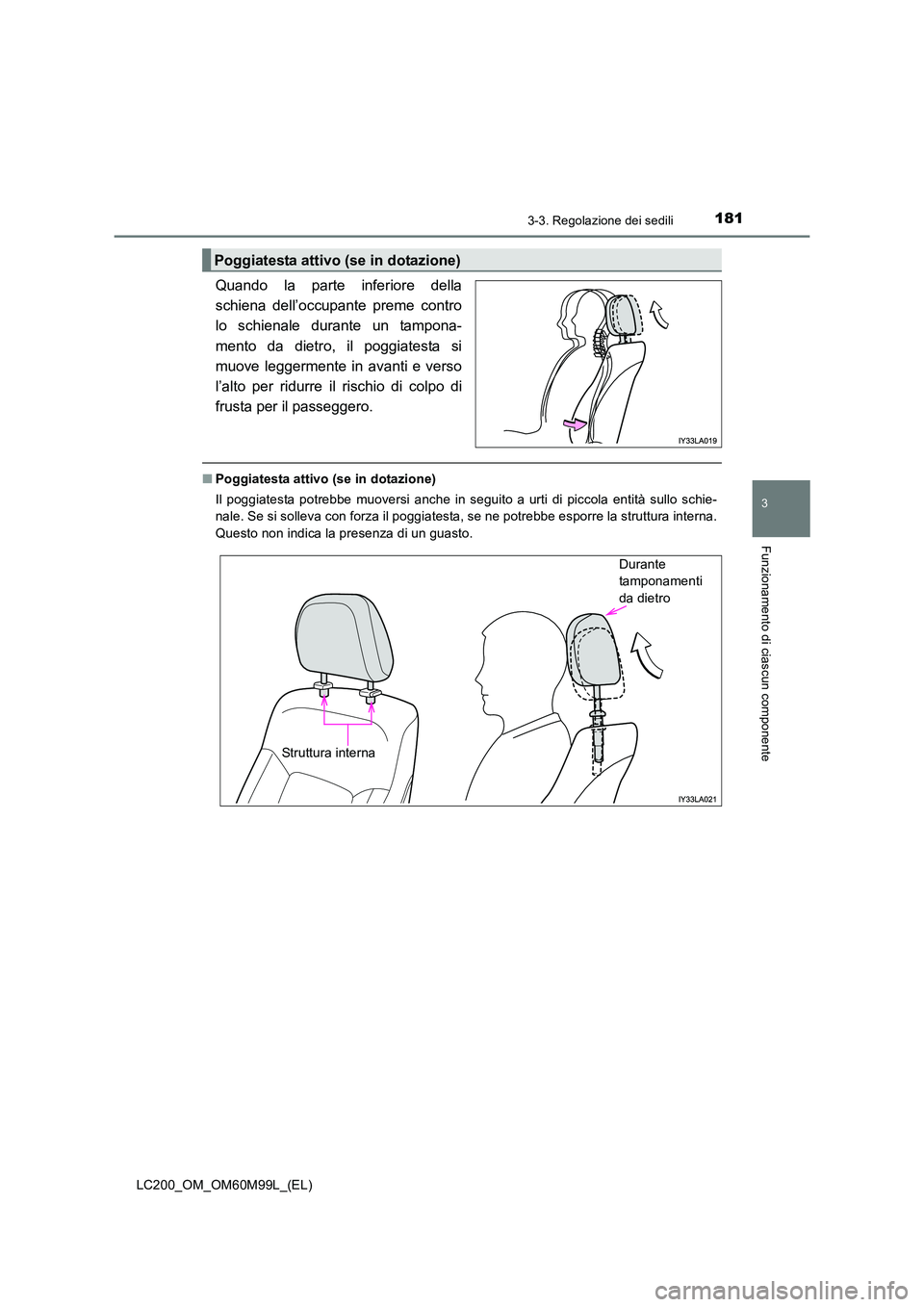

1813-3. Regolazione dei sedili
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Quando la parte inferiore della
schiena dell’occupante preme contro
lo schienale durante un tampona-
mento da dietro, il poggiatesta si
muove leggermente in avanti e verso
l’alto per ridurre il rischio di colpo di
frusta per il passeggero.
■Poggiatesta attivo (se in dotazione)
Il poggiatesta potrebbe muoversi anche in seguito a urti di piccola entità sullo schie-
nale. Se si solleva con forza il poggiatesta, se ne potrebbe esporre la struttura interna.
Questo non indica la presenza di un guasto.
Poggiatesta attivo (se in dotazione)
Struttura interna Durante
tamponamenti
da dietro

1823-3. Regolazione dei sedili
LC200_OM_OM60M99L_(EL)
AVVISO
■Durante la regolazione della posizione del sedile
●Quando si procede alla regolazione della posizione del sedile, fare attenzione affin-
ché il movimento di quest’ultimo non provochi danni agli altri passeggeri.
● Non mettere le mani sotto il sedile o vicino a parti in movimento per evitare lesioni.
Le dita o le mani possono rimanere schiacciate nel meccanismo del sedile.
■ Regolazione del sedile
●Per ridurre il rischio di scivolare sotto la sezione trasversale della cintura durante
una collisione, non reclinare il sedile più del necessario.
Se il sedile è eccessivamente inclinato, la sezione trasversale della cintura
potrebbe scorrere oltre i fianchi ed esercitare una forza contenitiva direttamente
sull’addome, o la cintura diagonale potrebbe entrare in contatto con il collo, aumen-
tando il rischio di lesioni gravi, anche letali, in caso di incidente.
Non regolare il sedile durante la guida poiché esso potrebbe muoversi inaspettata-
mente e causare la perdita del controllo del veicolo da parte del conducente.
● dopo aver regolato il sedile, accertarsi che sia saldamento bloccato in posizione.
(solo sedile a regolazione manuale)

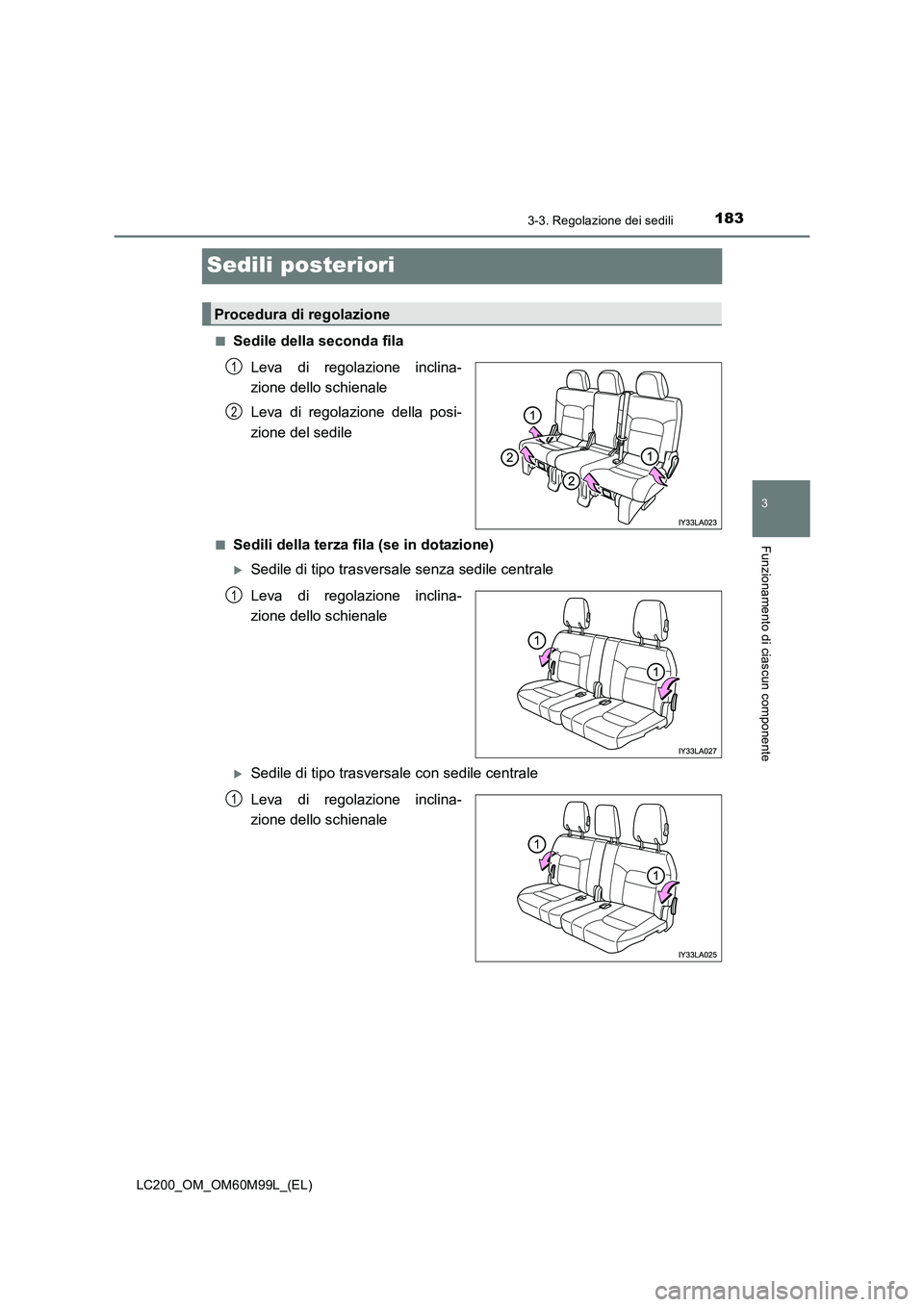

183
3
3-3. Regolazione dei sedili
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Sedili posteriori
■Sedile della seconda filaLeva di regolazione inclina-
zione dello schienale
Leva di regolazione della posi-
zione del sedile
■Sedili della terza fila (se in dotazione)
XSedile di tipo trasversale senza sedile centrale
Leva di regolazione inclina-
zione dello schienale
XSedile di tipo trasversale con sedile centrale
Leva di regolazione inclina-
zione dello schienale
Procedura di regolazione
1
2
1
1

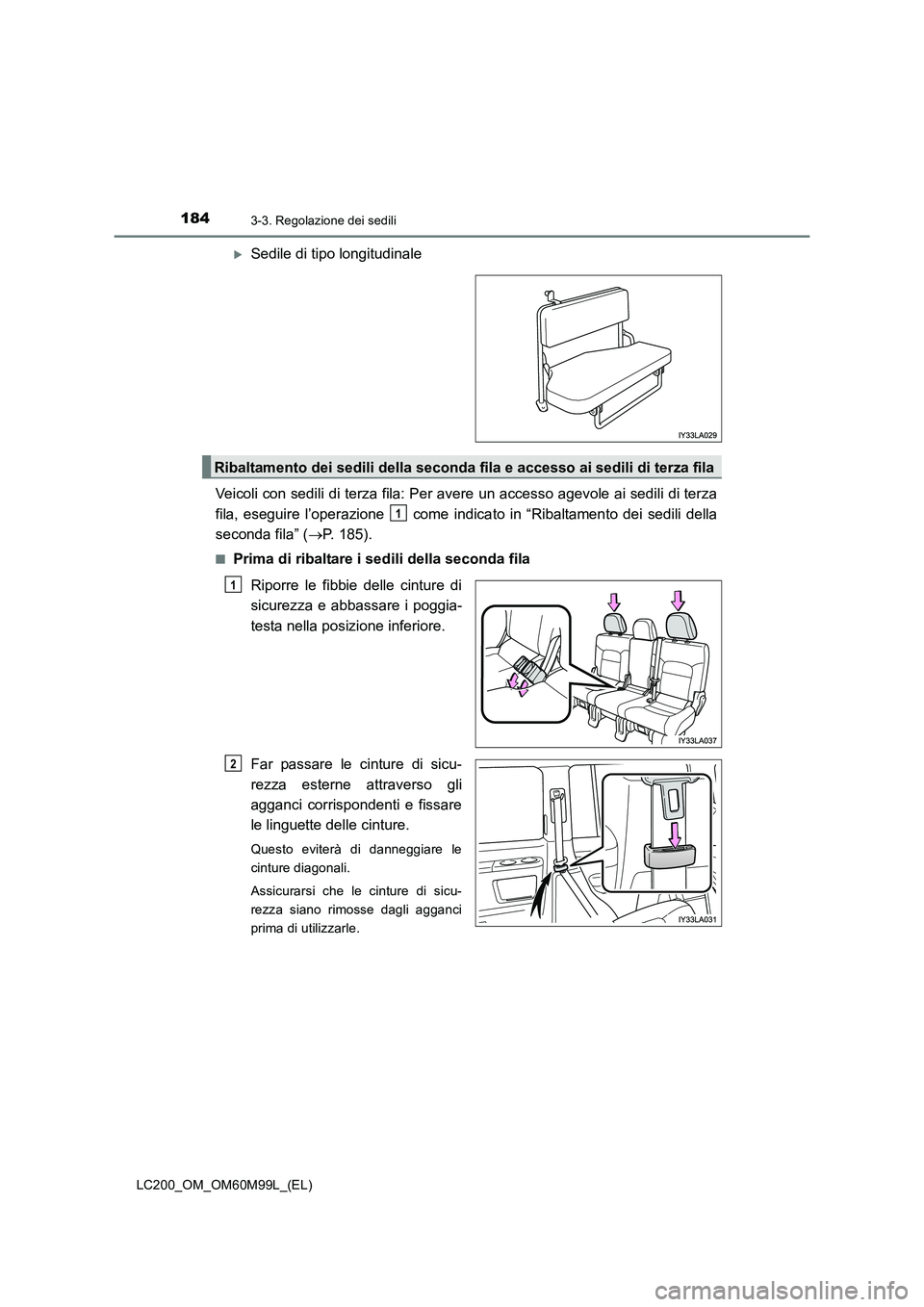

1843-3. Regolazione dei sedili
LC200_OM_OM60M99L_(EL)
XSedile di tipo longitudinale
Veicoli con sedili di terza fila: Per avere un accesso agevole ai sedili di terza
fila, eseguire l’operazione come indica to in “Ribaltamento dei sedili della
seconda fila” ( →P. 185).
■Prima di ribaltare i sedili della seconda fila
Riporre le fibbie delle cinture di
sicurezza e abbassare i poggia-
testa nella posizione inferiore.
Far passare le cinture di sicu-
rezza esterne attraverso gli
agganci corrispondenti e fissare
le linguette delle cinture.
Questo eviterà di danneggiare le
cinture diagonali.
Assicurarsi che le cinture di sicu-
rezza siano rimosse dagli agganci
prima di utilizzarle.
Ribaltamento dei sedili della seconda fila e accesso ai sedili di terza fila
1
1
2

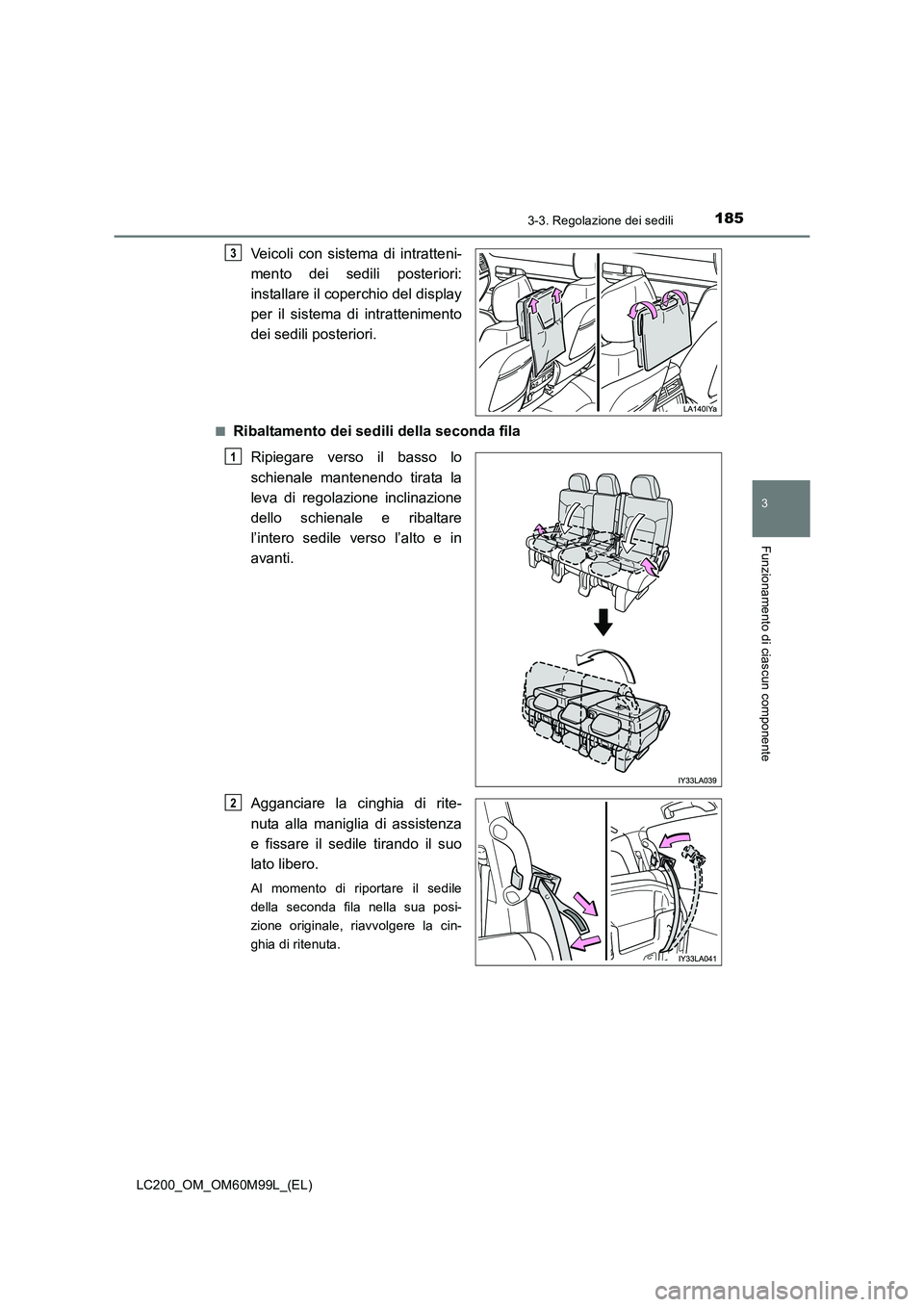

1853-3. Regolazione dei sedili
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Veicoli con sistema di intratteni-
mento dei sedili posteriori:
installare il coperchio del display
per il sistema di intrattenimento
dei sedili posteriori.
■Ribaltamento dei sedili della seconda filaRipiegare verso il basso lo
schienale mantenendo tirata la
leva di regolazione inclinazione
dello schienale e ribaltare
l’intero sedile verso l’alto e in
avanti.
Agganciare la cinghia di rite-
nuta alla maniglia di assistenza
e fissare il sedile tirando il suo
lato libero.
Al momento di riportare il sedile
della seconda fila nella sua posi-
zione originale, riavvolgere la cin-
ghia di ritenuta.
3
1
2

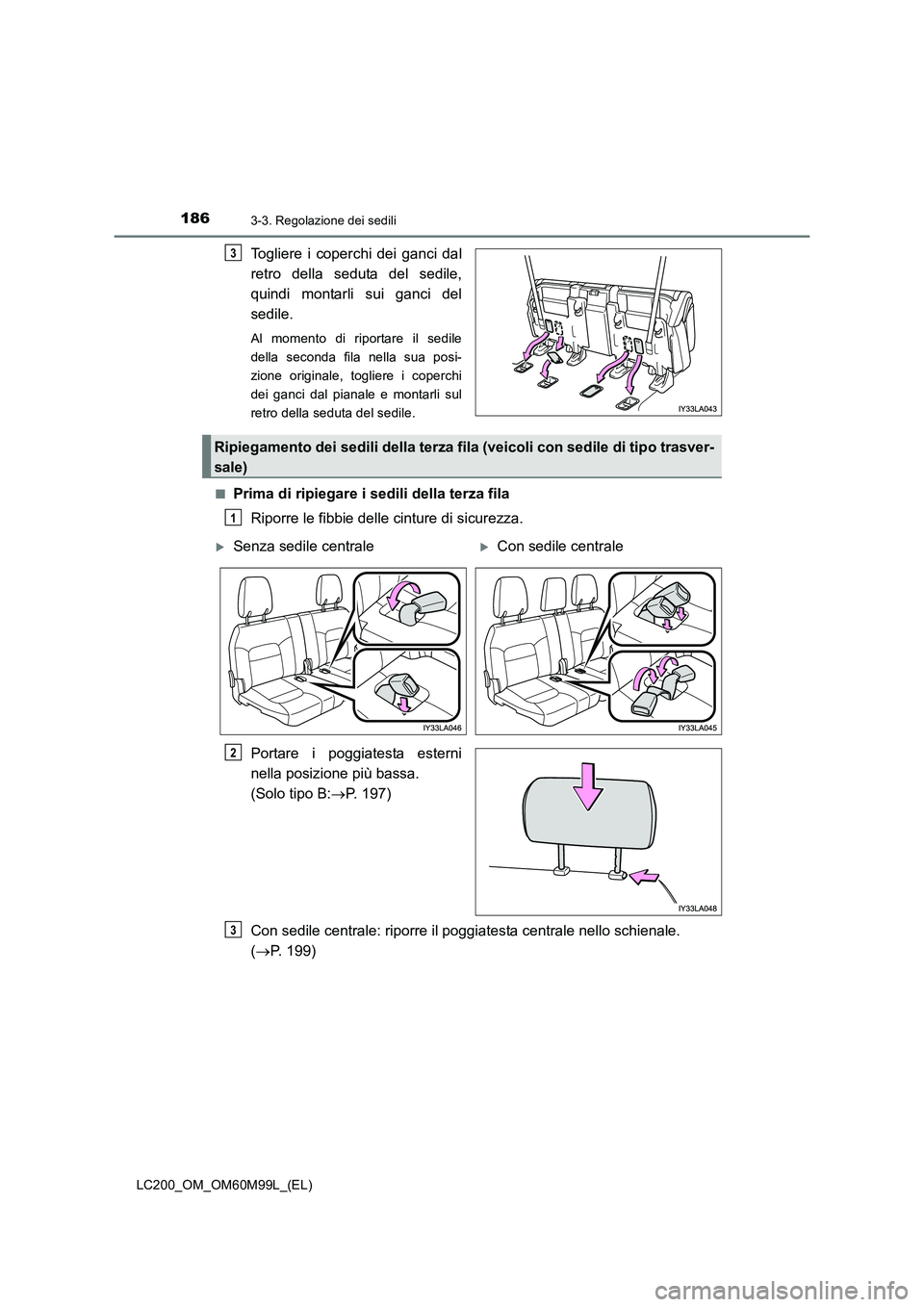

1863-3. Regolazione dei sedili
LC200_OM_OM60M99L_(EL)
Togliere i coperchi dei ganci dal
retro della seduta del sedile,
quindi montarli sui ganci del
sedile.
Al momento di riportare il sedile
della seconda fila nella sua posi-
zione originale, togliere i coperchi
dei ganci dal pianale e montarli sul
retro della seduta del sedile.
■
Prima di ripiegare i sedili della terza fila Riporre le fibbie delle cinture di sicurezza.
Portare i poggiatesta esterni
nella posizione più bassa.
(Solo tipo B: →P. 197)
Con sedile centrale: riporre il poggiatesta centrale nello schienale.
( → P. 199)
3
Ripiegamento dei sedili della terza fila (veicoli con sedile di tipo trasver-
sale)
1
XSenza sedile centraleXCon sedile centrale
2
3

1873-3. Regolazione dei sedili
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

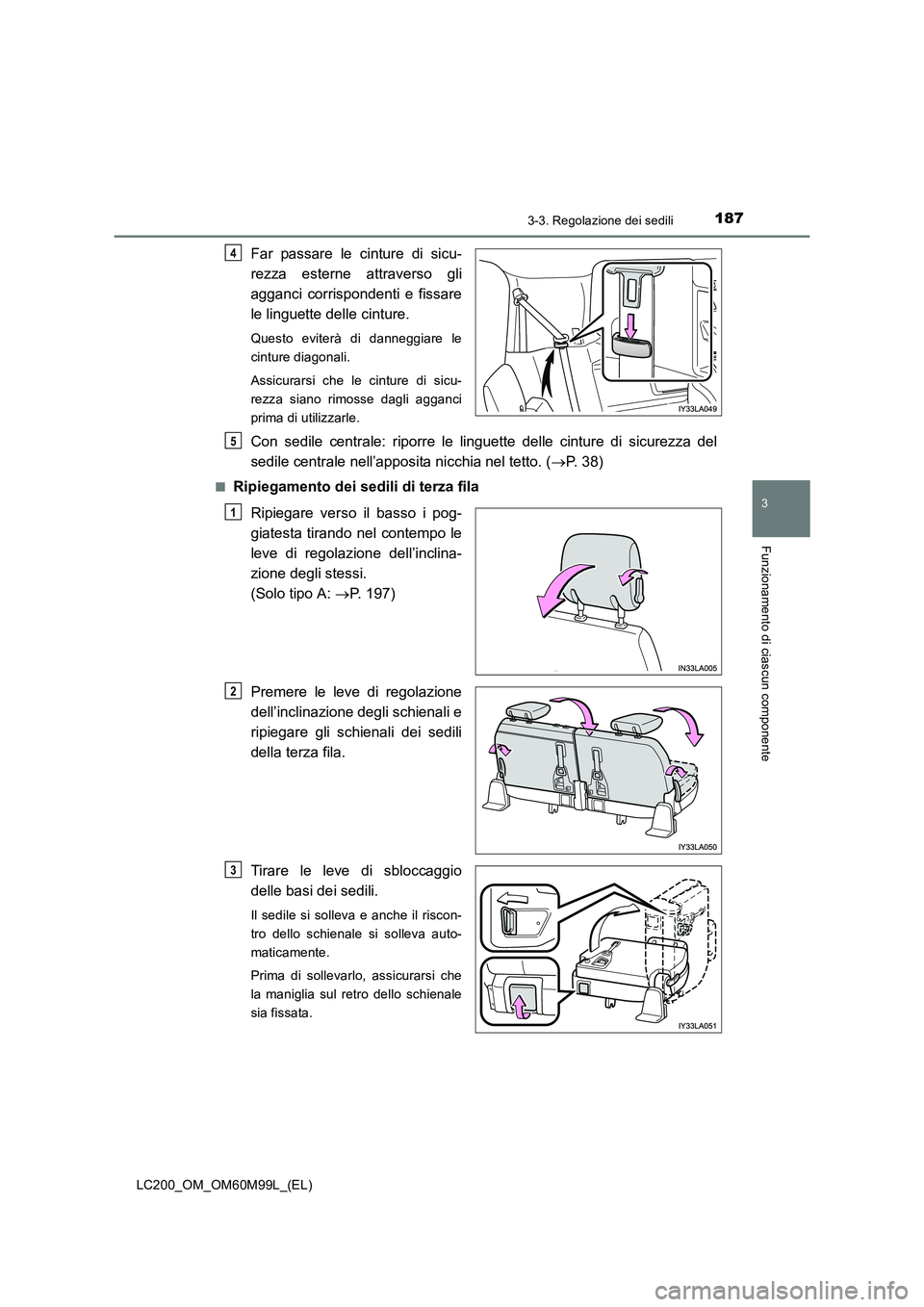

Far passare le cinture di sicu-
rezza esterne attraverso gli
agganci corrispondenti e fissare
le linguette delle cinture.
Questo eviterà di danneggiare le
cinture diagonali.
Assicurarsi che le cinture di sicu-
rezza siano rimosse dagli agganci
prima di utilizzarle.
Con sedile centrale: riporre le linguette delle cinture di sicurezza del
sedile centrale nell’apposita nicchia nel tetto. (→P. 38)
■Ripiegamento dei sedili di terza fila
Ripiegare verso il basso i pog-
giatesta tirando nel contempo le
leve di regolazione dell’inclina-
zione degli stessi.
(Solo tipo A: →P. 197)
Premere le leve di regolazione
dell’inclinazione degli schienali e
ripiegare gli schienali dei sedili
della terza fila.
Tirare le leve di sbloccaggio
delle basi dei sedili.
Il sedile si solleva e anche il riscon-
tro dello schienale si solleva auto-
maticamente.
Prima di sollevarlo, assicurarsi che
la maniglia sul retro dello schienale
sia fissata.
4
5
1
2
3

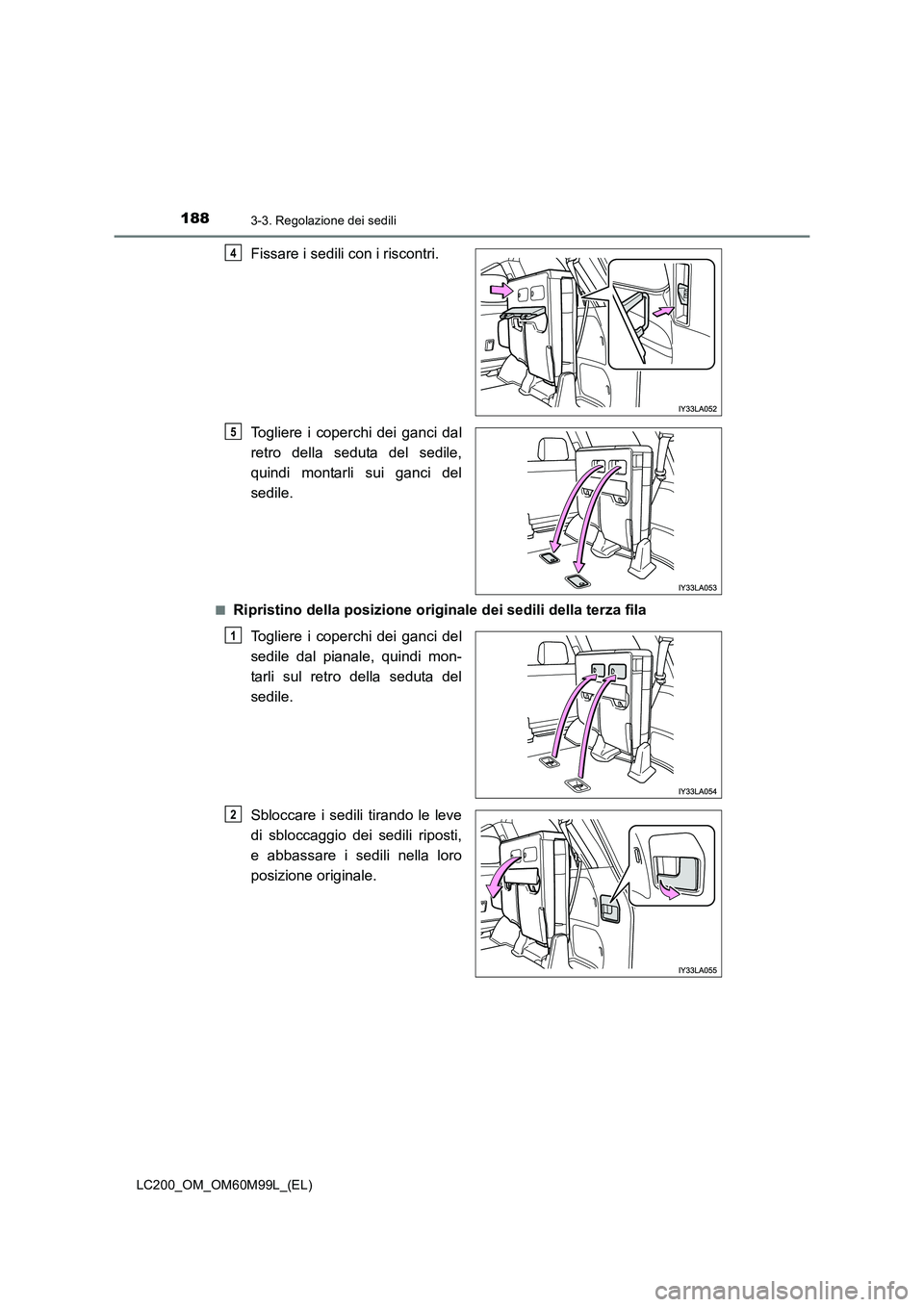

1883-3. Regolazione dei sedili
LC200_OM_OM60M99L_(EL)
Fissare i sedili con i riscontri.
Togliere i coperchi dei ganci dal
retro della seduta del sedile,
quindi montarli sui ganci del
sedile.
■Ripristino della posizione originale dei sedili della terza filaTogliere i coperchi dei ganci del
sedile dal pianale, quindi mon-
tarli sul retro della seduta del
sedile.
Sbloccare i sedili tirando le leve
di sbloccaggio dei sedili riposti,
e abbassare i sedili nella loro
posizione originale.
4
5
1
2

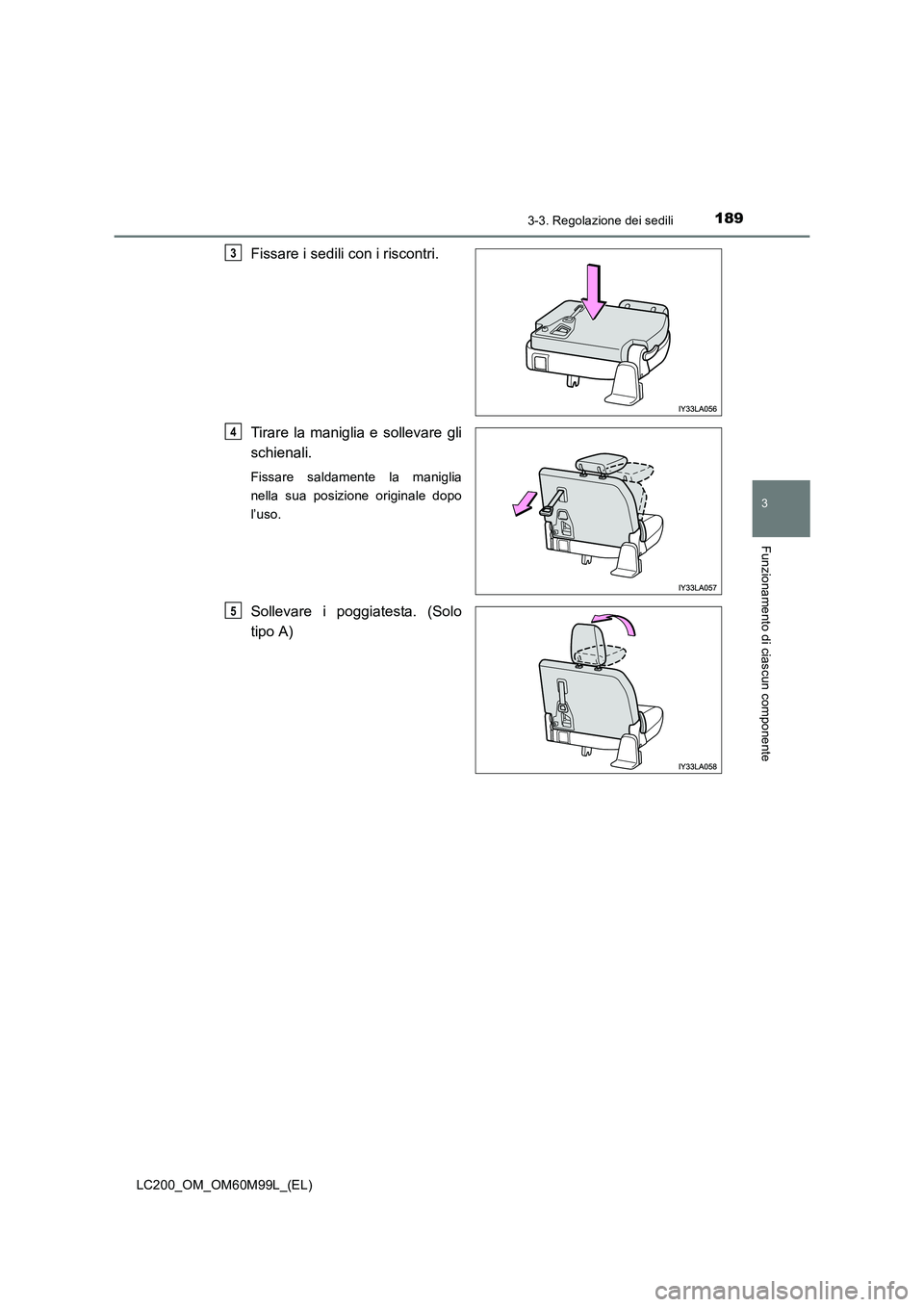

1893-3. Regolazione dei sedili
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Fissare i sedili con i riscontri.
Tirare la maniglia e sollevare gli
schienali.
Fissare saldamente la maniglia
nella sua posizione originale dopo
l’uso.
Sollevare i poggiatesta. (Solo
tipo A)
3
4
5

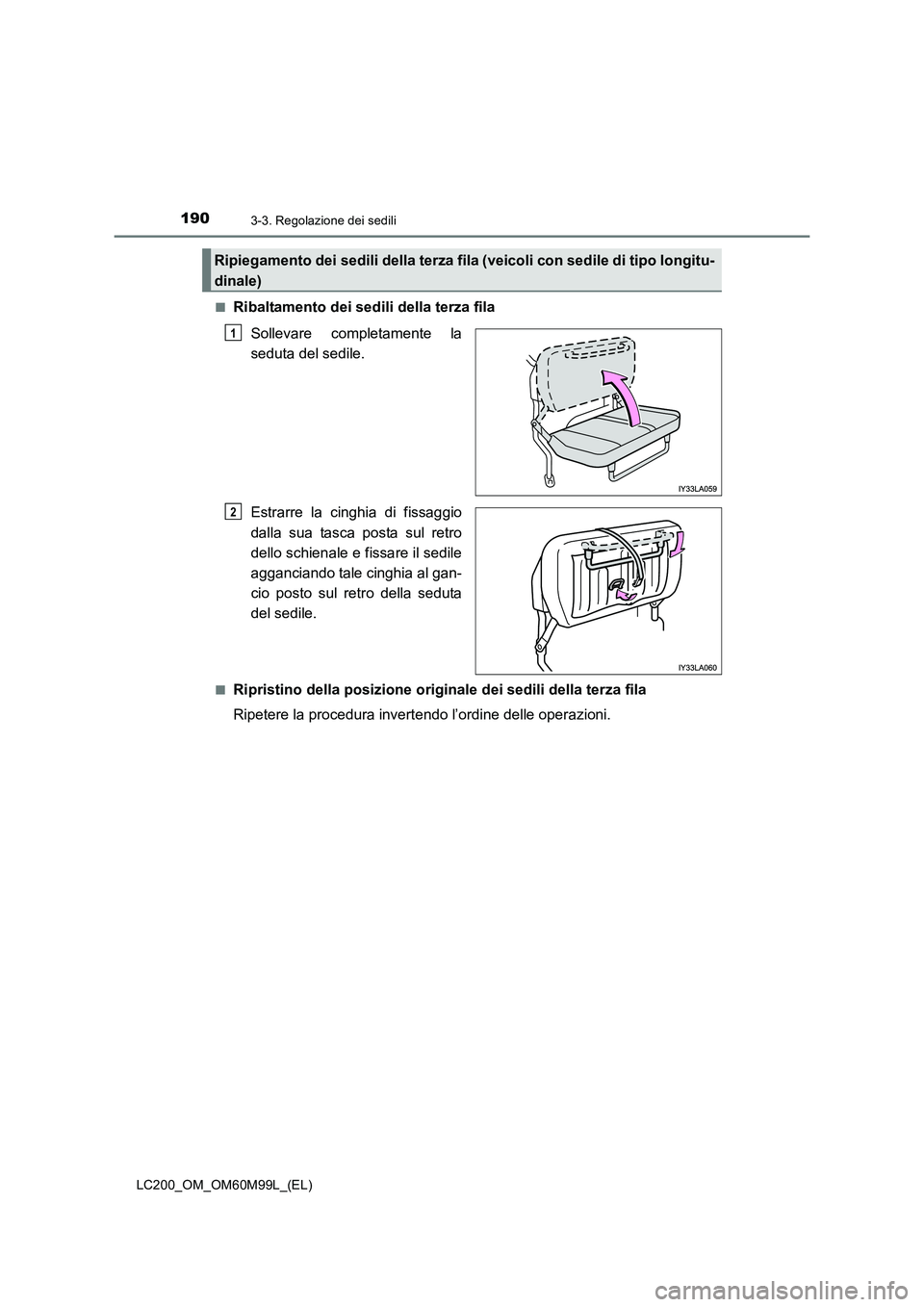

1903-3. Regolazione dei sedili
LC200_OM_OM60M99L_(EL)■
Ribaltamento dei sedili della terza fila
Sollevare completamente la
seduta del sedile.
Estrarre la cinghia di fissaggio
dalla sua tasca posta sul retro
dello schienale e fissare il sedile
agganciando tale cinghia al gan-
cio posto sul retro della seduta
del sedile.
■Ripristino della posizione originale dei sedili della terza fila
Ripetere la procedura invert endo l’ordine delle operazioni.
Ripiegamento dei sedili della terza fila (veicoli con sedile di tipo longitu-
dinale)
1
2
