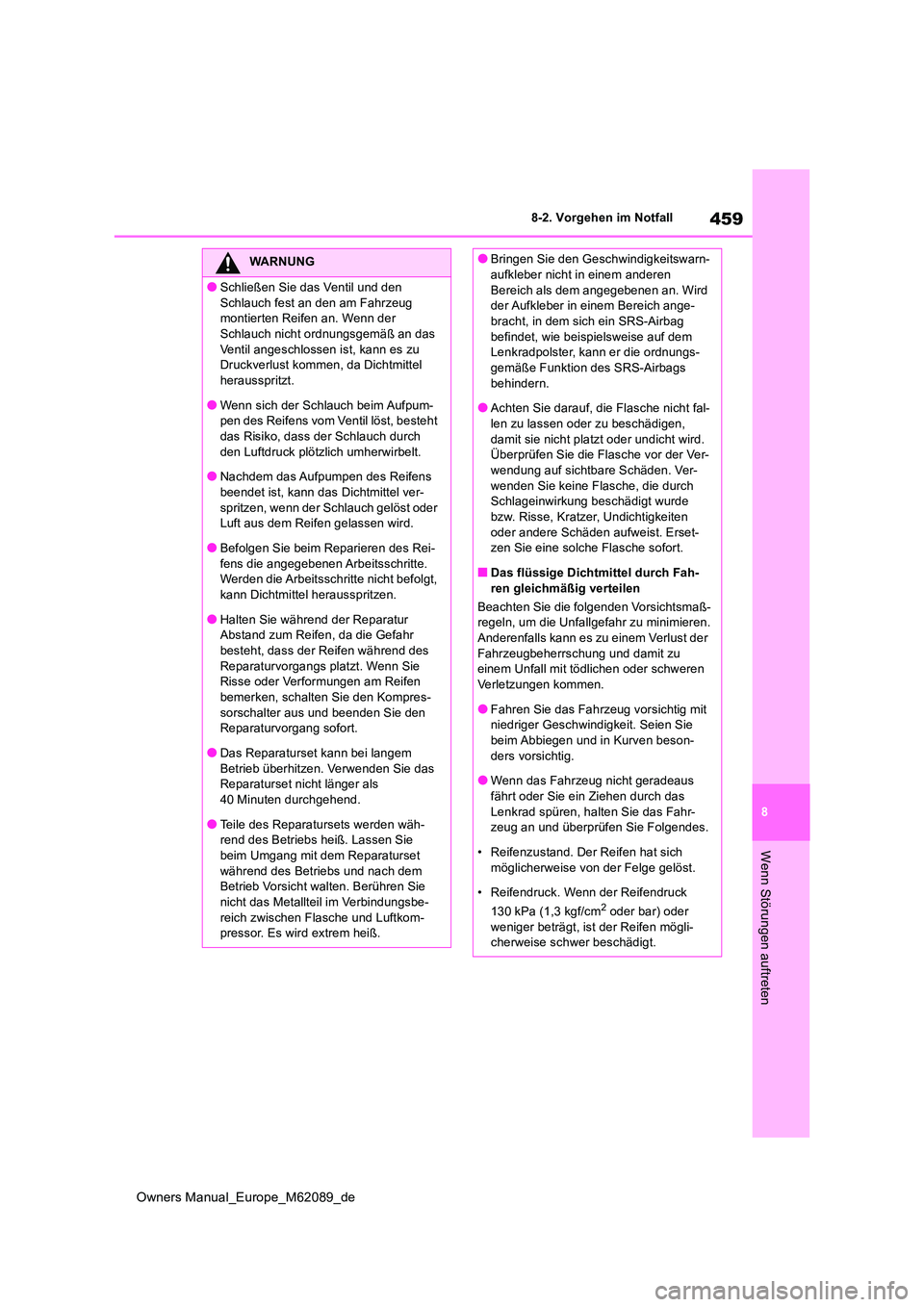

TOYOTA MIRAI 2022 Betriebsanleitungen (in German)

459
8
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
WARNUNG
●Schließen Sie das Ventil und den
Schlauch fest an den am Fahrzeug montierten Reifen an. Wenn der Schlauch nicht ordnungsgemäß an das
Ventil angeschlossen ist, kann es zu Druckverlust kommen, da Dichtmittel herausspritzt.
●Wenn sich der Schlauch beim Aufpum-pen des Reifens vom Ventil löst, besteht das Risiko, dass der Schlauch durch
den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel ver-
spritzen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
●Befolgen Sie beim Reparieren des Rei-
fens die angegebenen Arbeitsschritte. Werden die Arbeitsschritte nicht befolgt, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht, dass der Reifen während des
Reparaturvorgangs platzt. Wenn Sie Risse oder Verformungen am Reifen bemerken, schalten Sie den Kompres-
sorschalter aus und beenden Sie den Reparaturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Reparaturset nicht länger als
40 Minuten durchgehend.
●Teile des Reparatursets werden wäh- rend des Betriebs heiß. Lassen Sie
beim Umgang mit dem Reparaturset während des Betriebs und nach dem Betrieb Vorsicht walten. Berühren Sie
nicht das Metallteil im Verbindungsbe- reich zwischen Flasche und Luftkom-pressor. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarn-aufkleber nicht in einem anderen
Bereich als dem angegebenen an. Wird der Aufkleber in einem Bereich ange-bracht, in dem sich ein SRS-Airbag
befindet, wie beispielsweise auf dem Lenkradpolster, kann er die ordnungs-gemäße Funktion des SRS-Airbags
behindern.
●Achten Sie darauf, die Flasche nicht fal- len zu lassen oder zu beschädigen,
damit sie nicht platzt oder undicht wird. Überprüfen Sie die Flasche vor der Ver-wendung auf sichtbare Schäden. Ver-
wenden Sie keine Flasche, die durch Schlageinwirkung beschädigt wurde bzw. Risse, Kratzer, Undichtigkeiten
oder andere Schäden aufweist. Erset- zen Sie eine solche Flasche sofort.
■Das flüssige Dichtmittel durch Fah-
ren gleichmäßig verteilen
Beachten Sie die folgenden Vorsichtsmaß- regeln, um die Unfallgefahr zu minimieren.Anderenfalls kann es zu einem Verlust der
Fahrzeugbeherrschung und damit zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim Abbiegen und in Kurven beson-
ders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das
Lenkrad spüren, halten Sie das Fahr- zeug an und überprüfen Sie Folgendes.
• Reifenzustand. Der Reifen hat sich
möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder
weniger beträgt, ist der Reifen mögli- cherweise schwer beschädigt.

460
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn der Schaden durch das Eindringen eines spitzen Gegenstands wie eines
Nagels oder einer Schraube in die Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen des Gegenstands kann sich das Loch
vergrößern, sodass eine Notreparatur mit dem Reparaturset nicht mehr mög-lich ist.
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-set bei Einsatz im Regen nicht nass
wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funkti-onsstörungen kommen.
●Drehen Sie die Flasche bei Gebrauch nicht auf den Kopf; anderenfalls kann der Luftkompressor beschädigt werden.
■Vorsichtsmaßregeln bei der Verwen-dung des Reifenreparatursets
●Die Stromversorgung für das Reparatur-
set muss 12 V DC für Fahrzeuge betra- gen. Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Kraftstoff-spritzer beschädigt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in
Kontakt kommt.
●Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt
ist.
●Bewahren Sie das Reparaturset außer- halb der Reichweite von Kindern im
Gepäckraum auf.
●Verändern oder zerlegen Sie das Repa- raturset nicht. Setzen Sie Teile wie den
Reifendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■So vermeiden Sie Beschädigungen der Ventile und Sender des Reifen-druckkontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel
repariert wird, können das Ventil und der Sender des Reifendruckkontrollsystems funktionsunfähig werden. Setzen Sie sich
bei der Verwendung von flüssigem Dicht- mittel so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer ande-ren qualifizierten Fachwerkstatt in Verbin-
dung. Stellen Sie sicher, dass nach dem Gebrauch von flüssigem Dichtmittel bei einer Reifenreparatur oder einem Reifen-
wechsel auch das Ventil und der Sender des Reifendruckkontrollsystems ausge-tauscht werden. ( S.399)

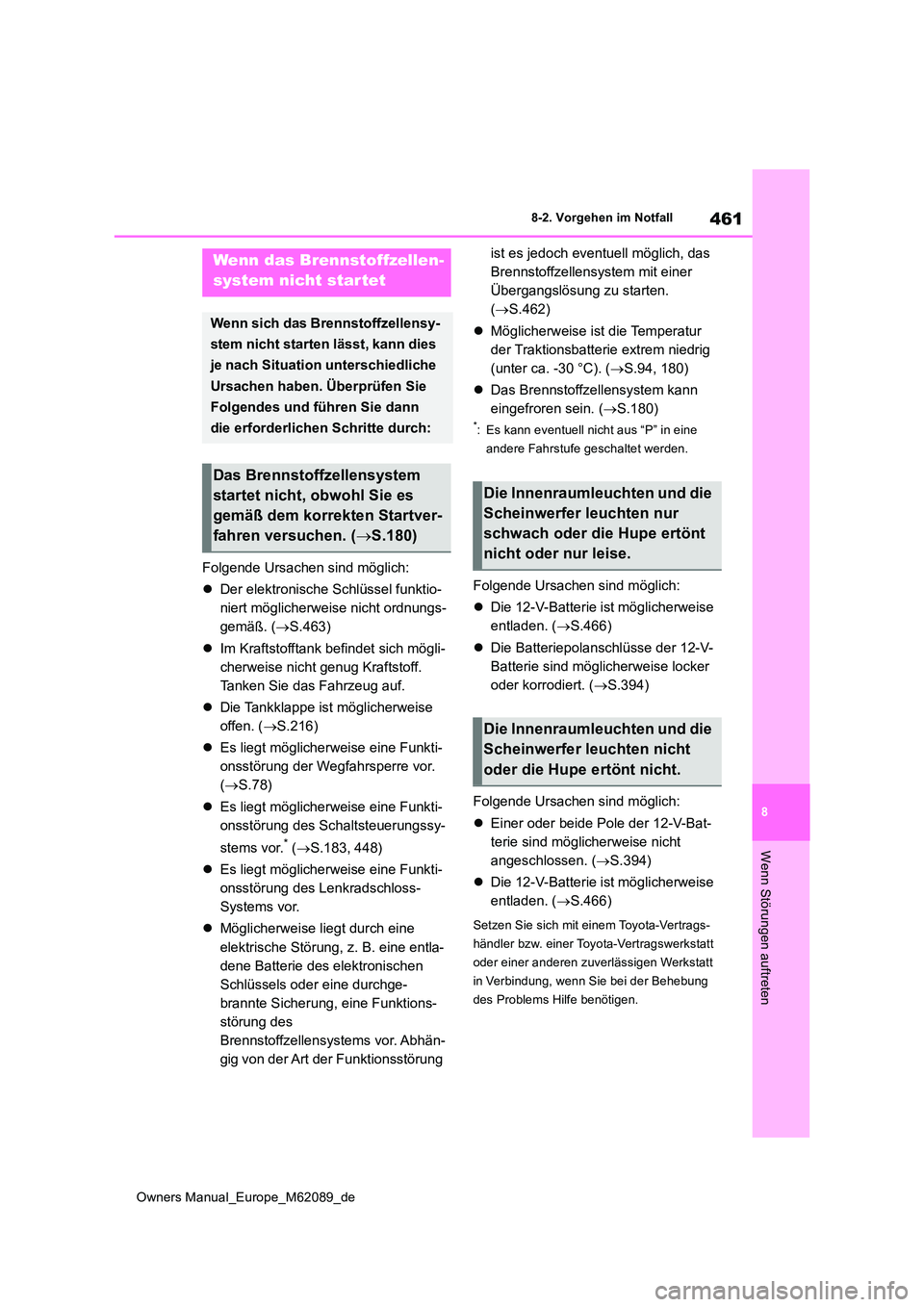

461
8
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Folgende Ursachen sind möglich:
 Der elektronische Schlüssel funktio-
niert möglicherweise nicht ordnungs-
gemäß. ( S.463)
 Im Kraftstofftank befindet sich mögli-
cherweise nicht genug Kraftstoff.
Tanken Sie das Fahrzeug auf.
 Die Tankklappe ist möglicherweise
offen. ( S.216)
 Es liegt möglicherweise eine Funkti-
onsstörung der Wegfahrsperre vor.
( S.78)
 Es liegt möglicherweise eine Funkti-
onsstörung des Schaltsteuerungssy-
stems vor.* ( S.183, 448)
 Es liegt möglicherweise eine Funkti-
onsstörung des Lenkradschloss-
Systems vor.
 Möglicherweise liegt durch eine
elektrische Störung, z. B. eine entla-
dene Batterie des elektronischen
Schlüssels oder eine durchge-
brannte Sicherung, eine Funktions-
störung des
Brennstoffzellensystems vor. Abhän-
gig von der Art der Funktionsstörung
ist es jedoch eventuell möglich, das
Brennstoffzellensystem mit einer
Übergangslösung zu starten.
( S.462)
 Möglicherweise ist die Temperatur
der Traktionsbatterie extrem niedrig
(unter ca. -30 °C). ( S.94, 180)
 Das Brennstoffzellensystem kann
eingefroren sein. ( S.180)
*: Es kann eventuell nicht aus “P” in eine
andere Fahrstufe geschaltet werden.
Folgende Ursachen sind möglich:
 Die 12-V-Batterie ist möglicherweise
entladen. ( S.466)
 Die Batteriepolanschlüsse der 12-V-
Batterie sind möglicherweise locker
oder korrodiert. ( S.394)
Folgende Ursachen sind möglich:
 Einer oder beide Pole der 12-V-Bat-
terie sind möglicherweise nicht
angeschlossen. ( S.394)
 Die 12-V-Batterie ist möglicherweise
entladen. ( S.466)
Setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
in Verbindung, wenn Sie bei der Behebung
des Problems Hilfe benötigen.
Wenn das Brennstoffzellen-
system nicht star tet
Wenn sich das Brennstoffzellensy-
stem nicht starten lässt, kann dies
je nach Situation unterschiedliche
Ursachen haben. Überprüfen Sie
Folgendes und führen Sie dann
die erforderlichen Schritte durch:
Das Brennstoffzellensystem
startet nicht, obwohl Sie es
gemäß dem korrekten Startver-
fahren versuchen. ( S.180)
Die Innenraumleuchten und die
Scheinwerfer leuchten nur
schwach oder die Hupe ertönt
nicht oder nur leise.
Die Innenraumleuchten und die
Scheinwerfer leuchten nicht
oder die Hupe ertönt nicht.

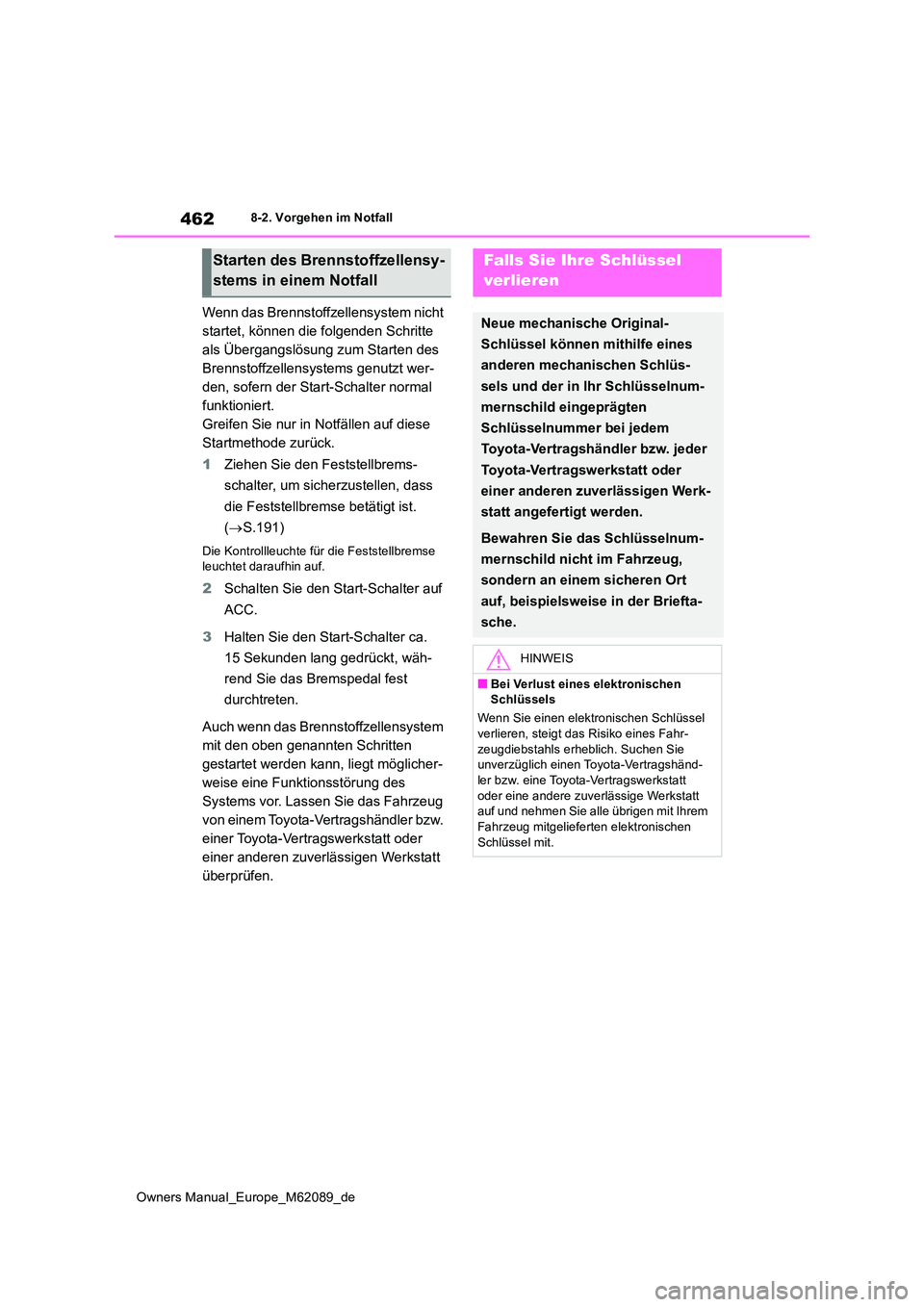

462
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
Wenn das Brennstoffzellensystem nicht
startet, können die folgenden Schritte
als Übergangslösung zum Starten des
Brennstoffzellensystems genutzt wer-
den, sofern der Start-Schalter normal
funktioniert.
Greifen Sie nur in Notfällen auf diese
Startmethode zurück.
1 Ziehen Sie den Feststellbrems-
schalter, um sicherzustellen, dass
die Feststellbremse betätigt ist.
( S.191)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
2 Schalten Sie den Start-Schalter auf
ACC.
3 Halten Sie den Start-Schalter ca.
15 Sekunden lang gedrückt, wäh-
rend Sie das Bremspedal fest
durchtreten.
Auch wenn das Brennstoffzellensystem
mit den oben genannten Schritten
gestartet werden kann, liegt möglicher-
weise eine Funktionsstörung des
Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
überprüfen.
Starten des Brennstoffzellensy-
stems in einem Notfall
Falls Sie Ihre Schlüssel
ver lieren
Neue mechanische Original-
Schlüssel können mithilfe eines
anderen mechanischen Schlüs-
sels und der in Ihr Schlüsselnum-
mernschild eingeprägten
Schlüsselnummer bei jedem
Toyota-Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
auf, beispielsweise in der Briefta-
sche.
HINWEIS
■Bei Verlust eines elektronischen Schlüssels
Wenn Sie einen elektronischen Schlüssel verlieren, steigt das Risiko eines Fahr-
zeugdiebstahls erheblich. Suchen Sie unverzüglich einen Toyota-Vertragshänd-ler bzw. eine Toyota-Vertragswerkstatt
oder eine andere zuverlässige Werkstatt auf und nehmen Sie alle übrigen mit Ihrem Fahrzeug mitgelieferten elektronischen
Schlüssel mit.

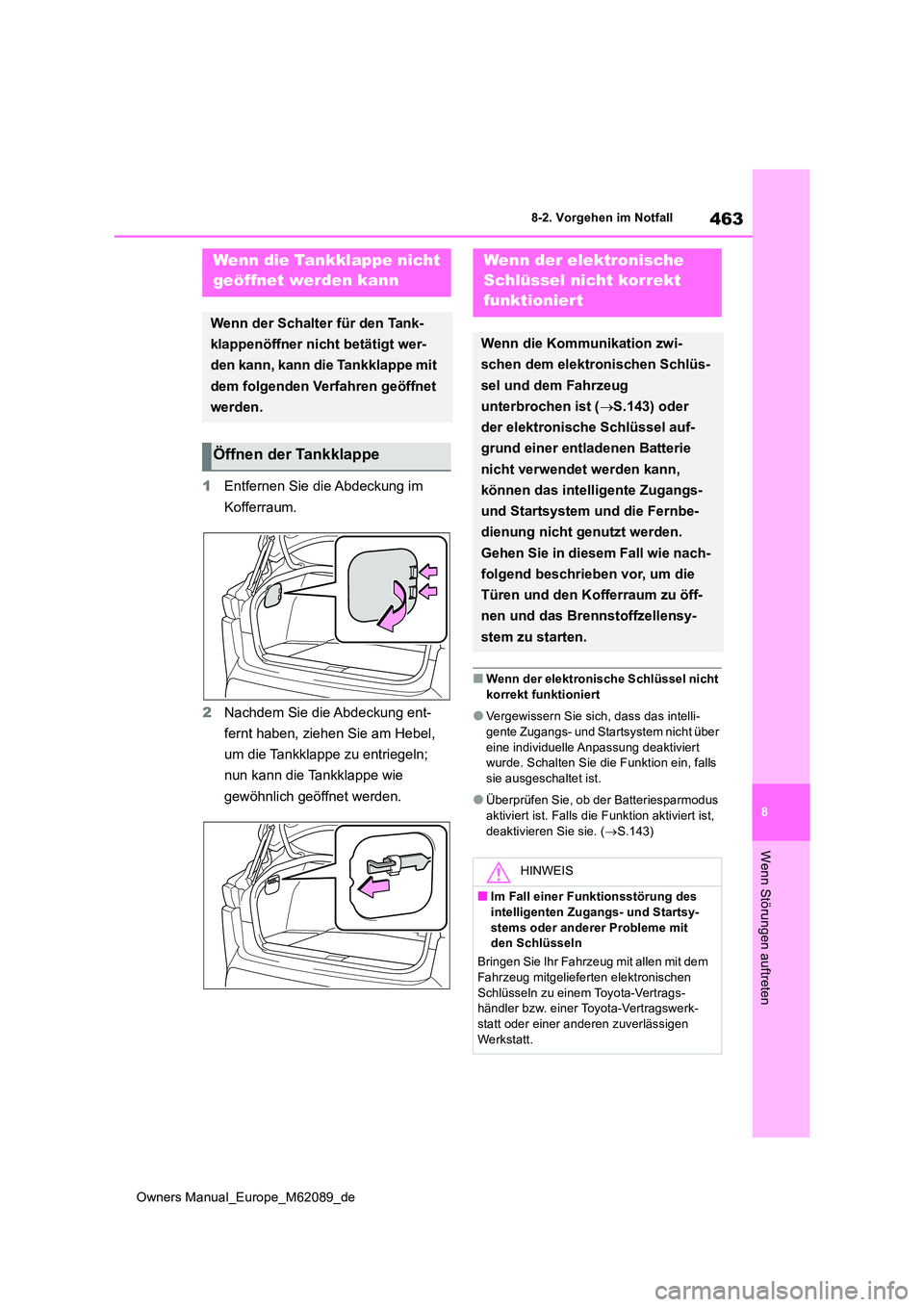

463
8
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
1Entfernen Sie die Abdeckung im
Kofferraum.
2 Nachdem Sie die Abdeckung ent-
fernt haben, ziehen Sie am Hebel,
um die Tankklappe zu entriegeln;
nun kann die Tankklappe wie
gewöhnlich geöffnet werden.
■Wenn der elektronische Schlüssel nicht
korrekt funktioniert
●Vergewissern Sie sich, dass das intelli-
gente Zugangs- und Startsystem nicht über eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls
sie ausgeschaltet ist.
●Überprüfen Sie, ob der Batteriesparmodus
aktiviert ist. Falls die Funktion aktiviert ist, deaktivieren Sie sie. ( S.143)
Wenn die Tankklappe nicht
geöffnet werden kann
Wenn der Schalter für den Tank-
klappenöffner nicht betätigt wer-
den kann, kann die Tankklappe mit
dem folgenden Verfahren geöffnet
werden.
Öffnen der Tankklappe
Wenn der elektronische
Schlüssel nicht korrekt
funktionier t
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug
unterbrochen ist ( S.143) oder
der elektronische Schlüssel auf-
grund einer entladenen Batterie
nicht verwendet werden kann,
können das intelligente Zugangs-
und Startsystem und die Fernbe-
dienung nicht genutzt werden.
Gehen Sie in diesem Fall wie nach-
folgend beschrieben vor, um die
Türen und den Kofferraum zu öff-
nen und das Brennstoffzellensy-
stem zu starten.
HINWEIS
■Im Fall einer Funktionsstörung des
intelligenten Zugangs- und Startsy- stems oder anderer Probleme mit den Schlüsseln
Bringen Sie Ihr Fahrzeug mit allen mit dem
Fahrzeug mitgelieferten elektronischen Schlüsseln zu einem Toyota-Vertrags-händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt.

464
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
■Verriegeln und Entriegeln der Tür
Verwenden Sie den mechanischen
Schlüssel ( S.132) zum Durchführen
der folgenden Bedienvorgänge:
1 Alle Türen verriegeln
2 Alle Türen entriegeln
■Verriegeln der Tür
1 Drücken Sie die innere Verriege-
lungstaste, während die Tür offen
ist.
Bei den vorderen Türen
2 Schließen Sie die Tür mit gezoge-
nem Türgriff.
Bei den hinteren Türen
2 Schließen Sie die Tür.
■Kofferraum
Drehen Sie den mechanischen Schlüs-
sel zum Öffnen im Uhrzeigersinn.
( S.80)
■Mit dem Schlüssel verbundene Funktio- nen
1 Die Fenster schließen (drehen und Posi-
tion beibehalten)
2 Die Fenster öffnen (drehen und Position
beibehalten)
Die individuelle Anpassung dieser Einstellun-
gen muss bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt vor-
genommen werden.
Verriegeln und Entriegeln der
Türen, Entriegeln des Koffer-
raums
WARNUNG
■Bei Verwendung des mechanischen Schlüssels zur Betätigung der elek-
trischen Fensterheber
Stellen Sie vor Betätigung der elektrischen Fensterheber sicher, dass kein Körperteil eines Mitfahrers in einem Fenster einge-
klemmt werden kann. Sorgen Sie zudem dafür, dass keine Kin-der den mechanischen Schlüssel betäti-
gen. Kinder oder andere Mitfahrer könnten im Fenster eingeklemmt werden.

465
8
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

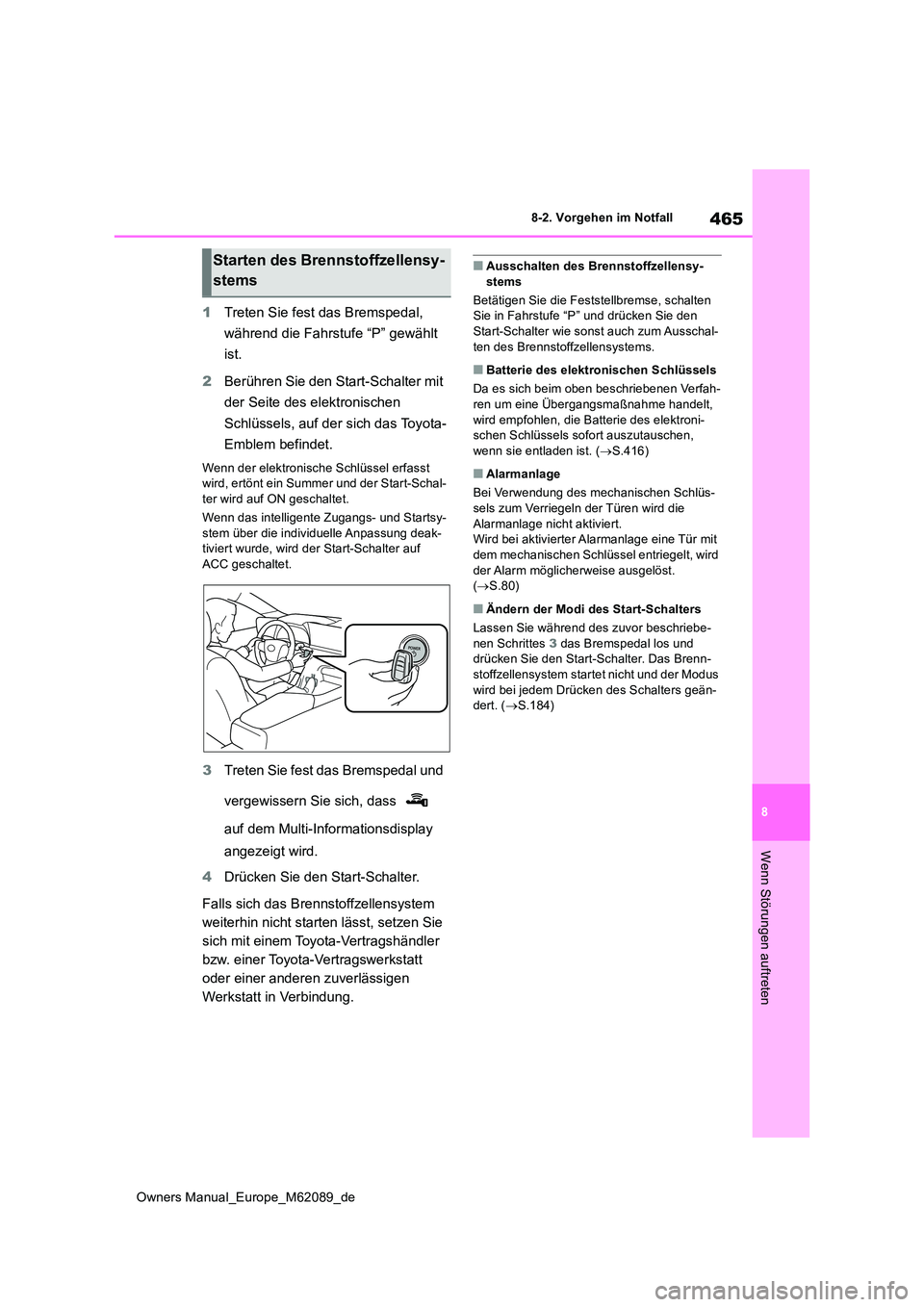

1Treten Sie fest das Bremspedal,
während die Fahrstufe “P” gewählt
ist.
2 Berühren Sie den Start-Schalter mit
der Seite des elektronischen
Schlüssels, auf der sich das Toyota-
Emblem befindet.
Wenn der elektronische Schlüssel erfasst wird, ertönt ein Summer und der Start-Schal-
ter wird auf ON geschaltet.
Wenn das intelligente Zugangs- und Startsy- stem über die individuelle Anpassung deak-tiviert wurde, wird der Start-Schalter auf
ACC geschaltet.
3 Treten Sie fest das Bremspedal und
vergewissern Sie sich, dass
auf dem Multi-Informationsdisplay
angezeigt wird.
4 Drücken Sie den Start-Schalter.
Falls sich das Brennstoffzellensystem
weiterhin nicht starten lässt, setzen Sie
sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen
Werkstatt in Verbindung.
■Ausschalten des Brennstoffzellensy- stems
Betätigen Sie die Feststellbremse, schalten Sie in Fahrstufe “P” und drücken Sie den
Start-Schalter wie sonst auch zum Ausschal- ten des Brennstoffzellensystems.
■Batterie des elektronischen Schlüssels
Da es sich beim oben beschriebenen Verfah- ren um eine Übergangsmaßnahme handelt,
wird empfohlen, die Batterie des elektroni- schen Schlüssels sofort auszutauschen, wenn sie entladen ist. ( S.416)
■Alarmanlage
Bei Verwendung des mechanischen Schlüs-
sels zum Verriegeln der Türen wird die Alarmanlage nicht aktiviert.Wird bei aktivierter Alarmanlage eine Tür mit
dem mechanischen Schlüssel entriegelt, wird der Alarm möglicherweise ausgelöst. ( S.80)
■Ändern der Modi des Start-Schalters
Lassen Sie während des zuvor beschriebe-
nen Schrittes 3 das Bremspedal los und drücken Sie den Start-Schalter. Das Brenn-stoffzellensystem startet nicht und der Modus
wird bei jedem Drück en des Schalters geän- dert. ( S.184)
Starten des Brennstoffzellensy-
stems

466
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall

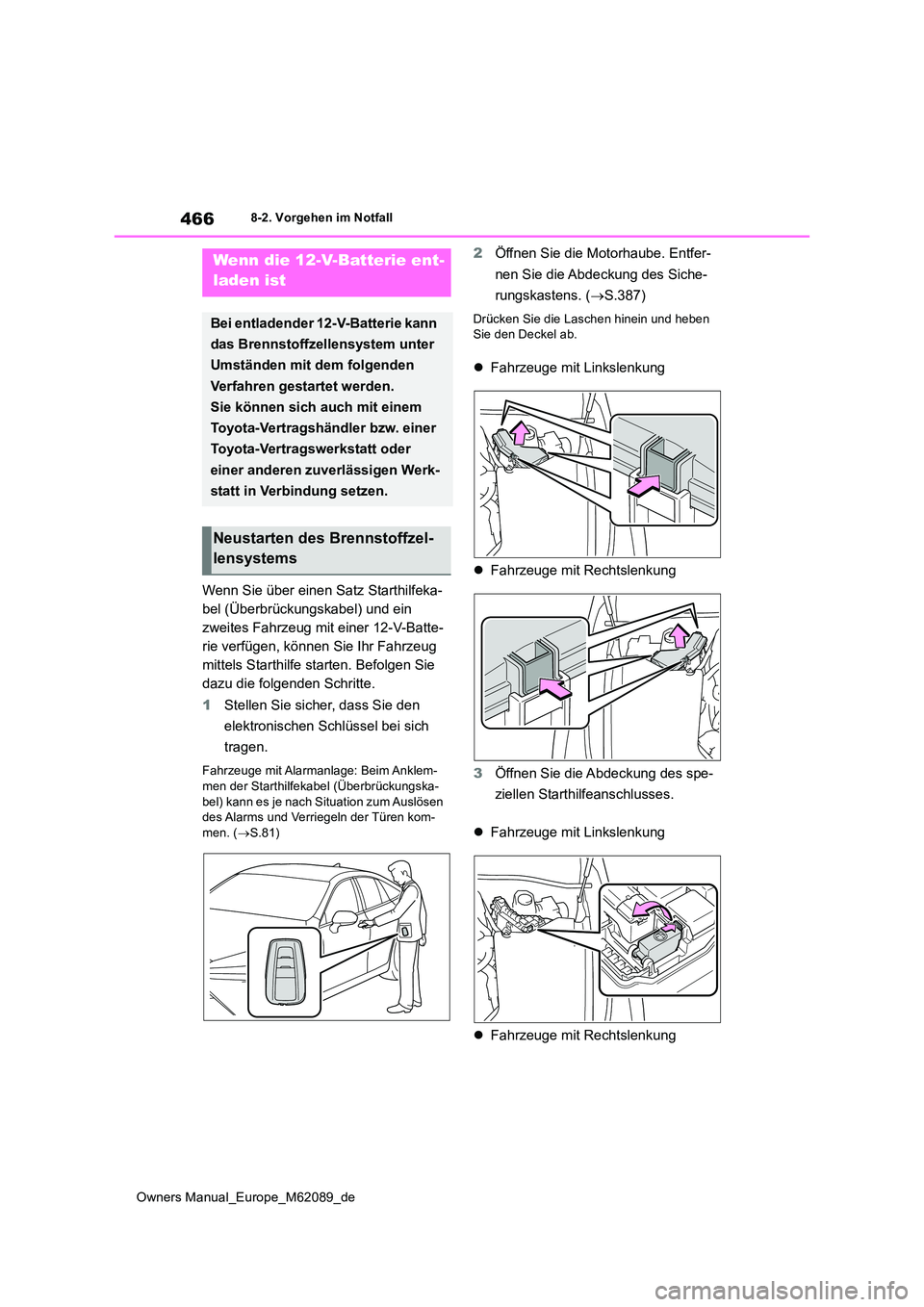

Wenn Sie über einen Satz Starthilfeka-
bel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batte-
rie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie
dazu die folgenden Schritte.
1 Stellen Sie sicher, dass Sie den
elektronischen Schlüssel bei sich
tragen.
Fahrzeuge mit Alarmanlage: Beim Anklem- men der Starthilfekabel (Überbrückungska-
bel) kann es je nach Situation zum Auslösen des Alarms und Verriegeln der Türen kom-men. ( S.81)
2Öffnen Sie die Motorhaube. Entfer-
nen Sie die Abdeckung des Siche-
rungskastens. ( S.387)
Drücken Sie die Laschen hinein und heben Sie den Deckel ab.
 Fahrzeuge mit Linkslenkung
 Fahrzeuge mit Rechtslenkung
3 Öffnen Sie die Abdeckung des spe-
ziellen Starthilfeanschlusses.
 Fahrzeuge mit Linkslenkung
 Fahrzeuge mit Rechtslenkung
Wenn die 12-V-Batterie ent-
laden ist
Bei entladender 12-V-Batterie kann
das Brennstoffzellensystem unter
Umständen mit dem folgenden
Verfahren gestartet werden.
Sie können sich auch mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung setzen.
Neustarten des Brennstoffzel-
lensystems

467
8
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

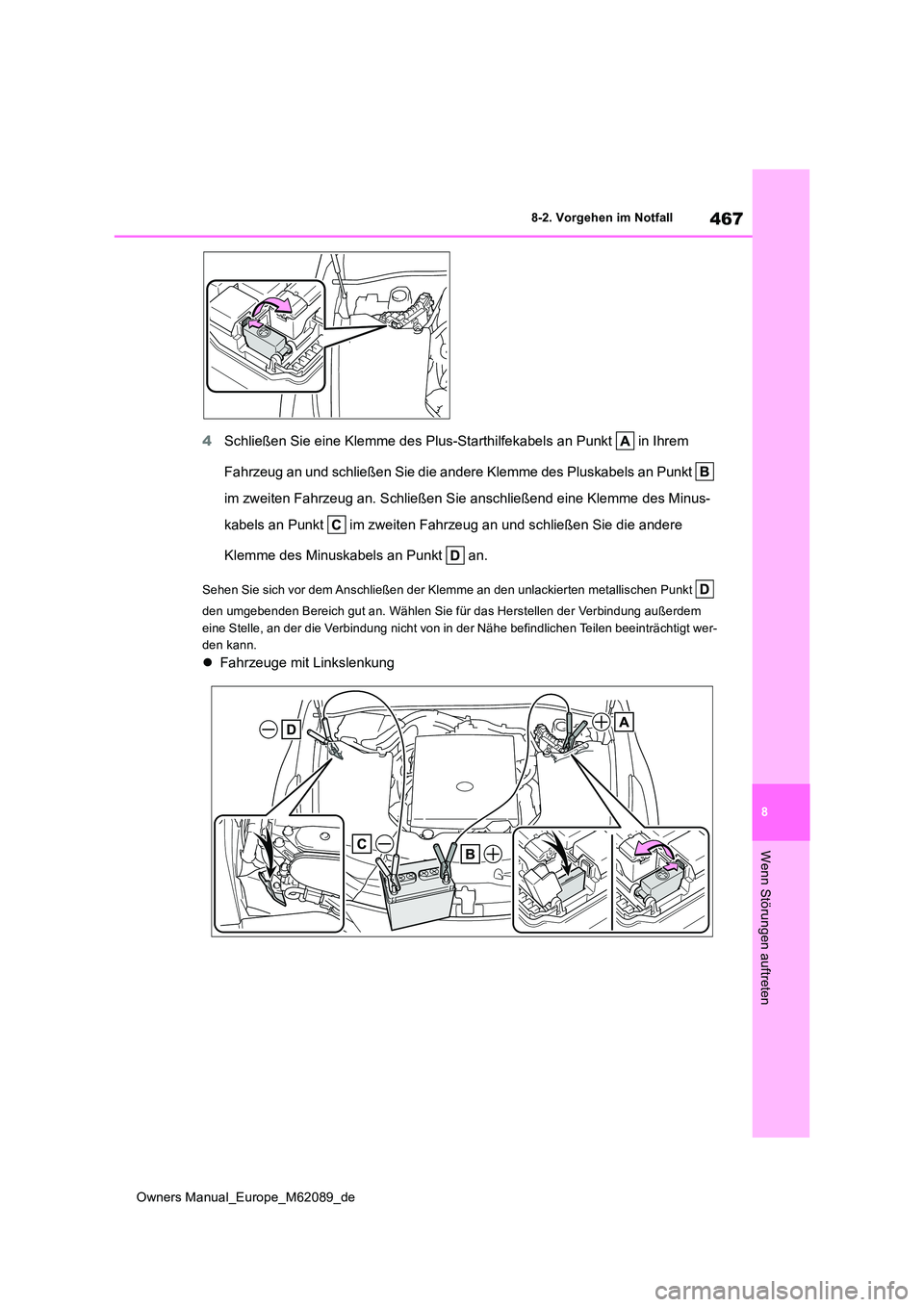

4Schließen Sie eine Klemme des Plus-Starthilfekabels an Punkt in Ihrem
Fahrzeug an und schließen Sie die andere Klemme des Pluskabels an Punkt
im zweiten Fahrzeug an. Schließen Sie anschließend eine Klemme des Minus-
kabels an Punkt im zweiten Fahrzeug an und schließen Sie die a ndere
Klemme des Minuskabels an Punkt an.
Sehen Sie sich vor dem Anschließen der Klemme an den unlackiert en metallischen Punkt
den umgebenden Bereich gut an. Wählen Sie für das Herstellen de r Verbindung außerdem
eine Stelle, an der die Verbindung nicht von in der Nähe befind lichen Teilen beeinträchtigt wer-
den kann.
 Fahrzeuge mit Linkslenkung

468
Owners Manual_Europe_M62089_de
8-2. Vorgehen im Notfall

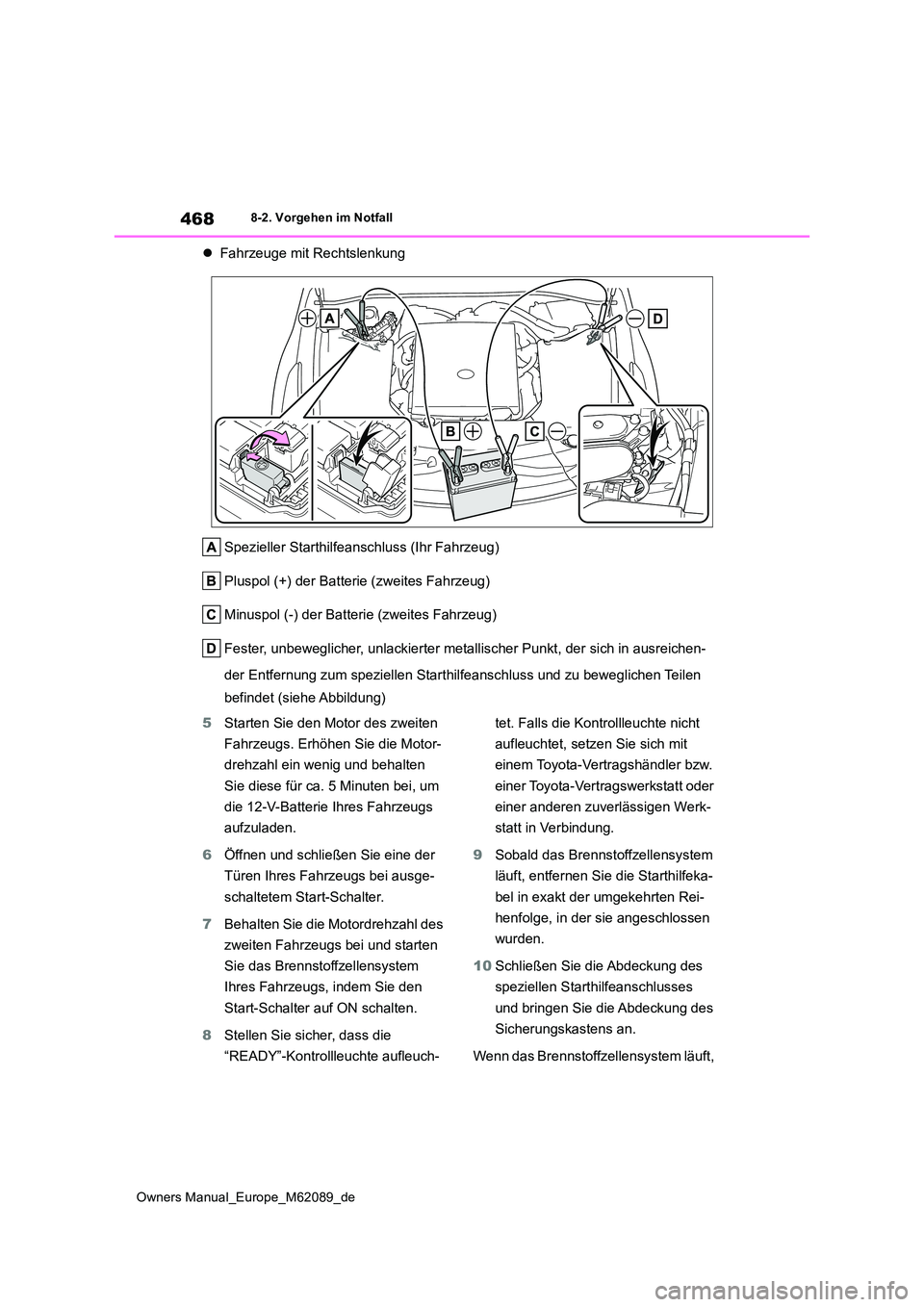

Fahrzeuge mit Rechtslenkung
Spezieller Starthilfeanschluss (Ihr Fahrzeug)
Pluspol (+) der Batterie (zweites Fahrzeug)
Minuspol (-) der Batterie (zweites Fahrzeug)
Fester, unbeweglicher, unlackierter metallischer Punkt, der sic h in ausreichen-
der Entfernung zum speziellen Starthilfeanschluss und zu bewegl ichen Teilen
befindet (siehe Abbildung)
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und behalten
Sie diese für ca. 5 Minuten bei, um
die 12-V-Batterie Ihres Fahrzeugs
aufzuladen.
6 Öffnen und schließen Sie eine der
Türen Ihres Fahrzeugs bei ausge-
schaltetem Start-Schalter.
7 Behalten Sie die Motordrehzahl des
zweiten Fahrzeugs bei und starten
Sie das Brennstoffzellensystem
Ihres Fahrzeugs, indem Sie den
Start-Schalter auf ON schalten.
8 Stellen Sie sicher, dass die
“READY”-Kontrollleuchte aufleuch-
tet. Falls die Kontrollleuchte nicht
aufleuchtet, setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
9 Sobald das Brennstoffzellensystem
läuft, entfernen Sie die Starthilfeka-
bel in exakt der umgekehrten Rei-
henfolge, in der sie angeschlossen
wurden.
10 Schließen Sie die Abdeckung des
speziellen Starthilfeanschlusses
und bringen Sie die Abdeckung des
Sicherungskastens an.
Wenn das Brennstoffzellensystem läuft,
