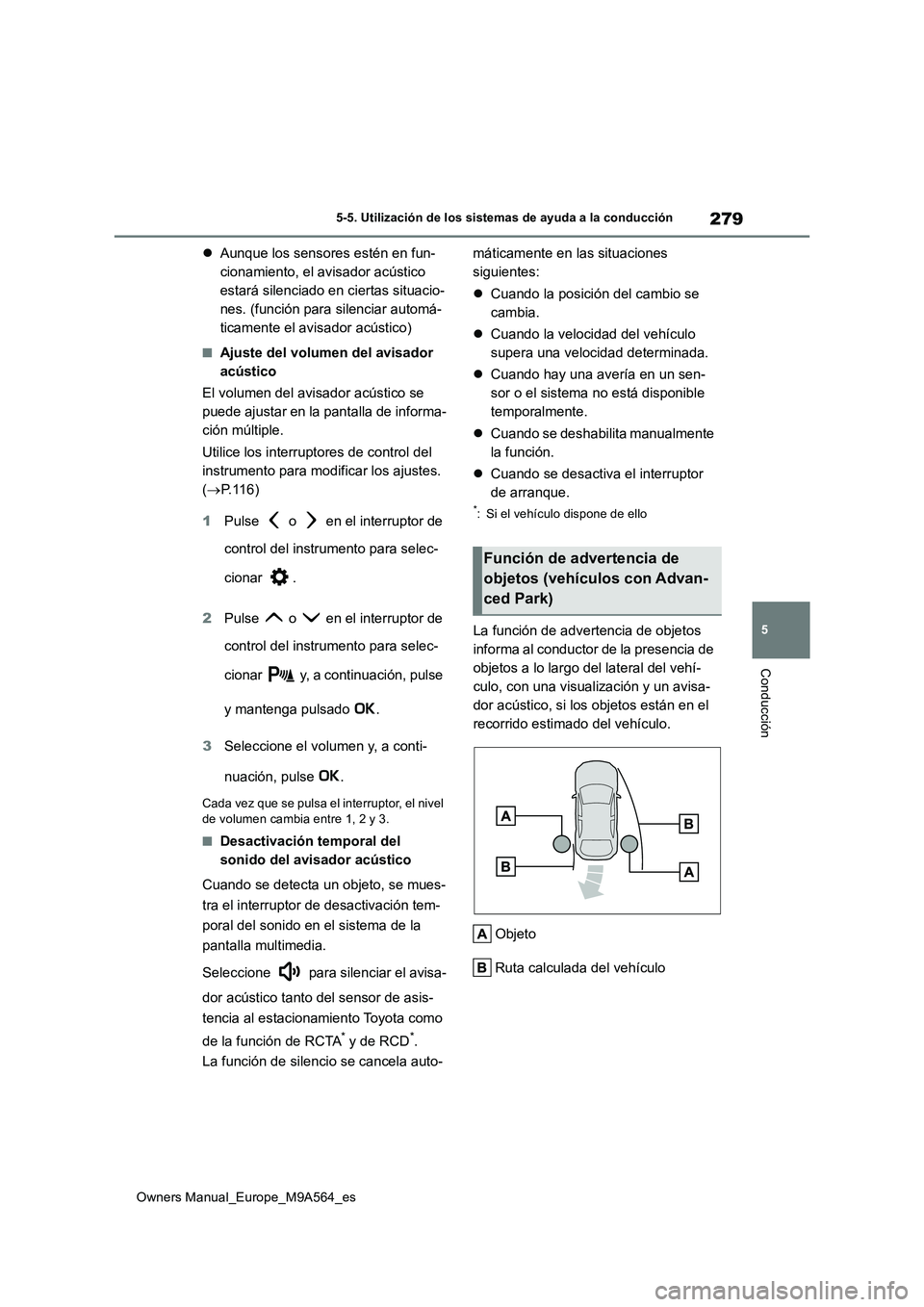

Page 281 of 614

279
5
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Aunque los sensores estén en fun-
cionamiento, el avisador acústico
estará silenciado en ciertas situacio-
nes. (función para silenciar automá-
ticamente el avisador acústico)
■Ajuste del volumen del avisador
acústico
El volumen del avisador acústico se
puede ajustar en la pantalla de informa-
ción múltiple.
Utilice los interruptores de control del
instrumento para modificar los ajustes.
( P.116)
1 Pulse o en el interruptor de
control del instrumento para selec-
cionar .
2 Pulse o en el interruptor de
control del instrumento para selec-
cionar y, a continuación, pulse
y mantenga pulsado .
3 Seleccione el volumen y, a conti-
nuación, pulse .
Cada vez que se pulsa el interruptor, el nivel
de volumen cambia entre 1, 2 y 3.
■Desactivación temporal del
sonido del avisador acústico
Cuando se detecta un objeto, se mues-
tra el interruptor de desactivación tem-
poral del sonido en el sistema de la
pantalla multimedia.
Seleccione para silenciar el avisa-
dor acústico tanto del sensor de asis-
tencia al estacionamiento Toyota como
de la función de RCTA* y de RCD*.
La función de silencio se cancela auto-
máticamente en las situaciones
siguientes:
Cuando la posición del cambio se
cambia.
Cuando la velocidad del vehículo
supera una velocidad determinada.
Cuando hay una avería en un sen-
sor o el sistema no está disponible
temporalmente.
Cuando se deshabilita manualmente
la función.
Cuando se desactiva el interruptor
de arranque.
*: Si el vehículo dispone de ello
La función de advertencia de objetos
informa al conductor de la presencia de
objetos a lo largo del lateral del vehí-
culo, con una visualización y un avisa-
dor acústico, si los objetos están en el
recorrido estimado del vehículo.
Objeto
Ruta calculada del vehículo
Función de advertencia de
objetos (vehículos con Advan-
ced Park)

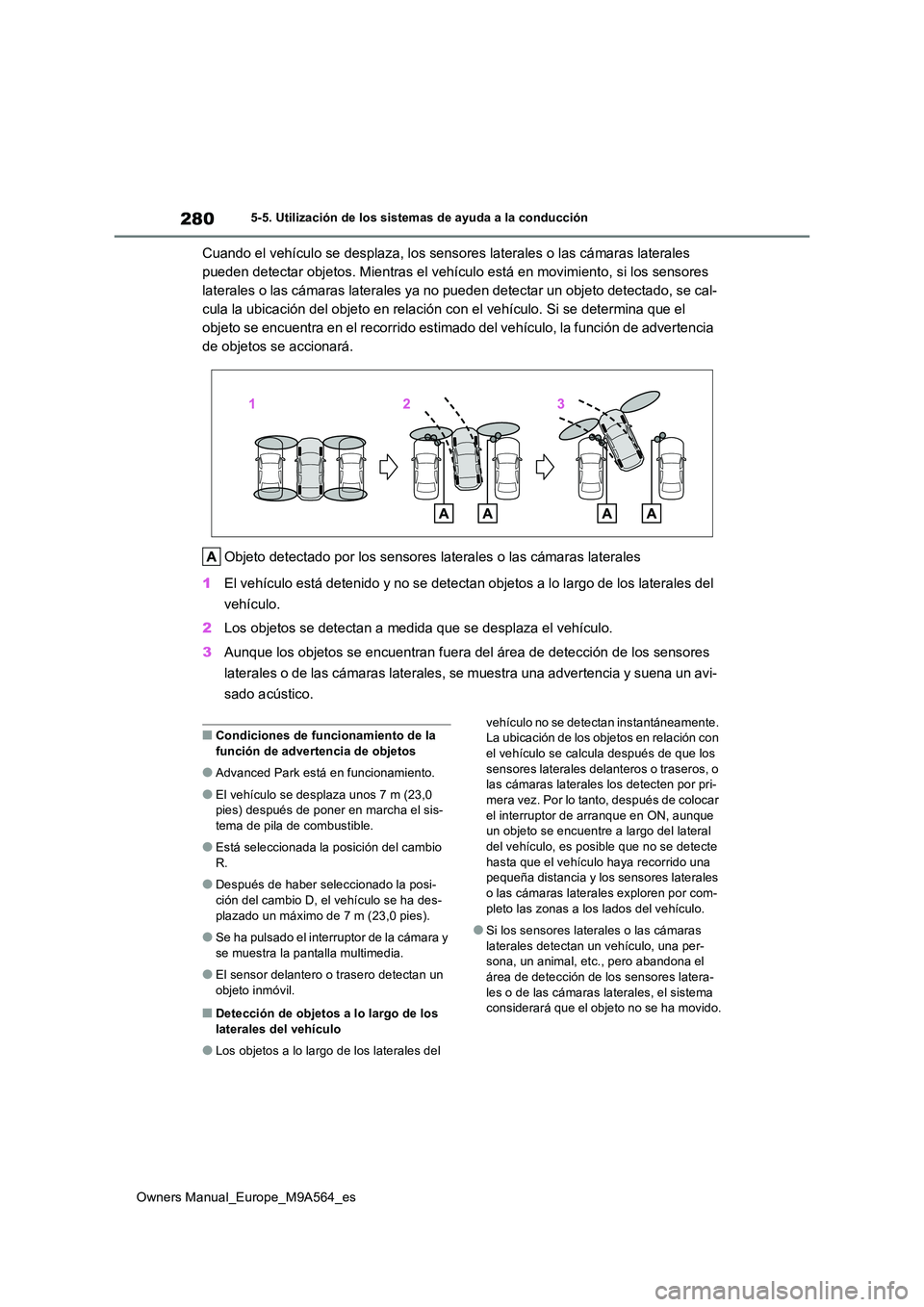

Page 282 of 614

280
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Cuando el vehículo se desplaza, los sensores laterales o las cámaras laterales
pueden detectar objetos. Mientras el vehículo está en movimient o, si los sensores
laterales o las cámaras laterales ya no pueden detectar un obje to detectado, se cal-
cula la ubicación del objeto en relación con el vehículo. Si se determina que el
objeto se encuentra en el recorrido estimado del vehículo, la f unción de advertencia
de objetos se accionará.
Objeto detectado por los sensores laterales o las cámaras later ales
1 El vehículo está detenido y no se detectan objetos a lo largo de los laterales del
vehículo.
2 Los objetos se detectan a medida que se desplaza el vehículo.
3 Aunque los objetos se encuentran fuera del área de detección de los sensores
laterales o de las cámaras laterales, se muestra una advertenci a y suena un avi-
sado acústico.
■Condiciones de funcionamiento de la función de advertencia de objetos
●Advanced Park está en funcionamiento.
●El vehículo se desplaza unos 7 m (23,0 pies) después de poner en marcha el sis-tema de pila de combustible.
●Está seleccionada la posición del cambio R.
●Después de haber seleccionado la posi-ción del cambio D, el vehículo se ha des-
plazado un máximo de 7 m (23,0 pies).
●Se ha pulsado el interruptor de la cámara y
se muestra la pantalla multimedia.
●El sensor delantero o trasero detectan un
objeto inmóvil.
■Detección de objetos a lo largo de los laterales del vehículo
●Los objetos a lo largo de los laterales del
vehículo no se detectan instantáneamente. La ubicación de los objetos en relación con
el vehículo se calcula después de que los sensores laterales del anteros o traseros, o las cámaras laterales los detecten por pri-
mera vez. Por lo tanto, después de colocar el interruptor de arranque en ON, aunque un objeto se encuentre a largo del lateral
del vehículo, es posible que no se detecte hasta que el vehículo haya recorrido una pequeña distancia y los sensores laterales
o las cámaras laterales exploren por com- pleto las zonas a los lados del vehículo.
●Si los sensores laterales o las cámaras laterales detectan un vehículo, una per-sona, un animal, etc., pero abandona el
área de detección de los sensores latera- les o de las cámaras laterales, el sistema considerará que el objeto no se ha movido.

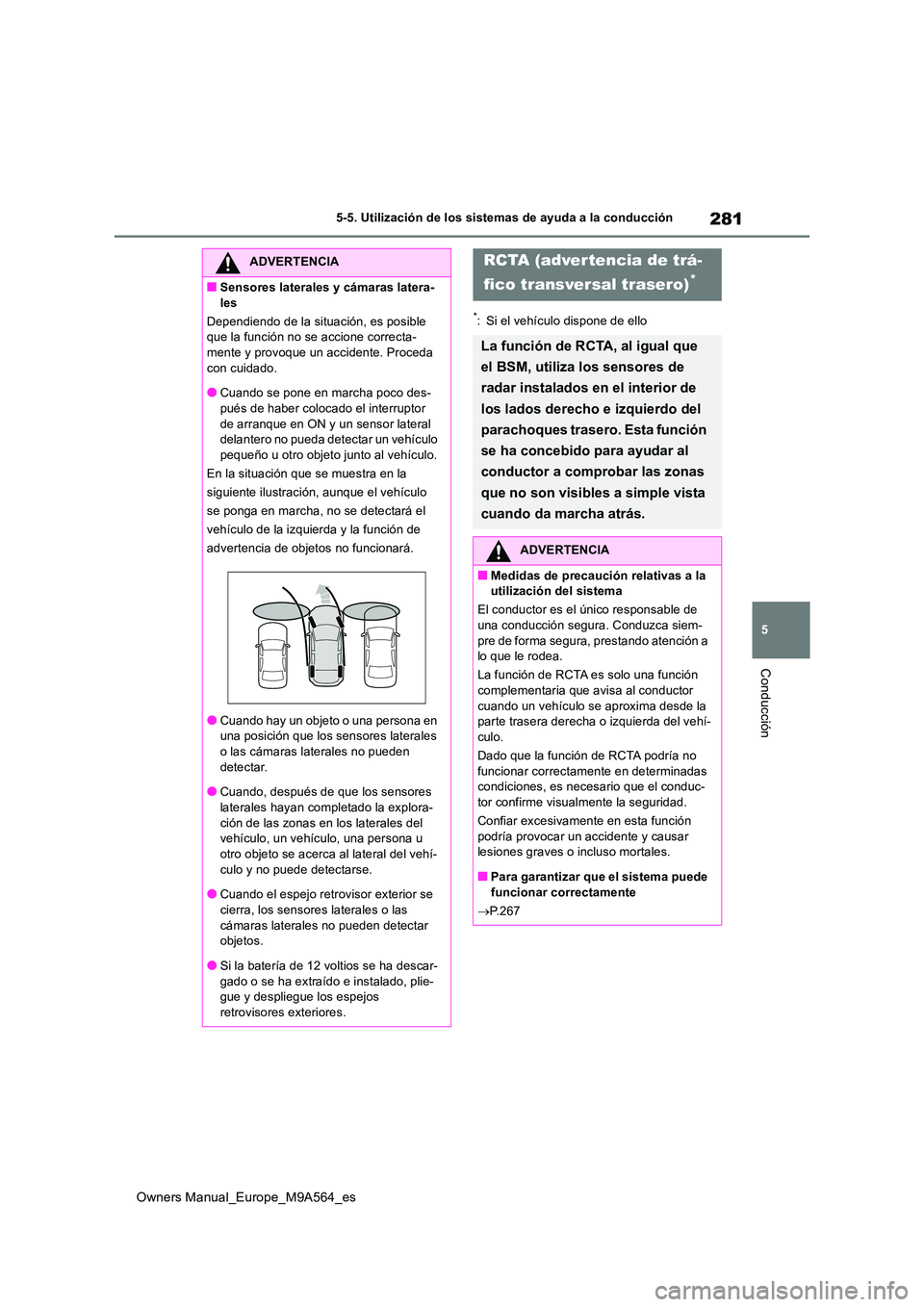

Page 283 of 614

281
5
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
*: Si el vehículo dispone de ello
ADVERTENCIA
■Sensores laterales y cámaras latera-
les
Dependiendo de la situación, es posible que la función no se accione correcta-mente y provoque un accidente. Proceda
con cuidado.
●Cuando se pone en marcha poco des- pués de haber colocado el interruptor
de arranque en ON y un sensor lateral delantero no pueda detectar un vehículo pequeño u otro objeto junto al vehículo.
En la situación que se muestra en la
siguiente ilustración, aunque el vehículo
se ponga en marcha, no se detectará el
vehículo de la izquierda y la función de
advertencia de objet os no funcionará.
●Cuando hay un objeto o una persona en una posición que los sensores laterales
o las cámaras laterales no pueden detectar.
●Cuando, después de que los sensores
laterales hayan completado la explora- ción de las zonas en los laterales del vehículo, un vehículo, una persona u
otro objeto se acerca al lateral del vehí- culo y no puede detectarse.
●Cuando el espejo retrovisor exterior se
cierra, los sensores laterales o las cámaras laterales no pueden detectar objetos.
●Si la batería de 12 voltios se ha descar-gado o se ha extraído e instalado, plie-gue y despliegue los espejos
retrovisores exteriores.
RCTA (advertencia de trá-
fico transversal trasero)*
La función de RCTA, al igual que
el BSM, utiliza los sensores de
radar instalados en el interior de
los lados derecho e izquierdo del
parachoques trasero. Esta función
se ha concebido para ayudar al
conductor a comprobar las zonas
que no son visibles a simple vista
cuando da marcha atrás.
ADVERTENCIA
■Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siem-
pre de forma segura, prestando atención a lo que le rodea.
La función de RCTA es solo una función complementaria que avisa al conductor
cuando un vehículo se aproxima desde la parte trasera derecha o izquierda del vehí-culo.
Dado que la función de RCTA podría no
funcionar correctamente en determinadas condiciones, es necesario que el conduc-tor confirme visualmente la seguridad.
Confiar excesivamente en esta función
podría provocar un accidente y causar lesiones graves o incluso mortales.
■Para garantizar que el sistema puede
funcionar correctamente
P.267

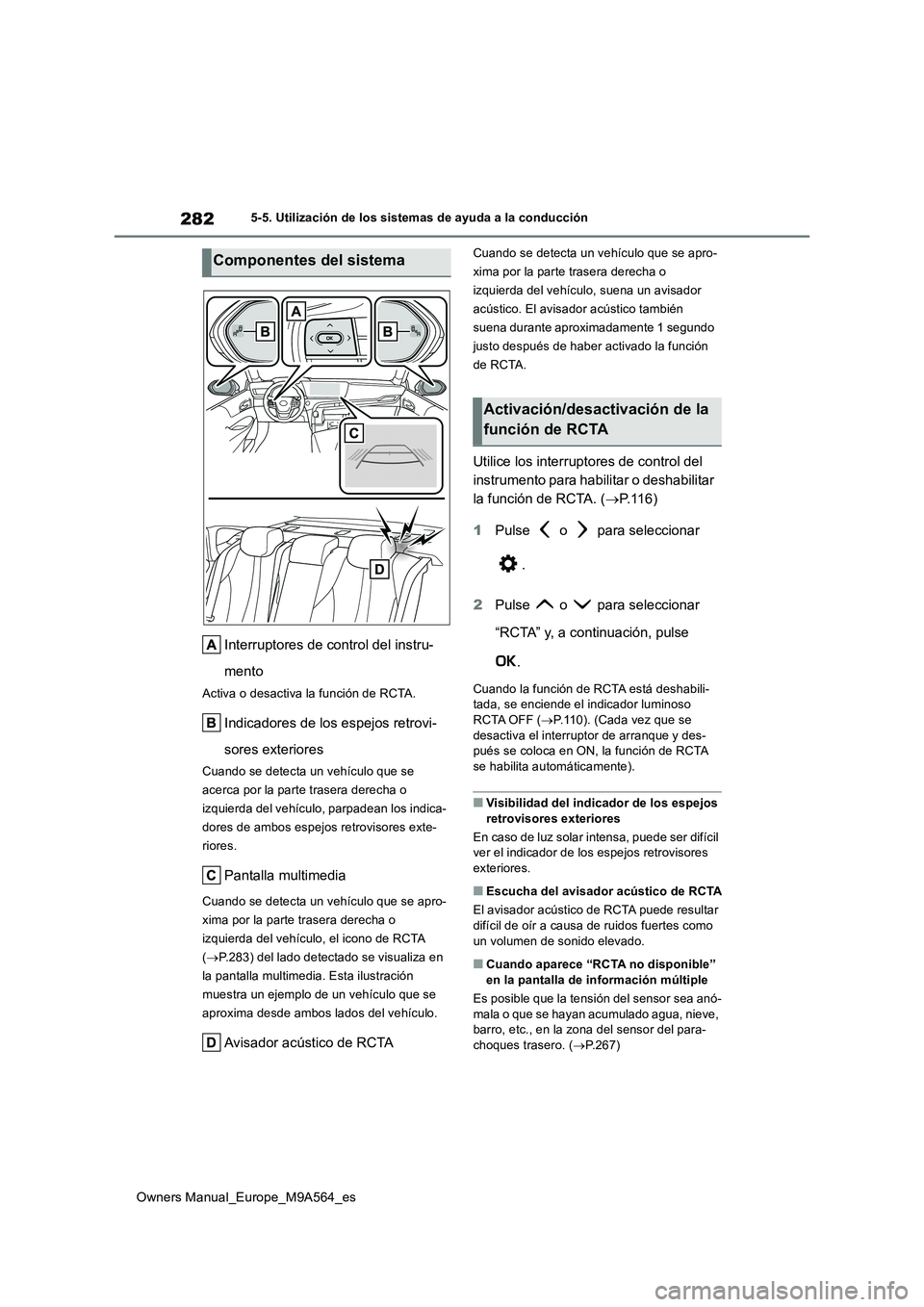

Page 284 of 614

282
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Interruptores de control del instru-
mento
Activa o desactiva la función de RCTA.
Indicadores de los espejos retrovi-
sores exteriores
Cuando se detecta un vehículo que se
acerca por la parte trasera derecha o
izquierda del vehículo, parpadean los indica-
dores de ambos espejos retrovisores exte-
riores.
Pantalla multimedia
Cuando se detecta un vehículo que se apro-
xima por la parte trasera derecha o
izquierda del vehículo, el icono de RCTA
( P.283) del lado detectado se visualiza en
la pantalla multimedia. Esta ilustración
muestra un ejemplo de un vehículo que se
aproxima desde ambos lados del vehículo.
Avisador acústico de RCTA
Cuando se detecta un vehículo que se apro-
xima por la parte trasera derecha o
izquierda del vehículo, suena un avisador
acústico. El avisador acústico también
suena durante aproximadamente 1 segundo
justo después de haber activado la función
de RCTA.
Utilice los interruptores de control del
instrumento para habilitar o deshabilitar
la función de RCTA. ( P.116)
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
“RCTA” y, a continuación, pulse
.
Cuando la función de RCTA está deshabili- tada, se enciende el indicador luminoso RCTA OFF ( P.110). (Cada vez que se
desactiva el interruptor de arranque y des- pués se coloca en ON, la función de RCTA se habilita automáticamente).
■Visibilidad del indicador de los espejos
retrovisores exteriores
En caso de luz solar intensa, puede ser difícil ver el indicador de los espejos retrovisores exteriores.
■Escucha del avisador acústico de RCTA
El avisador acústico de RCTA puede resultar
difícil de oír a causa de ruidos fuertes como un volumen de sonido elevado.
■Cuando aparece “RCTA no disponible” en la pantalla de información múltiple
Es posible que la tensión del sensor sea anó-
mala o que se hayan acumulado agua, nieve, barro, etc., en la zona del sensor del para-choques trasero. ( P.267)
Componentes del sistema
Activación/desactivación de la
función de RCTA

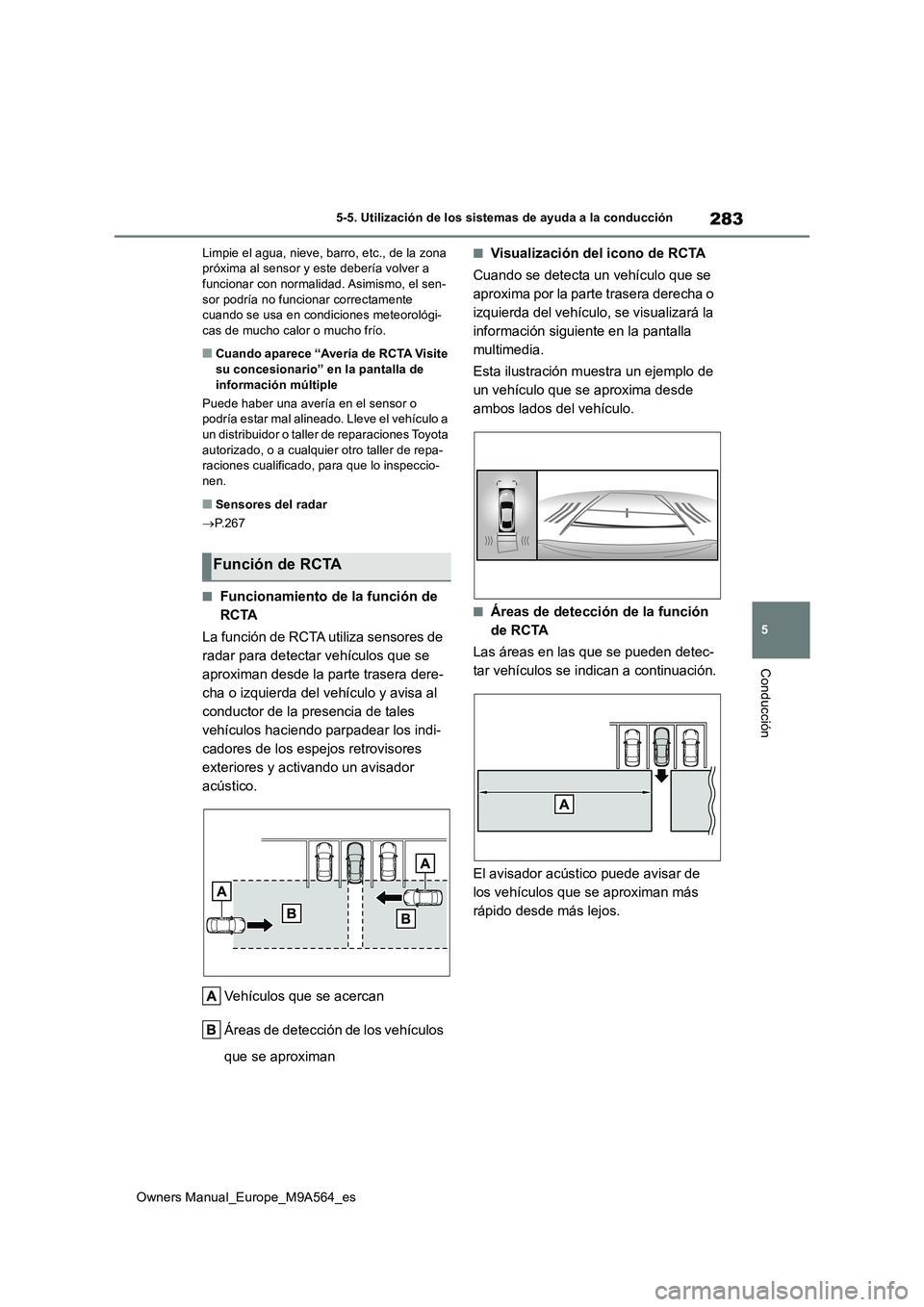

Page 285 of 614

283
5
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Limpie el agua, nieve, barro, etc., de la zona próxima al sensor y este debería volver a funcionar con normalidad. Asimismo, el sen-
sor podría no funcionar correctamente cuando se usa en condiciones meteorológi-cas de mucho calor o mucho frío.
■Cuando aparece “Avería de RCTA Visite
su concesionario” en la pantalla de información múltiple
Puede haber una avería en el sensor o podría estar mal alineado. Lleve el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repa-raciones cualificado, para que lo inspeccio-
nen.
■Sensores del radar
P.267
■Funcionamiento de la función de
RCTA
La función de RCTA utiliza sensores de
radar para detectar vehículos que se
aproximan desde la parte trasera dere-
cha o izquierda del vehículo y avisa al
conductor de la presencia de tales
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y activando un avisador
acústico.
Vehículos que se acercan
Áreas de detección de los vehículos
que se aproximan
■Visualización del icono de RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará la
información siguiente en la pantalla
multimedia.
Esta ilustración muestra un ejemplo de
un vehículo que se aproxima desde
ambos lados del vehículo.
■Áreas de detección de la función
de RCTA
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El avisador acústico puede avisar de
los vehículos que se aproximan más
rápido desde más lejos.
Función de RCTA

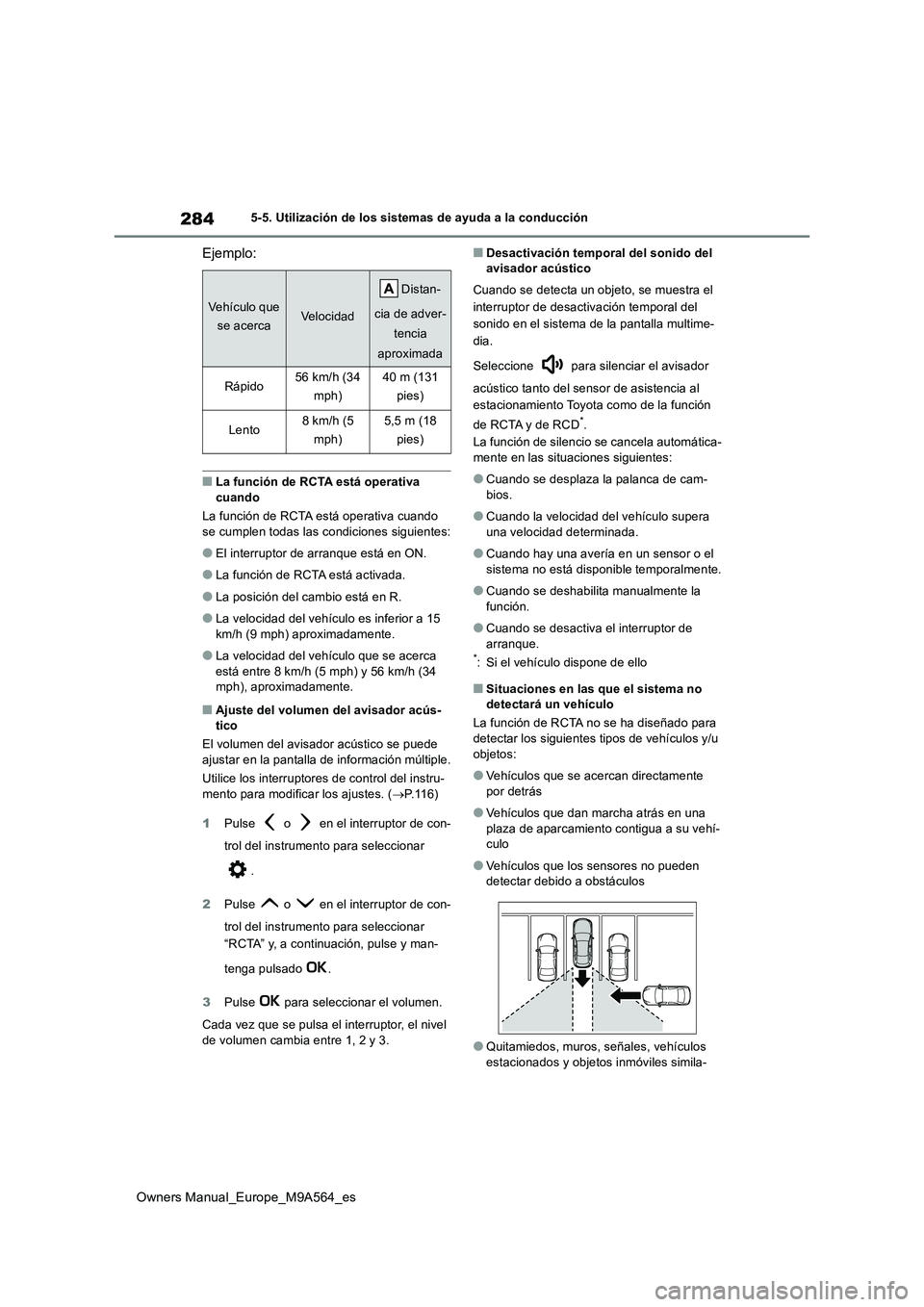

Page 286 of 614

284
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Ejemplo:
■La función de RCTA está operativa cuando
La función de RCTA está operativa cuando
se cumplen todas las condiciones siguientes:
●El interruptor de arranque está en ON.
●La función de RCTA está activada.
●La posición del cambio está en R.
●La velocidad del vehículo es inferior a 15
km/h (9 mph) aproximadamente.
●La velocidad del vehículo que se acerca
está entre 8 km/h (5 mph) y 56 km/h (34 mph), aproximadamente.
■Ajuste del volumen del avisador acús-tico
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
Utilice los interruptores de control del instru- mento para modificar los ajustes. ( P.116)
1 Pulse o en el interruptor de con-
trol del instrumento para seleccionar
.
2 Pulse o en el interruptor de con-
trol del instrumento para seleccionar
“RCTA” y, a continuación, pulse y man-
tenga pulsado .
3 Pulse para seleccionar el volumen.
Cada vez que se pulsa el interruptor, el nivel de volumen cambia entre 1, 2 y 3.
■Desactivación temporal del sonido del avisador acústico
Cuando se detecta un objeto, se muestra el
interruptor de desactivación temporal del
sonido en el sistema de la pantalla multime-
dia.
Seleccione para silenciar el avisador
acústico tanto del sensor de asistencia al
estacionamiento Toyota como de la función
de RCTA y de RCD*.
La función de silencio se cancela automática- mente en las situaciones siguientes:
●Cuando se desplaza la palanca de cam-bios.
●Cuando la velocidad del vehículo supera una velocidad determinada.
●Cuando hay una avería en un sensor o el sistema no está disponible temporalmente.
●Cuando se deshabilita manualmente la función.
●Cuando se desactiva el interruptor de arranque.*: Si el vehículo dispone de ello
■Situaciones en las que el sistema no detectará un vehículo
La función de RCTA no se ha diseñado para
detectar los siguientes tipos de vehículos y/u objetos:
●Vehículos que se acercan directamente por detrás
●Vehículos que dan marcha atrás en una plaza de aparcamiento contigua a su vehí-culo
●Vehículos que los sensores no pueden detectar debido a obstáculos
●Quitamiedos, muros, señales, vehículos
estacionados y objetos inmóviles simila-
Vehículo que
se acercaVelocidad
Distan-
cia de adver-
tencia
aproximada
Rápido56 km/h (34
mph)
40 m (131
pies)
Lento8 km/h (5
mph)
5,5 m (18
pies)
Page 287 of 614

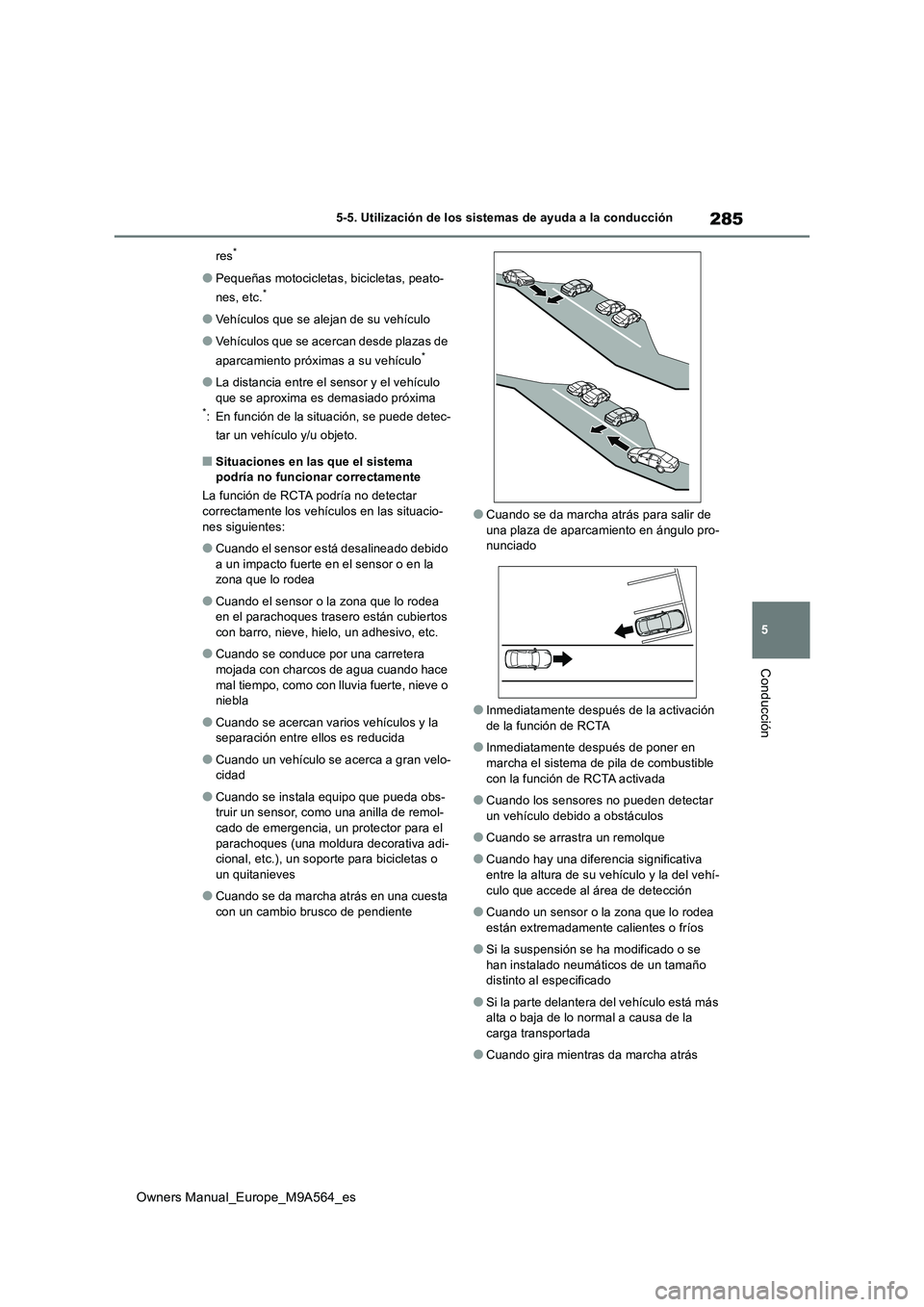

285
5
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
res*
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se acercan desde plazas de
aparcamiento próximas a su vehículo*
●La distancia entre el sensor y el vehículo que se aproxima es demasiado próxima*: En función de la situación, se puede detec-
tar un vehículo y/u objeto.
■Situaciones en las que el sistema podría no funcionar correctamente
La función de RCTA podría no detectar correctamente los vehículos en las situacio-
nes siguientes:
●Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la zona que lo rodea
●Cuando el sensor o la zona que lo rodea en el parachoques trasero están cubiertos con barro, nieve, hielo, un adhesivo, etc.
●Cuando se conduce por una carretera mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o niebla
●Cuando se acercan varios vehículos y la separación entre ellos es reducida
●Cuando un vehículo se acerca a gran velo-cidad
●Cuando se instala equipo que pueda obs-truir un sensor, como una anilla de remol-cado de emergencia, un protector para el
parachoques (una moldur a decorativa adi- cional, etc.), un soporte para bicicletas o un quitanieves
●Cuando se da marcha atrás en una cuesta con un cambio brusco de pendiente
●Cuando se da marcha atrás para salir de
una plaza de aparcamiento en ángulo pro- nunciado
●Inmediatamente después de la activación de la función de RCTA
●Inmediatamente después de poner en marcha el sistema de pila de combustible
con la función de RCTA activada
●Cuando los sensores no pueden detectar
un vehículo debido a obstáculos
●Cuando se arrastra un remolque
●Cuando hay una diferencia significativa entre la altura de su vehículo y la del vehí-
culo que accede al área de detección
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos
●Si la suspensión se ha modificado o se
han instalado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo está más alta o baja de lo normal a causa de la carga transportada
●Cuando gira mientras da marcha atrás
Page 288 of 614

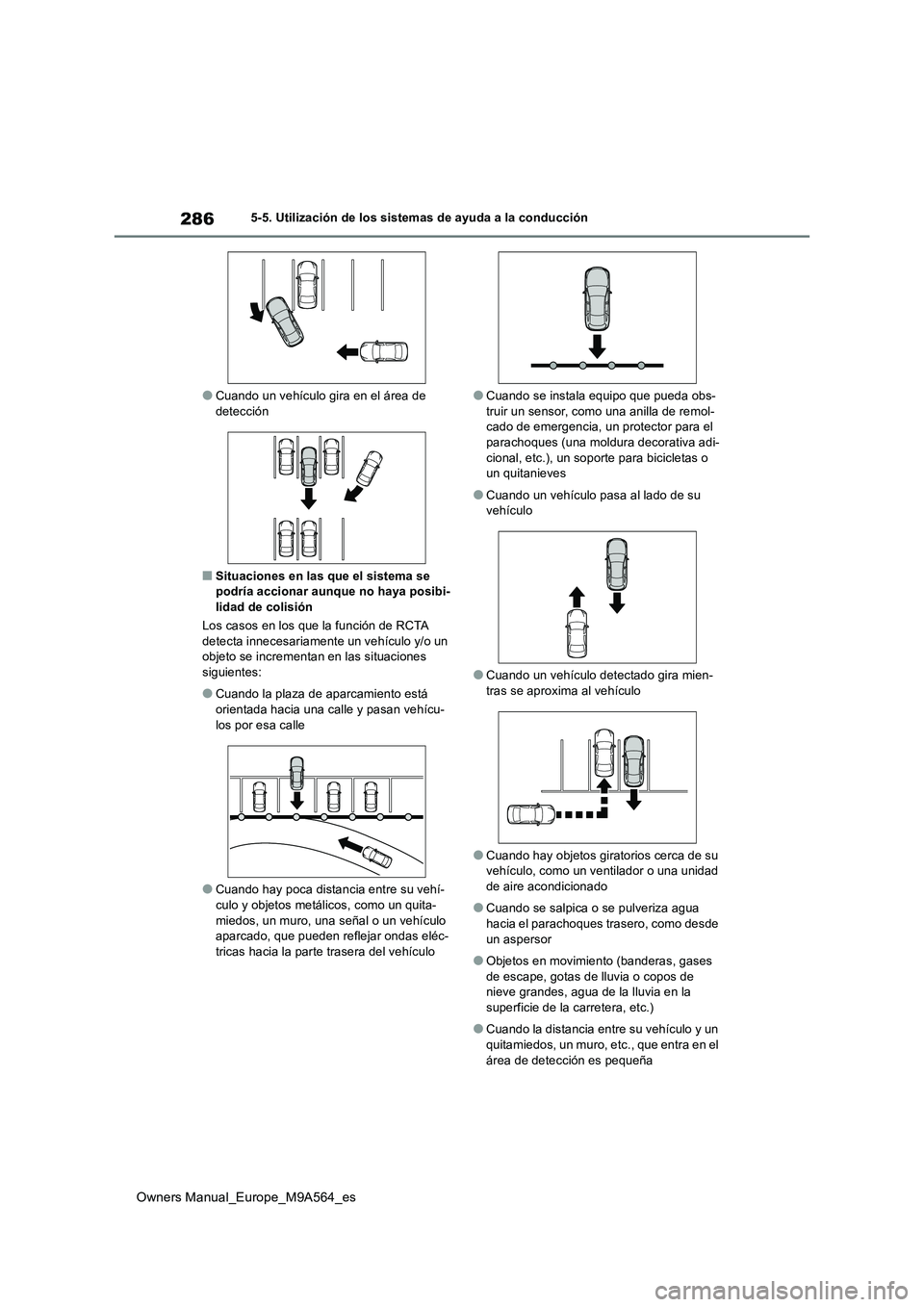

286
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
●Cuando un vehículo gira en el área de detección
■Situaciones en las que el sistema se podría accionar aunque no haya posibi-lidad de colisión
Los casos en los que la función de RCTA
detecta innecesariamente un vehículo y/o un objeto se incrementan en las situaciones siguientes:
●Cuando la plaza de aparcamiento está orientada hacia una calle y pasan vehícu-
los por esa calle
●Cuando hay poca distancia entre su vehí-
culo y objetos metálicos, como un quita- miedos, un muro, una señal o un vehículo aparcado, que pueden reflejar ondas eléc-
tricas hacia la parte trasera del vehículo
●Cuando se instala equipo que pueda obs- truir un sensor, como una anilla de remol-cado de emergencia, un protector para el
parachoques (una mol dura decorativa adi- cional, etc.), un soporte para bicicletas o un quitanieves
●Cuando un vehículo pasa al lado de su vehículo
●Cuando un vehículo detectado gira mien-tras se aproxima al vehículo
●Cuando hay objetos giratorios cerca de su vehículo, como un ventilador o una unidad
de aire acondicionado
●Cuando se salpica o se pulveriza agua
hacia el parachoques trasero, como desde un aspersor
●Objetos en movimiento (banderas, gases de escape, gotas de lluvia o copos de nieve grandes, agua de la lluvia en la
superficie de la carretera, etc.)
●Cuando la distancia entre su vehículo y un
quitamiedos, un muro, etc., que entra en el área de detección es pequeña
Page 289 of 614

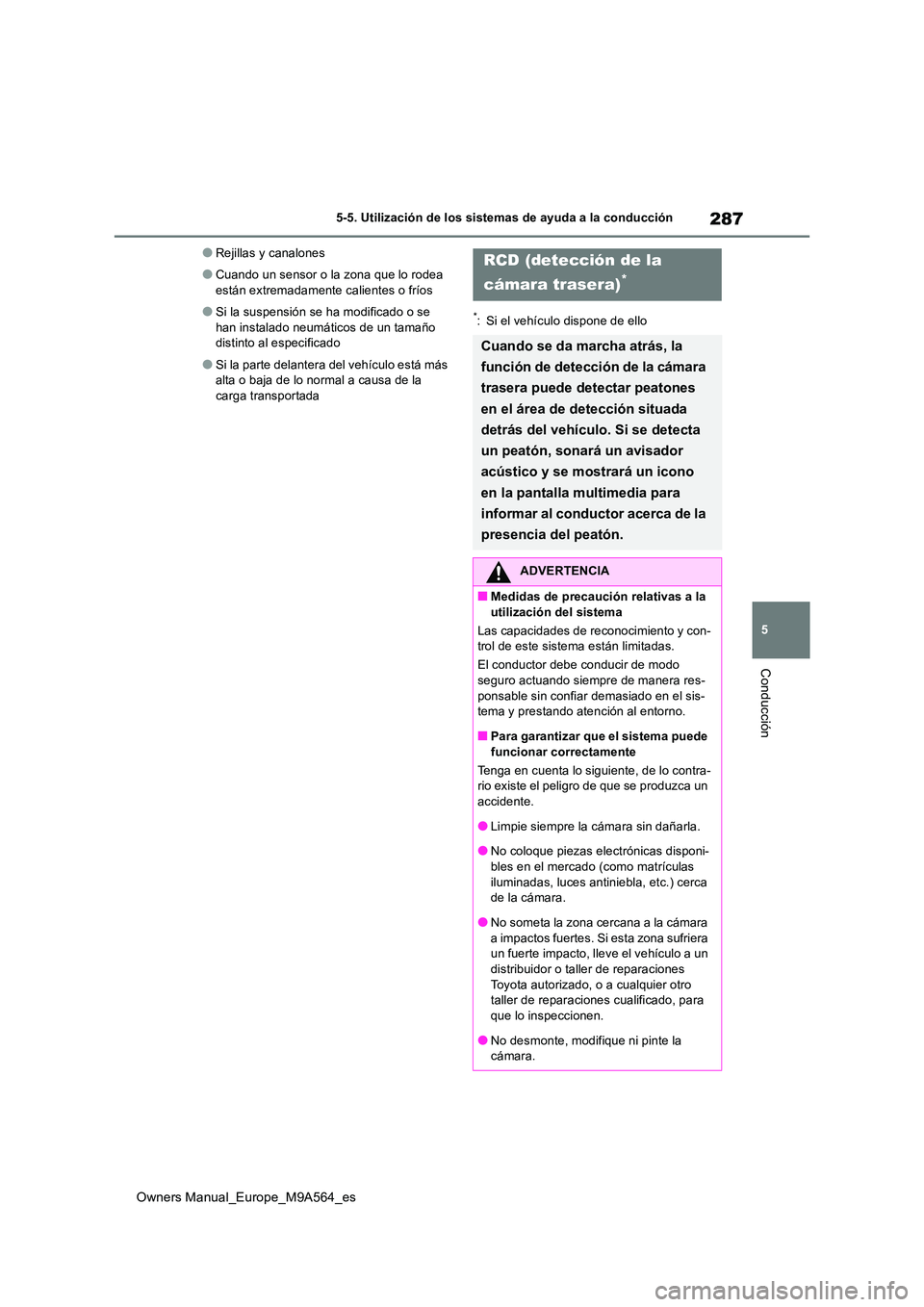

287
5
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
●Rejillas y canalones
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos
●Si la suspensión se ha modificado o se
han instalado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo está más alta o baja de lo normal a causa de la carga transportada
*: Si el vehículo dispone de ello
RCD (detección de la
cámara trasera)*
Cuando se da marcha atrás, la
función de detección de la cámara
trasera puede detectar peatones
en el área de detección situada
detrás del vehículo. Si se detecta
un peatón, sonará un avisador
acústico y se mostrará un icono
en la pantalla multimedia para
informar al conductor acerca de la
presencia del peatón.
ADVERTENCIA
■Medidas de precaución relativas a la
utilización del sistema
Las capacidades de reconocimiento y con- trol de este sistema están limitadas.
El conductor debe conducir de modo seguro actuando siem pre de manera res-
ponsable sin confiar demasiado en el sis- tema y prestando atención al entorno.
■Para garantizar que el sistema puede
funcionar correctamente
Tenga en cuenta lo siguiente, de lo contra- rio existe el peligro de que se produzca un accidente.
●Limpie siempre la cámara sin dañarla.
●No coloque piezas electrónicas disponi-bles en el mercado (como matrículas
iluminadas, luces antiniebla, etc.) cerca de la cámara.
●No someta la zona cercana a la cámara
a impactos fuertes. Si esta zona sufriera un fuerte impacto, lleve el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
●No desmonte, modifique ni pinte la cámara.
Page 290 of 614

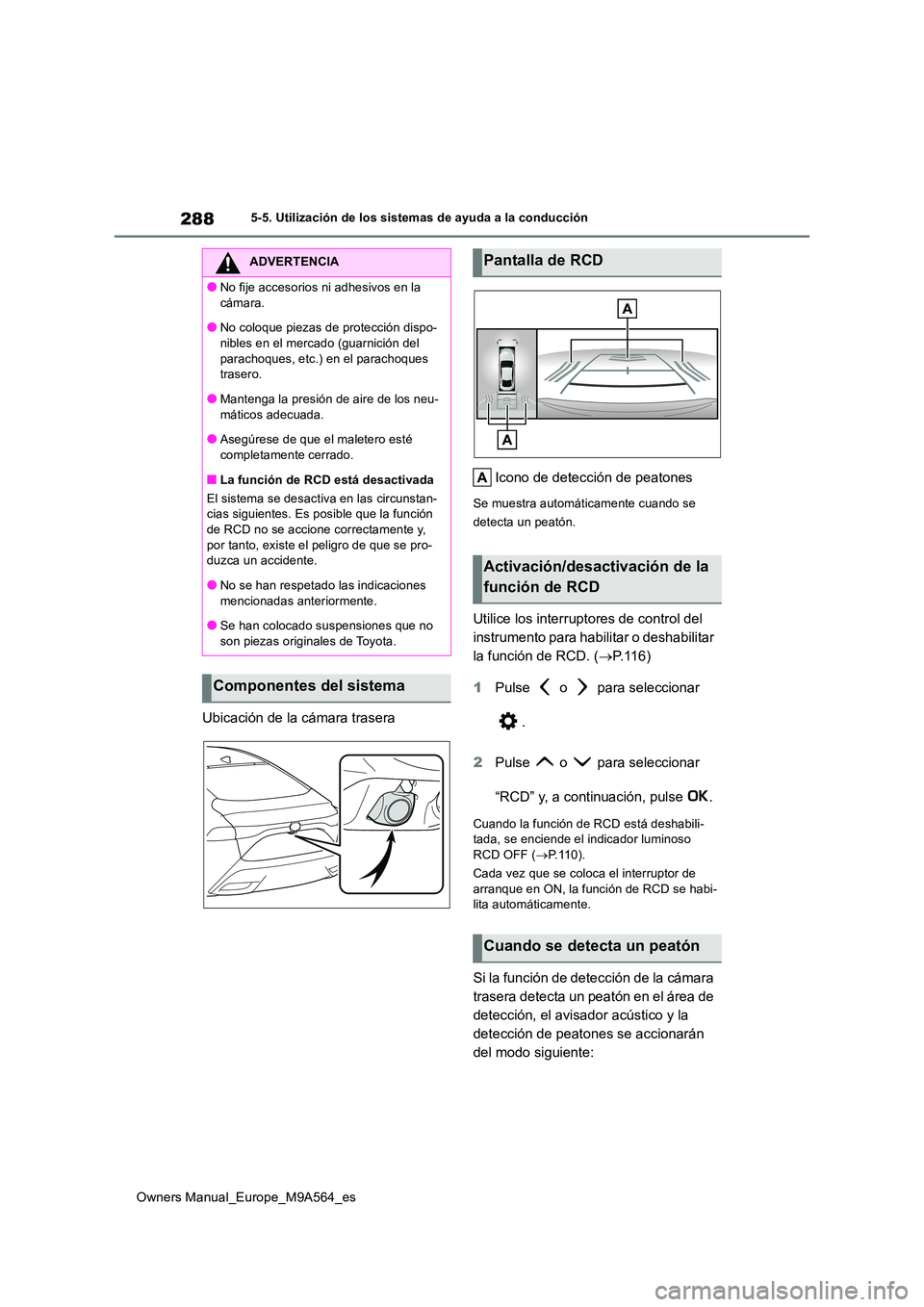

288
Owners Manual_Europe_M9A564_es
5-5. Utilización de los sistemas de ayuda a la conducción
Ubicación de la cámara trasera
Icono de detección de peatones
Se muestra automáticamente cuando se
detecta un peatón.
Utilice los interruptores de control del
instrumento para habilitar o deshabilitar
la función de RCD. ( P.116)
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
“RCD” y, a continuación, pulse .
Cuando la función de RCD está deshabili- tada, se enciende el indicador luminoso
RCD OFF ( P.110).
Cada vez que se coloca el interruptor de arranque en ON, la función de RCD se habi-lita automáticamente.
Si la función de detección de la cámara
trasera detecta un peatón en el área de
detección, el avisador acústico y la
detección de peatones se accionarán
del modo siguiente:
ADVERTENCIA
●No fije accesorios ni adhesivos en la
cámara.
●No coloque piezas de protección dispo- nibles en el mercado (guarnición del
parachoques, etc.) en el parachoques trasero.
●Mantenga la presión de aire de los neu-
máticos adecuada.
●Asegúrese de que el maletero esté completamente cerrado.
■La función de RCD está desactivada
El sistema se desactiva en las circunstan- cias siguientes. Es posible que la función de RCD no se accione correctamente y,
por tanto, existe el peligro de que se pro- duzca un accidente.
●No se han respetado las indicaciones
mencionadas anteriormente.
●Se han colocado suspensiones que no son piezas originales de Toyota.
Componentes del sistema
Pantalla de RCD
Activación/desactivación de la
función de RCD
Cuando se detecta un peatón
