TOYOTA MIRAI 2023 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2023, Model line: MIRAI, Model: TOYOTA MIRAI 2023Pages: 614, tamaño PDF: 138.85 MB

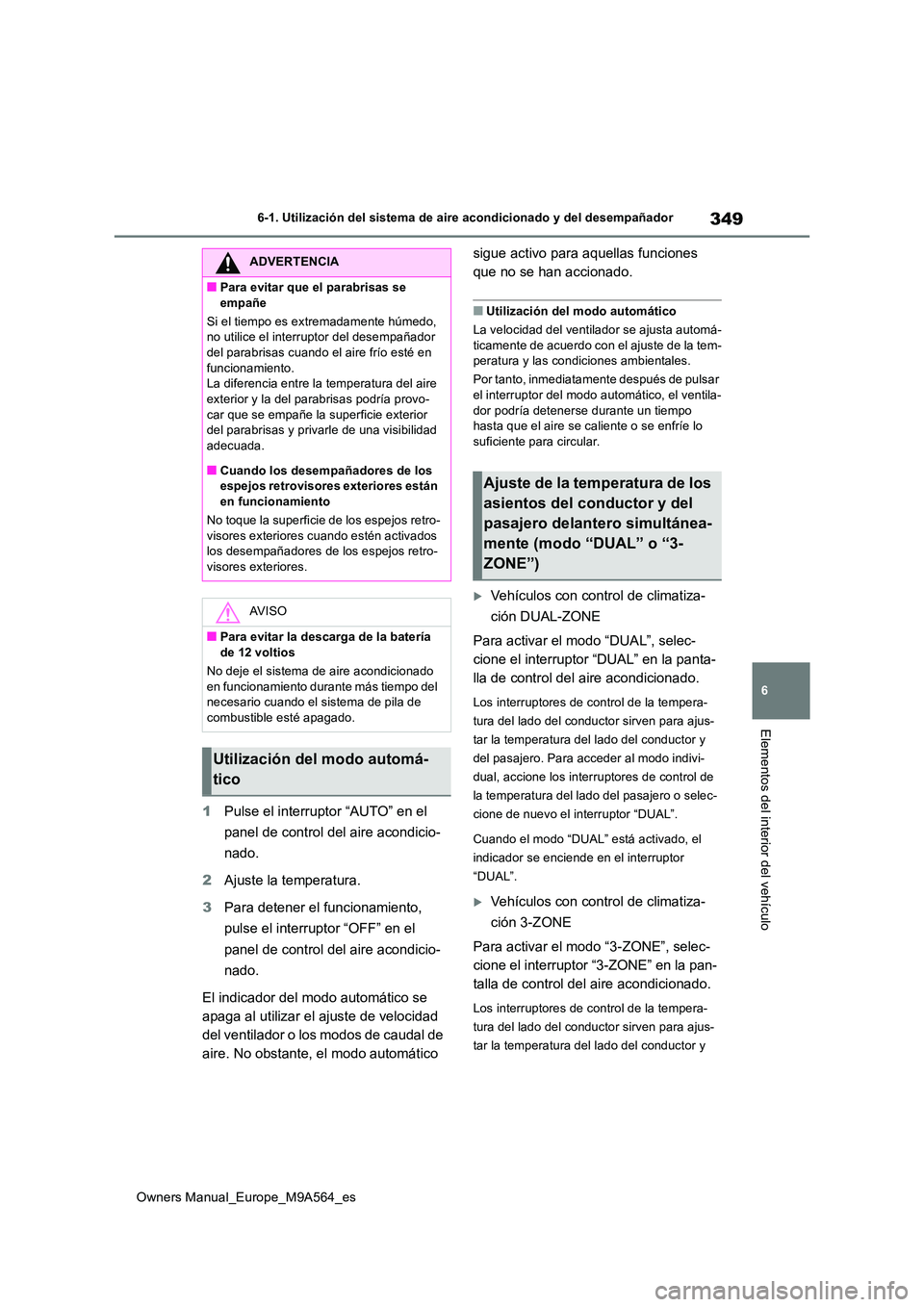

Page 351 of 614

349
6
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
1Pulse el interruptor “AUTO” en el
panel de control del aire acondicio-
nado.
2 Ajuste la temperatura.
3 Para detener el funcionamiento,
pulse el interruptor “OFF” en el
panel de control del aire acondicio-
nado.
El indicador del modo automático se
apaga al utilizar el ajuste de velocidad
del ventilador o los modos de caudal de
aire. No obstante, el modo automático
sigue activo para aquellas funciones
que no se han accionado.
■Utilización del modo automático
La velocidad del ventilador se ajusta automá-
ticamente de acuerdo con el ajuste de la tem- peratura y las condiciones ambientales.
Por tanto, inmediatamente después de pulsar el interruptor del modo automático, el ventila-
dor podría detenerse durante un tiempo hasta que el aire se caliente o se enfríe lo suficiente para circular.
Vehículos con control de climatiza-
ción DUAL-ZONE
Para activar el modo “DUAL”, selec-
cione el interruptor “DUAL” en la panta-
lla de control del aire acondicionado.
Los interruptores de control de la tempera-
tura del lado del conductor sirven para ajus-
tar la temperatura del lado del conductor y
del pasajero. Para acceder al modo indivi-
dual, accione los interruptores de control de
la temperatura del lado del pasajero o selec-
cione de nuevo el interruptor “DUAL”.
Cuando el modo “DUAL” está activado, el
indicador se enciende en el interruptor
“DUAL”.
Vehículos con control de climatiza-
ción 3-ZONE
Para activar el modo “3-ZONE”, selec-
cione el interruptor “3-ZONE” en la pan-
talla de control del aire acondicionado.
Los interruptores de control de la tempera-
tura del lado del conductor sirven para ajus-
tar la temperatura del lado del conductor y
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
Si el tiempo es extremadamente húmedo, no utilice el interruptor del desempañador del parabrisas cuando el aire frío esté en
funcionamiento. La diferencia entre la temperatura del aire exterior y la del parabrisas podría provo-
car que se empañe la superficie exterior del parabrisas y privarle de una visibilidad adecuada.
■Cuando los desempañadores de los espejos retrovisores exteriores están en funcionamiento
No toque la superficie de los espejos retro-
visores exteriores cuando estén activados los desempañadores de los espejos retro-visores exteriores.
AV I S O
■Para evitar la descarga de la batería de 12 voltios
No deje el sistema de aire acondicionado
en funcionamiento durante más tiempo del necesario cuando el sistema de pila de combustible esté apagado.
Utilización del modo automá-
tico
Ajuste de la temperatura de los
asientos del conductor y del
pasajero delantero simultánea-
mente (modo “DUAL” o “3-
ZONE”)

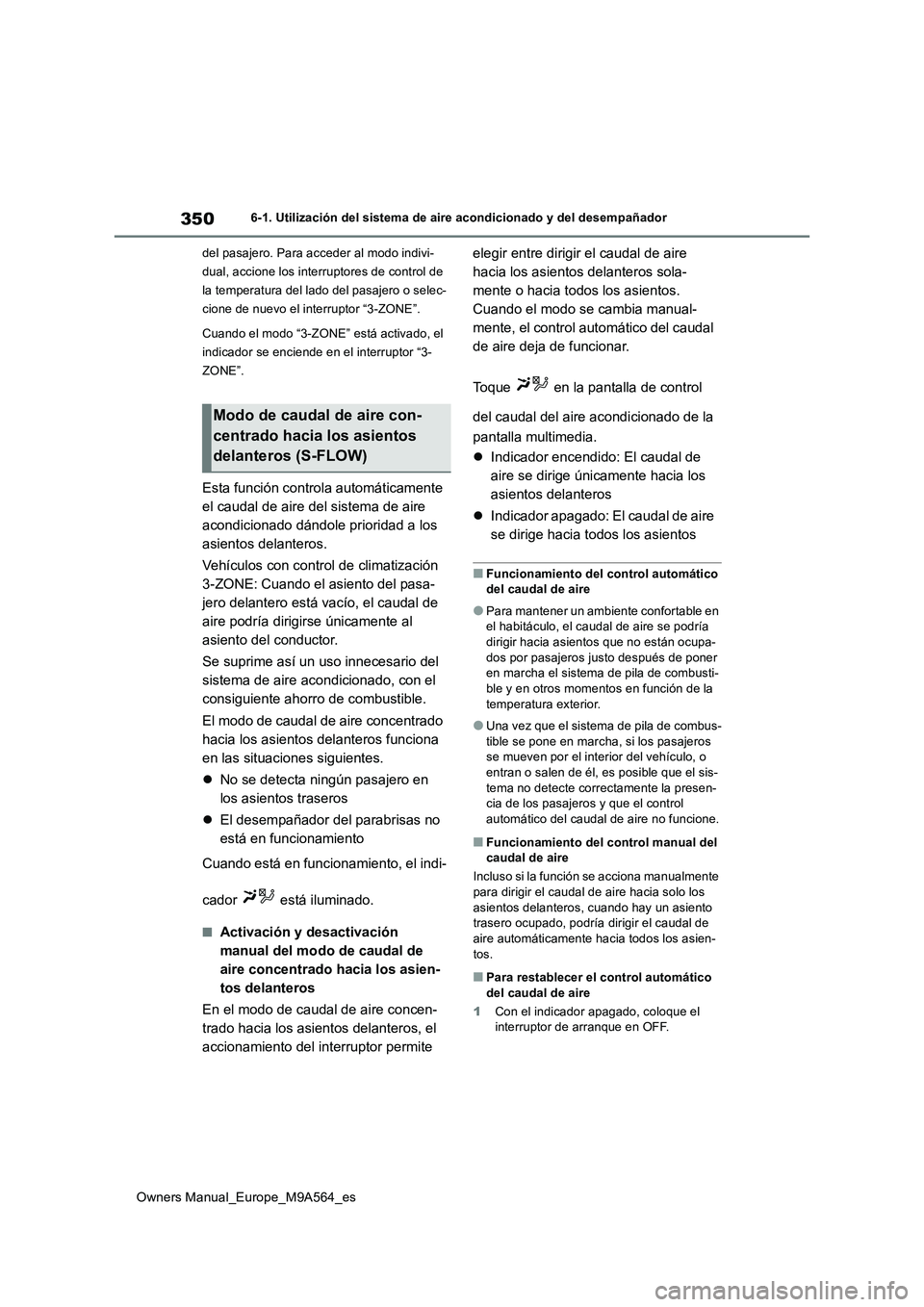

Page 352 of 614

350
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
del pasajero. Para acceder al modo indivi-
dual, accione los interruptores de control de
la temperatura del lado del pasajero o selec-
cione de nuevo el interruptor “3-ZONE”.
Cuando el modo “3-ZONE” está activado, el
indicador se enciende en el interruptor “3-
ZONE”.
Esta función controla automáticamente
el caudal de aire del sistema de aire
acondicionado dándole prioridad a los
asientos delanteros.
Vehículos con control de climatización
3-ZONE: Cuando el asiento del pasa-
jero delantero está vacío, el caudal de
aire podría dirigirse únicamente al
asiento del conductor.
Se suprime así un uso innecesario del
sistema de aire acondicionado, con el
consiguiente ahorro de combustible.
El modo de caudal de aire concentrado
hacia los asientos delanteros funciona
en las situaciones siguientes.
No se detecta ningún pasajero en
los asientos traseros
El desempañador del parabrisas no
está en funcionamiento
Cuando está en funcionamiento, el indi-
cador está iluminado.
■Activación y desactivación
manual del modo de caudal de
aire concentrado hacia los asien-
tos delanteros
En el modo de caudal de aire concen-
trado hacia los asientos delanteros, el
accionamiento del interruptor permite
elegir entre dirigir el caudal de aire
hacia los asientos delanteros sola-
mente o hacia todos los asientos.
Cuando el modo se cambia manual-
mente, el control automático del caudal
de aire deja de funcionar.
Toque en la pantalla de control
del caudal del aire acondicionado de la
pantalla multimedia.
Indicador encendido: El caudal de
aire se dirige únicamente hacia los
asientos delanteros
Indicador apagado: El caudal de aire
se dirige hacia todos los asientos
■Funcionamiento del control automático del caudal de aire
●Para mantener un ambiente confortable en el habitáculo, el caudal de aire se podría
dirigir hacia asientos que no están ocupa- dos por pasajeros j usto después de poner en marcha el sistema de pila de combusti-
ble y en otros momentos en función de la temperatura exterior.
●Una vez que el sistema de pila de combus-tible se pone en marcha, si los pasajeros se mueven por el interior del vehículo, o
entran o salen de él, es posible que el sis- tema no detecte correctamente la presen-cia de los pasajeros y que el control
automático del caudal de aire no funcione.
■Funcionamiento del control manual del caudal de aire
Incluso si la función se acciona manualmente para dirigir el caudal de aire hacia solo los
asientos delanteros, cuando hay un asiento trasero ocupado, podría dirigir el caudal de aire automáticamente hacia todos los asien-
tos.
■Para restablecer el control automático del caudal de aire
1 Con el indicador apagado, coloque el interruptor de arranque en OFF.
Modo de caudal de aire con-
centrado hacia los asientos
delanteros (S-FLOW)

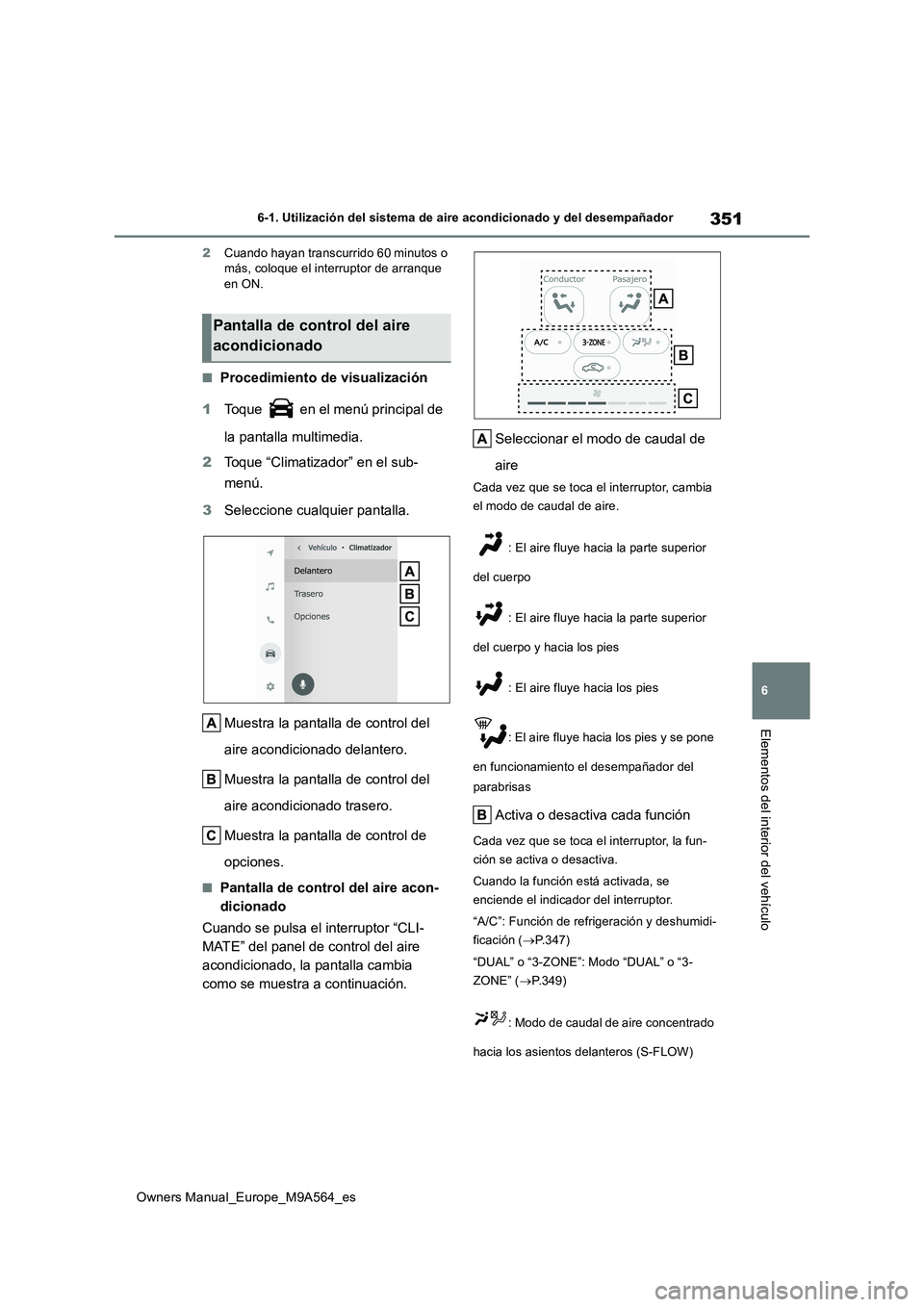

Page 353 of 614

351
6
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
2Cuando hayan transcurrido 60 minutos o más, coloque el interruptor de arranque en ON.
■Procedimiento de visualización
1 Toque en el menú principal de
la pantalla multimedia.
2 Toque “Climatizador” en el sub-
menú.
3 Seleccione cualquier pantalla.
Muestra la pantalla de control del
aire acondicionado delantero.
Muestra la pantalla de control del
aire acondicionado trasero.
Muestra la pantalla de control de
opciones.
■Pantalla de control del aire acon-
dicionado
Cuando se pulsa el interruptor “CLI-
MATE” del panel de control del aire
acondicionado, la pantalla cambia
como se muestra a continuación.
Seleccionar el modo de caudal de
aire
Cada vez que se toca el interruptor, cambia
el modo de caudal de aire.
: El aire fluye hacia la parte superior
del cuerpo
: El aire fluye hacia la parte superior
del cuerpo y hacia los pies
: El aire fluye hacia los pies
: El aire fluye hacia los pies y se pone
en funcionamiento el desempañador del
parabrisas
Activa o desactiva cada función
Cada vez que se toca el interruptor, la fun-
ción se activa o desactiva.
Cuando la función está activada, se
enciende el indicador del interruptor.
“A/C”: Función de refrigeración y deshumidi-
ficación ( P.347)
“DUAL” o “3-ZONE”: Modo “DUAL” o “3-
ZONE” ( P.349)
: Modo de caudal de aire concentrado
hacia los asientos delanteros (S-FLOW)
Pantalla de control del aire
acondicionado
Page 354 of 614

352
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
( P.350)
: Modo de aire exterior/de recircula-
ción de aire ( P.344)
Visualización de la velocidad del
ventilador
Se muestra el ajuste de la velocidad del ven-
tilador.
■Pantalla de control de opciones
Las funciones pueden activarse y
desactivarse .
Modo ALL AUTO* ( P.344)
Modo del aire acondicionado Eco
( P.348)
Modo rápido/Eco ( P.347)
Dispositivo antihielo del limpiapara-
brisas* ( P.352)
*: Si el vehículo dispone de ello
Esta función sirve para evitar la acumu-
lación de hielo en el parabrisas y en las
rasquetas del limpiaparabrisas.
Las funciones pueden activarse y
desactivarse .
Toque el dispositivo antihielo del limpia-
parabrisas en la pantalla multimedia.
El indicador se enciende cuando el sistema
está activado.
El dispositivo antihiel o del limpiaparabrisas
se desactivará automáticamente después
de unos 15 minutos.
Dispositivo antihielo del limpiapara-
brisas
Dispositivo antihielo del limpia-
parabrisas (si el vehículo dis-
pone de ello)
L V
ADVERTENCIA
■Para evitar quemaduras
No toque el cristal de la parte inferior del parabrisas ni los laterales de los montan-
tes delanteros cuando esté activado el dis- positivo antihielo del limpiaparabrisas.
Pantalla de control del aire
acondicionado trasero
L V
Page 355 of 614

353
6
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
Si no realiza ninguna operación durante más de 20 segundos después de cambiar a la pantalla de funcionamiento del aire acon-
dicionado trasero, se volverá a la pantalla de funcionamiento del aire acondicionado delantero.
Ajustar la temperatura de los asien-
tos traseros
Ajustar el modo de caudal de aire
de los asientos traseros
: El aire fluye hacia la parte superior del
cuerpo
: El aire fluye hacia la parte superior del
cuerpo y hacia los pies
: El aire fluye hacia los pies
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
varían en función del modo de caudal
de aire seleccionado.
■Ajuste de la dirección del caudal
de aire y apertura/cierre de las
salidas de aire
Parte delantera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
Parte trasera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
Funcionamiento y disposición
de las salidas de aire

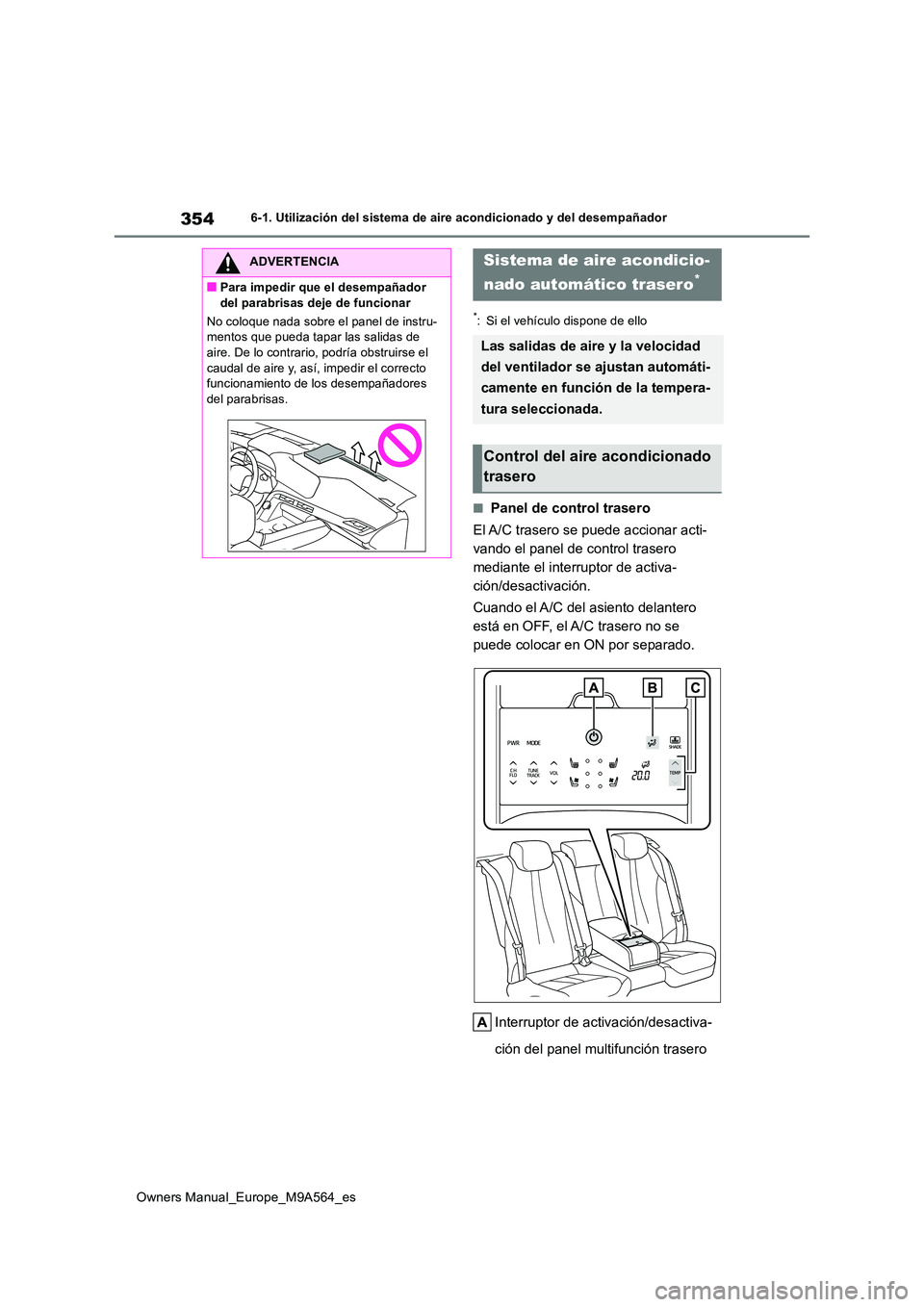

Page 356 of 614

354
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
*: Si el vehículo dispone de ello
■Panel de control trasero
El A/C trasero se puede accionar acti-
vando el panel de control trasero
mediante el interruptor de activa-
ción/desactivación.
Cuando el A/C del asiento delantero
está en OFF, el A/C trasero no se
puede colocar en ON por separado.
Interruptor de activación/desactiva-
ción del panel multifunción trasero
ADVERTENCIA
■Para impedir que el desempañador
del parabrisas deje de funcionar
No coloque nada sobre el panel de instru- mentos que pueda tapar las salidas de aire. De lo contrario, podría obstruirse el
caudal de aire y, así, impedir el correcto funcionamiento de los desempañadores del parabrisas.
Sistema de aire acondicio-
nado automático trasero*
Las salidas de aire y la velocidad
del ventilador se ajustan automáti-
camente en función de la tempera-
tura seleccionada.
Control del aire acondicionado
trasero

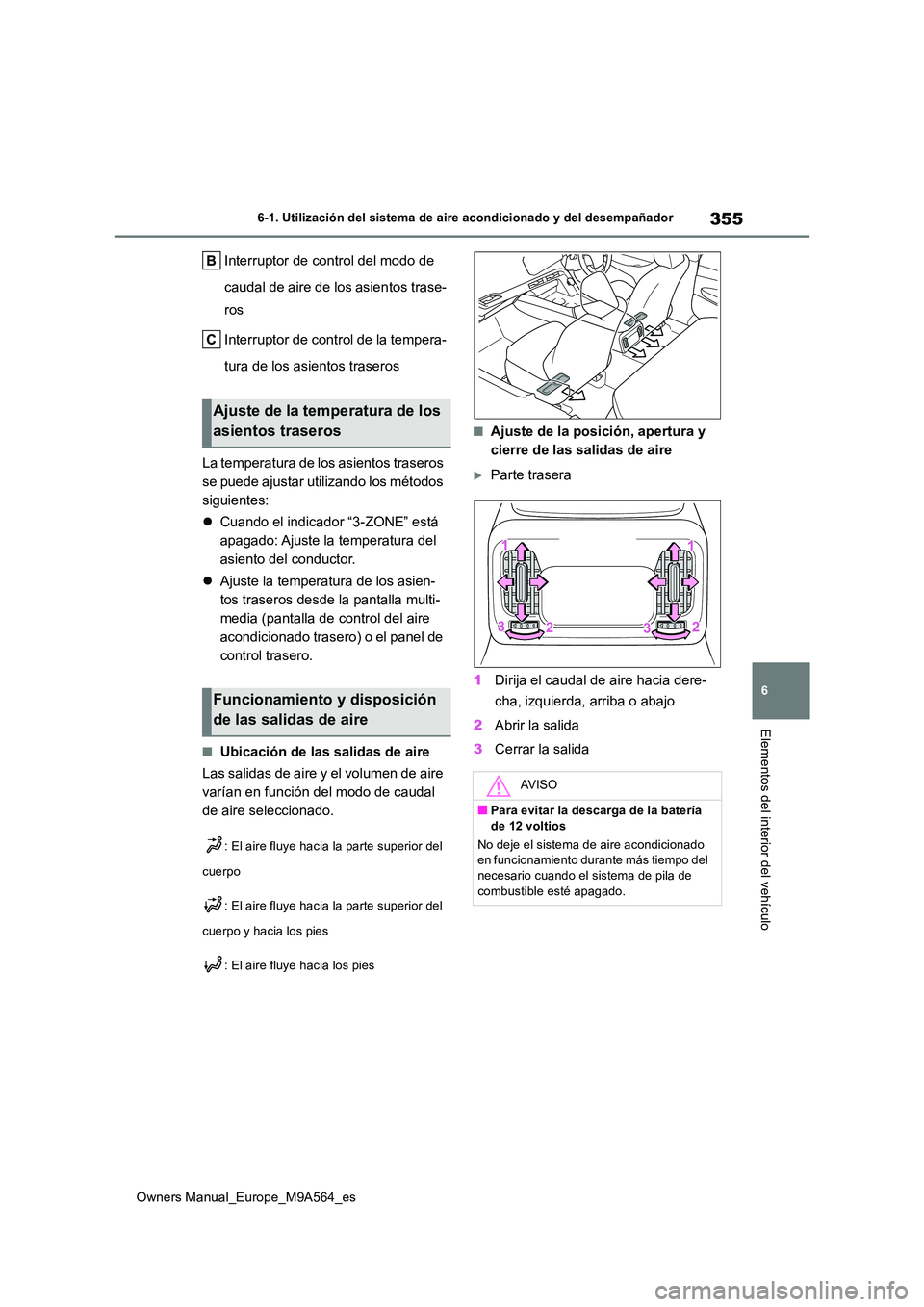

Page 357 of 614

355
6
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
Interruptor de control del modo de
caudal de aire de los asientos trase-
ros
Interruptor de control de la tempera-
tura de los asientos traseros
La temperatura de los asientos traseros
se puede ajustar utilizando los métodos
siguientes:
Cuando el indicador “3-ZONE” está
apagado: Ajuste la temperatura del
asiento del conductor.
Ajuste la temperatura de los asien-
tos traseros desde la pantalla multi-
media (pantalla de control del aire
acondicionado trasero) o el panel de
control trasero.
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
varían en función del modo de caudal
de aire seleccionado.
: El aire fluye hacia la parte superior del
cuerpo
: El aire fluye hacia la parte superior del
cuerpo y hacia los pies
: El aire fluye hacia los pies
■Ajuste de la posición, apertura y
cierre de las salidas de aire
Parte trasera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
Ajuste de la temperatura de los
asientos traseros
Funcionamiento y disposición
de las salidas de aire
AV I S O
■Para evitar la descarga de la batería
de 12 voltios
No deje el sistema de aire acondicionado en funcionamiento durante más tiempo del necesario cuando el sistema de pila de
combustible esté apagado.
Page 358 of 614

356
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
*: Si el vehículo dispone de ello

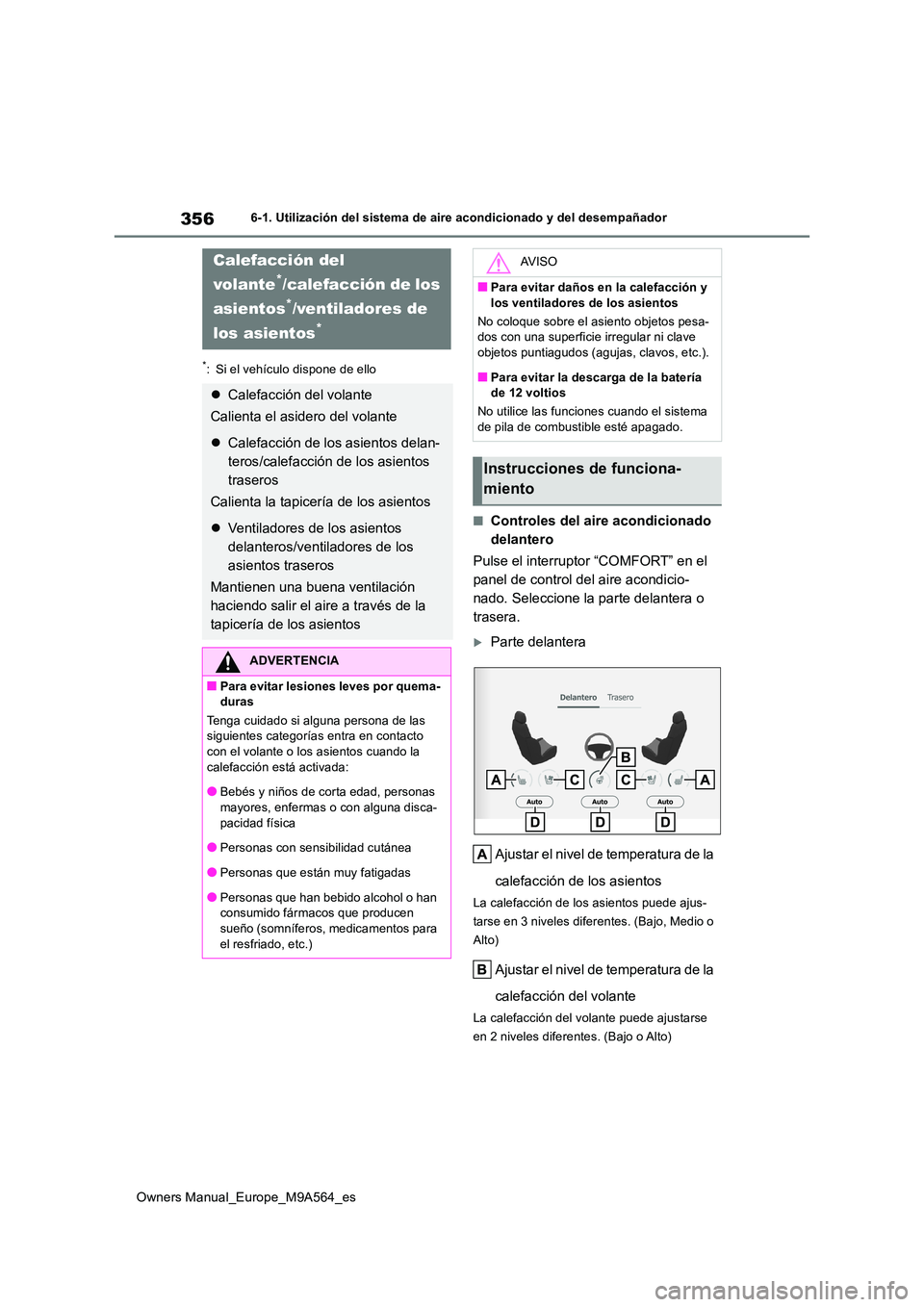

■Controles del aire acondicionado
delantero
Pulse el interruptor “COMFORT” en el
panel de control del aire acondicio-
nado. Seleccione la parte delantera o
trasera.
Parte delantera
Ajustar el nivel de temperatura de la
calefacción de los asientos
La calefacción de los asientos puede ajus-
tarse en 3 niveles diferentes. (Bajo, Medio o
Alto)
Ajustar el nivel de temperatura de la
calefacción del volante
La calefacción del volante puede ajustarse
en 2 niveles diferentes. (Bajo o Alto)
Calefacción del
volante*/calefacción de los
asientos*/ventiladores de
los asientos*
Calefacción del volante
Calienta el asidero del volante
Calefacción de los asientos delan-
teros/calefacción de los asientos
traseros
Calienta la tapicería de los asientos
Ventiladores de los asientos
delanteros/ventiladores de los
asientos traseros
Mantienen una buena ventilación
haciendo salir el aire a través de la
tapicería de los asientos
ADVERTENCIA
■Para evitar lesiones leves por quema- duras
Tenga cuidado si alguna persona de las siguientes categorías entra en contacto con el volante o los asientos cuando la
calefacción está activada:
●Bebés y niños de corta edad, personas mayores, enfermas o con alguna disca-
pacidad física
●Personas con sensibilidad cutánea
●Personas que están muy fatigadas
●Personas que han bebido alcohol o han consumido fármacos que producen sueño (somníferos, medicamentos para
el resfriado, etc.)
AV I S O
■Para evitar daños en la calefacción y
los ventiladores de los asientos
No coloque sobre el asiento objetos pesa- dos con una superficie irregular ni clave objetos puntiagudos (agujas, clavos, etc.).
■Para evitar la descarga de la batería de 12 voltios
No utilice las funciones cuando el sistema de pila de combustible esté apagado.
Instrucciones de funciona-
miento
Page 359 of 614

357
6
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo

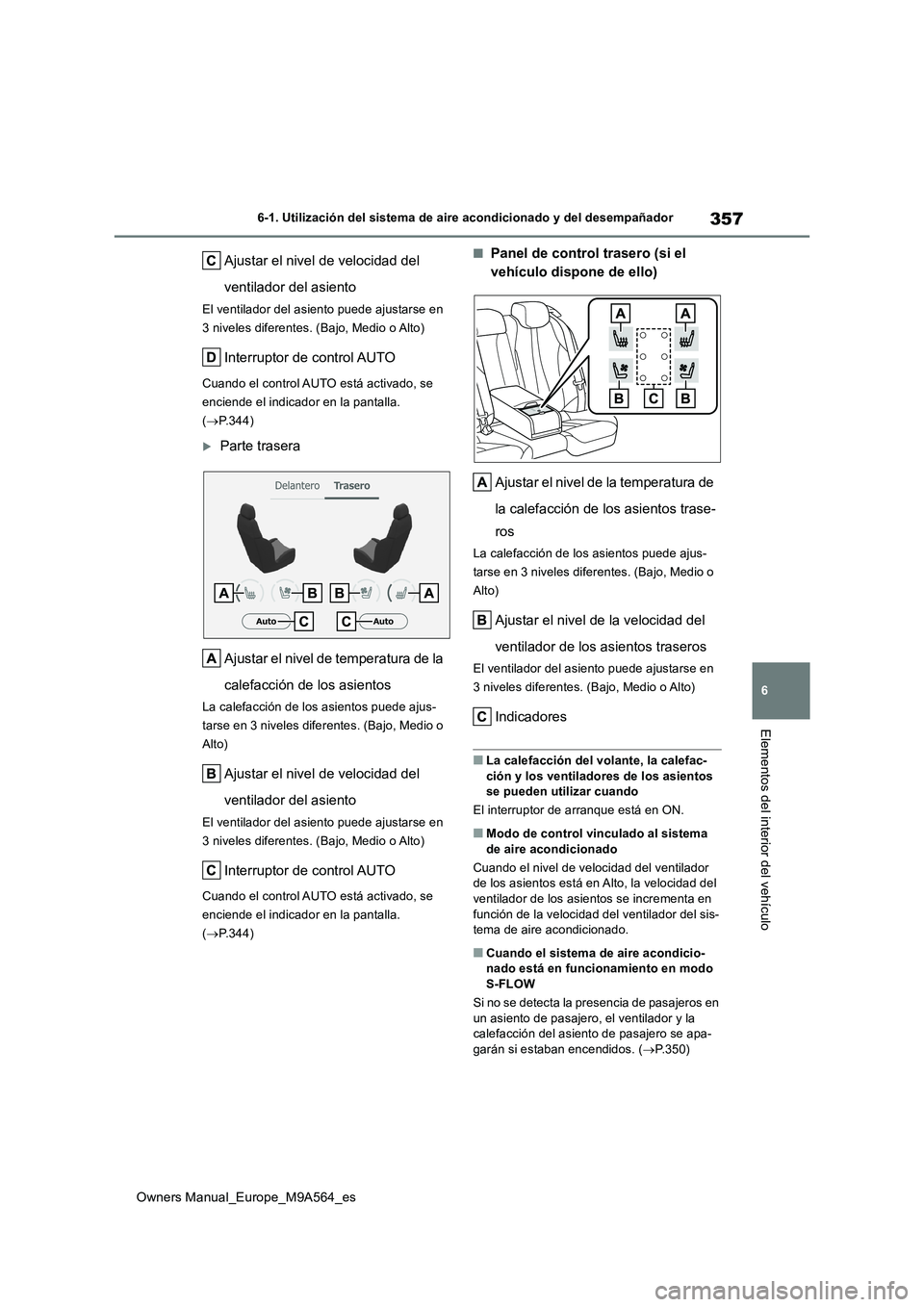

Ajustar el nivel de velocidad del
ventilador del asiento
El ventilador del asiento puede ajustarse en
3 niveles diferentes. (Bajo, Medio o Alto)
Interruptor de control AUTO
Cuando el control AUTO está activado, se
enciende el indicador en la pantalla.
( P.344)
Parte trasera
Ajustar el nivel de temperatura de la
calefacción de los asientos
La calefacción de los asientos puede ajus-
tarse en 3 niveles diferentes. (Bajo, Medio o
Alto)
Ajustar el nivel de velocidad del
ventilador del asiento
El ventilador del asiento puede ajustarse en
3 niveles diferentes. (Bajo, Medio o Alto)
Interruptor de control AUTO
Cuando el control AUTO está activado, se
enciende el indicador en la pantalla.
( P.344)
■Panel de control trasero (si el
vehículo dispone de ello)
Ajustar el nivel de la temperatura de
la calefacción de los asientos trase-
ros
La calefacción de los asientos puede ajus-
tarse en 3 niveles diferentes. (Bajo, Medio o
Alto)
Ajustar el nivel de la velocidad del
ventilador de los asientos traseros
El ventilador del asiento puede ajustarse en
3 niveles diferentes. (Bajo, Medio o Alto)
Indicadores
■La calefacción del volante, la calefac- ción y los ventiladores de los asientos se pueden utilizar cuando
El interruptor de arranque está en ON.
■Modo de control vinculado al sistema
de aire acondicionado
Cuando el nivel de velocidad del ventilador de los asientos está en Alto, la velocidad del ventilador de los asientos se incrementa en
función de la velocidad del ventilador del sis- tema de aire acondicionado.
■Cuando el sistema de aire acondicio-nado está en funcionamiento en modo
S-FLOW
Si no se detecta la presencia de pasajeros en un asiento de pasajero, el ventilador y la calefacción del asiento de pasajero se apa-
garán si estaban encendidos. ( P.350)
Page 360 of 614

358
Owners Manual_Europe_M9A564_es
6-1. Utilización del sistema de aire acondicionado y del desempañador

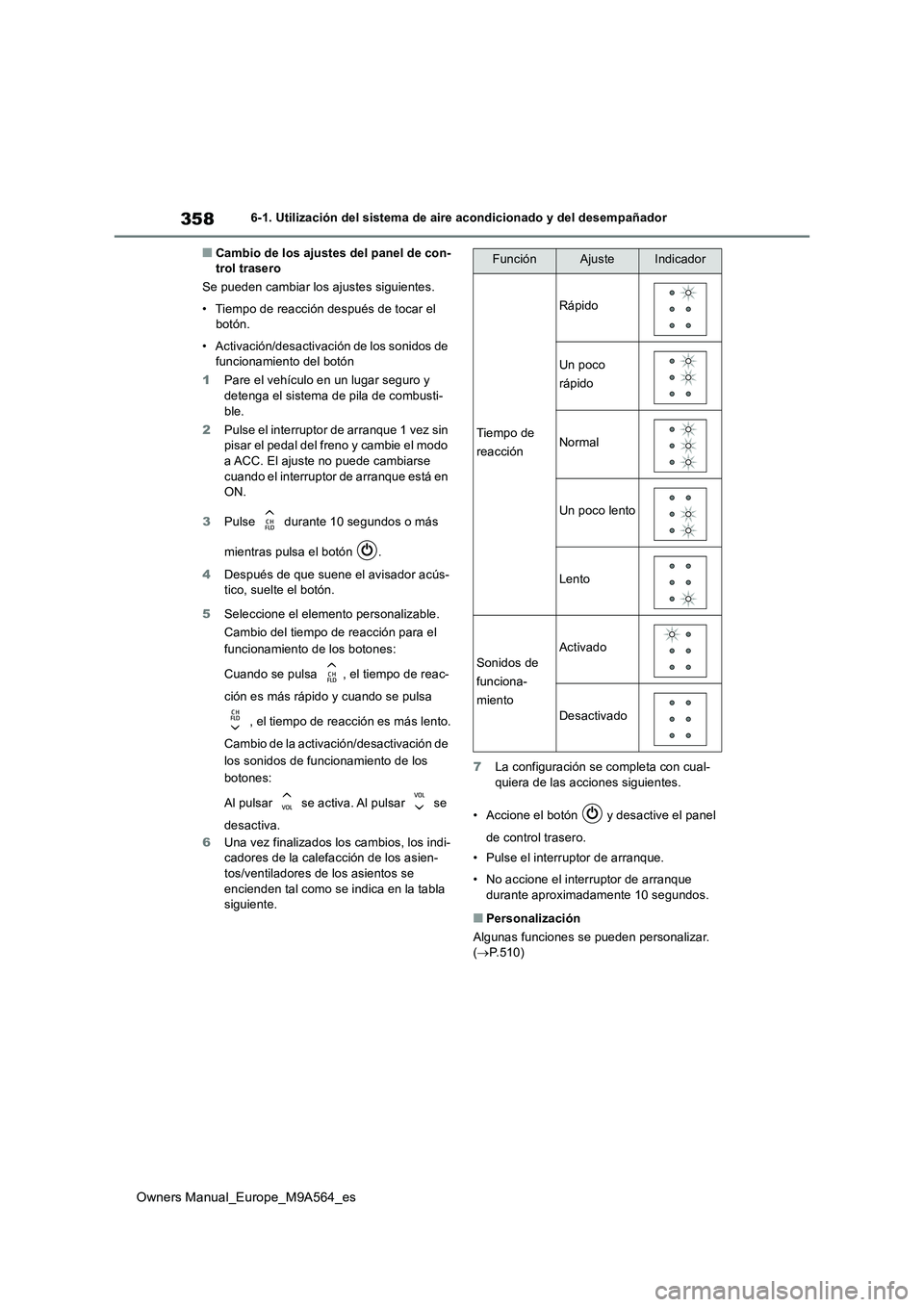

■Cambio de los ajustes del panel de con- trol trasero
Se pueden cambiar los ajustes siguientes.
• Tiempo de reacción después de tocar el botón.
• Activación/desactivación de los sonidos de funcionamiento del botón
1 Pare el vehículo en un lugar seguro y detenga el sistema de pila de combusti-
ble.
2 Pulse el interruptor de arranque 1 vez sin pisar el pedal del freno y cambie el modo a ACC. El ajuste no puede cambiarse
cuando el interruptor de arranque está en ON.
3 Pulse durante 10 segundos o más
mientras pulsa el botón .
4 Después de que suene el avisador acús- tico, suelte el botón.
5 Seleccione el elemento personalizable.
Cambio del tiempo de reacción para el
funcionamiento de los botones:
Cuando se pulsa , el tiempo de reac-
ción es más rápido y cuando se pulsa
, el tiempo de reacción es más lento.
Cambio de la activación/desactivación de
los sonidos de funcionamiento de los
botones:
Al pulsar se activa. Al pulsar se
desactiva.
6 Una vez finalizados los cambios, los indi- cadores de la calefacción de los asien-tos/ventiladores de los asientos se
encienden tal como se indica en la tabla siguiente.
7 La configuración se completa con cual- quiera de las acciones siguientes.
• Accione el botón y desactive el panel
de control trasero.
• Pulse el interruptor de arranque.
• No accione el interruptor de arranque
durante aproximadamente 10 segundos.
■Personalización
Algunas funciones se pueden personalizar. ( P.510)
FunciónAjusteIndicador
Tiempo de
reacción
Rápido
Un poco
rápido
Normal
Un poco lento
Lento
Sonidos de
funciona-
miento
Activado
Desactivado
