4014-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)
OPMERKING
■Als de Toyota Parking Assist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er
geen piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstr alen of
stoom.
Anders kan de sensor defect raken.
PRIUS_OM_OM47B56E_(EE).book Page 401 Friday, July 29, 2016 1 1:35 AM

4024-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
Intelligent sonarsysteem∗
Het systeem werkt in de volgende situaties wanneer in de rijrichting
van de auto een obstake l wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te
laat ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
∗: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voor-
doen bij het parkeren of het rijden met een lage snelheid en de
auto plotseling naar voren beweegt doordat het gaspedaal per
ongeluk wordt ingetrapt, of wanneer de auto in beweging treedt
doordat de verkeerde schakelstand wordt geselecteerd, signalere n
de sensoren obstakels voor en achter de auto in de rijrichting van
de auto en werkt het systeem om de gevolgen van een aanrijding
met obstakels als een muur z o veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
PRIUS_OM_OM47B56E_(EE).book Page 402 Friday, July 29, 2016 1 1:35 AM

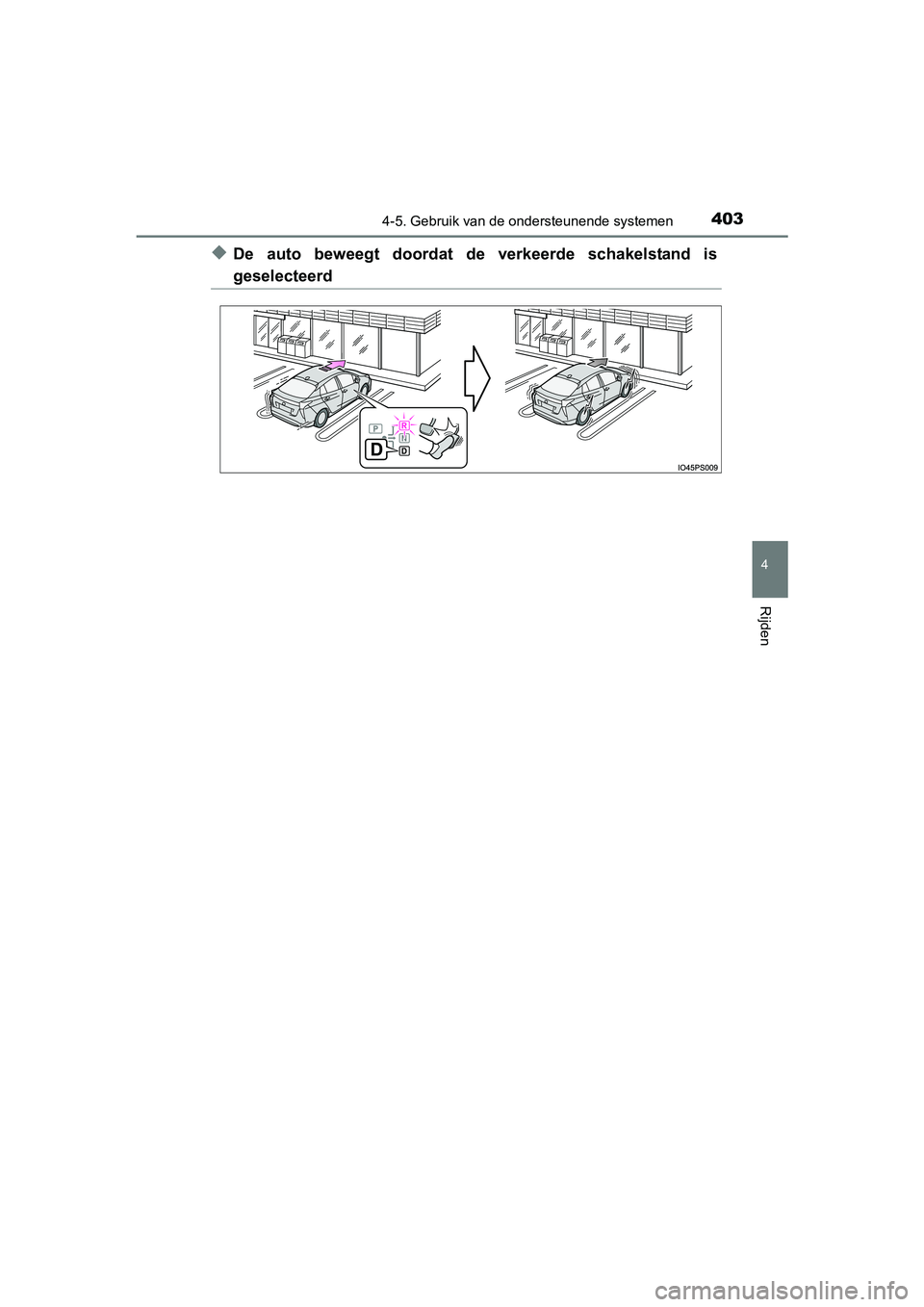

4034-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)
◆De auto beweegt doordat de verkeerde schakelstand is
geselecteerd
PRIUS_OM_OM47B56E_(EE).book Page 403 Friday, July 29, 2016 11:35 AM

4044-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Het intelligente sonarsysteem kan worden ingeschakeld/uitgescha-
keld via het scherm ( →Blz. 152) van het multi-informatiedisplay.
Wanneer het intelligente sonar-
systeem is uitgeschakeld, brandt
het controlelampje OFF van dat
systeem.
Wanneer het intelligente sonarsysteem is uitgeschakeld, wordt d e werking
van het systeem pas hervat wanneer de functie weer wordt ingesc hakeld
via het instelscherm op het multi-informatiedisplay. (De werking van het
systeem wordt niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van het intelligente sonarsysteem
PRIUS_OM_OM47B56E_(EE).book Page 404 Friday, July 29, 2016 1 1:35 AM

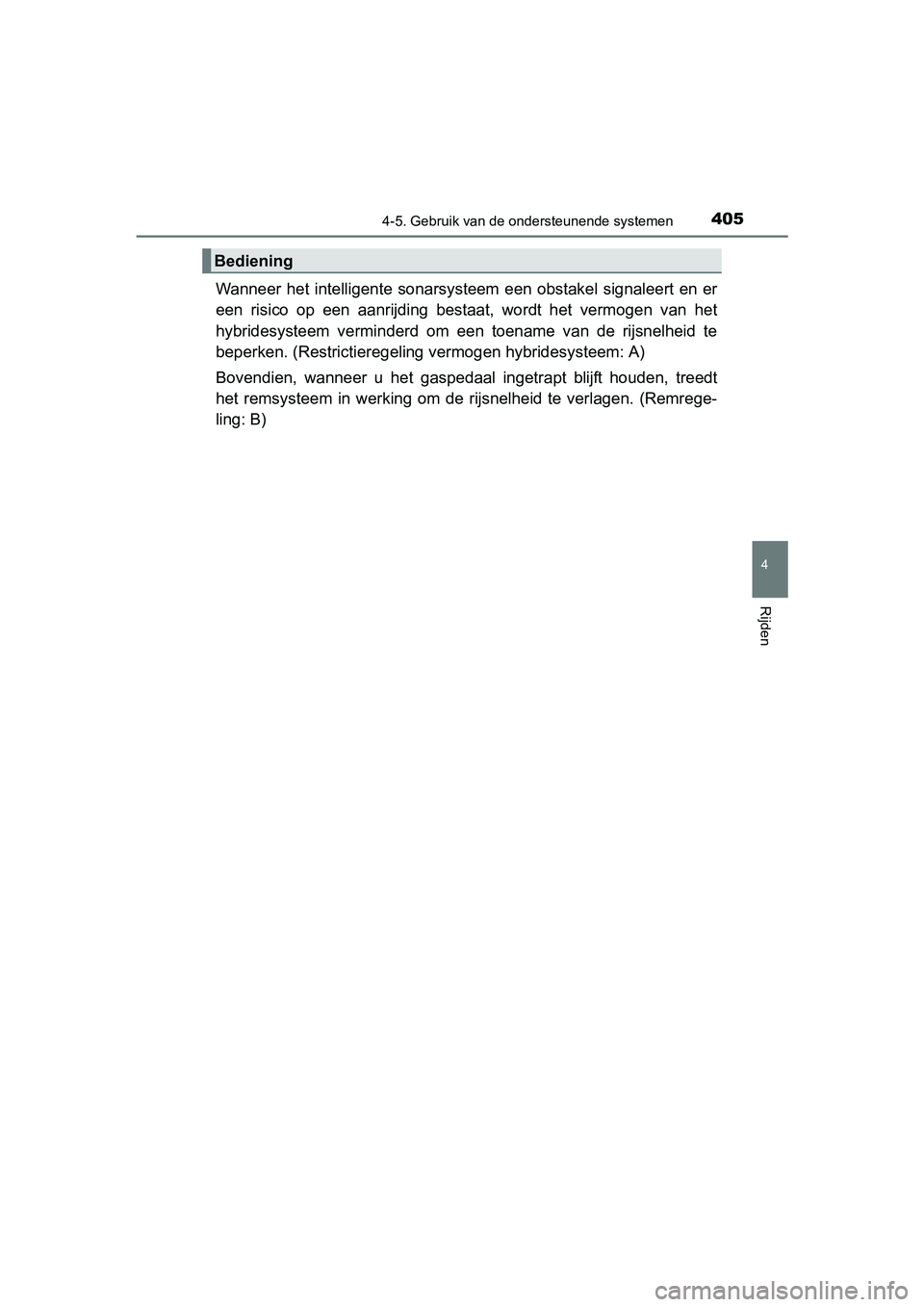

4054-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)
Wanneer het intelligente sonarsysteem een obstakel signaleert en er
een risico op een aanrijding bestaat, wordt het vermogen van he t
hybridesysteem verminderd om een toename van de rijsnelheid te
beperken. (Restrictieregeling vermogen hybridesysteem: A)
Bovendien, wanneer u het gaspedaal ingetr apt blijft houden, treedt
het remsysteem in werking om de rijsnelheid te verlagen. (Remre ge-
ling: B)
Bediening
PRIUS_OM_OM47B56E_(EE).book Page 405 Friday, July 29, 2016 1 1:35 AM

4064-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AANUIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
PRIUS_OM_OM47B56E_(EE).book Page 406 Friday, July 29, 2016 1
1:35 AM

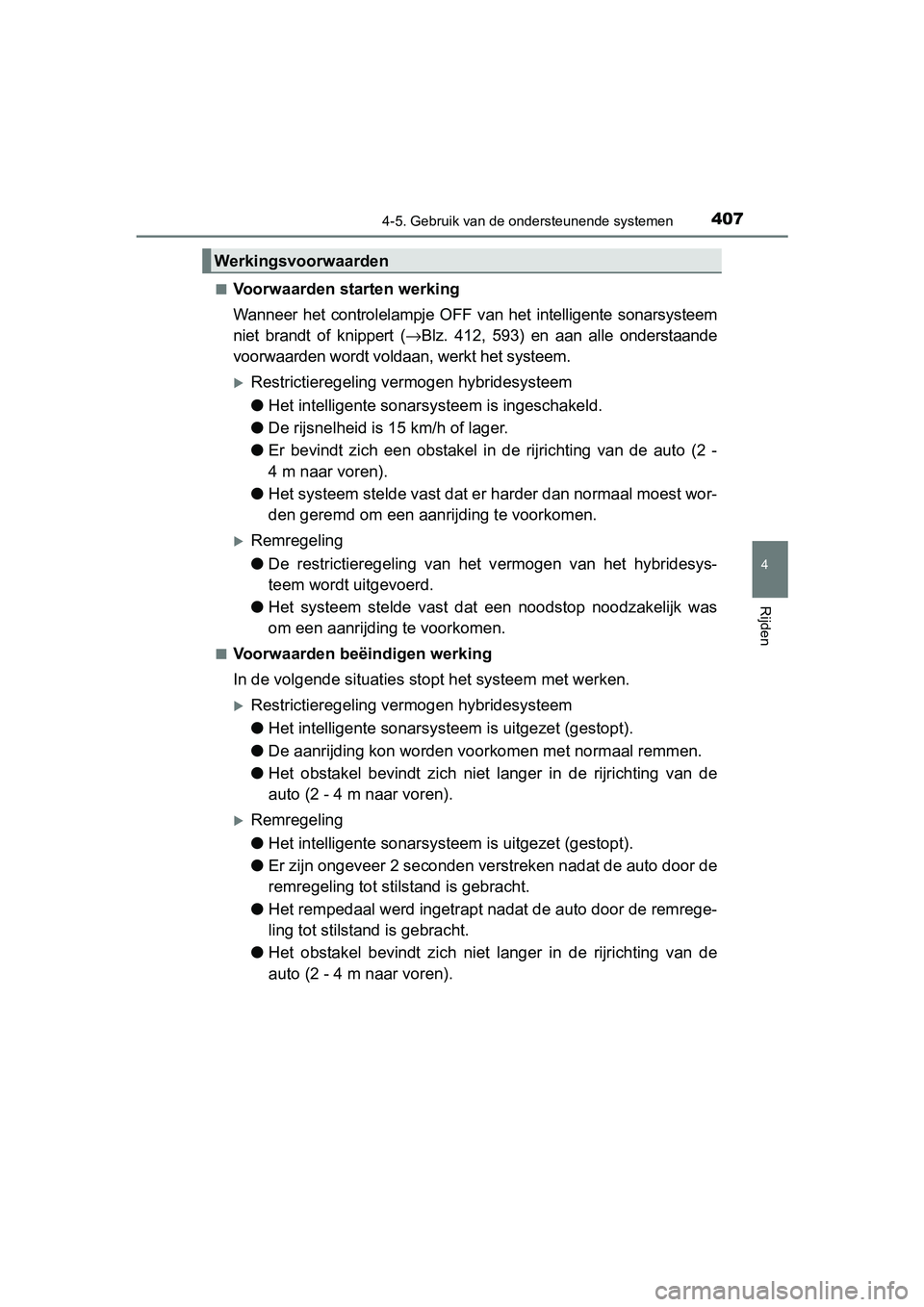

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)■
Voorwaarden starten werking
Wanneer het controlelampje OFF van het intelligen
te sonarsysteem
niet brandt of knippert ( →Blz. 412, 593) en aan alle onderstaande
voorwaarden wordt volda an, werkt het systeem.
Restrictieregeling vermogen hybridesysteem
●Het intelligente sonarsy steem is ingeschakeld.
● De rijsnelheid is 15 km/h of lager.
● Er bevindt zich een obstakel in de rijrichting van de auto (2 -
4 m naar voren).
● Het systeem stelde vast dat er harder dan normaal moest wor-
den geremd om een aanrijding te voorkomen.
Remregeling
● De restrictieregeling van het v ermogen van het hybridesys-
teem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was
om een aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties st opt het systeem met werken.
Restrictieregeling vermogen hybridesysteem
●Het intelligente sonarsysteem is uitgezet (gestopt).
● De aanrijding kon worden vo orkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de
auto (2 - 4 m naar voren).
Remregeling
●Het intelligente sonarsysteem is uitgezet (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de
remregeling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remrege-
ling tot stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de
auto (2 - 4 m naar voren).
Werkingsvoorwaarden
PRIUS_OM_OM47B56E_(EE).book Page 407 Friday, July 29, 2016 1 1:35 AM

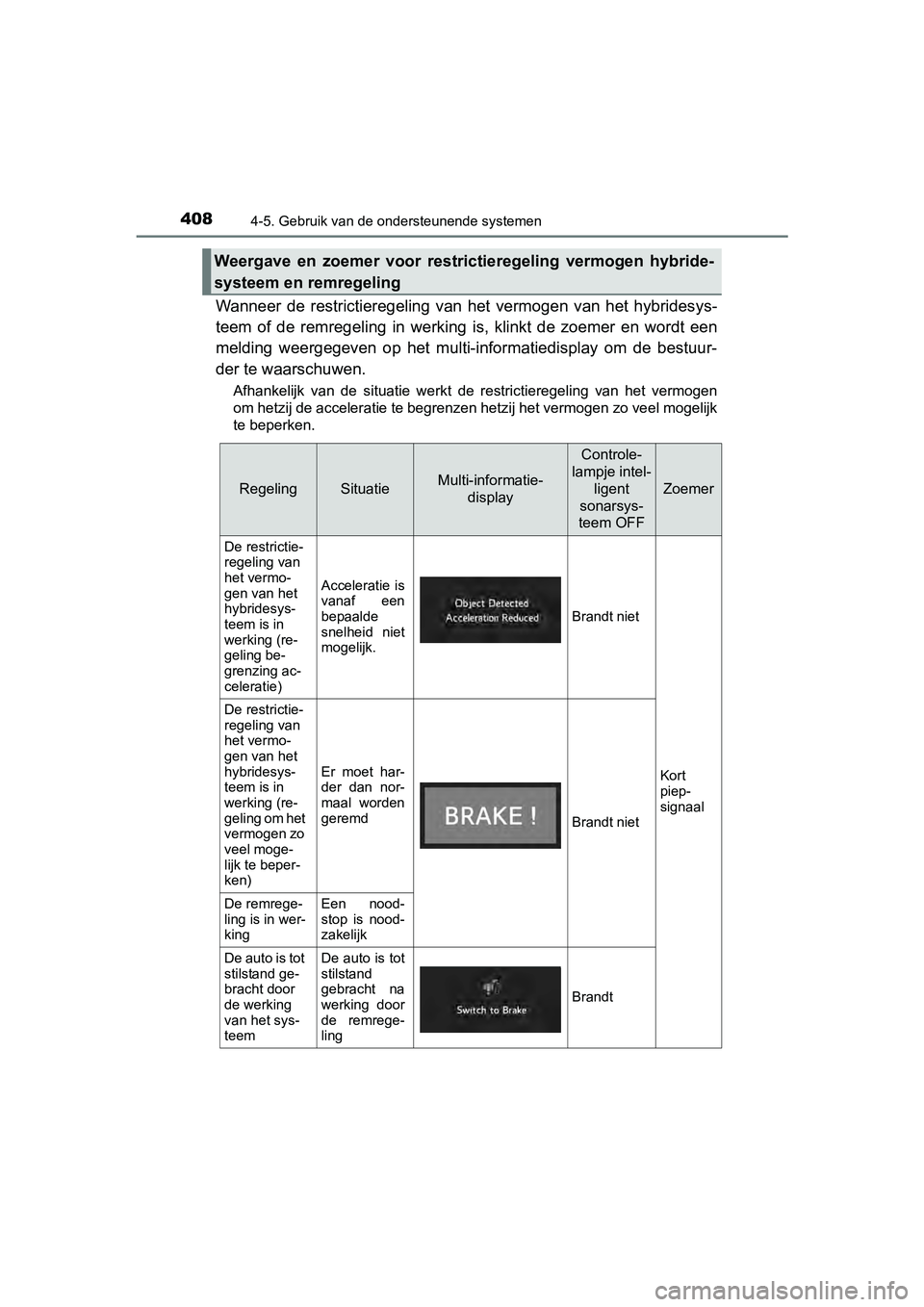

4084-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
Wanneer de restrictieregeling van het vermogen van het hybridesys-
teem of de remregeling in werking is, klinkt de zoemer en wordt een
melding weergegeven op het multi-informatiedisplay om de bestuu r-
der te waarschuwen.
Afhankelijk van de situatie werkt de restrictieregeling van het vermogen
om hetzij de acceleratie te begrenzen hetzij het vermogen zo ve el mogelijk
te beperken.
Weergave en zoemer voor restrictieregeling vermogen hybride-
systeem en remregeling
RegelingSituatieMulti-informatie- display
Controle-
lampje intel-
ligent
sonarsys-
teem OFF
Zoemer
De restrictie-
regeling van
het vermo-
gen van het
hybridesys-
teem is in
werking (re-
geling be-
grenzing ac-
celeratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort
piep-
signaal
De restrictie-
regeling van
het vermo-
gen van het
hybridesys-
teem is in
werking (re-
geling om het
vermogen zo
veel moge-
lijk te beper-
ken)
Er moet har-
der dan nor-
maal worden
geremd
Brandt niet
De remrege-
ling is in wer-
kingEen nood-
stop is nood-
zakelijk
De auto is tot
stilstand ge-
bracht door
de werking
van het sys-
teemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
PRIUS_OM_OM47B56E_(EE).book Page 408 Friday, July 29, 2016 1 1:35 AM

4094-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)
■Signaleringsgebied sensoren
Het detectiebereik van het intelligente sonarsysteem verschilt van dat van het
sonarsysteem ( →Blz. 395).
Daardoor wordt het intelligente sonarsysteem mogelijk niet ingeschakeld, ook
al signaleert het sonarsysteem een obstakel en wordt er een waa rschuwing
gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking va n het sys-
teem, wordt het intelligente sonarsysteem uitgeschakeld en bran dt het con-
trolelampje OFF van dat systeem.
■ Systeemherstel
Wanneer het intelligente sonarsysteem wordt uitgeschakeld door de werking
van het systeem en u de werking ervan wilt hervatten, schakel d an het intelli-
gente sonarsysteem weer in ( →Blz. 390) of zet het contact UIT en weer AAN.
Wanneer de auto rijdt terwijl een obstakel zich niet langer in de rijrichting van
de auto bevindt of wanneer de rijrichting van de auto wijzigt ( bijvoorbeeld
wanneer u eerst vooruit reedt en vervolgens achteruit en vice versa), wordt
de werking van het systeem automatisch hervat.
■ Obstakels die niet door de sen soren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflec-
teren. (Met name mensen die bepaalde soorten kleding dragen worden
mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die nie t in een
rechte hoek ten opzichte van de rijrichting van de auto staan, ongelijkmatige
of golvende objecten
● Lage objecten
● Dunne objecten zoals een draad, hek, touw of paal onder een ver keersbord
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer sonarsysteem
Als, ongeacht of het sonarsysteem AAN of UIT is ( →Blz. 390), het intelligente
sonarsysteem niet is uitgeschakeld ( →Blz. 404) en de sensoren voor en ach-
ter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de
zoemer van het sonarsysteem en wordt er een melding gegeven ove r de
geschatte afstand tot het obstakel.
PRIUS_OM_OM47B56E_(EE).book Page 409 Friday, July 29, 2016 1 1:35 AM

4104-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op
een aanrijding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen
kans op een aanrijding is.
● Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij spoorwegovergangen, tolpoort jes en
parkeerplaatsen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer e r in een
smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zo als voor
afwatering wordt gebruikt
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door wat er als gevolg van een overstroomde weg
●Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijde ren zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw
auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij mist,
sneeuw of een zandstorm
● Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een sonarsysteem van een ander voertuig, een voertuig signa-
leringssysteem, de motor van een motorfiets of de luchtremmen v an een
groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergr ondver-
lichting (met name fluorescerende), mistlampen, een spatbordant enne of
een draadloze antenne) zijn in de buurt van de sensoren geplaat st
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of
in een gebied waar het gras hoog is
