TOYOTA PRIUS PLUG-IN HYBRID 2016 Omistajan Käsikirja (in Finnish)

3415-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

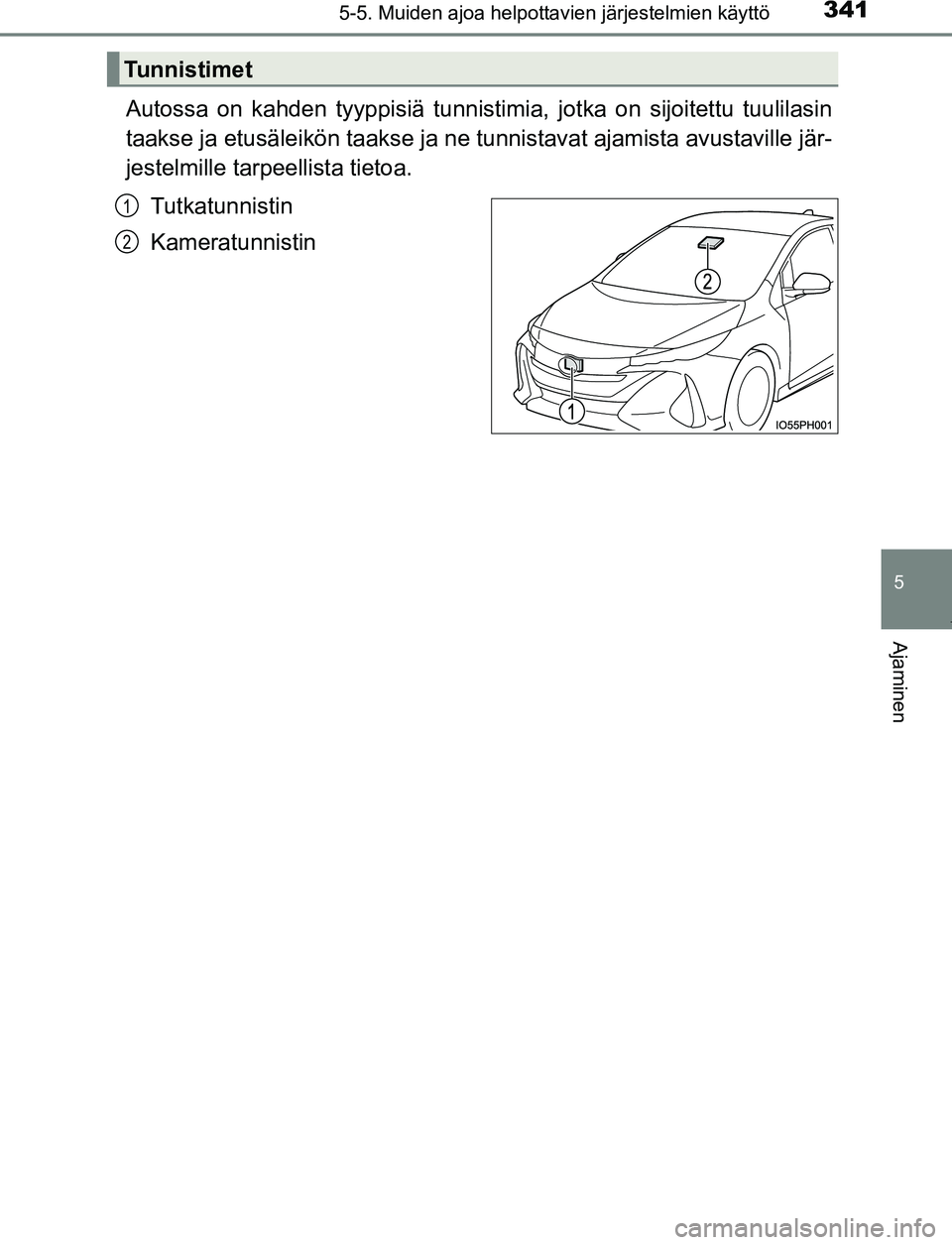

Autossa on kahden tyyppisiä tunnistimia, jotka on sijoitettu tuulilasin
taakse ja etusäleikön taakse ja ne tunnistavat ajamista avustaville jär-
jestelmille tarpeellista tietoa.
Tutkatunnistin
Kameratunnistin
Tunnistimet
1
2
OM47A89FI.book Page 341 Monday, February 13, 2017 3:39 PM

3425-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
VAROITUS

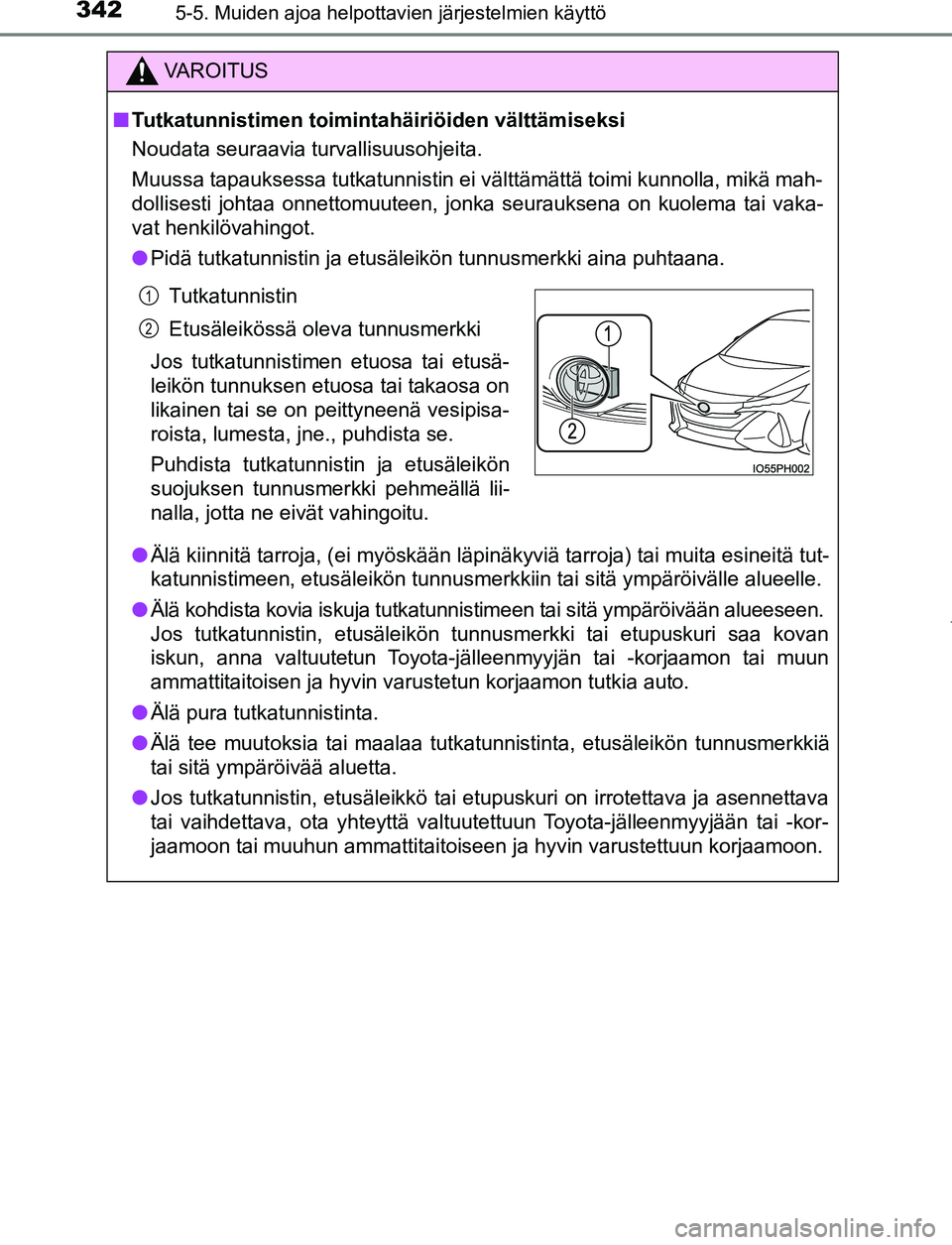

■ Tutkatunnistimen toimintahäiriöiden välttämiseksi
Noudata seuraavia turvallisuusohjeita.
Muussa tapauksessa tutkatunnistin ei välttämättä toimi kunnolla, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vaka-
vat henkilövahingot.
● Pidä tutkatunnistin ja etusäleikön tunnusmerkki aina puhtaana.
● Älä kiinnitä tarroja, (ei myöskään läpinäkyviä tarroja) tai muita esineitä tut-
katunnistimeen, etusäleikön tunnusmerkkiin tai sitä ympäröivälle alueelle.
● Älä kohdista kovia iskuja tutkatunnistimeen tai sitä ympäröivään alueeseen.
Jos tutkatunnistin, etusäleikön tunnusmerkki tai etupuskuri saa kovan
iskun, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
● Älä pura tutkatunnistinta.
● Älä tee muutoksia tai maalaa tutkatunnistinta, etusäleikön tunnusmerkkiä
tai sitä ympäröivää aluetta.
● Jos tutkatunnistin, etusäleikkö tai etupuskuri on irrotettava ja asennettava
tai vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Tutkatunnistin
Etusäleikössä oleva tunnusmerkki
Jos tutkatunnistimen etuosa tai etusä-
leikön tunnuksen etuosa tai takaosa on
likainen tai se on peittyneenä vesipisa-
roista, lumesta, jne., puhdista se.
Puhdista tutkatunnistin ja etusäleikön
suojuksen tunnusmerkki pehmeällä lii-
nalla, jotta ne eivät vahingoitu.
1
2
OM47A89FI.book Page 342 Monday, February 13, 2017 3:39 PM

3435-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
VAROITUS

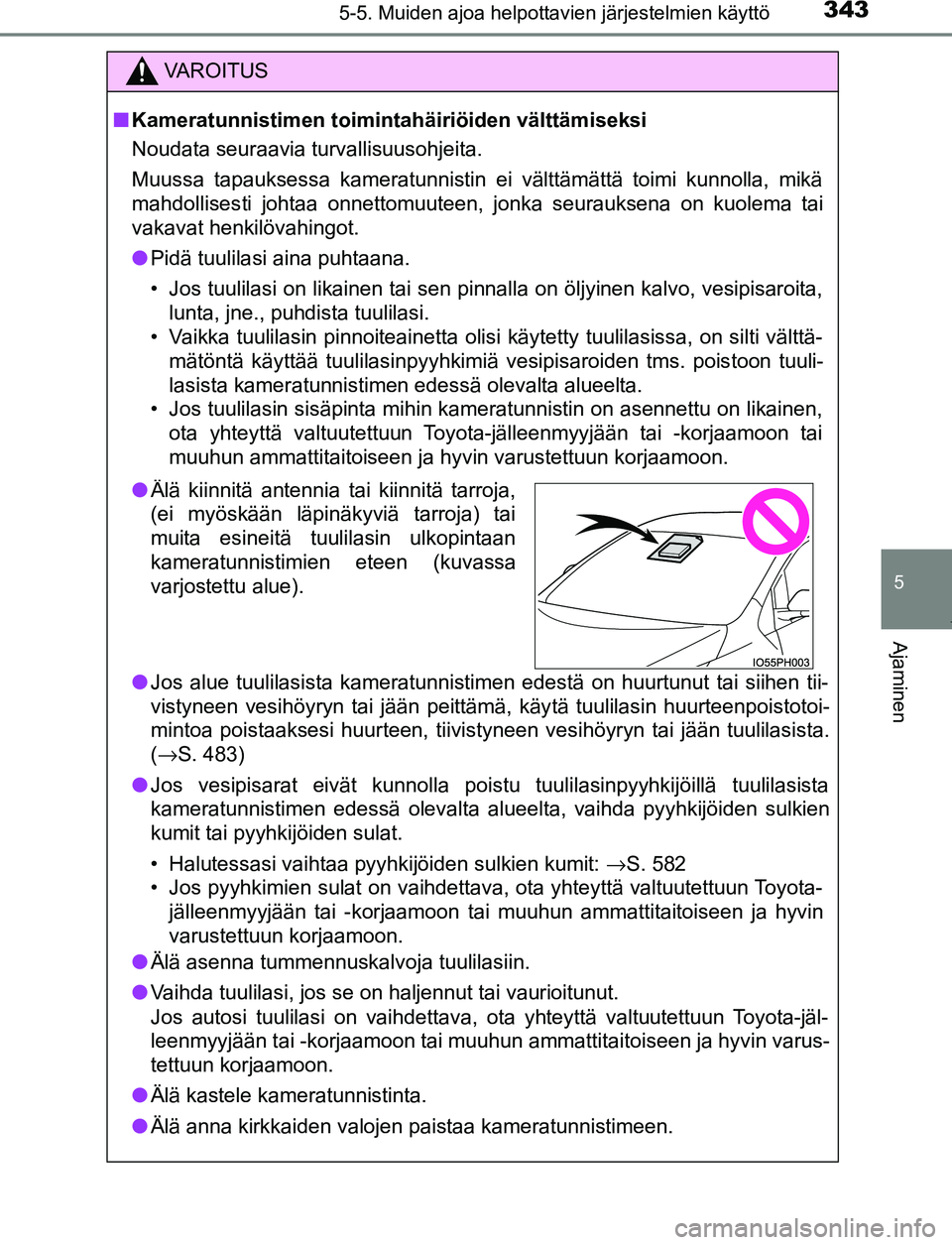

■ Kameratunnistimen toimin tahäiriöiden välttämiseksi
Noudata seuraavia turvallisuusohjeita.
Muussa tapauksessa kameratunnistin ei välttämättä toimi kunnolla, mikä
mahdollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai
vakavat henkilövahingot.
● Pidä tuulilasi aina puhtaana.
• Jos tuulilasi on likainen tai sen pinnalla on öljyinen kalvo, vesipisaroita,
lunta, jne., puhdista tuulilasi.
• Vaikka tuulilasin pinnoiteainetta olisi käytetty tuulilasissa, on silti välttä- mätöntä käyttää tuulilasinpyyhkimiä vesipisaroiden tms. poistoon tuuli-
lasista kameratunnistimen edessä olevalta alueelta.
• Jos tuulilasin sisäpinta mihin kameratunnistin on asennettu on likainen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Jos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tii-
vistyneen vesihöyryn tai jään peittämä, käytä tuulilasin huurteenpoistotoi-
mintoa poistaaksesi huurteen, tiivistyneen vesihöyryn tai jään tuulilasista.
(→S. 483)
● Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista
kameratunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien
kumit tai pyyhkijöiden sulat.
• Halutessasi vaihtaa pyyhkijöiden sulkien kumit: →S. 582
• Jos pyyhkimien sulat on vaihdettava, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
● Älä asenna tummennuskalvoja tuulilasiin.
● Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
● Älä kastele kameratunnistinta.
● Älä anna kirkkaiden valojen paistaa kameratunnistimeen.
●Älä kiinnitä antennia tai kiinnitä tarroja,
(ei myöskään läpinäkyviä tarroja) tai
muita esineitä tuulilasin ulkopintaan
kameratunnistimien eteen (kuvassa
varjostettu alue).
OM47A89FI.book Page 343 Monday, February 13, 2017 3:39 PM

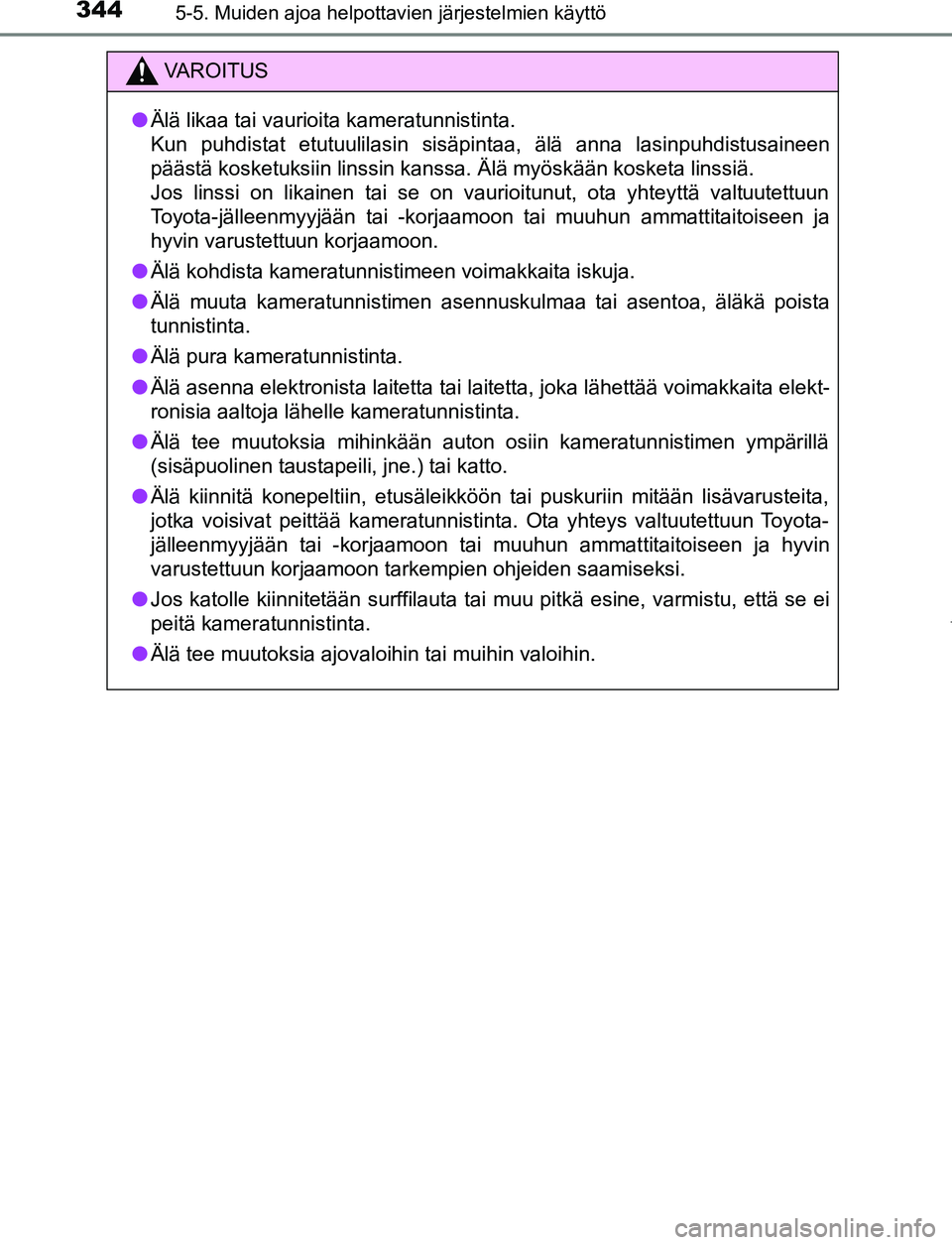

3445-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
VAROITUS
● Älä likaa tai vaurioita kameratunnistinta.
Kun puhdistat etutuulilasin sisäpintaa, älä anna lasinpuhdistusaineen
päästä kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai se on vaurioitunut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
● Älä kohdista kameratunnistimeen voimakkaita iskuja.
● Älä muuta kameratunnistimen asennuskulmaa tai asentoa, äläkä poista
tunnistinta.
● Älä pura kameratunnistinta.
● Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle kameratunnistinta.
● Älä tee muutoksia mihinkään auton osiin kameratunnistimen ympärillä
(sisäpuolinen taustapeili, jne.) tai katto.
● Älä kiinnitä konepeltiin, etusäleikköön tai puskuriin \
mitään lisävarusteita,
jotka voisivat peittää kameratunnistinta. Ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
● Jos katolle kiinnitetään surffilauta tai muu pitkä esine, varmistu, että se ei
peitä kameratunnistinta.
● Älä tee muutoksia ajovaloihin tai muihin valoihin.
OM47A89FI.book Page 344 Monday, February 13, 2017 3:39 PM

3455-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

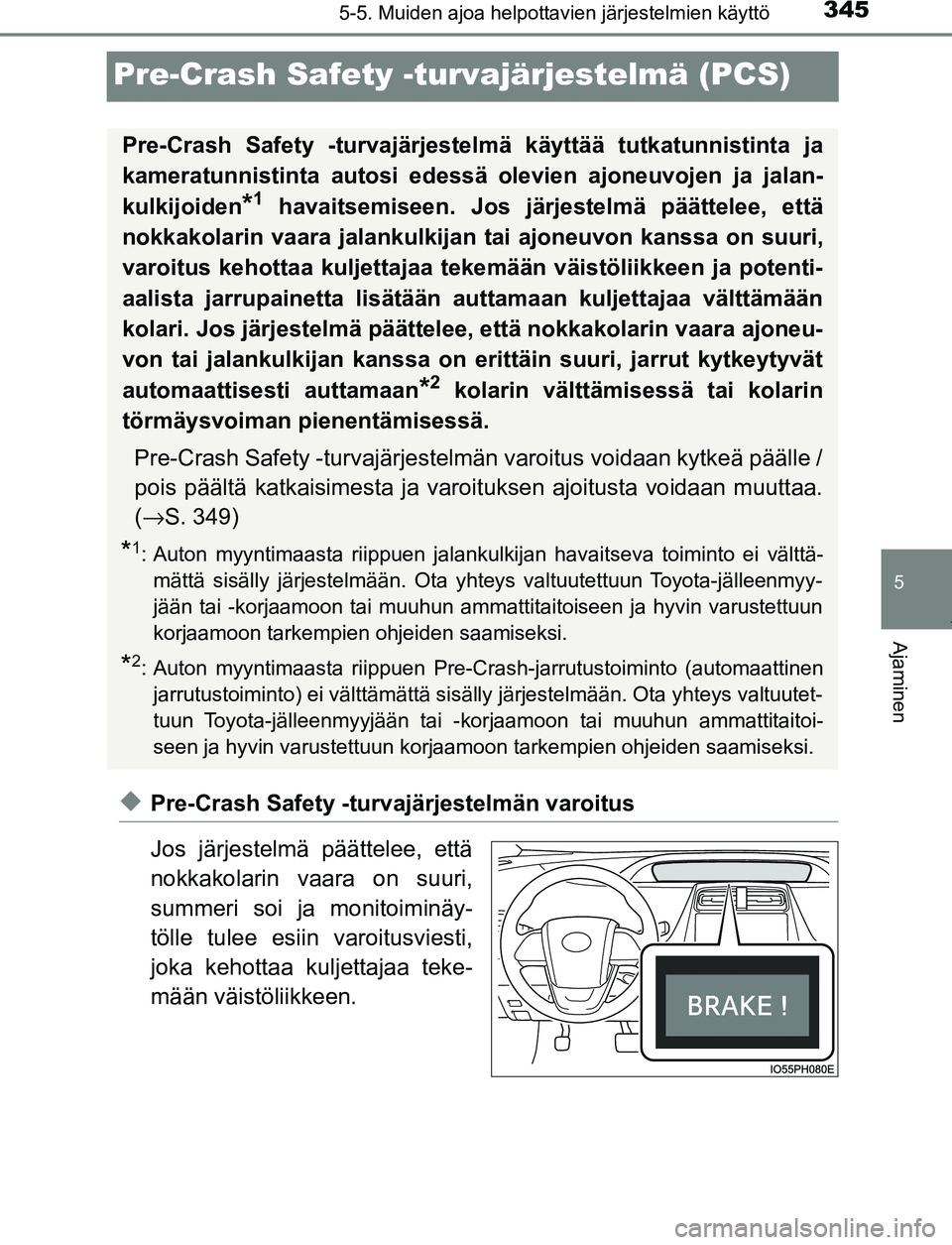

Pre-Crash Safety -turvajärjestelmä (PCS)
◆Pre-Crash Safety -turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
nokkakolarin vaara on suuri,
summeri soi ja monitoiminäy-
tölle tulee esiin varoitusviesti,
joka kehottaa kuljettajaa teke-
mään väistöliikkeen.
Pre-Crash Safety -turvajärjestelmä käyttää tutkatunnistinta ja
kameratunnistinta autosi edessä olevien ajoneuvojen ja jalan-
kulkijoiden
*1 havaitsemiseen. Jos järjestelmä päättelee, että
nokkakolarin vaara jalankulkijan tai ajoneuvon kanssa on suuri,
varoitus kehottaa kuljettajaa tekemään väistöliikkeen ja potenti-
aalista jarrupainetta lisätään auttamaan kuljettajaa välttämään
kolari. Jos järjestelmä päättelee, että nokkakolarin vaara ajoneu-
von tai jalankulkijan kanssa on erittäin suuri, jarrut kytkeytyvät
automaattisesti auttamaan
*2 kolarin välttämisessä tai kolarin
törmäysvoiman pienentämisessä.
Pre-Crash Safety -turvajärjestelmän varoitus voidaan kytkeä päälle /
pois päältä katkaisimesta ja varoit uksen ajoitusta voidaan muuttaa.
( → S. 349)
*1: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään. Ota yhteys valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon tarkempien ohjeiden saamiseksi.
*2: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto (automaattinenjarrutustoiminto) ei välttämättä sisälly järjestelmään. Ota yhteys valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
OM47A89FI.book Page 345 Monday, February 13, 2017 3:39 PM

3465-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

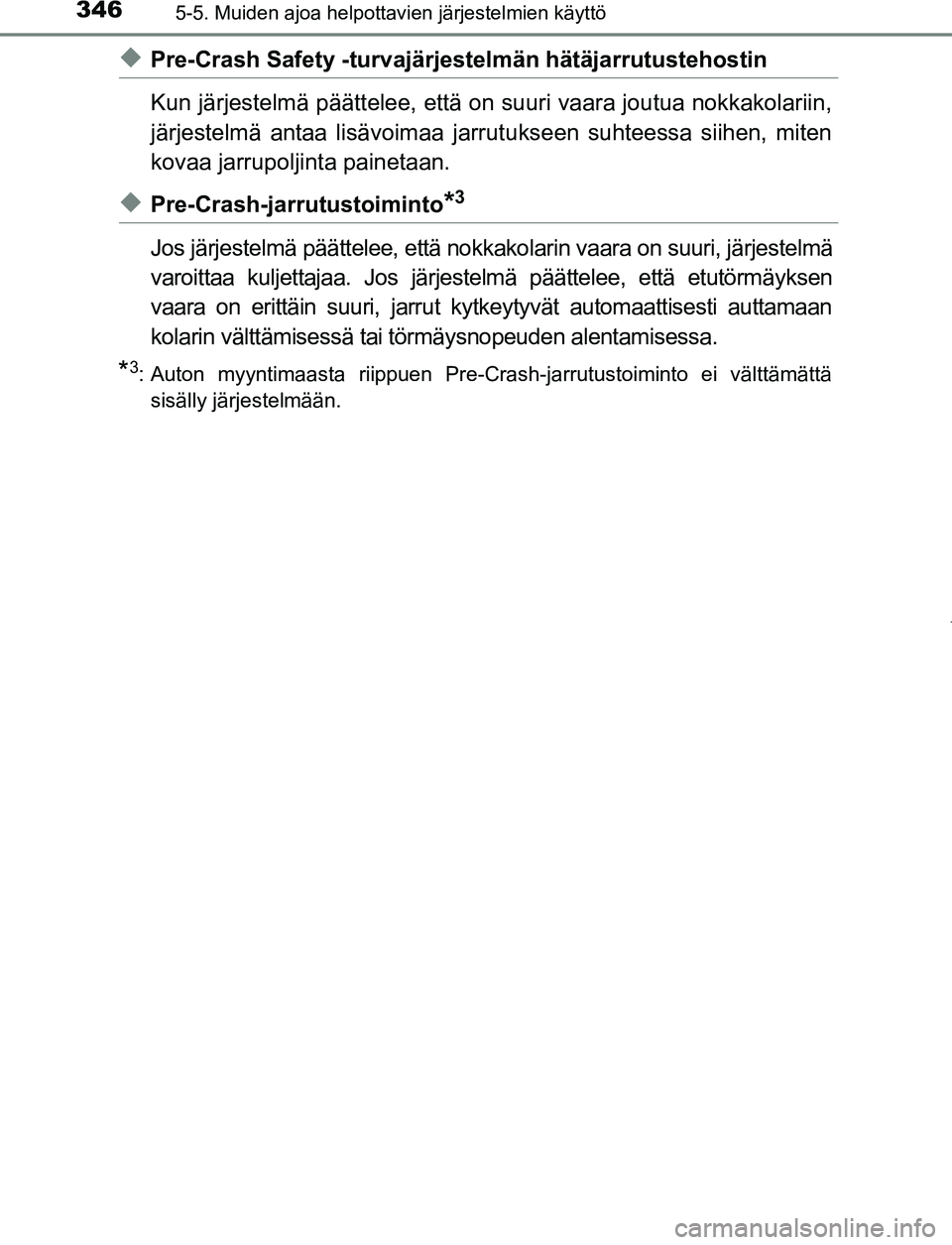

◆Pre-Crash Safety -turvajärjestelmän hätäjarrutustehostin
Kun järjestelmä päättelee, että on suuri vaara joutua nokkakolariin,
järjestelmä antaa lisävoimaa jarrutukseen suhteessa siihen, miten
kovaa jarrupoljinta painetaan.
◆Pre-Crash-jarrutustoiminto*3
Jos järjestelmä päättelee, että nokkakolarin vaara on suuri, järjestelmä
varoittaa kuljettajaa. Jos järjestelmä päättelee, että etutörmäyksen
vaara on erittäin suuri, jarrut kytkeytyvät automaattisesti auttamaan
kolarin välttämisessä tai törmäysnopeuden alentamisessa.
*3: Auton myyntimaasta riippuen Pre-Cras h-jarrutustoiminto ei välttämättä
sisälly järjestelmään.
OM47A89FI.book Page 346 Monday, February 13, 2017 3:39 PM

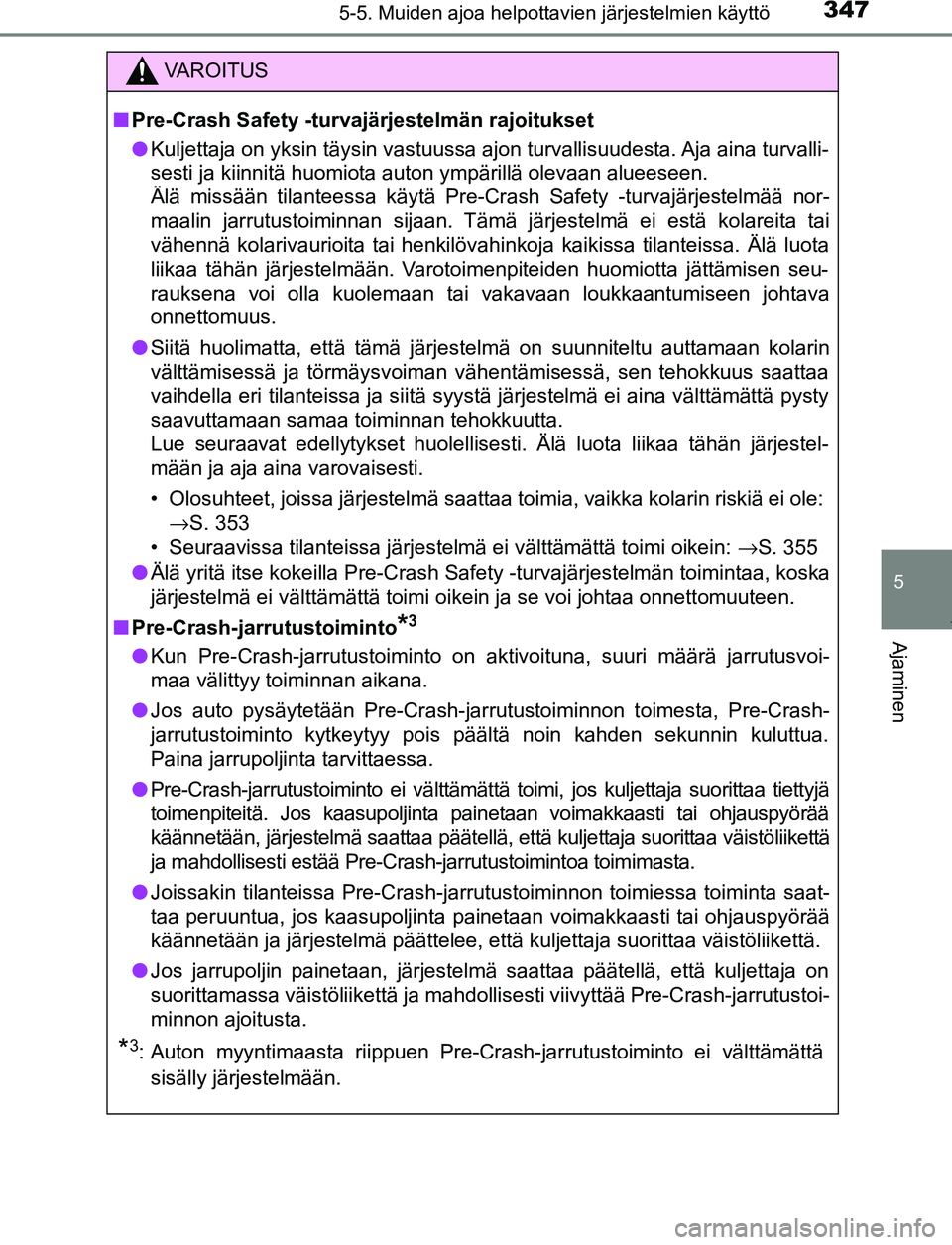

3475-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
VAROITUS
■ Pre-Crash Safety -turvajärjestelmän rajoitukset
● Kuljettaja on yksin täysin vastuussa ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-Crash Safety -turvajärjestelmää nor-
maalin jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai
vähennä kolarivaurioita tai henkilövahinkoj a kaikissa tilanteissa. Älä luota
liikaa tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seu-
rauksena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
● Siitä huolimatta, että tämä järjestelmä on suunniteltu\
auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä, sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa toiminnan tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
→S. 353
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: →S. 355
● Älä yritä itse kokeilla Pre-Crash Safety -turvajärjestelmän toimintaa, koska
järjestelmä ei välttämättä toimi oikein ja se voi johtaa onnettomuuteen.
■ Pre-Crash-jarrutustoiminto
*3
● Kun Pre-Crash-jarrutustoiminto on aktivoituna, suuri määrä jarrutusvoi-
maa välittyy toiminnan aikana.
● Jos auto pysäytetään Pre-Crash-jarrutustoiminnon toimesta, Pre-Crash-
jarrutustoiminto kytkeytyy pois päältä noin kahden sekunnin kuluttua.
Paina jarrupoljinta tarvittaessa.
● Pre-Crash-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa tiettyjä
toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjauspyörää
käännetään, järjestelmä saattaa päätellä, että kuljettaja suorittaa väistöliikettä
ja mahdollisesti estää Pre-Crash- jarrutustoimintoa toimimasta.
● Joissakin tilanteissa Pre-Crash-jarrutustoiminnon toimiessa toiminta saat-
taa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjauspyörää
käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistöliikettä.
● Jos jarrupoljin painetaan, järjestelmä saattaa päätellä, että\
kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Crash-jarrutustoi-
minnon ajoitusta.
*3: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto ei välttämättä
sisälly järjestelmään.
OM47A89FI.book Page 347 Monday, February 13, 2017 3:39 PM

3485-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
VAROITUS

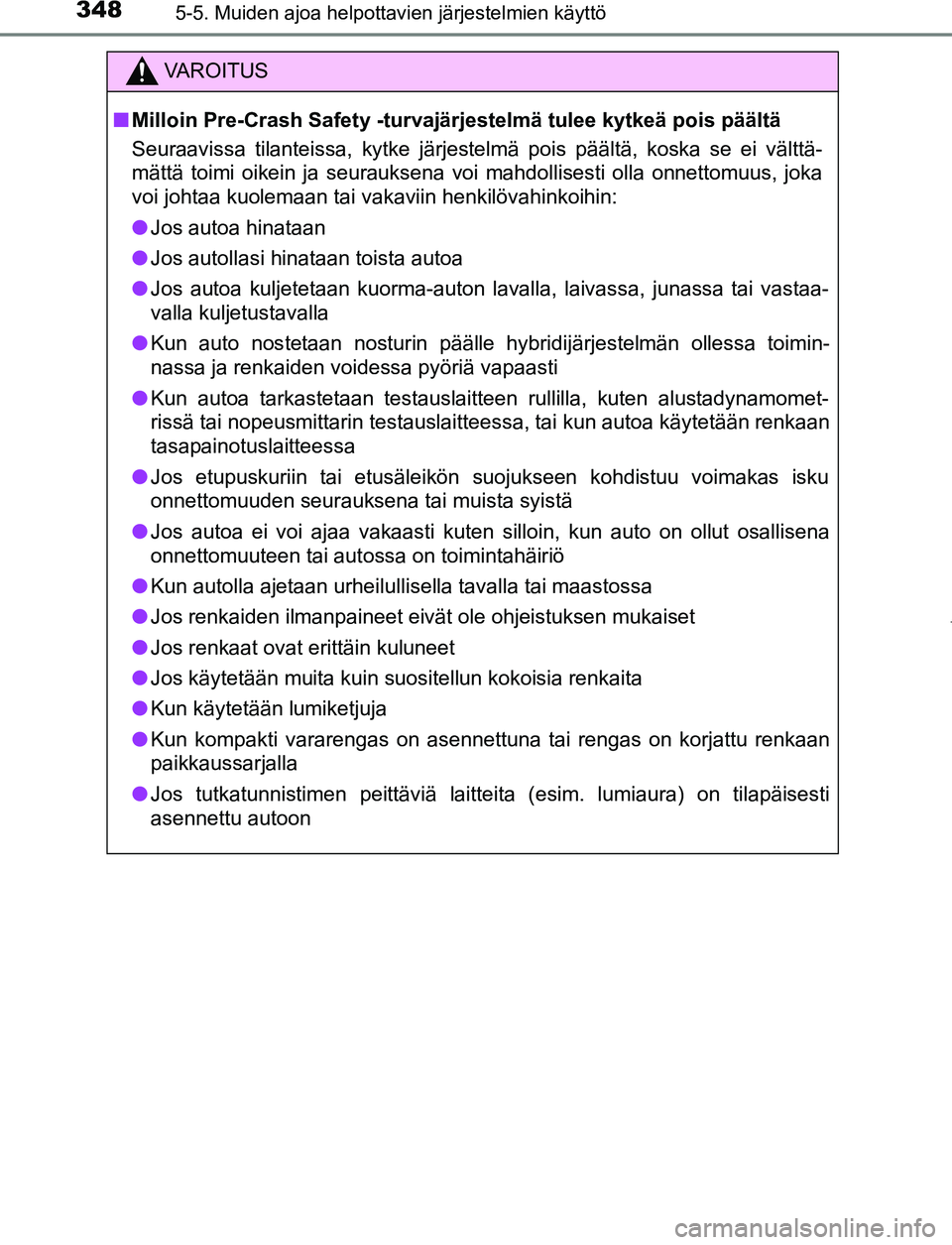

■ Milloin Pre-Crash Safety -turvajärjestelmä tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus, joka
voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
● Jos autoa hinataan
● Jos autollasi hinataan toista autoa
● Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa\
-
valla kuljetustavalla
● Kun auto nostetaan nosturin päälle hybridijärjestelmän ollessa toimin-
nassa ja renkaiden voidessa pyöriä vapaasti
● Kun autoa tarkastetaan testauslaitteen rullilla, kuten alustadynamomet-
rissä tai nopeusmittarin testauslaitteessa, tai kun autoa käytetään renkaan
tasapainotuslaitteessa
● Jos etupuskuriin tai etusäleikön suojukseen kohdistuu voimakas isku
onnettomuuden seurauksena tai muista syistä
● Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
● Kun autolla ajetaan urheilullisella tavalla tai maastossa
● Jos renkaiden ilmanpaineet eivät ole ohjeistuksen mukaiset
● Jos renkaat ovat erittäin kuluneet
● Jos käytetään muita kuin suositellun kokoisia renkaita
● Kun käytetään lumiketjuja
● Kun kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
● Jos tutkatunnistimen peittäviä laitteita (esim. lumiaura) on tilapäisesti
asennettu autoon
OM47A89FI.book Page 348 Monday, February 13, 2017 3:39 PM

3495-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen
■Pre-Crash Safety -turvajärjestelmän kytkeminen päälle / pois
päältä
Pre-Crash Safety -turvajärjestelmä voidaan kytkeä päälle / pois
päältä kohdassa ( →S. 232) monitoiminäytöllä.
Järjestelmä kytkeytyy automaattisesti päälle aina, kun käynnistyspainik-
keesta valitaan ON-toimintatila.
Jos järjestelmä ei ole toimin-
nassa, PCS-varoitusvalo syttyy.
■Pre-Crash Safety -turvajärjestelmän varoituksen ajoituksen
muuttaminen
Pre-Crash Safety -turvajärjestelmän varoituksen ajoitusta voidaan
muuttaa kohdassa ( →S. 232) monitoiminäytöllä.
Toiminnan ajoituksen asetus säilyy, kun käynnistyspainikkeesta valitaan
OFF-toimintatila.
Kaukana
Varoitus alkaa toimia aiemmin
kuin mitä oletusasetus määrittää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myöhemmin
kuin mitä oletusasetus määrittää.
Pre-Crash Safety -turvajärjestelmän asetusten muuttaminen
1
2
3
OM47A89FI.book Page 349 Monday, February 13, 2017 3:39 PM

3505-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

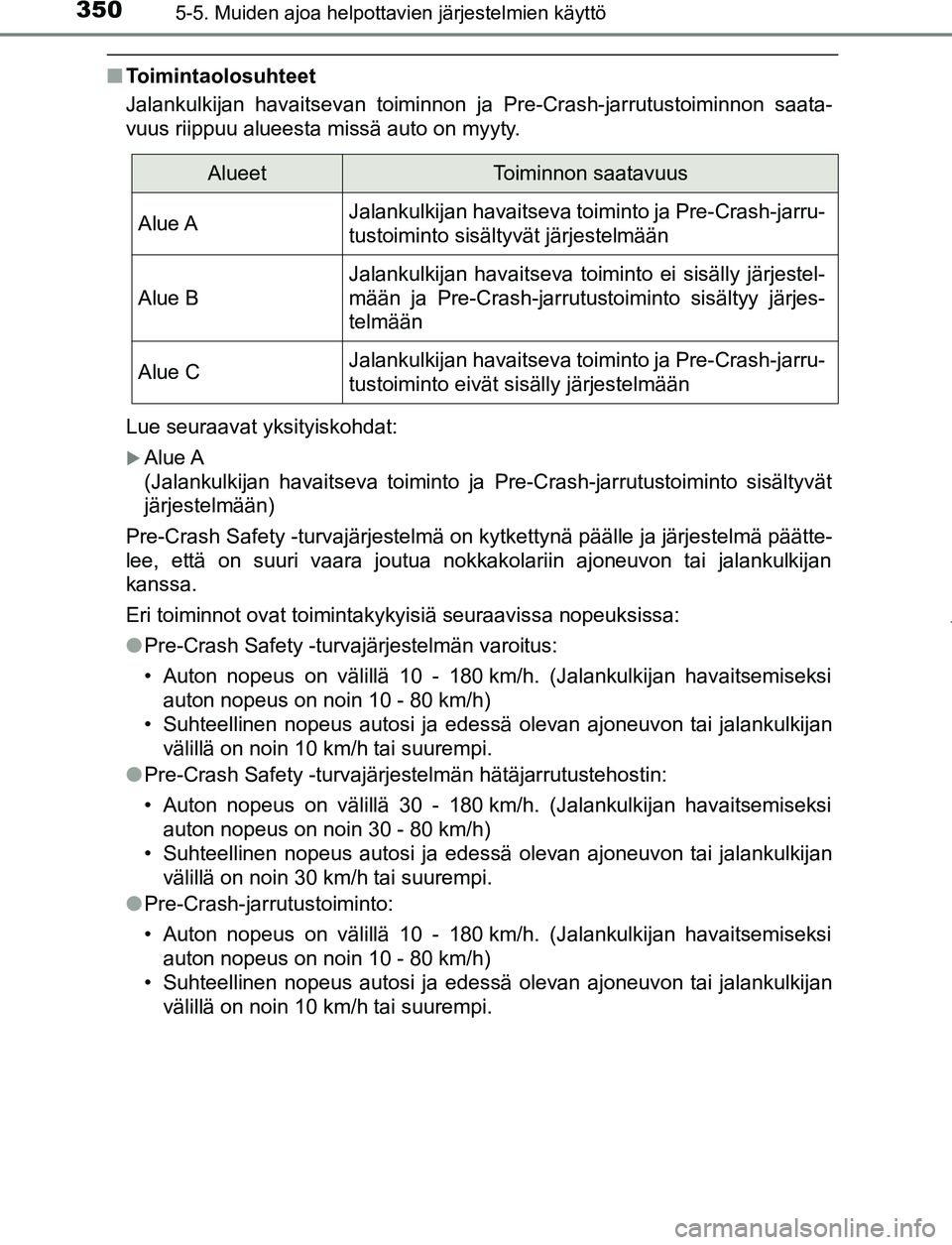

■Toimintaolosuhteet
Jalankulkijan havaitsevan toiminnon ja Pre-Crash-jarrutustoiminnon saata-
vuus riippuu alueesta missä auto on myyty.
Lue seuraavat yksityiskohdat:
Alue A
(Jalankulkijan havaitseva toiminto ja Pre-Crash-jarrutustoiminto sisältyvät
järjestelmään)
Pre-Crash Safety -turvajärjestelmä on kytkettynä päälle ja järjestelmä päätte-
lee, että on suuri vaara joutua nokkakolariin ajoneuvon tai jalankulkijan
kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
● Pre-Crash Safety -turvajärjestelmän varoitus:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
● Pre-Crash Safety -turvajärjestelmän hätäjarrutustehostin:
• Auton nopeus on välillä 30 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 30 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan
välillä on noin 30 km/h tai suurempi.
● Pre-Crash-jarrutustoiminto:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
AlueetToiminnon saatavuus
Alue AJalankulkijan havaitseva toiminto ja Pre-Crash-jarru-
tustoiminto sisältyvät järjestelmään
Alue B
Jalankulkijan havaitseva toiminto ei sisälly järjestel-
mään ja Pre-Crash-jarrutustoiminto sisältyy järjes-
telmään
Alue CJalankulkijan havaitseva toiminto ja Pre-Crash-jarru-
tustoiminto eivät sisälly järjestelmään
OM47A89FI.book Page 350 Monday, February 13, 2017 3:39 PM
