*1: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu ON, sy-
gnalizujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà
po kilku sekundach lub po uruchomieniu hybrydowego uk∏adu nap´dowe-
go. Je˝eli lampka nie zaÊwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç uster-
k´. Nale˝y wtedy zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi sprawdzenie samochodu.
*
2: Miganie lampki sygnalizuje usterk´.
Lampki kontrolne informujà kierowc´ o dzia∏aniu okreÊlonych urzàdzeƒ
i podzespo∏ów samochodu.
3. Zespó∏ wskaêników201
3
Zespó∏ wskaêników
Lampka ostrzegawcza
*
1
*1
Strona
S. 645
S. 645
S. 645
S. 645 Lampka przypominajàca o zapi´ciu pasa bezpie-
czeƒstwa kierowcy i pasa˝era na przednim fotelu
Lampka kontrolna Strona
S. 339 Lampka kontrolna kierunkowskazów
S. 341 Lampka kontrolna tylnych Êwiate∏ pozycyjnych
S. 340 Lampka kontrolna hamulca postojowego
S. 341 Lampka kontrolna Êwiate∏ drogowych
S. 351 Lampka kontrolna przednich Êwiate∏
przeciwmgielnych
S. 351 Lampka kontrolna tylnych Êwiate∏
przeciwmgielnych Lampka przypominajàca o zapi´ciu pasów
bezpieczeƒstwa pasa˝erów na tylnych fotelach
G∏ówna lampka ostrzegawcza
Lampka ostrzegawcza ciÊnienia w ogumieniu
Lampki kontrolne
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 201 (Black plate)

2023. Zespó∏ wskaêników
Lampka kontrolna Strona
S. 75, 81 Lampka kontrolna elektronicznej blokady
rozruchu hybrydowego uk∏adu nap´dowego
S. 327 Lampka kontrolna stanu gotowoÊci „READY”
S. 333 Wskaênik po∏o˝enia dêwigni przek∏adni
nap´dowej
S. 492 Lampka sygnalizacyjna poÊlizgu
S. 493 Lampka kontrolna wy∏àczonego uk∏adu
stabilizacji toru jazdy „VSC OFF”
S. 407 Lampka kontrolna uk∏adu automatycznego
utrzymywania pr´dkoÊci jazdy
S. 397 Lampka kontrolna uk∏adu aktywnej kontroli
pr´dkoÊci jazdy
S. 397 Lampka kontrolna zaprogramowanej pr´dkoÊci
jazdy „SET”
S. 372 Lampka ostrzegawcza uk∏adu wczesnego
reagowania w razie ryzyka zderzenia „PCS”
S. 385 Lampka kontrolna uk∏adu ostrzegania
o niezamierzonej zmianie pasa ruchu
z kontrolà kierownicy „LDA”
S. 386 Lampka kontrolna wspomagania w uk∏adzie
kierowniczym
S. 346 Lampka kontrolna uk∏adu adaptacyjnego
sterowania Êwiat∏ami drogowymi „AHS”
S. 417 Lampka kontrolna uk∏adu monitorowania
mar twych pól widocznoÊci „BSM” (w niektórych
wersjach)
S. 432 Lampka kontrolna uk∏adu wspomagania
parkowania z czujnikami odleg∏oÊci
(w niektórych wersjach) *
1, 2
*1, 3
*1, 3
*1
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 202 (Black plate)

*1: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu ON, sy-
gnalizujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ. Gasnà
po kilku sekundach lub po uruchomieniu hybrydowego uk∏adu nap´dowego.
Je˝eli lampka nie zaÊwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´.
Nale˝y wtedy zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi sprawdzenie samochodu.
*
2: Dzia∏anie uk∏adu sygnalizowane jest miganiem lampki kontrolnej.
*
3: Lampka zaÊwieca si´, gdy uk∏ad jest wy∏àczony.
3. Zespó∏ wskaêników203
3
Zespó∏ wskaêników
Lampka kontrolna Strona
S. 460 Wskaênik uk∏adu inteligentnego wspomagania
parkowania (S-IPA) (w niektórych wersjach)
S. 51 Wskaênik stanu poduszki powietrznej
pasa˝era *
1
*1
S. 445 Lampka ostrzegawcza wy∏àczonego uk∏adu
detekcji przeszkód „ICS OFF”
(w niektórych wersjach) *1, 3
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 203 (Black plate)

WyÊwietlacz g∏ówny i wyÊwietlacz wielofunkcyjny
*1: WyÊwietlana lampka kontrolna zmienia si´ w zale˝noÊci od wybranego trybu
pracy hybrydowego uk∏adu nap´dowego typu Plug-in.
*
2: WyÊwietlana lampka kontrolna zmienia si´ w zale˝noÊci od wybranego trybu
jazdy.
2043. Zespó∏ wskaêników
Lampka kontrolna Strona
S. 92 Lampka kontrolna trybu jazdy z nap´dem
elektrycznym
S. 92 Lampka kontrolna trybu jazdy miejskiej
S. 93 Lampka kontrolna trybu ∏adowania akumulatora
trakcyjnego
S. 412 Lampka kontrolna trybu jazdy ekonomicznej
„ECO MODE”
S. 412 Lampka kontrolna trybu jazdy dynamicznej
„PWR MODE”
S. 414 Lampka kontrolna ogranicznika pr´dkoÊci jazdy
S. 223 Lampka kontrolna nap´du elektrycznego *
1
*1
*1
*2
*2
Lampki kontrolne i symbole wyÊwietlane na wyÊwietlaczach
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 204 (Black plate)

WyÊwietlacz wielofunkcyjny (wyÊwietlany symbol*)
*: Symbole te wyÊwietlane sà wraz z odpowiednim komunikatem. Ponadto
pokazane tutaj symbole sà tylko przyk∏adami. Na wyÊwietlaczu wielofunk-
cyjnym mogà pojawiç si´ inne symbole w zale˝noÊci od rodzaju wyÊwietla-
nej informacji.
Sygnalizator w zewn´trznych lusterkach wstecznych z uk∏adem monito-
rowania martwych pól widocznoÊci (w niektórych wersjach) (
S. 417)
Sygnalizatory wyÊwietlane sà równie˝
w zewn´trznych lusterkach wstecznych.
W celu potwierdzenia dzia∏ania sygnalizato-
ry w zewn´trznych lusterkach wstecznych
z uk∏adem monitorowania mar twych pól wi-
docznoÊci (BSM) Êwiecà si´ w nast´pujà-
cych sytuacjach:
• Po wybraniu przyciskiem rozruchu stanu ON, gdy uk∏ad monitorowania
mar twych pól widocznoÊci (BSM) jest w∏àczony na ekranie wyÊwie-
tlacza wielofunkcyjnego.
• Po w∏àczeniu uk∏adu monitorowania mar twych pól widocznoÊci (BSM) na
ekranie , gdy przyciskiem rozruchu wybrany jest stan ON.
Je˝eli uk∏ad monitorowania mar twych pól widocznoÊci (BSM) pracuje pra-
wid∏owo, sygnalizatory w zewn´trznych lusterkach wstecznych zgasnà po
kilku sekundach.
Je˝eli sygnalizatory w zewn´trznych lusterkach wstecznych nie zaÊwiecajà
si´ lub nie gasnà, mo˝e to oznaczaç usterk´ uk∏adu monitorowania mar twych
pól widocznoÊci (BSM).
Nale˝y wtedy zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi sprawdzenie samochodu.
3. Zespó∏ wskaêników205
3
Zespó∏ wskaêników
WyÊwietlany symbol Strona
S. 327 Lampka kontrolna systemu elektronicznego
kluczyka
S. 646 Lampka ostrzegawcza uk∏adu pierwszeƒstwa
hamulca zasadniczego, uk∏adu kontroli
ruszania i uk∏adu detekcji przeszkód „ICS”
(w niektórych wersjach)
S. 646
S. 646 Lampka kontrolna uk∏adu ostrzegania
o niezamierzonej zmianie pasa ruchu
z kontrolà kierownicy „LDA”
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 205 (Black plate)

2063. Zespó∏ wskaêników
Je˝eli nie zaÊwieci si´ lampka ostrzegawcza uk∏adu odpowiedzialnego
za bezpieczeƒstwo jazdy
Je˝eli podczas uruchamiania hybrydowego uk∏adu nap´dowego nie za-
Êwieci si´ lampka ostrzegawcza poduszek powietrznych lub uk∏adu zapo-
biegania blokowaniu kó∏ podczas hamowania (ABS), mo˝e to oznaczaç, ˝e
dany uk∏ad nie dzia∏a i nie mo˝e pomóc w sytuacji krytycznej, co mo˝e do-
prowadziç do Êmierci lub powa˝nych obra˝eƒ cia∏a. W takim przypadku na-
le˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi sprawdzenie samochodu.
W celu unikni´cia ryzyka uszkodzenia hybrydowego uk∏adu nap´do-
wego i jego podzespo∏ów
Hybrydowy uk∏ad nap´dowy mo˝e ulec przegrzaniu, gdy zaÊwieci si´ lub
b´dzie migaç lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia silnika. W takiej sytuacji nale˝y natychmiast zatrzymaç samo-
chód w bezpiecznym miejscu i sprawdziç hybrydowy uk∏ad nap´dowy po
jego ca∏kowitym wystygni´ciu. (
S. 688)
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 206 (Black plate)

Jednostki wyÊwietlane na wyÊwietlaczu mogà si´ ró˝niç w zale˝noÊci od
docelowego rynku sprzeda˝y.
3. Zespó∏ wskaêników207
3
Zespó∏ wskaêników
WyÊwietlacz g∏ówny

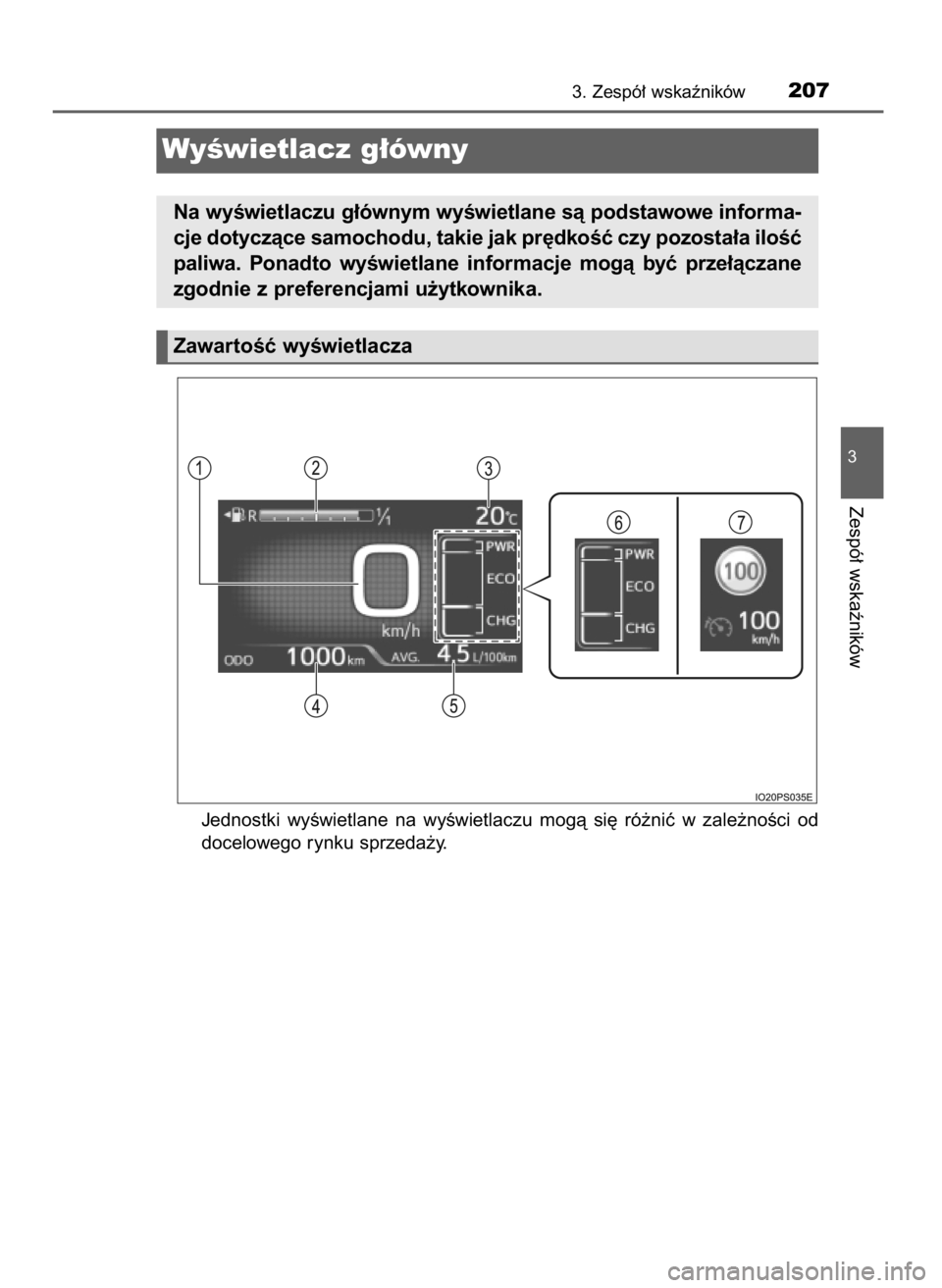

Na wyÊwietlaczu g∏ównym wyÊwietlane sà podstawowe informa-
cje dotyczàce samochodu, takie jak pr´dkoÊç czy pozosta∏a iloÊç
paliwa. Ponadto wyÊwietlane informacje mogà byç prze∏àczane
zgodnie z preferencjami u˝ytkownika.
ZawartoÊç wyÊwietlacza
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 207 (Black plate)

Pr´dkoÊciomierz
Pokazuje pr´dkoÊç samochodu.
Wskaênik poziomu paliwa
Pokazuje iloÊç paliwa, jaka pozosta∏a w zbiorniku.
WyÊwietlacz temperatury zewn´trznej
Zakres pokazywanych temperatur mieÊci si´ w granicach od -40°C do
50°C.
Je˝eli temperatura na zewnàtrz spadnie poni˝ej 3°C, przez oko∏o 10 se-
kund b´dzie migaç wyÊwietlacz temperatury zewn´trznej.
Licznik przebiegu (przebieg ca∏kowity/przebieg dzienny/zasi´g)
Pokazuje oszacowany na podstawie przebiegu mo˝liwy do przejechania
dystans oraz pozosta∏à iloÊç paliwa. (
S. 209)
Wskaênik Êredniego zu˝ycia paliwa
War toÊç Êredniego zu˝ycia energii elektrycznej i Êredniego zu˝ycia pali-
wa jest wyÊwietlana wraz z licznikiem przebiegu. (
S. 209)
Ekran dodatkowy (gdy uk∏ad rozpoznawania znaków drogowych
(RSA) i ogranicznik pr´dkoÊci jazdy sà wy∏àczone)
Pokazuje informacje, takie jak np. wskaênik stanu hybrydowego uk∏adu
nap´dowego oraz chwilowe zu˝ycie paliwa. (
S. 211)
Ekran dodatkowy (gdy uk∏ad rozpoznawania znaków drogowych
(RSA) i/lub ogranicznik pr´dkoÊci jazdy sà w∏àczone)
Pokazuje informacje zwiàzane z dzia∏aniem uk∏adu rozpoznawania zna-
ków drogowych (RSA)* lub ogranicznika pr´dkoÊci jazdy. (
S. 392, 414)
*: Je˝eli informacje zwiàzane z dzia∏aniem uk∏adu rozpoznawania znaków
drogowych (RSA) wyÊwietlane sà na ekranie wyÊwietlacza wielo-
funkcyjnego (
S. 241), nie sà one wyÊwietlane na ekranie dodatkowym.
2083. Zespó∏ wskaêników
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 208 (Black plate)

Ka˝de naciÊni´cie przycisku powoduje prze∏àczenie ekranu mi´-
dzy licznikiem przebiegu a wskaênikiem Êredniego zu˝ycia paliwa,
w kolejnoÊci od pozycji 1 do 7.
Licznik przebiegu
Wskaênik Êredniego zu˝ycia
paliwa
Po wyÊwietleniu pozycji od 1 do 7
zostanie wyÊwietlona pozycja 1.
Pokazywanà war toÊç Êredniego
zu˝ycia paliwa nale˝y traktowaç
jako orientacyjnà.
3. Zespó∏ wskaêników209
3
Zespó∏ wskaêników
Prze∏àczanie mi´dzy licznikiem przebiegu a wskaênikiem Êredniego
zu˝ycia paliwa
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 209 (Black plate)

*1: Przytrzymanie wciÊni´tego przycisku spowoduje wyzerowanie wyÊwie-
tlanej informacji.
*
2: Wskaênik jest zerowany przy ka˝dym uruchomieniu hybrydowego uk∏adu
nap´dowego
*
3: War toÊç ta nie jest wyÊwietlana, je˝eli energia elektryczna wymagana do
jazdy z nap´dem elektrycznym zostanie wyczerpana.
*
4: Je˝eli uk∏ad klimatyzacji jest w∏àczony, ikona zmieni si´ na i wyÊwie-
tlony zostanie zasi´g jazdy uwzgl´dniajàcy w∏àczony uk∏ad klimatyzacji.
*
5: Zasi´g jazdy z nap´dem elektrycznym mo˝e ulec zmniejszeniu, nawet je-
˝eli samochód jest prowadzony w sposób ekonomiczny.
2103. Zespó∏ wskaêników

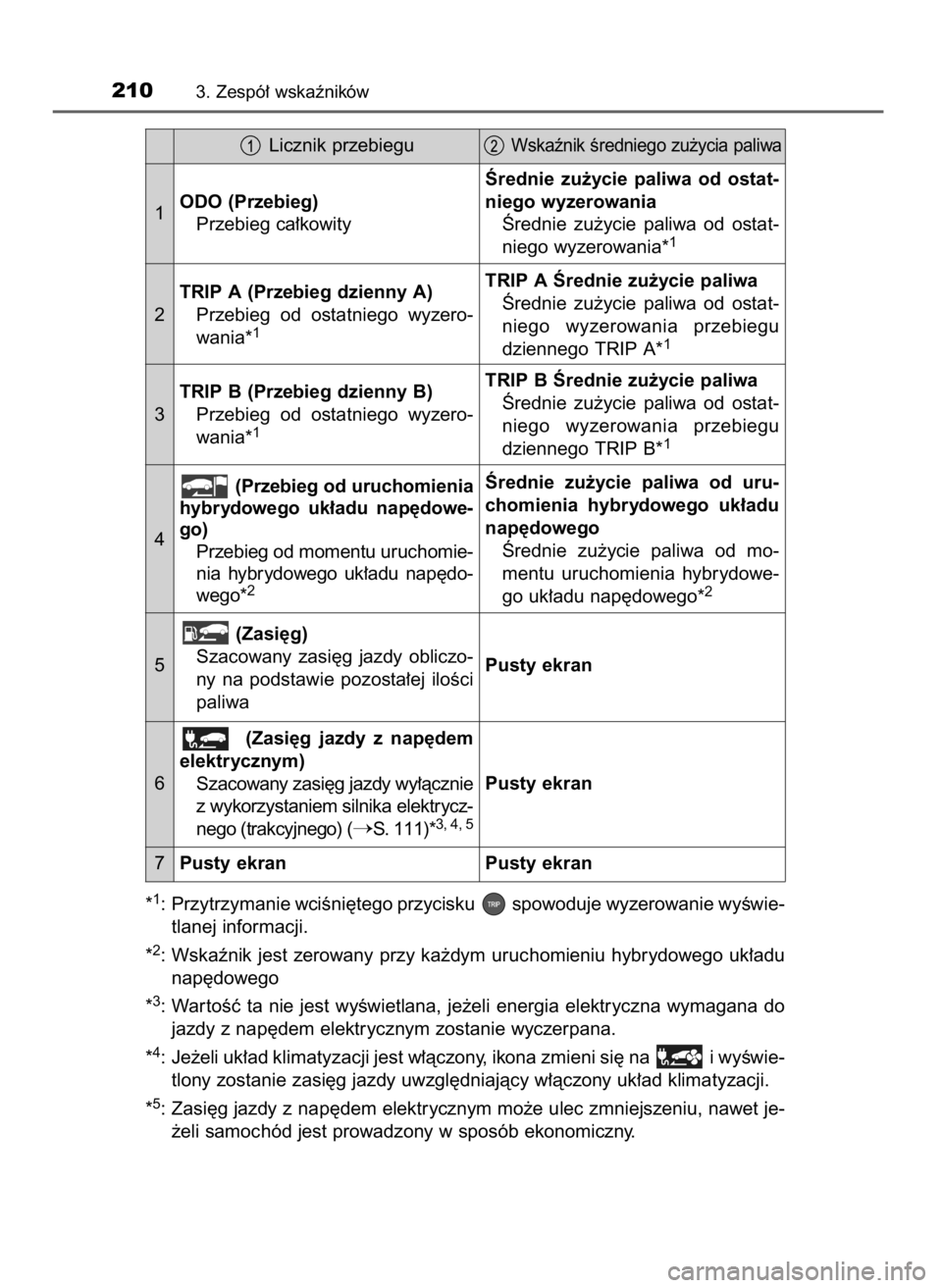

Licznik przebieguWskaênik Êredniego zu˝ycia paliwa
ODO (Przebieg)
Przebieg ca∏kowity 1Ârednie zu˝ycie paliwa od ostat-
niego wyzerowania
Ârednie zu˝ycie paliwa od ostat-
niego wyzerowania*
1
TRIP A (Przebieg dzienny A)
Przebieg od ostatniego wyzero-
wania*
12TRIP A Ârednie zu˝ycie paliwa
Ârednie zu˝ycie paliwa od ostat-
niego wyzerowania przebiegu
dziennego TRIP A*
1
TRIP B (Przebieg dzienny B)
Przebieg od ostatniego wyzero-
wania*
13TRIP B Ârednie zu˝ycie paliwa
Ârednie zu˝ycie paliwa od ostat-
niego wyzerowania przebiegu
dziennego TRIP B*
1
(Przebieg od uruchomienia
hybrydowego uk∏adu nap´dowe-
go)
Przebieg od momentu uruchomie-
nia hybrydowego uk∏adu nap´do-
wego*
2
4Ârednie zu˝ycie paliwa od uru-
chomienia hybrydowego uk∏adu
nap´dowego
Ârednie zu˝ycie paliwa od mo-
mentu uruchomienia hybrydowe-
go uk∏adu nap´dowego*
2
(Zasi´g)
Szacowany zasi´g jazdy obliczo-
ny na podstawie pozosta∏ej iloÊci
paliwa
5Pusty ekran
(Zasi´g jazdy z nap´dem
elektrycznym)
Szacowany zasi´g jazdy wy∏àcznie
z wykorzystaniem silnika elektrycz-
nego (trakcyjnego) (
S. 111)*3, 4, 5
6Pusty ekran
Pusty ekran 7Pusty ekran
69 PRIUS Plug_in OM47A89E 9/2/17 8:40 Page 210 (Black plate)
