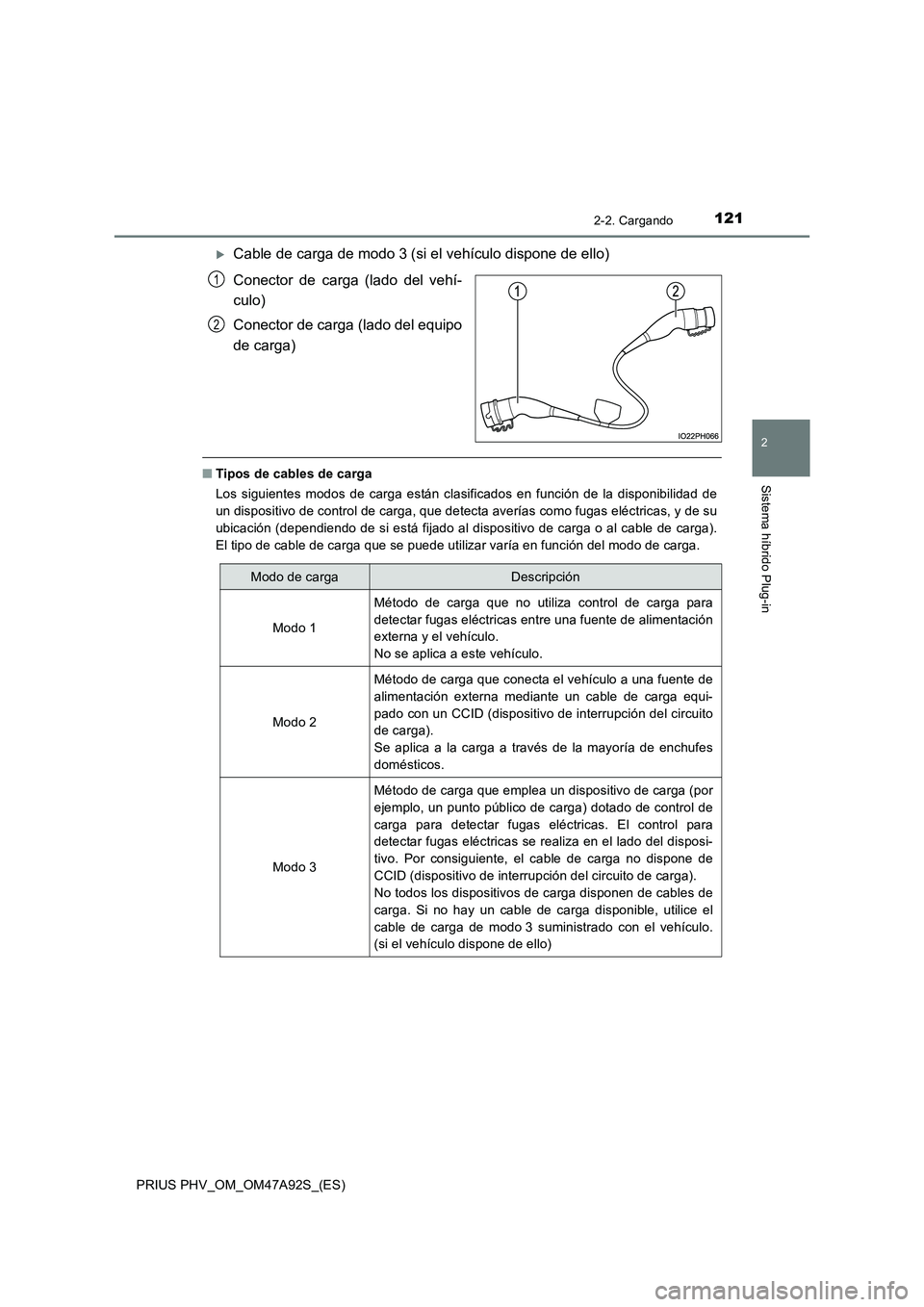

1212-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
Cable de carga de modo 3 (si el vehículo dispone de ello)
Conector de carga (lado del vehí-
culo)
Conector de carga (lado del equipo
de carga)
■ Tipos de cables de carga
Los siguientes modos de carga están clasificados en función de la disponibilidad de
un dispositivo de control de carga, que detecta averías como fugas eléctricas, y de su
ubicación (dependiendo de si está fijado al dispositivo de carga o al cable de carga).
El tipo de cable de carga que se puede utilizar varía en función del modo de carga.
1
2
Modo de cargaDescripción
Modo 1
Método de carga que no utiliza control de carga para
detectar fugas eléctricas entre una fuente de alimentación
externa y el vehículo.
No se aplica a este vehículo.
Modo 2
Método de carga que conecta el vehículo a una fuente de
alimentación externa mediante un cable de carga equi-
pado con un CCID (dispositivo de interrupción del circuito
de carga).
Se aplica a la carga a través de la mayoría de enchufes
domésticos.
Modo 3
Método de carga que emplea un dispositivo de carga (por
ejemplo, un punto público de carga) dotado de control de
carga para detectar fugas eléctricas. El control para
detectar fugas eléctricas se realiza en el lado del disposi-
tivo. Por consiguiente, el cable de carga no dispone de
CCID (dispositivo de interrupción del circuito de carga).
No todos los dispositivos de carga disponen de cables de
carga. Si no hay un cable de carga disponible, utilice el
cable de carga de modo 3 suministrado con el vehículo.
(si el vehículo dispone de ello)

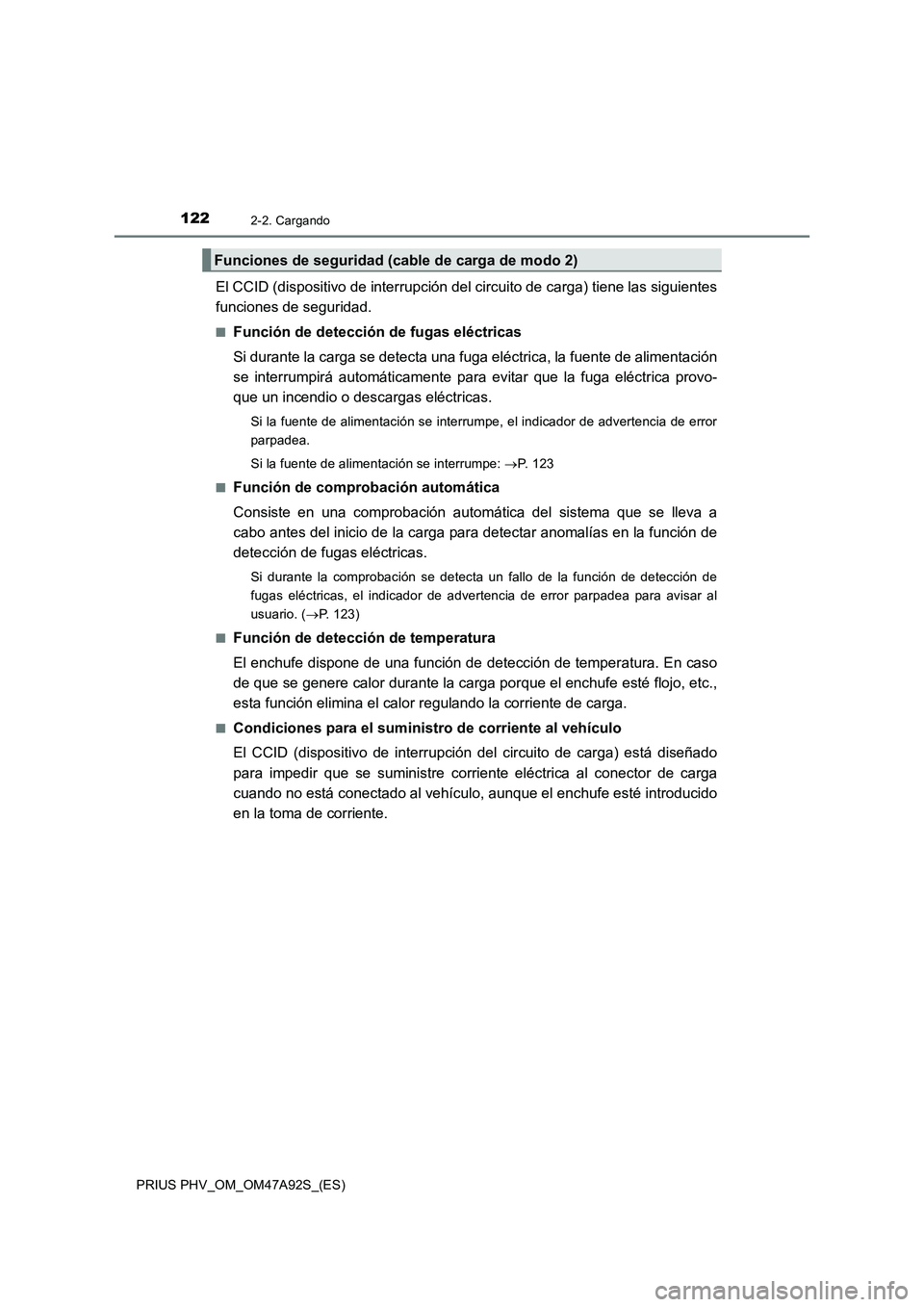

1222-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
El CCID (dispositivo de interrupción del circuito de carga) tiene las siguientes
funciones de seguridad.
■Función de detección de fugas eléctricas
Si durante la carga se detecta una fuga eléctrica, la fuente de alimentación
se interrumpirá automáticamente para evitar que la fuga eléctrica provo-
que un incendio o descargas eléctricas.
Si la fuente de alimentación se interrumpe, el indicador de advertencia de error
parpadea.
Si la fuente de alimentación se interrumpe: P. 1 2 3
■
Función de comprobación automática
Consiste en una comprobación automática del sistema que se lleva a
cabo antes del inicio de la carga para detectar anomalías en la función de
detección de fugas eléctricas.
Si durante la comprobación se detecta un fallo de la función de detección de
fugas eléctricas, el indicador de advertencia de error parpadea para avisar al
usuario. (P. 123)
■
Función de detección de temperatura
El enchufe dispone de una función de detección de temperatura. En caso
de que se genere calor durante la carga porque el enchufe esté flojo, etc.,
esta función elimina el calor regulando la corriente de carga.
■Condiciones para el suministro de corriente al vehículo
El CCID (dispositivo de interrupción del circuito de carga) está diseñado
para impedir que se suministre corriente eléctrica al conector de carga
cuando no está conectado al vehículo, aunque el enchufe esté introducido
en la toma de corriente.
Funciones de seguridad (cable de carga de modo 2)

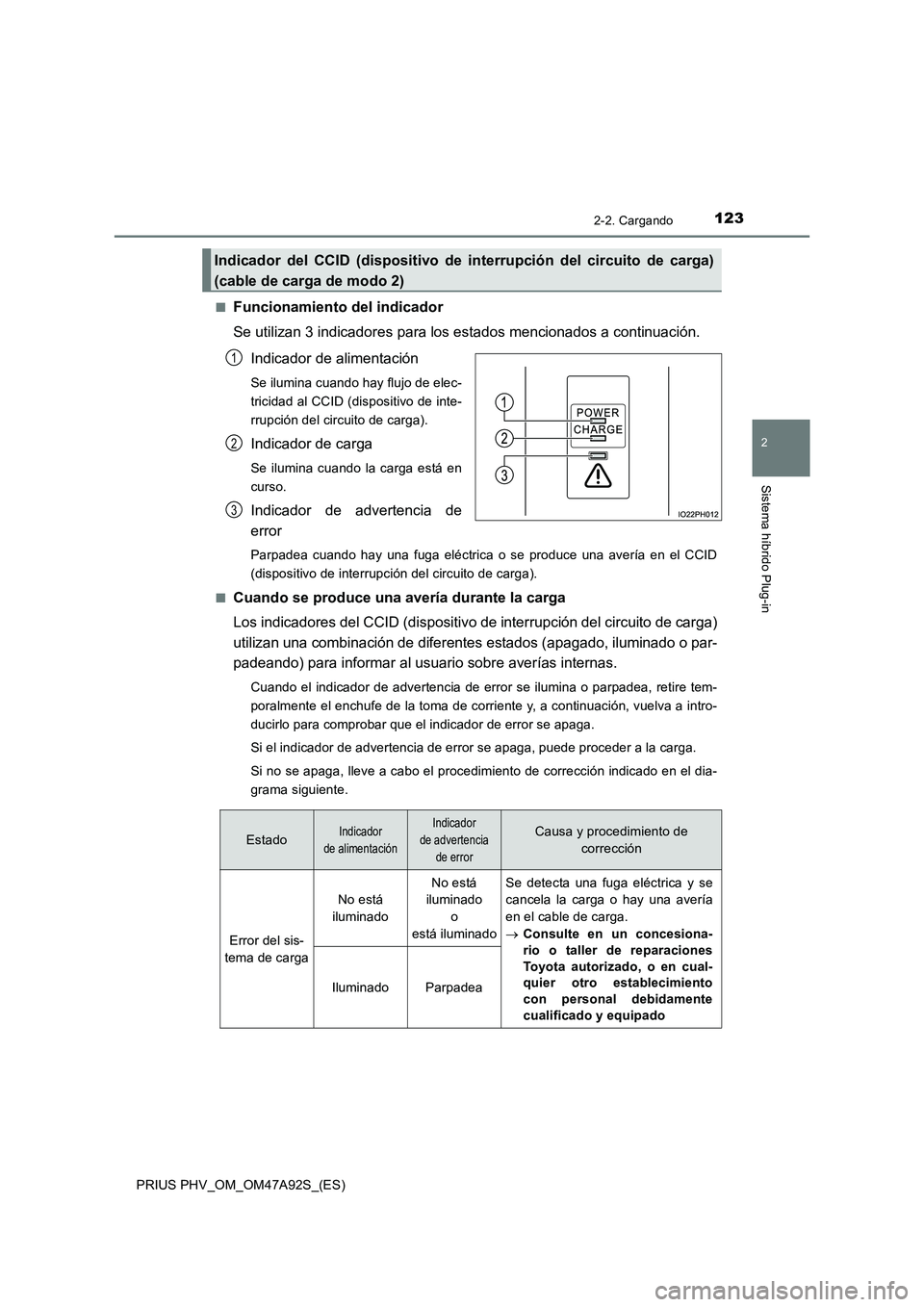

1232-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)■
Funcionamiento del indicador
Se utilizan 3 indicadores para los estados mencionados a continuación.
Indicador de alimentación
Se ilumina cuando hay flujo de elec-
tricidad al CCID (dispositivo de inte-
rrupción del circuito de carga).
Indicador de carga
Se ilumina cuando la carga está en
curso.
Indicador de advertencia de
error
Parpadea cuando hay una fuga eléctrica o se produce una avería en el CCID
(dispositivo de interrupción del circuito de carga).
■
Cuando se produce una avería durante la carga
Los indicadores del CCID (dispositivo de interrupción del circuito de carga)
utilizan una combinación de diferentes estados (apagado, iluminado o par-
padeando) para informar al usuario sobre averías internas.
Cuando el indicador de advertencia de error se ilumina o parpadea, retire tem-
poralmente el enchufe de la toma de corriente y, a continuación, vuelva a intro-
ducirlo para comprobar que el indicador de error se apaga.
Si el indicador de advertencia de error se apaga, puede proceder a la carga.
Si no se apaga, lleve a cabo el procedimiento de corrección indicado en el dia-
grama siguiente.
Indicador del CCID (dispositivo de interrupción del circuito de carga)
(cable de carga de modo 2)
1
2
3
EstadoIndicador
de alimentaciónIndicador
de advertencia
de errorCausa y procedimiento de
corrección
Error del sis-
tema de cargaNo está
iluminadoNo está
iluminado
o
está iluminadoSe detecta una fuga eléctrica y se
cancela la carga o hay una avería
en el cable de carga.
Consulte en un concesiona-
rio o taller de reparaciones
Toyota autorizado, o en cual-
quier otro establecimiento
con personal debidamente
cualificado y equipado Iluminado Parpadea

1242-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
*1: En este caso, la carga se realiza sin una corriente de carga limitada.
*2: En este caso, la carga se realiza con una corriente de carga limitada.
Avería de la
detección de
temperatura
en el enchufe
ParpadeaParpadea
Hay una avería en la pieza de
detección de temperatura del
enchufe.
*1
Consulte en un concesiona-
rio o taller de reparaciones
Toyota autorizado, o en cual-
quier otro establecimiento
con personal debidamente
cualificado y equipado
Detección del
aumento de
temperatura
en el enchufe
ParpadeaNo está ilumi-
nado
Se detecta un aumento en la tem-
peratura del enchufe a causa de
una conexión incorrecta entre la
toma y el enchufe.
*2
Compruebe que el enchufe
está bien conectado a la toma.
Aviso acerca
de la vida útil
del cable de
carga
IluminadoParpadea
El número de cargas que admite el
cable de carga se está aproxi-
mando al fin de la vida útil del cable
de carga.
Consulte en un concesiona-
rio o taller de reparaciones
Toyota autorizado, o en cual-
quier otro establecimiento
con personal debidamente
cualificado y equipado
Vida útil del
cable de
carga
IluminadoIluminado
El número de cargas que admite el
cable de carga ha superado el
número útil de cargas.
Consulte en un concesiona-
rio o taller de reparaciones
Toyota autorizado, o en cual-
quier otro establecimiento
con personal debidamente
cualificado y equipado
EstadoIndicador
de alimentaciónIndicador
de advertencia
de errorCausa y procedimiento de
corrección

1252-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
El cable con enchufe se puede sustituir mediante el procedimiento siguiente.
Prepare el cable de carga
(P. 120) y el cable con enchufe
de repuesto.
Extraiga la llave de desbloqueo.
Asegúrese de que la llave de desblo-
queo extraída no se pierda.
Extraiga la tapa del conector del
cable con enchufe
Introduzca la llave de desbloqueo
en la ranura de desbloqueo del
CCID (dispositivo de interrupción
del circuito de carga).
Introduzca la llave de desbloqueo en la
dirección mostrada en la ilustración.
Sustitución del cable con enchufe ( cable de carga de modo 2) (si el
vehículo dispone de ello)
1
2
3
4

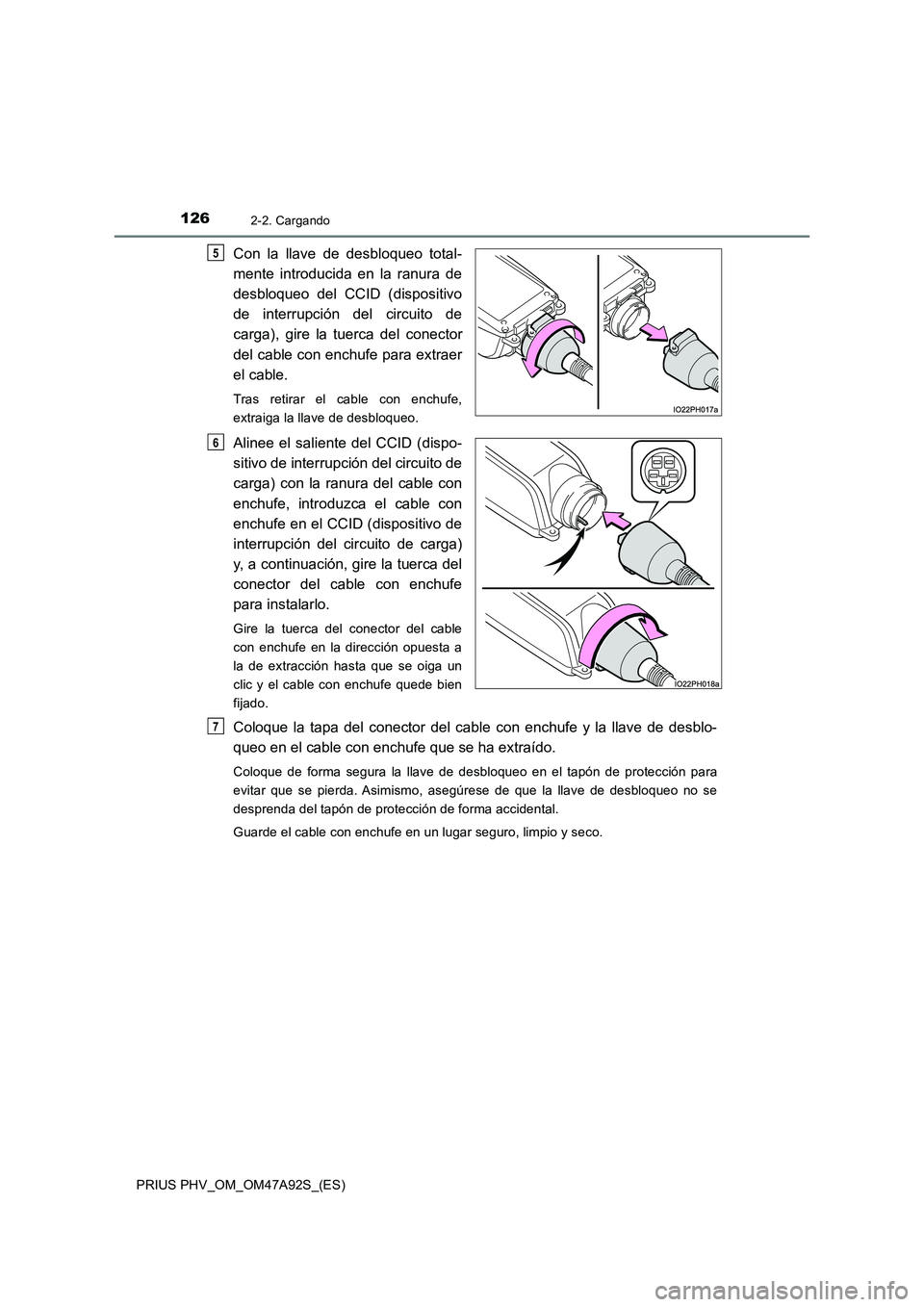

1262-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
Con la llave de desbloqueo total-
mente introducida en la ranura de
desbloqueo del CCID (dispositivo
de interrupción del circuito de
carga), gire la tuerca del conector
del cable con enchufe para extraer
el cable.
Tras retirar el cable con enchufe,
extraiga la llave de desbloqueo.
Alinee el saliente del CCID (dispo-
sitivo de interrupción del circuito de
carga) con la ranura del cable con
enchufe, introduzca el cable con
enchufe en el CCID (dispositivo de
interrupción del circuito de carga)
y, a continuación, gire la tuerca del
conector del cable con enchufe
para instalarlo.
Gire la tuerca del conector del cable
con enchufe en la dirección opuesta a
la de extracción hasta que se oiga un
clic y el cable con enchufe quede bien
fijado.
Coloque la tapa del conector del cable con enchufe y la llave de desblo-
queo en el cable con enchufe que se ha extraído.
Coloque de forma segura la llave de desbloqueo en el tapón de protección para
evitar que se pierda. Asimismo, asegúrese de que la llave de desbloqueo no se
desprenda del tapón de protección de forma accidental.
Guarde el cable con enchufe en un lugar seguro, limpio y seco.
5
6
7

1272-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
ADVERTENCIA
■Cuando utilice el cable de carga y el CCID (dispositivo de interrupción del cir-
cuito de carga)
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar un accidente inesperado, con el consiguiente riesgo
de lesiones graves o incluso mortales.
● No intente desmontar o reparar el cable de carga, el conector de carga, el enchufe
ni el CCID (dispositivo de interrupción del circuito de carga).
Si surge un problema con el cable de carga o el CCID (dispositivo de interrupción
del circuito de carga), detenga inmediatamente la carga y póngase en contacto con
un concesionario o taller de reparaciones Toyota autorizado, o con cualquier otro
establecimiento con personal debidamente cualificado y equipado.
● No ejerza fuerza sobre el cable de carga, el conector de carga, el enchufe ni el
CCID (dispositivo de interrupción del circuito de carga), ni los someta a impactos
fuertes.
● No ejerza una fuerza excesiva sobre el cable de carga doblándolo, retorciéndolo,
tirando de él o arrastrándolo por la fuerza.
● No dañe el cable de carga con objetos punzantes.
● No doble el conector de carga ni el enchufe, ni introduzca objetos extraños en
ellos.
● No sumerja el conector y el enchufe de carga en el agua.
Si se caen al agua, póngase en contacto con un concesionario o taller de repara-
ciones Toyota autorizado, o con cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
● No sustituya el cable con enchufe con las manos mojadas. (si el vehículo dispone
de ello)
Tampoco realice la sustitución en un lugar en el que llueva o que esté mojado.
● No realice la sustitución del cable con enchufe cuando el enchufe y/o el conector
de carga estén conectados. (si el vehículo dispone de ello)
● Verifique si hay normas locales de carga de vehículos eléctricos (EV) en vigor y, de
ser así, cúmplalas.
● Cable de carga de modo 2: Cuando sustituya el cable con enchufe, gire con fuerza
la tuerca del cable con enchufe hasta que se escuche un [clic]. (si el vehículo dis-
pone de ello)
● No acerque el cable de carga a un objeto a alta temperatura como un aparato de
calefacción.
● No enrolle el cable de carga alrededor del CCID (dispositivo de interrupción del cir-
cuito de carga).

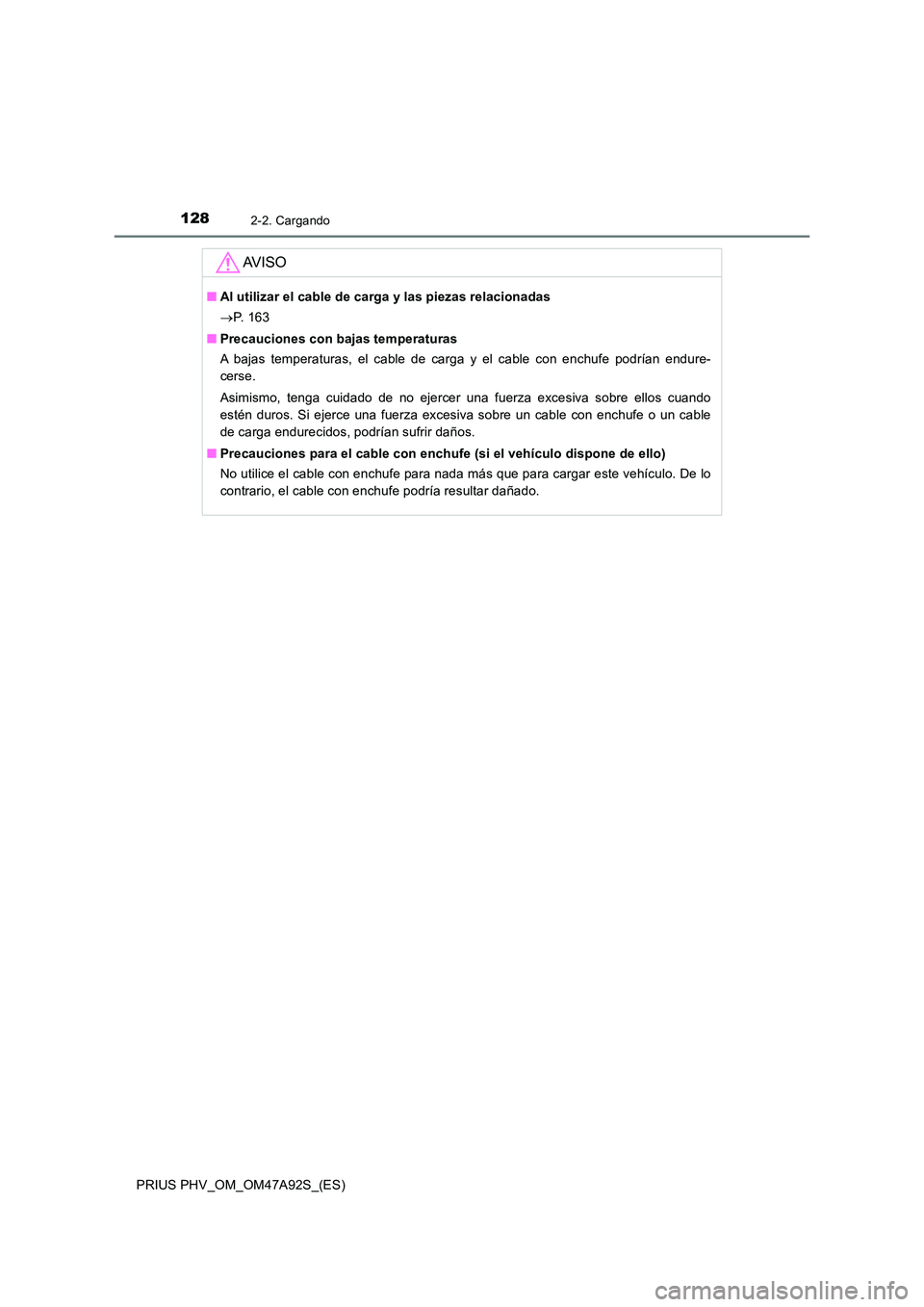

1282-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
AV I S O
■Al utilizar el cable de carga y las piezas relacionadas
 P. 1 6 3
■ Precauciones con bajas temperaturas
A bajas temperaturas, el cable de carga y el cable con enchufe podrían endure-
cerse.
Asimismo, tenga cuidado de no ejercer una fuerza excesiva sobre ellos cuando
estén duros. Si ejerce una fuerza excesiva sobre un cable con enchufe o un cable
de carga endurecidos, podrían sufrir daños.
■ Precauciones para el cable con enchufe (si el vehículo dispone de ello)
No utilice el cable con enchufe para nada más que para cargar este vehículo. De lo
contrario, el cable con enchufe podría resultar dañado.

1292-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
Por motivos de seguridad, inspeccione el cable de carga de forma rutinaria.
Inspección y mantenimiento del cable de carga
ADVERTENCIA
■Inspección rutinaria
Verifique los siguientes puntos periódicamente.
De lo contrario, podría causar un accidente inesperado, con el consiguiente riesgo
de lesiones graves o incluso mortales.
● El cable de carga, el enchufe, el conector de carga, el CCID (dispositivo de inte-
rrupción del circuito de carga), etc., no presentan daños
● La toma de corriente no presenta daños
● El enchufe se puede introducir de forma segura en la toma de corriente
● El enchufe no se calienta en exceso durante el uso
● Las clavijas del enchufe no están deformadas
● El enchufe no está cubierto de polvo, etc.
Extraiga el enchufe de la toma de corriente antes de inspeccionarlo. Si detecta
alguna anomalía en el cable de carga durante la inspección, deje de utilizarlo inme-
diatamente y póngase en contacto con un concesionario o taller de reparaciones
Toyota autorizado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado.
■ Mantenimiento del cable de carga
Cuando el cable de carga esté sucio, retire primero la suciedad con un paño duro
escurrido y después limpie el cable con un paño seco.
No obstante, nunca debe lavarlo con agua. Si lava el cable de carga con agua,
podría producirse un incendio o una descarga eléctrica durante la carga, con el con-
siguiente riesgo de lesiones graves o incluso mortales.
■ Cuando no utilice el cable de carga durante mucho tiempo
Extraiga el enchufe de la toma de corriente. Puede acumularse polvo en el enchufe
o en la toma de corriente y causar un recalentamiento que podría provocar un incen-
dio.
Guarde el cable en un lugar sin humedad.

1302-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
Sistema inteligente de bloqueo del conector y
la tapa
Sistema inteligente de la tapa
Al accionar la tapa del puerto de carga llevando encima la llave electró-
nica, por ejemplo, en el bolsillo, puede desbloquear únicamente la tapa del
puerto de carga con las puertas del vehículo bloqueadas.
Sistema de bloqueo del conector de carga
Cuando haya introducido el conector de carga recto hasta el tope, se blo-
queará automáticamente.
Llevando encima una llave electrónica , presione el interruptor de bloqueo
del conector de carga para desbloquear el conector de carga.
Sirve para evitar la retirada o el robo del cable de carga durante la carga.
■ Ubicación de las antenas
 P. 2 8 5
■ Radio de alcance (áreas de detección de la llave electrónica)
 P. 2 8 6
Al llevar encima la llave electrónica, por ejemplo, en el bolsillo, la tapa
del puerto de carga y el conector de carga se pueden bloquear o des-
bloquear.
Funcionamiento del sistema inteligente de bloqueo del conector y la
tapa
1
2
