1512-2. Cargando
2
Sistema híbrido Plug-in

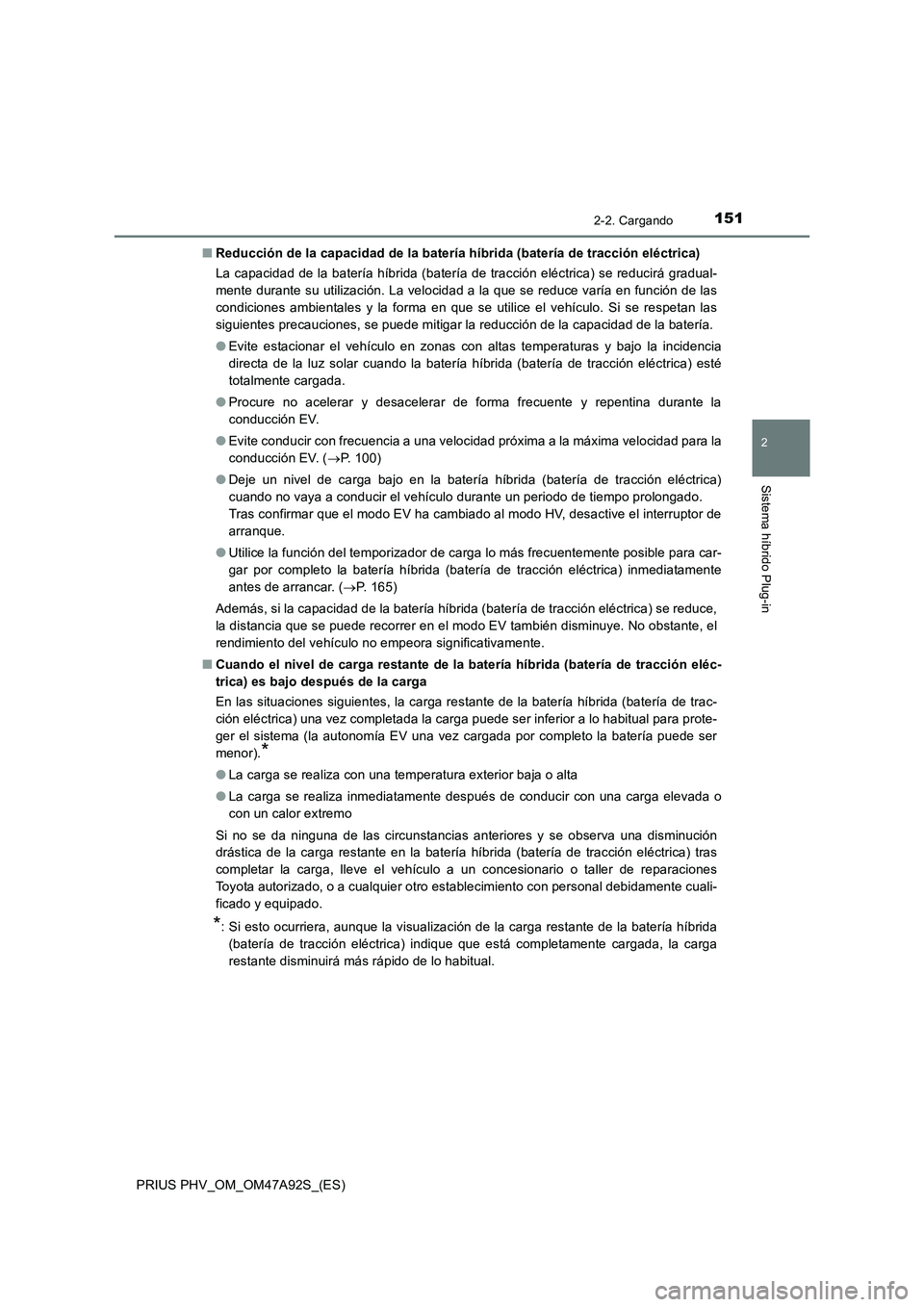

PRIUS PHV_OM_OM47A92S_(ES)■Reducción de la capacidad de la batería híbrida (batería de tracción eléctrica)
La capacidad de la batería híbrida (batería de tracción eléctrica) se reducirá gradual-
mente durante su utilización. La velocidad a la que se reduce varía en función de las
condiciones ambientales y la forma en que se utilice el vehículo. Si se respetan las
siguientes precauciones, se puede mitigar la reducción de la capacidad de la batería.
●Evite estacionar el vehículo en zonas con altas temperaturas y bajo la incidencia
directa de la luz solar cuando la batería híbrida (batería de tracción eléctrica) esté
totalmente cargada.
●Procure no acelerar y desacelerar de forma frecuente y repentina durante la
conducción EV.
●Evite conducir con frecuencia a una velocidad próxima a la máxima velocidad para la
conducción EV. (P. 100)
●Deje un nivel de carga bajo en la batería híbrida (batería de tracción eléctrica)
cuando no vaya a conducir el vehículo durante un periodo de tiempo prolongado.
Tras confirmar que el modo EV ha cambiado al modo HV, desactive el interruptor de
arranque.
●Utilice la función del temporizador de carga lo más frecuentemente posible para car-
gar por completo la batería híbrida (batería de tracción eléctrica) inmediatamente
antes de arrancar. (P. 165)
Además, si la capacidad de la batería híbrida (batería de tracción eléctrica) se reduce,
la distancia que se puede recorrer en el modo EV también disminuye. No obstante, el
rendimiento del vehículo no empeora significativamente.
■Cuando el nivel de carga restante de la batería híbrida (batería de tracción eléc-
trica) es bajo después de la carga
En las situaciones siguientes, la carga restante de la batería híbrida (batería de trac-
ción eléctrica) una vez completada la carga puede ser inferior a lo habitual para prote-
ger el sistema (la autonomía EV una vez cargada por completo la batería puede ser
menor).
*
●La carga se realiza con una temperatura exterior baja o alta
●La carga se realiza inmediatamente después de conducir con una carga elevada o
con un calor extremo
Si no se da ninguna de las circunstancias anteriores y se observa una disminución
drástica de la carga restante en la batería híbrida (batería de tracción eléctrica) tras
completar la carga, lleve el vehículo a un concesionario o taller de reparaciones
Toyota autorizado, o a cualquier otro establecimiento con personal debidamente cuali-
ficado y equipado.
*: Si esto ocurriera, aunque la visualización de la carga restante de la batería híbrida
(batería de tracción eléctrica) indique que está completamente cargada, la carga
restante disminuirá más rápido de lo habitual.

1522-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

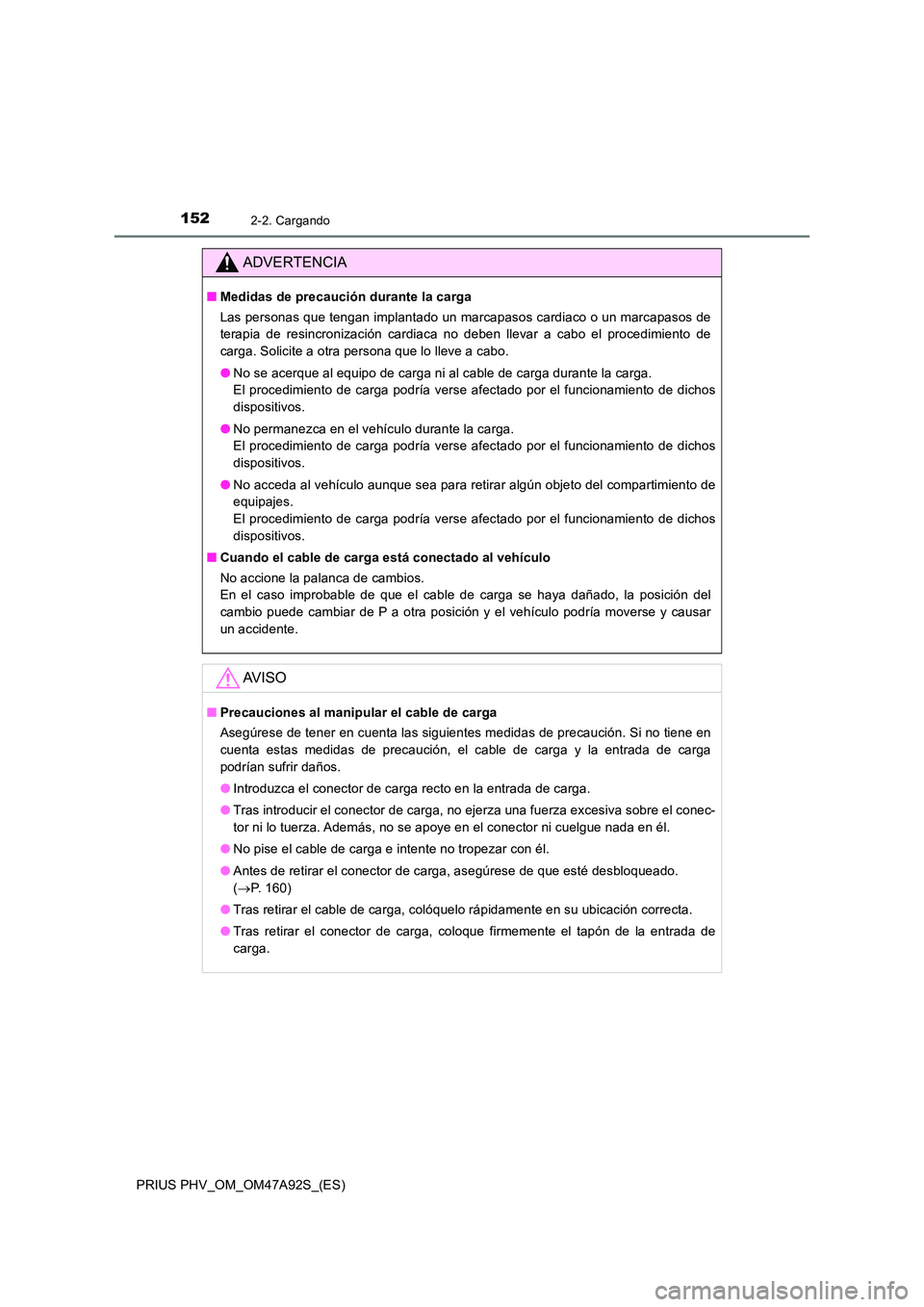

ADVERTENCIA
■Medidas de precaución durante la carga
Las personas que tengan implantado un marcapasos cardiaco o un marcapasos de
terapia de resincronización cardiaca no deben llevar a cabo el procedimiento de
carga. Solicite a otra persona que lo lleve a cabo.
● No se acerque al equipo de carga ni al cable de carga durante la carga.
El procedimiento de carga podría verse afectado por el funcionamiento de dichos
dispositivos.
● No permanezca en el vehículo durante la carga.
El procedimiento de carga podría verse afectado por el funcionamiento de dichos
dispositivos.
● No acceda al vehículo aunque sea para retirar algún objeto del compartimiento de
equipajes.
El procedimiento de carga podría verse afectado por el funcionamiento de dichos
dispositivos.
■ Cuando el cable de carga está conectado al vehículo
No accione la palanca de cambios.
En el caso improbable de que el cable de carga se haya dañado, la posición del
cambio puede cambiar de P a otra posición y el vehículo podría moverse y causar
un accidente.
AV I S O
■ Precauciones al manipular el cable de carga
Asegúrese de tener en cuenta las siguientes medidas de precaución. Si no tiene en
cuenta estas medidas de precaución, el cable de carga y la entrada de carga
podrían sufrir daños.
● Introduzca el conector de carga recto en la entrada de carga.
● Tras introducir el conector de carga, no ejerza una fuerza excesiva sobre el conec-
tor ni lo tuerza. Además, no se apoye en el conector ni cuelgue nada en él.
● No pise el cable de carga e intente no tropezar con él.
● Antes de retirar el conector de carga, asegúrese de que esté desbloqueado.
( P. 160)
● Tras retirar el cable de carga, colóquelo rápidamente en su ubicación correcta.
● Tras retirar el conector de carga, coloque firmemente el tapón de la entrada de
carga.

1532-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
AV I S O

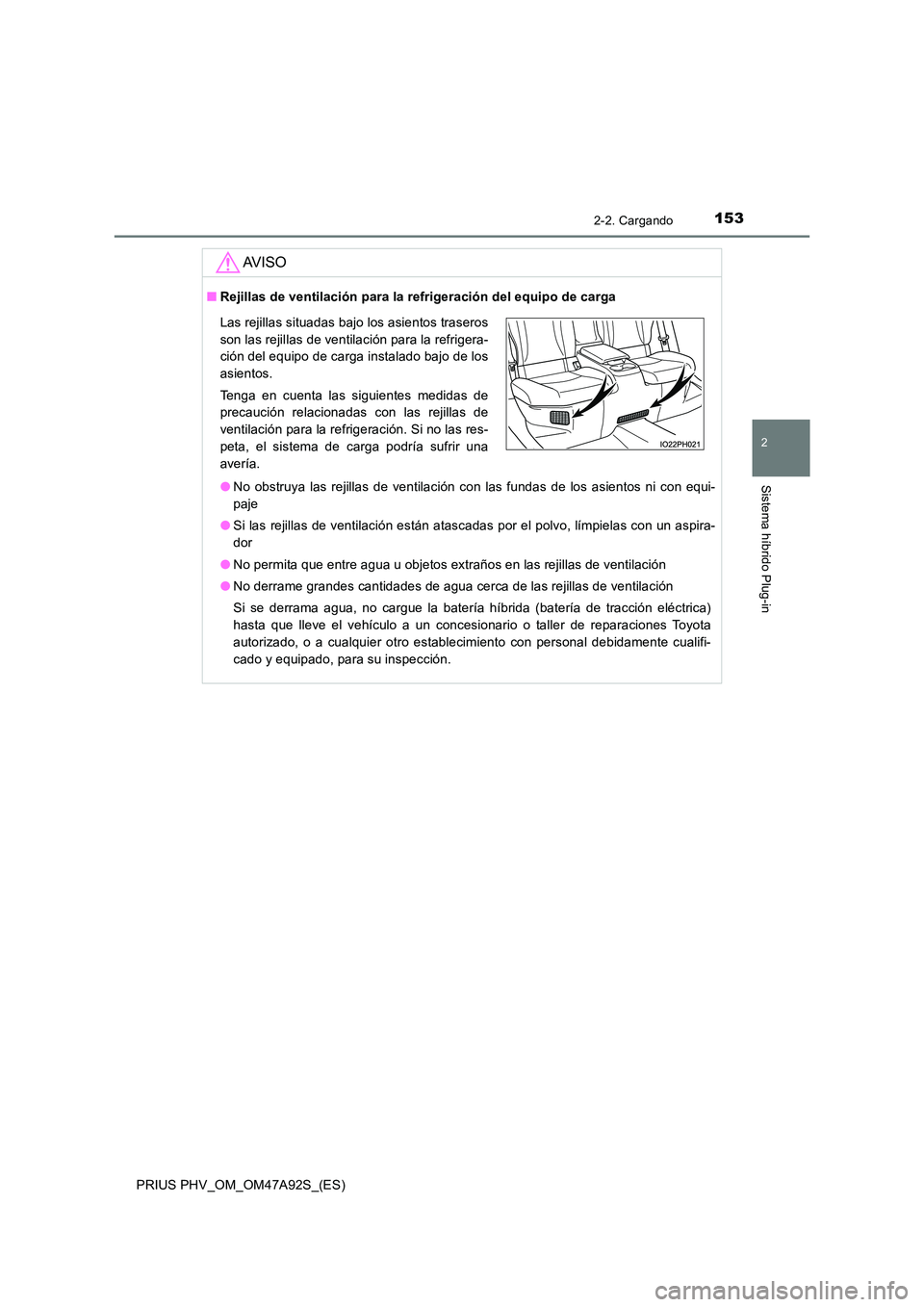

■Rejillas de ventilación para la refrigeración del equipo de carga
● No obstruya las rejillas de ventilación con las fundas de los asientos ni con equi-
paje
● Si las rejillas de ventilación están atascadas por el polvo, límpielas con un aspira-
dor
● No permita que entre agua u objetos extraños en las rejillas de ventilación
● No derrame grandes cantidades de agua cerca de las rejillas de ventilación
Si se derrama agua, no cargue la batería híbrida (batería de tracción eléctrica)
hasta que lleve el vehículo a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado, para su inspección.
Las rejillas situadas bajo los asientos traseros
son las rejillas de ventilación para la refrigera-
ción del equipo de carga instalado bajo de los
asientos.
Tenga en cuenta las siguientes medidas de
precaución relacionadas con las rejillas de
ventilación para la refrigeración. Si no las res-
peta, el sistema de carga podría sufrir una
avería.

1542-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

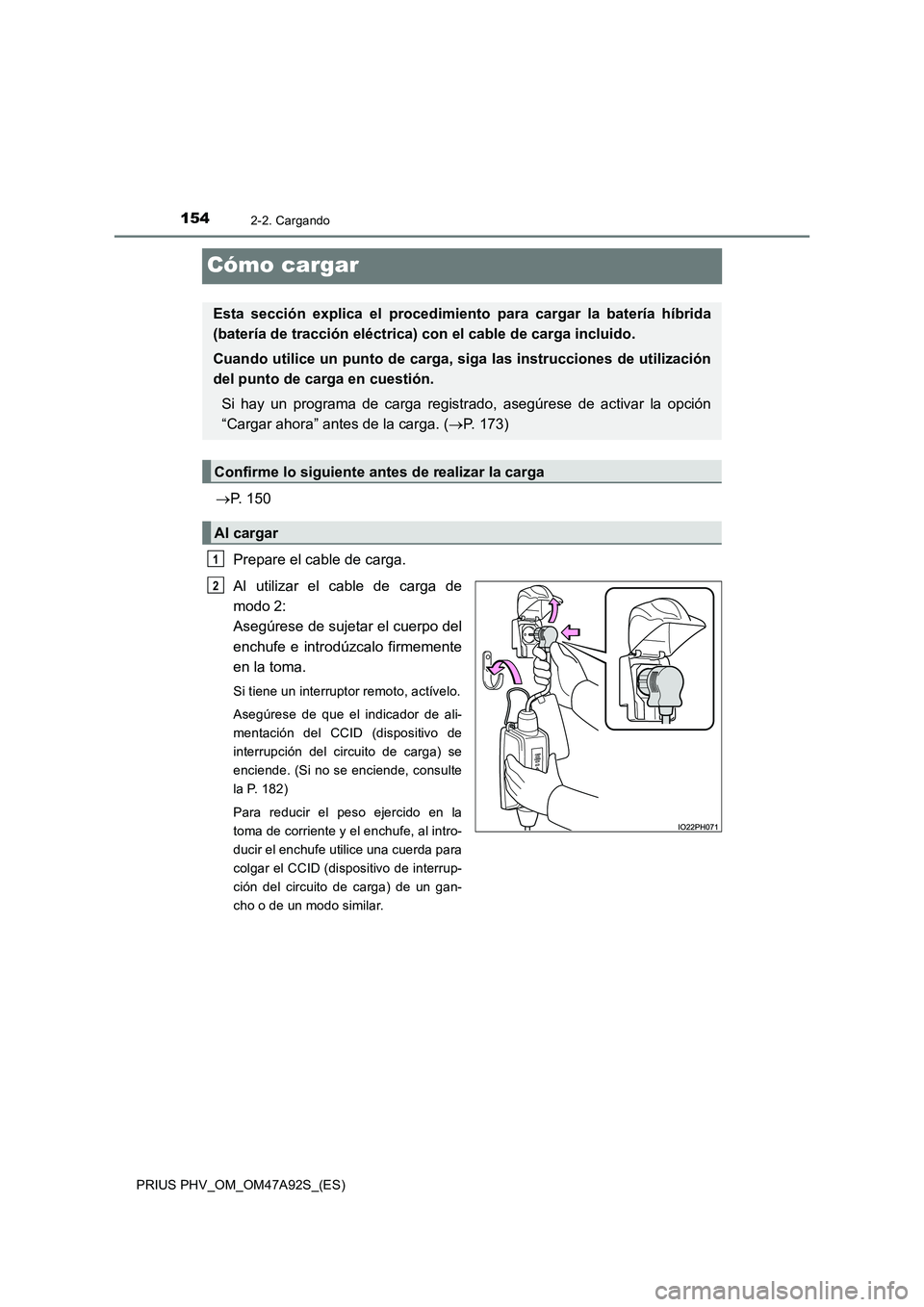

Cómo cargar
P. 150
Prepare el cable de carga.
Al utilizar el cable de carga de
modo 2:
Asegúrese de sujetar el cuerpo del
enchufe e introdúzcalo firmemente
en la toma.
Si tiene un interruptor remoto, actívelo.
Asegúrese de que el indicador de ali-
mentación del CCID (dispositivo de
interrupción del circuito de carga) se
enciende. (Si no se enciende, consulte
la P. 182)
Para reducir el peso ejercido en la
toma de corriente y el enchufe, al intro-
ducir el enchufe utilice una cuerda para
colgar el CCID (dispositivo de interrup-
ción del circuito de carga) de un gan-
cho o de un modo similar.
Esta sección explica el procedimiento para cargar la batería híbrida
(batería de tracción eléctrica) co n el cable de carga incluido.
Cuando utilice un punto de carga, siga las instrucciones de utilización
del punto de carga en cuestión.
Si hay un programa de carga registr ado, asegúrese de activar la opción
“Cargar ahora” antes de la carga. ( P. 173)
Confirme lo siguiente antes de realizar la carga
Al cargar
1
2

1552-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

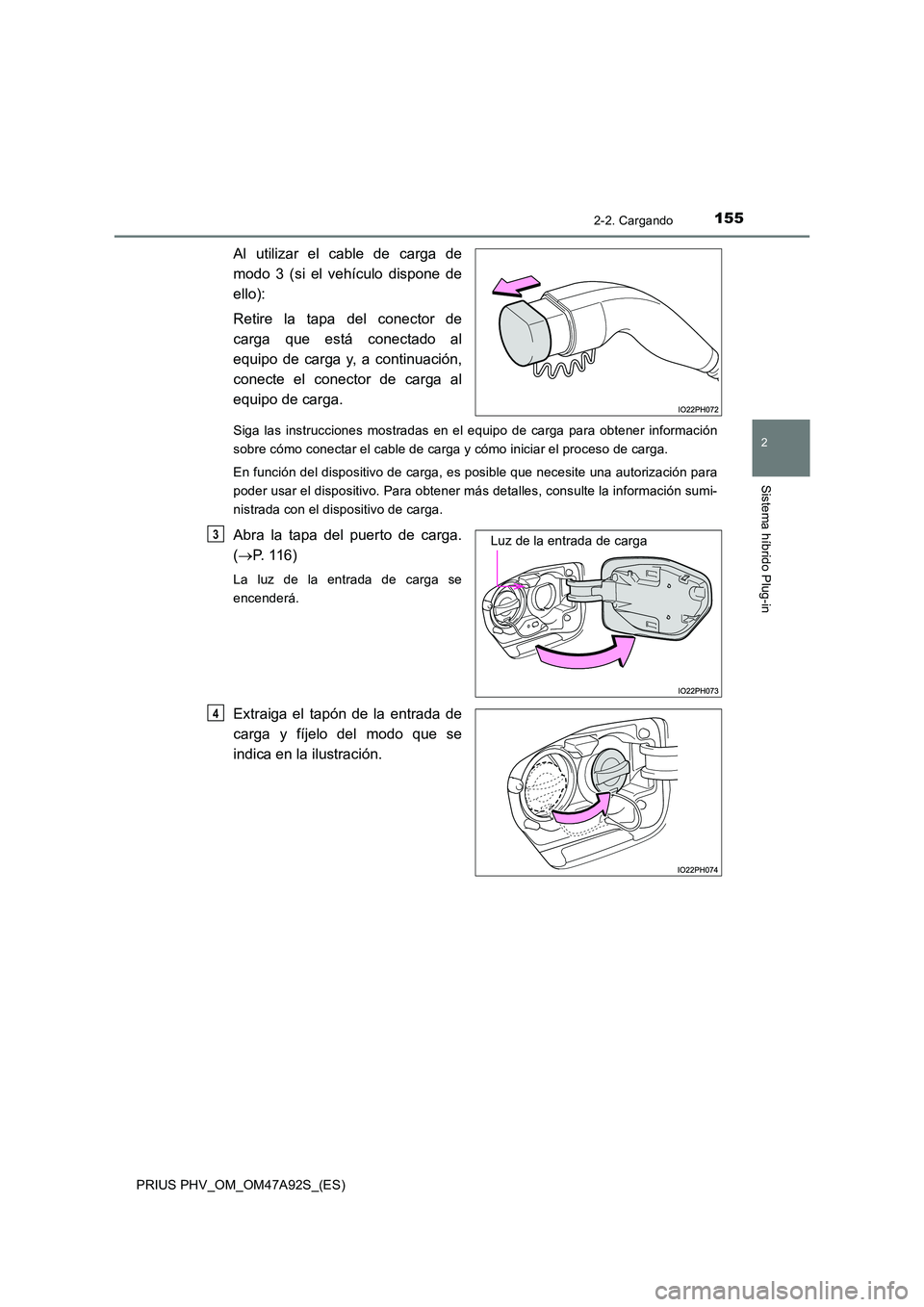

Al utilizar el cable de carga de
modo 3 (si el vehículo dispone de
ello):
Retire la tapa del conector de
carga que está conectado al
equipo de carga y, a continuación,
conecte el conector de carga al
equipo de carga.
Siga las instrucciones mostradas en el equipo de carga para obtener información
sobre cómo conectar el cable de carga y cómo iniciar el proceso de carga.
En función del dispositivo de carga, es posible que necesite una autorización para
poder usar el dispositivo. Para obtener más detalles, consulte la información sumi-
nistrada con el dispositivo de carga.
Abra la tapa del puerto de carga.
( P. 1 1 6 )
La luz de la entrada de carga se
encenderá.
Extraiga el tapón de la entrada de
carga y fíjelo del modo que se
indica en la ilustración.
Luz de la entrada de carga3
4

1562-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

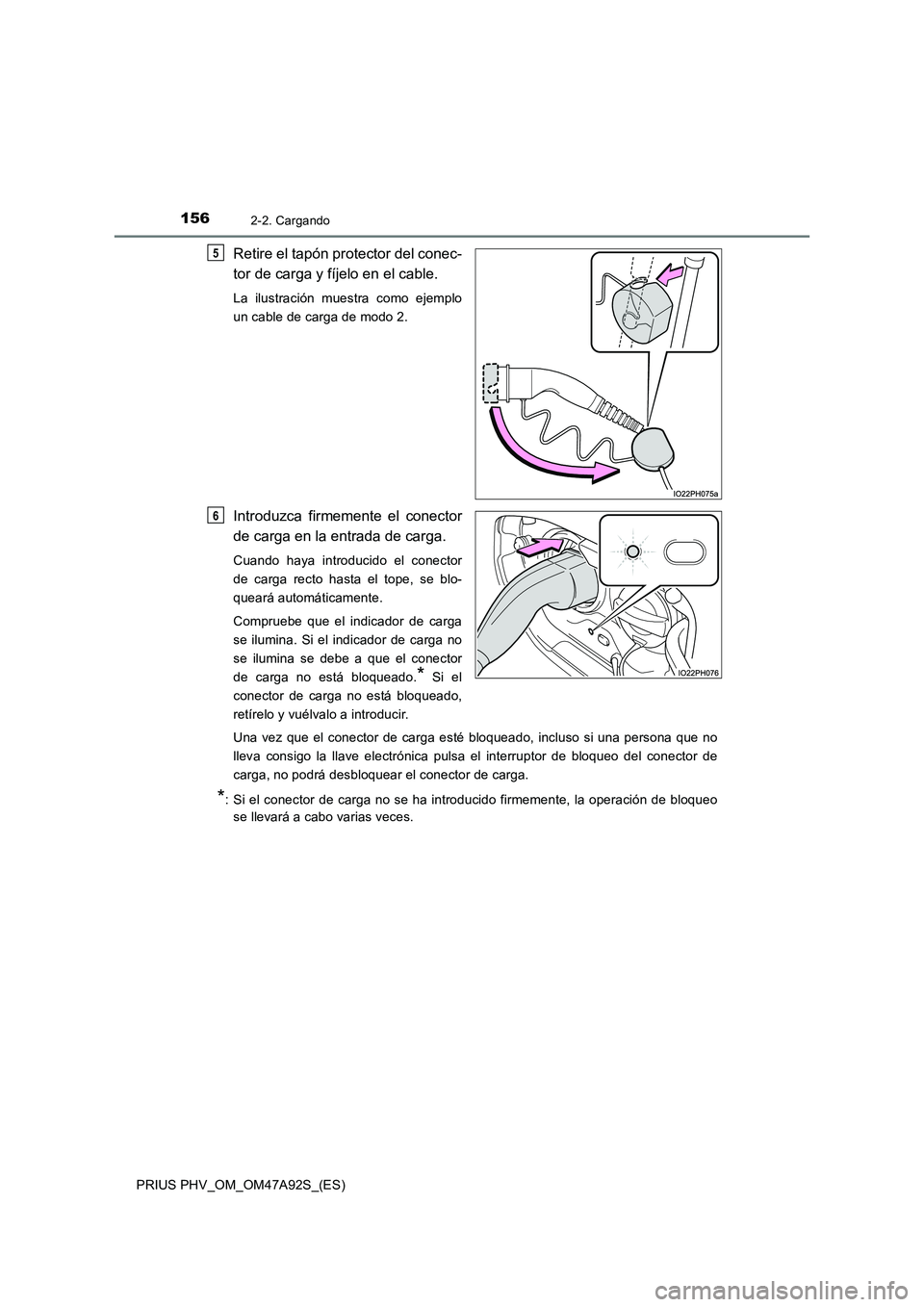

Retire el tapón protector del conec-
tor de carga y fíjelo en el cable.
La ilustración muestra como ejemplo
un cable de carga de modo 2.
Introduzca firmemente el conector
de carga en la entrada de carga.
Cuando haya introducido el conector
de carga recto hasta el tope, se blo-
queará automáticamente.
Compruebe que el indicador de carga
se ilumina. Si el indicador de carga no
se ilumina se debe a que el conector
de carga no está bloqueado.
* Si el
conector de carga no está bloqueado,
retírelo y vuélvalo a introducir.
Una vez que el conector de carga esté bloqueado, incluso si una persona que no
lleva consigo la llave electrónica pulsa el interruptor de bloqueo del conector de
carga, no podrá desbloquear el conector de carga.
*: Si el conector de carga no se ha introducido firmemente, la operación de bloqueo
se llevará a cabo varias veces.
5
6

1572-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

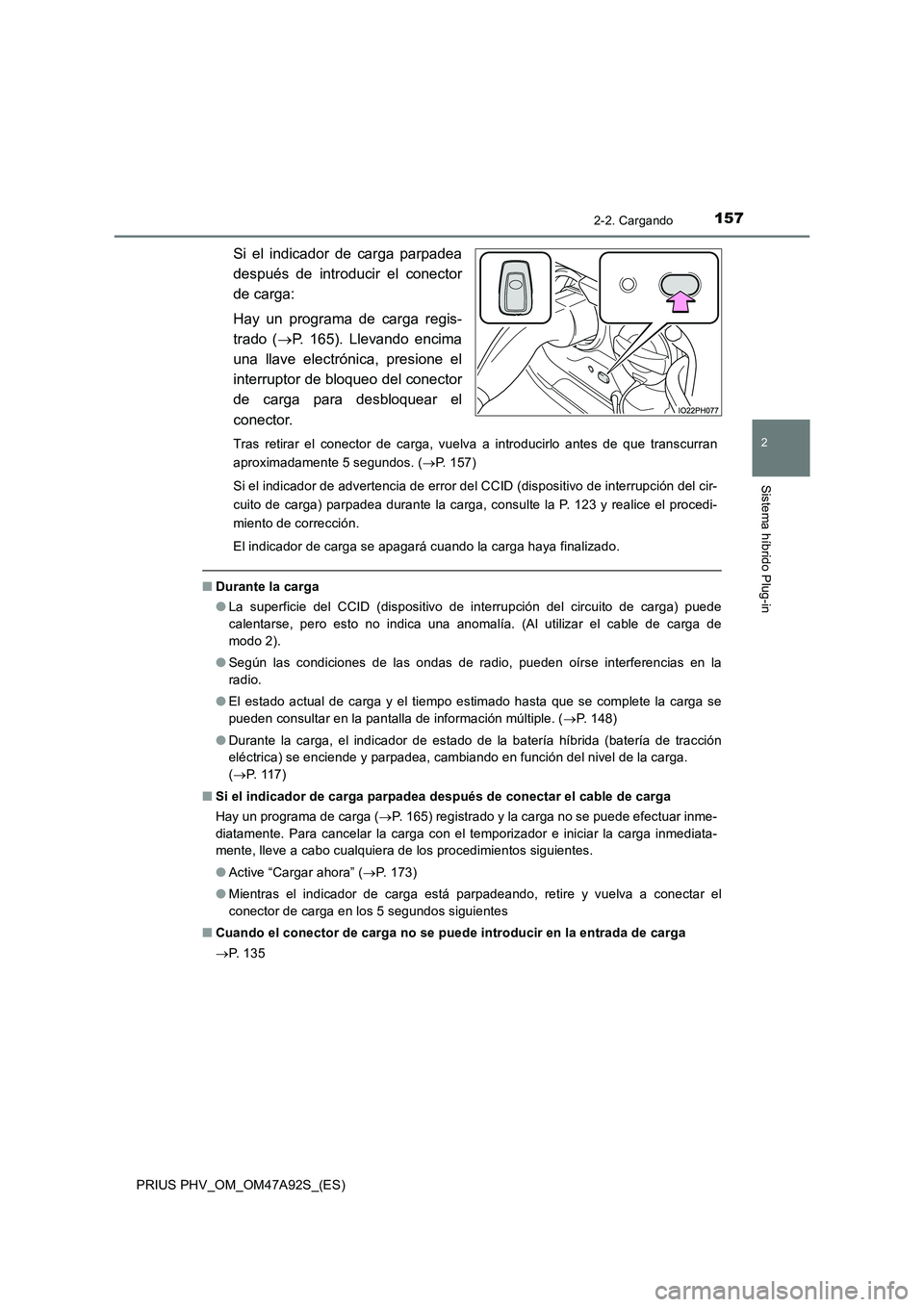

Si el indicador de carga parpadea
después de introducir el conector
de carga:
Hay un programa de carga regis-
trado (P. 165). Llevando encima
una llave electrónica, presione el
interruptor de bloqueo del conector
de carga para desbloquear el
conector.
Tras retirar el conector de carga, vuelva a introducirlo antes de que transcurran
aproximadamente 5 segundos. (P. 157)
Si el indicador de advertencia de error del CCID (dispositivo de interrupción del cir-
cuito de carga) parpadea durante la carga, consulte la P. 123 y realice el procedi-
miento de corrección.
El indicador de carga se apagará cuando la carga haya finalizado.
■Durante la carga
●La superficie del CCID (dispositivo de interrupción del circuito de carga) puede
calentarse, pero esto no indica una anomalía. (Al utilizar el cable de carga de
modo 2).
●Según las condiciones de las ondas de radio, pueden oírse interferencias en la
radio.
●El estado actual de carga y el tiempo estimado hasta que se complete la carga se
pueden consultar en la pantalla de información múltiple. (P. 148)
●Durante la carga, el indicador de estado de la batería híbrida (batería de tracción
eléctrica) se enciende y parpadea, cambiando en función del nivel de la carga.
(P. 1 1 7 )
■Si el indicador de carga parpadea después de conectar el cable de carga
Hay un programa de carga (P. 165) registrado y la carga no se puede efectuar inme-
diatamente. Para cancelar la carga con el temporizador e iniciar la carga inmediata-
mente, lleve a cabo cualquiera de los procedimientos siguientes.
●Active “Cargar ahora” (P. 173)
●Mientras el indicador de carga está parpadeando, retire y vuelva a conectar el
conector de carga en los 5 segundos siguientes
■Cuando el conector de carga no se puede introducir en la entrada de carga
P. 1 3 5

1582-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

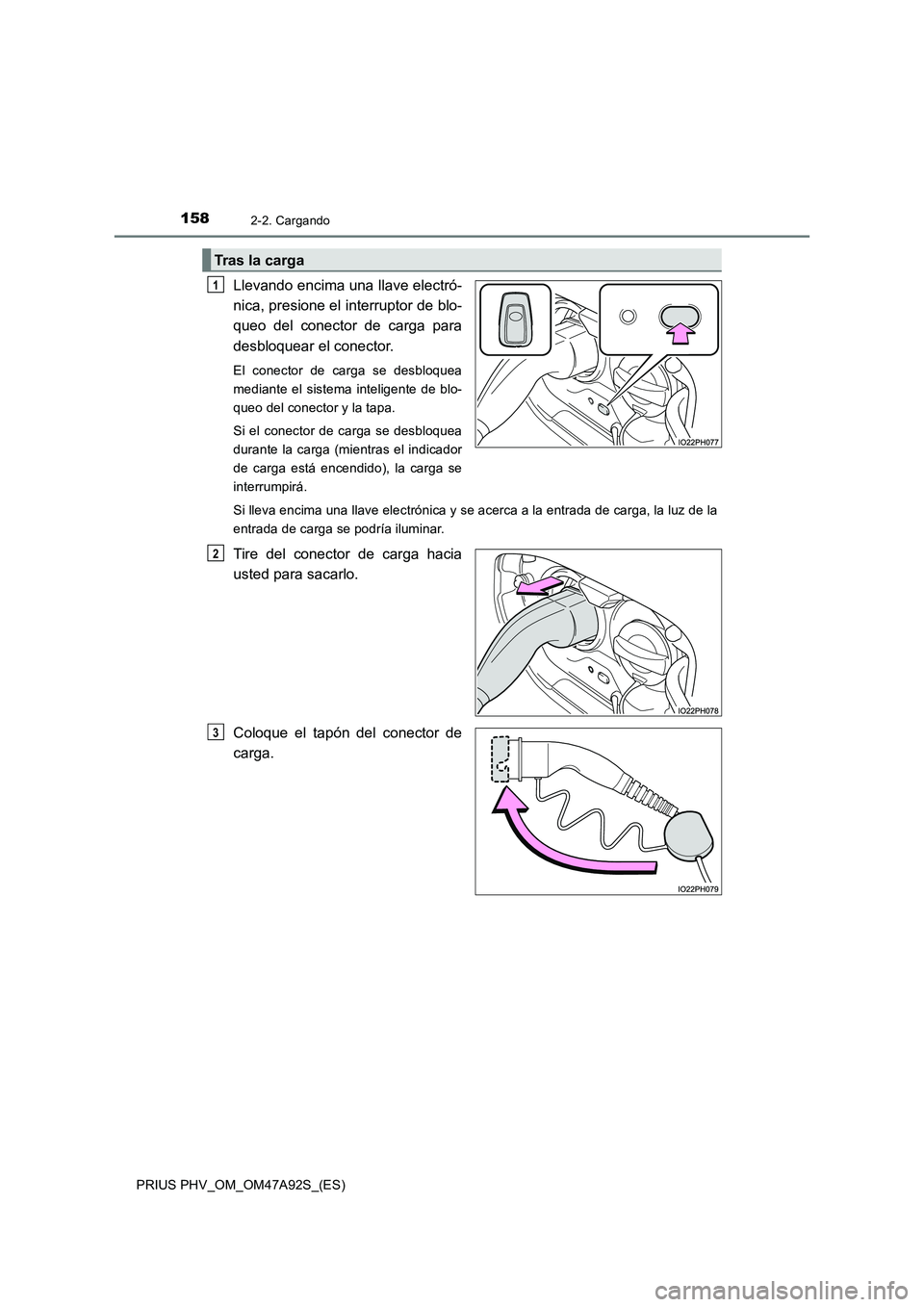

Llevando encima una llave electró-
nica, presione el interruptor de blo-
queo del conector de carga para
desbloquear el conector.
El conector de carga se desbloquea
mediante el sistema inteligente de blo-
queo del conector y la tapa.
Si el conector de carga se desbloquea
durante la carga (mientras el indicador
de carga está encendido), la carga se
interrumpirá.
Si lleva encima una llave electrónica y se acerca a la entrada de carga, la luz de la
entrada de carga se podría iluminar.
Tire del conector de carga hacia
usted para sacarlo.
Coloque el tapón del conector de
carga.
Tras la carga
1
2
3

1592-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

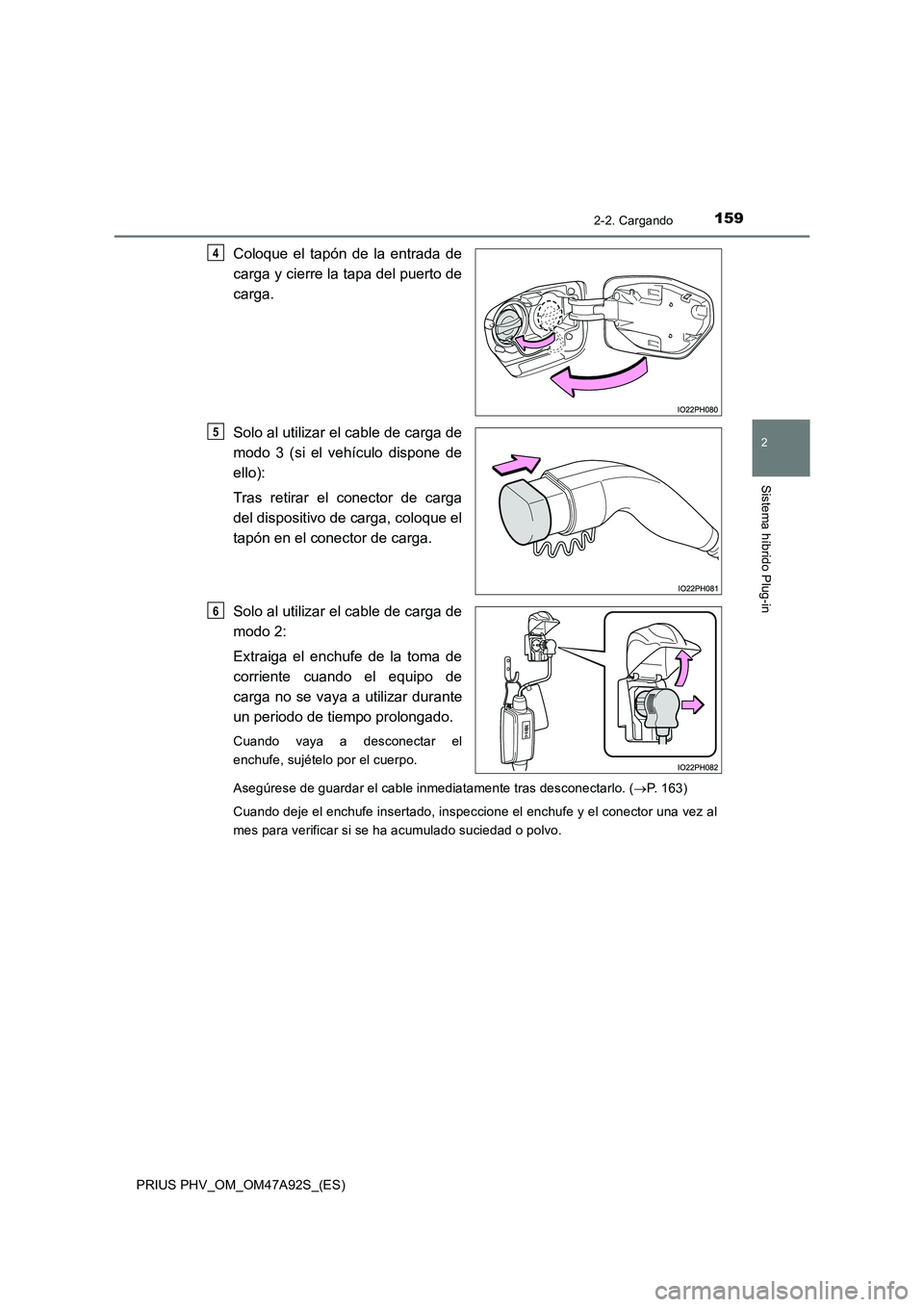

Coloque el tapón de la entrada de
carga y cierre la tapa del puerto de
carga.
Solo al utilizar el cable de carga de
modo 3 (si el vehículo dispone de
ello):
Tras retirar el conector de carga
del dispositivo de carga, coloque el
tapón en el conector de carga.
Solo al utilizar el cable de carga de
modo 2:
Extraiga el enchufe de la toma de
corriente cuando el equipo de
carga no se vaya a utilizar durante
un periodo de tiempo prolongado.
Cuando vaya a desconectar el
enchufe, sujételo por el cuerpo.
Asegúrese de guardar el cable inmediatamente tras desconectarlo. (P. 163)
Cuando deje el enchufe insertado, inspeccione el enchufe y el conector una vez al
mes para verificar si se ha acumulado suciedad o polvo.
4
5
6

1602-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

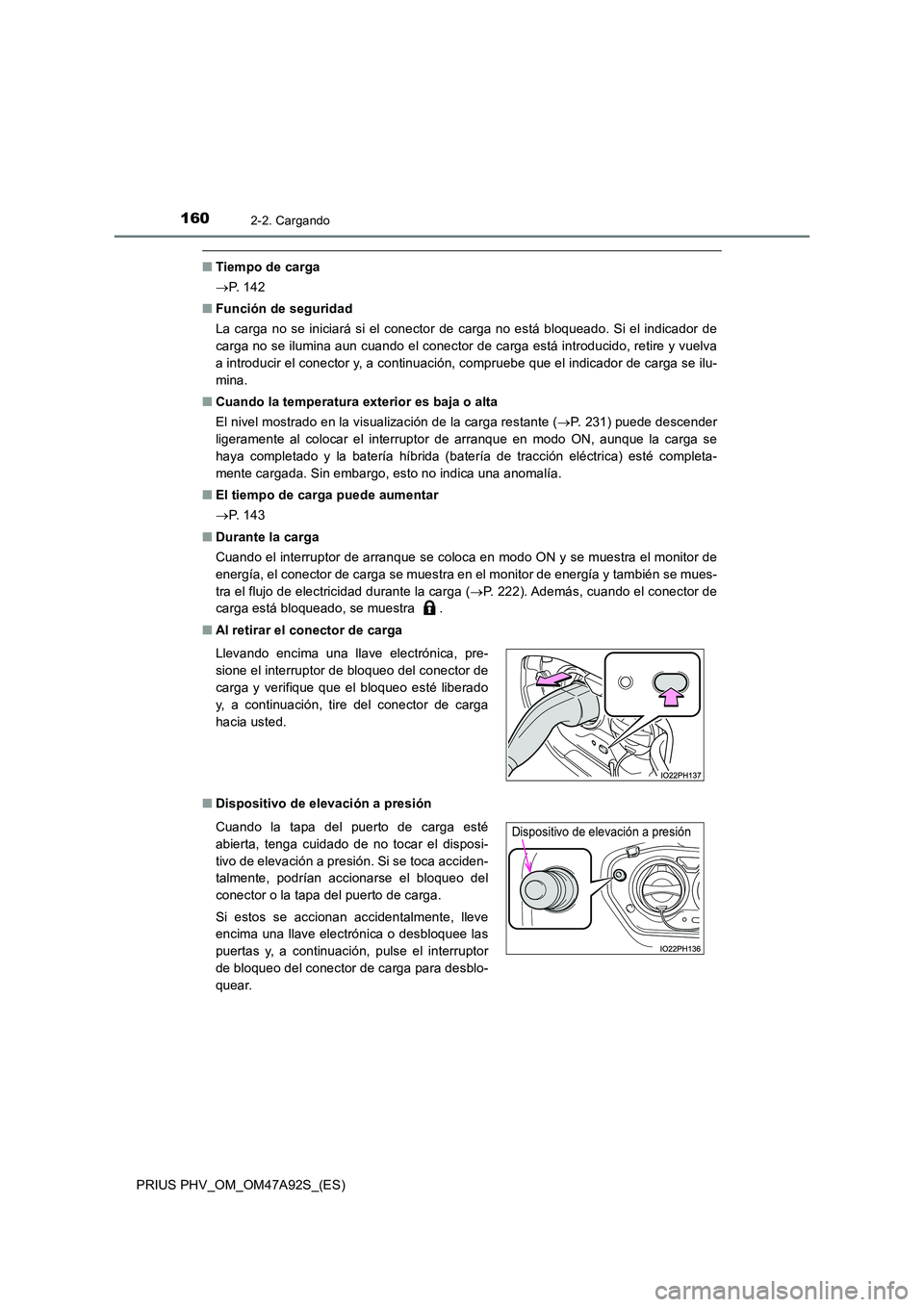

■Tiempo de carga
 P. 1 4 2
■ Función de seguridad
La carga no se iniciará si el conector de carga no está bloqueado. Si el indicador de
carga no se ilumina aun cuando el conector de carga está introducido, retire y vuelva
a introducir el conector y, a continuación, compruebe que el indicador de carga se ilu-
mina.
■ Cuando la temperatura exterior es baja o alta
El nivel mostrado en la visualización de la carga restante ( P. 231) puede descender
ligeramente al colocar el interruptor de arranque en modo ON, aunque la carga se
haya completado y la batería híbrida (batería de tracción eléctrica) esté completa-
mente cargada. Sin embargo, esto no indica una anomalía.
■ El tiempo de carga puede aumentar
 P. 1 4 3
■ Durante la carga
Cuando el interruptor de arranque se coloca en modo ON y se muestra el monitor de
energía, el conector de carga se muestra en el monitor de energía y también se mues-
tra el flujo de electricidad durante la carga ( P. 222). Además, cuando el conector de
carga está bloqueado, se muestra .
■ Al retirar el conector de carga
■ Dispositivo de elevación a presión
Llevando encima una llave electrónica, pre-
sione el interruptor de bloqueo del conector de
carga y verifique que el bloqueo esté liberado
y, a continuación, tire del conector de carga
hacia usted.
Cuando la tapa del puerto de carga esté
abierta, tenga cuidado de no tocar el disposi-
tivo de elevación a presión. Si se toca acciden-
talmente, podrían accionarse el bloqueo del
conector o la tapa del puerto de carga.
Si estos se accionan accidentalmente, lleve
encima una llave electrónica o desbloquee las
puertas y, a continuación, pulse el interruptor
de bloqueo del conector de carga para desblo-
quear.
Dispositivo de elevación a presión
