– Om ett framförvarande fordon har
extremt hög markfrigång
– Om ett framförvarande fordon har
en last som sticker ut bakom den
bakre stötdämparen
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om framförvarande fordon är en
barncykel, en cykel som har stor last,
cykel med mer än en person, eller en
ovanligt formad cykel (cykel med
barnsits, tandemcykel etc.)
– Om höjden på en fotgängare eller en
cyklist på cykeln framför bilen är
kortare än ca 1 m eller längre än ca
2m
– Om en fotgängare/cyklist bär
överdimensionerade kläder
(regnrock, lång kjol osv.) som gör
silhuetten otydlig
– Om en fotgängare böjer sig framåt
eller knäböjer, eller en cyklist böjer
sig framåt
– Om en fotgängare/cyklist rör sig
snabbt
– Om en fotgängare drar barnvagn,
rullstol, cykel eller annat fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– När omgivningen är dimmig, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng– Vid körning i en kurva och under
några sekunder efter körning i en
kurva
– Om bilen sladdar
– Om fronten på bilen är höjd eller
sänkt
– Om hjulen är felriktade
– Om ett torkarblad blockerar
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• Exempel på situationer när det inte
alltid går att bromsa kraftigt nog,
vilket hindrar systemet från att
fungera korrekt:
– Om bromsfunktionerna inte kan
användas fullt ut, till exempel om
bromsdelarna är extremt kalla,
extremt varma eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 323), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
5.5 Använda förarstödssystemen
239
5
Körning

5.5.3 LTA (Linjeavkännare)
Sammanfattning av funktioner
Vid körning på väg med tydliga vita (gula)
körfältslinjer varnar LTA-systemet
föraren om bilen kan komma att avvika
från körfältet eller riktningen
*, och kan
eventuellt vrida ratten något för att
undvika att bilen avviker från sitt körfält
eller riktning
*. Medan den aktiva
farthållaren från 0 km/tim är aktiverad
vrider systemet ratten för att bibehålla
bilens läge i körfältet.
LTA-systemet känner av vita (gula)
körfältslinjer eller en riktning
*med den
främre kameran. Dessutom känner det
med frontkamera och radar av
framförvarande fordon.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
systemet den nivå av
uppmärksamhet som föraren måste
ägna området framför bilen. Föraren
måste alltid ta fullt ansvar för säker
körning genom att vara uppmärksam
på förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta raster när trötthet ger sig till
känna, t.ex. på långkörningar.
VARNING!(Fortsättning)
• Undlåtelse att vidta lämpliga
köråtgärder och ge körningen full
uppmärksamhet kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
• Stäng av LTA-systemet med
LTA-knappen när systemet inte
används.
Situationer som är olämpliga för
LTA-systemet
Använd LTA-knappen för att stänga av
systemet i följande situationer.
Försummelse att följa dessa
anvisningar kan leda till olyckor med
svåra eller livshotande skador som
följd.
• Bilen körs på underlag som är halt på
grund av regn, nysnö, köldgrader, etc.
• Bilen körs på en snötäckt väg.
• Vita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
• Bilen körs på ett tillfälligt eller
begränsat körfält på grund av
byggnadsarbete.
• Bilen körs i ett byggnationsområde.
• Reservhjul, snökedjor, etc., är
monterade.
• Om däcken är mycket slitna eller om
lufttrycket i däcken är lågt.
• Under bogsering i nödsituation.
Undvik funktionsstörning i
LTA-systemet och att det används av
misstag
• Gör inga anpassningar av
strålkastarna eller dekaler på
lampornas yta.
• Gör inga anpassningar av fjädringen,
etc. Om fjädringen o. dyl. behöver
bytas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
5.5 Använda förarstödssystemen
240

VARNING!(Fortsättning)
• Du ska varken montera eller placera
föremål på motorhuv eller grill.
Montera inte heller grillskydd
(viltskydd eller dylikt).
• Kontakta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer om vindrutan behöver
repareras.
VARNING!
Förhållanden då funktionen
eventuellt inte fungerar på rätt sätt
I följande situationer fungerar
eventuellt inte funktionerna på rätt
sätt och bilen kan avvika från körfältet.
Kör säkert genom att alltid vara
uppmärksam på omgivningen och
använd ratten för att korrigera bilens
riktning, förlita dig inte enbart på
funktionerna.
• När displayen för
uppföljningskörning visas
(→Sid. 245) och det framförvarande
fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→Sid. 245) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→Sid. 245) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och avvika
från körfältet.)
• När displayen för
uppföljningskörning visas
(→Sid. 245) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen.
(Din bil kan eventuellt följa det
framförvarande fordonet och avvika
från körfältet.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
5.5 Använda förarstödssystemen
241
5
Körning

VARNING!
• Bilen körs där vägen delar sig, vägar
går samman, etc.
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det finns skuggor på vägen som
löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som
täcker dem.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
• De vita (gula) körfältsmarkeringarna
är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
VARNING!(Fortsättning)
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
• De vita (gula) körfältsmarkeringarna
löper tvärs över en trottoarkant, etc.
• Bilen körs på en ljus yta, t.ex. betong.
• Om vägkanten inte är tydlig eller rak.
• Bilen körs på yta som är ljus på grund
av reflekterande ljus, etc.
VARNING!
• Bilen körs i ett område där
ljusstyrkan plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar.
• Ljus från mötande fordons
strålkastare, solen etc, lyser in i
kameran.
• Bilen körs på en sluttning.
• Bilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
• Bilen körs på en obelagd eller ojämn
väg.
• Körfältet är extremt smalt eller brett.
• Bilen lutar starkt om den är tungt
lastad med bagage, eller har fel
lufttryck i däcken.
• Avståndet till framförvarande fordon
är mycket kort.
• Bilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
• Vid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
• Bilen träffas av en sidvind.
• Bilen påverkas av en sidovind från ett
fordon som körs i ett närliggande
körfält.
5.5 Använda förarstödssystemen
242

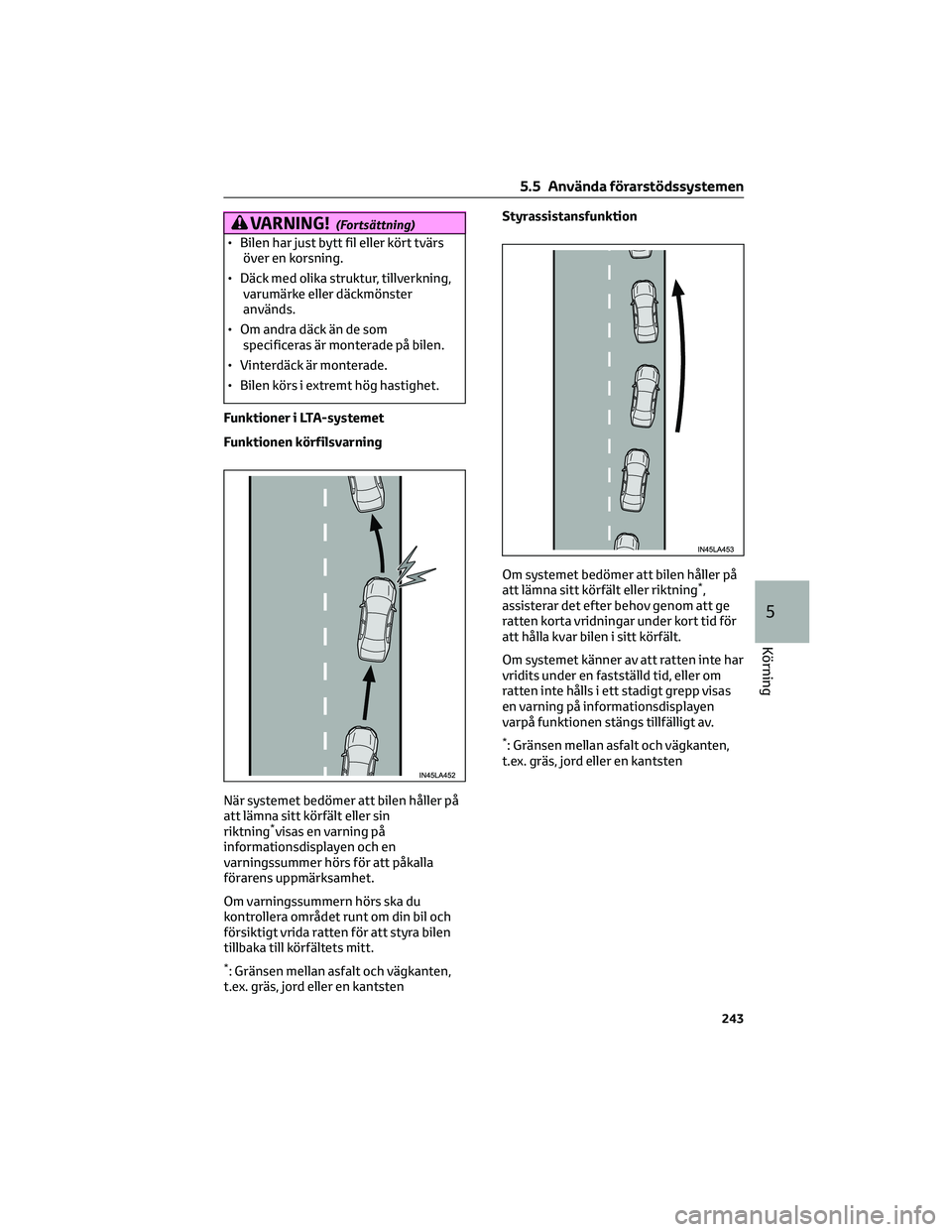

VARNING!(Fortsättning)
• Bilen har just bytt fil eller kört tvärs
över en korsning.
• Däck med olika struktur, tillverkning,
varumärke eller däckmönster
används.
• Om andra däck än de som
specificeras är monterade på bilen.
• Vinterdäck är monterade.
• Bilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
Funktionen körfilsvarning
När systemet bedömer att bilen håller på
att lämna sitt körfält eller sin
riktning
*visas en varning på
informationsdisplayen och en
varningssummer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera området runt om din bil och
försiktigt vrida ratten för att styra bilen
tillbaka till körfältets mitt.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantstenStyrassistansfunktion
Om systemet bedömer att bilen håller på
att lämna sitt körfält eller riktning
*,
assisterar det efter behov genom att ge
ratten korta vridningar under kort tid för
att hålla kvar bilen i sitt körfält.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om
ratten inte hålls i ett stadigt grepp visas
en varning på informationsdisplayen
varpå funktionen stängs tillfälligt av.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantsten
5.5 Använda förarstödssystemen
243
5
Körning

Krängningsvarning, funktion
Om bilen kränger i sitt körfält hörs
varningssummern och ett meddelande
visar på informationsdisplayen för att
påkalla förarens uppmärksamhet.
KörfältsassistansDen här funktionen är länkad till den
aktiva farthållaren från 0 km/tim och ger
assistans, efter behov, genom att vrida
ratten för att hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från 0 km/tim
inte är aktiv är körfältsassistansen inte
aktiv.
I situationer när de vita (gula)
körfältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om
ratten inte hålls i ett stadigt grepp visas
en varning på informationsdisplayen
varpå funktionen stängs tillfälligt av.
Slå på LTA-systemet
Tryck på LTA-knappen för att sätta på
systemet.
Indikeringslampan till LTA tänds och ett
meddelande visas på
informationsdisplayen.
Tryck en gång till på LTA-knappen för att
stänga av systemet.
När LTA-systemet har satts på eller
stängts av fortsätter LTA-systemet i
samma läge nästa gång hybridsystemet
startas.
5.5 Använda förarstödssystemen
244

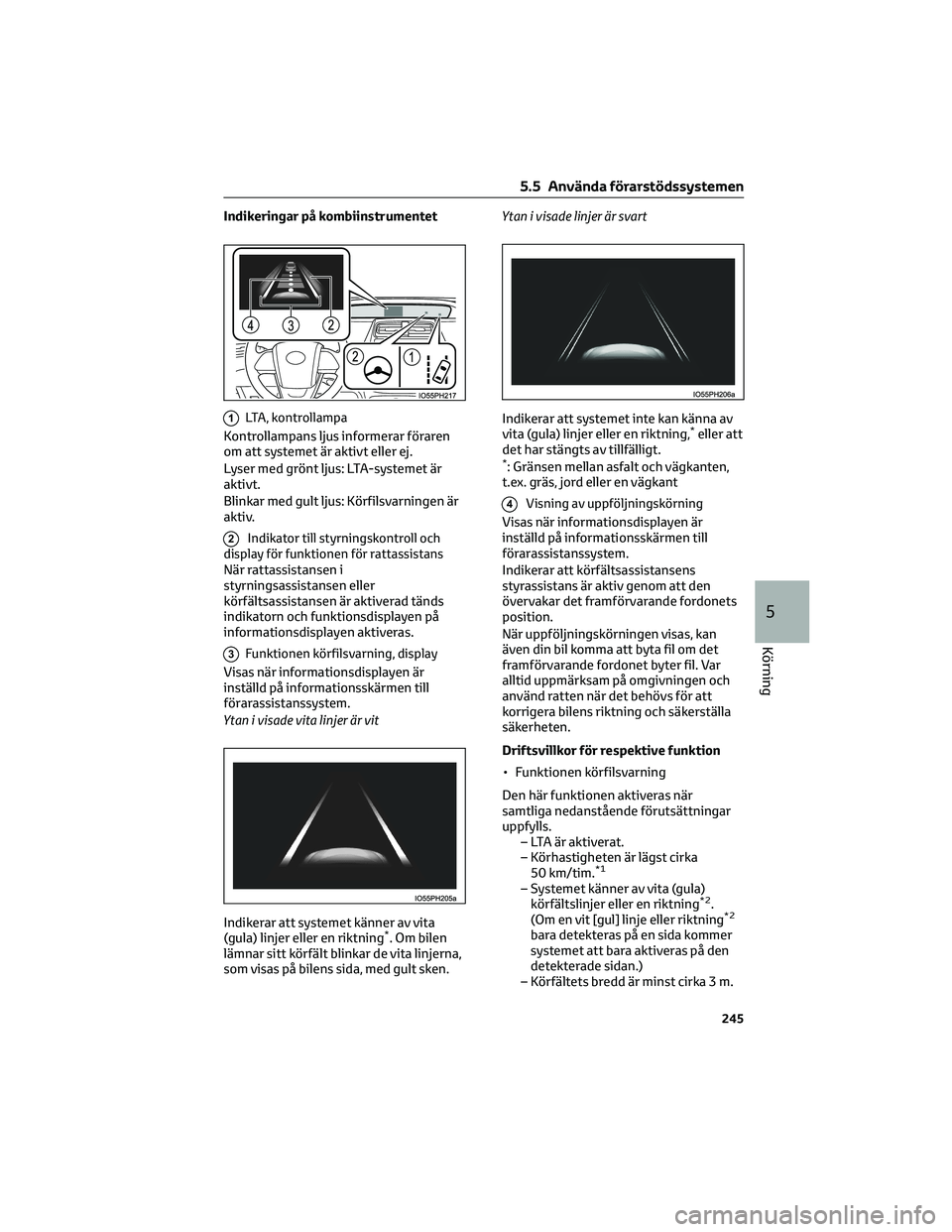

Indikeringar på kombiinstrumentet
1LTA, kontrollampa
Kontrollampans ljus informerar föraren
om att systemet är aktivt eller ej.
Lyser med grönt ljus: LTA-systemet är
aktivt.
Blinkar med gult ljus: Körfilsvarningen är
aktiv.
2Indikator till styrningskontroll och
display för funktionen för rattassistans
När rattassistansen i
styrningsassistansen eller
körfältsassistansen är aktiverad tänds
indikatorn och funktionsdisplayen på
informationsdisplayen aktiveras.
3Funktionen körfilsvarning, display
Visas när informationsdisplayen är
inställd på informationsskärmen till
förarassistanssystem.
Ytan i visade vita linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*. Om bilen
lämnar sitt körfält blinkar de vita linjerna,
som visas på bilens sida, med gult sken.Ytan i visade linjer är svart
Indikerar att systemet inte kan känna av
vita (gula) linjer eller en riktning,
*eller att
det har stängts av tillfälligt.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4Visning av uppföljningskörning
Visas när informationsdisplayen är
inställd på informationsskärmen till
förarassistanssystem.
Indikerar att körfältsassistansens
styrassistans är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, kan
även din bil komma att byta fil om det
framförvarande fordonet byter fil. Var
alltid uppmärksam på omgivningen och
använd ratten när det behövs för att
korrigera bilens riktning och säkerställa
säkerheten.
Driftsvillkor för respektive funktion
• Funktionen körfilsvarning
Den här funktionen aktiveras när
samtliga nedanstående förutsättningar
uppfylls.
– LTA är aktiverat.
– Körhastigheten är lägst cirka
50 km/tim.
*1
– Systemet känner av vita (gula)
körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
5.5 Använda förarstödssystemen
245
5
Körning

– Körriktningsvisaren används inte.
– Bilen körs inte i en skarp kurva.
– Inga systemstörningar känns av.
(→Sid. 248)
*1: Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim när
körfältsassistansen är aktiverad.
*2: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantsten
• Styrassistansfunktion
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver driftsförutsättningarna
för funktionen för körfilsvarning.
– Inställningen för
”LTA
Steering Assist Mode” i
på
informationsdisplayen är ”On”.
(→Sid. 144)
– Bilen varken accelereras eller
bromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
– Ingen varning för inga händer på
ratten visas. (→Sid. 247)
• Krängningsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående förutsättningar
uppfylls.
– Inställning för
(”Lane
Sway Warning Status”) i
på
informationsdisplayen är inställd på
”On”. (→Sid. 144)
– Bilens hastighet är minst cirka
50 km/tim.
– Körfältets bredd är minst cirka 3 m.
– Inga systemstörningar känns av.
(→Sid. 248)
• Körfältsassistans
Den här funktionen aktiveras när
samtliga nedanstående förutsättningar
uppfylls.
– LTA är aktiverat.– Inställning för
(”LTA
Steering Assist Mode”
(Styrningskontroll)) och
(”Lane Center Trace On/Off”)
(Körfältsmitt)) ipå
informationsdisplayen är inställda
på ”On”. (→Sid. 144)
– Den här funktionen känner av vita
(gula) körfältslinjer eller ett
framförvarande fordons läge (utom
om det framförvarande fordonet är
litet, t.ex. en motorcykel).
– Den aktiva farthållaren med radar
från 0 km/tim är aktiv i läget för
avståndshållning bil-till-bil.
– Körfältets bredd är cirka 3 till 4 m.
– Körriktningsvisaren används inte.
– Bilen körs inte i en skarp kurva.
– Inga systemstörningar känns av.
(→Sid. 248)
–
Bilen varken accelereras eller
bromsas in med minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
–
ABS, VSC, TRC och PCS är inte aktiva.– TRC eller VSC är inte avstängda.
– Ingen varning för inga händer på
ratten visas. (→Sid. 247)
– Bilen körs mitt i körfältet.
– Styrningsassistansen är inte aktiv.
Tillfällig avstängning av funktioner
• Om driftsförutsättningarna inte
längre uppfylls stängs funktionen
eventuellt av temporärt. När
driftsförutsättningarna uppfylls igen
återställs funktionen automatiskt.
(→Sid. 245)
• Om driftsförutsättningarna
(→Sid. 246) inte längre uppfylls
medan körfältsassistansen aktiv kan
en summerton höras för att indikera
att funktionen är tillfälligt avstängd.
Styrningskontroll/körfältsassistans
• Beroende på bilens hastighet, läget i
körfältet, vägens skick etc, känner
föraren eventuellt inte att funktionen
är aktiv, eller funktionen aktiveras
eventuellt inte alls.
5.5 Använda förarstödssystemen
246

• Funktionens styrningskontroll
åsidosätts när föraren vrider på
ratten.
• Försök inte att testa
styrningskontrollen.
Funktionen körfilsvarning
• Varningssummern kan var svår att
urskilja bland högt ljud utifrån, t.ex.
om ljudanläggningen har hög volym.
• Om vägens kanter
*varken är tydliga
eller raka kommer inte
körfilsvarningen att aktiveras.
• Försök inte testa körfilsvarningen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantsten
Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen
på bilden visas på informationsdisplayen
för att varna föraren. Varningen upphör
när systemet bedömer att föraren håller
i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs en summerton,
föraren varnas och funktionen stängs
tillfälligt av. Denna varning fungerar på
samma sätt när föraren oupphörligt bara
använder ratten med små vridningar.• Om systemet bedömer att bilen
eventuellt kommer att avvika från
körfältet vid körning i en kurva medan
körfältsassistansen är aktiv.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet dessutom
bedömer att bilen körs i en kurva avges
varningar tidigare än vid körning rakt
fram.
• Om systemet bedömer att föraren kör
utan att hålla händerna på ratten
medan rattassistansen i
körfältsassistansen är aktiv.
Om föraren fortsätter att inte ha
händerna på ratten och rattassistansen
är aktiverad hörs en summerton och
föraren varnas. För varje gång
summertonen hörs blir den längre.
Krängningsvarning, funktion
Om systemet fastställer att föraren har
tagit händerna från ratten medan
trötthetsvarningen är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
5.5 Använda förarstödssystemen
247
5
Körning

Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
kontrollampan till LTA lyser med orange
sken ska du följa lämplig metod för
felsökning. Följ även anvisningarna som
visas om ett annat varningsmeddelande
visas.
• “LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• “LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund, slå
därefter på LTA igen.
• “LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
funktionsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 161)
5.5.4 RSA
(Vägskyltsigenkänning)
Sammanfattning av funktionerRSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på huvuddisplayen eller
informationsdisplayen
Om frontkameran känner av en skylt
och/eller information om en skylt
finns i navigationssystemet så visas
skylten på huvudskärmen eller
informationsdisplayen.
• Om information från
förarstödsystemet har valts på
informationsdisplayen kan
upp till 2 skyltar visas på
informationsdisplayen. (→Sid. 144)
5.5 Använda förarstödssystemen
248
