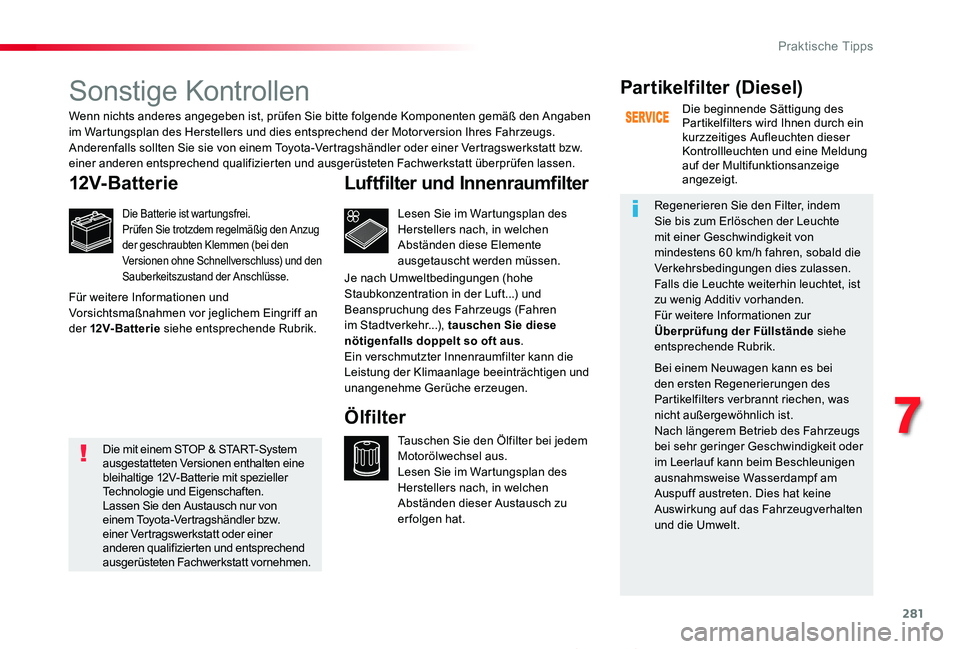

Sonstige Kontrollen
12V-Batterie
Die Batterie ist wartungsfrei.Prüfen Sie trotzdem regelmäßig den Anzug der geschraubten Klemmen (bei den Versionen ohne Schnellverschluss) und den Sauberkeitszustand der Anschlüsse.
Lesen Sie im Wartungsplan des Herstellers nach, in welchen Abständen diese Elemente ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus.Lesen Sie im Wartungsplan des Herstellers nach, in welchen Abständen dieser Austausch zu er folgen hat.
Ölfilter
Par tikelfilter (Diesel)
Die beginnende Sättigung des Partikelfilters wird Ihnen durch ein kurzzeitiges Aufleuchten dieser Kontrollleuchten und eine Meldung auf der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum Erlöschen der Leuchte mit einer Geschwindigkeit von
mindestens 60 km/h fahren, sobald die Verkehrsbedingungen dies zulassen.Falls die Leuchte weiterhin leuchtet, ist zu wenig Additiv vorhanden.Für weitere Informationen zur Überprüfung der Füllstände siehe entsprechende Rubrik.
Bei einem Neuwagen kann es bei den ersten Regenerierungen des Partikelfilters verbrannt riechen, was nicht außergewöhnlich ist.Nach längerem Betrieb des Fahrzeugs bei sehr geringer Geschwindigkeit oder im Leerlauf kann beim Beschleunigen ausnahmsweise Wasserdampf am Auspuff austreten. Dies hat keine Auswirkung auf das Fahrzeugverhalten und die Umwelt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motor version Ihres Fahrzeugs.Anderenfalls sollten Sie sie von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen lassen.
Für weitere Informationen und Vorsichtsmaßnahmen vor jeglichem Eingriff an der 12V- Bat ter ie siehe entsprechende Rubrik.
Je nach Umweltbedingungen (hohe Staubkonzentration in der Luft...) und Beanspruchung des Fahrzeugs (Fahren im Stadtverkehr...), tauschen Sie diese nötigenfalls doppelt so oft aus.Ein verschmutzter Innenraumfilter kann die Leistung der Klimaanlage beeinträchtigen und unangenehme Gerüche erzeugen.
Die mit einem STOP & START-System ausgestatteten Versionen enthalten eine bleihaltige 12V-Batterie mit spezieller Technologie und Eigenschaften.Lassen Sie den Austausch nur von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vornehmen.
7
Praktische Tipps

282
Proace_de_Chap07_info-pratiques_ed2019_V02

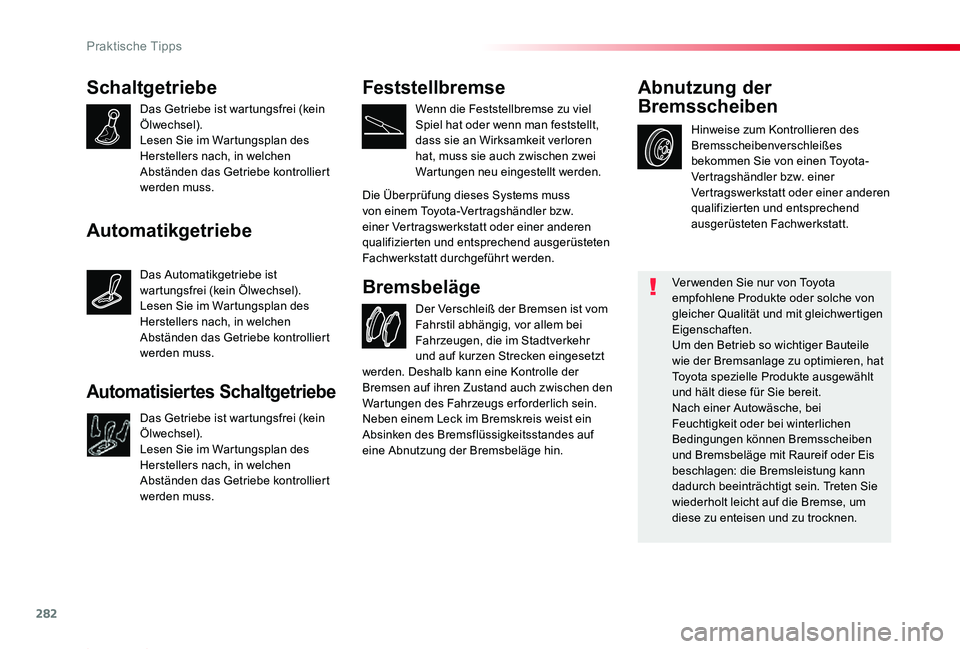

Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel).Lesen Sie im Wartungsplan des Herstellers nach, in welchen Abständen das Getriebe kontrolliert werden muss.
Der Verschleiß der Bremsen ist vom Fahrstil abhängig, vor allem bei Fahrzeugen, die im Stadtverkehr und auf kurzen Strecken eingesetzt
Bremsbeläge
Hinweise zum Kontrollieren des Bremsscheibenverschleißes bekommen Sie von einen Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
Abnutzung der
Bremsscheiben
Ver wenden Sie nur von Toyota empfohlene Produkte oder solche von gleicher Qualität und mit gleichwertigen Eigenschaften.Um den Betrieb so wichtiger Bauteile wie der Bremsanlage zu optimieren, hat Toyota spezielle Produkte ausgewählt und hält diese für Sie bereit.Nach einer Autowäsche, bei Feuchtigkeit oder bei winterlichen Bedingungen können Bremsscheiben und Bremsbeläge mit Raureif oder Eis beschlagen: die Bremsleistung kann dadurch beeinträchtigt sein. Treten Sie wiederholt leicht auf die Bremse, um diese zu enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder wenn man feststellt, dass sie an Wirksamkeit verloren hat, muss sie auch zwischen zwei Wartungen neu eingestellt werden.
Die Überprüfung dieses Systems muss von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt durchgeführt werden.
werden. Deshalb kann eine Kontrolle der Bremsen auf ihren Zustand auch zwischen den Wartungen des Fahrzeugs er forderlich sein.Neben einem Leck im Bremskreis weist ein Absinken des Bremsflüssigkeitsstandes auf eine Abnutzung der Bremsbeläge hin.
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel).Lesen Sie im Wartungsplan des Herstellers nach, in welchen Abständen das Getriebe kontrolliert werden muss.
Automatisiertes Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsplan des Herstellers nach, in welchen Abständen das Getriebe kontrolliert werden muss.
Praktische Tipps

283
Proace_de_Chap07_info-pratiques_ed2019_V02

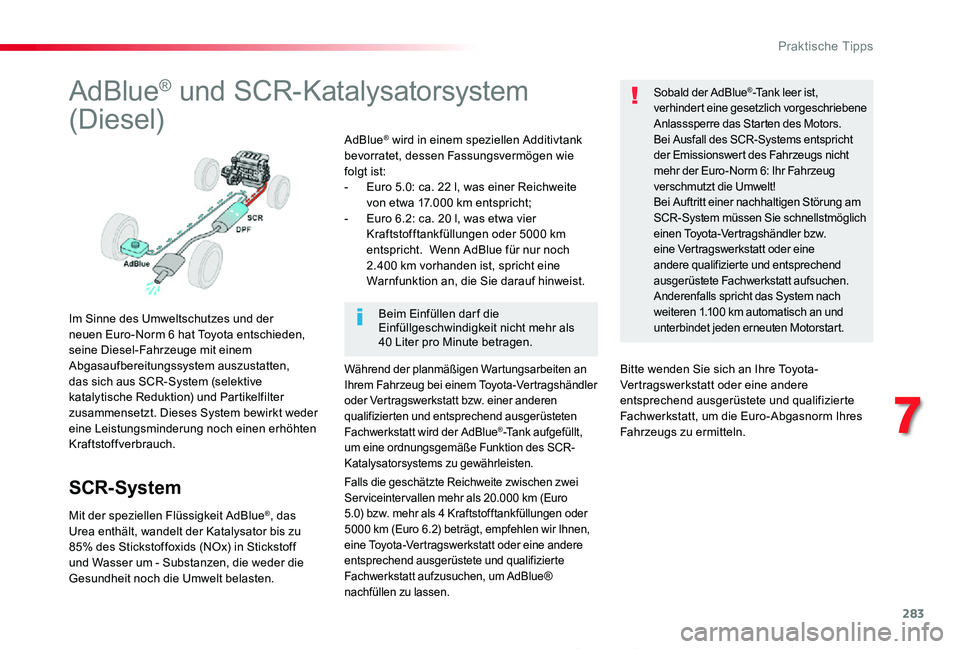

AdBlue® und SCR-Katalysatorsystem
(Diesel)
Im Sinne des Umweltschutzes und der neuen Euro-Norm 6 hat Toyota entschieden, seine Diesel-Fahrzeuge mit einem Abgasaufbereitungssystem auszustatten, das sich aus SCR-System (selektive katalytische Reduktion) und Partikelfilter zusammensetzt. Dieses System bewirkt weder eine Leistungsminderung noch einen erhöhten Kraftstoffverbrauch.
SCR-System
Mit der speziellen Flüssigkeit AdBlue®, das Urea enthält, wandelt der Katalysator bis zu 85% des Stickstoffoxids (NOx) in Stickstoff und Wasser um - Substanzen, die weder die Gesundheit noch die Umwelt belasten.
AdBlue® wird in einem speziellen Additivtank bevorratet, dessen Fassungsvermögen wie folgt ist: - Euro 5.0: ca. 22 l, was einer Reichweite von etwa 17.000 km entspricht; - Euro 6.2: ca. 20 l, was etwa vier Kraftstofftankfüllungen oder 5000 km entspricht. Wenn AdBlue für nur noch 2.400 km vorhanden ist, spricht eine Warnfunktion an, die Sie darauf hinweist.
Während der planmäßigen Wartungsarbeiten an Ihrem Fahrzeug bei einem Toyota-Vertragshändler oder Vertragswerkstatt bzw. einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt wird der AdBlue®-Tank aufgefüllt, um eine ordnungsgemäße Funktion des SCR-Katalysatorsystems zu gewährleisten.
Sobald der AdBlue®-Tank leer ist, verhindert eine gesetzlich vorgeschriebene Anlasssperre das Starten des Motors.Bei Ausfall des SCR-Systems entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-Norm 6: Ihr Fahrzeug verschmutzt die Umwelt!Bei Auftritt einer nachhaltigen Störung am SCR-System müssen Sie schnellstmöglich einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt aufsuchen. Anderenfalls spricht das System nach weiteren 1.100 km automatisch an und unterbindet jeden erneuten Motorstart.Beim Einfüllen dar f die Einfüllgeschwindigkeit nicht mehr als 40 Liter pro Minute betragen.
Falls die geschätzte Reichweite zwischen zwei Ser viceinter vallen mehr als 20.000 km (Euro 5.0) bzw. mehr als 4 Kraftstofftankfüllungen oder 5000 km (Euro 6.2) beträgt, empfehlen wir Ihnen, eine Toyota-Vertragswerkstatt oder eine andere entsprechend ausgerüstete und qualifizierte Fachwerkstatt aufzusuchen, um AdBlue® nachfüllen zu lassen.
Bitte wenden Sie sich an Ihre Toyota-Vertragswerkstatt oder eine andere entsprechend ausgerüstete und qualifizierte Fachwerkstatt, um die Euro-Abgasnorm Ihres Fahrzeugs zu ermitteln.
7
Praktische Tipps

284
Proace_de_Chap07_info-pratiques_ed2019_V02

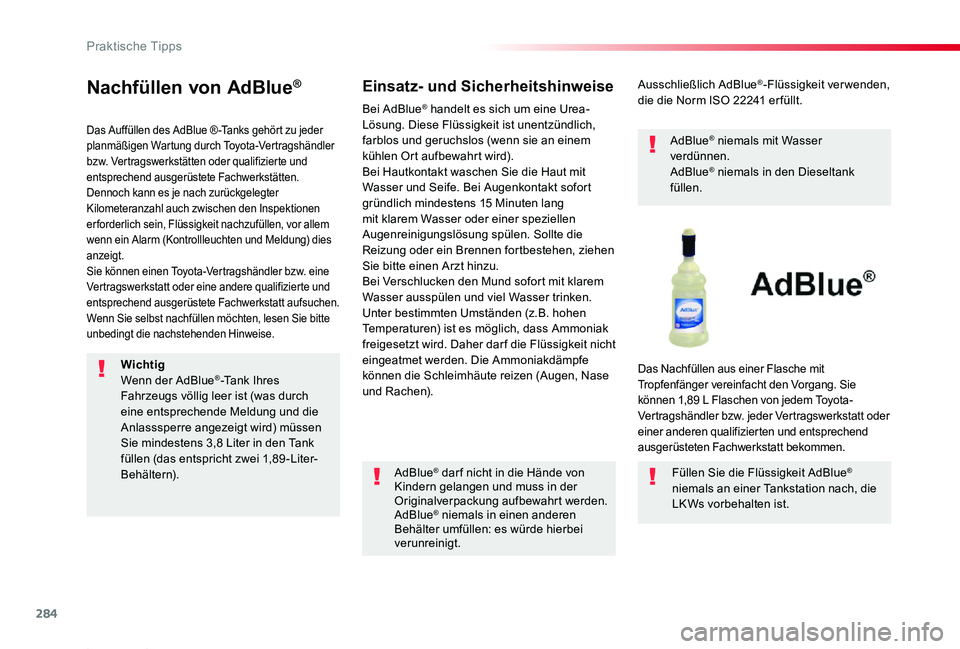

Nachfüllen von AdBlue®
Das Auffüllen des AdBlue ® -Tanks gehört zu jeder planmäßigen Wartung durch Toyota-Vertragshändler bzw. Vertragswerkstätten oder qualifizierte und entsprechend ausgerüstete Fachwerkstätten.Dennoch kann es je nach zurückgelegter Kilometeranzahl auch zwischen den Inspektionen er forderlich sein, Flüssigkeit nachzufüllen, vor allem wenn ein Alarm (Kontrollleuchten und Meldung) dies anzeigt.Sie können einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt aufsuchen.Wenn Sie selbst nachfüllen möchten, lesen Sie bitte unbedingt die nachstehenden Hinweise.
Einsatz- und Sicherheitshinweise
AdBlue® dar f nicht in die Hände von Kindern gelangen und muss in der Originalverpackung aufbewahrt werden.AdBlue® niemals in einen anderen Behälter umfüllen: es würde hierbei verunreinigt.
Ausschließlich AdBlue®-Flüssigkeit verwenden, die die Norm ISO 22241 er füllt.
AdBlue® niemals mit Wasser verdünnen.AdBlue® niemals in den Dieseltank füllen.
Das Nachfüllen aus einer Flasche mit Tropfenfänger vereinfacht den Vorgang. Sie können 1,89 L Flaschen von jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt bekommen.
Füllen Sie die Flüssigkeit AdBlue® niemals an einer Tankstation nach, die LK Ws vorbehalten ist.
Bei AdBlue® handelt es sich um eine Urea-Lösung. Diese Flüssigkeit ist unentzündlich, farblos und geruchslos (wenn sie an einem kühlen Ort aufbewahrt wird).Bei Hautkontakt waschen Sie die Haut mit Wasser und Seife. Bei Augenkontakt sofort gründlich mindestens 15 Minuten lang mit klarem Wasser oder einer speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie bitte einen Arzt hinzu.Bei Verschlucken den Mund sofort mit klarem Wasser ausspülen und viel Wasser trinken.Unter bestimmten Umständen (z.B. hohen Temperaturen) ist es möglich, dass Ammoniak freigesetzt wird. Daher dar f die Flüssigkeit nicht eingeatmet werden. Die Ammoniakdämpfe können die Schleimhäute reizen (Augen, Nase und Rachen).
WichtigWenn der AdBlue®-Tank Ihres Fahrzeugs völlig leer ist (was durch eine entsprechende Meldung und die Anlasssperre angezeigt wird) müssen Sie mindestens 3,8 Liter in den Tank füllen (das entspricht zwei 1,89 -Liter-Behältern).
Praktische Tipps

285
Proace_de_Chap07_info-pratiques_ed2019_V02

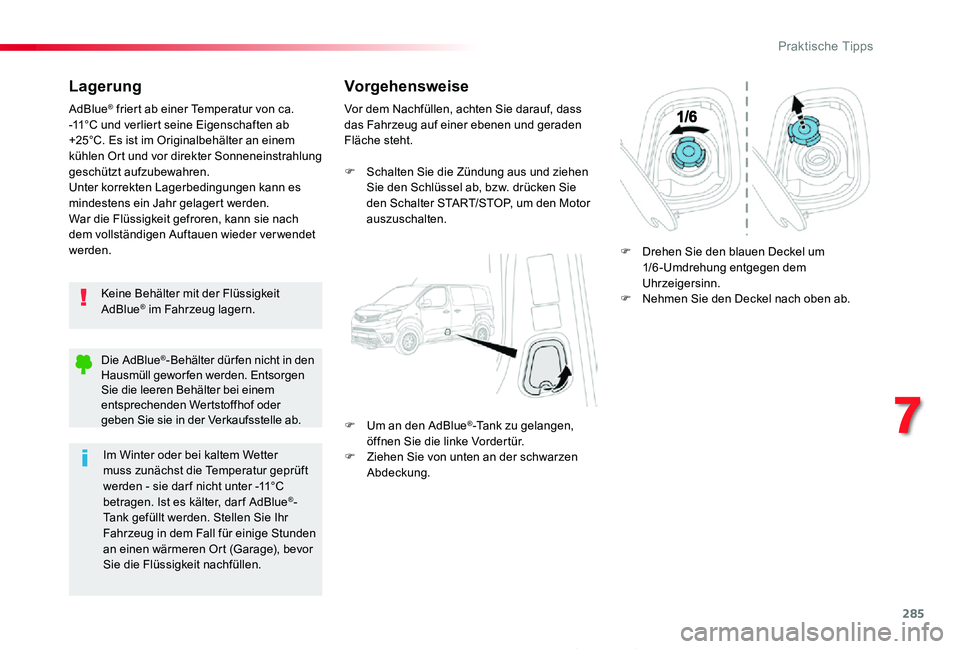

Lagerung
Keine Behälter mit der Flüssigkeit AdBlue® im Fahrzeug lagern.
AdBlue® friert ab einer Temperatur von ca. -11°C und verliert seine Eigenschaften ab +25°C. Es ist im Originalbehälter an einem kühlen Ort und vor direkter Sonneneinstrahlung geschützt aufzubewahren.Unter korrekten Lagerbedingungen kann es mindestens ein Jahr gelagert werden.War die Flüssigkeit gefroren, kann sie nach dem vollständigen Auftauen wieder ver wendet
werden.
Vorgehensweise
Vor dem Nachfüllen, achten Sie darauf, dass das Fahrzeug auf einer ebenen und geraden Fläche steht.
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab, bzw. drücken Sie den Schalter START/STOP, um den Motor auszuschalten.
F Um an den AdBlue®-Tank zu gelangen, öffnen Sie die linke Vordertür.F Ziehen Sie von unten an der schwarzen Abdeckung.
F Drehen Sie den blauen Deckel um 1/6 -Umdrehung entgegen dem Uhrzeigersinn.F Nehmen Sie den Deckel nach oben ab.
Die AdBlue®-Behälter dür fen nicht in den Hausmüll gewor fen werden. Entsorgen Sie die leeren Behälter bei einem entsprechenden Wertstoffhof oder geben Sie sie in der Verkaufsstelle ab.
Im Winter oder bei kaltem Wetter muss zunächst die Temperatur geprüft werden - sie dar f nicht unter -11°C betragen. Ist es kälter, dar f AdBlue®-Tank gefüllt werden. Stellen Sie Ihr Fahrzeug in dem Fall für einige Stunden an einen wärmeren Ort (Garage), bevor Sie die Flüssigkeit nachfüllen.
7
Praktische Tipps

286
Proace_de_Chap07_info-pratiques_ed2019_V02

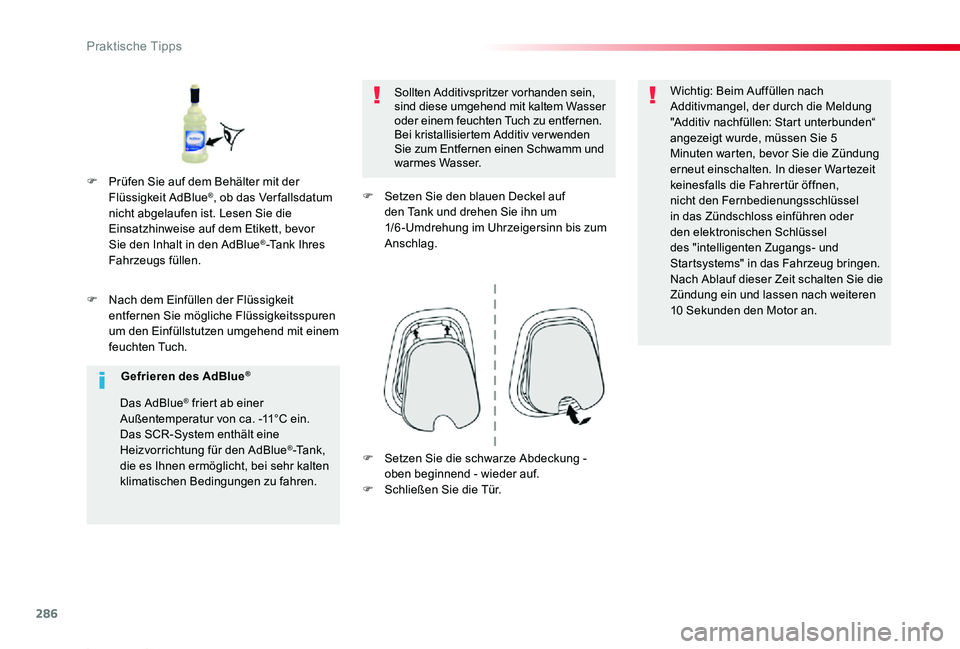

F Nach dem Einfüllen der Flüssigkeit entfernen Sie mögliche Flüssigkeitsspuren um den Einfüllstutzen umgehend mit einem feuchten Tuch.
Sollten Additivspritzer vorhanden sein, sind diese umgehend mit kaltem Wasser oder einem feuchten Tuch zu entfernen.Bei kristallisiertem Additiv verwenden Sie zum Entfernen einen Schwamm und warmes Wasser.
F Setzen Sie den blauen Deckel auf den Tank und drehen Sie ihn um 1/6 -Umdrehung im Uhrzeigersinn bis zum Anschlag.
Wichtig: Beim Auffüllen nach Additivmangel, der durch die Meldung "Additiv nachfüllen: Start unterbunden“ angezeigt wurde, müssen Sie 5 Minuten warten, bevor Sie die Zündung erneut einschalten. In dieser Wartezeit keinesfalls die Fahrertür öffnen, nicht den Fernbedienungsschlüssel in das Zündschloss einführen oder den elektronischen Schlüssel des "intelligenten Zugangs- und Startsystems" in das Fahrzeug bringen.Nach Ablauf dieser Zeit schalten Sie die Zündung ein und lassen nach weiteren 10 Sekunden den Motor an.
F Prüfen Sie auf dem Behälter mit der Flüssigkeit AdBlue®, ob das Ver fallsdatum nicht abgelaufen ist. Lesen Sie die Einsatzhinweise auf dem Etikett, bevor
Sie den Inhalt in den AdBlue®-Tank Ihres Fahrzeugs füllen.
Gefrieren des AdBlue®
Das AdBlue® friert ab einer Außentemperatur von ca. -11°C ein.Das SCR-System enthält eine Heizvorrichtung für den AdBlue®-Ta n k , die es Ihnen ermöglicht, bei sehr kalten klimatischen Bedingungen zu fahren.
F Setzen Sie die schwarze Abdeckung - oben beginnend - wieder auf.F Schließen Sie die Tür.
Praktische Tipps

287
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

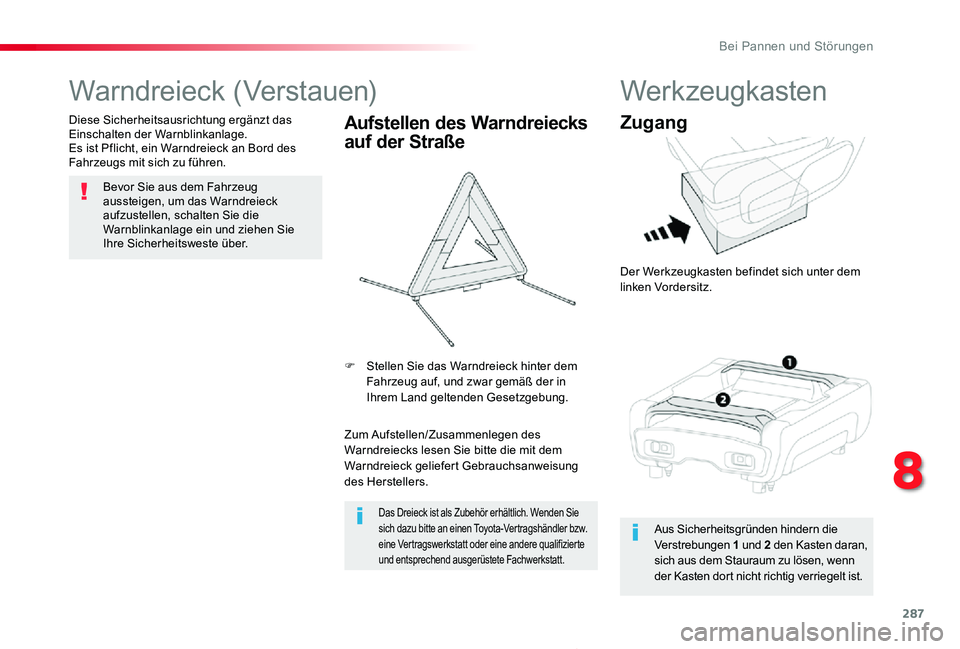

Warndreieck (Verstauen)
Bevor Sie aus dem Fahrzeug aussteigen, um das Warndreieck aufzustellen, schalten Sie die Warnblinkanlage ein und ziehen Sie Ihre Sicherheitsweste über.
Diese Sicherheitsausrichtung ergänzt das Einschalten der Warnblinkanlage.Es ist Pflicht, ein Warndreieck an Bord des Fahrzeugs mit sich zu führen.
Aufstellen des Warndreiecks
auf der Straße
Zum Aufstellen/Zusammenlegen des
Warndreiecks lesen Sie bitte die mit dem Warndreieck geliefert Gebrauchsanweisung des Herstellers.
F Stellen Sie das Warndreieck hinter dem Fahrzeug auf, und zwar gemäß der in Ihrem Land geltenden Gesetzgebung.
Das Dreieck ist als Zubehör erhältlich. Wenden Sie sich dazu bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Werkzeugkasten
Zugang
Der Werkzeugkasten befindet sich unter dem linken Vordersitz.
Aus Sicherheitsgründen hindern die Verstrebungen 1 und 2 den Kasten daran, sich aus dem Stauraum zu lösen, wenn der Kasten dort nicht richtig verriegelt ist.
8
Bei Pannen und Störungen

288
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

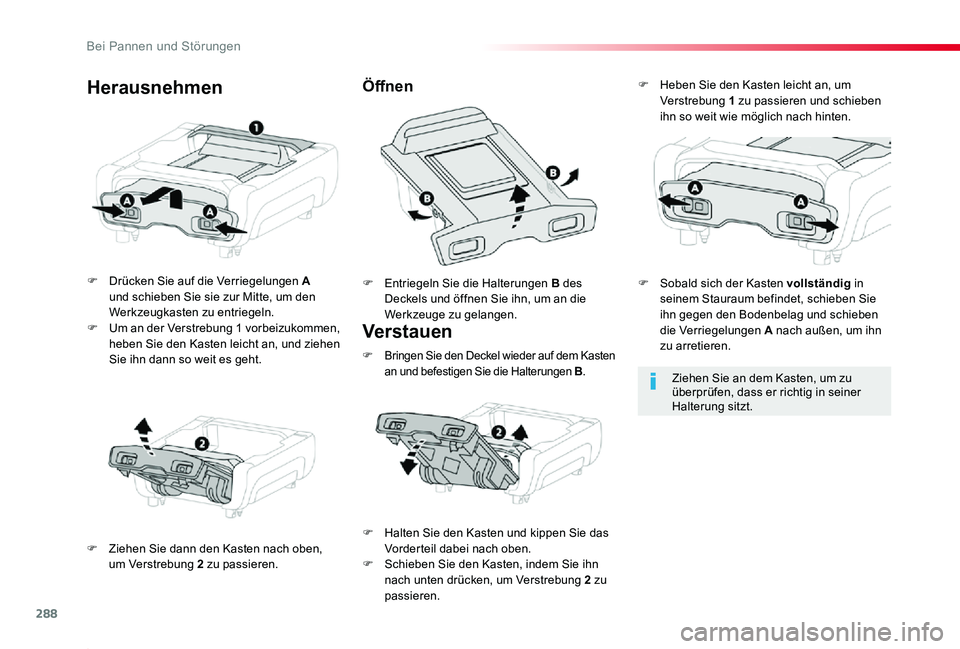

Verst auen
F Drücken Sie auf die Verriegelungen A und schieben Sie sie zur Mitte, um den Werkzeugkasten zu entriegeln.F Um an der Verstrebung 1 vorbeizukommen, heben Sie den Kasten leicht an, und ziehen Sie ihn dann so weit es geht.
F Ziehen Sie dann den Kasten nach oben, um Verstrebung 2 zu passieren.
F Entriegeln Sie die Halterungen B des Deckels und öffnen Sie ihn, um an die Werkzeuge zu gelangen.
ÖffnenHerausnehmen
Ziehen Sie an dem Kasten, um zu überprüfen, dass er richtig in seiner Halterung sitzt.
F Halten Sie den Kasten und kippen Sie das Vorderteil dabei nach oben.F Schieben Sie den Kasten, indem Sie ihn nach unten drücken, um Verstrebung 2 zu
passieren.
F Heben Sie den Kasten leicht an, um Verstrebung 1 zu passieren und schieben ihn so weit wie möglich nach hinten.
F Bringen Sie den Deckel wieder auf dem Kasten an und befestigen Sie die Halterungen B.
F Sobald sich der Kasten vollständig in seinem Stauraum befindet, schieben Sie ihn gegen den Bodenbelag und schieben die Verriegelungen A nach außen, um ihn zu arretieren.
Bei Pannen und Störungen

289
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

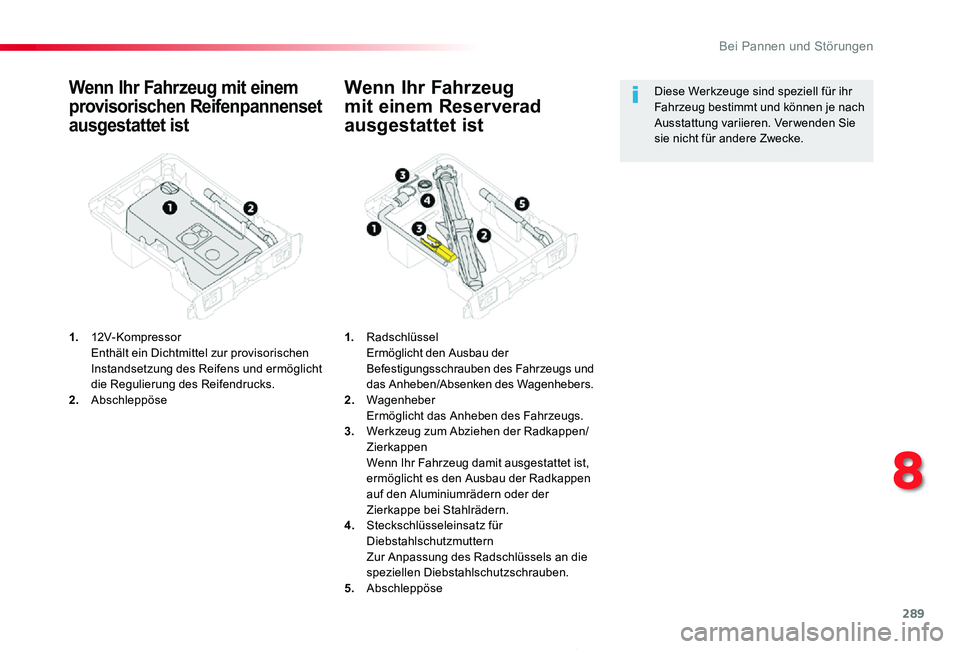

Wenn Ihr Fahrzeug mit einem
provisorischen Reifenpannenset
ausgestattet ist
1. 12V-Kompressor Enthält ein Dichtmittel zur provisorischen Instandsetzung des Reifens und ermöglicht die Regulierung des Reifendrucks.2. Abschleppöse
Wenn Ihr Fahrzeug
mit einem Reserverad
ausgestattet ist
1. Radschlüssel Ermöglicht den Ausbau der Befestigungsschrauben des Fahrzeugs und das Anheben/Absenken des Wagenhebers.2. Wagenheber Ermöglicht das Anheben des Fahrzeugs.3. Werkzeug zum Abziehen der Radkappen/Zierkappen Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht es den Ausbau der Radkappen auf den Aluminiumrädern oder der Zierkappe bei Stahlrädern.4. Steckschlüsseleinsatz für Diebstahlschutzmuttern Zur Anpassung des Radschlüssels an die speziellen Diebstahlschutzschrauben.5. Abschleppöse
Diese Werkzeuge sind speziell für ihr Fahrzeug bestimmt und können je nach Ausstattung variieren. Ver wenden Sie sie nicht für andere Zwecke.
8
Bei Pannen und Störungen

290
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
Das Reifenpannenset ist in einem Werkzeugkasten untergebracht.
Dieses Set besteht aus einem Kompressor und einer Dichtmittelpatrone.Damit können Sie den defekten Reifen provisorisch reparieren.So können Sie zur nächstgelegenen Fachwerkstatt fahren.Es ist für die Reparatur der meisten Reifendefekte vorgesehen, die an der Lauffläche oder an der Schulter des Reifens auftreten können. In den Reifen eingedrungene Fremdkörper sollten möglichst nicht entfernt werden.Mit dem Kompressor können Sie den Reifendruck kontrollieren und anpassen.

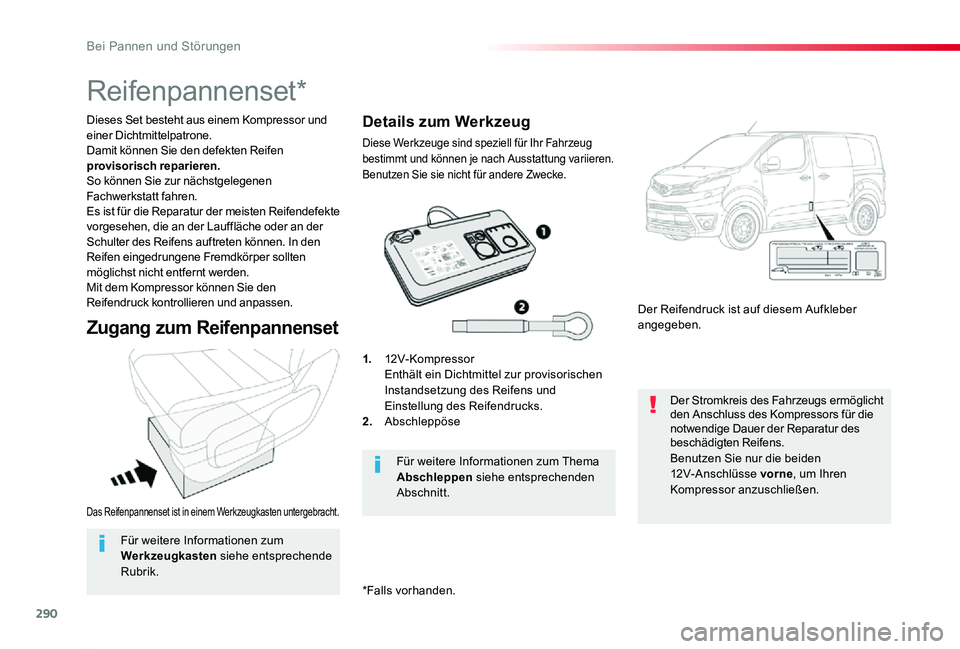

Reifenpannenset*
Zugang zum Reifenpannenset
1. 12V-Kompressor Enthält ein Dichtmittel zur provisorischen Instandsetzung des Reifens und Einstellung des Reifendrucks.2. Abschleppöse
Der Reifendruck ist auf diesem Aufkleber angegeben.
Der Stromkreis des Fahrzeugs ermöglicht den Anschluss des Kompressors für die notwendige Dauer der Reparatur des beschädigten Reifens.Benutzen Sie nur die beiden 12V-Anschlüsse vorne, um Ihren Kompressor anzuschließen.
Für weitere Informationen zum Thema Abschleppen siehe entsprechenden Abschnitt.
Details zum Werkzeug
Diese Werkzeuge sind speziell für Ihr Fahrzeug bestimmt und können je nach Ausstattung variieren. Benutzen Sie sie nicht für andere Zwecke.
Für weitere Informationen zum
Werkzeugkasten siehe entsprechende Rubrik.
*Falls vorhanden.
Bei Pannen und Störungen
