TOYOTA PROACE 2020 Bruksanvisningar (in Swedish)

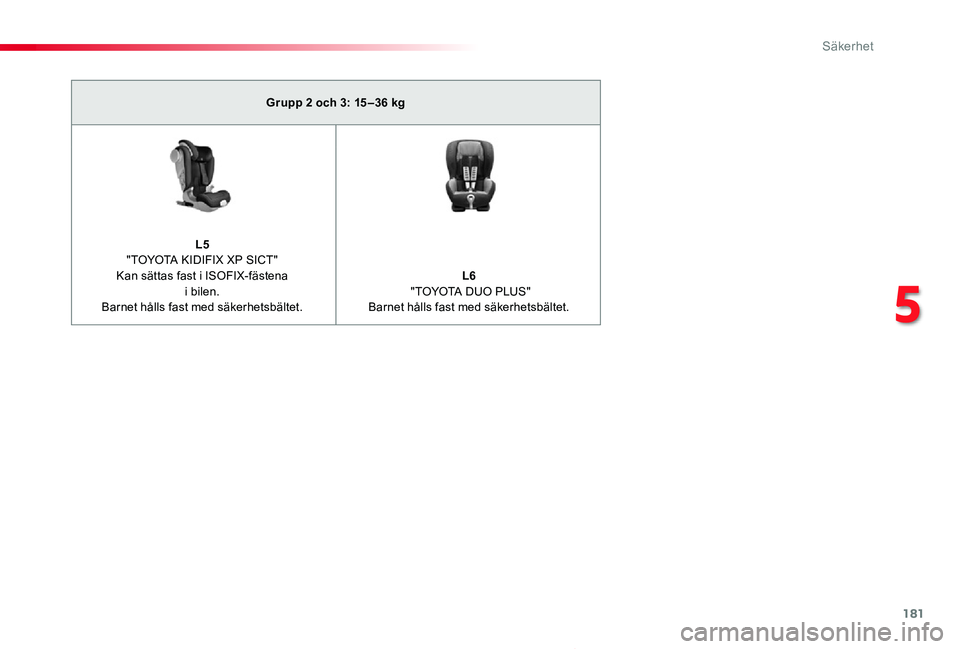

181
Proace_sv_Chap05_securite_ed01-2019
Grupp 2 och 3: 15 –36 kg
L5"TOYOTA KIDIFIX XP SICT"Kan sättas fast i ISOFIX-fästena i bilen.Barnet hålls fast med säkerhetsbältet.
L6 "TOYOTA DUO PLUS"Barnet hålls fast med säkerhetsbältet.
5
Säkerhet

182
Proace_sv_Chap05_securite_ed01-2019
I denna tabell anges de europeiska bestämmelserna för möjligheterna till montering av en bilbarnstol som fästs med bilbältet och som godkänts som universell bilbarnstol (a), beroende på barnets vikt och placering i bilen:
Platser
Barnets vikt och ungefärlig ålder
Under 13 kg (grupperna 0 (b) o c h 0 +)Till ca 1 år
Från 9 till 18 kg (g r u p p 1)Från 1 till ca 3 år
Från 15 till 25 kg (gr upp 2)Från 3 till ca 6 år
Från 22 till 36 kg (gr upp 3)Från 6 till ca 10 år
Hytt /rad 1 (c) (d)
Med individuellt säte, passagerarplatsUUUU
Med bänk, ytterplatsUUUU
Med bänk, mittplatsXXXX
Rad 2 (e)
Sidoplats på vänster sida-*
Mittplats-*
Sidoplats på höger sida-*

Placering av bilbarnstolar som fästs med hjälp av
säkerhetsbältet
* Typgodkännande pågår.
Säkerhet

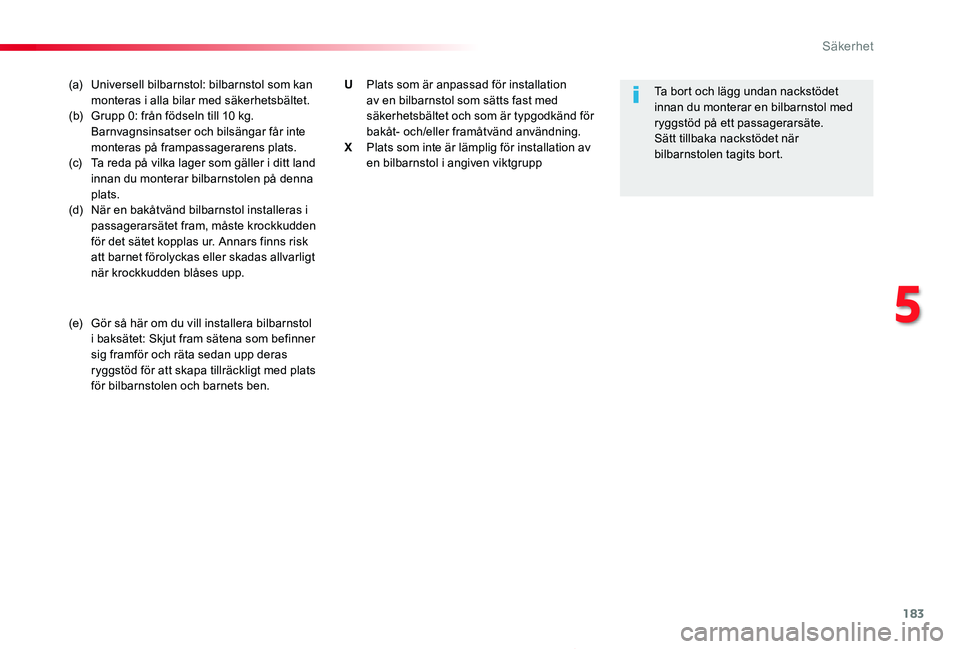

183
Proace_sv_Chap05_securite_ed01-2019
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar med säkerhetsbältet.(b) Grupp 0: från födseln till 10 kg. Barnvagnsinsatser och bilsängar får inte monteras på frampassagerarens plats.(c) Ta reda på vilka lager som gäller i ditt land innan du monterar bilbarnstolen på denna plats.(d) När en bakåtvänd bilbarnstol installeras i passagerarsätet fram, måste krockkudden för det sätet kopplas ur. Annars finns risk att barnet förolyckas eller skadas allvarligt när krockkudden blåses upp.
(e) Gör så här om du vill installera bilbarnstol i baksätet: Skjut fram sätena som befinner sig framför och räta sedan upp deras ryggstöd för att skapa tillräckligt med plats för bilbarnstolen och barnets ben.
Ta bort och lägg undan nackstödet innan du monterar en bilbarnstol med ryggstöd på ett passagerarsäte.Sätt tillbaka nackstödet när bilbarnstolen tagits bort.
U Plats som är anpassad för installation av en bilbarnstol som sätts fast med säkerhetsbältet och som är typgodkänd för bakåt- och/eller framåtvänd användning.X Plats som inte är lämplig för installation av en bilbarnstol i angiven viktgrupp
5
Säkerhet

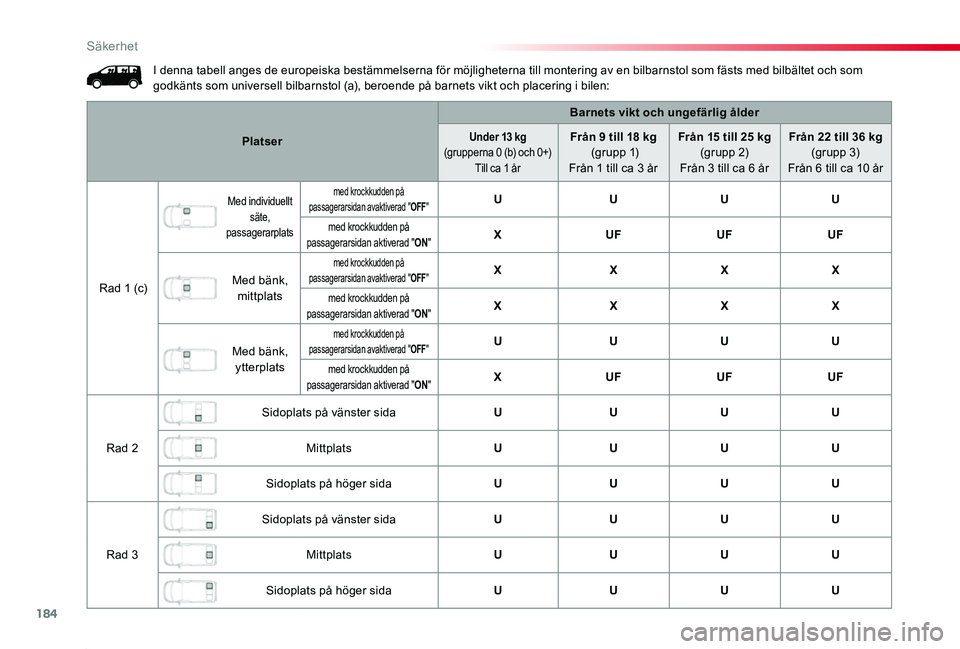

184
Proace_sv_Chap05_securite_ed01-2019
I denna tabell anges de europeiska bestämmelserna för möjligheterna till montering av en bilbarnstol som fästs med bilbältet och som godkänts som universell bilbarnstol (a), beroende på barnets vikt och placering i bilen:
Platser
Barnets vikt och ungefärlig ålder
Under 13 kg (grupperna 0 (b) och 0+)Till ca 1 år
Från 9 till 18 kg (g r u p p 1)Från 1 till ca 3 år
Från 15 till 25 kg (gr upp 2)Från 3 till ca 6 år
Från 22 till 36 kg (gr upp 3)Från 6 till ca 10 år
Rad 1 (c)
Med individuellt säte, passagerarplats
med krockkudden på passagerarsidan avaktiverad "OFF"UUUU
med krockkudden på passagerarsidan aktiverad "ON"XUFUFUF
Med bänk, mittplats
med krockkudden på passagerarsidan avaktiverad "OFF"XXXX
med krockkudden på passagerarsidan aktiverad "ON"XXXX
Med bänk, ytterplats
med krockkudden på passagerarsidan avaktiverad "OFF"UUUU
med krockkudden på passagerarsidan aktiverad "ON"XUFUFUF
Rad 2
Sidoplats på vänster sidaUUUU
MittplatsUUUU
Sidoplats på höger sidaUUUU
Rad 3
Sidoplats på vänster sidaUUUU
MittplatsUUUU
Sidoplats på höger sidaUUUU
Säkerhet

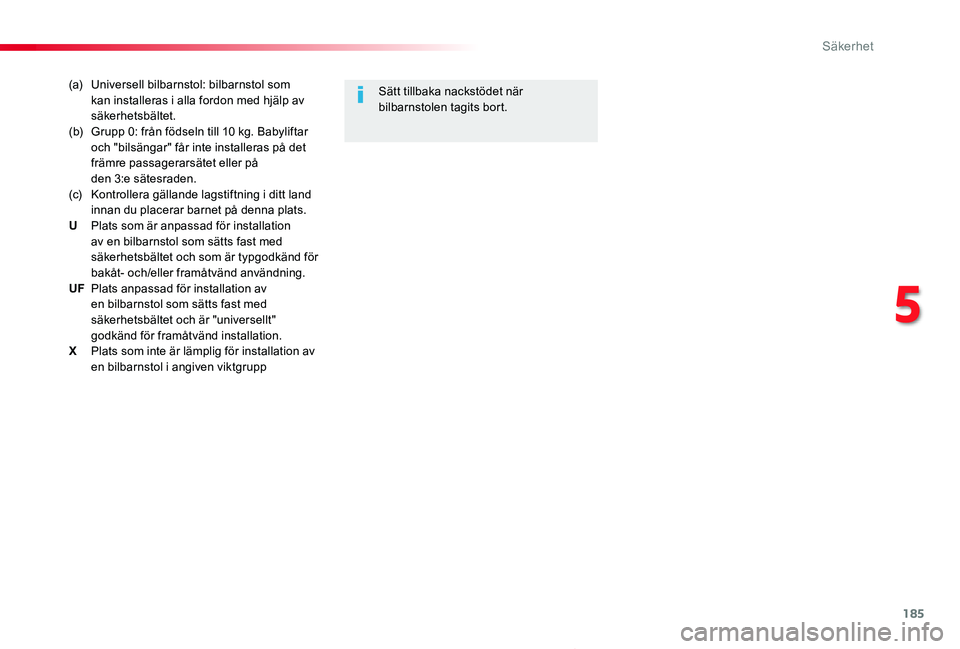

185
Proace_sv_Chap05_securite_ed01-2019
(a) Universell bilbarnstol: bilbarnstol som kan installeras i alla fordon med hjälp av säkerhetsbältet.(b) Grupp 0: från födseln till 10 kg. Babyliftar och "bilsängar" får inte installeras på det främre passagerarsätet eller på den 3:e sätesraden.(c) Kontrollera gällande lagstiftning i ditt land innan du placerar barnet på denna plats.U Plats som är anpassad för installation av en bilbarnstol som sätts fast med säkerhetsbältet och som är typgodkänd för bakåt- och/eller framåtvänd användning.UF Plats anpassad för installation av en bilbarnstol som sätts fast med säkerhetsbältet och är "universellt" godkänd för framåtvänd installation.X Plats som inte är lämplig för installation av en bilbarnstol i angiven viktgrupp
Sätt tillbaka nackstödet när bilbarnstolen tagits bort.
5
Säkerhet

186
Proace_sv_Chap05_securite_ed01-2019

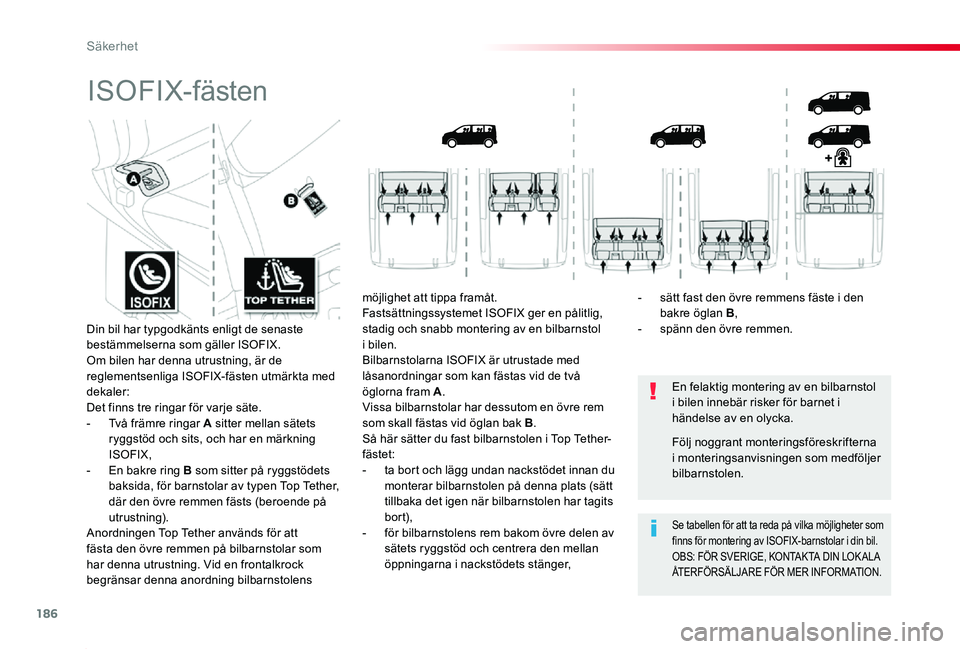

ISOFIX-fästen
En felaktig montering av en bilbarnstol i bilen innebär risker för barnet i händelse av en olycka.
Se tabellen för att ta reda på vilka möjligheter som finns för montering av ISOFIX-barnstolar i din bil. OBS: FÖR SVERIGE, KONTAKTA DIN LOK ALA ÅTERFÖRSÄLJARE FÖR MER INFORMATION.
Följ noggrant monteringsföreskrifterna i monteringsanvisningen som medföljer bilbarnstolen.
Din bil har typgodkänts enligt de senaste bestämmelserna som gäller ISOFIX.Om bilen har denna utrustning, är de reglementsenliga ISOFIX-fästen utmärkta med dekaler:Det finns tre ringar för varje säte.- Två främre ringar A sitter mellan sätets ryggstöd och sits, och har en märkning ISOFIX,- En bakre ring B som sitter på ryggstödets baksida, för barnstolar av typen Top Tether, där den övre remmen fästs (beroende på utrustning).Anordningen Top Tether används för att
fästa den övre remmen på bilbarnstolar som har denna utrustning. Vid en frontalkrock begränsar denna anordning bilbarnstolens
möjlighet att tippa framåt.Fastsättningssystemet ISOFIX ger en pålitlig, stadig och snabb montering av en bilbarnstol i bilen.Bilbarnstolarna ISOFIX är utrustade med låsanordningar som kan fästas vid de två öglorna fram A.Vissa bilbarnstolar har dessutom en övre rem som skall fästas vid öglan bak B.Så här sätter du fast bilbarnstolen i Top Tether-
fästet:- ta bort och lägg undan nackstödet innan du monterar bilbarnstolen på denna plats (sätt tillbaka det igen när bilbarnstolen har tagits bort),- för bilbarnstolens rem bakom övre delen av sätets ryggstöd och centrera den mellan öppningarna i nackstödets stänger,
- sätt fast den övre remmens fäste i den bakre öglan B,- spänn den övre remmen.
Säkerhet

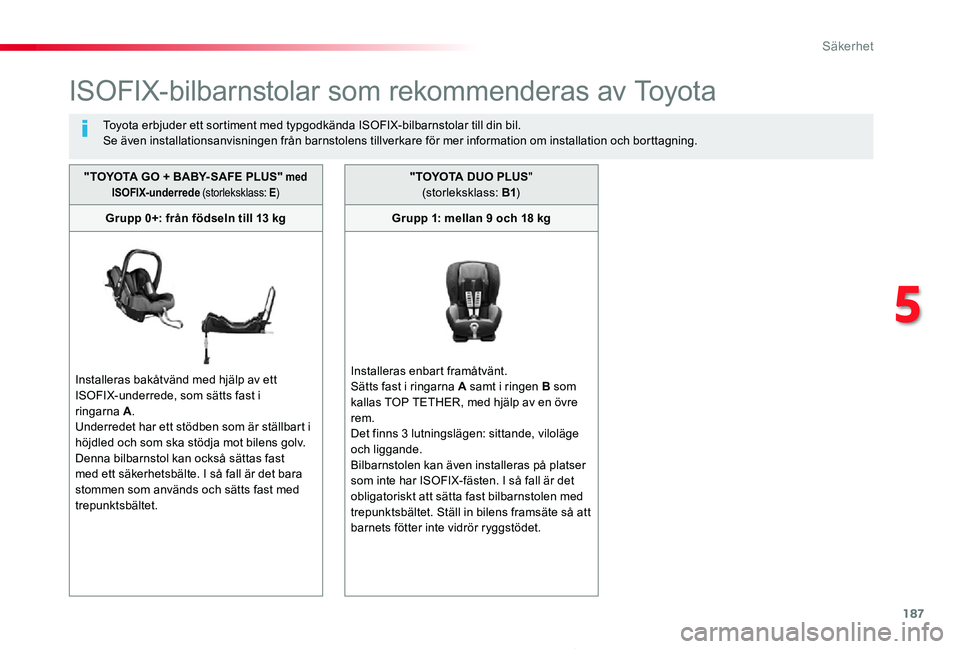

187
Proace_sv_Chap05_securite_ed01-2019
ISOFIX-bilbarnstolar som rekommenderas av To y o t a
To y o t a erbjuder ett sortiment med typgodkända ISOFIX-bilbarnstolar till din bil.Se även installationsanvisningen från barnstolens tillverkare för mer information om installation och borttagning.
"TOYOTA GO + BABY- SAFE PLUS" med ISOFIX-underrede (storleksklass: E)
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med hjälp av ett ISOFIX-underrede, som sätts fast i ringarna A.Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara stommen som används och sätts fast med trepunktsbältet.
" T OYO TA DUO PLUS"(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg
Installeras enbart framåtvänt.Sätts fast i ringarna A samt i ringen B som kallas TOP TETHER, med hjälp av en övre rem.Det finns 3 lutningslägen: sittande, viloläge och liggande.Bilbarnstolen kan även installeras på platser som inte har ISOFIX-fästen. I så fall är det obligatoriskt att sätta fast bilbarnstolen med trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.
5
Säkerhet

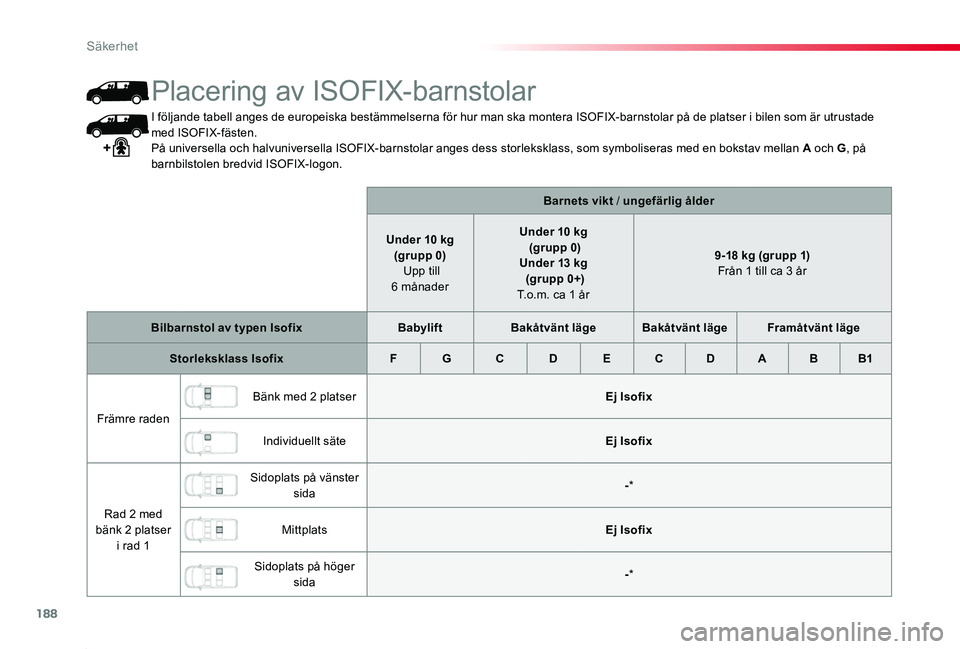

188
Proace_sv_Chap05_securite_ed01-2019
I följande tabell anges de europeiska bestämmelserna för hur man ska montera ISOFIX-barnstolar på de platser i bilen som är utrustade med ISOFIX-fästen.På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen bredvid ISOFIX-logon.
Barnets vikt / ungefärlig ålder
Under 10 kg(grupp 0) Upp till 6 månader
Under 10 kg (grupp 0) Under 13 kg (gr upp 0+) T.o.m. ca 1 år
9-18 kg (grupp 1) Från 1 till ca 3 år
Bilbarnstol av typen IsofixBabyliftBakåtvänt lägeBakåtvänt lägeFramåtvänt läge
Storleksklass IsofixFGCDECDABB1
Främre raden
Bänk med 2 platserEj Isofix
Individuellt säteEj Isofix
Rad 2 med bänk 2 platser i rad 1
Sidoplats på vänster sida-*
MittplatsEj Isofix
Sidoplats på höger sida-*
Placering av ISOFIX-barnstolar
Säkerhet

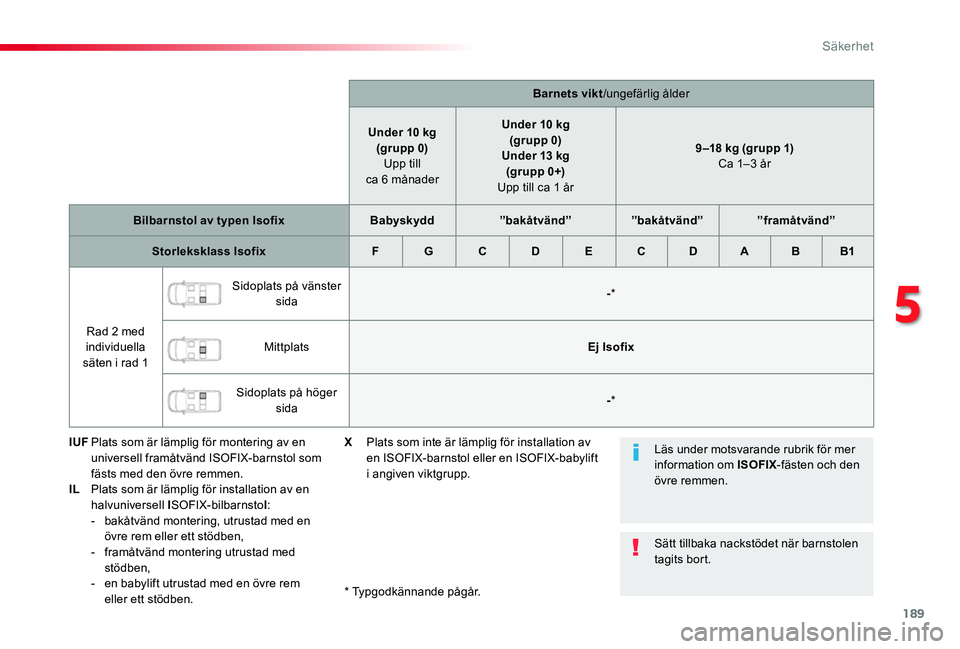

189
Proace_sv_Chap05_securite_ed01-2019
Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0) Upp till ca 6 månader
Under 10 kg(grupp 0)Under 13 kg(gr upp 0+) Upp till ca 1 år
9 ‒18 kg (grupp 1) Ca 1‒3 år
Bilbarnstol av typen IsofixBabyskydd”bakåtvänd””bakåtvänd””framåtvänd”
Storleksklass IsofixFGCDECDABB1
Rad 2 med individuella säten i rad 1
Sidoplats på vänster sida-*
MittplatsEj Isofix
Sidoplats på höger sida-*
IUF Plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som fästs med den övre remmen.IL Plats som är lämplig för installation av en halvuniversell ISOFIX-bilbarnstol:- bakåtvänd montering, utrustad med en övre rem eller ett stödben,- framåtvänd montering utrustad med stödben,- en babylift utrustad med en övre rem eller ett stödben.* Typgodkännande pågår.
Läs under motsvarande rubrik för mer information om ISOFIX-fästen och den övre remmen.
Sätt tillbaka nackstödet när barnstolen tagits bort.
X Plats som inte är lämplig för installation av en ISOFIX-barnstol eller en ISOFIX-babylift i angiven viktgrupp.
5
Säkerhet

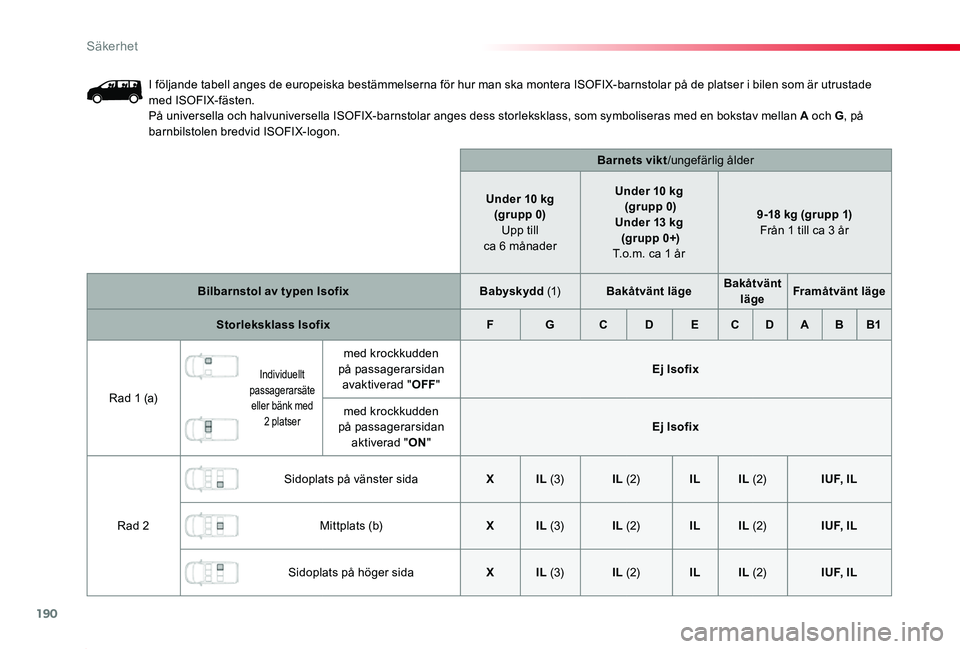

190
Proace_sv_Chap05_securite_ed01-2019
I följande tabell anges de europeiska bestämmelserna för hur man ska montera ISOFIX-barnstolar på de platser i bilen som är utrustade med ISOFIX-fästen.På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen bredvid ISOFIX-logon.
Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0) Upp till ca 6 månader
Under 10 kg (grupp 0) Under 13 kg (gr upp 0+) T.o.m. ca 1 år
9-18 kg (grupp 1) Från 1 till ca 3 år
Bilbarnstol av typen IsofixBabyskydd (1)Bakåtvänt lägeBakåtvänt lägeFramåtvänt läge
Storleksklass IsofixFGCDECDABB1
Rad 1 (a)
Individuellt passagerarsäte eller bänk med 2 platser
med krockkudden på passagerarsidan avaktiverad "OFF"Ej Isofix
med krockkudden på passagerarsidan aktiverad "ON"Ej Isofix
Rad 2
Sidoplats på vänster sidaXIL (3)IL (2)ILIL (2)I U F, I L
Mittplats (b)XIL (3)IL (2)ILIL (2)I U F, I L
Sidoplats på höger sidaXIL (3)IL (2)ILIL (2)I U F, I L
