TOYOTA PROACE 2020 Instruksjoner for bruk (in Norwegian)

181
Proace_no_Chap05_securite_ed01-2019

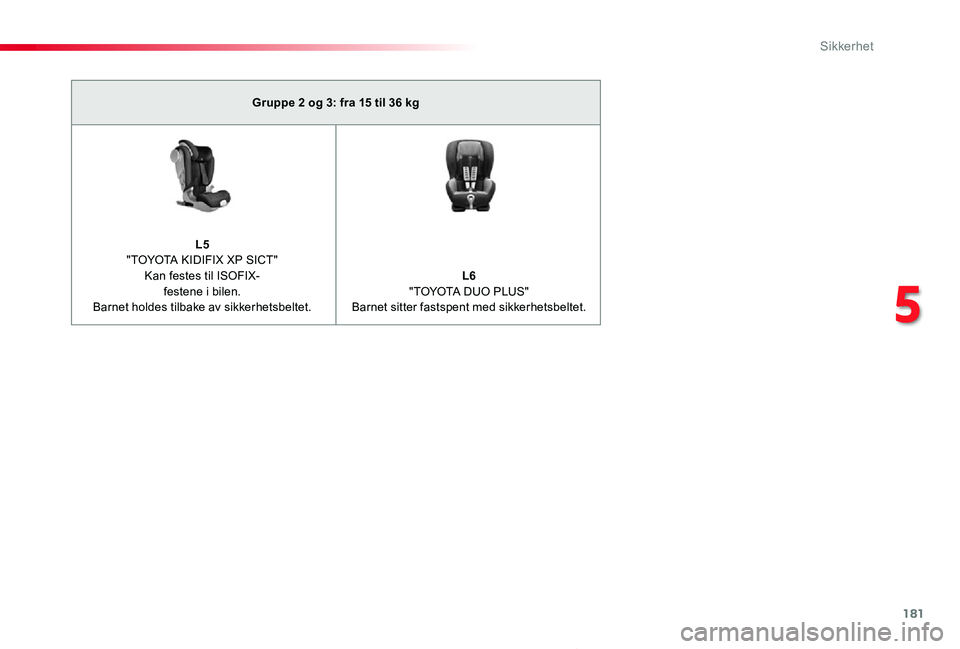

Gruppe 2 og 3: fra 15 til 36 kg
L5 "TOYOTA KIDIFIX XP SICT"Kan festes til ISOFIX- festene i bilen.Barnet holdes tilbake av sikkerhetsbeltet.
L6 "TOYOTA DUO PLUS"Barnet sitter fastspent med sikkerhetsbeltet.
5
Sikkerhet

182
Proace_no_Chap05_securite_ed01-2019

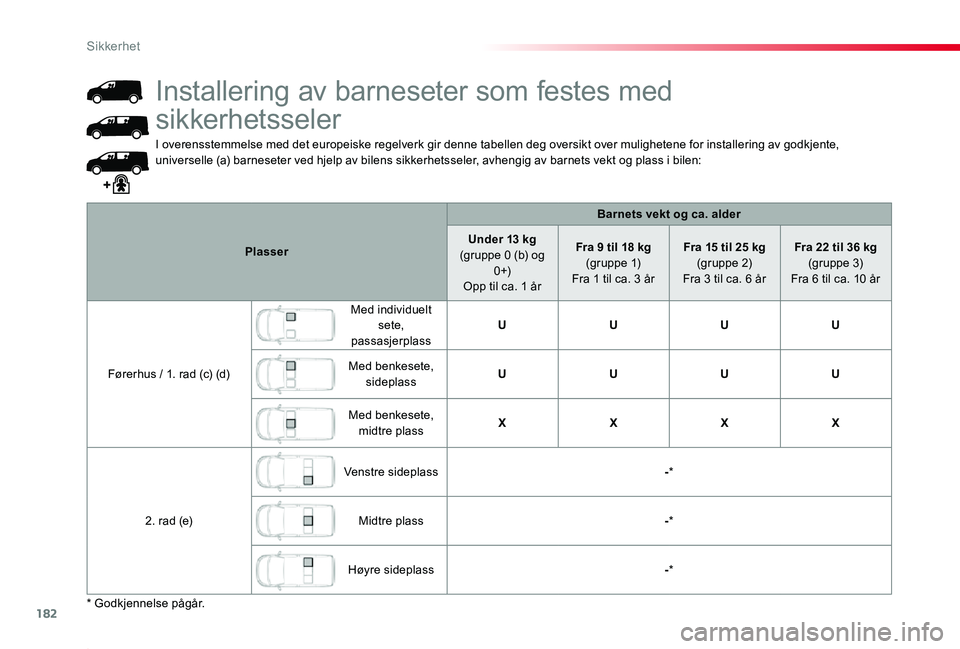

I overensstemmelse med det europeiske regelverk gir denne tabellen deg oversikt over mulighetene for installering av godkjente, universelle (a) barneseter ved hjelp av bilens sikkerhetsseler, avhengig av barnets vekt og plass i bilen:
Plasser
Barnets vekt og ca. alder
Under 13 kg (gruppe 0 (b) og 0 +)Opp til ca. 1 år
Fra 9 til 18 kg (g r u p p e 1)Fra 1 til ca. 3 år
Fra 15 til 25 kg (gr uppe 2)Fra 3 til ca. 6 år
Fra 22 til 36 kg (gr uppe 3)Fra 6 til ca. 10 år
Førerhus / 1. rad (c) (d)
Med individuelt sete, passasjerplassUUUU
Med benkesete, sideplassUUUU
Med benkesete, midtre plassXXXX
2. rad (e)
Venstre sideplass-*
Midtre plass-*
Høyre sideplass-*
Installering av barneseter som festes med
sikkerhetsseler
* Godkjennelse pågår.
Sikkerhet

183
Proace_no_Chap05_securite_ed01-2019

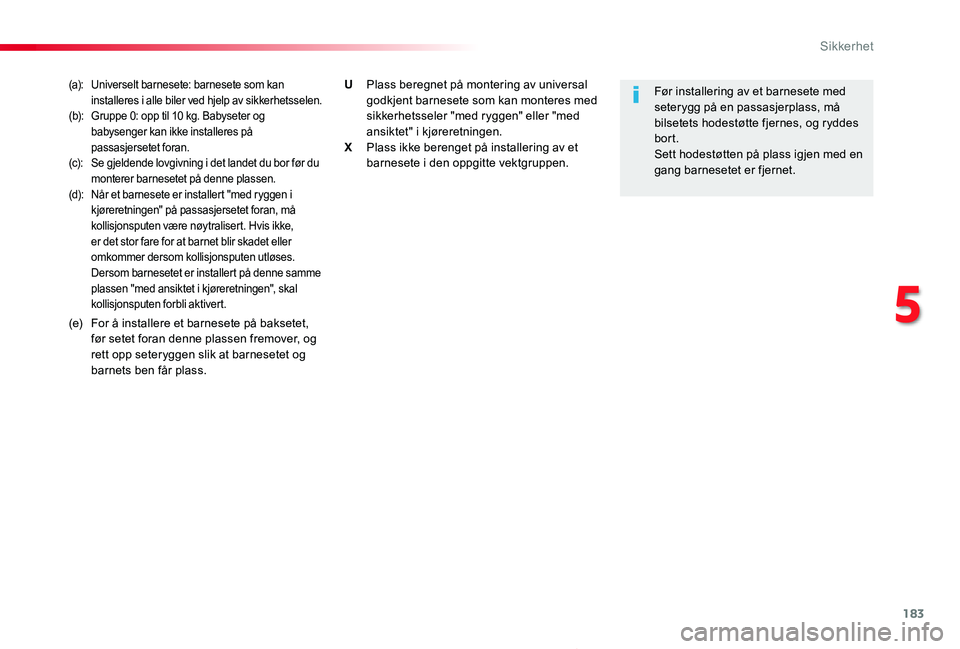

(a): Universelt barnesete: barnesete som kan installeres i alle biler ved hjelp av sikkerhetsselen.(b): Gruppe 0: opp til 10 kg. Babyseter og babysenger kan ikke installeres på passasjersetet foran.(c): Se gjeldende lovgivning i det landet du bor før du monterer barnesetet på denne plassen.(d): Når et barnesete er installert "med ryggen i kjøreretningen" på passasjersetet foran, må kollisjonsputen være nøytralisert. Hvis ikke, er det stor fare for at barnet blir skadet eller omkommer dersom kollisjonsputen utløses. Dersom barnesetet er installert på denne samme plassen "med ansiktet i kjøreretningen", skal kollisjonsputen forbli aktivert.
(e) For å installere et barnesete på baksetet, før setet foran denne plassen fremover, og rett opp seteryggen slik at barnesetet og barnets ben får plass.
Før installering av et barnesete med seterygg på en passasjerplass, må bilsetets hodestøtte fjernes, og ryddes bort.Sett hodestøtten på plass igjen med en gang barnesetet er fjernet.
U Plass beregnet på montering av universal godkjent barnesete som kan monteres med sikkerhetsseler "med ryggen" eller "med ansiktet" i kjøreretningen.X Plass ikke berenget på installering av et barnesete i den oppgitte vektgruppen.
5
Sikkerhet

184
Proace_no_Chap05_securite_ed01-2019

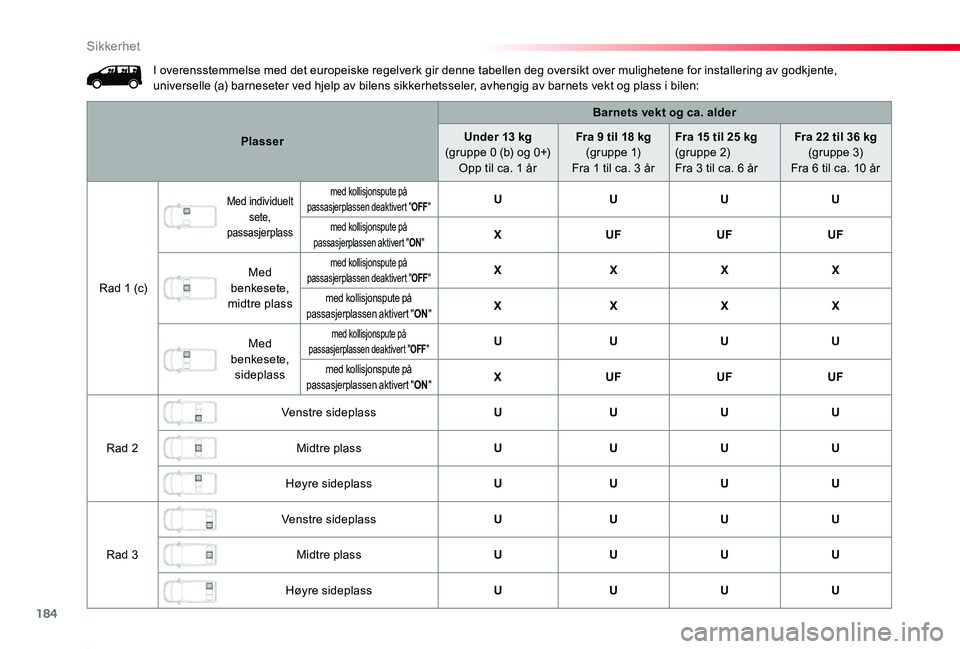

I overensstemmelse med det europeiske regelverk gir denne tabellen deg oversikt over mulighetene for installering av godkjente, universelle (a) barneseter ved hjelp av bilens sikkerhetsseler, avhengig av barnets vekt og plass i bilen:
Plasser
Barnets vekt og ca. alder
Under 13 kg (gruppe 0 (b) og 0+)Opp til ca. 1 år
Fra 9 til 18 kg (g r u p p e 1)Fra 1 til ca. 3 år
Fra 15 til 25 kg (gr uppe 2)Fra 3 til ca. 6 år
Fra 22 til 36 kg (gr uppe 3)Fra 6 til ca. 10 år
Rad 1 (c)
Med individuelt sete, passasjerplass
med kollisjonspute på passasjerplassen deaktivert "OFF"UUUU
med kollisjonspute på passasjerplassen aktivert "ON"XUFUFUF
Med benkesete, midtre plass
med kollisjonspute på passasjerplassen deaktivert "OFF"XXXX
med kollisjonspute på passasjerplassen aktivert "ON"XXXX
Med benkesete, sideplass
med kollisjonspute på passasjerplassen deaktivert "OFF"UUUU
med kollisjonspute på passasjerplassen aktivert "ON"XUFUFUF
Rad 2
Venstre sideplassUUUU
Midtre plassUUUU
Høyre sideplassUUUU
Rad 3
Venstre sideplassUUUU
Midtre plassUUUU
Høyre sideplassUUUU
Sikkerhet

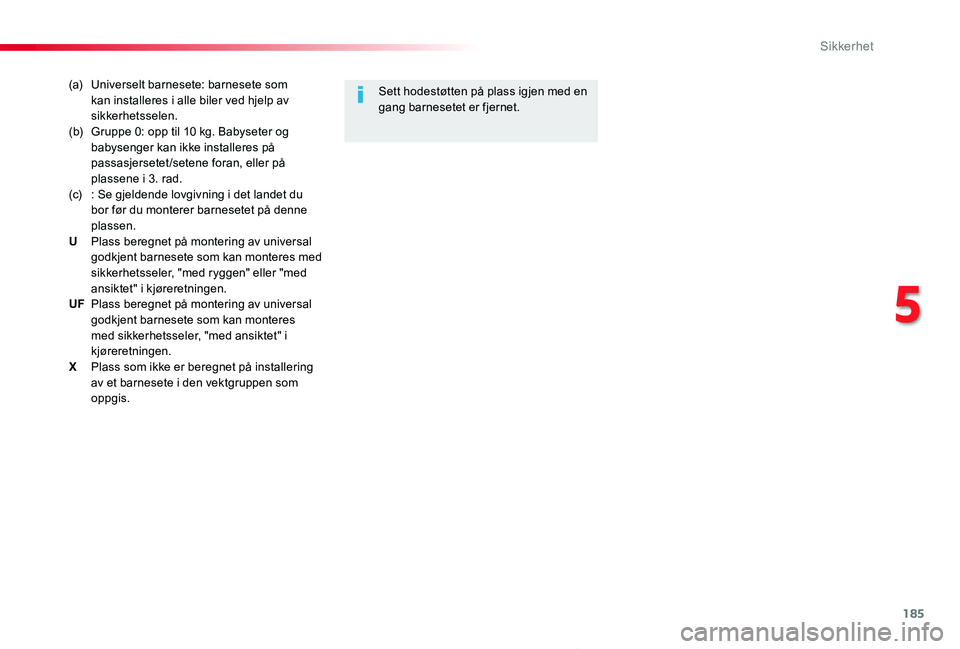

185
Proace_no_Chap05_securite_ed01-2019
(a) Universelt barnesete: barnesete som kan installeres i alle biler ved hjelp av sikkerhetsselen.(b) Gruppe 0: opp til 10 kg. Babyseter og babysenger kan ikke installeres på passasjersetet/setene foran, eller på plassene i 3. rad.(c) : Se gjeldende lovgivning i det landet du bor før du monterer barnesetet på denne plassen.U Plass beregnet på montering av universal godkjent barnesete som kan monteres med sikkerhetsseler, "med ryggen" eller "med ansiktet" i kjøreretningen.UF Plass beregnet på montering av universal godkjent barnesete som kan monteres med sikkerhetsseler, "med ansiktet" i kjøreretningen.X Plass som ikke er beregnet på installering av et barnesete i den vektgruppen som oppgis.
Sett hodestøtten på plass igjen med en gang barnesetet er fjernet.
5
Sikkerhet

186
Proace_no_Chap05_securite_ed01-2019

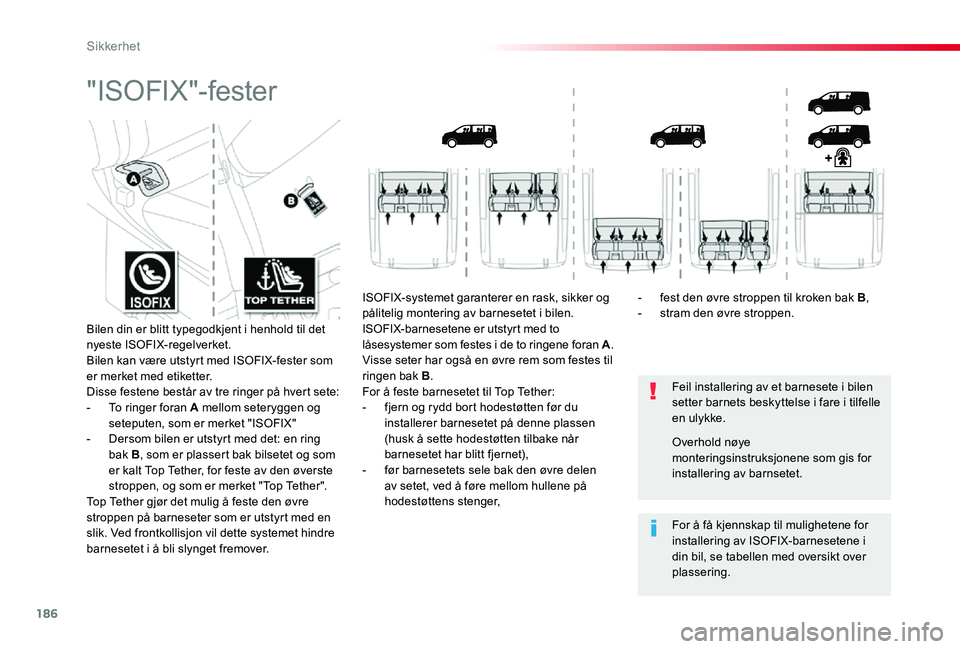

"ISOFIX"-fester
Feil installering av et barnesete i bilen setter barnets beskyttelse i fare i tilfelle en ulykke.
For å få kjennskap til mulighetene for installering av ISOFIX-barnesetene i din bil, se tabellen med oversikt over plassering.
Overhold nøye monteringsinstruksjonene som gis for installering av barnsetet.
Bilen din er blitt typegodkjent i henhold til det nyeste ISOFIX-regelverket.Bilen kan være utstyrt med ISOFIX-fester som er merket med etiketter.Disse festene består av tre ringer på hvert sete:- To ringer foran A mellom seteryggen og seteputen, som er merket "ISOFIX"- Dersom bilen er utstyrt med det: en ring bak B, som er plassert bak bilsetet og som er kalt Top Tether, for feste av den øverste stroppen, og som er merket "Top Tether".Top Tether gjør det mulig å feste den øvre stroppen på barneseter som er utstyrt med en slik. Ved frontkollisjon vil dette systemet hindre
barnesetet i å bli slynget fremover.
ISOFIX-systemet garanterer en rask, sikker og pålitelig montering av barnesetet i bilen.ISOFIX-barnesetene er utstyrt med to låsesystemer som festes i de to ringene foran A.Visse seter har også en øvre rem som festes til ringen bak B.For å feste barnesetet til Top Tether:- fjern og rydd bort hodestøtten før du installerer barnesetet på denne plassen (husk å sette hodestøtten tilbake når
barnesetet har blitt fjernet),- før barnesetets sele bak den øvre delen av setet, ved å føre mellom hullene på hodestøttens stenger,
- fest den øvre stroppen til kroken bak B,- stram den øvre stroppen.
Sikkerhet

187
Proace_no_Chap05_securite_ed01-2019

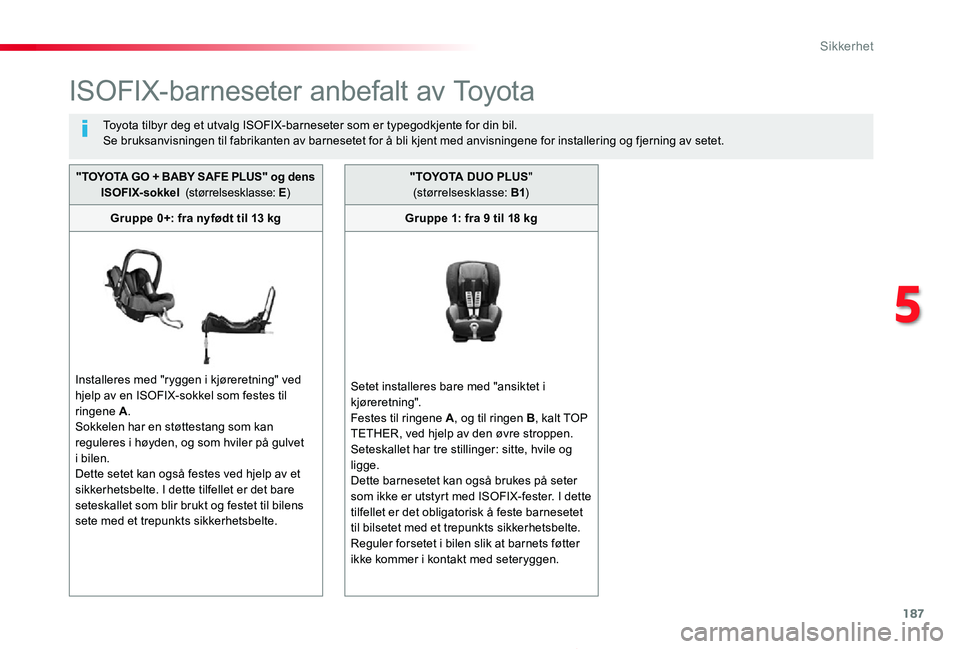

ISOFIX-barneseter anbefalt av Toyota
Toyota tilbyr deg et utvalg ISOFIX-barneseter som er typegodkjente for din bil.Se bruksanvisningen til fabrikanten av barnesetet for å bli kjent med anvisningene for installering og fjerning av setet.
"TOYOTA GO + BABY SAFE PLUS" og dens ISOFIX- sokkel (størrelsesklasse: E)
Gruppe 0+: fra nyfødt til 13 kg
Installeres med "ryggen i kjøreretning" ved hjelp av en ISOFIX-sokkel som festes til ringene A.Sokkelen har en støttestang som kan reguleres i høyden, og som hviler på gulvet
i bilen. Dette setet kan også festes ved hjelp av et sikkerhetsbelte. I dette tilfellet er det bare seteskallet som blir brukt og festet til bilens sete med et trepunkts sikkerhetsbelte.
" T OYO TA DUO PLUS" (størrelsesklasse: B1)
Gruppe 1: fra 9 til 18 kg
Setet installeres bare med "ansiktet i kjøreretning".Festes til ringene A, og til ringen B, kalt TOP TETHER, ved hjelp av den øvre stroppen.Seteskallet har tre stillinger: sitte, hvile og ligge.Dette barnesetet kan også brukes på seter som ikke er utstyrt med ISOFIX-fester. I dette tilfellet er det obligatorisk å feste barnesetet til bilsetet med et trepunkts sikkerhetsbelte. Reguler forsetet i bilen slik at barnets føtter ikke kommer i kontakt med seteryggen.
5
Sikkerhet

188
Proace_no_Chap05_securite_ed01-2019
I henhold til det europeiske regelverket gir denne tabellen deg oversikt over mulighetene for montering av ISOFIX-barneseter på plassene utstyrt med ISOFIX-festepunkter i din bil.Når det gjelder universale eller semiuniversale ISOFIX-barneseter, er ISOFIX-størrelsesklasse for barnesetet, som angis med en bokstav mellom A og G, anvist på siden av barnesetet, ved siden av ISOFIX-etiketten.
Barnets vekt / ca. alder
Under 10 kg(gruppe 0) Opp til ca. 6 mnd.
Under 10 kg (gruppe 0) Under 13 kg (gr uppe 0+) Opp til ca. 1 år
Fra 9 til 18 kg (gruppe 1) Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabysete"med ryggen i kjøreretningen""med ryggen i kjøreretningen""med ansiktet i kjøreretningen"
ISOFIX-størrelsesklasseFGCDECDABB1
Første rad
Benkesete med 2 plasserIkke ISOFIX
Individuelt seteIkke ISOFIX
Andre rad med benkesete med to plasser i første rad
Venstre sideplass-*
Midtre plassIkke ISOFIX
Høyre sideplass-*

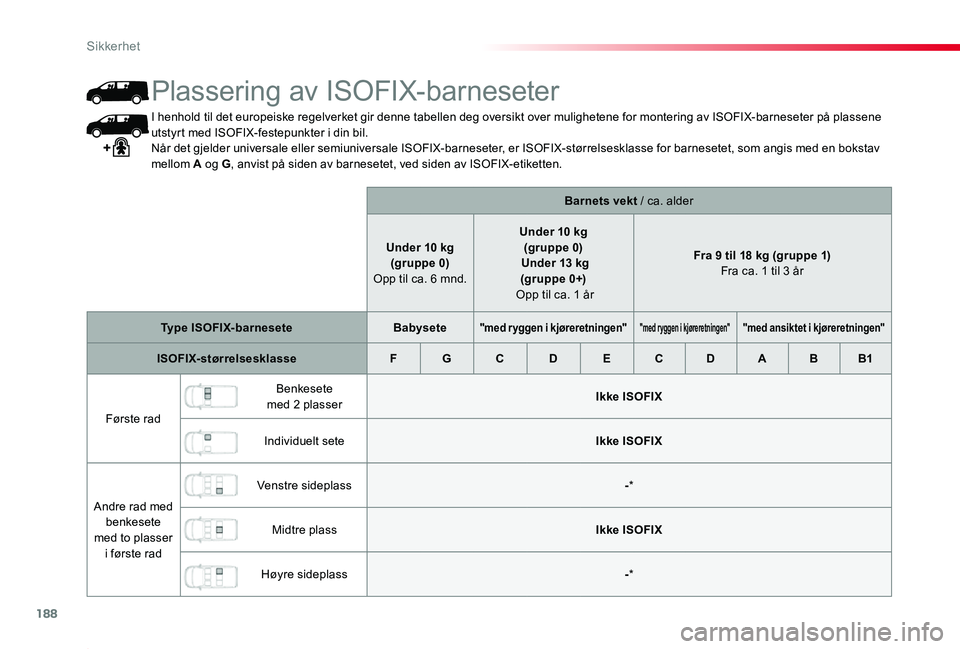

Plassering av ISOFIX-barneseter
Sikkerhet

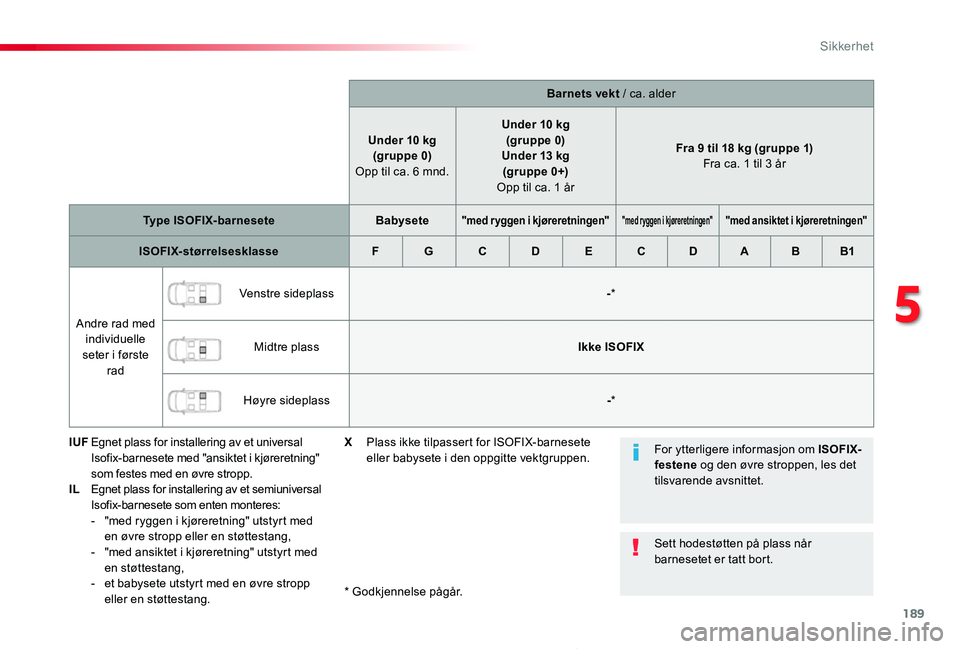

189
Proace_no_Chap05_securite_ed01-2019
Barnets vekt / ca. alder
Under 10 kg(gruppe 0) Opp til ca. 6 mnd.
Under 10 kg(gruppe 0)Under 13 kg (gr uppe 0+) Opp til ca. 1 år
Fra 9 til 18 kg (gruppe 1) Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabysete"med ryggen i kjøreretningen""med ryggen i kjøreretningen""med ansiktet i kjøreretningen"
ISOFIX-størrelsesklasseFGCDECDABB1
Andre rad med individuelle seter i første rad
Venstre sideplass-*
Midtre plassIkke ISOFIX
Høyre sideplass-*
IUF Egnet plass for installering av et universal Isofix-barnesete med "ansiktet i kjøreretning" som festes med en øvre stropp.IL Egnet plass for installering av et semiuniversal Isofix-barnesete som enten monteres:- "med ryggen i kjøreretning" utstyrt med en øvre stropp eller en støttestang,- "med ansiktet i kjøreretning" utstyrt med en støttestang,- et babysete utstyrt med en øvre stropp eller en støttestang.* Godkjennelse pågår.
For ytterligere informasjon om ISOFIX-festene og den øvre stroppen, les det tilsvarende avsnittet.
Sett hodestøtten på plass når barnesetet er tatt bort.
X Plass ikke tilpassert for ISOFIX-barnesete eller babysete i den oppgitte vektgruppen.
5
Sikkerhet

190
Proace_no_Chap05_securite_ed01-2019

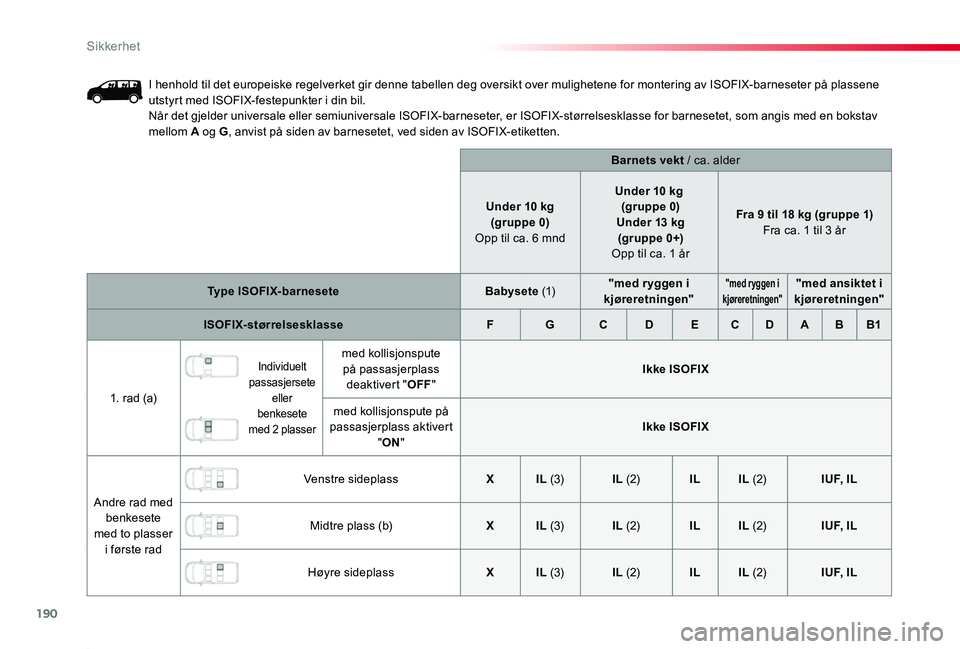

I henhold til det europeiske regelverket gir denne tabellen deg oversikt over mulighetene for montering av ISOFIX-barneseter på plassene utstyrt med ISOFIX-festepunkter i din bil.Når det gjelder universale eller semiuniversale ISOFIX-barneseter, er ISOFIX-størrelsesklasse for barnesetet, som angis med en bokstav mellom A og G, anvist på siden av barnesetet, ved siden av ISOFIX-etiketten.
Barnets vekt / ca. alder
Under 10 kg(gruppe 0) Opp til ca. 6 mnd
Under 10 kg (gruppe 0) Under 13 kg (gr uppe 0+) Opp til ca. 1 år
Fra 9 til 18 kg (gruppe 1) Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabysete (1)"med r yggen i kjøreretningen""med r yggen i kjøreretningen""med ansiktet i kjøreretningen"
ISOFIX-størrelsesklasseFGCDECDABB1
1. rad (a)
Individuelt passasjersete eller benkesete med 2 plasser
med kollisjonspute på passasjerplass deaktivert "OFF"Ikke ISOFIX
med kollisjonspute på passasjerplass aktivert "ON"Ikke ISOFIX
Andre rad med benkesete med to plasser i første rad
Venstre sideplassXIL (3)IL (2)ILIL (2)I U F, I L
Midtre plass (b)XIL (3)IL (2)ILIL (2)I U F, I L
Høyre sideplassXIL (3)IL (2)ILIL (2)I U F, I L
Sikkerhet
