TOYOTA PROACE 2020 Manual de utilizare (in Romanian)

31
Cu motorul în funcţiune, când acul indicator sau graficul cu bare (în funcţie de versiune) este:- în zona A, temperatura lichidului de răcire a motorului este corectă,- în zona B, temperatura lichidului de răcire a motorului este prea mare; lămpile de avertizare pentru temperatură maximă şi STOP centrală se aprind, însoţite de un semnal sonor şi un mesaj de avertizare afişat pe ecranul tactil.TREBUIE să opriţi de îndată ce puteţi face acest lucru în siguranţă.Aşteptaţi câteva minute înainte să opriţi motorul.Contactați imediat un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător.
După ce conduceţi timp de câteva minute, temperatura şi presiunea din sistemul de răcire cresc.Pentru a completa cu lichid:F aşteptaţi cel puţin o oră pentru ca motorul să se răcească,F deşurubaţi capacul cu două rotaţii pentru a permite depresurizarea,F după ce scade presiunea, îndepărtaţi capacul,F completaţi cu lichid până la marcajul „ M A X ”.
Ţineţi cont de pericolul de producere a unor arsuri atunci când completaţi
lichidul din sistemul de răcire. Nu depăşiţi nivelul maxim (indicat pe vasul de expansiune).
Temperatura lichidului de răcire a motoruluiIndicatorul service
Sistem ce informează şoferul cu privire la scadenţa următoarei inspecţii ser vice în conformitate cu planul de ser vice al producătorului.
Momentul scadenţei următoarei inspecţii ser vice este calculat de la ultima resetare la zero a indicatorului în funcţie de distanţa parcursă şi de timpul scurs de la ultima inspecţie service.
La modelele diesel, este luat în calcul și gradul de deteriorare a uleiului de motor (în funcție de piață).
Verificarea nivelului
1
Instrumentele

32

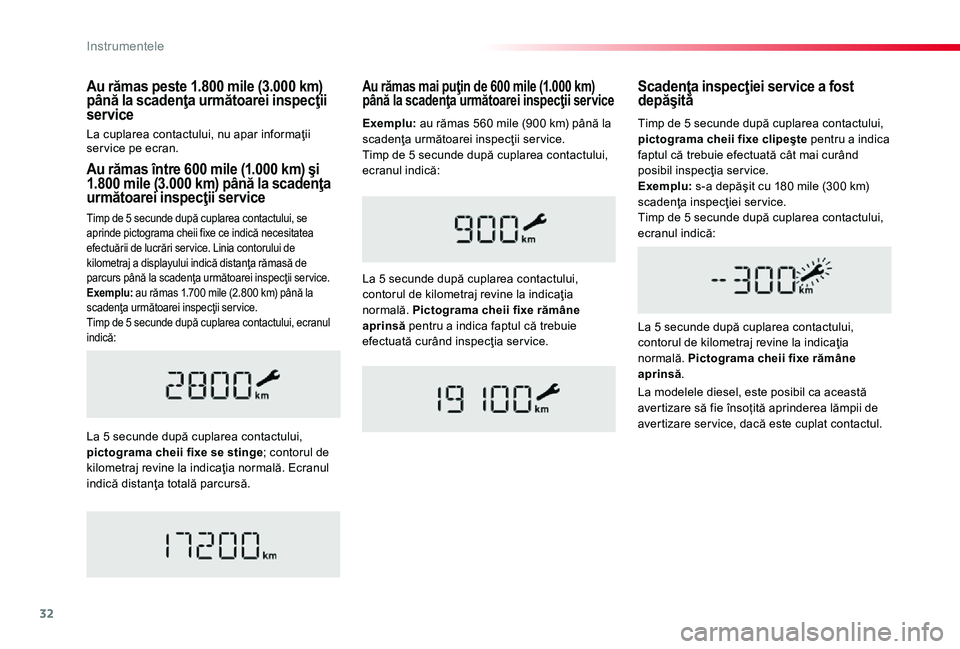

Au rămas între 600 mile (1.000 km) şi 1.800 mile (3.000 km) până la scadenţa următoarei inspecţii service
Timp de 5 secunde după cuplarea contactului, se aprinde pictograma cheii fixe ce indică necesitatea efectuării de lucrări ser vice. Linia contorului de kilometraj a displayului indică distanţa rămasă de parcurs până la scadenţa următoarei inspecţii ser vice.Exemplu: au rămas 1.700 mile (2.800 km) până la scadenţa următoarei inspecţii ser vice.Timp de 5 secunde după cuplarea contactului, ecranul indică:
La 5 secunde după cuplarea contactului, pictograma cheii fixe se stinge; contorul de kilometraj revine la indicaţia normală. Ecranul indică distanţa totală parcursă.
Scadenţa inspecţiei service a fost depăşită
La 5 secunde după cuplarea contactului, contorul de kilometraj revine la indicaţia normală. Pictograma cheii fixe rămâne aprinsă.
Timp de 5 secunde după cuplarea contactului, pictograma cheii fixe clipeşte pentru a indica faptul că trebuie efectuată cât mai curând posibil inspecţia ser vice.Exemplu: s-a depăşit cu 180 mile (300 km) scadenţa inspecţiei service.Timp de 5 secunde după cuplarea contactului, ecranul indică:
Au rămas mai puţin de 600 mile (1.000 km) până la scadenţa următoarei inspecţii service
La 5 secunde după cuplarea contactului, contorul de kilometraj revine la indicaţia normală. Pictograma cheii fixe rămâne aprinsă pentru a indica faptul că trebuie efectuată curând inspecţia ser vice.
La modelele diesel, este posibil ca această avertizare să fie însoțită aprinderea lămpii de avertizare ser vice, dacă este cuplat contactul.
Au rămas peste 1.800 mile (3.000 km) până la scadenţa următoarei inspecţii service
La cuplarea contactului, nu apar informaţii ser vice pe ecran.
Exemplu: au rămas 560 mile (900 km) până la scadenţa următoarei inspecţii ser vice.Timp de 5 secunde după cuplarea contactului, ecranul indică:
Instrumentele

33
Distanţa rămasă poate fi ponderată cu un coeficient temporal în funcţie de condiţiile de rulare.Prin urmare, s-ar putea ca pictograma cheii fixe să se aprindă dacă se depăşeşte perioada de la ultima inspecţie ser vice specificată în planul de ser vice al producătorului.La modelele diesel, este posibil ca simbolul cheii să apară mai repede decât de obicei, în funcție de gradul de deteriorare a uleiului de motor (in funcție de piață).Gradul de deteriorare a uleiului de motor depinde de condiţiile de rulare în care este utilizat autovehiculul.
Resetarea indicatorului serviceDacă trebuie să deconectaţi bateria după această operaţie, încuiaţi autovehiculul şi aşteptaţi timp de cel puţin cinci minute pentru înregistrarea operaţiei de resetare.
Puteţi accesa în orice moment informaţiile service.
După fiecare inspecţie ser vice, trebuie resetat la zero indicatorul ser vice.Dacă aţi efectuat inspecţia ser vice pe cont propriu, decuplaţi contactul:
Accesarea informaţiilor service
F Apăsaţi şi menţineţi apăsat acest buton,
F Cuplaţi contactul; contorul de kilometraj iniţiază o numărătoare inversă,F Când pe display se indică „=0”, eliberaţi butonul; pictograma cheii fixe dispare.
F Apăsaţi acest buton.
Informaţiile ser vice sunt afişate timp de câteva secunde, apoi dispar.
1
Instrumentele

34

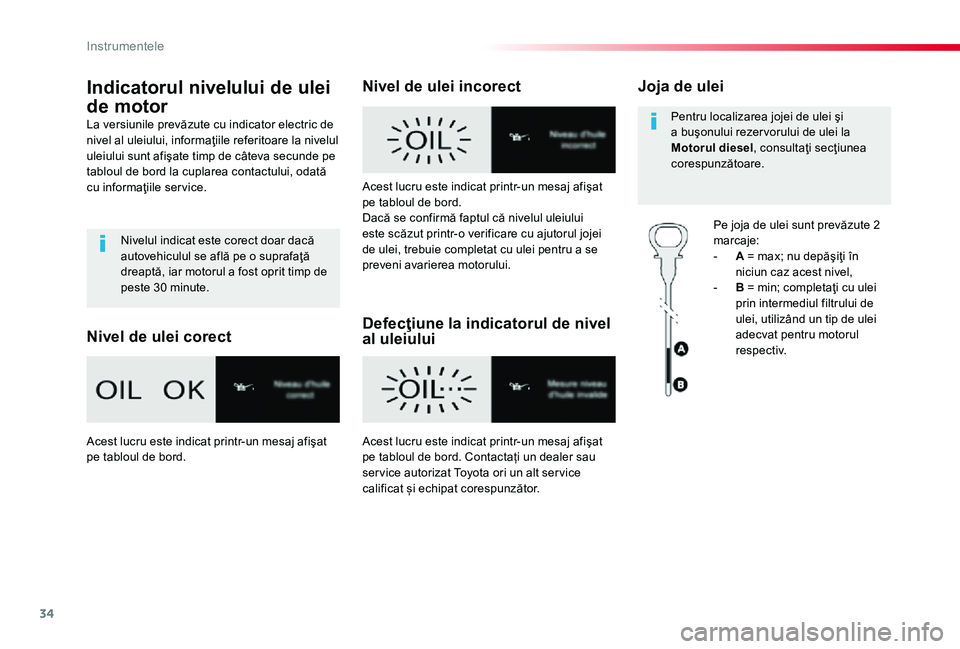

Indicatorul nivelului de ulei
de motor
La versiunile prevăzute cu indicator electric de nivel al uleiului, informaţiile referitoare la nivelul uleiului sunt afişate timp de câteva secunde pe tabloul de bord la cuplarea contactului, odată cu informaţiile ser vice.
Nivelul indicat este corect doar dacă autovehiculul se află pe o suprafaţă dreaptă, iar motorul a fost oprit timp de peste 30 minute.
Nivel de ulei corect
Nivel de ulei incorect
Defecţiune la indicatorul de nivel al uleiului
Joja de ulei
Pe joja de ulei sunt prevăzute 2 marcaje:- A = max; nu depăşiţi în niciun caz acest nivel,- B = min; completaţi cu ulei prin intermediul filtrului de ulei, utilizând un tip de ulei adecvat pentru motorul respectiv.
Pentru localizarea jojei de ulei şi a buşonului rezer vorului de ulei la Motorul diesel, consultaţi secţiunea corespunzătoare.
Acest lucru este indicat printr-un mesaj afişat pe tabloul de bord.Dacă se confirmă faptul că nivelul uleiului este scăzut printr-o verificare cu ajutorul jojei de ulei, trebuie completat cu ulei pentru a se preveni avarierea motorului.
Acest lucru este indicat printr-un mesaj afişat
pe tabloul de bord.
Acest lucru este indicat printr-un mesaj afişat
pe tabloul de bord. Contactați un dealer sau ser vice autorizat Toyota ori un alt ser vice calificat și echipat corespunzător.
Instrumentele

35
Indicatoarele de autonomie
pentru aditivul AdBlue®
Odată ce aditivul din rezer vorul AdBlue® ajunge la nivelul de rezer vă sau după detectarea unei defecţiuni la nivelul sistemului de control al emisiilor SCR, la cuplarea contactului, se afişează pe un indicator distanţa estimată care mai poate fi parcursă - autonomia - înainte să fie împiedicată pornirea motorului.În cazul înregistrării simultane a unei defecţiuni în sistem şi a unui nivel scăzut de AdBlue®, se afişează valoarea cea mai mică.
În cazul apariţiei riscului de blocare a pornirii din cauza lipsei de AdBlue®
Sistemul de blocare a pornirii motorului impus prin reglementările în vigoare este activat automat la golirea rezer vorului de AdBlue®.
Autonomia de parcurs rămasă mai mare de 1.500 mile (2.400 km)
La apăsarea acestui buton, se afişează autonomia de parcurs rămasă.
Peste 3.000 mile (5.000 km), valoarea nu este specificată.
La cuplarea contactului, nu se afişează automat autonomia de parcurs pe tabloul de bord.
Pentru informaţii suplimentare referitoare la
AdBlue® şi sistemul SCR, şi în particular la modul de completare cu AdBlue®, consultaţi secţiunea corespunzătoare.
Autonomie rămasă între 800 și 2.400 km (500 și 1500 mile)
La punerea contactului, această lampă de avertizare se aprinde timp de aproximativ 30 de secunde, însoțită de afișarea unui mesaj („Completați nivelul de AdBlue: pornirea motorului va fi împiedicată peste x km/mile”) care indică autonomia rămasă exprimată în kilometri sau mile.
Dacă autovehiculul este echipat cu un panou de instrumente LCD, este afișat mesajul „PORNIRE IMPOSIBILĂ PESTE”.
A fost atins nivelul de rezer vă; este recomandat să completați nivelul cât mai curând posibil.Aceste mesaje sunt însoțite de recomandarea de a nu completa cu mai mult de 10 litri de AdBlue.
Cu ecran tactil
Puteți accesa informațiile prinintermediul meniului „Conducere/Vehicul”.
1
Instrumentele

36

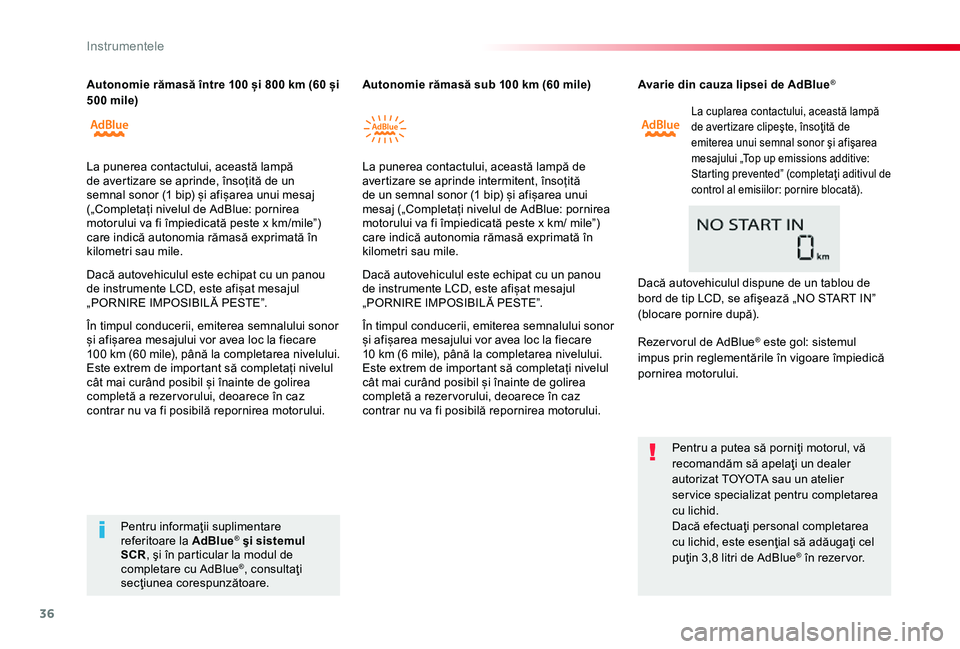

Avarie din cauza lipsei de AdBlue®
La cuplarea contactului, această lampă de avertizare clipeşte, însoţită de emiterea unui semnal sonor şi afişarea mesajului „Top up emissions additive: Starting prevented” (completaţi aditivul de control al emisiilor: pornire blocată).
Pentru a putea să porniţi motorul, vă recomandăm să apelaţi un dealer autorizat TOYOTA sau un atelier ser vice specializat pentru completarea cu lichid.Dacă efectuaţi personal completarea cu lichid, este esenţial să adăugaţi cel
puţin 3,8 litri de AdBlue® în rezer vor.
Pentru informaţii suplimentare referitoare la AdBlue® şi sistemul SCR, şi în particular la modul de completare cu AdBlue®, consultaţi secţiunea corespunzătoare.
Dacă autovehiculul dispune de un tablou de bord de tip LCD, se afişează „NO START IN” (blocare pornire după).
Rezer vorul de AdBlue® este gol: sistemul impus prin reglementările în vigoare împiedică pornirea motorului.
Autonomie rămasă între 100 și 800 km (60 și 500 mile)Autonomie rămasă sub 100 km (60 mile)
La punerea contactului, această lampă de avertizare se aprinde, însoțită de un semnal sonor (1 bip) și afișarea unui mesaj („Completați nivelul de AdBlue: pornirea motorului va fi împiedicată peste x km/mile”) care indică autonomia rămasă exprimată în kilometri sau mile.
Dacă autovehiculul este echipat cu un panou de instrumente LCD, este afișat mesajul „PORNIRE IMPOSIBILĂ PESTE”.
În timpul conducerii, emiterea semnalului sonor și afișarea mesajului vor avea loc la fiecare 100 km (60 mile), până la completarea nivelului. Este extrem de important să completați nivelul cât mai curând posibil și înainte de golirea completă a rezer vorului, deoarece în caz contrar nu va fi posibilă repornirea motorului.
La punerea contactului, această lampă de avertizare se aprinde intermitent, însoțită de un semnal sonor (1 bip) și afișarea unui mesaj („Completați nivelul de AdBlue: pornirea motorului va fi împiedicată peste x km/ mile”) care indică autonomia rămasă exprimată în kilometri sau mile.
Dacă autovehiculul este echipat cu un panou de instrumente LCD, este afișat mesajul „PORNIRE IMPOSIBILĂ PESTE”.
În timpul conducerii, emiterea semnalului sonor și afișarea mesajului vor avea loc la fiecare 10 km (6 mile), până la completarea nivelului. Este extrem de important să completați nivelul cât mai curând posibil și înainte de golirea completă a rezer vorului, deoarece în caz contrar nu va fi posibilă repornirea motorului.
Instrumentele

37
Pornirea blocată
De fiecare dată când este cuplat contactul, se aprind
aceste lămpi de avertizare, însoţite de emiterea unui semnal sonor şi afişarea mesajului „Emissions fault: Starting prevented” (defecţiune sistem de control al emisiilor: pornirea blocată).
Aţi depăşit limita de deplasare autorizată: sistemul de blocare a pornirii motorului împiedică pornirea motorului.
Pentru a putea porni motorul, trebuie să apelați la un dealer sau ser vice autorizat
Toyota ori la un alt ser vice calificat și echipat corespunzător.

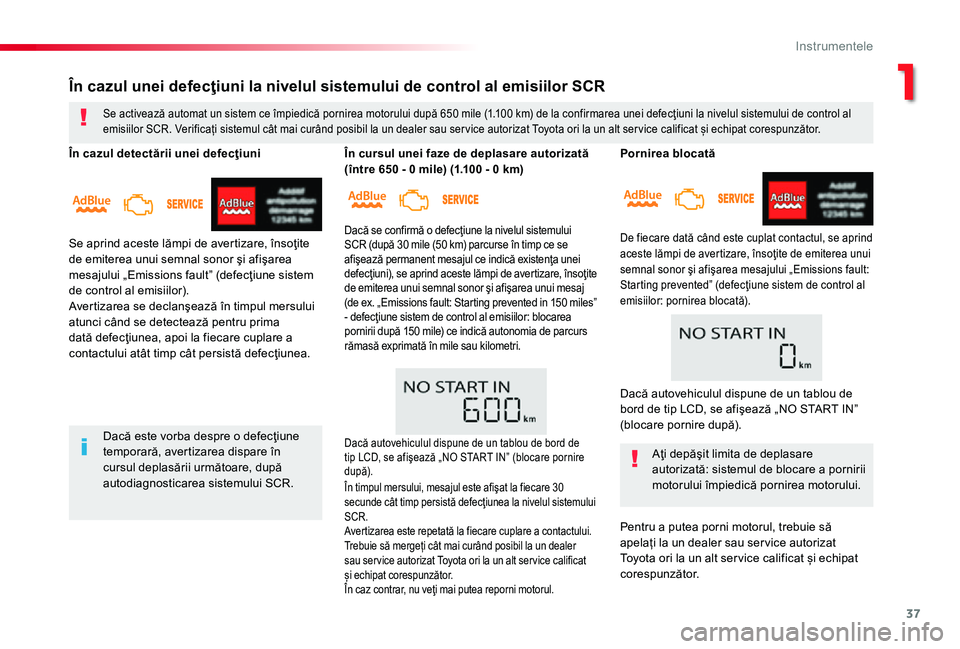

În cazul unei defecţiuni la nivelul sistemului de control al emisiilor SCR
Se activează automat un sistem ce împiedică pornirea motorului după 650 mile (1.100 km) de la confirmarea unei defecţiuni la nivelul sistemului de control al emisiilor SCR. Verificați sistemul cât mai curând posibil la un dealer sau ser vice autorizat Toyota ori la un alt ser vice calificat și echipat corespunzător.
Dacă este vorba despre o defecţiune
temporară, avertizarea dispare în cursul deplasării următoare, după autodiagnosticarea sistemului SCR.
În cazul detectării unei defecţiuni
Se aprind aceste lămpi de avertizare, însoţite
de emiterea unui semnal sonor şi afişarea mesajului „Emissions fault” (defecţiune sistem de control al emisiilor).Avertizarea se declanşează în timpul mersului atunci când se detectează pentru prima dată defecţiunea, apoi la fiecare cuplare a contactului atât timp cât persistă defecţiunea.
În cursul unei faze de deplasare autorizată (între 650 - 0 mile) (1.100 - 0 km)
Dacă se confirmă o defecţiune la nivelul sistemului SCR (după 30 mile (50 km) parcurse în timp ce se afişează permanent mesajul ce indică existenţa unei defecţiuni), se aprind aceste lămpi de avertizare, însoţite de emiterea unui semnal sonor şi afişarea unui mesaj (de ex. „Emissions fault: Starting prevented in 150 miles” - defecţiune sistem de control al emisiilor: blocarea pornirii după 150 mile) ce indică autonomia de parcurs rămasă exprimată în mile sau kilometri.
Dacă autovehiculul dispune de un tablou de bord de tip LCD, se afişează „NO START IN” (blocare pornire după).
În timpul mersului, mesajul este afişat la fiecare 30 secunde cât timp persistă defecţiunea la nivelul sistemului SCR.Avertizarea este repetată la fiecare cuplare a contactului.Trebuie să mergeți cât mai curând posibil la un dealer sau ser vice autorizat Toyota ori la un alt ser vice calificat și echipat corespunzător.În caz contrar, nu veţi mai putea reporni motorul.
Dacă autovehiculul dispune de un tablou de bord de tip LCD, se afişează „NO START IN” (blocare pornire după).
1
Instrumentele

38

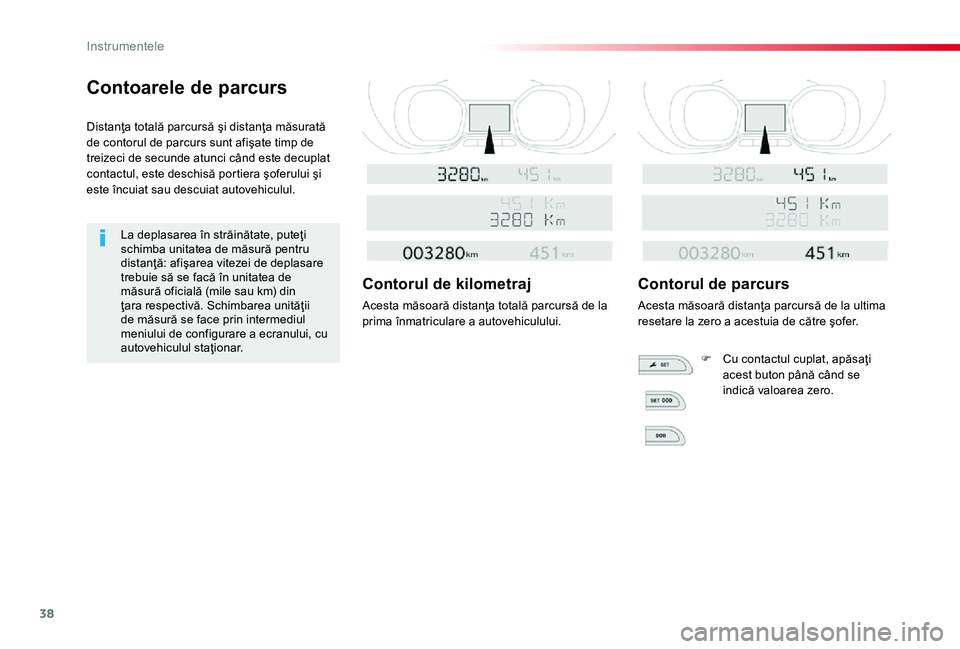

Contoarele de parcurs
Distanţa totală parcursă şi distanţa măsurată de contorul de parcurs sunt afişate timp de treizeci de secunde atunci când este decuplat contactul, este deschisă portiera şoferului şi este încuiat sau descuiat autovehiculul.
La deplasarea în străinătate, puteţi schimba unitatea de măsură pentru distanţă: afişarea vitezei de deplasare trebuie să se facă în unitatea de măsură oficială (mile sau km) din ţara respectivă. Schimbarea unităţii de măsură se face prin intermediul meniului de configurare a ecranului, cu autovehiculul staţionar.
Contorul de kilometraj
Acesta măsoară distanţa totală parcursă de la prima înmatriculare a autovehiculului.
Contorul de parcurs
Acesta măsoară distanţa parcursă de la ultima resetare la zero a acestuia de către şofer.
F Cu contactul cuplat, apăsaţi acest buton până când se indică valoarea zero.
Instrumentele

39

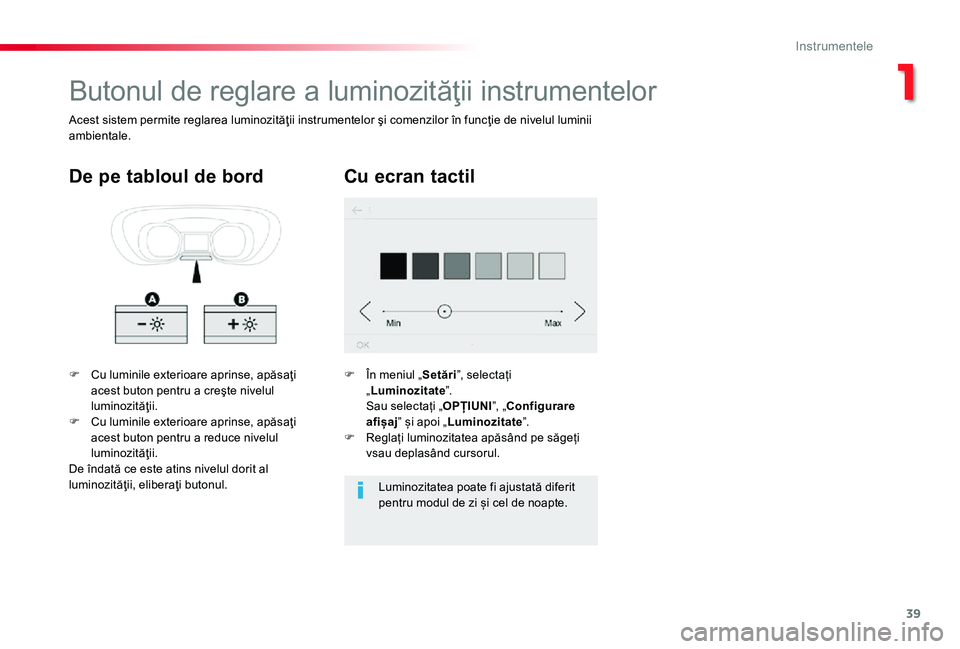

Butonul de reglare a luminozităţii instrumentelor
F Cu luminile exterioare aprinse, apăsaţi acest buton pentru a creşte nivelul luminozităţii.F Cu luminile exterioare aprinse, apăsaţi acest buton pentru a reduce nivelul
luminozităţii.De îndată ce este atins nivelul dorit al luminozităţii, eliberaţi butonul.
De pe tabloul de bord
Acest sistem permite reglarea luminozităţii instrumentelor şi comenzilor în funcţie de nivelul luminii ambientale.
Cu ecran tactil
F În meniul „Setări”, selectați „Luminozitate”. Sau selectați „OPȚIUNI”, „Configurare afișaj” și apoi „Luminozitate”.F Reglați luminozitatea apăsând pe săgeți
vsau deplasând cursorul.
Luminozitatea poate fi ajustată diferit pentru modul de zi și cel de noapte.
1
Instrumentele

40
Sistem ce vă furnizează informaţii referitoare la călătoria în curs (autonomia de parcurs, consumul de combustibil etc.).
Computerul de bord
Afişarea informaţiilor
F Apăsaţi butonul de la capătul manetei de control al ştergătoarelor pentru a se afişa succesiv diferitele file ale computerului de bord.
F Respectiv, în funcţie de dotare, apăsaţi rotiţa randalinată de pe volan.
- Informaţii curente, ce indică:● autonomia de parcurs,● consumul curent de combustibil,● contorul de timp al sistemului Stop & Start.
Contoarele de parcurs „1” şi „2” sunt independente, dar se utilizează în acelaşi mod.De exemplu, contorul de parcurs „1” poate fi utilizat pentru valorile zilnice, iar contorul de parcurs „2” pentru valorile lunare.
- Contorul de parcurs „2”, ce indică:● viteza medie,● consumul mediu de combustibil,● distanţa parcursă, pentru al doilea contor de parcurs.
- Contorul de parcurs „1”, ce indică:● viteza medie,● consumul mediu de combustibil,● distanţa parcursă, pentru primul contor de parcurs.
În funcţie de dotare, este disponibil un al 2-lea contor de parcurs.
Instrumentele
