TOYOTA PROACE 2020 Manuale de Empleo (in Spanish)

181

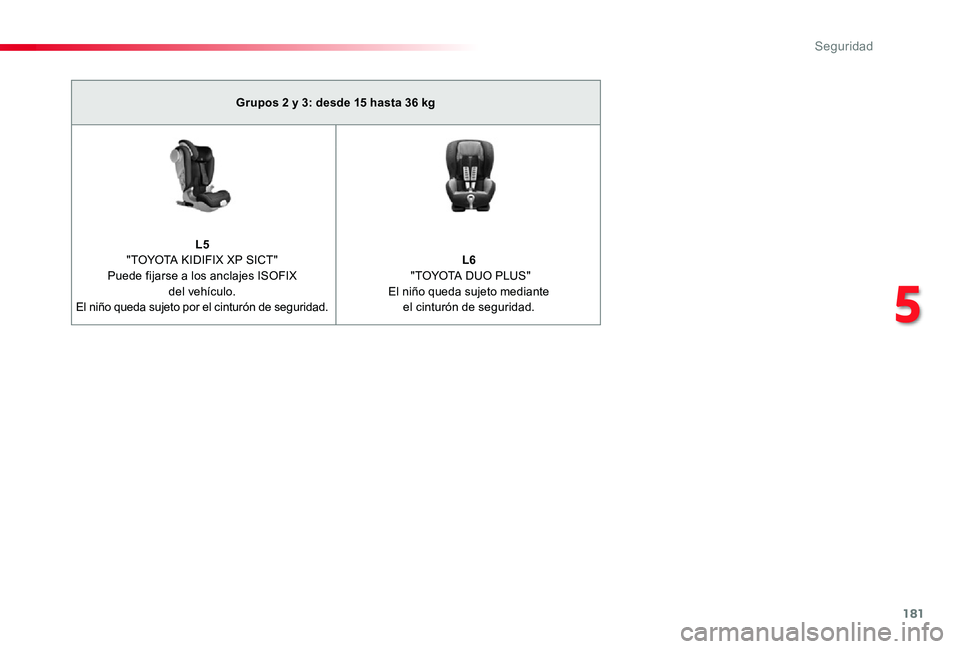

Grupos 2 y 3: desde 15 hasta 36 kg
L5 "TOYOTA KIDIFIX XP SICT"Puede fijarse a los anclajes ISOFIX del vehículo.El niño queda sujeto por el cinturón de seguridad.
L6 "TOYOTA DUO PLUS"El niño queda sujeto mediante el cinturón de seguridad.
5
Seguridad

182

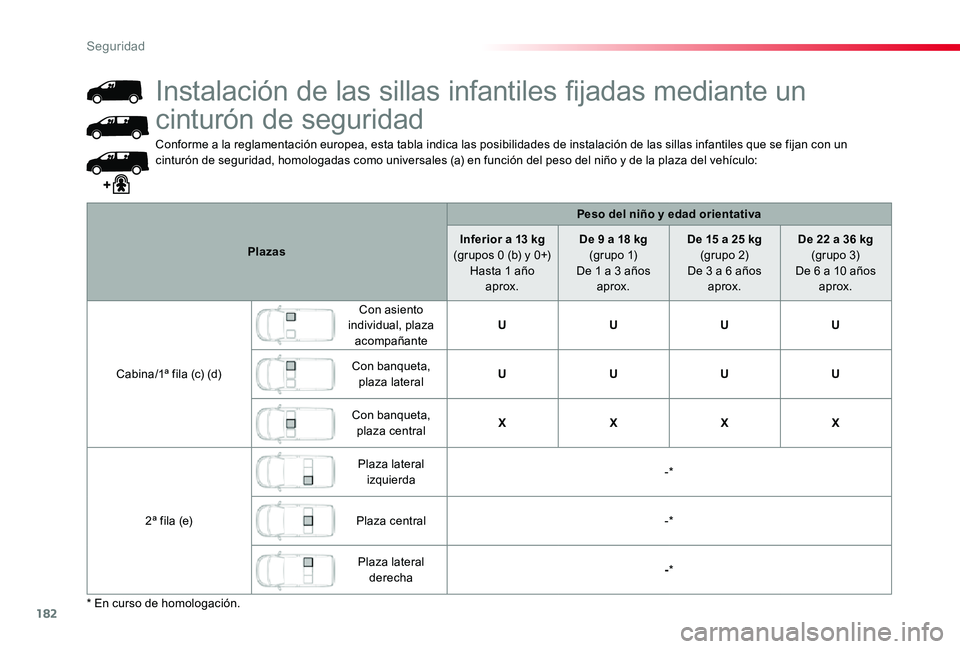

Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles que se fijan con un cinturón de seguridad, homologadas como universales (a) en función del peso del niño y de la plaza del vehículo:
Plazas
Peso del niño y edad orientativa
Inferior a 13 kg (grupos 0 (b) y 0+)Hasta 1 año aprox.
De 9 a 18 kg (g r u p o 1)De 1 a 3 años aprox.
De 15 a 25 kg (gr upo 2)De 3 a 6 años aprox.
De 22 a 36 kg (gr upo 3)De 6 a 10 años aprox.
Cabina/1ª fila (c) (d)
Con asiento individual, plaza acompañanteUUUU
Con banqueta, plaza lateralUUUU
Con banqueta, plaza centralXXXX
2ª fila (e)
Plaza lateral izquierda-*
Plaza central-*
Plaza lateral derecha-*

Instalación de las sillas infantiles fijadas mediante un
cinturón de seguridad
* En curso de homologación.
Seguridad

183

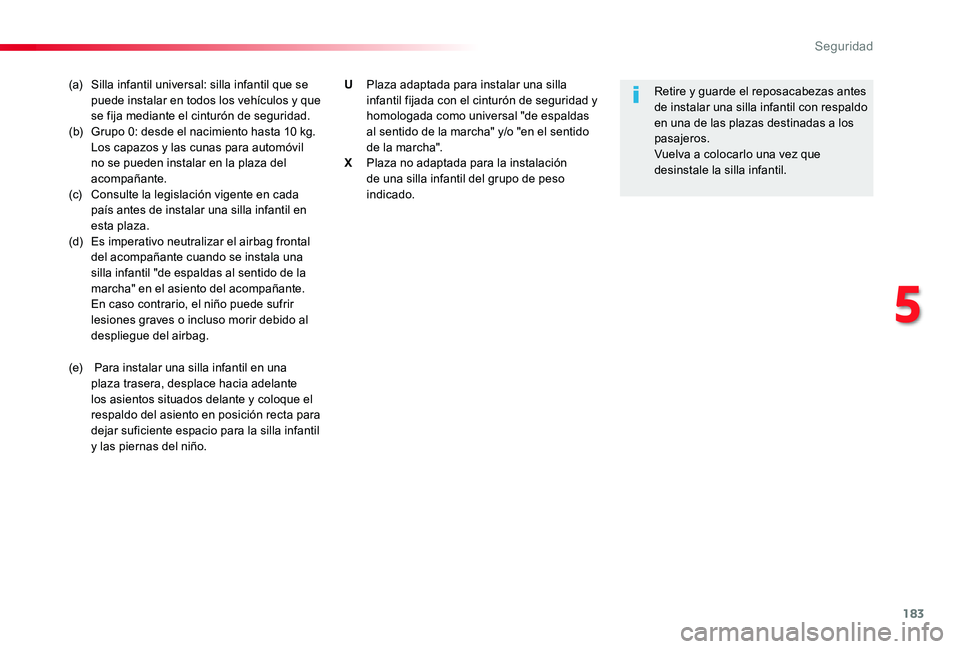

(a) Silla infantil universal: silla infantil que se puede instalar en todos los vehículos y que se fija mediante el cinturón de seguridad.(b) Grupo 0: desde el nacimiento hasta 10 kg. Los capazos y las cunas para automóvil no se pueden instalar en la plaza del acompañante.(c) Consulte la legislación vigente en cada país antes de instalar una silla infantil en esta plaza.(d) Es imperativo neutralizar el airbag frontal del acompañante cuando se instala una silla infantil "de espaldas al sentido de la marcha" en el asiento del acompañante. En caso contrario, el niño puede sufrir lesiones graves o incluso morir debido al despliegue del airbag.
(e) Para instalar una silla infantil en una plaza trasera, desplace hacia adelante los asientos situados delante y coloque el respaldo del asiento en posición recta para dejar suficiente espacio para la silla infantil y las piernas del niño.
Retire y guarde el reposacabezas antes de instalar una silla infantil con respaldo en una de las plazas destinadas a los pasajeros.Vuelva a colocarlo una vez que desinstale la silla infantil.
U Plaza adaptada para instalar una silla infantil fijada con el cinturón de seguridad y homologada como universal "de espaldas al sentido de la marcha" y/o "en el sentido de la marcha".X Plaza no adaptada para la instalación de una silla infantil del grupo de peso indicado.
5
Seguridad

184

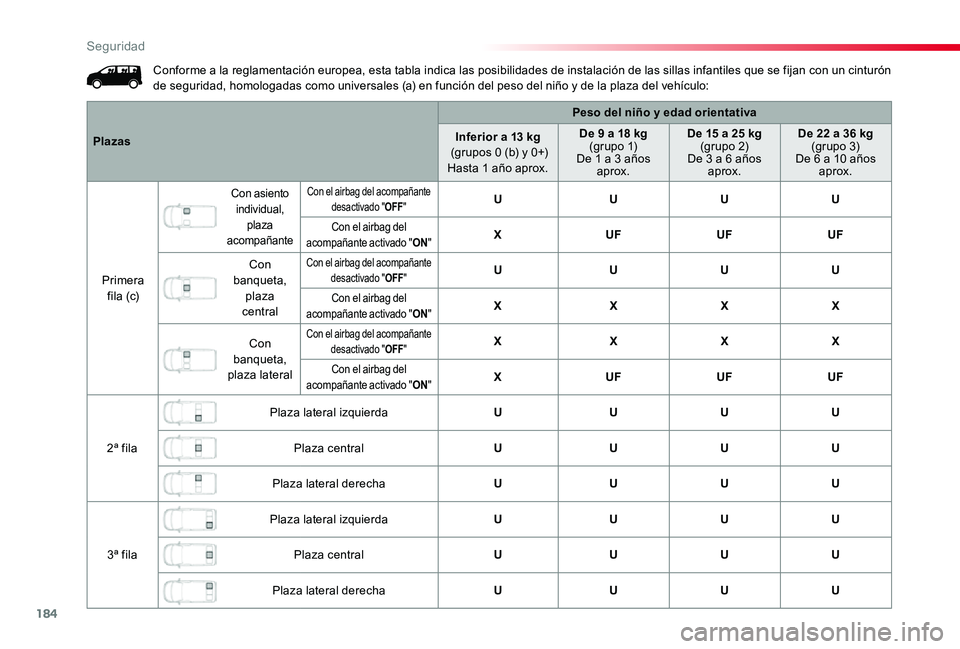

Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles que se fijan con un cinturón de seguridad, homologadas como universales (a) en función del peso del niño y de la plaza del vehículo:
Plazas
Peso del niño y edad orientativa
Inferior a 13 kg (grupos 0 (b) y 0+)Hasta 1 año aprox.
De 9 a 18 kg (g r u p o 1)De 1 a 3 años aprox.
De 15 a 25 kg (gr upo 2)De 3 a 6 años aprox.
De 22 a 36 kg (gr upo 3)De 6 a 10 años aprox.
Primera f ila (c)
Con asiento individual, plaza acompañante
Con el airbag del acompañante desactivado "OFF"UUUU
Con el airbag del acompañante activado "ON"XUFUFUF
Con banqueta, plaza central
Con el airbag del acompañante desactivado "OFF"UUUU
Con el airbag del acompañante activado "ON"XXXX
Con banqueta, plaza lateral
Con el airbag del acompañante desactivado "OFF"XXXX
Con el airbag del acompañante activado "ON"XUFUFUF
2ª fila
Plaza lateral izquierdaUUUU
Plaza centralUUUU
Plaza lateral derechaUUUU
3ª fila
Plaza lateral izquierdaUUUU
Plaza centralUUUU
Plaza lateral derechaUUUU
Seguridad

185

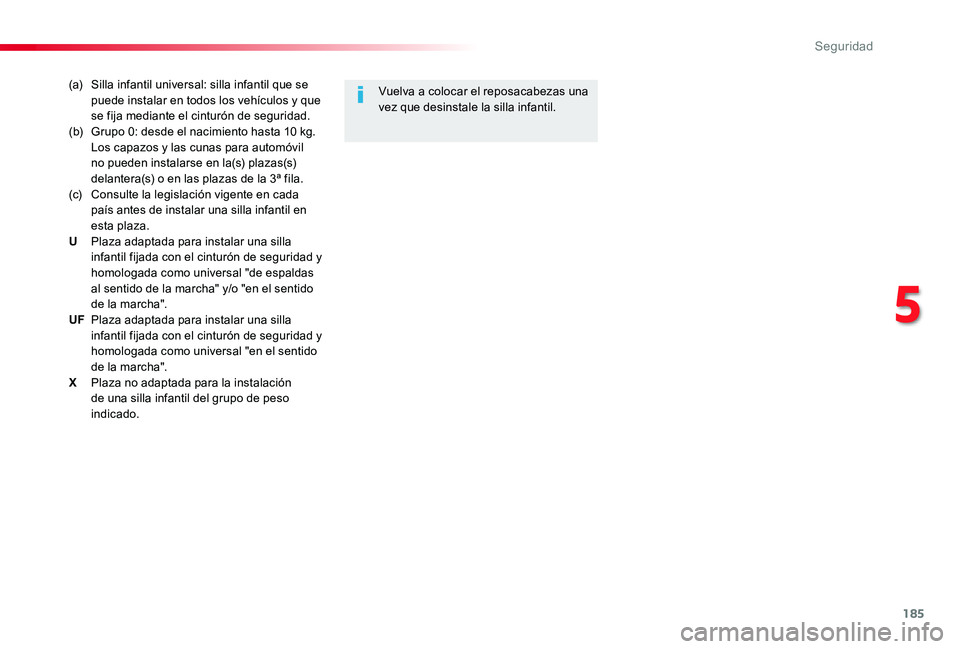

(a) Silla infantil universal: silla infantil que se puede instalar en todos los vehículos y que se fija mediante el cinturón de seguridad.(b) Grupo 0: desde el nacimiento hasta 10 kg. Los capazos y las cunas para automóvil no pueden instalarse en la(s) plazas(s) delantera(s) o en las plazas de la 3ª fila.(c) Consulte la legislación vigente en cada país antes de instalar una silla infantil en esta plaza.U Plaza adaptada para instalar una silla infantil fijada con el cinturón de seguridad y homologada como universal "de espaldas al sentido de la marcha" y/o "en el sentido de la marcha".UF Plaza adaptada para instalar una silla infantil fijada con el cinturón de seguridad y homologada como universal "en el sentido de la marcha".X Plaza no adaptada para la instalación de una silla infantil del grupo de peso indicado.
Vuelva a colocar el reposacabezas una vez que desinstale la silla infantil.
5
Seguridad

186

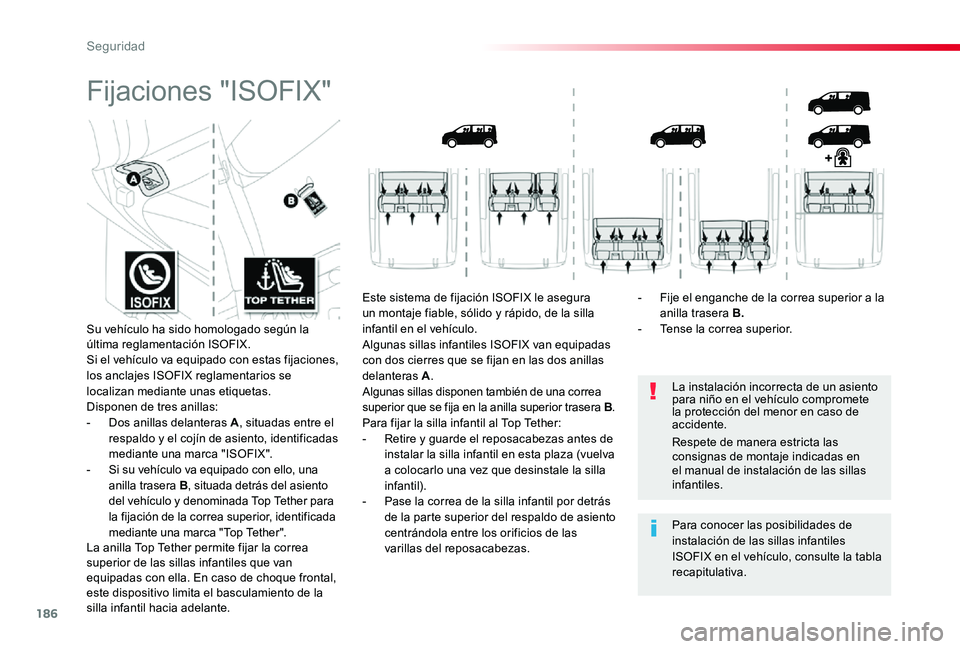

Fijaciones "ISOFIX"
La instalación incorrecta de un asiento para niño en el vehículo compromete la protección del menor en caso de accidente.
Para conocer las posibilidades de instalación de las sillas infantiles ISOFIX en el vehículo, consulte la tabla recapitulativa.
Respete de manera estricta las consignas de montaje indicadas en el manual de instalación de las sillas infantiles.
Su vehículo ha sido homologado según la última reglamentación ISOFIX.Si el vehículo va equipado con estas fijaciones, los anclajes ISOFIX reglamentarios se localizan mediante unas etiquetas.Disponen de tres anillas:- Dos anillas delanteras A, situadas entre el respaldo y el cojín de asiento, identificadas mediante una marca "ISOFIX".- Si su vehículo va equipado con ello, una anilla trasera B, situada detrás del asiento del vehículo y denominada Top Tether para la fijación de la correa superior, identificada mediante una marca "Top Tether".La anilla Top Tether permite fijar la correa superior de las sillas infantiles que van equipadas con ella. En caso de choque frontal, este dispositivo limita el basculamiento de la silla infantil hacia adelante.
Este sistema de fijación ISOFIX le asegura un montaje fiable, sólido y rápido, de la silla infantil en el vehículo.Algunas sillas infantiles ISOFIX van equipadas con dos cierres que se fijan en las dos anillas delanteras A.Algunas sillas disponen también de una correa superior que se fija en la anilla superior trasera B.Para fijar la silla infantil al Top Tether:- Retire y guarde el reposacabezas antes de
instalar la silla infantil en esta plaza (vuelva a colocarlo una vez que desinstale la silla infantil).- Pase la correa de la silla infantil por detrás de la parte superior del respaldo de asiento centrándola entre los orificios de las varillas del reposacabezas.
- Fije el enganche de la correa superior a la anilla trasera B.- Tense la correa superior.
Seguridad

187

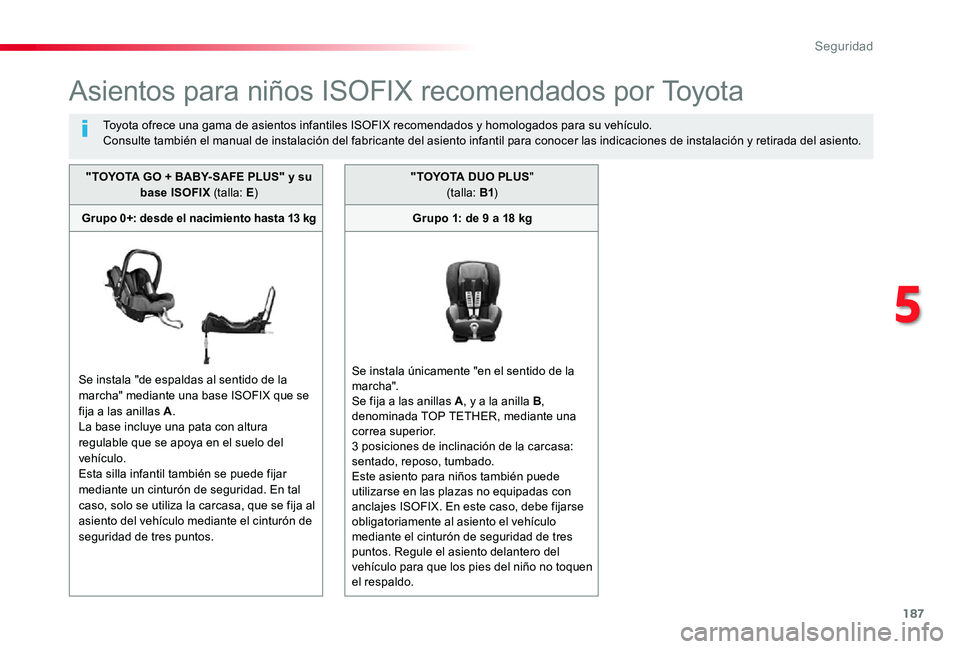

Asientos para niños ISOFIX recomendados por Toyota
Toyota ofrece una gama de asientos infantiles ISOFIX recomendados y homologados para su vehículo.Consulte también el manual de instalación del fabricante del asiento infantil para conocer las indicaciones de instalación y retirada del asiento.
"TOYOTA GO + BABY- SAFE PLUS" y su base ISOFIX (talla: E)
Grupo 0+: desde el nacimiento hasta 13 kg
Se instala "de espaldas al sentido de la marcha" mediante una base ISOFIX que se fija a las anillas A.La base incluye una pata con altura regulable que se apoya en el suelo del
vehículo.Esta silla infantil también se puede fijar mediante un cinturón de seguridad. En tal caso, solo se utiliza la carcasa, que se fija al asiento del vehículo mediante el cinturón de seguridad de tres puntos.
" T OYO TA DUO PLUS"(talla: B1)
Grupo 1: de 9 a 18 kg
Se instala únicamente "en el sentido de la marcha".Se fija a las anillas A, y a la anilla B, denominada TOP TETHER, mediante una correa superior.3 posiciones de inclinación de la carcasa: sentado, reposo, tumbado.Este asiento para niños también puede utilizarse en las plazas no equipadas con anclajes ISOFIX. En este caso, debe fijarse obligatoriamente al asiento el vehículo mediante el cinturón de seguridad de tres puntos. Regule el asiento delantero del vehículo para que los pies del niño no toquen el respaldo.
5
Seguridad

188

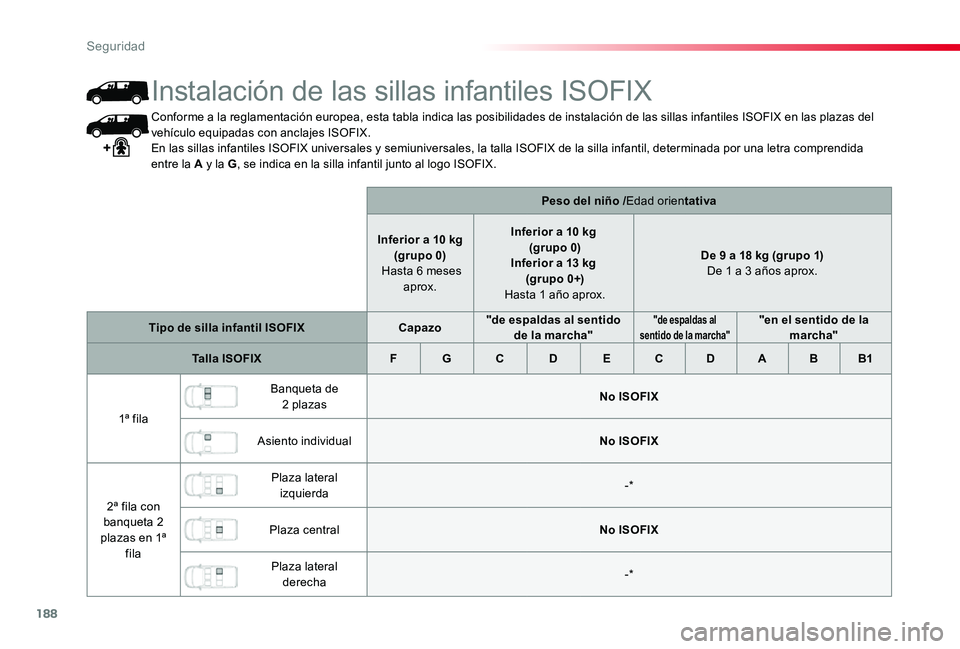

Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles ISOFIX en las plazas del vehículo equipadas con anclajes ISOFIX.En las sillas infantiles ISOFIX universales y semiuniversales, la talla ISOFIX de la silla infantil, determinada por una letra comprendida entre la A y la G, se indica en la silla infantil junto al logo ISOFIX.
Peso del niño /Edad orientativa
Inferior a 10 kg(grupo 0) Hasta 6 meses aprox.
Inferior a 10 kg (grupo 0)Inferior a 13 kg (grupo 0+) Hasta 1 año aprox.
De 9 a 18 kg (grupo 1) De 1 a 3 años aprox.
Tipo de silla infantil ISOFIXCapazo"de espaldas al sentido de la marcha""de espaldas al sentido de la marcha""en el sentido de la marcha"
Ta l l a I S O F I XFGCDECDABB1
1ª fila
Banqueta de 2 plazasNo ISOFIX
Asiento individualNo ISOFIX
2ª fila con banqueta 2 plazas en 1ª fila
Plaza lateral izquierda-*
Plaza centralNo ISOFIX
Plaza lateral derecha-*
Instalación de las sillas infantiles ISOFIX
Seguridad

189

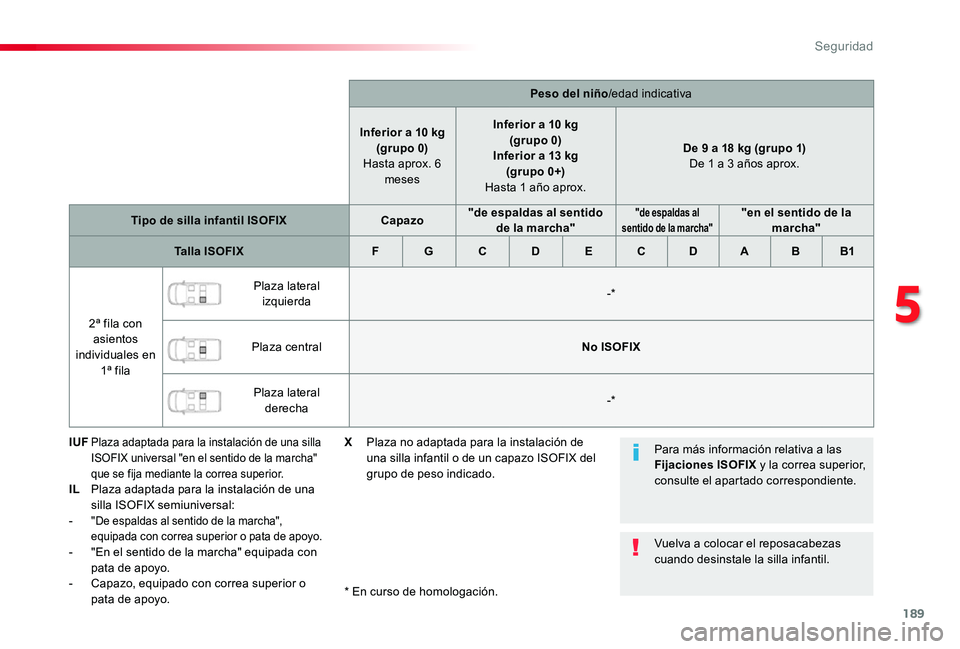

Peso del niño/edad indicativa
Inferior a 10 kg(grupo 0) Hasta aprox. 6 meses
Inferior a 10 kg(grupo 0)Inferior a 13 kg (grupo 0+) Hasta 1 año aprox.
De 9 a 18 kg (grupo 1) De 1 a 3 años aprox.
Tipo de silla infantil ISOFIXCapazo"de espaldas al sentido de la marcha""de espaldas al sentido de la marcha""en el sentido de la marcha"
Ta l l a I S O F I XFGCDECDABB1
2ª fila con asientos individuales en 1ª fila
Plaza lateral izquierda-*
Plaza centralNo ISOFIX
Plaza lateral derecha-*
IUF Plaza adaptada para la instalación de una silla ISOFIX universal "en el sentido de la marcha" que se fija mediante la correa superior.IL Plaza adaptada para la instalación de una silla ISOFIX semiuniversal:- "De espaldas al sentido de la marcha", equipada con correa superior o pata de apoyo.- "En el sentido de la marcha" equipada con pata de apoyo.- Capazo, equipado con correa superior o pata de apoyo.* En curso de homologación.
Para más información relativa a las Fijaciones ISOFIX y la correa superior, consulte el apartado correspondiente.
Vuelva a colocar el reposacabezas cuando desinstale la silla infantil.
X Plaza no adaptada para la instalación de una silla infantil o de un capazo ISOFIX del grupo de peso indicado.
5
Seguridad

190

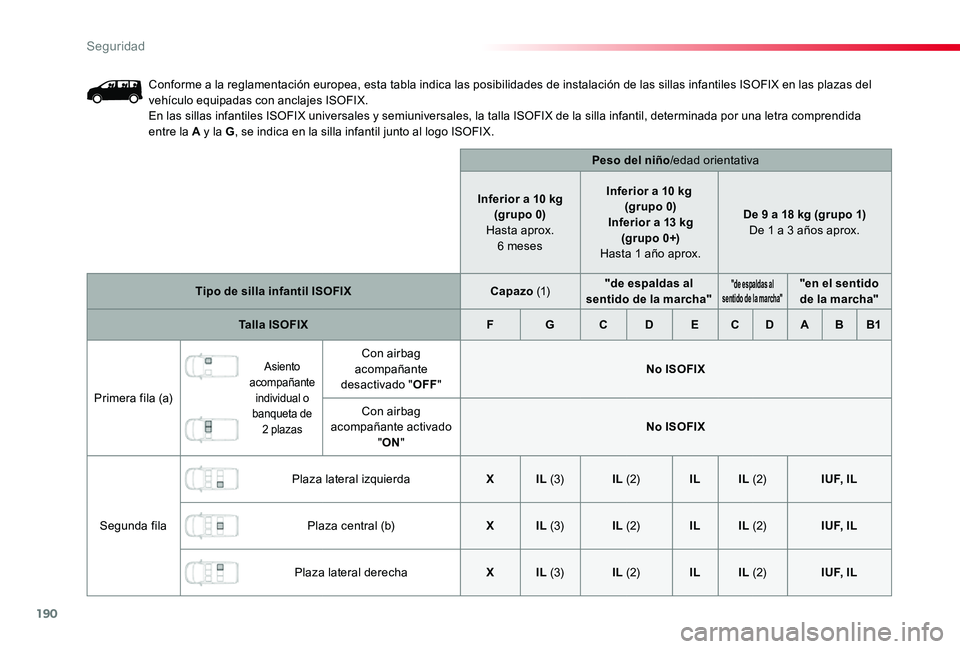

Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de las sillas infantiles ISOFIX en las plazas del vehículo equipadas con anclajes ISOFIX.En las sillas infantiles ISOFIX universales y semiuniversales, la talla ISOFIX de la silla infantil, determinada por una letra comprendida entre la A y la G, se indica en la silla infantil junto al logo ISOFIX.
Peso del niño/edad orientativa
Inferior a 10 kg(grupo 0) Hasta aprox. 6 meses
Inferior a 10 kg (grupo 0) Inferior a 13 kg (grupo 0+) Hasta 1 año aprox.
De 9 a 18 kg (grupo 1) De 1 a 3 años aprox.
Tipo de silla infantil ISOFIXCapazo (1)"de espaldas al sentido de la marcha""de espaldas al sentido de la marcha""en el sentido de la marcha"
Ta l l a I S O F I XFGCDECDABB1
Primera fila (a)
Asiento acompañante individual o banqueta de 2 plazas
Con airbag acompañante desactivado "OFF"No ISOFIX
Con airbag acompañante activado "ON"No ISOFIX
Segunda fila
Plaza lateral izquierdaXIL (3)IL (2)ILIL (2)I U F, I L
Plaza central (b)XIL (3)IL (2)ILIL (2)I U F, I L
Plaza lateral derechaXIL (3)IL (2)ILIL (2)I U F, I L
Seguridad
