201
Evite enganchar a la llave un objeto pesado que pueda forzar el eje del contactor y provocar fallos de funcionamiento.
La parada del motor provoca la pérdida de asistencia a la frenada.
Olvido de la llave
En caso de olvidar la llave en el contactor en posición 2 (contacto), el contacto se cortará automáticamente al cabo de una hora.Para volver a poner el contacto, ponga la llave en posición 1 (stop) y luego en posición 2 (contacto).No corte el contacto antes de haber inmovilizado el vehículo por completo.
F Gire la llave al máximo hacia el volante, hasta la posición 1 (Stop).F Extraiga la llave del contactor.F Para bloquear la columna de dirección, maniobre el volante hasta que se bloquee.

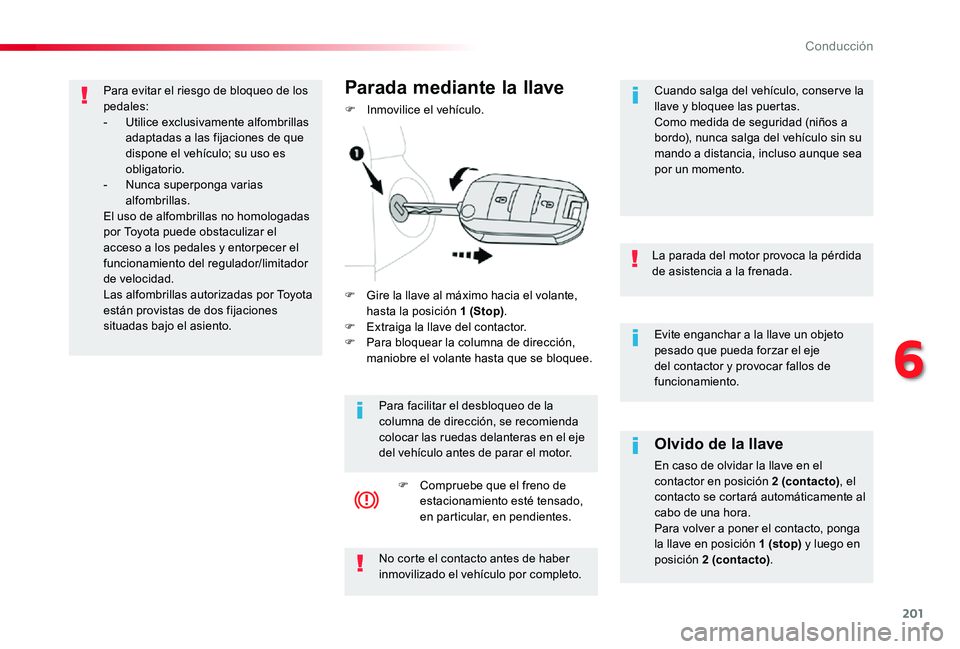

Parada mediante la llave
F Inmovilice el vehículo.
Para facilitar el desbloqueo de la columna de dirección, se recomienda colocar las ruedas delanteras en el eje del vehículo antes de parar el motor.
F Compruebe que el freno de estacionamiento esté tensado, en particular, en pendientes.
Cuando salga del vehículo, conser ve la llave y bloquee las puertas.Como medida de seguridad (niños a bordo), nunca salga del vehículo sin su mando a distancia, incluso aunque sea por un momento.
Para evitar el riesgo de bloqueo de los pedales:- Utilice exclusivamente alfombrillas adaptadas a las fijaciones de que dispone el vehículo; su uso es obligatorio.- Nunca superponga varias alfombrillas.El uso de alfombrillas no homologadas por Toyota puede obstaculizar el acceso a los pedales y entorpecer el funcionamiento del regulador/limitador de velocidad.Las alfombrillas autorizadas por Toyota están provistas de dos fijaciones situadas bajo el asiento.
6
Conducción

202
Con temperaturas negativas, en los vehículos diésel, el arranque solo se efectuará una vez se haya apagado el testigo de precalentamiento.Si este testigo se enciende
después de pulsar el botón "START/STOP", debe mantener pisado el pedal del freno o de embrague hasta que el testigo se apague y no volver a pulsar el botón "START/STOP" hasta que el motor haya arrancado por completo.

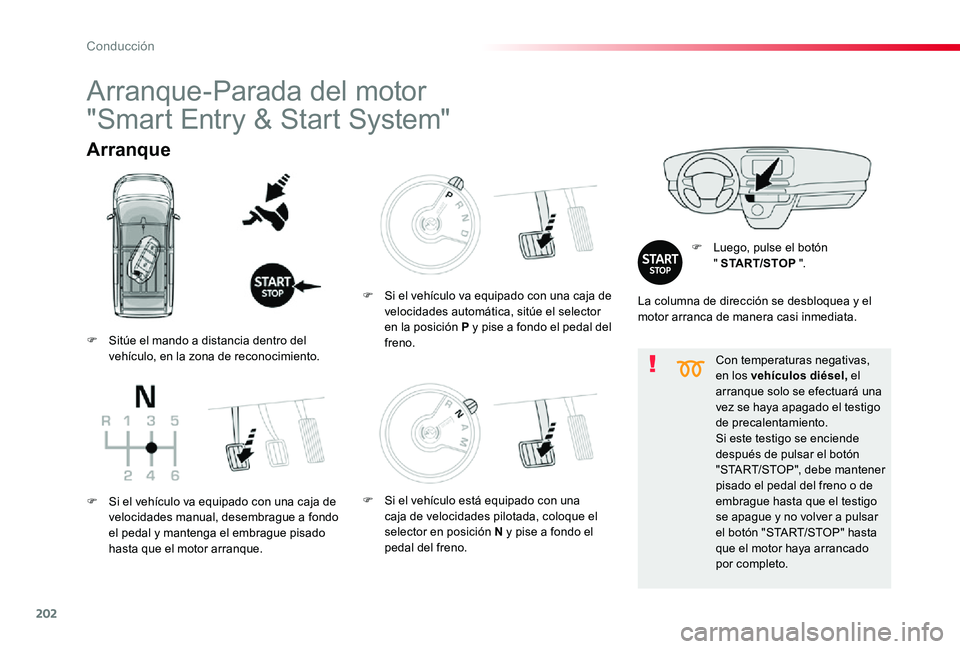

Arranque
F Luego, pulse el botón " START/STOP ".
Arranque-Parada del motor
"Smart Entry & Start System"
La columna de dirección se desbloquea y el motor arranca de manera casi inmediata.
F Sitúe el mando a distancia dentro del vehículo, en la zona de reconocimiento.
F Si el vehículo va equipado con una caja de velocidades manual, desembrague a fondo el pedal y mantenga el embrague pisado hasta que el motor arranque.
F Si el vehículo va equipado con una caja de velocidades automática, sitúe el selector en la posición P y pise a fondo el pedal del freno.
F Si el vehículo está equipado con una caja de velocidades pilotada, coloque el selector en posición N y pise a fondo el pedal del freno.
Conducción

203

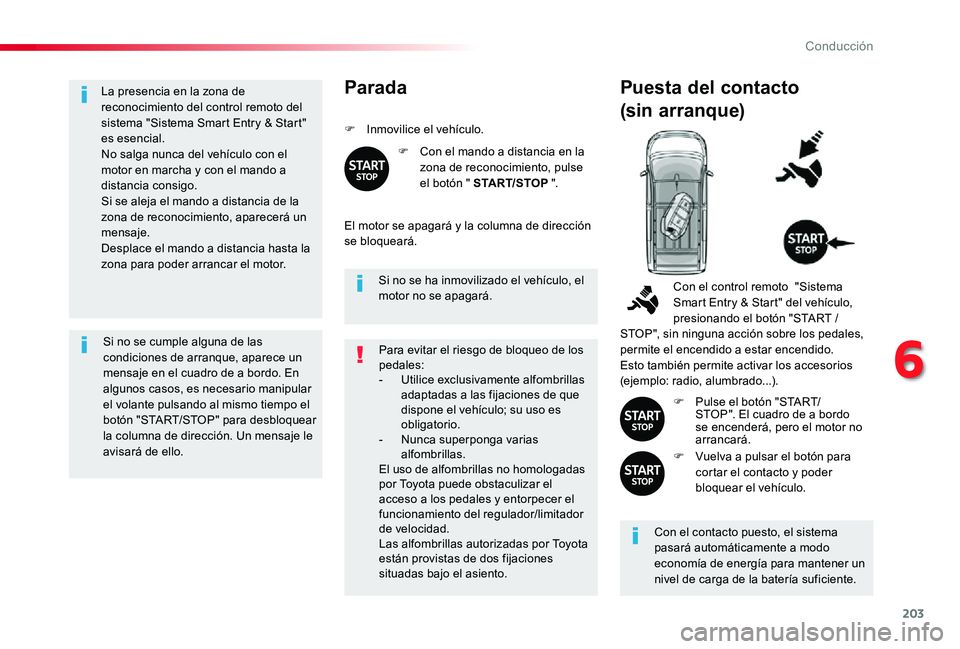

La presencia en la zona de reconocimiento del control remoto del sistema "Sistema Smart Entry & Start" es esencial.No salga nunca del vehículo con el motor en marcha y con el mando a distancia consigo.Si se aleja el mando a distancia de la zona de reconocimiento, aparecerá un mensaje.Desplace el mando a distancia hasta la zona para poder arrancar el motor.
Si no se cumple alguna de las condiciones de arranque, aparece un mensaje en el cuadro de a bordo. En algunos casos, es necesario manipular el volante pulsando al mismo tiempo el botón "START/STOP" para desbloquear la columna de dirección. Un mensaje le avisará de ello.
Si no se ha inmovilizado el vehículo, el motor no se apagará.
Parada
F Inmovilice el vehículo.
F Con el mando a distancia en la zona de reconocimiento, pulse el botón " START/STOP ".
El motor se apagará y la columna de dirección se bloqueará.
Puesta del contacto
(sin arranque)
Con el contacto puesto, el sistema pasará automáticamente a modo economía de energía para mantener un nivel de carga de la batería suficiente.
Con el control remoto "Sistema Smart Entry & Start" del vehículo, presionando el botón "START / STOP", sin ninguna acción sobre los pedales, permite el encendido a estar encendido.Esto también permite activar los accesorios (ejemplo: radio, alumbrado...).
F Pulse el botón "START/STOP". El cuadro de a bordo se encenderá, pero el motor no arrancará.
F Vuelva a pulsar el botón para cortar el contacto y poder bloquear el vehículo.
Para evitar el riesgo de bloqueo de los pedales:- Utilice exclusivamente alfombrillas adaptadas a las fijaciones de que dispone el vehículo; su uso es obligatorio.- Nunca superponga varias alfombrillas.El uso de alfombrillas no homologadas por Toyota puede obstaculizar el acceso a los pedales y entorpecer el funcionamiento del regulador/limitador de velocidad.Las alfombrillas autorizadas por Toyota están provistas de dos fijaciones situadas bajo el asiento.
6
Conducción

204

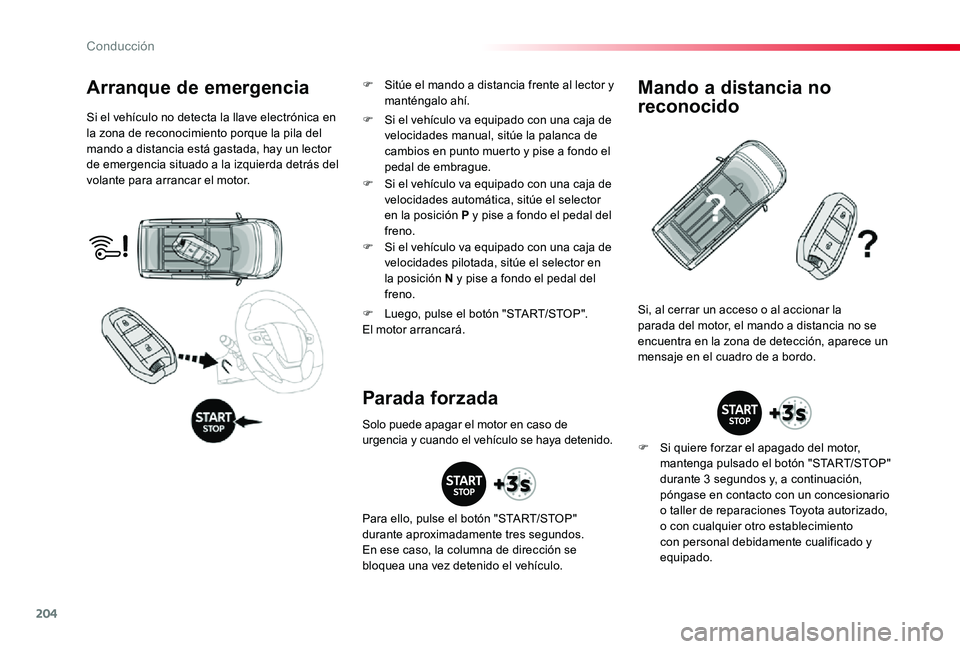

Arranque de emergencia
Si el vehículo no detecta la llave electrónica en la zona de reconocimiento porque la pila del mando a distancia está gastada, hay un lector de emergencia situado a la izquierda detrás del volante para arrancar el motor.
F Luego, pulse el botón "START/STOP".El motor arrancará.
Si, al cerrar un acceso o al accionar la parada del motor, el mando a distancia no se encuentra en la zona de detección, aparece un mensaje en el cuadro de a bordo.
Parada forzada
Mando a distancia no
reconocido
F Si quiere forzar el apagado del motor, mantenga pulsado el botón "START/STOP" durante 3 segundos y, a continuación, póngase en contacto con un concesionario o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
F Si el vehículo va equipado con una caja de velocidades manual, sitúe la palanca de cambios en punto muerto y pise a fondo el pedal de embrague.
F Si el vehículo va equipado con una caja de velocidades automática, sitúe el selector en la posición P y pise a fondo el pedal del freno.
F Si el vehículo va equipado con una caja de velocidades pilotada, sitúe el selector en la posición N y pise a fondo el pedal del freno.
Solo puede apagar el motor en caso de urgencia y cuando el vehículo se haya detenido.
Para ello, pulse el botón "START/STOP" durante aproximadamente tres segundos.
En ese caso, la columna de dirección se bloquea una vez detenido el vehículo.
F Sitúe el mando a distancia frente al lector y manténgalo ahí.
Conducción

205

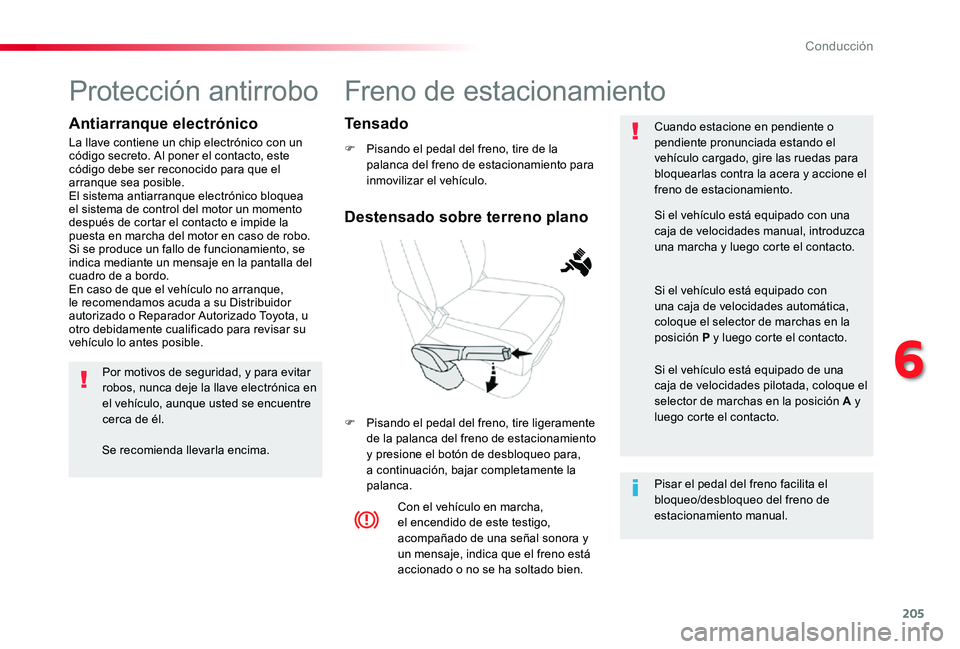

Freno de estacionamiento
F Pisando el pedal del freno, tire de la palanca del freno de estacionamiento para inmovilizar el vehículo.
F Pisando el pedal del freno, tire ligeramente de la palanca del freno de estacionamiento y presione el botón de desbloqueo para, a continuación, bajar completamente la palanca.
Cuando estacione en pendiente o pendiente pronunciada estando el vehículo cargado, gire las ruedas para bloquearlas contra la acera y accione el freno de estacionamiento.
Con el vehículo en marcha, el encendido de este testigo, acompañado de una señal sonora y un mensaje, indica que el freno está accionado o no se ha soltado bien.
Pisar el pedal del freno facilita el bloqueo/desbloqueo del freno de estacionamiento manual.
Si el vehículo está equipado con una caja de velocidades manual, introduzca una marcha y luego corte el contacto.
Si el vehículo está equipado con una caja de velocidades automática, coloque el selector de marchas en la posición P y luego corte el contacto.
Si el vehículo está equipado de una caja de velocidades pilotada, coloque el selector de marchas en la posición A y luego corte el contacto.
Destensado sobre terreno plano
Tensado
Protección antirrobo
Antiarranque electrónico
La llave contiene un chip electrónico con un código secreto. Al poner el contacto, este código debe ser reconocido para que el arranque sea posible.El sistema antiarranque electrónico bloquea el sistema de control del motor un momento después de cortar el contacto e impide la puesta en marcha del motor en caso de robo.Si se produce un fallo de funcionamiento, se indica mediante un mensaje en la pantalla del cuadro de a bordo.En caso de que el vehículo no arranque, le recomendamos acuda a su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado para revisar su vehículo lo antes posible.
Por motivos de seguridad, y para evitar robos, nunca deje la llave electrónica en el vehículo, aunque usted se encuentre cerca de él.
Se recomienda llevarla encima.
6
Conducción

206

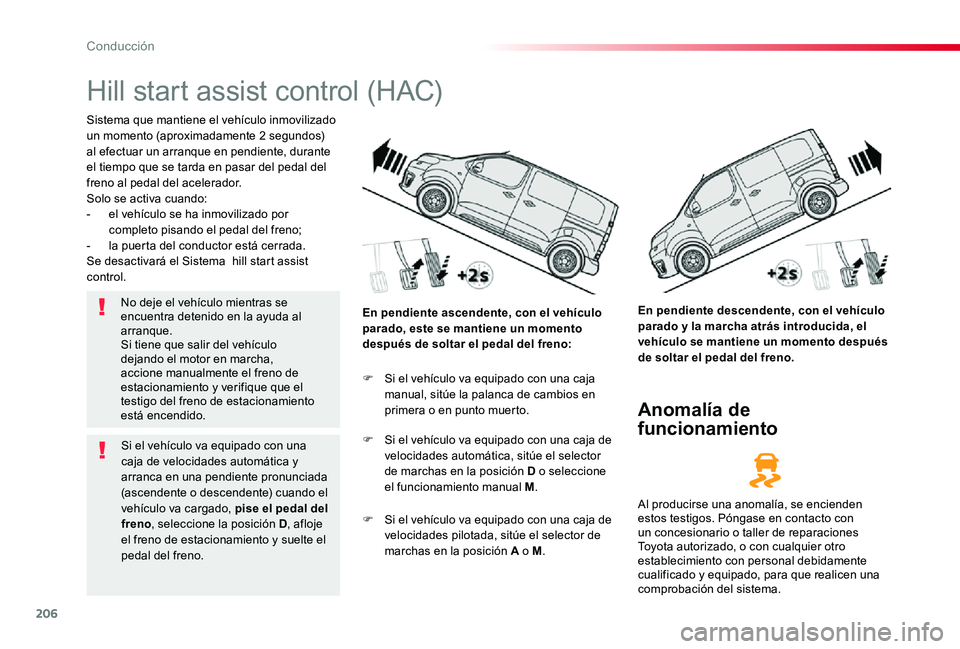

Hill start assist control (HAC)
Sistema que mantiene el vehículo inmovilizado un momento (aproximadamente 2 segundos) al efectuar un arranque en pendiente, durante el tiempo que se tarda en pasar del pedal del freno al pedal del acelerador.Solo se activa cuando:- el vehículo se ha inmovilizado por completo pisando el pedal del freno;- la puerta del conductor está cerrada.Se desactivará el Sistema hill start assist control.
En pendiente descendente, con el vehículo parado y la marcha atrás introducida, el vehículo se mantiene un momento después de soltar el pedal del freno.
En pendiente ascendente, con el vehículo parado, este se mantiene un momento después de soltar el pedal del freno:
Anomalía de
funcionamiento
F Si el vehículo va equipado con una caja manual, sitúe la palanca de cambios en primera o en punto muerto.
F Si el vehículo va equipado con una caja de
velocidades automática, sitúe el selector de marchas en la posición D o seleccione el funcionamiento manual M.
F Si el vehículo va equipado con una caja de velocidades pilotada, sitúe el selector de marchas en la posición A o M.
Al producirse una anomalía, se encienden estos testigos. Póngase en contacto con un concesionario o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado, para que realicen una comprobación del sistema.
No deje el vehículo mientras se encuentra detenido en la ayuda al arranque.Si tiene que salir del vehículo dejando el motor en marcha, accione manualmente el freno de estacionamiento y verifique que el testigo del freno de estacionamiento está encendido.
Si el vehículo va equipado con una caja de velocidades automática y arranca en una pendiente pronunciada (ascendente o descendente) cuando el vehículo va cargado, pise el pedal del freno, seleccione la posición D, afloje el freno de estacionamiento y suelte el pedal del freno.
Conducción

207
Introduzca la marcha atrás solo con el vehículo parado y el motor al ralentí.
Por motivos de seguridad y para facilitar el arranque del motor:- Seleccione siempre el punto muer to.- Pise el pedal de embrague.

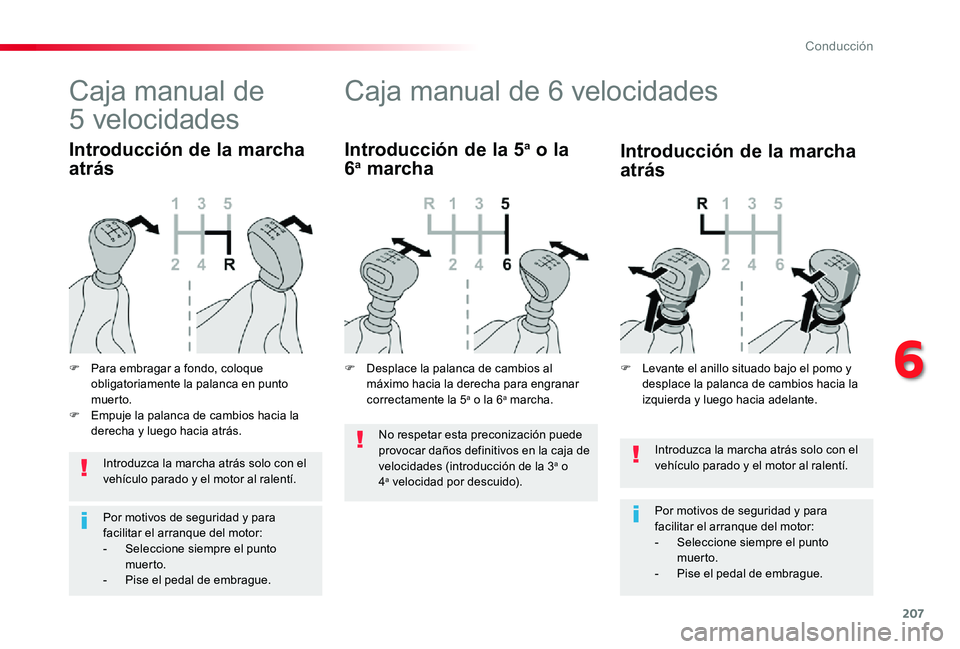

Caja manual de 6 velocidades
Introducción de la 5a o la
6a marcha
Introduzca la marcha atrás solo con el vehículo parado y el motor al ralentí.
Por motivos de seguridad y para facilitar el arranque del motor:- Seleccione siempre el punto muer to.- Pise el pedal de embrague.
Caja manual de
5 velocidades
F Para embragar a fondo, coloque obligatoriamente la palanca en punto muer to.F Empuje la palanca de cambios hacia la derecha y luego hacia atrás.
Introducción de la marcha
atrás
Introducción de la marcha
atrás
F Levante el anillo situado bajo el pomo y desplace la palanca de cambios hacia la izquierda y luego hacia adelante.
F Desplace la palanca de cambios al máximo hacia la derecha para engranar correctamente la 5a o la 6a marcha.
No respetar esta preconización puede
provocar daños definitivos en la caja de velocidades (introducción de la 3a o 4a velocidad por descuido).
6
Conducción

208

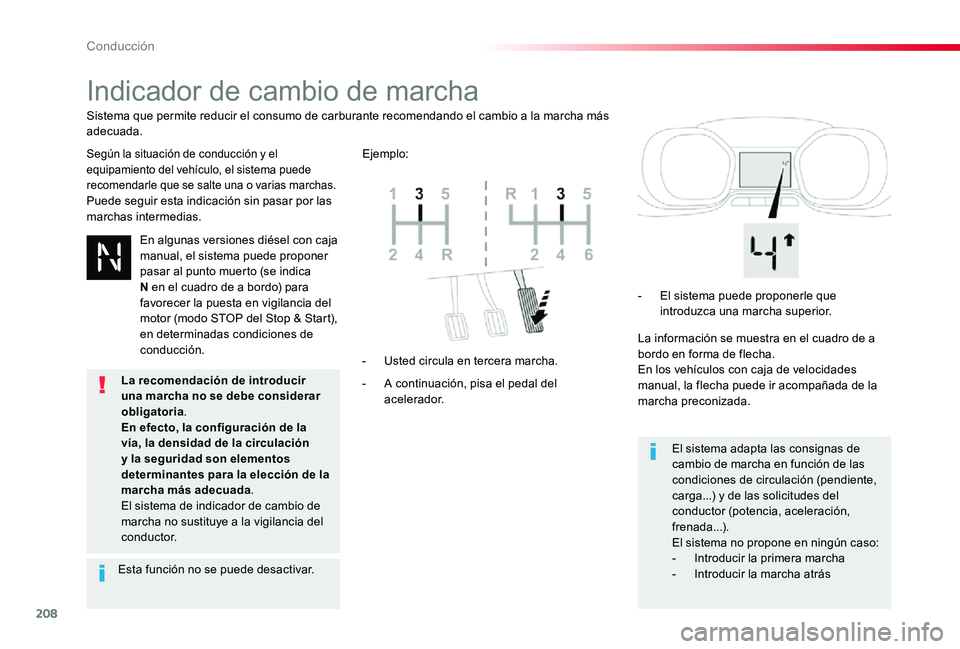

Indicador de cambio de marcha
Según la situación de conducción y el equipamiento del vehículo, el sistema puede recomendarle que se salte una o varias marchas.Puede seguir esta indicación sin pasar por las marchas intermedias.
- A continuación, pisa el pedal del acelerador.
- Usted circula en tercera marcha.
- El sistema puede proponerle que introduzca una marcha superior.
La información se muestra en el cuadro de a bordo en forma de flecha.En los vehículos con caja de velocidades manual, la flecha puede ir acompañada de la marcha preconizada.
El sistema adapta las consignas de cambio de marcha en función de las condiciones de circulación (pendiente, carga...) y de las solicitudes del conductor (potencia, aceleración, frenada...).El sistema no propone en ningún caso:- Introducir la primera marcha- Introducir la marcha atrás
Sistema que permite reducir el consumo de carburante recomendando el cambio a la marcha más adecuada.
Ejemplo:
En algunas versiones diésel con caja
manual, el sistema puede proponer pasar al punto muerto (se indica N en el cuadro de a bordo) para favorecer la puesta en vigilancia del motor (modo STOP del Stop & Start), en determinadas condiciones de conducción.
Esta función no se puede desactivar.
La recomendación de introducir una marcha no se debe considerar obligatoria.En efecto, la configuración de la vía, la densidad de la circulación y la seguridad son elementos determinantes para la elección de la marcha más adecuada.El sistema de indicador de cambio de marcha no sustituye a la vigilancia del c o n d u c t o r.
Conducción

209

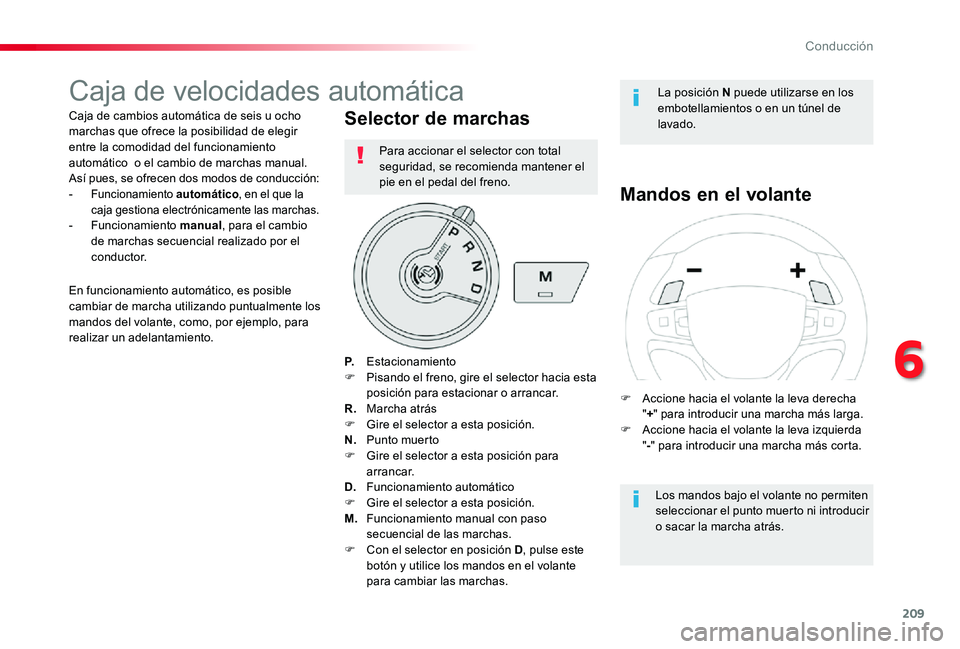

Caja de velocidades automática
Caja de cambios automática de seis u ocho marchas que ofrece la posibilidad de elegir entre la comodidad del funcionamiento automático o el cambio de marchas manual. Así pues, se ofrecen dos modos de conducción:- Funcionamiento automático, en el que la caja gestiona electrónicamente las marchas.- Funcionamiento manual, para el cambio de marchas secuencial realizado por el c o n d u c t o r.
Selector de marchas
P. EstacionamientoF Pisando el freno, gire el selector hacia esta posición para estacionar o arrancar.R. Marcha atrásF Gire el selector a esta posición.N. Punto muertoF Gire el selector a esta posición para arrancar.D. Funcionamiento automáticoF Gire el selector a esta posición.
M. Funcionamiento manual con paso secuencial de las marchas.F Con el selector en posición D, pulse este botón y utilice los mandos en el volante para cambiar las marchas.
Mandos en el volante
Los mandos bajo el volante no permiten seleccionar el punto muerto ni introducir o sacar la marcha atrás.
En funcionamiento automático, es posible cambiar de marcha utilizando puntualmente los mandos del volante, como, por ejemplo, para realizar un adelantamiento.
La posición N puede utilizarse en los embotellamientos o en un túnel de lavado.
F Accione hacia el volante la leva derecha "+" para introducir una marcha más larga.F Accione hacia el volante la leva izquierda "-" para introducir una marcha más corta.
Para accionar el selector con total seguridad, se recomienda mantener el pie en el pedal del freno.
6
Conducción

210
Al desplazar el selector de marchas o pulse el botón M, el testigo correspondiente se enciende en el cuadro de a bordo.P. Parking (estacionamiento)R. Reverse (marcha atrás)N. Neutral (punto muerto)D. Drive (funcionamiento automático)M. Manual (funcionamiento manual)De 1 a 6/8. Marcha introducida- Valor no válido

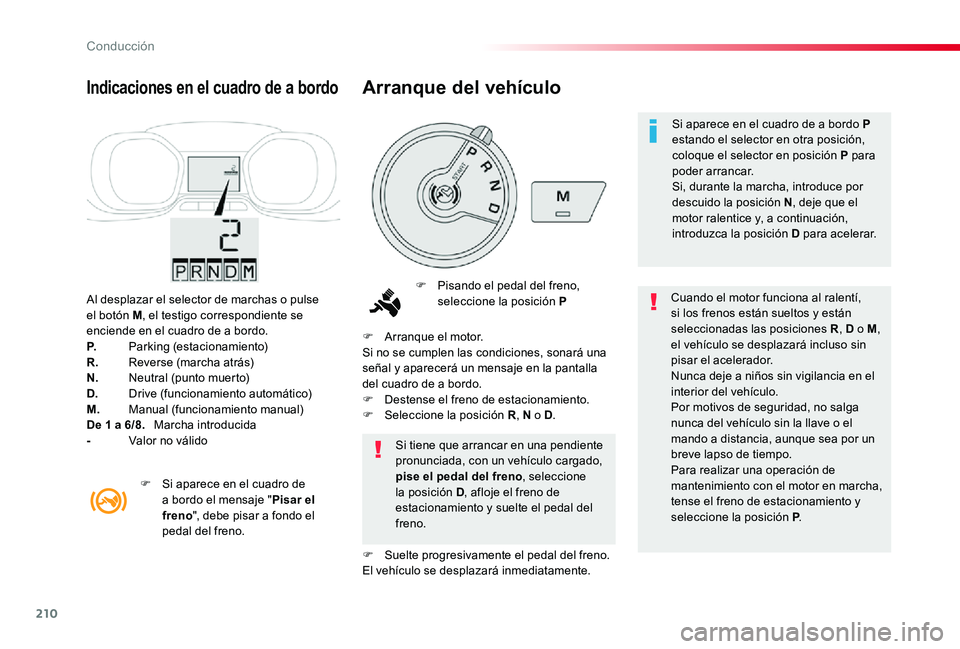

Indicaciones en el cuadro de a bordo
F Pisando el pedal del freno, seleccione la posición PCuando el motor funciona al ralentí, si los frenos están sueltos y están seleccionadas las posiciones R, D o M, el vehículo se desplazará incluso sin pisar el acelerador.Nunca deje a niños sin vigilancia en el interior del vehículo.Por motivos de seguridad, no salga nunca del vehículo sin la llave o el mando a distancia, aunque sea por un
breve lapso de tiempo.Para realizar una operación de mantenimiento con el motor en marcha, tense el freno de estacionamiento y seleccione la posición P.
Si tiene que arrancar en una pendiente pronunciada, con un vehículo cargado, pise el pedal del freno, seleccione la posición D, afloje el freno de estacionamiento y suelte el pedal del freno.
F Arranque el motor.Si no se cumplen las condiciones, sonará una señal y aparecerá un mensaje en la pantalla del cuadro de a bordo.F Destense el freno de estacionamiento.F Seleccione la posición R, N o D.
F Suelte progresivamente el pedal del freno.El vehículo se desplazará inmediatamente.
F Si aparece en el cuadro de a bordo el mensaje "Pisar el freno", debe pisar a fondo el pedal del freno.
Arranque del vehículo
Si aparece en el cuadro de a bordo P estando el selector en otra posición, coloque el selector en posición P para poder arrancar.Si, durante la marcha, introduce por descuido la posición N, deje que el motor ralentice y, a continuación, introduzca la posición D para acelerar.
Conducción
