281

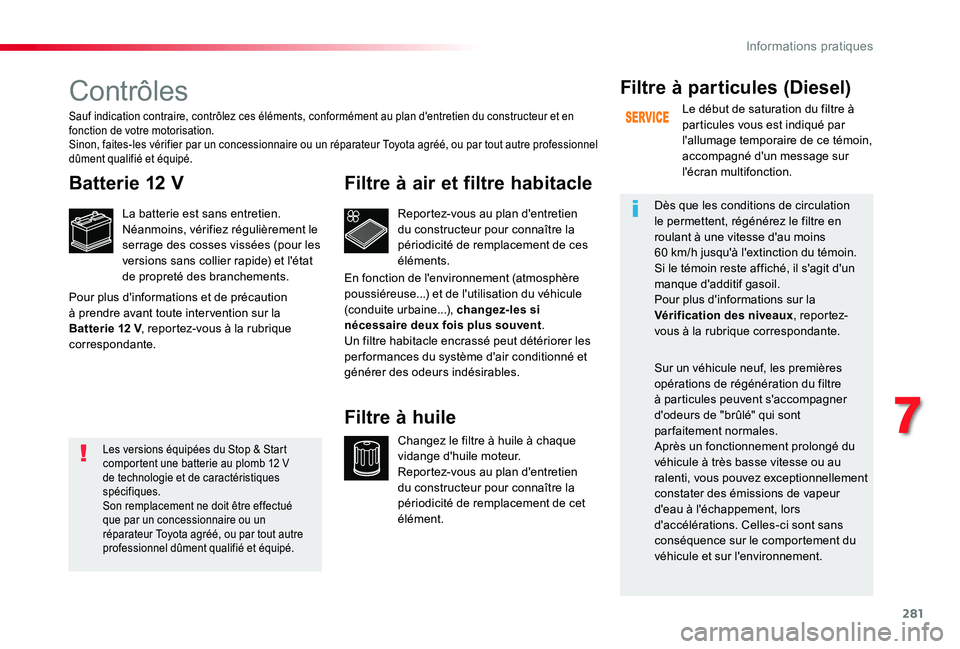

Contrôles
Batterie 12 V
La batterie est sans entretien.Néanmoins, vérifiez régulièrement le serrage des cosses vissées (pour les versions sans collier rapide) et l'état de propreté des branchements.
Reportez-vous au plan d'entretien du constructeur pour connaître la périodicité de remplacement de ces éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque vidange d'huile moteur.Reportez-vous au plan d'entretien du constructeur pour connaître la périodicité de remplacement de cet élément.
Filtre à huile
Filtre à particules (Diesel)
Le début de saturation du filtre à particules vous est indiqué par l'allumage temporaire de ce témoin, accompagné d'un message sur l'écran multifonction.
Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins
60 km/h jusqu'à l'extinction du témoin.Si le témoin reste affiché, il s'agit d'un manque d'additif gasoil.Pour plus d'informations sur la Vérification des niveaux, reportez-vous à la rubrique correspondante.
Sur un véhicule neuf, les premières opérations de régénération du filtre à particules peuvent s'accompagner d'odeurs de "brûlé" qui sont parfaitement normales.Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d'eau à l'échappement, lors d'accélérations. Celles-ci sont sans conséquence sur le comportement du véhicule et sur l'environnement.
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.Sinon, faites-les vérifier par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
Pour plus d'informations et de précaution à prendre avant toute inter vention sur la Batterie 12 V, reportez-vous à la rubrique correspondante.
En fonction de l'environnement (atmosphère poussiéreuse...) et de l'utilisation du véhicule (conduite urbaine...), changez-les si nécessaire deux fois plus souvent.Un filtre habitacle encrassé peut détériorer les per formances du système d'air conditionné et générer des odeurs indésirables.
Les versions équipées du Stop & Start comportent une batterie au plomb 12 V de technologie et de caractéristiques spécifiques.Son remplacement ne doit être effectué que par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
7
Informations pratiques

282

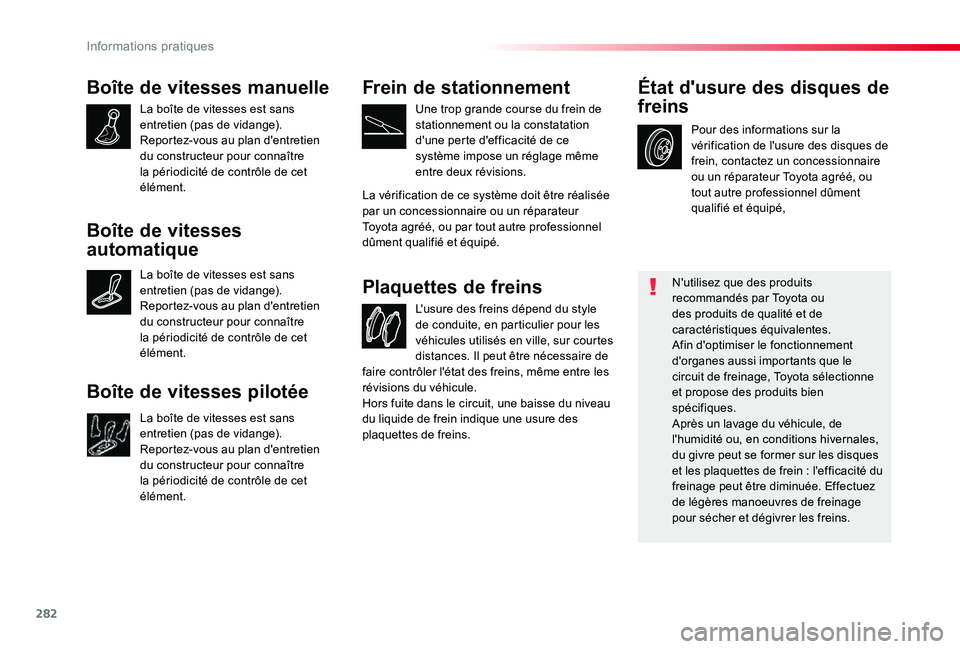

Boîte de vitesses manuelle
La boîte de vitesses est sans entretien (pas de vidange).Reportez-vous au plan d'entretien du constructeur pour connaître la périodicité de contrôle de cet élément.
L'usure des freins dépend du style de conduite, en particulier pour les véhicules utilisés en ville, sur courtes distances. Il peut être nécessaire de
Plaquettes de freins
Pour des informations sur la vérification de l'usure des disques de frein, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé,
État d'usure des disques de
freins
N'utilisez que des produits recommandés par Toyota ou des produits de qualité et de caractéristiques équivalentes.Afin d'optimiser le fonctionnement d'organes aussi importants que le circuit de freinage, Toyota sélectionne et propose des produits bien spécifiques.Après un lavage du véhicule, de l'humidité ou, en conditions hivernales, du givre peut se former sur les disques et les plaquettes de frein : l'efficacité du freinage peut être diminuée. Effectuez de légères manoeuvres de freinage pour sécher et dégivrer les freins.
Frein de stationnement
Une trop grande course du frein de stationnement ou la constatation d'une perte d'efficacité de ce système impose un réglage même entre deux révisions.
La vérification de ce système doit être réalisée par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
faire contrôler l'état des freins, même entre les révisions du véhicule.Hors fuite dans le circuit, une baisse du niveau du liquide de frein indique une usure des plaquettes de freins.
Boîte de vitesses
automatique
La boîte de vitesses est sans entretien (pas de vidange).Reportez-vous au plan d'entretien du constructeur pour connaître la périodicité de contrôle de cet élément.
Boîte de vitesses pilotée
La boîte de vitesses est sans entretien (pas de vidange).
Reportez-vous au plan d'entretien du constructeur pour connaître la périodicité de contrôle de cet élément.
Informations pratiques

283

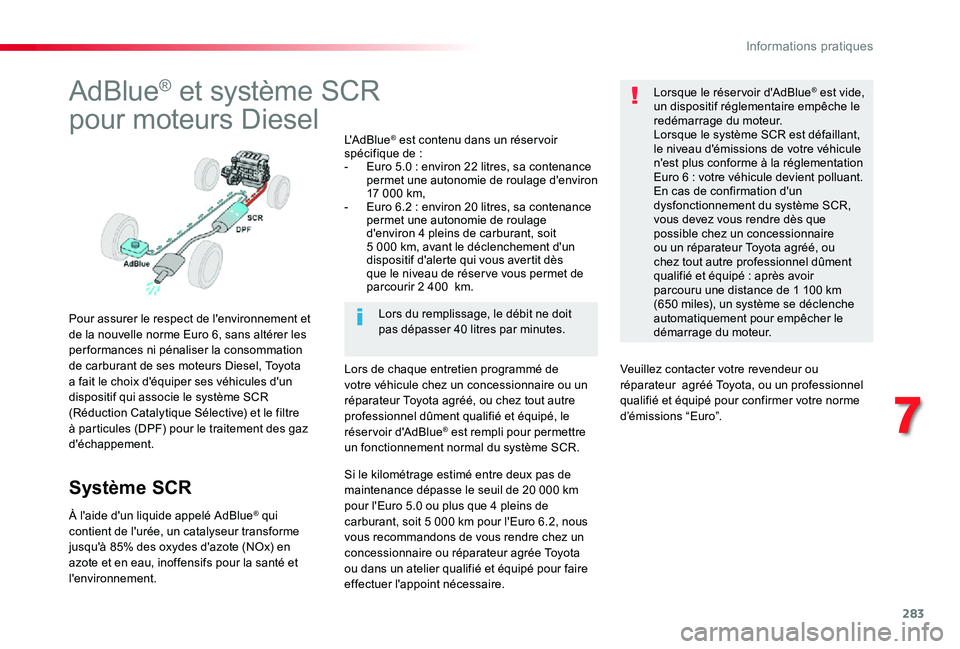

AdBlue® et système SCR
pour moteurs Diesel
Pour assurer le respect de l'environnement et de la nouvelle norme Euro 6, sans altérer les per formances ni pénaliser la consommation de carburant de ses moteurs Diesel, Toyota a fait le choix d'équiper ses véhicules d'un dispositif qui associe le système SCR (Réduction Catalytique Sélective) et le filtre à particules (DPF) pour le traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient de l'urée, un catalyseur transforme jusqu'à 85% des oxydes d'azote (NOx) en azote et en eau, inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réser voir spécifique de : - Euro 5.0 : environ 22 litres, sa contenance permet une autonomie de roulage d'environ 17 000 km,- Euro 6.2 : environ 20 litres, sa contenance permet une autonomie de roulage d'environ 4 pleins de carburant, soit 5 000 km, avant le déclenchement d'un dispositif d'alerte qui vous avertit dès que le niveau de réser ve vous permet de parcourir 2 400 km.
Lors de chaque entretien programmé de votre véhicule chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé, le réservoir d'AdBlue® est rempli pour permettre un fonctionnement normal du système SCR.
Lorsque le réser voir d'AdBlue® est vide, un dispositif réglementaire empêche le redémarrage du moteur.Lorsque le système SCR est défaillant, le niveau d'émissions de votre véhicule n'est plus conforme à la réglementation Euro 6 : votre véhicule devient polluant.En cas de confirmation d'un dysfonctionnement du système SCR, vous devez vous rendre dès que possible chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé : après avoir parcouru une distance de 1 100 km (650 miles), un système se déclenche automatiquement pour empêcher le démarrage du moteur.
Lors du remplissage, le débit ne doit pas dépasser 40 litres par minutes.
Si le kilométrage estimé entre deux pas de maintenance dépasse le seuil de 20 000 km pour l'Euro 5.0 ou plus que 4 pleins de carburant, soit 5 000 km pour l'Euro 6.2, nous vous recommandons de vous rendre chez un concessionnaire ou réparateur agrée Toyota ou dans un atelier qualifié et équipé pour faire effectuer l'appoint nécessaire.
Veuillez contacter votre revendeur ou réparateur agréé Toyota, ou un professionnel qualifié et équipé pour confirmer votre norme d’émissions “Euro”.
7
Informations pratiques

284

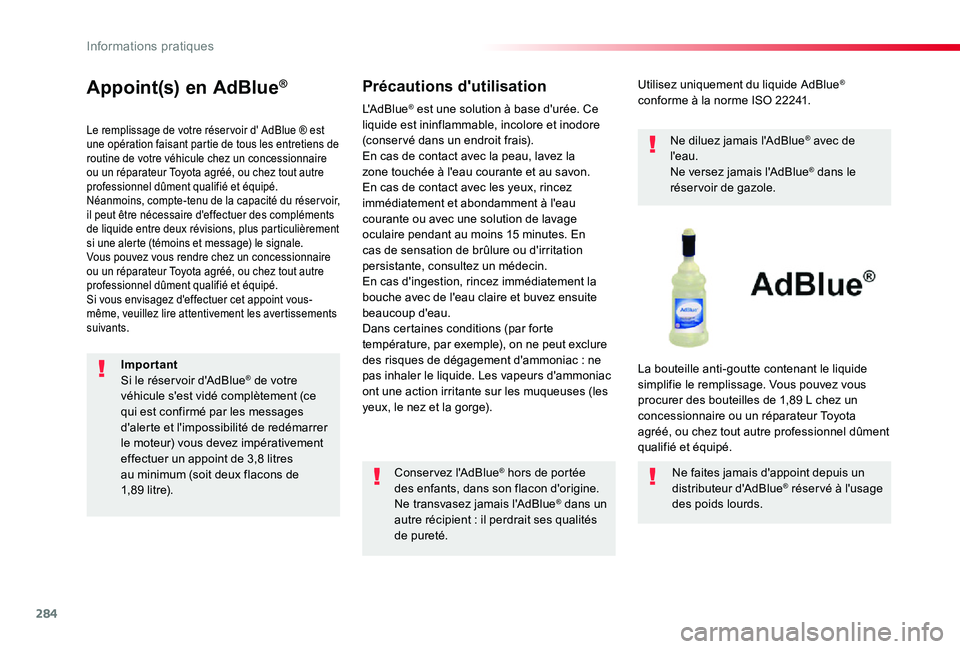

Appoint(s) en AdBlue®
Le remplissage de votre réser voir d' AdBlue ® est une opération faisant partie de tous les entretiens de routine de votre véhicule chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé.Néanmoins, compte-tenu de la capacité du réser voir, il peut être nécessaire d'effectuer des compléments de liquide entre deux révisions, plus particulièrement si une alerte (témoins et message) le signale.Vous pouvez vous rendre chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé.Si vous envisagez d'effectuer cet appoint vous-même, veuillez lire attentivement les avertissements suivants.
Précautions d'utilisation
Conservez l'AdBlue® hors de portée des enfants, dans son flacon d'origine.Ne transvasez jamais l'AdBlue® dans un autre récipient : il perdrait ses qualités de pureté.
Utilisez uniquement du liquide AdBlue® conforme à la norme ISO 22241.
Ne diluez jamais l'AdBlue® avec de l'eau.Ne versez jamais l'AdBlue® dans le réser voir de gazole.
La bouteille anti-goutte contenant le liquide simplifie le remplissage. Vous pouvez vous procurer des bouteilles de 1,89 L chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment
qualifié et équipé.
Ne faites jamais d'appoint depuis un distributeur d'AdBlue® réser vé à l'usage des poids lourds.
L'AdBlue® est une solution à base d'urée. Ce liquide est ininflammable, incolore et inodore (conser vé dans un endroit frais).En cas de contact avec la peau, lavez la zone touchée à l'eau courante et au savon. En cas de contact avec les yeux, rincez immédiatement et abondamment à l'eau courante ou avec une solution de lavage oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation persistante, consultez un médecin.En cas d'ingestion, rincez immédiatement la bouche avec de l'eau claire et buvez ensuite beaucoup d'eau.Dans certaines conditions (par forte température, par exemple), on ne peut exclure des risques de dégagement d'ammoniac : ne pas inhaler le liquide. Les vapeurs d'ammoniac ont une action irritante sur les muqueuses (les yeux, le nez et la gorge).
ImportantSi le réser voir d'AdBlue® de votre véhicule s'est vidé complètement (ce qui est confirmé par les messages d'alerte et l'impossibilité de redémarrer le moteur) vous devez impérativement effectuer un appoint de 3,8 litres au minimum (soit deux flacons de 1,89 litre).
Informations pratiques

285

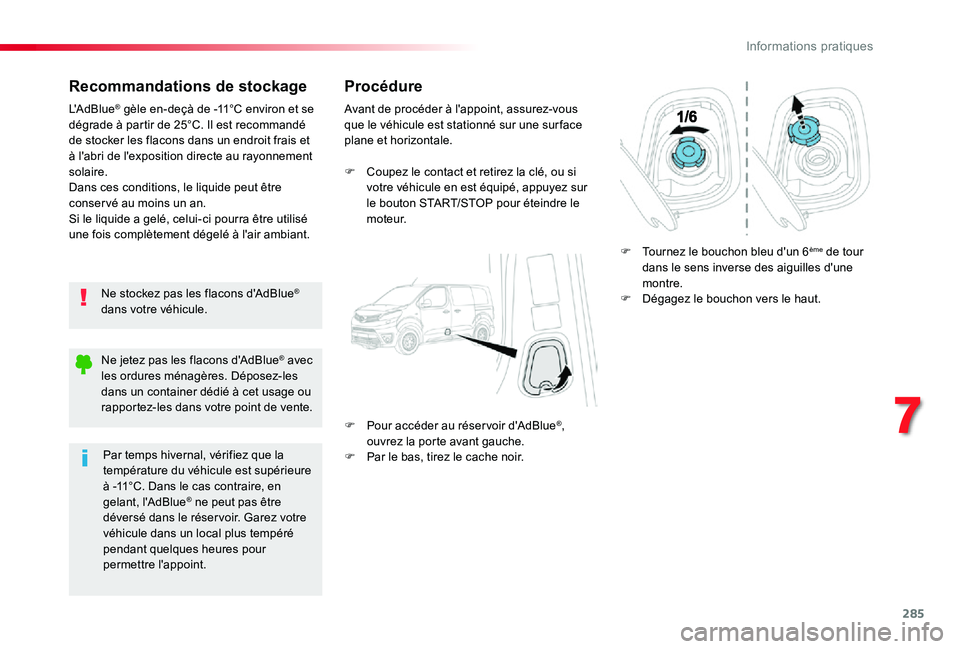

Recommandations de stockage
Ne stockez pas les flacons d'AdBlue® dans votre véhicule.
L'AdBlue® gèle en-deçà de -11°C environ et se dégrade à partir de 25°C. Il est recommandé de stocker les flacons dans un endroit frais et à l'abri de l'exposition directe au rayonnement solaire.Dans ces conditions, le liquide peut être conser vé au moins un an.Si le liquide a gelé, celui-ci pourra être utilisé une fois complètement dégelé à l'air ambiant.
Procédure
Avant de procéder à l'appoint, assurez-vous que le véhicule est stationné sur une sur face plane et horizontale.
F Coupez le contact et retirez la clé, ou si votre véhicule en est équipé, appuyez sur le bouton START/STOP pour éteindre le moteur.
F Pour accéder au réser voir d'AdBlue®, ouvrez la porte avant gauche.F Par le bas, tirez le cache noir.
F Tournez le bouchon bleu d'un 6ème de tour dans le sens inverse des aiguilles d'une montre.F Dégagez le bouchon vers le haut.
Ne jetez pas les flacons d'AdBlue® avec les ordures ménagères. Déposez-les dans un container dédié à cet usage ou rapportez-les dans votre point de vente.
Par temps hivernal, vérifiez que la température du véhicule est supérieure à -11°C. Dans le cas contraire, en gelant, l'AdBlue® ne peut pas être déversé dans le réser voir. Garez votre véhicule dans un local plus tempéré pendant quelques heures pour permettre l'appoint.
7
Informations pratiques

286

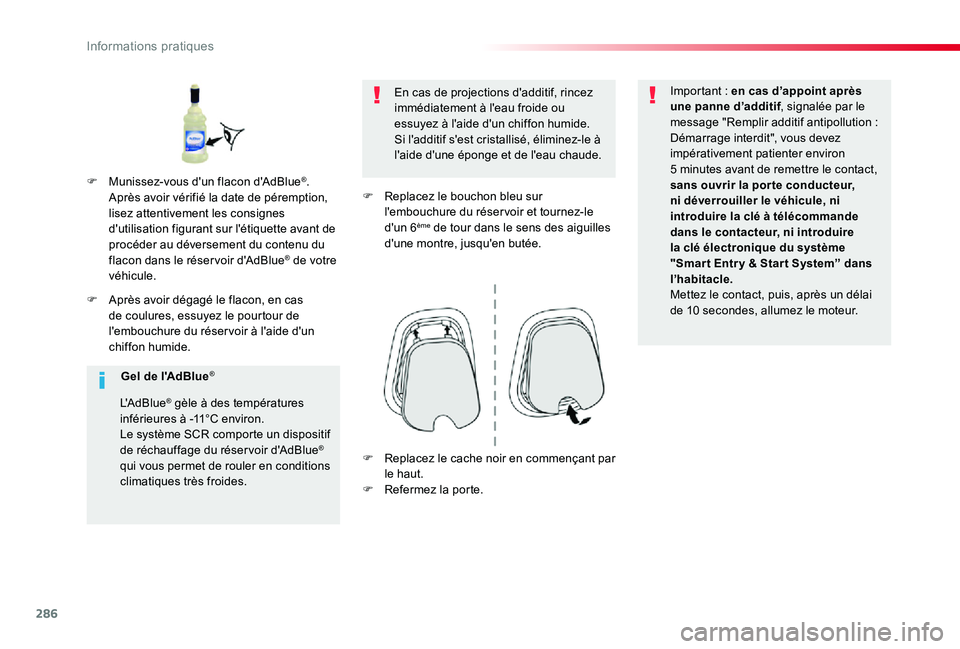

F Après avoir dégagé le flacon, en cas de coulures, essuyez le pourtour de l'embouchure du réser voir à l'aide d'un chiffon humide.
En cas de projections d'additif, rincez immédiatement à l'eau froide ou essuyez à l'aide d'un chiffon humide.Si l'additif s'est cristallisé, éliminez-le à l'aide d'une éponge et de l'eau chaude.
F Replacez le bouchon bleu sur l'embouchure du réser voir et tournez-le d'un 6ème de tour dans le sens des aiguilles d'une montre, jusqu'en butée.
Important : en cas d’appoint après une panne d’additif, signalée par le message "Remplir additif antipollution : Démarrage interdit", vous devez impérativement patienter environ 5 minutes avant de remettre le contact, sans ouvrir la por te conducteur, ni déverrouiller le véhicule, ni introduire la clé à télécommande dans le contacteur, ni introduire la clé électronique du système "Smar t Entr y & Star t System” dans l’habitacle.Mettez le contact, puis, après un délai de 10 secondes, allumez le moteur.
F Munissez-vous d'un flacon d'AdBlue®. Après avoir vérifié la date de péremption, lisez attentivement les consignes d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du flacon dans le réser voir d'AdBlue® de votre véhicule.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures inférieures à -11°C environ.Le système SCR comporte un dispositif de réchauffage du réser voir d'AdBlue® qui vous permet de rouler en conditions climatiques très froides.
F Replacez le cache noir en commençant par le haut.F Refermez la porte.
Informations pratiques

287

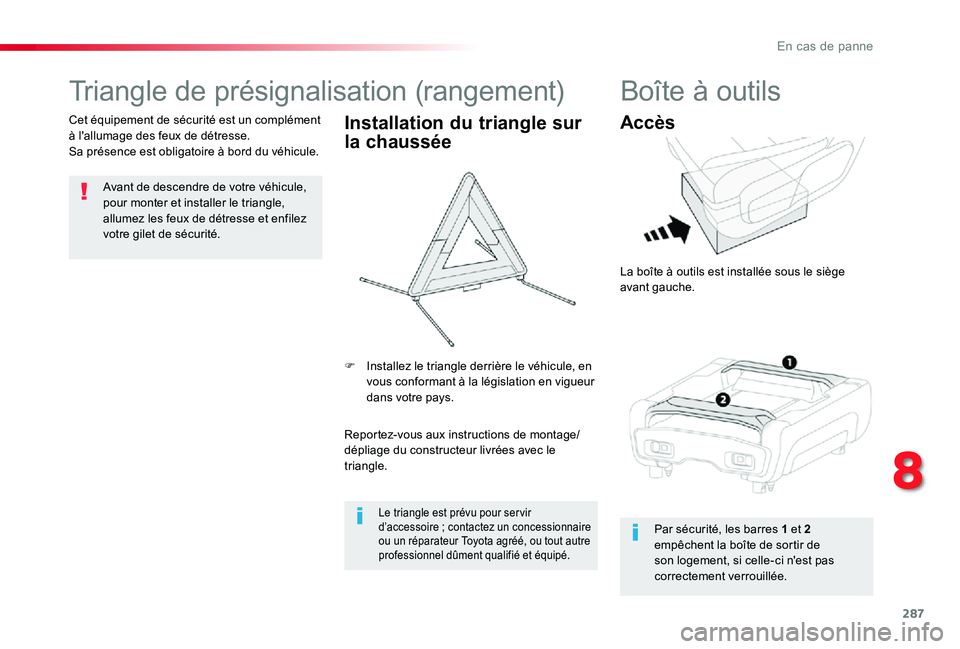

Triangle de présignalisation (rangement)
Avant de descendre de votre véhicule, pour monter et installer le triangle, allumez les feux de détresse et enfilez votre gilet de sécurité.
Cet équipement de sécurité est un complément à l'allumage des feux de détresse.Sa présence est obligatoire à bord du véhicule.
Installation du triangle sur
la chaussée
Reportez-vous aux instructions de montage/
dépliage du constructeur livrées avec le triangle.
F Installez le triangle derrière le véhicule, en vous conformant à la législation en vigueur dans votre pays.
Le triangle est prévu pour ser vir d’accessoire ; contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé.
Boîte à outils
Accès
La boîte à outils est installée sous le siège avant gauche.
Par sécurité, les barres 1 et 2 empêchent la boîte de sortir de son logement, si celle-ci n'est pas correctement verrouillée.
8
En cas de panne

288

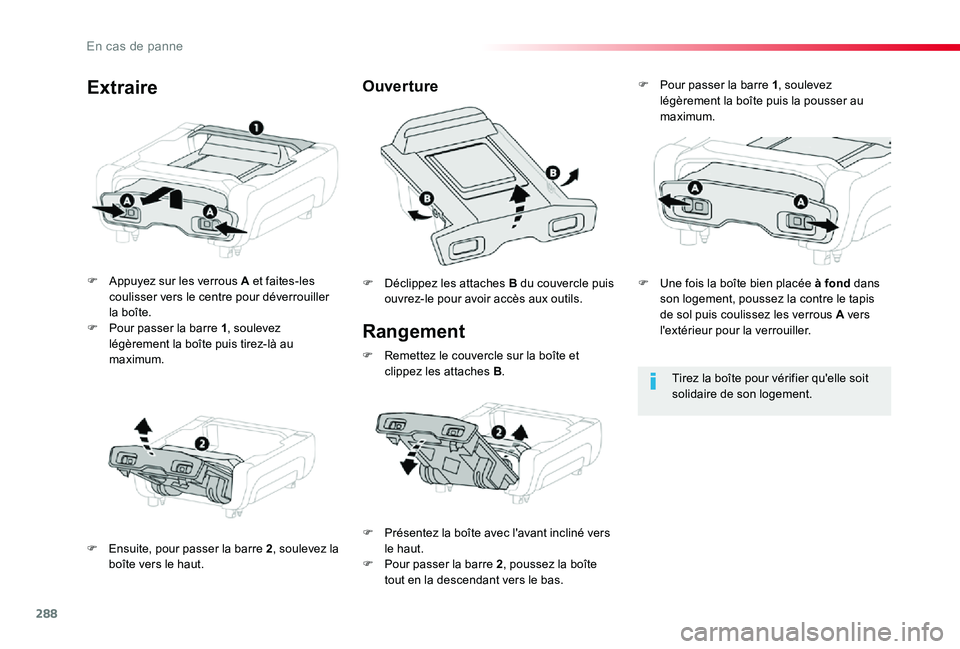

Rangement
F Appuyez sur les verrous A et faites-les coulisser vers le centre pour déverrouiller la boîte.F Pour passer la barre 1, soulevez légèrement la boîte puis tirez-là au maximum.
F Ensuite, pour passer la barre 2, soulevez la boîte vers le haut.
F Déclippez les attaches B du couvercle puis ouvrez-le pour avoir accès aux outils.
OuvertureExtraire
Tirez la boîte pour vérifier qu'elle soit solidaire de son logement.
F Présentez la boîte avec l'avant incliné vers le haut.F Pour passer la barre 2, poussez la boîte tout en la descendant vers le bas.
F Pour passer la barre 1, soulevez légèrement la boîte puis la pousser au maximum.
F Remettez le couvercle sur la boîte et clippez les attaches B.
F Une fois la boîte bien placée à fond dans son logement, poussez la contre le tapis de sol puis coulissez les verrous A vers l'extérieur pour la verrouiller.
En cas de panne

289

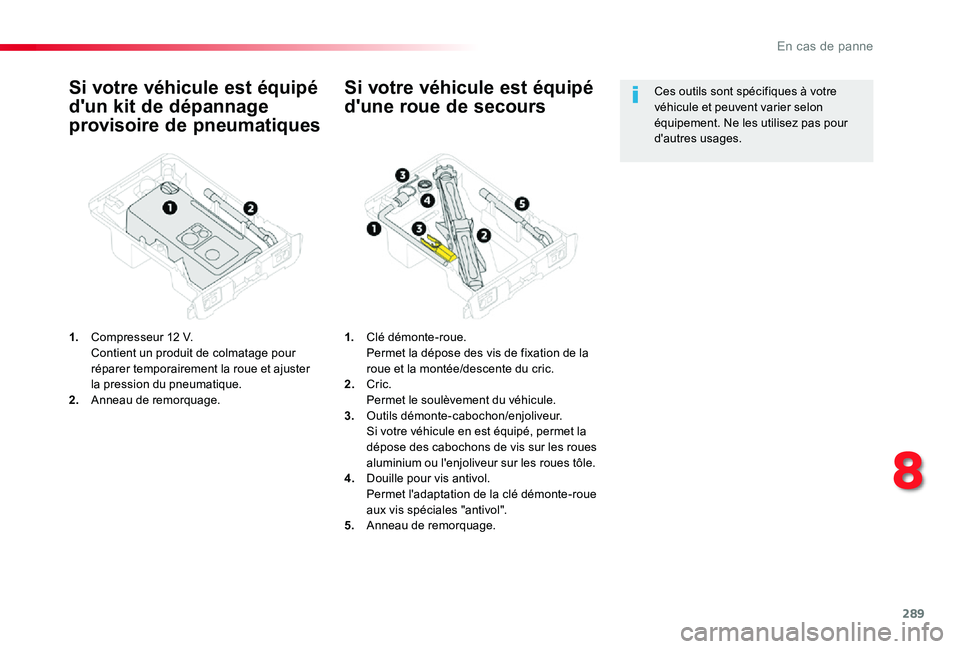

Si votre véhicule est équipé
d'un kit de dépannage
provisoire de pneumatiques
1. Compresseur 12 V. Contient un produit de colmatage pour réparer temporairement la roue et ajuster la pression du pneumatique.2. Anneau de remorquage.
Si votre véhicule est équipé
d'une roue de secours
1. Clé démonte-roue. Permet la dépose des vis de fixation de la roue et la montée/descente du cric.2. Cric. Permet le soulèvement du véhicule.3. Outils démonte-cabochon/enjoliveur. Si votre véhicule en est équipé, permet la dépose des cabochons de vis sur les roues aluminium ou l'enjoliveur sur les roues tôle.4. Douille pour vis antivol. Permet l'adaptation de la clé démonte-roue aux vis spéciales "antivol".5. Anneau de remorquage.
Ces outils sont spécifiques à votre véhicule et peuvent varier selon équipement. Ne les utilisez pas pour d'autres usages.
8
En cas de panne

290
Ce kit est installé dans une boîte à outils.
Ce kit est composé d’un compresseur et d’une cartouche de produit de colmatage.Il vous permet d'effectuer une réparation temporaire du pneumatique.Vous pouvez ainsi vous rendre dans le garage le plus proche.Il est prévu pour réparer la plupart des crevaisons susceptibles d'affecter le pneumatique, se situant sur la bande de roulement ou sur l'épaule du pneumatique.Son compresseur vous permet de contrôler et d'ajuster la pression du pneumatique.

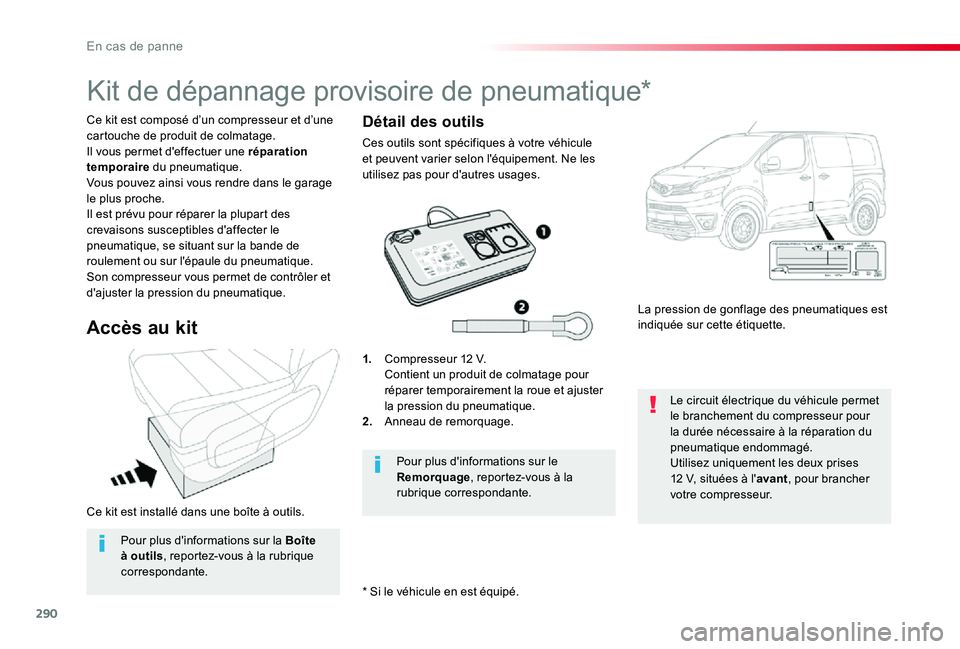

Kit de dépannage provisoire de pneumatique*
Accès au kit
1. Compresseur 12 V. Contient un produit de colmatage pour réparer temporairement la roue et ajuster la pression du pneumatique.2. Anneau de remorquage.
La pression de gonflage des pneumatiques est indiquée sur cette étiquette.
Le circuit électrique du véhicule permet le branchement du compresseur pour la durée nécessaire à la réparation du pneumatique endommagé.Utilisez uniquement les deux prises 12 V, situées à l'avant, pour brancher votre compresseur.
Pour plus d'informations sur le Remorquage, reportez-vous à la rubrique correspondante.
* Si le véhicule en est équipé.
Détail des outils
Ces outils sont spécifiques à votre véhicule et peuvent varier selon l'équipement. Ne les utilisez pas pour d'autres usages.
Pour plus d'informations sur la Boîte
à outils, reportez-vous à la rubrique correspondante.
