TOYOTA PROACE 2020 Notices Demploi (in French)

311

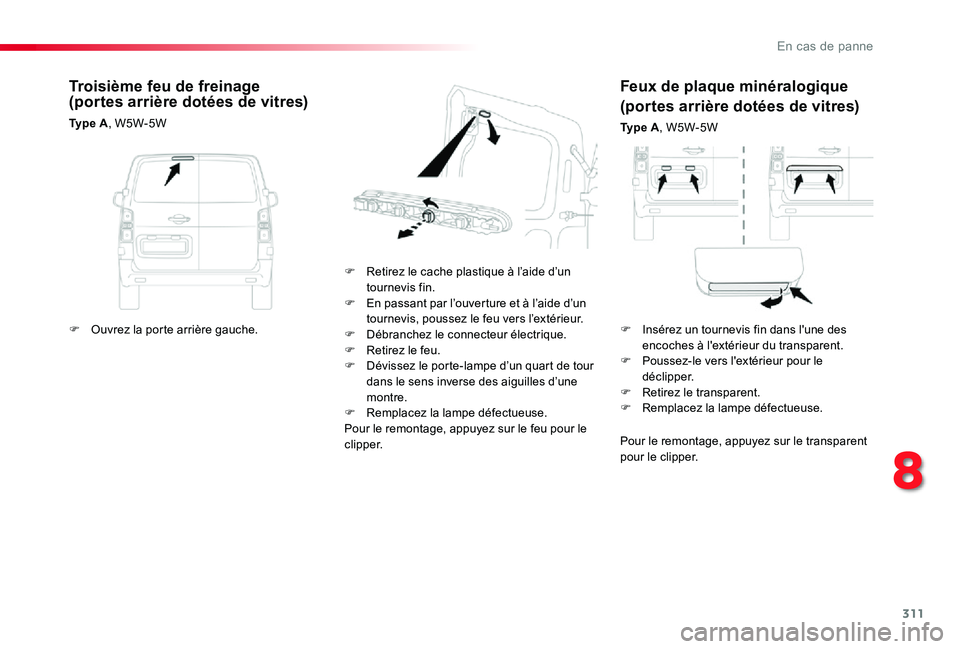

Feux de plaque minéralogique
(portes arrière dotées de vitres)
Ty p e A, W5W-5W
F Retirez le cache plastique à l’aide d’un tournevis fin.F En passant par l’ouverture et à l’aide d’un tournevis, poussez le feu vers l’extérieur.F Débranchez le connecteur électrique.F Retirez le feu.F Dévissez le porte-lampe d’un quart de tour dans le sens inverse des aiguilles d’une montre.F Remplacez la lampe défectueuse.Pour le remontage, appuyez sur le feu pour le c l i p p e r.
Troisième feu de freinage (portes arrière dotées de vitres)
Ty p e A, W5W-5W
Pour le remontage, appuyez sur le transparent pour le clipper.
F Ouvrez la porte arrière gauche.F Insérez un tournevis fin dans l'une des encoches à l'extérieur du transparent.F Poussez-le vers l'extérieur pour le déclipper.F Retirez le transparent.F Remplacez la lampe défectueuse.
8
En cas de panne

312

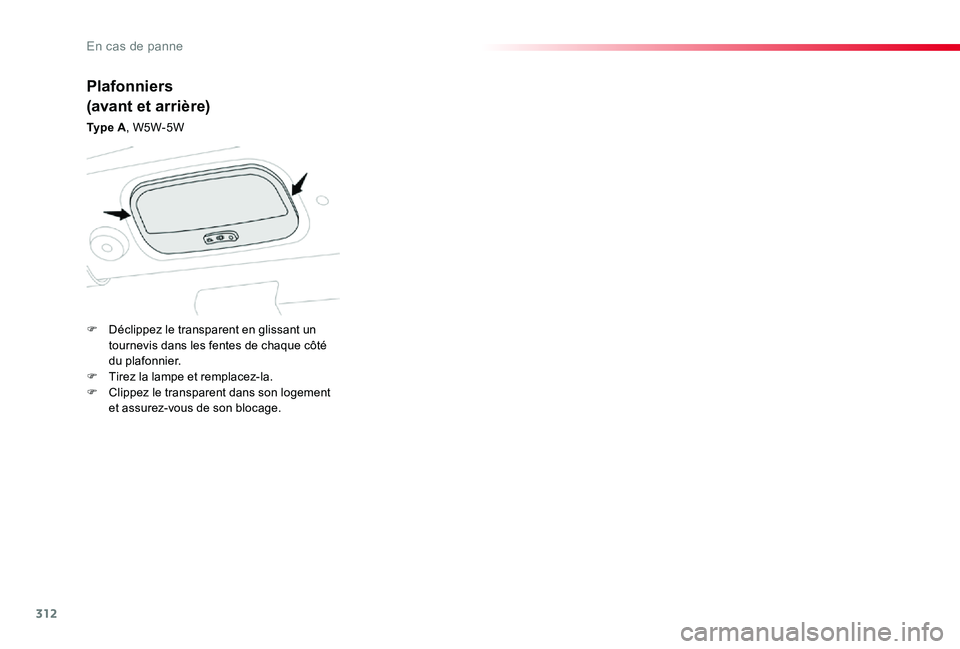

Plafonniers
(avant et arrière)
Ty p e A, W5W-5W
F Déclippez le transparent en glissant un tournevis dans les fentes de chaque côté du plafonnier.F Tirez la lampe et remplacez-la.F Clippez le transparent dans son logement et assurez-vous de son blocage.
En cas de panne

313

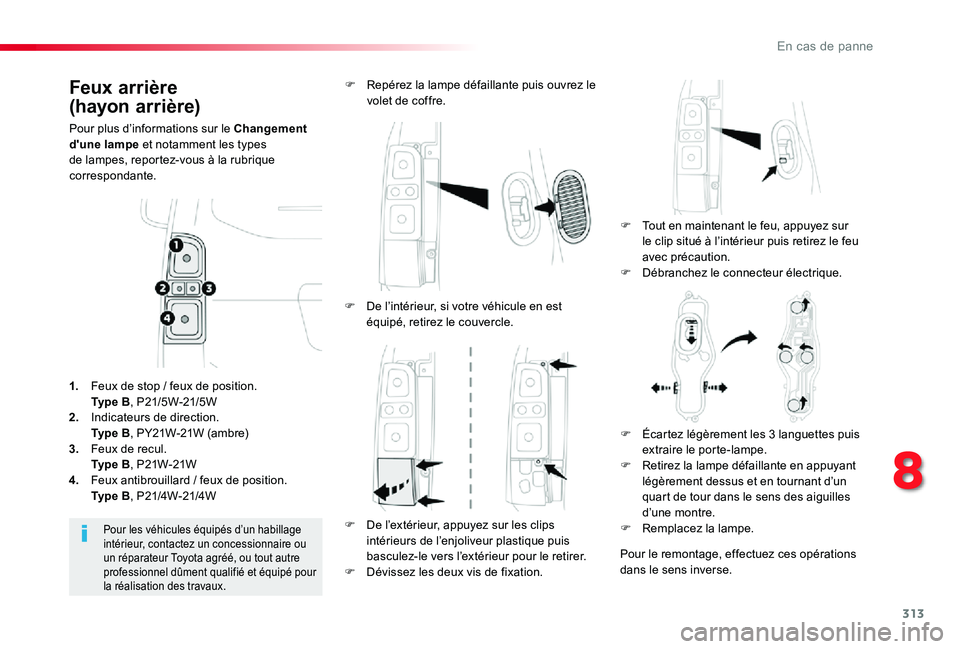

Feux arrière
(hayon arrière)
Pour plus d’informations sur le Changement d'une lampe et notamment les types de lampes, reportez-vous à la rubrique correspondante.
F Tout en maintenant le feu, appuyez sur le clip situé à l’intérieur puis retirez le feu
avec précaution.F Débranchez le connecteur électrique.
F Repérez la lampe défaillante puis ouvrez le volet de coffre.
Pour les véhicules équipés d’un habillage intérieur, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé pour la réalisation des travaux.
1. Feux de stop / feux de position. Ty p e B, P21/5W-21/5W2. Indicateurs de direction. Ty p e B, PY21W-21W (ambre)
3. Feux de recul. Ty p e B, P21W-21W4. Feux antibrouillard / feux de position. Ty p e B, P21/4W-21/4W
F De l’intérieur, si votre véhicule en est équipé, retirez le couvercle.
F De l’extérieur, appuyez sur les clips intérieurs de l’enjoliveur plastique puis basculez-le vers l’extérieur pour le retirer.F Dévissez les deux vis de fixation.
F Écartez légèrement les 3 languettes puis extraire le porte-lampe.F Retirez la lampe défaillante en appuyant légèrement dessus et en tournant d’un quart de tour dans le sens des aiguilles d’une montre.F Remplacez la lampe.
Pour le remontage, effectuez ces opérations dans le sens inverse.
8
En cas de panne

314
Pour le remontage, appuyez sur le transparent pour le clipper.
F Déclipper la garniture de chaque extrémité en la faisant pivoter de bas en haut.F Tirez sur la garniture pour déclipper les clips centraux, puis déposez-la.F En passant par l’ouverture et à l’aide d’un tournevis, poussez le feu vers l’extérieur.F Débranchez le connecteur électrique.F Retirez le feu.F Dévissez le porte-lampe d’un quart de tour dans le sens inverse des aiguilles d’une montre.F Remplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations dans le sens inverse.Pour le remontage du feu et de la garniture, appuyez dessus pour les clipper.

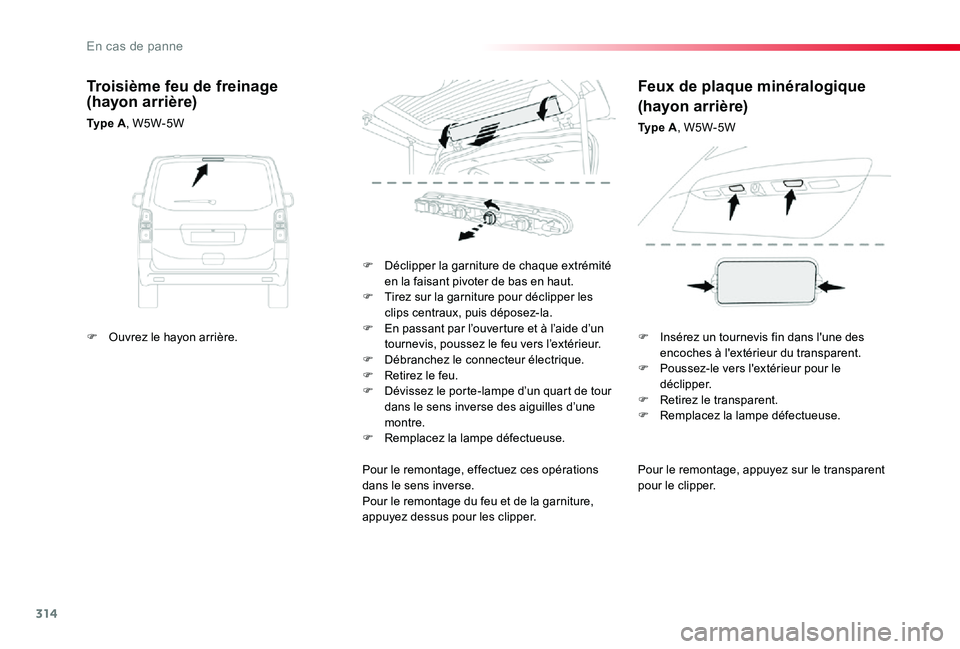

Troisième feu de freinage (hayon arrière)
Ty p e A, W5W-5W
Feux de plaque minéralogique
(hayon arrière)
Ty p e A, W5W-5W
F Ouvrez le hayon arrière.F Insérez un tournevis fin dans l'une des encoches à l'extérieur du transparent.F Poussez-le vers l'extérieur pour le déclipper.F Retirez le transparent.F Remplacez la lampe défectueuse.
En cas de panne

315

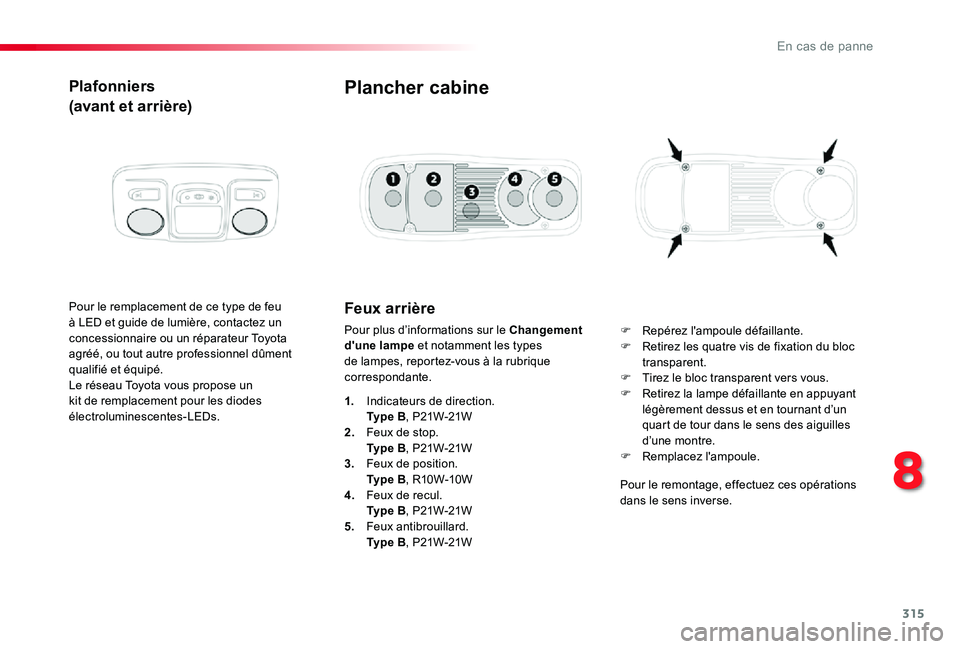

Plafonniers
(avant et arrière)
Pour le remplacement de ce type de feu à LED et guide de lumière, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé.Le réseau Toyota vous propose un kit de remplacement pour les diodes électroluminescentes-LEDs.
Feux arrière
Pour plus d’informations sur le Changement d'une lampe et notamment les types de lampes, reportez-vous à la rubrique correspondante.
Plancher cabine
F Repérez l'ampoule défaillante.F Retirez les quatre vis de fixation du bloc transparent.F Tirez le bloc transparent vers vous.F Retirez la lampe défaillante en appuyant légèrement dessus et en tournant d’un quart de tour dans le sens des aiguilles d’une montre.F Remplacez l'ampoule.
1. Indicateurs de direction. Ty p e B, P21W-21W2. Feux de stop.
Ty p e B, P21W-21W3. Feux de position. Ty p e B, R10W-10W4. Feux de recul. Ty p e B, P21W-21W5. Feux antibrouillard. Ty p e B, P21W-21W
Pour le remontage, effectuez ces opérations dans le sens inverse.
8
En cas de panne

316
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.F Dégagez complètement le couvercle.
BonMauvais
Pince
Accès à l'outillage
F Retirez la pince de son logement.
La pince d'extraction est située derrière le couvercle de la boîte à fusibles, sur le montant de la planche de bord.
Avant de remplacer un fusible, il est nécessaire :F de connaître la cause de la panne et d'y remédier,F d'arrêter tous les consommateurs électriques,F d'immobiliser le véhicule et de couper le contact,F de repérer le fusible défectueux à l'aide des tableaux d'affectation et des schémas présentés dans les pages suivantes.
Remplacement d'un fusible
Pour inter venir sur un fusible, il est impératif :F d'utiliser la pince spéciale pour extraire le fusible de son logement et vérifier l'état de son filament,F de toujours remplacer le fusible défectueux par un fusible d'intensité équivalente (même couleur) ; une intensité différente peut provoquer un dysfonctionnement (risque d'incendie).Si le fusible est à nouveau défaillant après le remplacement, faites vérifier le système électrique par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
Le remplacement d'un fusible non mentionné dans les tableaux ci-après pourrait entraîner un dysfonctionnement grave sur votre véhicule. Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé.

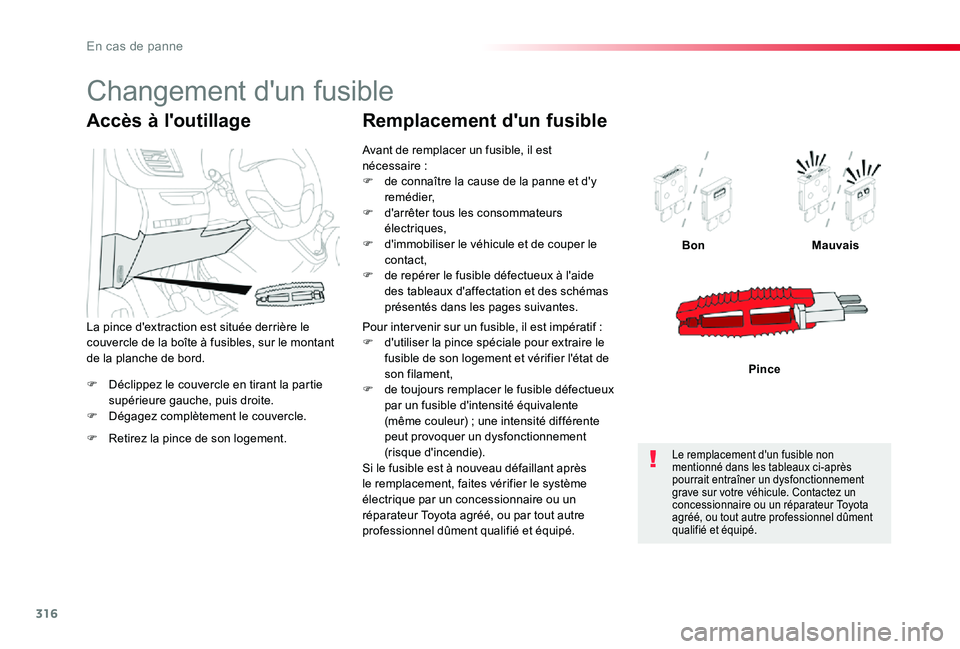

Changement d'un fusible
En cas de panne

317
Toyota décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par Toyota et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des appareils supplémentaires branchés
dépasse 10 milliampères.

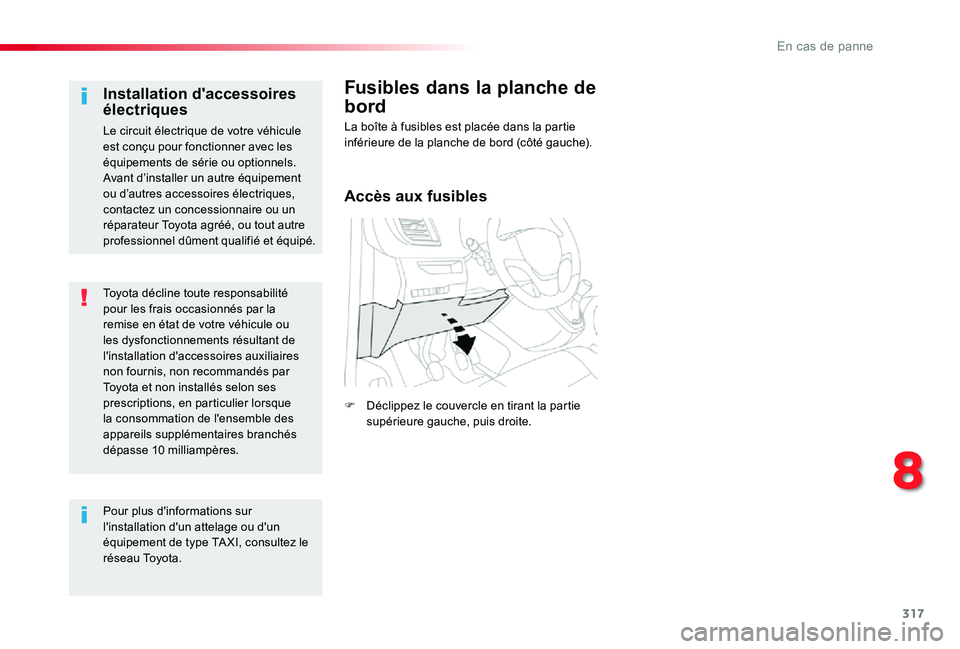

Installation d'accessoires électriques
Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.Avant d’installer un autre équipement ou d’autres accessoires électriques, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé.
Pour plus d'informations sur l'installation d'un attelage ou d'un équipement de type TA XI, consultez le réseau Toyota.
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.
8
En cas de panne

318
FusibleN°Intensité(A)Fonctions
F110Direction assistée électrique, contacteur embrayage.
F415Avertisseur sonore.
F520Pompe lave-vitre avant/arrière.
F620Pompe lave-vitre avant/arrière.
F710Prise accessoires 12 V arrière.
F820Essuie-vitre arrière simple ou double.
F10/F1130Serrures intérieures, extérieures, avant et arrière.
F1310Commande de climatisation avant, commande de l'autoradio, levier de vitesse, affichage tête haute.
F145Alarme, système d’appel d’urgence ER A-GLONASS.
F175Combiné.
F193Commandes au volant.
F213"Smart Entry & Start System" ou contacteur d’allumage.
F223Capteur de pluie et de luminosité, caméra de détection multifonction.
F235Affichageur du non bouclage ou débouclage de ceintures.
F245Écran tactile, caméra de recul et aide au stationnement.
F255Airbags.
F2920Autoradio, écran tactile, lecteur CD, navigation.
F3115Autoradio (+ batterie).
F3215Prise accessoires 12 V avant.
F345Système de sur veillance d'angle mort, commandes électriques des rétroviseurs extérieurs.
F355Gicleurs chauffants, commande de réglage du site des projecteurs.
F365Recharge lampe nomade, plafonnier arrière.

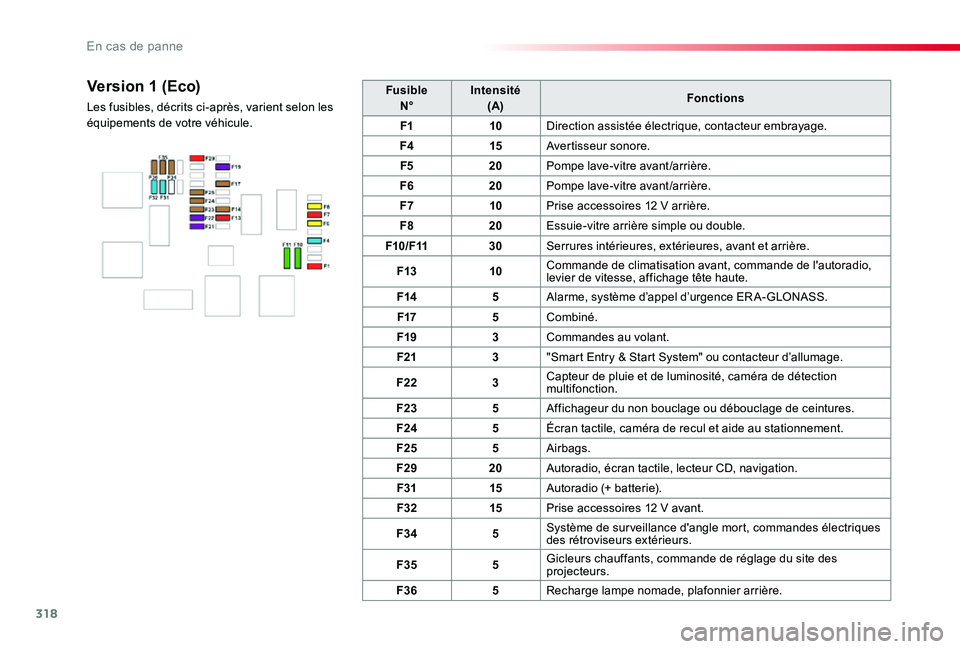

Version 1 (Eco)
Les fusibles, décrits ci-après, varient selon les équipements de votre véhicule.
En cas de panne

319
FusibleN°Intensité(A)Fonctions
F13"Smart Entry & Start System" ou contacteur d’allumage.
F55Écran tactile, caméra de recul et aide au stationnement.
F710Commande de climatisation arrière, amplificateur Hi-Fi.
F820Essuie-vitre arrière simple ou double.
F10/F1130Serrures intérieures, extérieures, avant et arrière.
F123Alarme.
F1710Prise accessoires 12 V arrière.
F185système d’appel d’urgence ER A-GLONASS.
F213Recharge lampe nomade, plafonnier arrière.
F223Éclairage boîte à gants, plafonniers arrière.
F235Système de sur veillance d'angle mort, commandes électriques des rétroviseurs extérieurs.
F245Commandes au volant.
F255Commande de réglage du site des projecteurs.
F263Affichage du non bouclage ou débouclage de ceintures.
F273Capteur de pluie et de luminosité, caméra de détection multifonction.
F2810Commande de climatisation avant, commande de radio, levier de vitesse, affichage tête haute.
F30A ou B15Autoradio (+ batterie).
F315Airbags.
F3315Prise accessoires 12 V avant.
F355Combiné.
F3620Autoradio, écran tactile, lecteur CD, navigation.

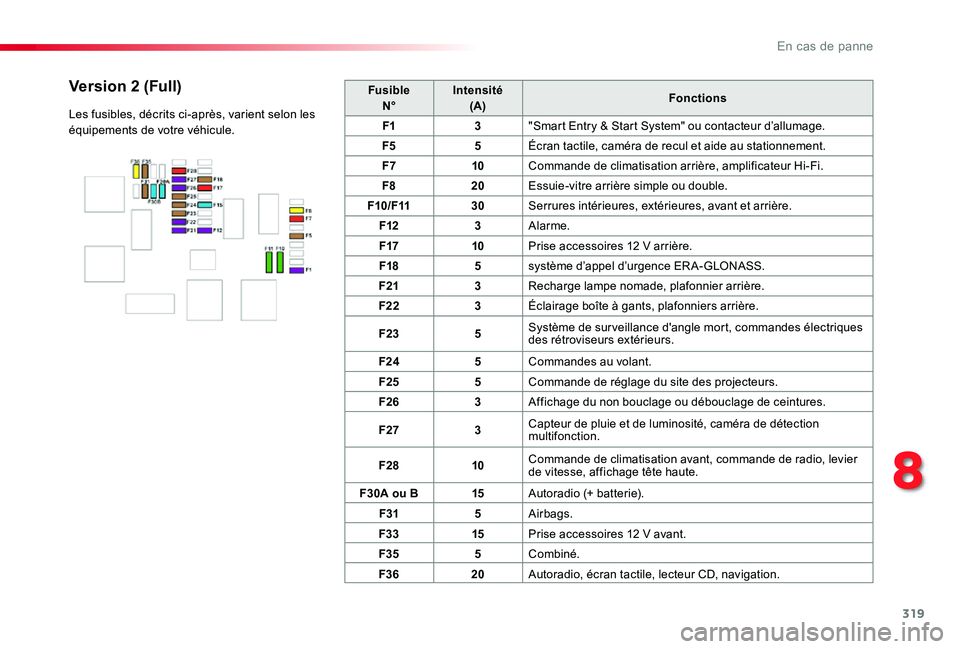

Version 2 (Full)
Les fusibles, décrits ci-après, varient selon les équipements de votre véhicule.
8
En cas de panne

320

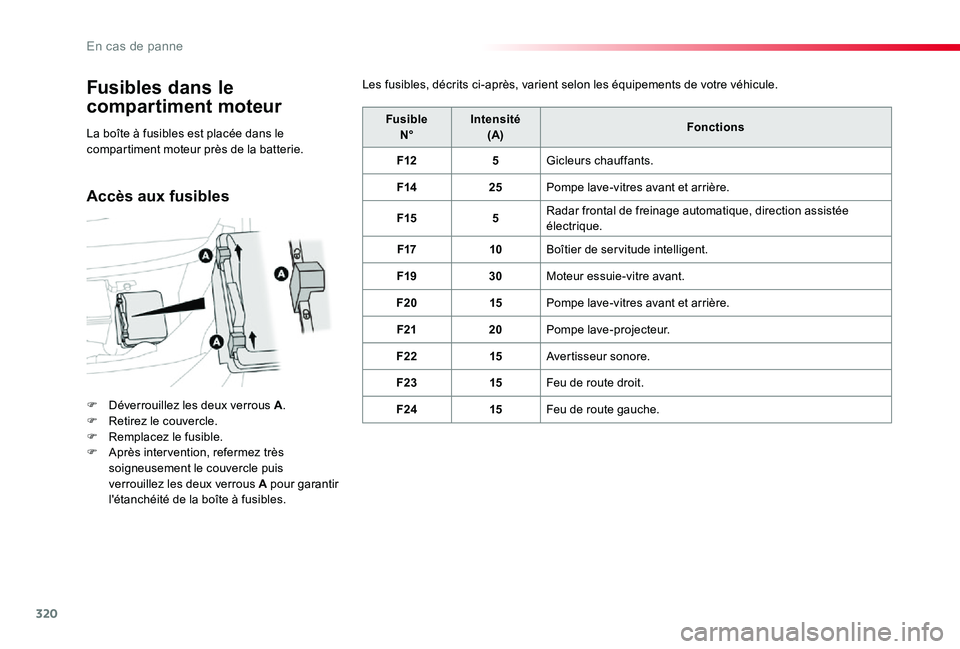

Fusibles dans le
compartiment moteur
F Déverrouillez les deux verrous A.F Retirez le couvercle.F Remplacez le fusible.F Après inter vention, refermez très soigneusement le couvercle puis verrouillez les deux verrous A pour garantir l'étanchéité de la boîte à fusibles.
FusibleN°Intensité(A)Fonctions
F125Gicleurs chauffants.
F1425Pompe lave-vitres avant et arrière.
F155Radar frontal de freinage automatique, direction assistée électrique.
F1710Boîtier de ser vitude intelligent.
F1930Moteur essuie-vitre avant.
F2015Pompe lave-vitres avant et arrière.
F2120Pompe lave-projecteur.
F2215Avertisseur sonore.
F2315Feu de route droit.
F2415Feu de route gauche.
La boîte à fusibles est placée dans le compartiment moteur près de la batterie.
Les fusibles, décrits ci-après, varient selon les équipements de votre véhicule.
Accès aux fusibles
En cas de panne
