TOYOTA PROACE 2022 Kasutusjuhend (in Estonian)

191
Sõitmine
6



Kuva on jaotatud kaheks osaks, millest ühel on kontekstivaade ja teisel vaade sõiduki lähiümbrusele ülalt.Parkimissensorid täiendavad sõiduki ülaltvaatel näidatavat teavet.Ekraanile saab kuvada mitut erinevat kontekstivaadet– Standardne vaade.– 180° vaade.– Suumitud vaade.Automaatrežiim on vaikimisi aktiveeritud.Selles režiimis valib süsteem kuvamiseks parima vaate (standardne või suumitud).Saate vaadet manööverdamise ajal alati muuta.Süüte väljalülitamisel funktsiooni olekut ei salvestata.
Tööpõhimõte

Tagakaamera abil salvestatakse aeglaste manöövrite ajal sõiduki lähiümbruse kuva.Süsteem rekonstrueerib sõiduki lähiümbruse ülaltvaate näidatud (näidatud sulgudes) reaalajas ja manöövri edenedes.See hõlbustab sõiduki joondamist parkimiskoha äärtega ja võimaldab näha sõiduki lähedal olevaid takistusi. Kuva kustutatakse automaatselt, kui sõiduk jääb pikemaks ajaks seisma.
Aktiveerimine
Aktiveerimine toimub automaatselt, kui kiirusel alla 10 km/h lülitatakse sisse tagasikäik.

Ekraanirežiimi saate igal ajal valida, vajutades seda ala.Kui kuvatakse alammenüü, valige üks järgmistest vaadetest:Standardne vaade
180° vaade
Suumivaade
Automaatrežiim

192
NOTIC E
Funktsioon lülitatakse välja:– kui haakeseadisega on ühendatud haagis või jalgrattahoidja (haakeseadis on sõidukile paigaldatud tootja soovituste kohaselt);– kiiruse umbes 10 km/h;– pakiruumi avamisel;– tagasikäigu väljalülitamisel (kuva jääb
7 sekundiks ekraanile);– puuteekraani vasakus ülanurgas oleva valge noole vajutamisel.
Automaatrežiim

See režiim on vaikimisi aktiveeritud.Tagumises kaitserauas olevate sensorite abil vahetub tagantvaade (standardne) automaatselt ülaltvaatele (suumitud), kui sõiduk läheneb manöövri ajal punase joone kohal olevale takistusele (alla 30 cm).
Standardne vaade

Ekraanil kuvatakse vaade sõiduki taha.Sinised jooned 1 tähistavad teie sõiduki laiust koos kasutusasendis peeglitega; joonte suund muutub sõltuvalt rooli asendist.Punane joon 2 tähistab vahemaad 30 mm (11") kauguseni tagumisest kaitserauast; kaks rohelist joont 3 ja 4 tähistavad kaugusi vastavalt 1 m (3 jalga 3") ja 2 m (6 jalga 6").See vaade on saadaval automaatrežiimis ning vaate valikumenüü kaudu.
Suumitud vaade

Kaamera salvestab manöövri ajal sõiduki ümbruse vaadet ja süsteem koostab sõiduki lähiümbruse vaate ülalt kuvatuna, et hõlbustada sõiduki manööverdamist ümber läheduses asuvate takistuste.See vaade on saadaval automaatrežiimis ning vaate valikumenüü kaudu.
NOTIC E
Takistused võivad tunduda kaugemal kui need tegelikult on.Sõiduki parklasse juhtimise ajal jälgige kindlasti ka peeglitest sõiduki külgi.Tagumised parkimissensorid annavad teavet sõiduki ümbruse kohta.

193
Sõitmine
6
180° vaade

180° vaade hõlbustab parkimistaskust välja tagurdamist, võimaldades näha lähenevaid sõidukeid, jalakäijaid ja jalgrattureid.Seda vaadet ei soovitata kasutada kogu
manöövri läbiviimiseks.Koosneb 3 alast: vasak A, keskmine B ja parem C.Vaade on saadaval ainult vaate valikumenüü kaudu.
Kiirkäivituse režiim

Selles režiimis kuvatakse võimalikult kiiresti kontekstivaade (vasakpoolne osa) ja sõiduki üldvaade.Kuvatakse teade, mis soovitab teil enne manöövri alustamist kontrollida sõiduki ümbrust.

194

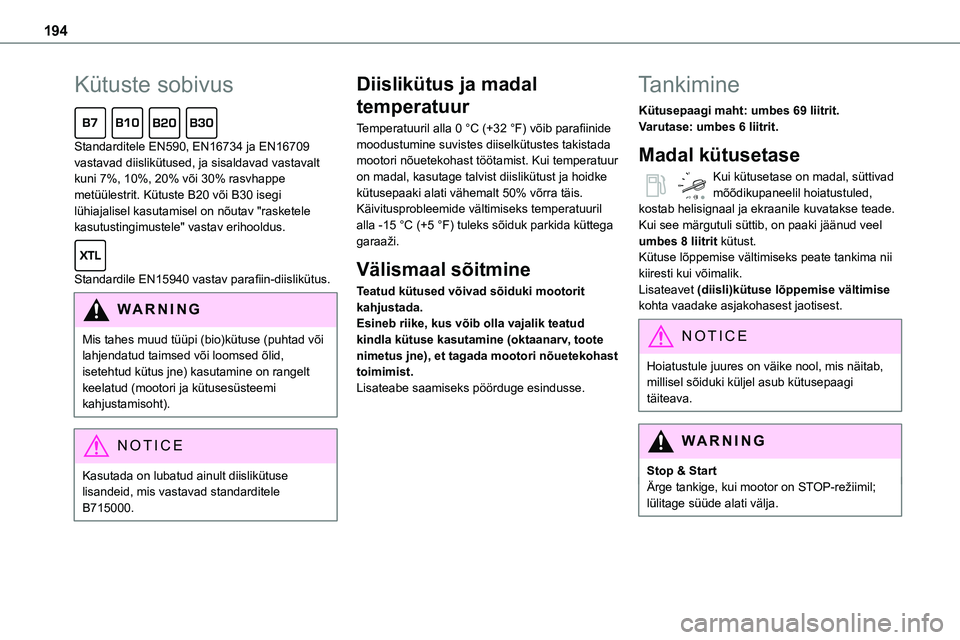

Kütuste sobivus
Standarditele EN590, EN16734 ja EN16709 vastavad diislikütused, ja sisaldavad vastavalt kuni 7%, 10%, 20% või 30% rasvhappe metüülestrit. Kütuste B20 või B30 isegi lühiajalisel kasutamisel on nõutav "rasketele
kasutustingimustele" vastav erihooldus.
Standardile EN15940 vastav parafiin-diislikütus.
WARNI NG
Mis tahes muud tüüpi (bio)kütuse (puhtad või lahjendatud taimsed või loomsed õlid, isetehtud kütus jne) kasutamine on rangelt keelatud (mootori ja kütusesüsteemi kahjustamisoht).
NOTIC E
Kasutada on lubatud ainult diislikütuse lisandeid, mis vastavad standarditele B715000.
Diislikütus ja madal
temperatuur
Temperatuuril alla 0 °C (+32 °F) võib parafiinide moodustumine suvistes diiselkütustes takistada mootori nõuetekohast töötamist. Kui temperatuur on madal, kasutage talvist diislikütust ja hoidke kütusepaaki alati vähemalt 50% võrra täis.Käivitusprobleemide vältimiseks temperatuuril
alla -15 °C (+5 °F) tuleks sõiduk parkida küttega garaaži.
Välismaal sõitmine
Teatud kütused võivad sõiduki mootorit kahjustada.Esineb riike, kus võib olla vajalik teatud kindla kütuse kasutamine (oktaanarv, toote nimetus jne), et tagada mootori nõuetekohast toimimist.Lisateabe saamiseks pöörduge esindusse.
Tankimine
Kütusepaagi maht: umbes 69 liitrit.Varutase: umbes 6 liitrit.
Madal kütusetase
Kui kütusetase on madal, süttivad mõõdikupaneelil hoiatustuled, kostab helisignaal ja ekraanile kuvatakse teade.
Kui see märgutuli süttib, on paaki jäänud veel umbes 8 liitrit kütust.Kütuse lõppemise vältimiseks peate tankima nii kiiresti kui võimalik.Lisateavet (diisli)kütuse lõppemise vältimise kohta vaadake asjakohasest jaotisest.
NOTIC E
Hoiatustule juures on väike nool, mis näitab, millisel sõiduki küljel asub kütusepaagi täiteava.
WARNI NG
Stop & StartÄrge tankige, kui mootor on STOP-režiimil; lülitage süüde alati välja.

195
Praktiline teave
7

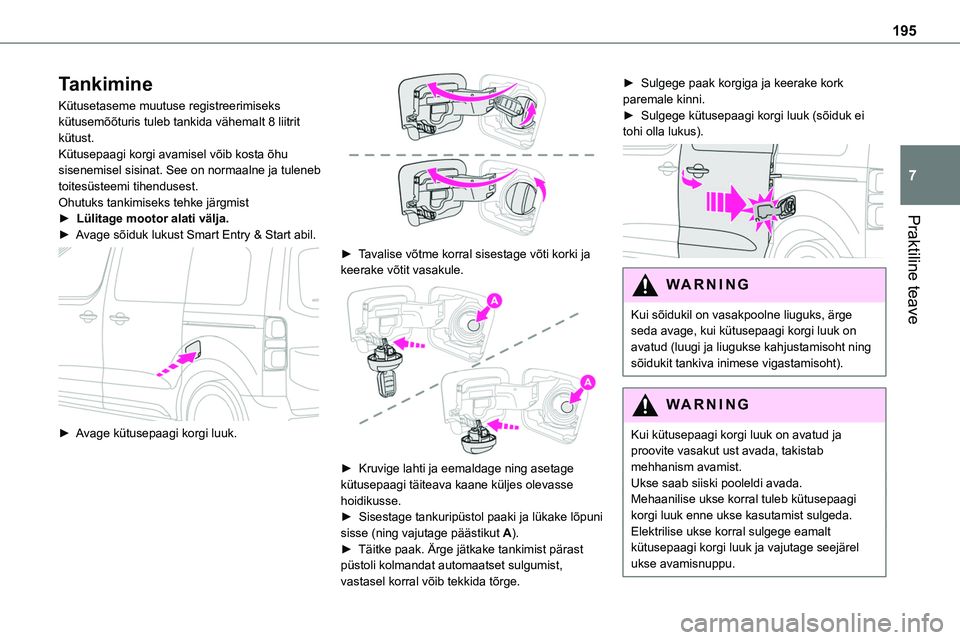

Tankimine
Kütusetaseme muutuse registreerimiseks kütusemõõturis tuleb tankida vähemalt 8 liitrit kütust.Kütusepaagi korgi avamisel võib kosta õhu sisenemisel sisinat. See on normaalne ja tuleneb toitesüsteemi tihendusest.Ohutuks tankimiseks tehke järgmist► Lülitage mootor alati välja.
► Avage sõiduk lukust Smart Entry & Start abil.

► Avage kütusepaagi korgi luuk.

► Tavalise võtme korral sisestage võti korki ja keerake võtit vasakule.

► Kruvige lahti ja eemaldage ning asetage kütusepaagi täiteava kaane küljes olevasse hoidikusse.► Sisestage tankuripüstol paaki ja lükake lõpuni sisse (ning vajutage päästikut A).► Täitke paak. Ärge jätkake tankimist pärast püstoli kolmandat automaatset sulgumist, vastasel korral võib tekkida tõrge.
► Sulgege paak korgiga ja keerake kork paremale kinni.► Sulgege kütusepaagi korgi luuk (sõiduk ei tohi olla lukus).

WARNI NG
Kui sõidukil on vasakpoolne liuguks, ärge seda avage, kui kütusepaagi korgi luuk on avatud (luugi ja liugukse kahjustamisoht ning sõidukit tankiva inimese vigastamisoht).
WARNI NG
Kui kütusepaagi korgi luuk on avatud ja proovite vasakut ust avada, takistab mehhanism avamist.Ukse saab siiski pooleldi avada.Mehaanilise ukse korral tuleb kütusepaagi korgi luuk enne ukse kasutamist sulgeda.Elektrilise ukse korral sulgege eamalt kütusepaagi korgi luuk ja vajutage seejärel ukse avamisnuppu.

196

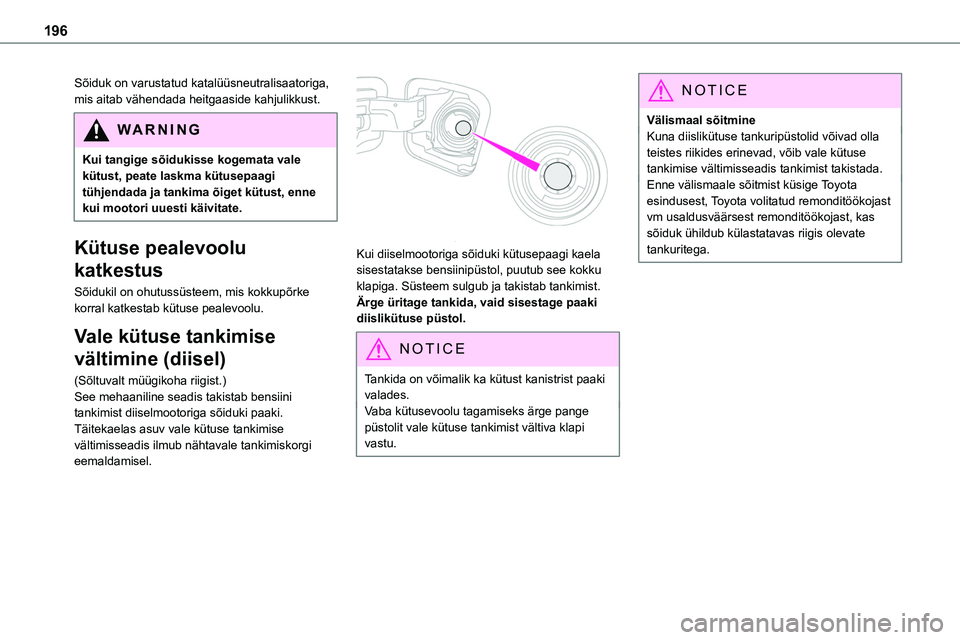

Sõiduk on varustatud katalüüsneutralisaatoriga, mis aitab vähendada heitgaaside kahjulikkust.
WARNI NG
Kui tangige sõidukisse kogemata vale kütust, peate laskma kütusepaagi tühjendada ja tankima õiget kütust, enne kui mootori uuesti käivitate.
Kütuse pealevoolu
katkestus
Sõidukil on ohutussüsteem, mis kokkupõrke korral katkestab kütuse pealevoolu.
Vale kütuse tankimise
vältimine (diisel)
(Sõltuvalt müügikoha riigist.)See mehaaniline seadis takistab bensiini tankimist diiselmootoriga sõiduki paaki.Täitekaelas asuv vale kütuse tankimise vältimisseadis ilmub nähtavale tankimiskorgi eemaldamisel.

Kui diiselmootoriga sõiduki kütusepaagi kaela sisestatakse bensiinipüstol, puutub see kokku klapiga. Süsteem sulgub ja takistab tankimist.Ärge üritage tankida, vaid sisestage paaki diislikütuse püstol.
NOTIC E
Tankida on võimalik ka kütust kanistrist paaki valades.Vaba kütusevoolu tagamiseks ärge pange püstolit vale kütuse tankimist vältiva klapi vastu.
NOTIC E
Välismaal sõitmineKuna diislikütuse tankuripüstolid võivad olla teistes riikides erinevad, võib vale kütuse tankimise vältimisseadis tankimist takistada.Enne välismaale sõitmist küsige Toyota esindusest, Toyota volitatud remonditöökojast vm usaldusväärsest remonditöökojast, kas
sõiduk ühildub külastatavas riigis olevate tankuritega.

197
Praktiline teave
7
Laadimissüsteem
(elektrisõiduk)
400 V elektrisüsteem
Elektrilises veosüsteemis, mis töötab pingel umbes 400 V, kasutatakse oranže kaableid ja see non tähistatud järgmise sümboliga:

WARNI NG
Elektrisõiduki jõuülekanne võib kasutamise ajal ja pärast süüte väljalülitamist olla kuum.Järgige siltidel, eriti luugi siseküljel näidatud hoiatusi.Igasugused tööd sõiduki elektrisüsteemiga (m.h sõiduaku, ühendused, oranžid kaablid jm sõiduki sees või väljas nähtavad osad) ja selle modifitserimine on rangelt keelatud – tõsisne põletus- või elektrilöögioht (lühis, elektrilöök), mis võib kaasa tuua surma!Probleemide korral võtke ühendust Toyota
volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.


WARNI NG
Silt on mõeldud ainult päästetöötajatele ja hooldustehnikutele, kes sõidukiga töötavad.Ükski teine isik ei tohi selle sildiga tähistatud seadet puudutada.
WARNI NG
Avarii või sõiduki alla suunatud löögi korralSee võib sõiduki elektriahelat või sõiduakut tõsiselt kahjustada.Peatuge esimesel võimalusel, kui see on ohutu, ja lülitage süüde välja.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
WARNI NG
Kokkupuute korral tulegaVäljuge kohe sõidukust ja evakueerige kõik kaassõitjad. Ärge üritage ise tulekahjuga kustutada – elektrilöögioht!Võtke kohe ühendust päästeteenistusega ja teatage, et juhtum puudutab elektrisõidukit.
WARNI NG
Pesemise ajalEnne sõiduki pesemist kontrollige, kas laadimispesa luuk on korralikult suletud.Ärge peske sõidukit aku laadimise ajal.
WARNI NG
Kõrgsurvepesuri kasutamineElektrisüsteemi kahjustuste vältimiseks on kõrgsurvepesu kasutada mootoriruumis või kere all otseselt keelatud.Ärge kasutage sõiduki kere pesemisel kõrgemat kui 80-baarist veerõhku.

198

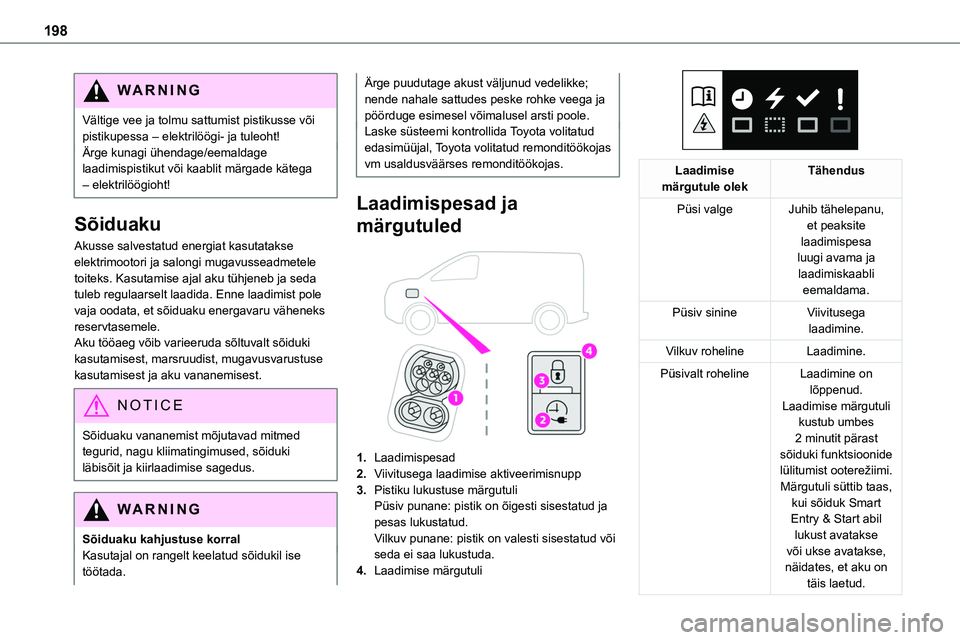

WARNI NG
Vältige vee ja tolmu sattumist pistikusse või pistikupessa – elektrilöögi- ja tuleoht!Ärge kunagi ühendage/eemaldage laadimispistikut või kaablit märgade kätega – elektrilöögioht!
Sõiduaku
Akusse salvestatud energiat kasutatakse elektrimootori ja salongi mugavusseadmetele toiteks. Kasutamise ajal aku tühjeneb ja seda tuleb regulaarselt laadida. Enne laadimist pole vaja oodata, et sõiduaku energavaru väheneks reservtasemele.Aku tööaeg võib varieeruda sõltuvalt sõiduki kasutamisest, marsruudist, mugavusvarustuse kasutamisest ja aku vananemisest.
NOTIC E
Sõiduaku vananemist mõjutavad mitmed tegurid, nagu kliimatingimused, sõiduki läbisõit ja kiirlaadimise sagedus.
WARNI NG
Sõiduaku kahjustuse korralKasutajal on rangelt keelatud sõidukil ise töötada.
Ärge puudutage akust väljunud vedelikke; nende nahale sattudes peske rohke veega ja pöörduge esimesel võimalusel arsti poole.Laske süsteemi kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
Laadimispesad ja
märgutuled

1.Laadimispesad
2.Viivitusega laadimise aktiveerimisnupp
3.Pistiku lukustuse märgutuliPüsiv punane: pistik on õigesti sisestatud ja pesas lukustatud.Vilkuv punane: pistik on valesti sisestatud või seda ei saa lukustuda.
4.Laadimise märgutuli

Laadimise märgutule olekTähendus
Püsi valgeJuhib tähelepanu,
et peaksite laadimispesa luugi avama ja laadimiskaabli eemaldama.
Püsiv sinineViivitusega laadimine.
Vilkuv rohelineLaadimine.
Püsivalt rohelineLaadimine on lõppenud.Laadimise märgutuli kustub umbes 2 minutit pärast sõiduki funktsioonide lülitumist ooterežiimi.Märgutuli süttib taas, kui sõiduk Smart Entry & Start abil lukust avatakse või ukse avatakse, näidates, et aku on täis laetud.

199
Praktiline teave
7
Laadimise märgutule olekTähendus
Püsiv punane.Tõrge.
WARNI NG
Laadimispesa ei tohi lahti võtta ega modifitseerida – elektrilöögi- ja tuleoht!
Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Laadimiskaablid,
pistikupesad ja laadurid
Sõidukiga kaasas olev laadimiskaabel (sõltuvalt versioonist) ühildub selle riigi elektrisüsteemidega, kus sõiduk müüdi. Välismaal reisides kontrollige kohalike elektrisüsteemide ühilduvust laadimiskaabliga.Esindustes on saadaval täielik valik laadimiskaableid.Sobiva laadimiskaabli hankimiseks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Andmesilt laadimispistikul ja -pesal
Sõidukile, laadimiskaablile ja laadurile on paigaldatud andmesildid, mis teavitavad kasutajat, millist seadet tuleb kasutada.

200
Andmesiltide tähendused on järgmised.
AndmesildidToite tüüpKonfiguratsioonTarviku tüüpPingevahemik
C

VahelduvvoolTÜÜP 2Sõiduki pesa ja sõiduki sisend≤ 480 V RMS

C

VahelduvvoolTÜÜP 2Pistiku ja pesa väljund≤ 480 V RMS

K

AlalisvoolCOMBO 2 (FF)Sõiduki pesa ja sõiduki sisend50 V kuni 500 V
