230
Modul de reducere a
sarcinii
Sistem care gestionează utilizarea unor funcții pe baza nivelului de încărcare rămas al bateriei.În timpul deplasării autovehiculului, funcția de reducere a sarcinii dezactivează temporar anumite funcții, cum ar fi climatizarea și încălzirea lunetei.
Funcțiile dezactivate sunt reactivate automat imediat de condițiile permit acest lucru.
Lanțuri antiderapante
În sezonul rece, lanțurile antiderapante îmbunătățesc tracțiunea și, în același timp, comportamentul autovehiculului la frânare.
WARNI NG
Lanțurile antiderapante trebuie montate doar pe roțile din față. Acestea nu trebuie niciodată montate pe roțile de rezervă de mici dimensiuni.
NOTIC E
Respectați legislația în vigoare, specifică fiecărei țări, privind utilizarea lanțurilor antiderapante și viteza maximă autorizată.
Utilizați doar lanțuri care au fost proiectate pentru tipul de pneuri care echipează autovehiculul.
Dimensiuni pneuri originalTip de lanțuri
215/65 R16Zale de 12 mm
215/60 R17
225/55 R17
Puteți utiliza de asemenea huse antiderapante.Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere..
Sfaturi pentru montare
► Dacă trebuie să montați lanțuri antiderapante în timpul unei călătorii, opriți autovehiculul la marginea drumului, pe o suprafață plană.► Acționați frâna de parcare și amplasați cale de roți sub acestea pentru a preveni deplasarea autovehiculului.► Montați lanțurile conform instrucțiunilor furnizate de producător.► Porniți ușor și conduceți câteva secunde, fără a depăși viteza de 50 km/h (31 mph).► Opriți autovehiculul și verificați dacă lanțurile antiderapante sunt strânse corect.
NOTIC E
Se recomandă cu tărie ca, înainte de a pleca în călătorie, să exersați montarea lanțurilor antiderapante pe o suprafață plană și uscată.
WARNI NG
Nu vă deplasați cu lanțurile antiderapante montate pe drumuri care au fost curățate de zăpadă, pentru a evita deteriorarea pneurilor și a suprafeței drumului. Dacă autovehiculul este echipat cu jante din aliaj, aveți grijă ca nicio porțiune a lanțurilor sau a elementelor de fixare să nu intre în contact cu jantele.

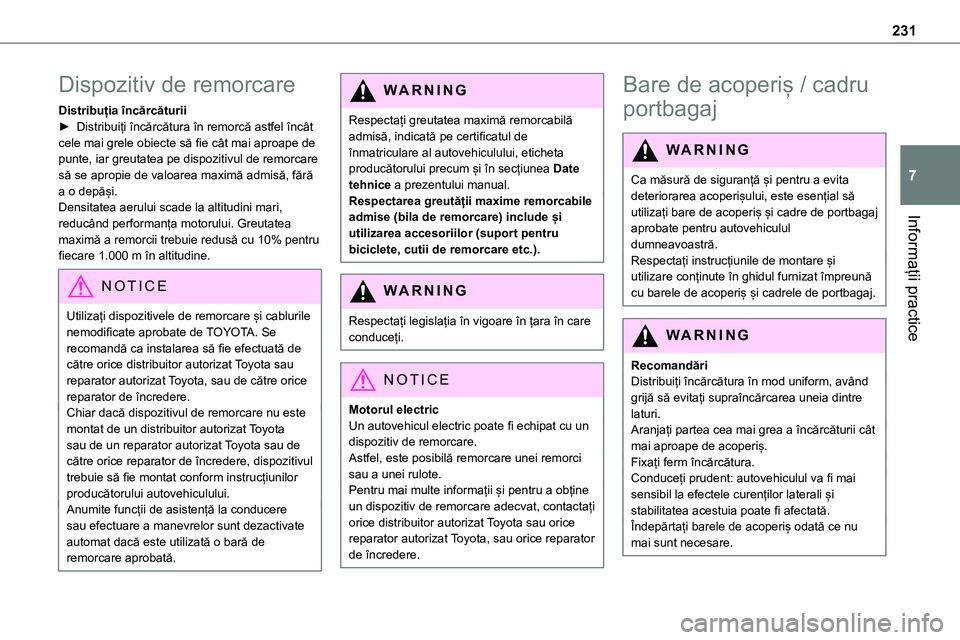

231
Informații practice
7
Dispozitiv de remorcare
Distribuția încărcăturii► Distribuiți încărcătura în remorcă astfel încât cele mai grele obiecte să fie cât mai aproape de punte, iar greutatea pe dispozitivul de remorcare să se apropie de valoarea maximă admisă, fără a o depăși.Densitatea aerului scade la altitudini mari,
reducând performanța motorului. Greutatea maximă a remorcii trebuie redusă cu 10% pentru fiecare 1.000 m în altitudine.
NOTIC E
Utilizați dispozitivele de remorcare și cablurile nemodificate aprobate de TOYOTA. Se recomandă ca instalarea să fie efectuată de către orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de către orice reparator de încredere.Chiar dacă dispozitivul de remorcare nu este montat de un distribuitor autorizat Toyota sau de un reparator autorizat Toyota sau de către orice reparator de încredere, dispozitivul trebuie să fie montat conform instrucțiunilor producătorului autovehiculului.Anumite funcții de asistență la conducere sau efectuare a manevrelor sunt dezactivate
automat dacă este utilizată o bară de remorcare aprobată.
WARNI NG
Respectați greutatea maximă remorcabilă admisă, indicată pe certificatul de înmatriculare al autovehiculului, eticheta producătorului precum și în secțiunea Date tehnice a prezentului manual.Respectarea greutății maxime remorcabile admise (bila de remorcare) include și
utilizarea accesoriilor (suport pentru biciclete, cutii de remorcare etc.).
WARNI NG
Respectați legislația în vigoare în țara în care conduceți.
NOTIC E
Motorul electricUn autovehicul electric poate fi echipat cu un dispozitiv de remorcare.Astfel, este posibilă remorcare unei remorci sau a unei rulote.Pentru mai multe informații și pentru a obține un dispozitiv de remorcare adecvat, contactați orice distribuitor autorizat Toyota sau orice
reparator autorizat Toyota, sau orice reparator de încredere.
Bare de acoperiș / cadru
portbagaj
WARNI NG
Ca măsură de siguranță și pentru a evita deteriorarea acoperișului, este esențial să utilizați bare de acoperiș și cadre de portbagaj
aprobate pentru autovehiculul dumneavoastră.Respectați instrucțiunile de montare și utilizare conținute în ghidul furnizat împreună cu barele de acoperiș și cadrele de portbagaj.
WARNI NG
RecomandăriDistribuiți încărcătura în mod uniform, având grijă să evitați supraîncărcarea uneia dintre laturi.Aranjați partea cea mai grea a încărcăturii cât mai aproape de acoperiș.Fixați ferm încărcătura.Conduceți prudent: autovehiculul va fi mai sensibil la efectele curenților laterali și stabilitatea acestuia poate fi afectată.Îndepărtați barele de acoperiș odată ce nu mai sunt necesare.

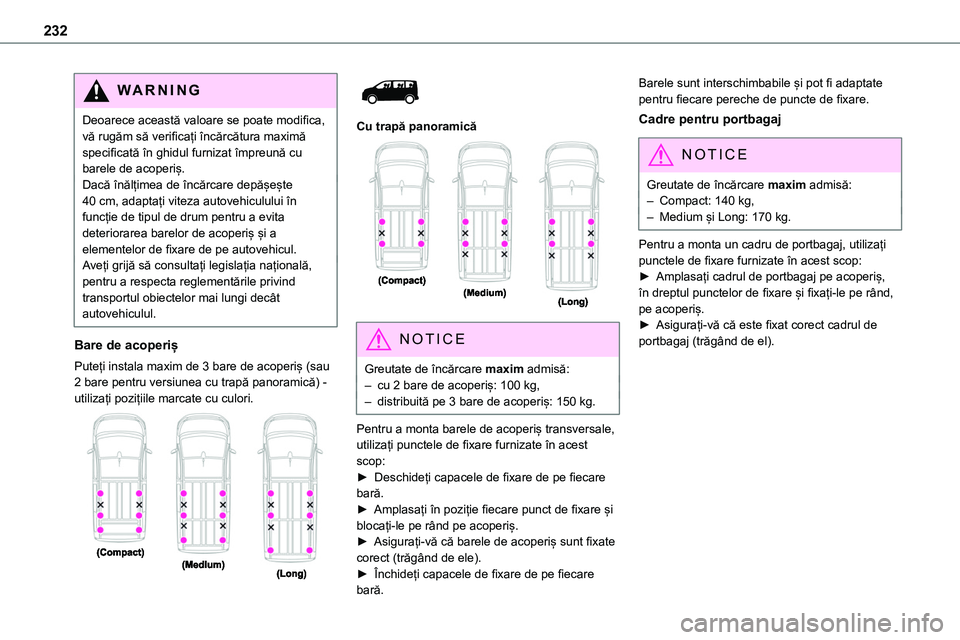

232
WARNI NG
Deoarece această valoare se poate modifica, vă rugăm să verificați încărcătura maximă specificată în ghidul furnizat împreună cu barele de acoperiș.Dacă înălțimea de încărcare depășește 40 cm, adaptați viteza autovehiculului în funcție de tipul de drum pentru a evita
deteriorarea barelor de acoperiș și a elementelor de fixare de pe autovehicul.Aveți grijă să consultați legislația națională, pentru a respecta reglementările privind transportul obiectelor mai lungi decât autovehiculul.
Bare de acoperiș
Puteți instala maxim de 3 bare de acoperiș (sau 2 bare pentru versiunea cu trapă panoramică) - utilizați pozițiile marcate cu culori.


Cu trapă panoramică

NOTIC E
Greutate de încărcare maxim admisă:– cu 2 bare de acoperiș: 100 kg,– distribuită pe 3 bare de acoperiș: 150 kg.
Pentru a monta barele de acoperiș transversale, utilizați punctele de fixare furnizate în acest scop:► Deschideți capacele de fixare de pe fiecare bară.► Amplasați în poziție fiecare punct de fixare și blocați-le pe rând pe acoperiș.
► Asigurați-vă că barele de acoperiș sunt fixate corect (trăgând de ele).► Închideți capacele de fixare de pe fiecare bară.
Barele sunt interschimbabile și pot fi adaptate pentru fiecare pereche de puncte de fixare.
Cadre pentru portbagaj
NOTIC E
Greutate de încărcare maxim admisă:– Compact: 140 kg,– Medium și Long: 170 kg.
Pentru a monta un cadru de portbagaj, utilizați punctele de fixare furnizate în acest scop:► Amplasați cadrul de portbagaj pe acoperiș, în dreptul punctelor de fixare și fixați-le pe rând, pe acoperiș.► Asigurați-vă că este fixat corect cadrul de portbagaj (trăgând de el).

233
Informații practice
7
Capotă
WARNI NG
Stop & StartÎnainte de a efectua orice operație sub capotă, trebuie să luați contactul pentru a evita orice risc de rănire în urma activării automate a modului START.
WARNI NG
Motorul electricAveți grijă cu obiectele sau îmbrăcămintea care ar putea fi prinse în lamele ventilatorului de răcire sau în alte componente mobile - risc de strangulare și de rănire gravă!Înainte de a efectua orice lucrări în zona motorului trebuie să luați contactul, să verificați ca indicatorul luminos READY să fie stins pe panoul de instrumente și să deconectați pistolul de încărcare dacă acesta este conectat.
NOTIC E
Locația manetei de eliberare din interior a capotei previne deschiderea acesteia atunci când este închisă ușa stânga față.
WARNI NG
Dacă motorul este fierbinte, manevrați cu grijă elementul de siguranță exterior și tija (risc de arsuri), utilizând zona protejată.Aveți grijă să nu deteriorați elementul de siguranță atunci când capota este deschisă.Nu deschideți capota în condiții de vânt puternic.
WARNI NG
Răcirea motorului după oprireVentilatorul de răcire a motorului poate porni după oprirea motorului.Aveți grijă cu obiectele sau îmbrăcămintea care ar putea fi prinsă în lamele ventilatorului!
Deschidere
► Deschideți ușa.

► Trageți spre dumneavoastră maneta de eliberare 1, amplasată în partea de jos a cadrului ușii.► Ridicați elementul de siguranță 2 și apoi ridicați capota.► Desprindeți tija pentru capotă 3 din locaș și poziționați-o în fanta de susținere pentru a menține capota deschisă.
Închidere
► Țineți capota și scoateți tija din fanta de susținere.► Fixați tija în locașul său.► Coborâți capota și eliberați-o.► Trageți capota pentru a verifica dacă este blocată corect.
WARNI NG
Având în vedere prezența echipamentelor electrice sub capotă, este recomandată limitarea expunerii la apă (ploaie, spălare etc.).

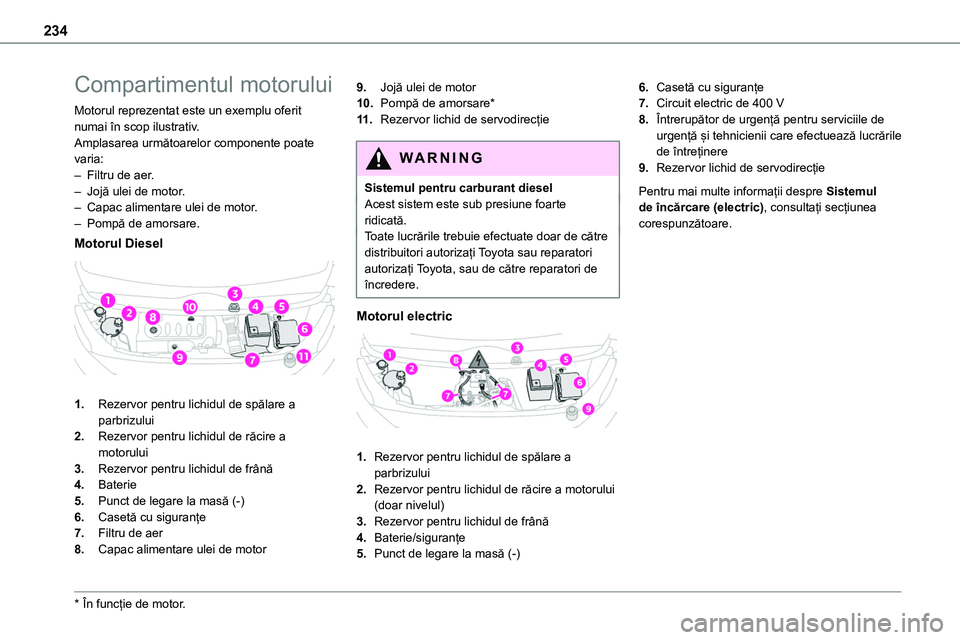

234
Compartimentul motorului
Motorul reprezentat este un exemplu oferit numai în scop ilustrativ.Amplasarea următoarelor componente poate varia:– Filtru de aer.– Jojă ulei de motor.– Capac alimentare ulei de motor.
– Pompă de amorsare.
Motorul Diesel

1.Rezervor pentru lichidul de spălare a parbrizului
2.Rezervor pentru lichidul de răcire a motorului
3.Rezervor pentru lichidul de frână
4.Baterie
5.Punct de legare la masă (-)
6.Casetă cu siguranțe
7.Filtru de aer
8.Capac alimentare ulei de motor
* În funcție de motor.
9.Jojă ulei de motor
10.Pompă de amorsare*
11 .Rezervor lichid de servodirecție
W ARNI NG
Sistemul pentru carburant dieselAcest sistem este sub presiune foarte ridicată.Toate lucrările trebuie efectuate doar de către distribuitori autorizați Toyota sau reparatori autorizați Toyota, sau de către reparatori de încredere.
Motorul electric

1.Rezervor pentru lichidul de spălare a parbrizului
2.Rezervor pentru lichidul de răcire a motorului (doar nivelul)
3.Rezervor pentru lichidul de frână
4.Baterie/siguranțe
5.Punct de legare la masă (-)
6.Casetă cu siguranțe
7.Circuit electric de 400 V
8.Întrerupător de urgență pentru serviciile de urgență și tehnicienii care efectuează lucrările de întreținere
9.Rezervor lichid de servodirecție
Pentru mai multe informații despre Sistemul de încărcare (electric), consultați secțiunea corespunzătoare.

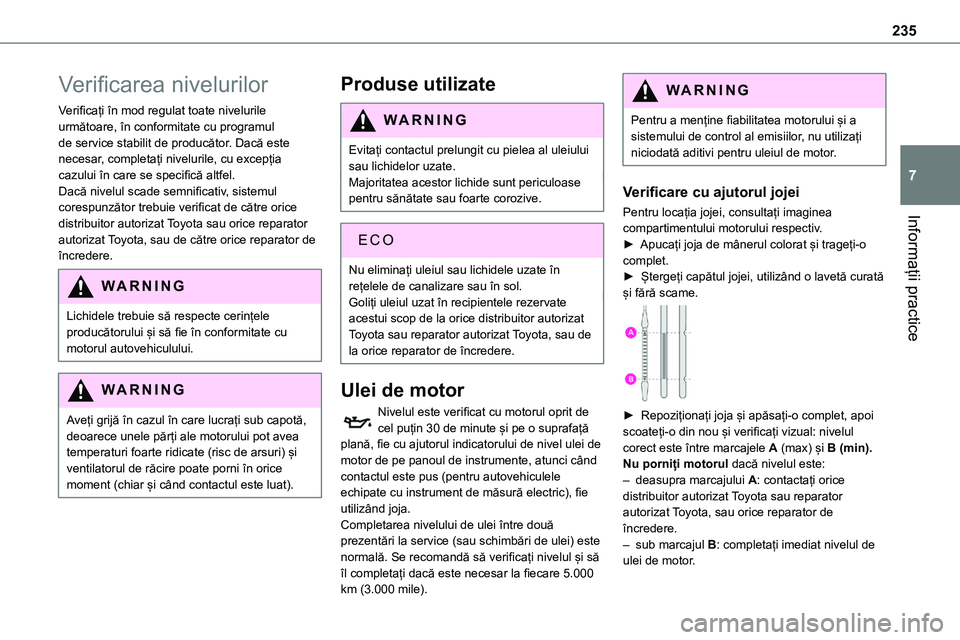

235
Informații practice
7
Verificarea nivelurilor
Verificați în mod regulat toate nivelurile următoare, în conformitate cu programul de service stabilit de producător. Dacă este necesar, completați nivelurile, cu excepția cazului în care se specifică altfel.Dacă nivelul scade semnificativ, sistemul corespunzător trebuie verificat de către orice
distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau de către orice reparator de încredere.
WARNI NG
Lichidele trebuie să respecte cerințele producătorului și să fie în conformitate cu motorul autovehiculului.
WARNI NG
Aveți grijă în cazul în care lucrați sub capotă, deoarece unele părți ale motorului pot avea temperaturi foarte ridicate (risc de arsuri) și ventilatorul de răcire poate porni în orice moment (chiar și când contactul este luat).
Produse utilizate
WARNI NG
Evitați contactul prelungit cu pielea al uleiului sau lichidelor uzate.Majoritatea acestor lichide sunt periculoase pentru sănătate sau foarte corozive.
ECO
Nu eliminați uleiul sau lichidele uzate în rețelele de canalizare sau în sol.Goliți uleiul uzat în recipientele rezervate acestui scop de la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de la orice reparator de încredere.
Ulei de motor
Nivelul este verificat cu motorul oprit de cel puțin 30 de minute și pe o suprafață plană, fie cu ajutorul indicatorului de nivel ulei de motor de pe panoul de instrumente, atunci când contactul este pus (pentru autovehiculele echipate cu instrument de măsură electric), fie utilizând joja.Completarea nivelului de ulei între două prezentări la service (sau schimbări de ulei) este normală. Se recomandă să verificați nivelul și să îl completați dacă este necesar la fiecare 5.000
km (3.000 mile).
WARNI NG
Pentru a menține fiabilitatea motorului și a sistemului de control al emisiilor, nu utilizați niciodată aditivi pentru uleiul de motor.
Verificare cu ajutorul jojei
Pentru locația jojei, consultați imaginea
compartimentului motorului respectiv.► Apucați joja de mânerul colorat și trageți-o complet.► Ștergeți capătul jojei, utilizând o lavetă curată și fără scame.

► Repoziționați joja și apăsați-o complet, apoi
scoateți-o din nou și verificați vizual: nivelul corect este între marcajele A (max) și B (min).Nu porniți motorul dacă nivelul este:– deasupra marcajului A: contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.– sub marcajul B: completați imediat nivelul de ulei de motor.

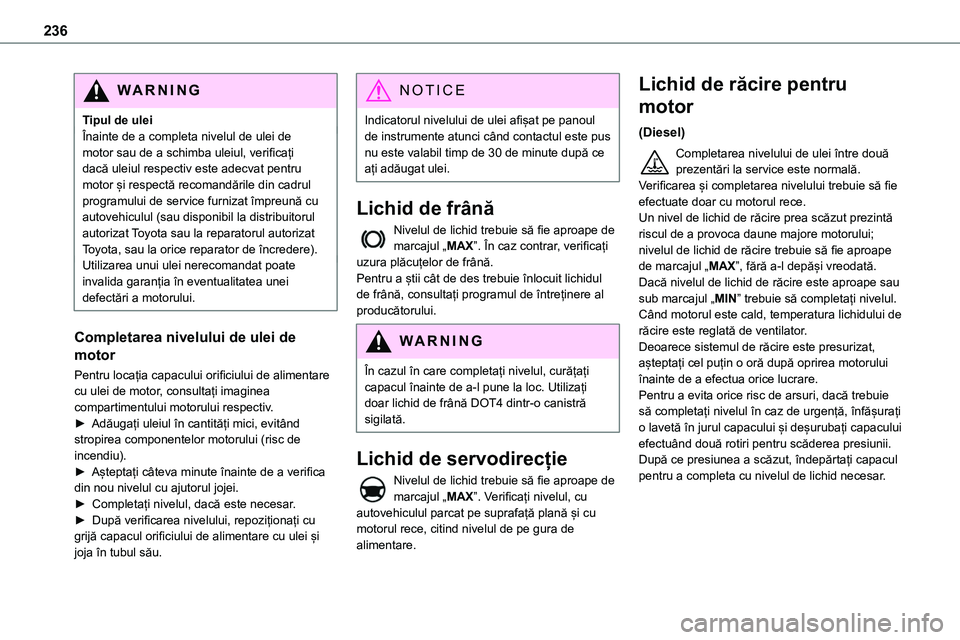

236
WARNI NG
Tipul de uleiÎnainte de a completa nivelul de ulei de motor sau de a schimba uleiul, verificați dacă uleiul respectiv este adecvat pentru motor și respectă recomandările din cadrul programului de service furnizat împreună cu autovehiculul (sau disponibil la distribuitorul
autorizat Toyota sau la reparatorul autorizat Toyota, sau la orice reparator de încredere).Utilizarea unui ulei nerecomandat poate invalida garanția în eventualitatea unei defectări a motorului.
Completarea nivelului de ulei de
motor
Pentru locația capacului orificiului de alimentare cu ulei de motor, consultați imaginea compartimentului motorului respectiv.► Adăugați uleiul în cantități mici, evitând stropirea componentelor motorului (risc de incendiu).► Așteptați câteva minute înainte de a verifica din nou nivelul cu ajutorul jojei.► Completați nivelul, dacă este necesar.► După verificarea nivelului, repoziționați cu grijă capacul orificiului de alimentare cu ulei și joja în tubul său.
NOTIC E
Indicatorul nivelului de ulei afișat pe panoul de instrumente atunci când contactul este pus nu este valabil timp de 30 de minute după ce ați adăugat ulei.
Lichid de frână
Nivelul de lichid trebuie să fie aproape de marcajul „MAX”. În caz contrar, verificați uzura plăcuțelor de frână.Pentru a știi cât de des trebuie înlocuit lichidul de frână, consultați programul de întreținere al producătorului.
WARNI NG
În cazul în care completați nivelul, curățați capacul înainte de a-l pune la loc. Utilizați doar lichid de frână DOT4 dintr-o canistră sigilată.
Lichid de servodirecție
Nivelul de lichid trebuie să fie aproape de marcajul „MAX”. Verificați nivelul, cu autovehiculul parcat pe suprafață plană și cu motorul rece, citind nivelul de pe gura de
alimentare.
Lichid de răcire pentru
motor
(Diesel)
Completarea nivelului de ulei între două prezentări la service este normală.Verificarea și completarea nivelului trebuie să fie efectuate doar cu motorul rece.Un nivel de lichid de răcire prea scăzut prezintă
riscul de a provoca daune majore motorului; nivelul de lichid de răcire trebuie să fie aproape de marcajul „MAX”, fără a-l depăși vreodată.Dacă nivelul de lichid de răcire este aproape sau sub marcajul „MIN” trebuie să completați nivelul.Când motorul este cald, temperatura lichidului de răcire este reglată de ventilator.Deoarece sistemul de răcire este presurizat, așteptați cel puțin o oră după oprirea motorului înainte de a efectua orice lucrare.Pentru a evita orice risc de arsuri, dacă trebuie să completați nivelul în caz de urgență, înfășurați o lavetă în jurul capacului și deșurubați capacului efectuând două rotiri pentru scăderea presiunii.După ce presiunea a scăzut, îndepărtați capacul pentru a completa cu nivelul de lichid necesar.

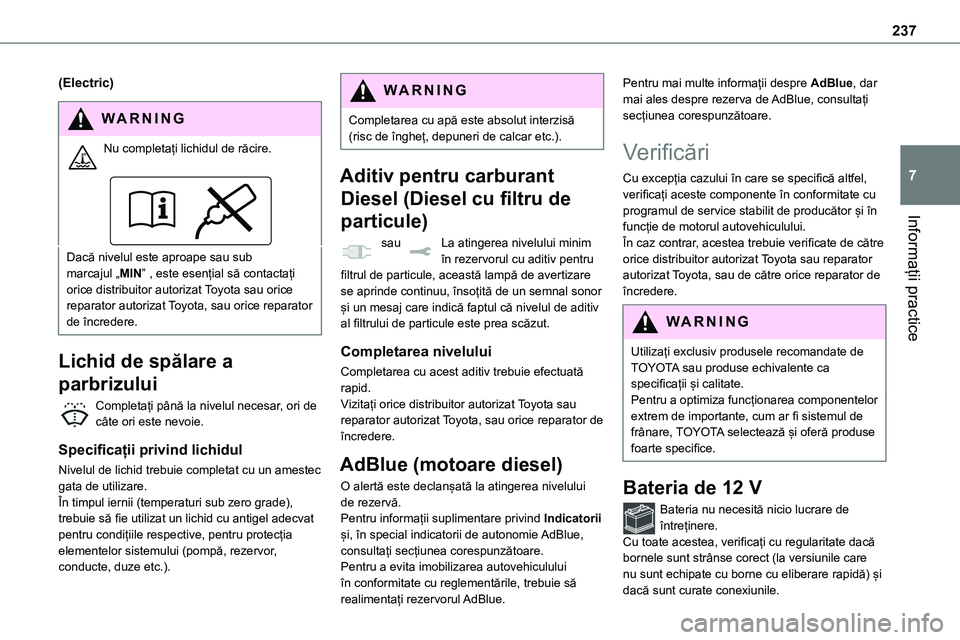

237
Informații practice
7
(Electric)
WARNI NG
Nu completați lichidul de răcire.
Dacă nivelul este aproape sau sub marcajul „MIN” , este esențial să contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.
Lichid de spălare a
parbrizului
Completați până la nivelul necesar, ori de câte ori este nevoie.
Specificații privind lichidul
Nivelul de lichid trebuie completat cu un amestec gata de utilizare.În timpul iernii (temperaturi sub zero grade), trebuie să fie utilizat un lichid cu antigel adecvat pentru condițiile respective, pentru protecția elementelor sistemului (pompă, rezervor, conducte, duze etc.).
WARNI NG
Completarea cu apă este absolut interzisă (risc de îngheț, depuneri de calcar etc.).
Aditiv pentru carburant
Diesel (Diesel cu filtru de
particule)
sau La atingerea nivelului minim în rezervorul cu aditiv pentru filtrul de particule, această lampă de avertizare se aprinde continuu, însoțită de un semnal sonor și un mesaj care indică faptul că nivelul de aditiv al filtrului de particule este prea scăzut.
Completarea nivelului
Completarea cu acest aditiv trebuie efectuată rapid.Vizitați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
AdBlue (motoare diesel)
O alertă este declanșată la atingerea nivelului de rezervă.Pentru informații suplimentare privind Indicatorii și, în special indicatorii de autonomie AdBlue, consultați secțiunea corespunzătoare.Pentru a evita imobilizarea autovehiculului în conformitate cu reglementările, trebuie să realimentați rezervorul AdBlue.
Pentru mai multe informații despre AdBlue, dar mai ales despre rezerva de AdBlue, consultați secțiunea corespunzătoare.
Verificări
Cu excepția cazului în care se specifică altfel, verificați aceste componente în conformitate cu programul de service stabilit de producător și în
funcție de motorul autovehiculului.În caz contrar, acestea trebuie verificate de către orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de către orice reparator de încredere.
WARNI NG
Utilizați exclusiv produsele recomandate de TOYOTA sau produse echivalente ca specificații și calitate.Pentru a optimiza funcționarea componentelor extrem de importante, cum ar fi sistemul de frânare, TOYOTA selectează și oferă produse foarte specifice.
Bateria de 12 V
Bateria nu necesită nicio lucrare de întreținere.
Cu toate acestea, verificați cu regularitate dacă bornele sunt strânse corect (la versiunile care nu sunt echipate cu borne cu eliberare rapidă) și dacă sunt curate conexiunile.

238
NOTIC E
Pentru mai multe informații despre măsurile de precauție ce trebuie luate înainte de orice lucrare la bateria de 12 V, consultați secțiunea corespunzătoare.
WARNI NG
Versiunile cu sistem Stop & Start sunt echipate cu o baterie de 12 V cu plumb-acid și specificații și tehnologie specifice.Înlocuirea acestuia trebuie efectuată de către orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau de către orice reparator de încredere.
Filtrul din compartimentul
pentru pasageri
În funcție de mediul de utilizare (de exemplu, cantitate mare de praf în atmosferă, conducere în mediul urban), schimbați-l la intervale de două ori mai mici, dacă este necesar.
NOTIC E
În cazul colmatării filtrului din compartimentul pasagerilor, performanța sistemului de climatizare poate fi afectată și pot fi generate mirosuri neplăcute.
Filtru de aer
În funcție de mediul de utilizare (de exemplu, cantitate mare de praf în atmosferă, conducere în mediul urban), schimbați-l la intervale de două ori mai mici, dacă este necesar.
Filtrul de ulei
Schimbați filtrul de ulei de fiecare dată
când este schimbat uleiul de motor.
Filtrul de particule (Diesel)
Începerea colmatării filtrului de particule este indicată de aprinderea temporară a acestei lămpi de avertizare, însoțită de un mesaj de alertă.Imediat ce permit condițiile din trafic, regenerați filtrul conducând cu o viteză de cel puțin 60 mph (37 km/h) până la stingerea lămpii.
NOTIC E
Dacă lampa de avertizare rămâne aprinsă, acest lucru indică un nivel scăzut de aditiv Diesel.Pentru mai multe informații despre Verificarea nivelurilor, consultați secțiunea corespunzătoare.
NOTIC E
Este posibil ca după o utilizare prelungită a autovehiculului la viteze foarte mici sau la ralanti, în circumstanțe excepționale, să observați la accelerare emisii de vapori de apă în gazele de eșapament. Acest lucru nu are niciun impact asupra comportamentului autovehiculului sau asupra mediului
înconjurător.
NOTIC E
Autovehicul nouÎn timpul primelor câteva operațiuni de regenerare a filtrului de particule, puteți observa un miros de „ars”. Acest lucru este perfect normal.
Cutie de viteze manuală
Cutia de viteze nu necesită nicio lucrare de întreținere (nicio schimbare de ulei).
Cutie de viteze automată
Cutia de viteze nu necesită nicio lucrare de întreținere (nicio schimbare de ulei).
Selector pentru treapta de
viteză (electric)
Selectorul pentru treapta de viteză necesită întreținere.

239
Informații practice
7
Frână de parcare cu
acționare manuală
Dacă observați o cursă prea mare a manetei de frână sau scăderea eficienței, frâna de parcare trebuie reglată, chiar și între două lucrări de service.Sistemul trebuie verificat de către orice distribuitor autorizat Toyota sau reparator
autorizat Toyota, sau de către orice reparator de încredere.
Frâna de parcare electrică
Acest sistem nu necesită lucrări de service de rutină. Cu toate acestea, în caz de problemă, nu ezitați să apelați la un dealer TOYOTA sau un atelier de service autorizat pentru verificarea sistemului.
NOTIC E
Pentru mai multe informații despre Frâna de parcare electrică, consultați secțiunea corespunzătoare.
Plăcuțele de frână
Uzura frânelor depinde de stilul de conducere, în special dacă autovehiculul
este utilizat în mediul urban, pe distanțe scurte. Este posibil să fie necesară verificarea stării frânelor chiar și între lucrările de service pentru autovehicul.
Exceptând o scurgere în cadrul circuitului, scăderea nivelului de lichid de frână indică uzura plăcuțelor.
NOTIC E
După spălarea autovehiculului, în condiții de umiditate sau în sezonul rece, se poate forma gheață pe discurile și plăcuțele de frână și
eficiența frânării poate fi redusă. Tamponați ușor frânele pentru a le usca și a le degivra.
Uzura discurilor/tamburilor
de frână
Pentru orice informații privind verificarea uzurii discurilor/tamburilor de frână, contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.
Jante și pneuri
Verificarea presiunii de umflare a pneurilor, inclusiv al roții de rezervă, trebuie să fie efectuată cu pneurile „reci”.Valorile presiunii indicate pe eticheta cu presiuni ale pneurilor sunt valabile pentru pneurile „reci”. Dacă ați condus mai mult de 10 minute sau pe o distanță mai mare de 10 km (6 mile), la viteze peste 50 km/h (31 mph), adăugați 0,3 bar (30 kPa) la valorile indicate pe etichetă.
WARNI NG
Presiunea scăzută crește consumul de carburant. O presiune necorespunzătoare în pneuri cauzează uzarea prematură a acestora și afectează stabilitatea autovehiculului - risc de accident!
Conducerea cu pneuri uzate sau deteriorate
reduce eficiența frânării și stabilitatea autovehiculului. Se recomandă verificarea regulată a stării pneurilor (banda de rulare și flancurile) și a jantelor, precum și prezența ventilelor.Când indicatorii de uzură nu mai sunt retrași față de banda de rulare, adâncimea canelurilor este mai mică decât 1,6 mm; schimbarea pneurilor este absolut necesară.Utilizarea unor jante și pneuri de dimensiuni diferite față de cele specificate poate afecta durata de viață a pneurilor, rotirea roților, garda la sol, valorile indicate de vitezometru, precum și stabilitatea autovehiculului.Montarea unor pneuri diferite pe punțile față și spate poate cauza decalarea sistemului VSC.Întotdeauna marcați direcția de rotire a pneurilor care vor fi depozitate atunci când montați pneuri de iarnă sau de vară. Depozitați pneurile într-un loc răcoros, uscat, ferit de expunerea directă la razele solare.Pneurile de iarnă sau cele pentru patru sezoane pot fi identificate prin acest simbol amplasat pe flancurile pneurilor.
