TOYOTA PROACE CITY VERSO 2020 Brugsanvisning (in Danish)

11
Instrumenter
1

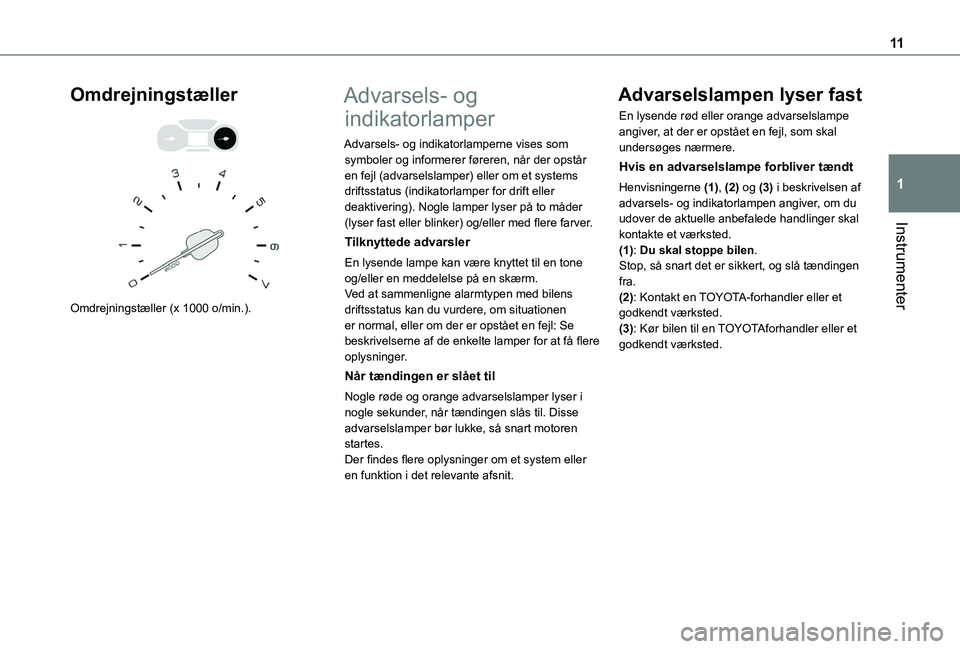

Omdrejningstæller


Omdrejningstæller (x 1000 o/min.).
Advarsels- og
indikatorlamper
Advarsels- og indikatorlamperne vises som symboler og informerer føreren, når der opstår en fejl (advarselslamper) eller om et systems driftsstatus (indikatorlamper for drift eller deaktivering). Nogle lamper lyser på to måder (lyser fast eller blinker) og/eller med flere farver.
Tilknyttede advarsler
En lysende lampe kan være knyttet til en tone og/eller en meddelelse på en skærm.Ved at sammenligne alarmtypen med bilens driftsstatus kan du vurdere, om situationen er normal, eller om der er opstået en fejl: Se beskrivelserne af de enkelte lamper for at få flere oplysninger.
Når tændingen er slået til
Nogle røde og orange advarselslamper lyser i nogle sekunder, når tændingen slås til. Disse advarselslamper bør lukke, så snart motoren startes.
Der findes flere oplysninger om et system eller en funktion i det relevante afsnit.
Advarselslampen lyser fast
En lysende rød eller orange advarselslampe angiver, at der er opstået en fejl, som skal undersøges nærmere.
Hvis en advarselslampe forbliver tændt
Henvisningerne (1), (2) og (3) i beskrivelsen af advarsels- og indikatorlampen angiver, om du udover de aktuelle anbefalede handlinger skal kontakte et værksted.(1): Du skal stoppe bilen.Stop, så snart det er sikkert, og slå tændingen fra.(2): Kontakt en TOYOTA-forhandler eller et godkendt værksted.(3): Kør bilen til en TOYOTAforhandler eller et godkendt værksted.

12
Liste over advarsels- og
indikatorlamper
Røde advarsels-/indikatorlamper
STOPLyser fast, knyttet til an anden advarselslampe, og der vises en meddelelse og lyder en tone.En alvorlig fejl i motoren, bremsesystemet, servostyringen, den automatiske gearkasse eller en større elektrisk fejl er registreret.Udfør (1) og derefter (2).
MotorolietrykLyser fast.Der er en fejl i motorens smøresystem.Udfør (1) og derefter (2).
BremserLyser fast.Bremsevæskestanden er faldet betydeligt.Udfør (1), og påfyld derefter bremsevæske, der opfylder producentens anbefalinger. Hvis problemet fortsætter, skal (2) udføres.
Lyser fast.Der er fejl i det elektroniske bremsekraftfordelingssystem (EBFD).Udfør (1) og derefter (2).
ParkeringsbremseLyser fast.Parkeringsbremsen er aktiveret eller er ikke slækket korrekt.
Maksimumtempertur for kølervæske
90°CLyser fast (advarselslampe eller LED) med nålen i den røde zone (afhængig af version).Kølesystemets temperatur er for høj.Udfør (1), og lad derefter motoren køle af, før der eventuelt påfyldes kølervæske. Hvis problemet fortsætter, skal (2) udføres.
BatteriopladningLyser fast.Der er en fejl i batteriets ladekreds (snavsede eller løse terminaler, løs eller knækket generatorrem osv.).Rengør og stram terminalerne. Hvis advarselslampen ikke slukker, når motoren startes, skal (2) udføres.
ServostyringLyser fast.Der er en fejl i servostyringen.Kør forsigtigt med moderat hastighed, og udfør derefter (3).
Sikkerhedsselerne er ikke spændt/løsnet
Lyser fast eller blinker, og der lyder en tone med stigende lydstyrke.En sikkerhedssele er ikke spændt eller er løsnet (afhængig af version).
Åben dørLyser fast, og der vises en meddelelse, som angiver åbningen.Alarmen suppleres af en tone, hvis hastigheden er højere end 10 km/t.En dør, bagagerummet, bagklappen eller bagklappens skærm er fortsat åben (afhængig af version).Luk åbningen.Hvis bilen er udstyret med en højrehængslet dør, vises åbningen ikke med denne advarselslampe.
Elektrisk parkeringsbremseLyser fast.Den elektriske parkeringsbremse er aktiveret.
Orange advarsels-/indikatorlamper
Automatiske funktioner (med elektrisk parkeringsbremse)Lyser fast.Funktionerne "automatisk aktivering" (når motoren standses) og "automatisk udløsning" er deaktiveret.
Aktivér funktionerne igen.

13
Instrumenter
1

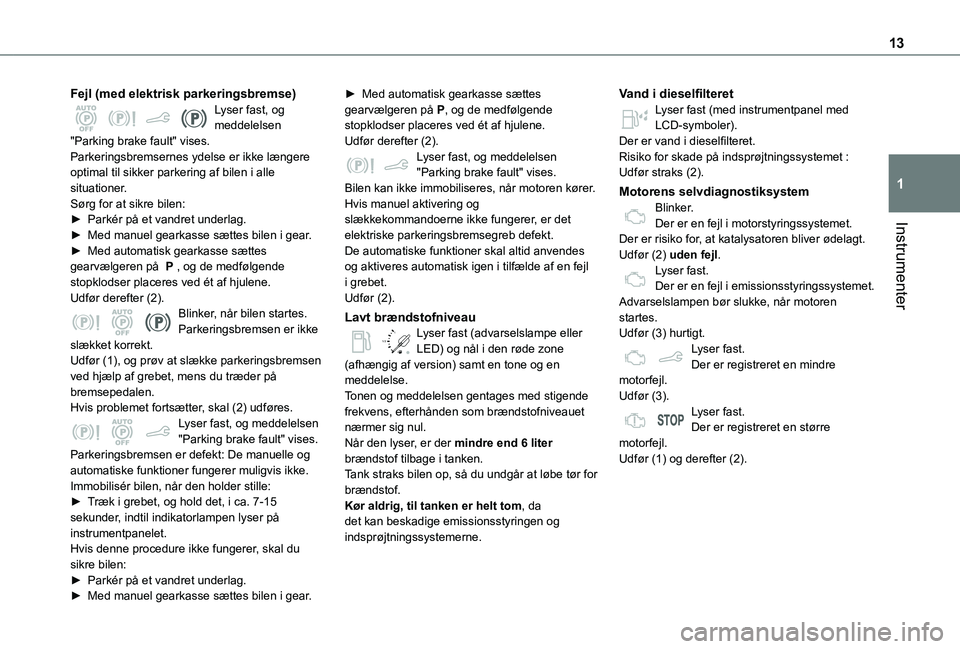

Fejl (med elektrisk parkeringsbremse)Lyser fast, og meddelelsen "Parking brake fault" vises.Parkeringsbremsernes ydelse er ikke længere optimal til sikker parkering af bilen i alle situationer.Sørg for at sikre bilen:► Parkér på et vandret underlag.► Med manuel gearkasse sættes bilen i gear.► Med automatisk gearkasse sættes gearvælgeren på P , og de medfølgende stopklodser placeres ved ét af hjulene.Udfør derefter (2).Blinker, når bilen startes.Parkeringsbremsen er ikke slækket korrekt.Udfør (1), og prøv at slække parkeringsbremsen ved hjælp af grebet, mens du træder på bremsepedalen.Hvis problemet fortsætter, skal (2) udføres.Lyser fast, og meddelelsen "Parking brake fault" vises.
Parkeringsbremsen er defekt: De manuelle og automatiske funktioner fungerer muligvis ikke.Immobilisér bilen, når den holder stille:► Træk i grebet, og hold det, i ca. 7-15 sekunder, indtil indikatorlampen lyser på instrumentpanelet.Hvis denne procedure ikke fungerer, skal du sikre bilen:► Parkér på et vandret underlag.
► Med manuel gearkasse sættes bilen i gear.
► Med automatisk gearkasse sættes gearvælgeren på P, og de medfølgende stopklodser placeres ved ét af hjulene.Udfør derefter (2).Lyser fast, og meddelelsen "Parking brake fault" vises.Bilen kan ikke immobiliseres, når motoren kører.Hvis manuel aktivering og slækkekommandoerne ikke fungerer, er det elektriske parkeringsbremsegreb defekt.De automatiske funktioner skal altid anvendes og aktiveres automatisk igen i tilfælde af en fejl i grebet.Udfør (2).
Lavt brændstofniveau
/2
1 1Lyser fast (advarselslampe eller LED) og nål i den røde zone (afhængig af version) samt en tone og en meddelelse.Tonen og meddelelsen gentages med stigende frekvens, efterhånden som brændstofniveauet nærmer sig nul.Når den lyser, er der mindre end 6 liter
brændstof tilbage i tanken.Tank straks bilen op, så du undgår at løbe tør for brændstof.Kør aldrig, til tanken er helt tom, da det kan beskadige emissionsstyringen og indsprøjtningssystemerne.
Vand i dieselfilteretLyser fast (med instrumentpanel med LCD-symboler).Der er vand i dieselfilteret.Risiko for skade på indsprøjtningssystemet : Udfør straks (2).
Motorens selvdiagnostiksystemBlinker.Der er en fejl i motorstyringssystemet.Der er risiko for, at katalysatoren bliver ødelagt.Udfør (2) uden fejl.Lyser fast.Der er en fejl i emissionsstyringssystemet.Advarselslampen bør slukke, når motoren startes.Udfør (3) hurtigt.Lyser fast.Der er registreret en mindre motorfejl.Udfør (3).Lyser fast.Der er registreret en større motorfejl.
Udfør (1) og derefter (2).

14

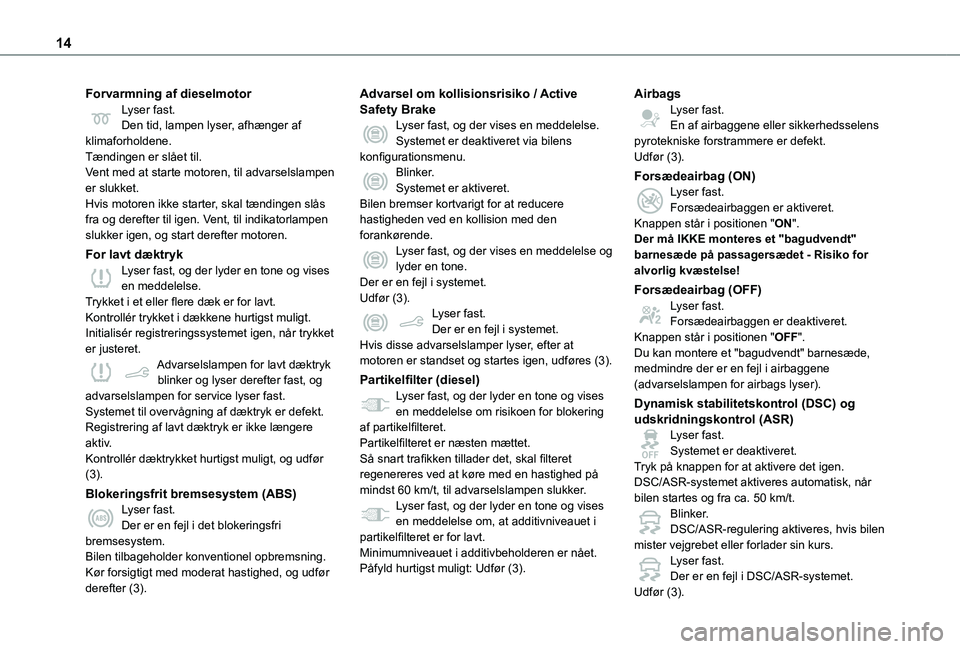

Forvarmning af dieselmotorLyser fast.Den tid, lampen lyser, afhænger af klimaforholdene.Tændingen er slået til.Vent med at starte motoren, til advarselslampen er slukket.Hvis motoren ikke starter, skal tændingen slås fra og derefter til igen. Vent, til indikatorlampen slukker igen, og start derefter motoren.
For lavt dæktrykLyser fast, og der lyder en tone og vises en meddelelse.Trykket i et eller flere dæk er for lavt.Kontrollér trykket i dækkene hurtigst muligt.Initialisér registreringssystemet igen, når trykket er justeret.Advarselslampen for lavt dæktryk blinker og lyser derefter fast, og advarselslampen for service lyser fast.Systemet til overvågning af dæktryk er defekt.Registrering af lavt dæktryk er ikke længere aktiv.
Kontrollér dæktrykket hurtigst muligt, og udfør (3).
Blokeringsfrit bremsesystem (ABS)Lyser fast.Der er en fejl i det blokeringsfri bremsesystem.Bilen tilbageholder konventionel opbremsning.Kør forsigtigt med moderat hastighed, og udfør derefter (3).
Advarsel om kollisionsrisiko / Active Safety BrakeLyser fast, og der vises en meddelelse.Systemet er deaktiveret via bilens konfigurationsmenu.Blinker.Systemet er aktiveret.Bilen bremser kortvarigt for at reducere hastigheden ved en kollision med den forankørende.Lyser fast, og der vises en meddelelse og lyder en tone.Der er en fejl i systemet.Udfør (3).Lyser fast.Der er en fejl i systemet.Hvis disse advarselslamper lyser, efter at motoren er standset og startes igen, udføres (3).
Partikelfilter (diesel)Lyser fast, og der lyder en tone og vises en meddelelse om risikoen for blokering af partikelfilteret.Partikelfilteret er næsten mættet.
Så snart trafikken tillader det, skal filteret regenereres ved at køre med en hastighed på mindst 60 km/t, til advarselslampen slukker.Lyser fast, og der lyder en tone og vises en meddelelse om, at additivniveauet i partikelfilteret er for lavt.Minimumniveauet i additivbeholderen er nået.Påfyld hurtigst muligt: Udfør (3).
AirbagsLyser fast.En af airbaggene eller sikkerhedsselens pyrotekniske forstrammere er defekt.Udfør (3).
Forsædeairbag (ON)Lyser fast.Forsædeairbaggen er aktiveret.Knappen står i positionen "ON".Der må IKKE monteres et "bagudvendt" barnesæde på passagersædet - Risiko for alvorlig kvæstelse!
Forsædeairbag (OFF)Lyser fast.Forsædeairbaggen er deaktiveret.Knappen står i positionen "OFF".Du kan montere et "bagudvendt" barnesæde, medmindre der er en fejl i airbaggene (advarselslampen for airbags lyser).
Dynamisk stabilitetskontrol (DSC) og udskridningskontrol (ASR)Lyser fast.
Systemet er deaktiveret.Tryk på knappen for at aktivere det igen.DSC/ASR-systemet aktiveres automatisk, når bilen startes og fra ca. 50 km/t.Blinker.DSC/ASR-regulering aktiveres, hvis bilen mister vejgrebet eller forlader sin kurs.Lyser fast.Der er en fejl i DSC/ASR-systemet.Udfør (3).

15
Instrumenter
1

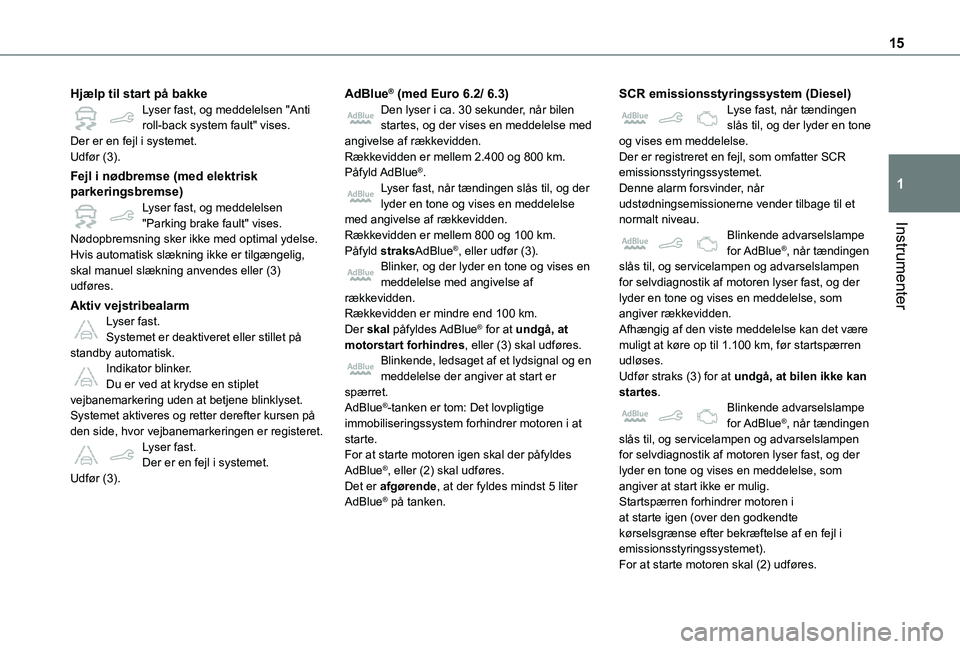

Hjælp til start på bakkeLyser fast, og meddelelsen "Anti roll-back system fault" vises.Der er en fejl i systemet.Udfør (3).
Fejl i nødbremse (med elektrisk parkeringsbremse)Lyser fast, og meddelelsen "Parking brake fault" vises.Nødopbremsning sker ikke med optimal ydelse.Hvis automatisk slækning ikke er tilgængelig, skal manuel slækning anvendes eller (3) udføres.
Aktiv vejstribealarmLyser fast.Systemet er deaktiveret eller stillet på standby automatisk.Indikator blinker.Du er ved at krydse en stiplet vejbanemarkering uden at betjene blinklyset.Systemet aktiveres og retter derefter kursen på den side, hvor vejbanemarkeringen er registeret.
Lyser fast.Der er en fejl i systemet.Udfør (3).
AdBlue® (med Euro 6.2/ 6.3)Den lyser i ca. 30 sekunder, når bilen startes, og der vises en meddelelse med angivelse af rækkevidden.Rækkevidden er mellem 2.400 og 800 km.Påfyld AdBlue®.Lyser fast, når tændingen slås til, og der lyder en tone og vises en meddelelse med angivelse af rækkevidden.Rækkevidden er mellem 800 og 100 km.Påfyld straksAdBlue®, eller udfør (3).Blinker, og der lyder en tone og vises en meddelelse med angivelse af rækkevidden.Rækkevidden er mindre end 100 km.Der skal påfyldes AdBlue® for at undgå, at motorstart forhindres, eller (3) skal udføres.Blinkende, ledsaget af et lydsignal og en meddelelse der angiver at start er spærret.AdBlue®-tanken er tom: Det lovpligtige immobiliseringssystem forhindrer motoren i at starte.
For at starte motoren igen skal der påfyldes AdBlue®, eller (2) skal udføres.Det er afgørende, at der fyldes mindst 5 liter AdBlue® på tanken.
SCR emissionsstyringssystem (Diesel)Lyse fast, når tændingen slås til, og der lyder en tone og vises em meddelelse.Der er registreret en fejl, som omfatter SCR emissionsstyringssystemet.Denne alarm forsvinder, når udstødningsemissionerne vender tilbage til et normalt niveau.Blinkende advarselslampe for AdBlue®, når tændingen slås til, og servicelampen og advarselslampen for selvdiagnostik af motoren lyser fast, og der lyder en tone og vises en meddelelse, som angiver rækkevidden.Afhængig af den viste meddelelse kan det være muligt at køre op til 1.100 km, før startspærren udløses.Udfør straks (3) for at undgå, at bilen ikke kan startes.Blinkende advarselslampe for AdBlue®, når tændingen slås til, og servicelampen og advarselslampen
for selvdiagnostik af motoren lyser fast, og der lyder en tone og vises en meddelelse, som angiver at start ikke er mulig.Startspærren forhindrer motoren i at starte igen (over den godkendte kørselsgrænse efter bekræftelse af en fejl i emissionsstyringssystemet).For at starte motoren skal (2) udføres.

16

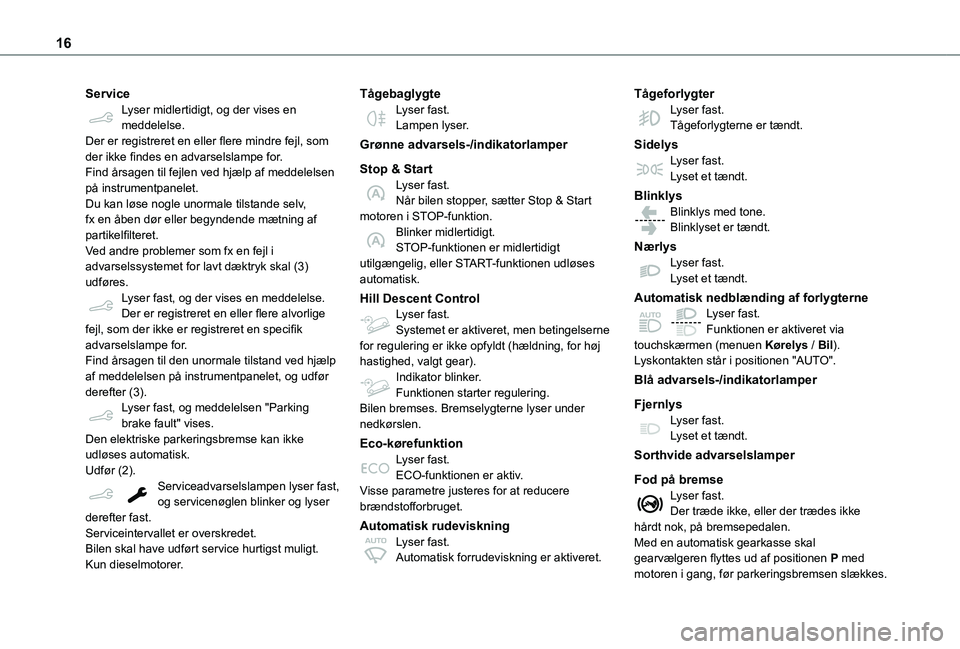

ServiceLyser midlertidigt, og der vises en meddelelse.Der er registreret en eller flere mindre fejl, som der ikke findes en advarselslampe for.Find årsagen til fejlen ved hjælp af meddelelsen på instrumentpanelet.Du kan løse nogle unormale tilstande selv, fx en åben dør eller begyndende mætning af partikelfilteret.Ved andre problemer som fx en fejl i advarselssystemet for lavt dæktryk skal (3) udføres.Lyser fast, og der vises en meddelelse.Der er registreret en eller flere alvorlige fejl, som der ikke er registreret en specifik advarselslampe for.Find årsagen til den unormale tilstand ved hjælp af meddelelsen på instrumentpanelet, og udfør derefter (3).Lyser fast, og meddelelsen "Parking brake fault" vises.Den elektriske parkeringsbremse kan ikke
udløses automatisk.Udfør (2).Serviceadvarselslampen lyser fast, og servicenøglen blinker og lyser derefter fast.Serviceintervallet er overskredet.Bilen skal have udført service hurtigst muligt.Kun dieselmotorer.
TågebaglygteLyser fast.Lampen lyser.
Grønne advarsels-/indikatorlamper
Stop & StartLyser fast.Når bilen stopper, sætter Stop & Start motoren i STOP-funktion.Blinker midlertidigt.STOP-funktionen er midlertidigt utilgængelig, eller START-funktionen udløses automatisk.
Hill Descent ControlLyser fast.Systemet er aktiveret, men betingelserne for regulering er ikke opfyldt (hældning, for høj hastighed, valgt gear).Indikator blinker.Funktionen starter regulering.Bilen bremses. Bremselygterne lyser under nedkørslen.
Eco-kørefunktion
Lyser fast.ECO-funktionen er aktiv.Visse parametre justeres for at reducere brændstofforbruget.
Automatisk rudeviskningLyser fast.Automatisk forrudeviskning er aktiveret.
TågeforlygterLyser fast.Tågeforlygterne er tændt.
SidelysLyser fast.Lyset et tændt.
BlinklysBlinklys med tone.Blinklyset er tændt.
NærlysLyser fast.Lyset et tændt.
Automatisk nedblænding af forlygterneLyser fast.Funktionen er aktiveret via touchskærmen (menuen Kørelys / Bil).Lyskontakten står i positionen "AUTO".
Blå advarsels-/indikatorlamper
FjernlysLyser fast.Lyset et tændt.
Sorthvide advarselslamper
Fod på bremseLyser fast.Der træde ikke, eller der trædes ikke hårdt nok, på bremsepedalen.Med en automatisk gearkasse skal gearvælgeren flyttes ud af positionen P med motoren i gang, før parkeringsbremsen slækkes.

17
Instrumenter
1

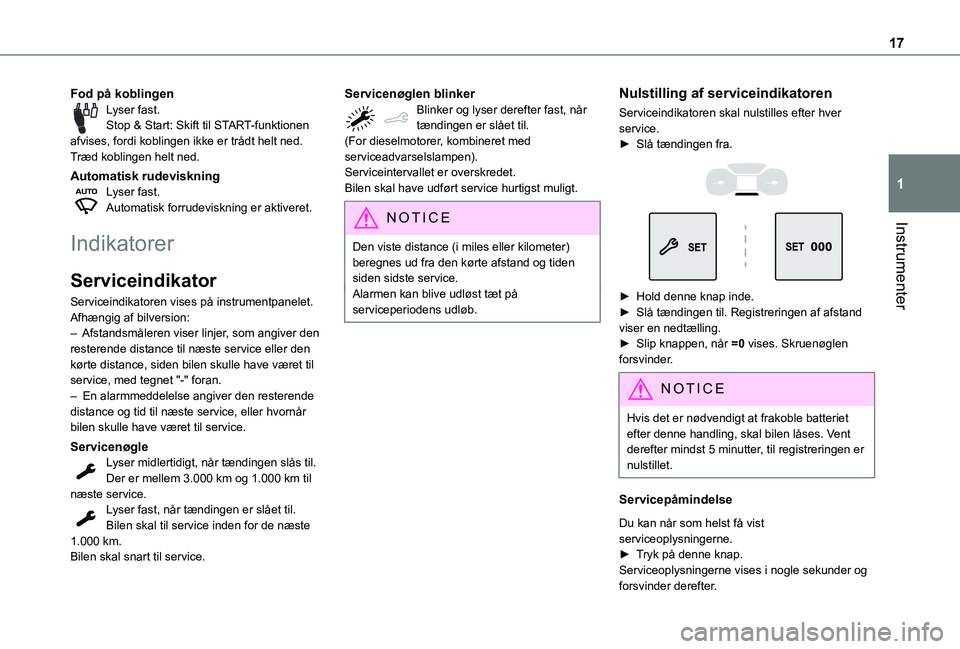

Fod på koblingenLyser fast.Stop & Start: Skift til START-funktionen afvises, fordi koblingen ikke er trådt helt ned.Træd koblingen helt ned.
Automatisk rudeviskningLyser fast.Automatisk forrudeviskning er aktiveret.
Indikatorer
Serviceindikator
Serviceindikatoren vises på instrumentpanelet. Afhængig af bilversion:– Afstandsmåleren viser linjer, som angiver den resterende distance til næste service eller den kørte distance, siden bilen skulle have været til service, med tegnet "-" foran.– En alarmmeddelelse angiver den resterende distance og tid til næste service, eller hvornår bilen skulle have været til service.
ServicenøgleLyser midlertidigt, når tændingen slås til.Der er mellem 3.000 km og 1.000 km til næste service.Lyser fast, når tændingen er slået til.Bilen skal til service inden for de næste 1.000 km.Bilen skal snart til service.
Servicenøglen blinkerBlinker og lyser derefter fast, når tændingen er slået til.(For dieselmotorer, kombineret med serviceadvarselslampen).Serviceintervallet er overskredet.Bilen skal have udført service hurtigst muligt.
NOTIC E
Den viste distance (i miles eller kilometer) beregnes ud fra den kørte afstand og tiden siden sidste service.Alarmen kan blive udløst tæt på serviceperiodens udløb.
Nulstilling af serviceindikatoren
Serviceindikatoren skal nulstilles efter hver service.► Slå tændingen fra.


► Hold denne knap inde.► Slå tændingen til. Registreringen af afstand viser en nedtælling.► Slip knappen, når =0 vises. Skruenøglen forsvinder.
NOTIC E
Hvis det er nødvendigt at frakoble batteriet efter denne handling, skal bilen låses. Vent derefter mindst 5 minutter, til registreringen er nulstillet.
Servicepåmindelse
Du kan når som helst få vist serviceoplysningerne.
► Tryk på denne knap.Serviceoplysningerne vises i nogle sekunder og forsvinder derefter.

18

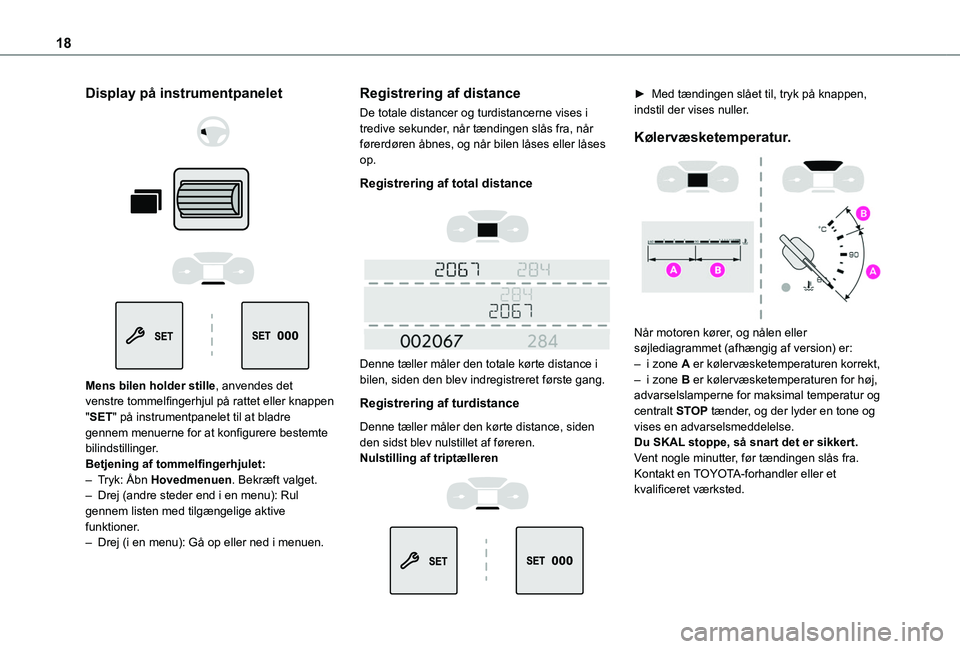

Display på instrumentpanelet




Mens bilen holder stille, anvendes det venstre tommelfingerhjul på rattet eller knappen "SET" på instrumentpanelet til at bladre gennem menuerne for at konfigurere bestemte bilindstillinger.Betjening af tommelfingerhjulet:
– Tryk: Åbn Hovedmenuen. Bekræft valget.– Drej (andre steder end i en menu): Rul gennem listen med tilgængelige aktive funktioner.– Drej (i en menu): Gå op eller ned i menuen.
Registrering af distance
De totale distancer og turdistancerne vises i tredive sekunder, når tændingen slås fra, når førerdøren åbnes, og når bilen låses eller låses op.
Registrering af total distance



Denne tæller måler den totale kørte distance i bilen, siden den blev indregistreret første gang.
Registrering af turdistance
Denne tæller måler den kørte distance, siden den sidst blev nulstillet af føreren.Nulstilling af triptælleren


► Med tændingen slået til, tryk på knappen, indstil der vises nuller.
Kølervæsketemperatur.

Når motoren kører, og nålen eller søjlediagrammet (afhængig af version) er:– i zone A er kølervæsketemperaturen korrekt,– i zone B er kølervæsketemperaturen for høj, advarselslamperne for maksimal temperatur og centralt STOP tænder, og der lyder en tone og vises en advarselsmeddelelse.Du SKAL stoppe, så snart det er sikkert.Vent nogle minutter, før tændingen slås fra.Kontakt en TOYOTA-forhandler eller et kvalificeret værksted.

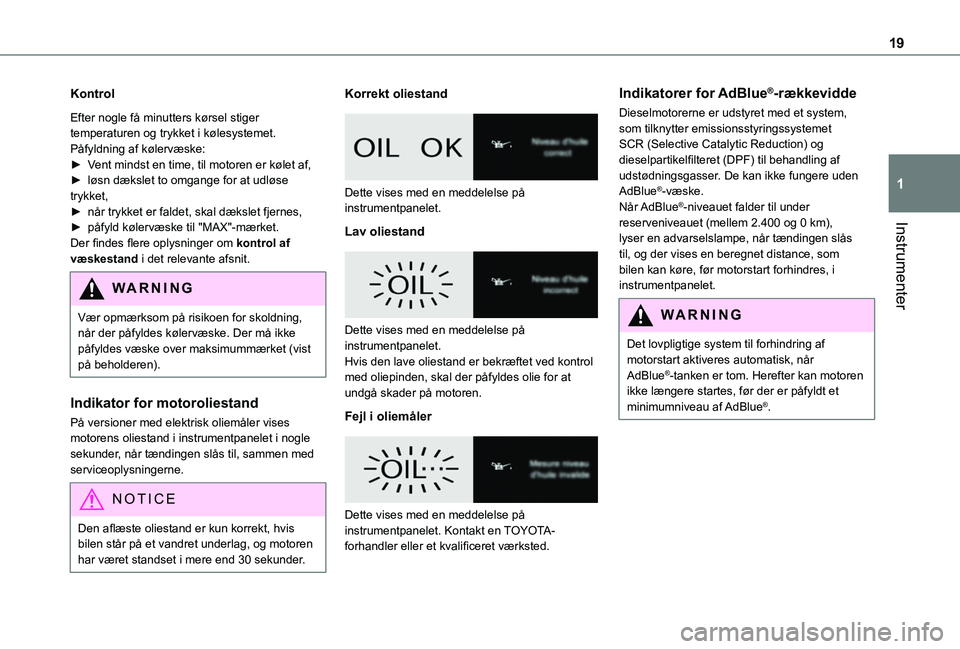

19
Instrumenter
1
Kontrol
Efter nogle få minutters kørsel stiger temperaturen og trykket i kølesystemet.Påfyldning af kølervæske:► Vent mindst en time, til motoren er kølet af,► løsn dækslet to omgange for at udløse trykket,► når trykket er faldet, skal dækslet fjernes,► påfyld kølervæske til "MAX"-mærket.Der findes flere oplysninger om kontrol af væskestand i det relevante afsnit.
WARNI NG
Vær opmærksom på risikoen for skoldning, når der påfyldes kølervæske. Der må ikke påfyldes væske over maksimummærket (vist på beholderen).
Indikator for motoroliestand
På versioner med elektrisk oliemåler vises motorens oliestand i instrumentpanelet i nogle sekunder, når tændingen slås til, sammen med serviceoplysningerne.
NOTIC E
Den aflæste oliestand er kun korrekt, hvis bilen står på et vandret underlag, og motoren
har været standset i mere end 30 sekunder.
Korrekt oliestand


Dette vises med en meddelelse på instrumentpanelet.
Lav oliestand


Dette vises med en meddelelse på instrumentpanelet.Hvis den lave oliestand er bekræftet ved kontrol med oliepinden, skal der påfyldes olie for at undgå skader på motoren.
Fejl i oliemåler


Dette vises med en meddelelse på instrumentpanelet. Kontakt en TOYOTA-
forhandler eller et kvalificeret værksted.
Indikatorer for AdBlue®-rækkevidde
Dieselmotorerne er udstyret med et system, som tilknytter emissionsstyringssystemet SCR (Selective Catalytic Reduction) og dieselpartikelfilteret (DPF) til behandling af udstødningsgasser. De kan ikke fungere uden AdBlue®-væske.Når AdBlue®-niveauet falder til under reserveniveauet (mellem 2.400 og 0 km), lyser en advarselslampe, når tændingen slås til, og der vises en beregnet distance, som bilen kan køre, før motorstart forhindres, i instrumentpanelet.
WARNI NG
Det lovpligtige system til forhindring af motorstart aktiveres automatisk, når AdBlue®-tanken er tom. Herefter kan motoren ikke længere startes, før der er påfyldt et minimumniveau af AdBlue®.

20

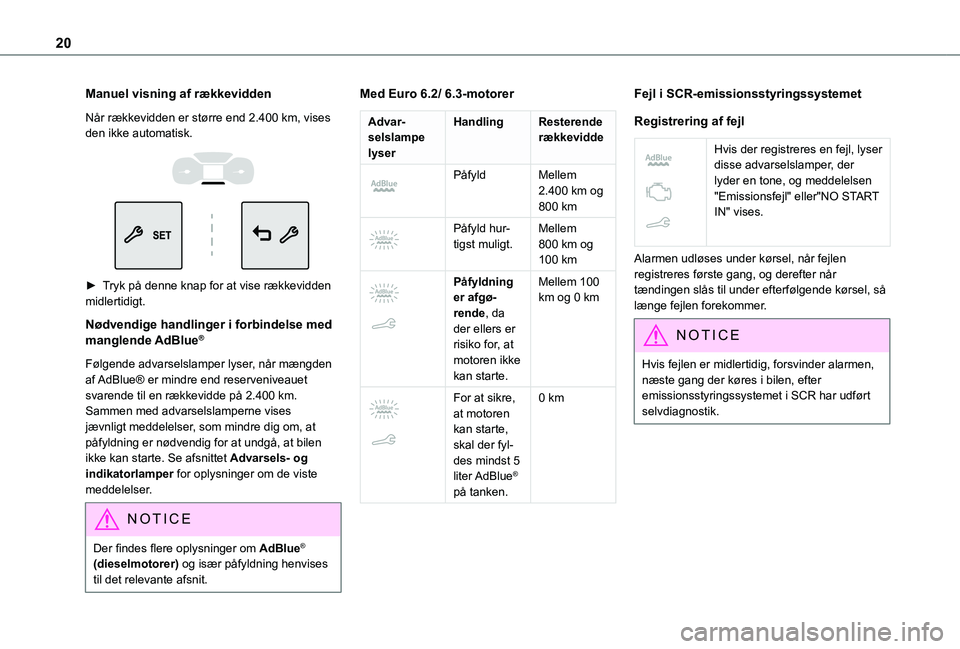

Manuel visning af rækkevidden
Når rækkevidden er større end 2.400 km, vises den ikke automatisk.


► Tryk på denne knap for at vise rækkevidden midlertidigt.
Nødvendige handlinger i forbindelse med manglende AdBlue®
Følgende advarselslamper lyser, når mængden af AdBlue® er mindre end reserveniveauet svarende til en rækkevidde på 2.400 km.Sammen med advarselslamperne vises jævnligt meddelelser, som mindre dig om, at påfyldning er nødvendig for at undgå, at bilen ikke kan starte. Se afsnittet Advarsels- og indikatorlamper for oplysninger om de viste meddelelser.
NOTIC E
Der findes flere oplysninger om AdBlue® (dieselmotorer) og især påfyldning henvises til det relevante afsnit.
Med Euro 6.2/ 6.3-motorer
Advar-selslampe lyser
HandlingResterende rækkevidde


PåfyldMellem 2.400 km og 800 km

Påfyld hur-tigst muligt.Mellem 800 km og 100 km

Påfyldning er afgø-rende, da der ellers er risiko for, at motoren ikke kan starte.
Mellem 100 km og 0 km


For at sikre, at motoren kan starte, skal der fyl-des mindst 5 liter AdBlue® på tanken.
0 km
Fejl i SCR-emissionsstyringssystemet
Registrering af fejl


Hvis der registreres en fejl, lyser disse advarselslamper, der lyder en tone, og meddelelsen "Emissionsfejl" eller"NO START IN" vises.
Alarmen udløses under kørsel, når fejlen registreres første gang, og derefter når tændingen slås til under efterfølgende kørsel, så længe fejlen forekommer.
NOTIC E
Hvis fejlen er midlertidig, forsvinder alarmen, næste gang der køres i bilen, efter emissionsstyringssystemet i SCR har udført selvdiagnostik.
