221
Praktisk informasjon
7
desinfeksjonsmiddel) eller såpevann rett på disse overflatene . De kan bli skadet!

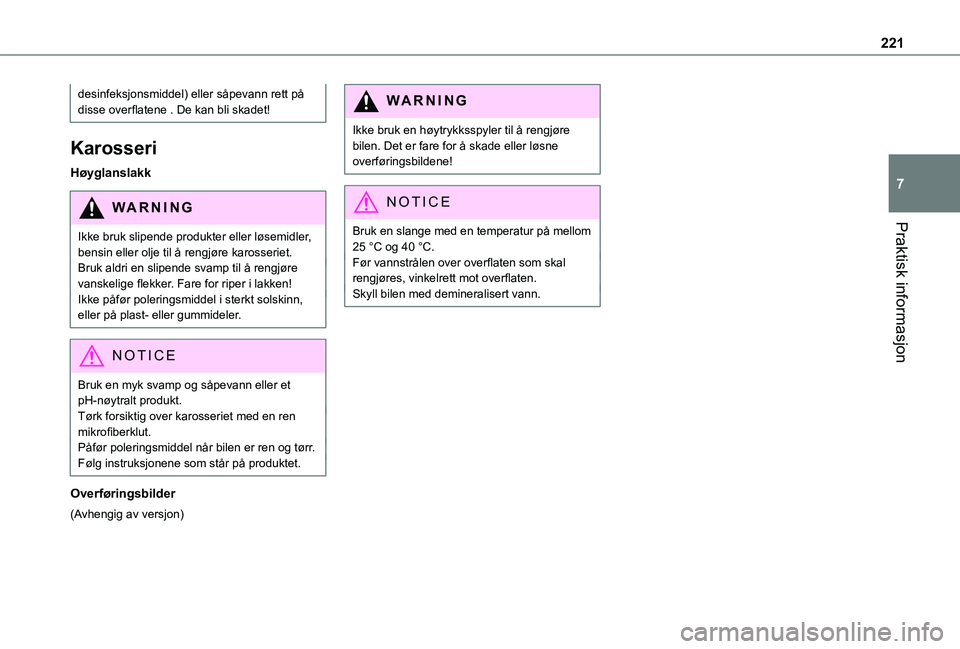

Karosseri
Høyglanslakk
WARNI NG
Ikke bruk slipende produkter eller løsemidler,
bensin eller olje til å rengjøre karosseriet.Bruk aldri en slipende svamp til å rengjøre vanskelige flekker. Fare for riper i lakken!Ikke påfør poleringsmiddel i sterkt solskinn, eller på plast- eller gummideler.
NOTIC E
Bruk en myk svamp og såpevann eller et pH-nøytralt produkt.Tørk forsiktig over karosseriet med en ren mikrofiberklut.Påfør poleringsmiddel når bilen er ren og tørr.Følg instruksjonene som står på produktet.
Overføringsbilder
(Avhengig av versjon)
WARNI NG
Ikke bruk en høytrykksspyler til å rengjøre bilen. Det er fare for å skade eller løsne overføringsbildene!
NOTIC E
Bruk en slange med en temperatur på mellom
25 °C og 40 °C.Før vannstrålen over overflaten som skal rengjøres, vinkelrett mot overflaten.Skyll bilen med demineralisert vann.

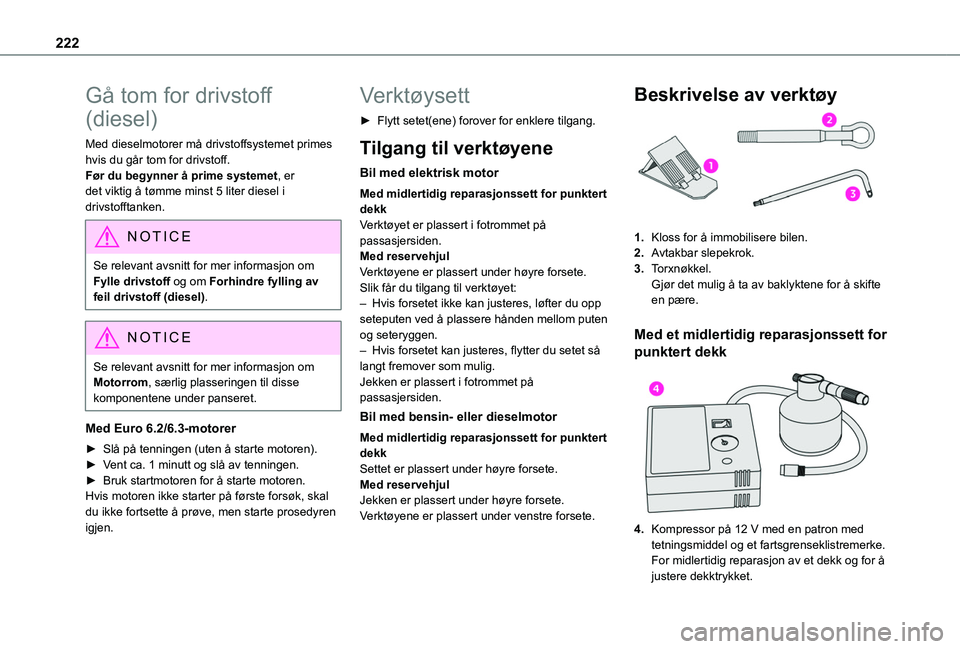

222
Gå tom for drivstoff
(diesel)
Med dieselmotorer må drivstoffsystemet primes hvis du går tom for drivstoff.Før du begynner å prime systemet, er det viktig å tømme minst 5 liter diesel i drivstofftanken.
NOTIC E
Se relevant avsnitt for mer informasjon om Fylle drivstoff og om Forhindre fylling av feil drivstoff (diesel).
NOTIC E
Se relevant avsnitt for mer informasjon om Motorrom, særlig plasseringen til disse komponentene under panseret.
Med Euro 6.2/6.3-motorer
► Slå på tenningen (uten å starte motoren).► Vent ca. 1 minutt og slå av tenningen.► Bruk startmotoren for å starte motoren.Hvis motoren ikke starter på første forsøk, skal du ikke fortsette å prøve, men starte prosedyren igjen.
Verktøysett
► Flytt setet(ene) forover for enklere tilgang.
Tilgang til verktøyene
Bil med elektrisk motor
Med midlertidig reparasjonssett for punktert dekkVerktøyet er plassert i fotrommet på passasjersiden.Med reservehjulVerktøyene er plassert under høyre forsete.Slik får du tilgang til verktøyet:– Hvis forsetet ikke kan justeres, løfter du opp seteputen ved å plassere hånden mellom puten og seteryggen.– Hvis forsetet kan justeres, flytter du setet så langt fremover som mulig.Jekken er plassert i fotrommet på passasjersiden.
Bil med bensin- eller dieselmotor
Med midlertidig reparasjonssett for punktert
dekkSettet er plassert under høyre forsete.Med reservehjulJekken er plassert under høyre forsete.Verktøyene er plassert under venstre forsete.
Beskrivelse av verktøy
1.Kloss for å immobilisere bilen.
2.Avtakbar slepekrok.
3.Torxnøkkel.Gjør det mulig å ta av baklyktene for å skifte en pære.
Med et midlertidig reparasjonssett for
punktert dekk

4.Kompressor på 12 V med en patron med
tetningsmiddel og et fartsgrenseklistremerke.For midlertidig reparasjon av et dekk og for å justere dekktrykket.

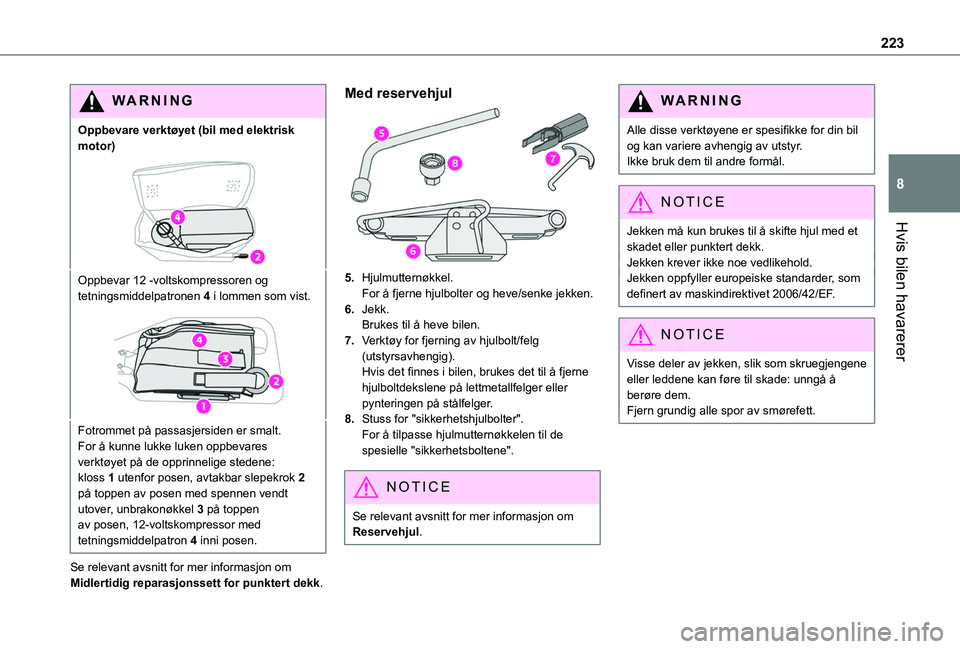

223
Hvis bilen havarerer
8
WARNI NG
Oppbevare verktøyet (bil med elektrisk motor)
Oppbevar 12 -voltskompressoren og tetningsmiddelpatronen 4 i lommen som vist.
Fotrommet på passasjersiden er smalt. For å kunne lukke luken oppbevares verktøyet på de opprinnelige stedene: kloss 1 utenfor posen, avtakbar slepekrok 2 på toppen av posen med spennen vendt utover, unbrakonøkkel 3 på toppen av posen, 12-voltskompressor med tetningsmiddelpatron 4 inni posen.
Se relevant avsnitt for mer informasjon om Midlertidig reparasjonssett for punktert dekk.
Med reservehjul
5.Hjulmutternøkkel.For å fjerne hjulbolter og heve/senke jekken.
6.Jekk.Brukes til å heve bilen.
7.Verktøy for fjerning av hjulbolt/felg (utstyrsavhengig).Hvis det finnes i bilen, brukes det til å fjerne hjulboltdekslene på lettmetallfelger eller pynteringen på stålfelger.
8.Stuss for "sikkerhetshjulbolter".For å tilpasse hjulmutternøkkelen til de spesielle "sikkerhetsboltene".
NOTIC E
Se relevant avsnitt for mer informasjon om Reservehjul.
WARNI NG
Alle disse verktøyene er spesifikke for din bil og kan variere avhengig av utstyr.Ikke bruk dem til andre formål.
NOTIC E
Jekken må kun brukes til å skifte hjul med et
skadet eller punktert dekk.Jekken krever ikke noe vedlikehold.Jekken oppfyller europeiske standarder, som definert av maskindirektivet 2006/42/EF.
NOTIC E
Visse deler av jekken, slik som skruegjengene eller leddene kan føre til skade: unngå å berøre dem.Fjern grundig alle spor av smørefett.

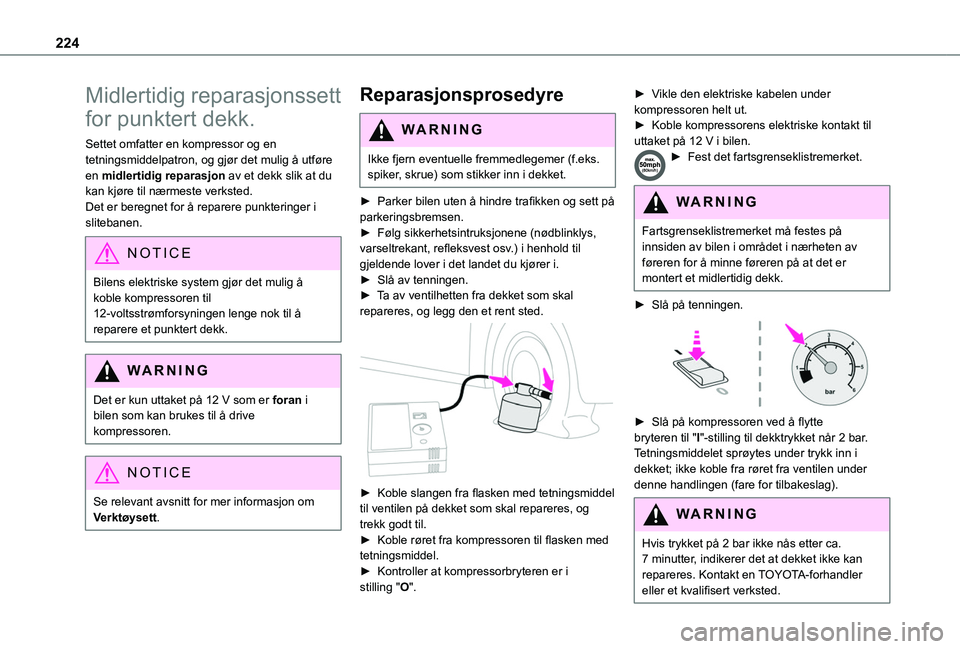

224
Midlertidig reparasjonssett
for punktert dekk.
Settet omfatter en kompressor og en tetningsmiddelpatron, og gjør det mulig å utføre en midlertidig reparasjon av et dekk slik at du kan kjøre til nærmeste verksted.Det er beregnet for å reparere punkteringer i slitebanen.
NOTIC E
Bilens elektriske system gjør det mulig å koble kompressoren til 12-voltsstrømforsyningen lenge nok til å reparere et punktert dekk.
WARNI NG
Det er kun uttaket på 12 V som er foran i bilen som kan brukes til å drive kompressoren.
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøysett.
Reparasjonsprosedyre
WARNI NG
Ikke fjern eventuelle fremmedlegemer (f.eks. spiker, skrue) som stikker inn i dekket.
► Parker bilen uten å hindre trafikken og sett på parkeringsbremsen.► Følg sikkerhetsintruksjonene (nødblinklys,
varseltrekant, refleksvest osv.) i henhold til gjeldende lover i det landet du kjører i.► Slå av tenningen.► Ta av ventilhetten fra dekket som skal repareres, og legg den et rent sted.

► Koble slangen fra flasken med tetningsmiddel til ventilen på dekket som skal repareres, og trekk godt til.► Koble røret fra kompressoren til flasken med tetningsmiddel.► Kontroller at kompressorbryteren er i stilling "O".
► Vikle den elektriske kabelen under kompressoren helt ut.► Koble kompressorens elektriske kontakt til uttaket på 12 V i bilen.► Fest det fartsgrenseklistremerket.
WARNI NG
Fartsgrenseklistremerket må festes på
innsiden av bilen i området i nærheten av føreren for å minne føreren på at det er montert et midlertidig dekk.
► Slå på tenningen.

► Slå på kompressoren ved å flytte bryteren til "I"-stilling til dekktrykket når 2 bar.
Tetningsmiddelet sprøytes under trykk inn i dekket; ikke koble fra røret fra ventilen under denne handlingen (fare for tilbakeslag).
WARNI NG
Hvis trykket på 2 bar ikke nås etter ca.
7 minutter, indikerer det at dekket ikke kan repareres. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.

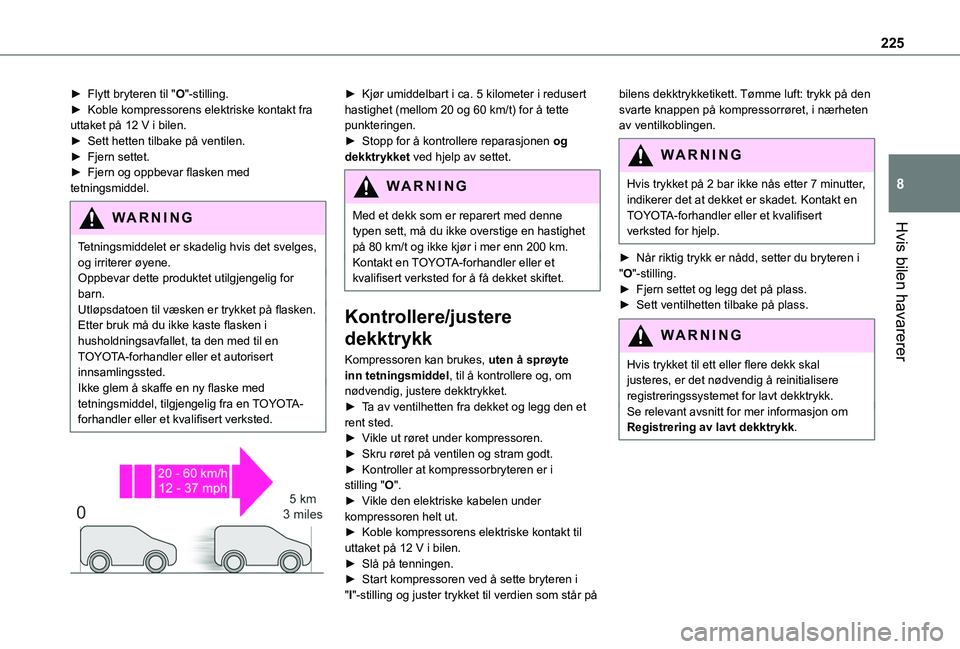

225
Hvis bilen havarerer
8
► Flytt bryteren til "O"-stilling.► Koble kompressorens elektriske kontakt fra uttaket på 12 V i bilen.► Sett hetten tilbake på ventilen.► Fjern settet.► Fjern og oppbevar flasken med tetningsmiddel.
WARNI NG
Tetningsmiddelet er skadelig hvis det svelges, og irriterer øyene.Oppbevar dette produktet utilgjengelig for barn.Utløpsdatoen til væsken er trykket på flasken.Etter bruk må du ikke kaste flasken i husholdningsavfallet, ta den med til en TOYOTA-forhandler eller et autorisert innsamlingssted.Ikke glem å skaffe en ny flaske med tetningsmiddel, tilgjengelig fra en TOYOTA-forhandler eller et kvalifisert verksted.


► Kjør umiddelbart i ca. 5 kilometer i redusert hastighet (mellom 20 og 60 km/t) for å tette punkteringen.► Stopp for å kontrollere reparasjonen og dekktrykket ved hjelp av settet.
WARNI NG
Med et dekk som er reparert med denne typen sett, må du ikke overstige en hastighet
på 80 km/t og ikke kjør i mer enn 200 km.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få dekket skiftet.
Kontrollere/justere
dekktrykk
Kompressoren kan brukes, uten å sprøyte inn tetningsmiddel, til å kontrollere og, om nødvendig, justere dekktrykket.► Ta av ventilhetten fra dekket og legg den et rent sted.► Vikle ut røret under kompressoren.► Skru røret på ventilen og stram godt.► Kontroller at kompressorbryteren er i stilling "O".► Vikle den elektriske kabelen under kompressoren helt ut.► Koble kompressorens elektriske kontakt til uttaket på 12 V i bilen.► Slå på tenningen.► Start kompressoren ved å sette bryteren i "I"-stilling og juster trykket til verdien som står på
bilens dekktrykketikett. Tømme luft: trykk på den svarte knappen på kompressorrøret, i nærheten av ventilkoblingen.
WARNI NG
Hvis trykket på 2 bar ikke nås etter 7 minutter, indikerer det at dekket er skadet. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for hjelp.
► Når riktig trykk er nådd, setter du bryteren i "O"-stilling.► Fjern settet og legg det på plass.► Sett ventilhetten tilbake på plass.
WARNI NG
Hvis trykket til ett eller flere dekk skal justeres, er det nødvendig å reinitialisere registreringssystemet for lavt dekktrykk.Se relevant avsnitt for mer informasjon om Registrering av lavt dekktrykk.

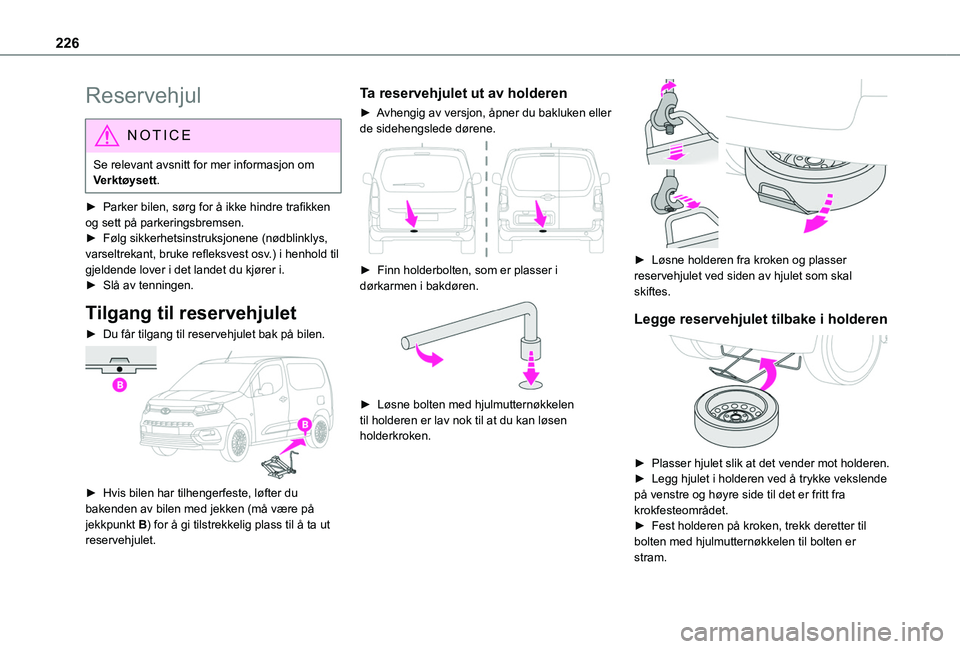

226
Reservehjul
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøysett.
► Parker bilen, sørg for å ikke hindre trafikken og sett på parkeringsbremsen.► Følg sikkerhetsinstruksjonene (nødblinklys, varseltrekant, bruke refleksvest osv.) i henhold til gjeldende lover i det landet du kjører i.► Slå av tenningen.
Tilgang til reservehjulet
► Du får tilgang til reservehjulet bak på bilen.

► Hvis bilen har tilhengerfeste, løfter du bakenden av bilen med jekken (må være på jekkpunkt B) for å gi tilstrekkelig plass til å ta ut reservehjulet.
Ta reservehjulet ut av holderen
► Avhengig av versjon, åpner du bakluken eller de sidehengslede dørene.

► Finn holderbolten, som er plasser i dørkarmen i bakdøren.

► Løsne bolten med hjulmutternøkkelen til holderen er lav nok til at du kan løsen holderkroken.

► Løsne holderen fra kroken og plasser reservehjulet ved siden av hjulet som skal skiftes.
Legge reservehjulet tilbake i holderen

► Plasser hjulet slik at det vender mot holderen.► Legg hjulet i holderen ved å trykke vekslende på venstre og høyre side til det er fritt fra krokfesteområdet.► Fest holderen på kroken, trekk deretter til bolten med hjulmutternøkkelen til bolten er stram.

227
Hvis bilen havarerer
8

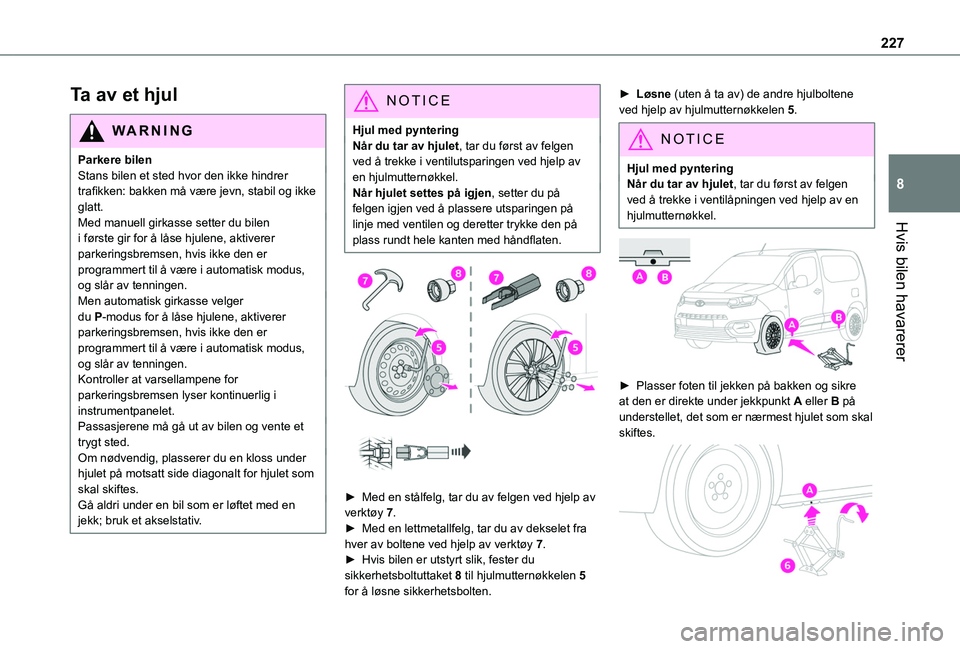

Ta av et hjul
WARNI NG
Parkere bilenStans bilen et sted hvor den ikke hindrer trafikken: bakken må være jevn, stabil og ikke glatt.Med manuell girkasse setter du bilen i første gir for å låse hjulene, aktiverer parkeringsbremsen, hvis ikke den er programmert til å være i automatisk modus, og slår av tenningen.Men automatisk girkasse velger du P-modus for å låse hjulene, aktiverer parkeringsbremsen, hvis ikke den er programmert til å være i automatisk modus, og slår av tenningen.Kontroller at varsellampene for parkeringsbremsen lyser kontinuerlig i instrumentpanelet.Passasjerene må gå ut av bilen og vente et trygt sted.
Om nødvendig, plasserer du en kloss under hjulet på motsatt side diagonalt for hjulet som skal skiftes.Gå aldri under en bil som er løftet med en jekk; bruk et akselstativ.
NOTIC E
Hjul med pynteringNår du tar av hjulet, tar du først av felgen ved å trekke i ventilutsparingen ved hjelp av en hjulmutternøkkel.Når hjulet settes på igjen, setter du på felgen igjen ved å plassere utsparingen på linje med ventilen og deretter trykke den på plass rundt hele kanten med håndflaten.


► Med en stålfelg, tar du av felgen ved hjelp av verktøy 7.► Med en lettmetallfelg, tar du av dekselet fra hver av boltene ved hjelp av verktøy 7.
► Hvis bilen er utstyrt slik, fester du sikkerhetsboltuttaket 8 til hjulmutternøkkelen 5 for å løsne sikkerhetsbolten.
► Løsne (uten å ta av) de andre hjulboltene ved hjelp av hjulmutternøkkelen 5.
NOTIC E
Hjul med pynteringNår du tar av hjulet, tar du først av felgen ved å trekke i ventilåpningen ved hjelp av en hjulmutternøkkel.


► Plasser foten til jekken på bakken og sikre at den er direkte under jekkpunkt A eller B på understellet, det som er nærmest hjulet som skal skiftes.

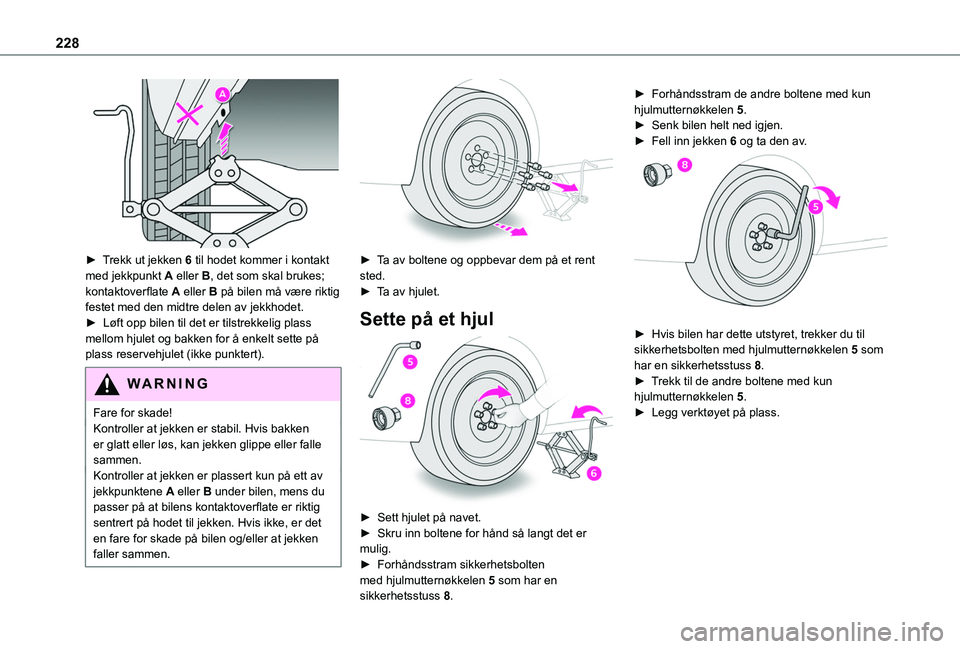

228

► Trekk ut jekken 6 til hodet kommer i kontakt med jekkpunkt A eller B, det som skal brukes; kontaktoverflate A eller B på bilen må være riktig festet med den midtre delen av jekkhodet.► Løft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for å enkelt sette på plass reservehjulet (ikke punktert).
WARNI NG
Fare for skade!Kontroller at jekken er stabil. Hvis bakken
er glatt eller løs, kan jekken glippe eller falle sammen.Kontroller at jekken er plassert kun på ett av jekkpunktene A eller B under bilen, mens du passer på at bilens kontaktoverflate er riktig sentrert på hodet til jekken. Hvis ikke, er det en fare for skade på bilen og/eller at jekken faller sammen.


► Ta av boltene og oppbevar dem på et rent sted.► Ta av hjulet.
Sette på et hjul

► Sett hjulet på navet.► Skru inn boltene for hånd så langt det er mulig.► Forhåndsstram sikkerhetsbolten med hjulmutternøkkelen 5 som har en sikkerhetsstuss 8.
► Forhåndsstram de andre boltene med kun hjulmutternøkkelen 5.► Senk bilen helt ned igjen.► Fell inn jekken 6 og ta den av.

► Hvis bilen har dette utstyret, trekker du til sikkerhetsbolten med hjulmutternøkkelen 5 som har en sikkerhetsstuss 8.► Trekk til de andre boltene med kun hjulmutternøkkelen 5.► Legg verktøyet på plass.

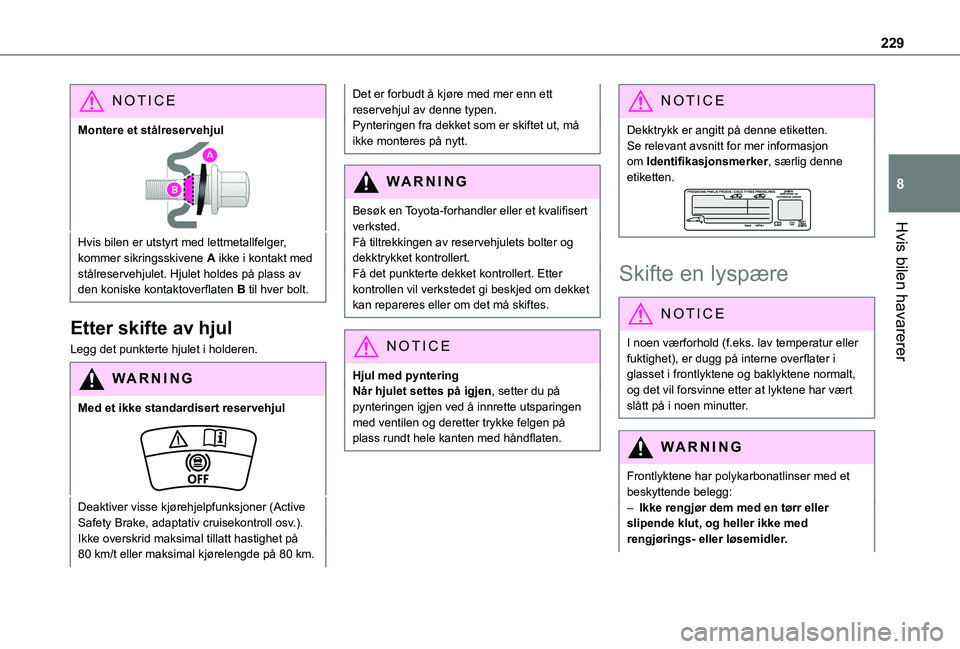

229
Hvis bilen havarerer
8
NOTIC E
Montere et stålreservehjul
Hvis bilen er utstyrt med lettmetallfelger,
kommer sikringsskivene A ikke i kontakt med stålreservehjulet. Hjulet holdes på plass av den koniske kontaktoverflaten B til hver bolt.
Etter skifte av hjul
Legg det punkterte hjulet i holderen.
WARNI NG
Med et ikke standardisert reservehjul
Deaktiver visse kjørehjelpfunksjoner (Active Safety Brake, adaptativ cruisekontroll osv.).Ikke overskrid maksimal tillatt hastighet på
80 km/t eller maksimal kjørelengde på 80 km.
Det er forbudt å kjøre med mer enn ett reservehjul av denne typen.Pynteringen fra dekket som er skiftet ut, må ikke monteres på nytt.
WARNI NG
Besøk en Toyota-forhandler eller et kvalifisert verksted.Få tiltrekkingen av reservehjulets bolter og
dekktrykket kontrollert.Få det punkterte dekket kontrollert. Etter kontrollen vil verkstedet gi beskjed om dekket kan repareres eller om det må skiftes.
NOTIC E
Hjul med pynteringNår hjulet settes på igjen, setter du på pynteringen igjen ved å innrette utsparingen med ventilen og deretter trykke felgen på plass rundt hele kanten med håndflaten.
NOTIC E
Dekktrykk er angitt på denne etiketten.Se relevant avsnitt for mer informasjon om Identifikasjonsmerker, særlig denne etiketten.
Skifte en lyspære
NOTIC E
I noen værforhold (f.eks. lav temperatur eller fuktighet), er dugg på interne overflater i glasset i frontlyktene og baklyktene normalt, og det vil forsvinne etter at lyktene har vært slått på i noen minutter.
WARNI NG
Frontlyktene har polykarbonatlinser med et beskyttende belegg:– Ikke rengjør dem med en tørr eller slipende klut, og heller ikke med rengjørings- eller løsemidler.

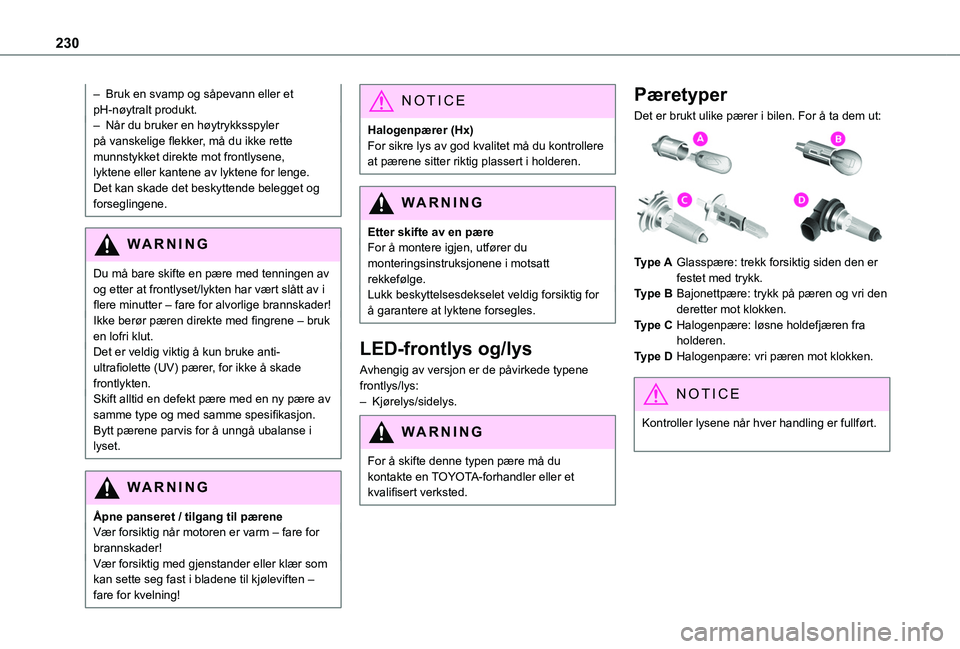

230
– Bruk en svamp og såpevann eller et pH-nøytralt produkt.– Når du bruker en høytrykksspyler på vanskelige flekker, må du ikke rette munnstykket direkte mot frontlysene, lyktene eller kantene av lyktene for lenge. Det kan skade det beskyttende belegget og forseglingene.
WARNI NG
Du må bare skifte en pære med tenningen av og etter at frontlyset/lykten har vært slått av i flere minutter – fare for alvorlige brannskader!Ikke berør pæren direkte med fingrene – bruk en lofri klut.Det er veldig viktig å kun bruke anti-ultrafiolette (UV) pærer, for ikke å skade frontlykten.Skift alltid en defekt pære med en ny pære av samme type og med samme spesifikasjon. Bytt pærene parvis for å unngå ubalanse i lyset.
WARNI NG
Åpne panseret / tilgang til pæreneVær forsiktig når motoren er varm – fare for brannskader!Vær forsiktig med gjenstander eller klær som kan sette seg fast i bladene til kjøleviften – fare for kvelning!
NOTIC E
Halogenpærer (Hx)For sikre lys av god kvalitet må du kontrollere at pærene sitter riktig plassert i holderen.
WARNI NG
Etter skifte av en pæreFor å montere igjen, utfører du monteringsinstruksjonene i motsatt rekkefølge.Lukk beskyttelsesdekselet veldig forsiktig for å garantere at lyktene forsegles.
LED-frontlys og/lys
Avhengig av versjon er de påvirkede typene frontlys/lys:– Kjørelys/sidelys.
WARNI NG
For å skifte denne typen pære må du kontakte en TOYOTA-forhandler eller et kvalifisert verksted.
Pæretyper
Det er brukt ulike pærer i bilen. For å ta dem ut:

Type AGlasspære: trekk forsiktig siden den er festet med trykk.
Type BBajonettpære: trykk på pæren og vri den deretter mot klokken.
Type CHalogenpære: løsne holdefjæren fra holderen.
Type DHalogenpære: vri pæren mot klokken.
NOTIC E
Kontroller lysene når hver handling er fullført.
