TOYOTA PROACE CITY VERSO EV 2021 Instruksjoner for bruk (in Norwegian)

231
Hvis bilen havarerer
8
Frontlykter
Se relevant avsnitt for mer informasjon om å Skifte en lyspære og spesielt lyspæretypene.

1.Sidelys/kjørelys.Type A, W21 / 5 W
2.Fjernlys.Type C, H1
3.Nærlys.Type C, H7
4.Blinklys.Type B, P21W
5.Tåkelys.Type D, H11
Sideforsterker for blinklys
Type A, WY5W-5W (oransje)

– Skyv forsterkeren mot bakenden av bilen og slipp den.– Når du setter den på igjen, fester du forsterkeren mot fronten og fører den deretter tilbake mot bakenden.Oransje pærer (blinklys og sideforsterker) må erstattes med pærer med identisk spesifikasjon og farge.
Nærlys
Type C, H7

232

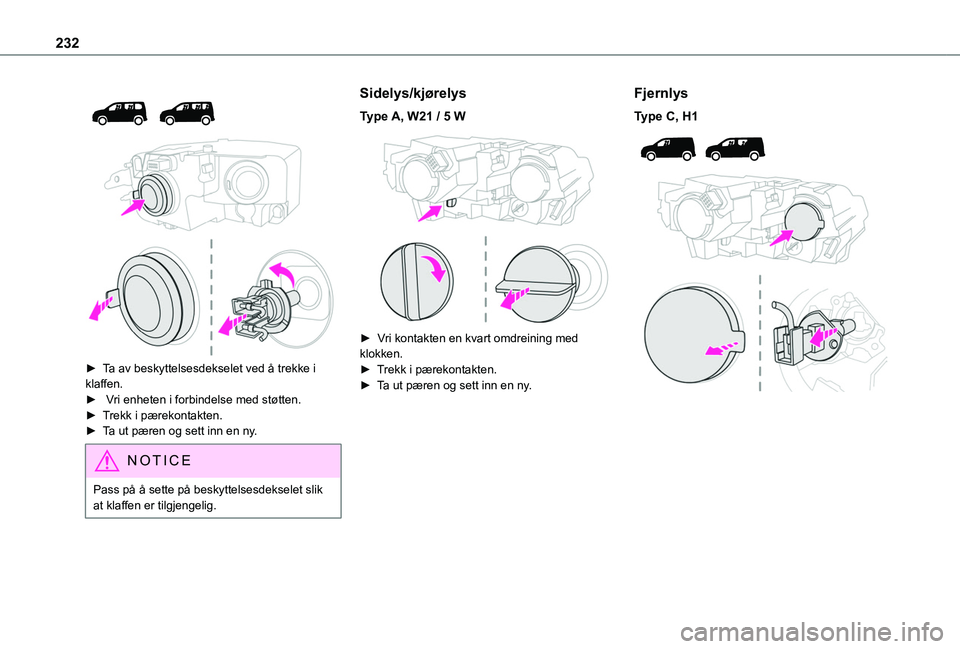

► Ta av beskyttelsesdekselet ved å trekke i klaffen. ► Vri enheten i forbindelse med støtten.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
NOTIC E
Pass på å sette på beskyttelsesdekselet slik at klaffen er tilgjengelig.
Sidelys/kjørelys
Type A, W21 / 5 W

► Vri kontakten en kvart omdreining med klokken.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
Fjernlys
Type C, H1

233
Hvis bilen havarerer
8

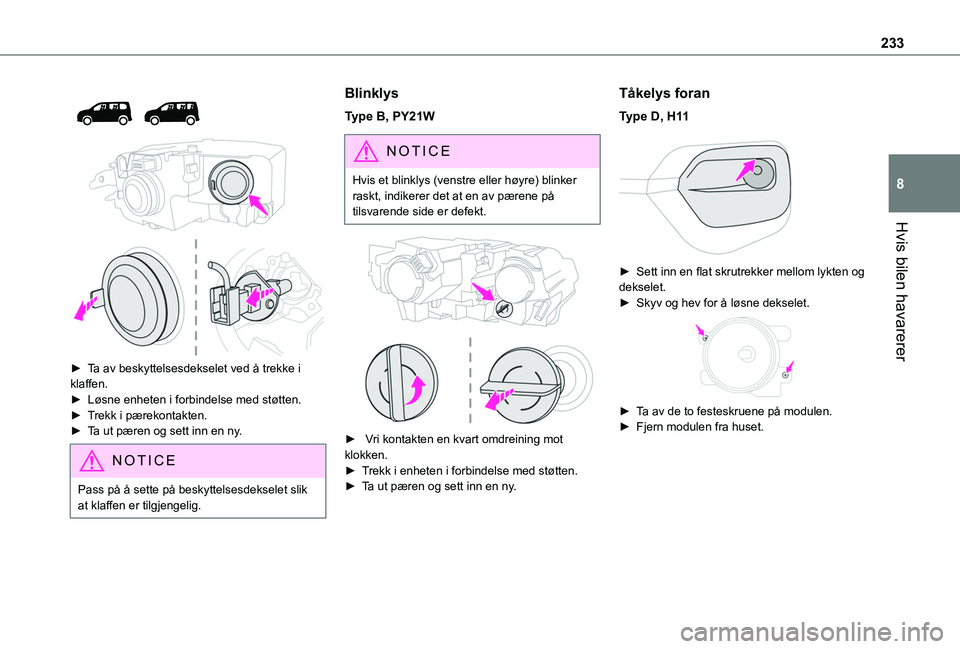

► Ta av beskyttelsesdekselet ved å trekke i klaffen.► Løsne enheten i forbindelse med støtten.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
NOTIC E
Pass på å sette på beskyttelsesdekselet slik at klaffen er tilgjengelig.
Blinklys
Type B, PY21W
NOTIC E
Hvis et blinklys (venstre eller høyre) blinker raskt, indikerer det at en av pærene på tilsvarende side er defekt.


► Vri kontakten en kvart omdreining mot klokken.► Trekk i enheten i forbindelse med støtten.
► Ta ut pæren og sett inn en ny.
Tåkelys foran
Type D, H11

► Sett inn en flat skrutrekker mellom lykten og dekselet.► Skyv og hev for å løsne dekselet.

► Ta av de to festeskruene på modulen.► Fjern modulen fra huset.

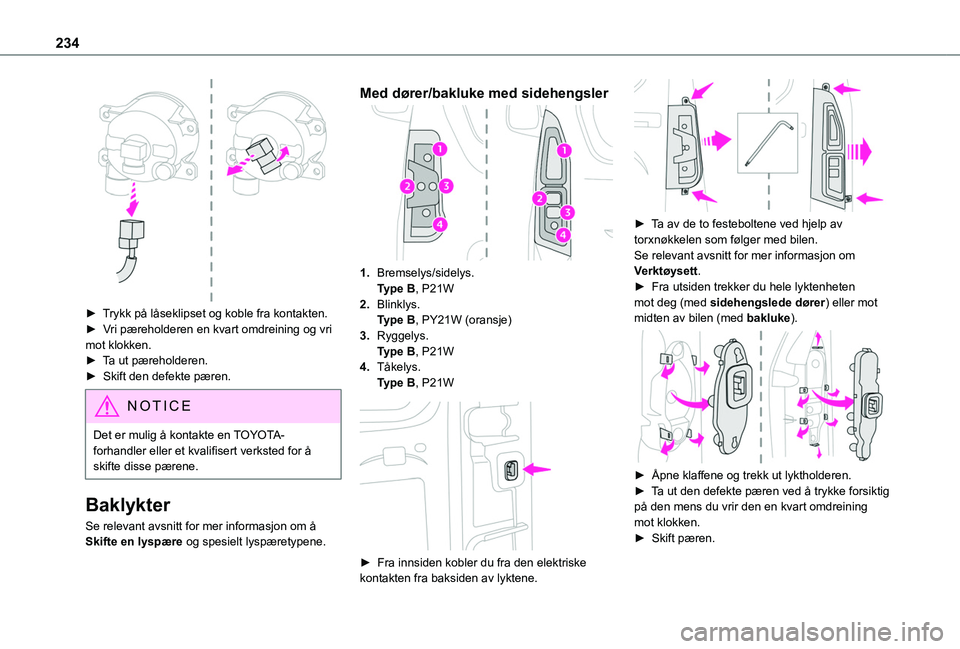

234

► Trykk på låseklipset og koble fra kontakten.► Vri pæreholderen en kvart omdreining og vri mot klokken.► Ta ut pæreholderen.► Skift den defekte pæren.
NOTIC E
Det er mulig å kontakte en TOYOTA-forhandler eller et kvalifisert verksted for å skifte disse pærene.
Baklykter
Se relevant avsnitt for mer informasjon om å Skifte en lyspære og spesielt lyspæretypene.
Med dører/bakluke med sidehengsler
1.Bremselys/sidelys.Type B, P21W
2.Blinklys.Type B, PY21W (oransje)
3.Ryggelys.Type B, P21W
4.Tåkelys.Type B, P21W

► Fra innsiden kobler du fra den elektriske kontakten fra baksiden av lyktene.

► Ta av de to festeboltene ved hjelp av torxnøkkelen som følger med bilen.
Se relevant avsnitt for mer informasjon om Verktøysett.► Fra utsiden trekker du hele lyktenheten mot deg (med sidehengslede dører) eller mot midten av bilen (med bakluke).

► Åpne klaffene og trekk ut lyktholderen.► Ta ut den defekte pæren ved å trykke forsiktig på den mens du vrir den en kvart omdreining mot klokken.► Skift pæren.

235
Hvis bilen havarerer
8

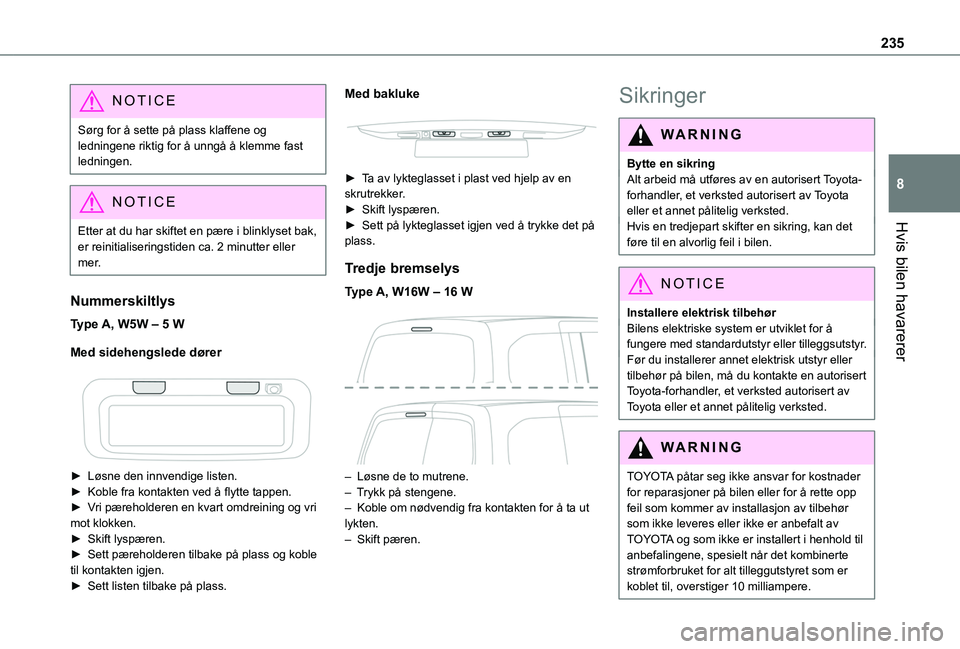

NOTIC E
Sørg for å sette på plass klaffene og ledningene riktig for å unngå å klemme fast ledningen.
NOTIC E
Etter at du har skiftet en pære i blinklyset bak,
er reinitialiseringstiden ca. 2 minutter eller mer.
Nummerskiltlys
Type A, W5W – 5 W
Med sidehengslede dører


► Løsne den innvendige listen.
► Koble fra kontakten ved å flytte tappen.► Vri pæreholderen en kvart omdreining og vri mot klokken.► Skift lyspæren.► Sett pæreholderen tilbake på plass og koble til kontakten igjen.► Sett listen tilbake på plass.
Med bakluke


► Ta av lykteglasset i plast ved hjelp av en skrutrekker.► Skift lyspæren.► Sett på lykteglasset igjen ved å trykke det på plass.
Tredje bremselys
Type A, W16W – 16 W

– Løsne de to mutrene.– Trykk på stengene.– Koble om nødvendig fra kontakten for å ta ut lykten.– Skift pæren.
Sikringer
WARNI NG
Bytte en sikringAlt arbeid må utføres av en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.Hvis en tredjepart skifter en sikring, kan det føre til en alvorlig feil i bilen.
NOTIC E
Installere elektrisk tilbehørBilens elektriske system er utviklet for å fungere med standardutstyr eller tilleggsutstyr.Før du installerer annet elektrisk utstyr eller tilbehør på bilen, må du kontakte en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
WARNI NG
TOYOTA påtar seg ikke ansvar for kostnader for reparasjoner på bilen eller for å rette opp feil som kommer av installasjon av tilbehør som ikke leveres eller ikke er anbefalt av TOYOTA og som ikke er installert i henhold til
anbefalingene, spesielt når det kombinerte strømforbruket for alt tilleggutstyret som er koblet til, overstiger 10 milliampere.

236

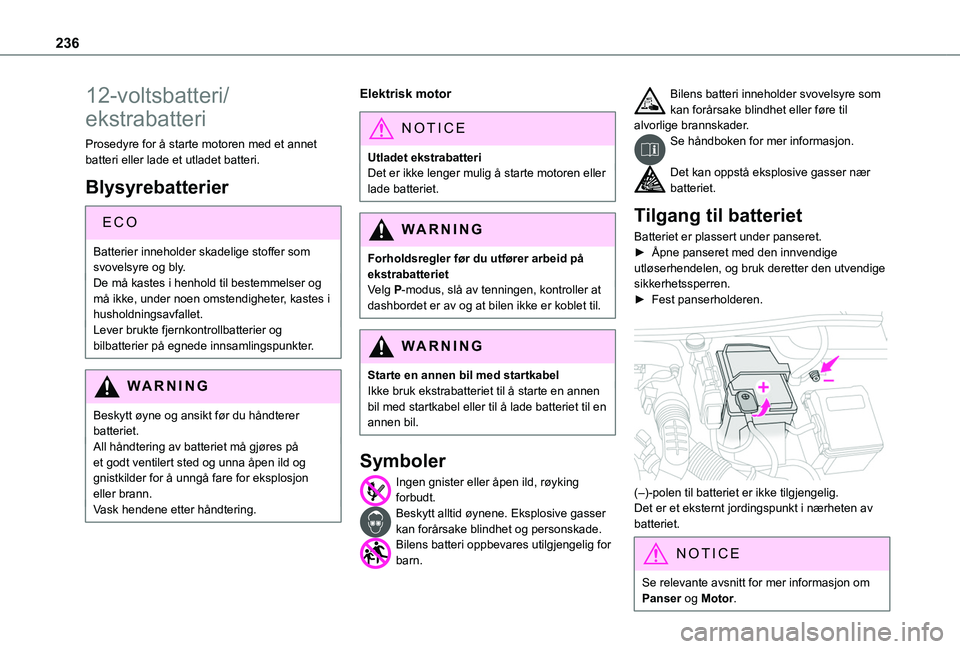

12-voltsbatteri/
ekstrabatteri
Prosedyre for å starte motoren med et annet batteri eller lade et utladet batteri.
Blysyrebatterier
ECO
Batterier inneholder skadelige stoffer som svovelsyre og bly.De må kastes i henhold til bestemmelser og må ikke, under noen omstendigheter, kastes i husholdningsavfallet.Lever brukte fjernkontrollbatterier og bilbatterier på egnede innsamlingspunkter.
WARNI NG
Beskytt øyne og ansikt før du håndterer batteriet.All håndtering av batteriet må gjøres på et godt ventilert sted og unna åpen ild og gnistkilder for å unngå fare for eksplosjon eller brann.Vask hendene etter håndtering.
Elektrisk motor
NOTIC E
Utladet ekstrabatteriDet er ikke lenger mulig å starte motoren eller lade batteriet.
WARNI NG
Forholdsregler før du utfører arbeid på ekstrabatterietVelg P-modus, slå av tenningen, kontroller at dashbordet er av og at bilen ikke er koblet til.
WARNI NG
Starte en annen bil med startkabelIkke bruk ekstrabatteriet til å starte en annen bil med startkabel eller til å lade batteriet til en annen bil.
Symboler
Ingen gnister eller åpen ild, røyking forbudt. Beskytt alltid øynene. Eksplosive gasser kan forårsake blindhet og personskade.Bilens batteri oppbevares utilgjengelig for barn.
Bilens batteri inneholder svovelsyre som kan forårsake blindhet eller føre til alvorlige brannskader.Se håndboken for mer informasjon.
Det kan oppstå eksplosive gasser nær batteriet.
Tilgang til batteriet
Batteriet er plassert under panseret.► Åpne panseret med den innvendige utløserhendelen, og bruk deretter den utvendige sikkerhetssperren.► Fest panserholderen.

(–)-polen til batteriet er ikke tilgjengelig.Det er et eksternt jordingspunkt i nærheten av batteriet.
NOTIC E
Se relevante avsnitt for mer informasjon om Panser og Motor.

237
Hvis bilen havarerer
8

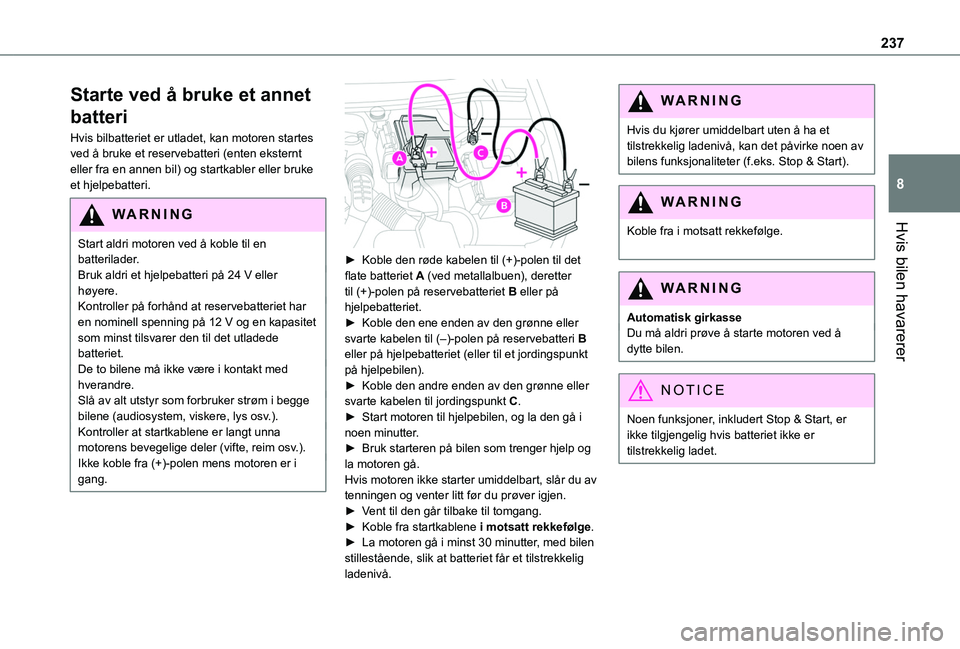

Starte ved å bruke et annet
batteri
Hvis bilbatteriet er utladet, kan motoren startes ved å bruke et reservebatteri (enten eksternt eller fra en annen bil) og startkabler eller bruke et hjelpebatteri.
WARNI NG
Start aldri motoren ved å koble til en batterilader.Bruk aldri et hjelpebatteri på 24 V eller høyere.Kontroller på forhånd at reservebatteriet har en nominell spenning på 12 V og en kapasitet som minst tilsvarer den til det utladede batteriet.De to bilene må ikke være i kontakt med hverandre.Slå av alt utstyr som forbruker strøm i begge bilene (audiosystem, viskere, lys osv.).Kontroller at startkablene er langt unna motorens bevegelige deler (vifte, reim osv.).Ikke koble fra (+)-polen mens motoren er i gang.


► Koble den røde kabelen til (+)-polen til det flate batteriet A (ved metallalbuen), deretter til (+)-polen på reservebatteriet B eller på hjelpebatteriet.► Koble den ene enden av den grønne eller svarte kabelen til (–)-polen på reservebatteri B eller på hjelpebatteriet (eller til et jordingspunkt på hjelpebilen).► Koble den andre enden av den grønne eller svarte kabelen til jordingspunkt C.► Start motoren til hjelpebilen, og la den gå i noen minutter.► Bruk starteren på bilen som trenger hjelp og la motoren gå.Hvis motoren ikke starter umiddelbart, slår du av tenningen og venter litt før du prøver igjen.► Vent til den går tilbake til tomgang.► Koble fra startkablene i motsatt rekkefølge.► La motoren gå i minst 30 minutter, med bilen stillestående, slik at batteriet får et tilstrekkelig ladenivå.
WARNI NG
Hvis du kjører umiddelbart uten å ha et tilstrekkelig ladenivå, kan det påvirke noen av bilens funksjonaliteter (f.eks. Stop & Start).
WARNI NG
Koble fra i motsatt rekkefølge.
WARNI NG
Automatisk girkasseDu må aldri prøve å starte motoren ved å dytte bilen.
NOTIC E
Noen funksjoner, inkludert Stop & Start, er ikke tilgjengelig hvis batteriet ikke er tilstrekkelig ladet.

238

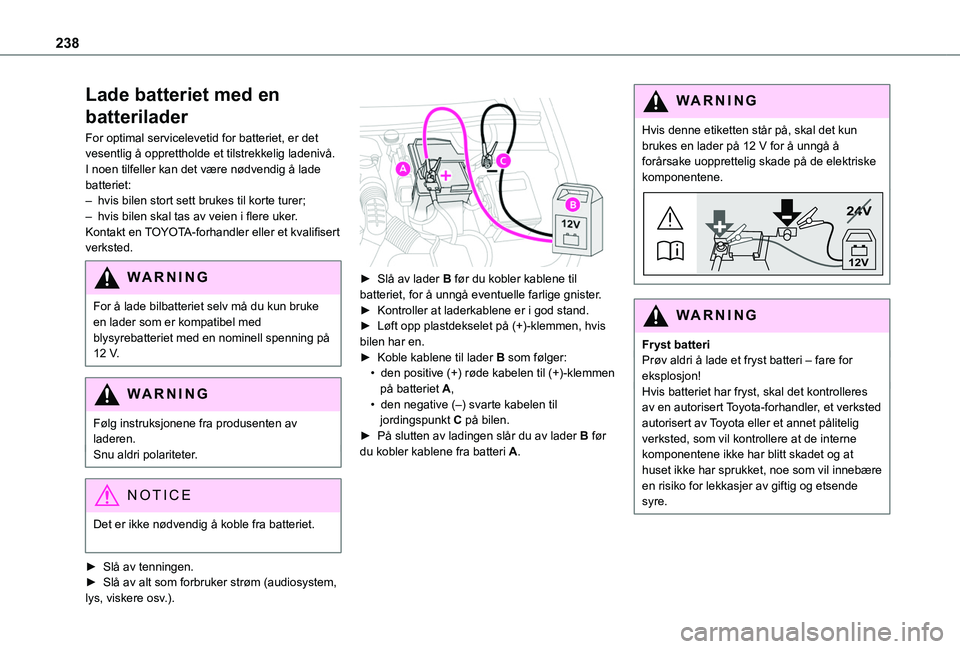

Lade batteriet med en
batterilader
For optimal servicelevetid for batteriet, er det vesentlig å opprettholde et tilstrekkelig ladenivå.I noen tilfeller kan det være nødvendig å lade batteriet:– hvis bilen stort sett brukes til korte turer;– hvis bilen skal tas av veien i flere uker.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.
WARNI NG
For å lade bilbatteriet selv må du kun bruke en lader som er kompatibel med blysyrebatteriet med en nominell spenning på 12 V.
WARNI NG
Følg instruksjonene fra produsenten av laderen.Snu aldri polariteter.
NOTIC E
Det er ikke nødvendig å koble fra batteriet.
► Slå av tenningen.► Slå av alt som forbruker strøm (audiosystem, lys, viskere osv.).


► Slå av lader B før du kobler kablene til batteriet, for å unngå eventuelle farlige gnister.► Kontroller at laderkablene er i god stand.► Løft opp plastdekselet på (+)-klemmen, hvis bilen har en.► Koble kablene til lader B som følger:• den positive (+) røde kabelen til (+)-klemmen på batteriet A,• den negative (–) svarte kabelen til jordingspunkt C på bilen.► På slutten av ladingen slår du av lader B før du kobler kablene fra batteri A.
WARNI NG
Hvis denne etiketten står på, skal det kun brukes en lader på 12 V for å unngå å forårsake uopprettelig skade på de elektriske komponentene.
24V
12V
WARNI NG
Fryst batteriPrøv aldri å lade et fryst batteri – fare for eksplosjon!Hvis batteriet har fryst, skal det kontrolleres av en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted, som vil kontrollere at de interne komponentene ikke har blitt skadet og at huset ikke har sprukket, noe som vil innebære en risiko for lekkasjer av giftig og etsende syre.

239
Hvis bilen havarerer
8

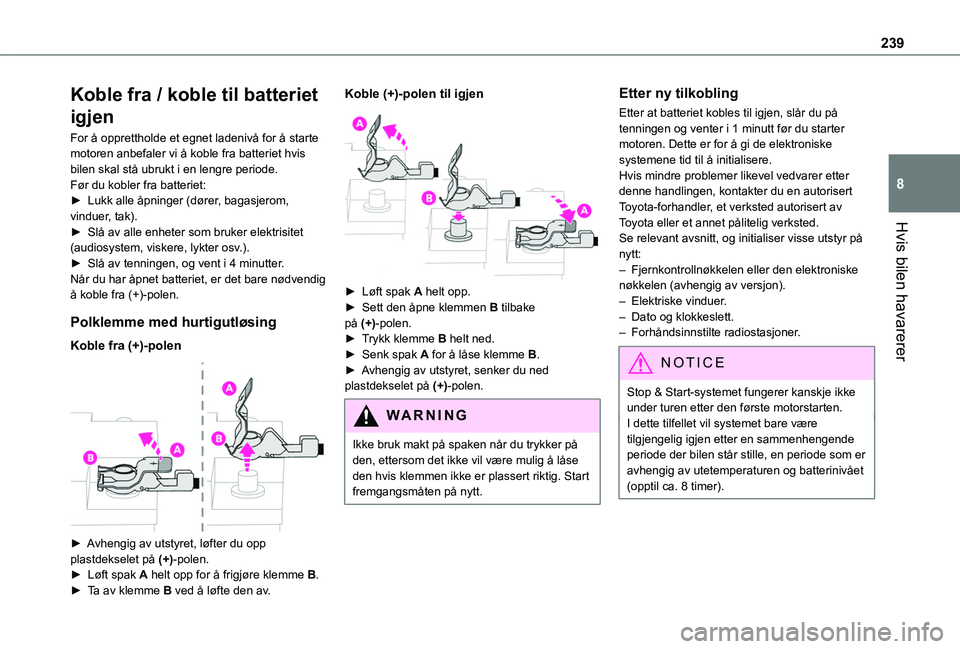

Koble fra / koble til batteriet
igjen
For å opprettholde et egnet ladenivå for å starte motoren anbefaler vi å koble fra batteriet hvis bilen skal stå ubrukt i en lengre periode.Før du kobler fra batteriet:► Lukk alle åpninger (dører, bagasjerom, vinduer, tak).► Slå av alle enheter som bruker elektrisitet (audiosystem, viskere, lykter osv.).► Slå av tenningen, og vent i 4 minutter.Når du har åpnet batteriet, er det bare nødvendig å koble fra (+)-polen.
Polklemme med hurtigutløsing
Koble fra (+)-polen

► Avhengig av utstyret, løfter du opp plastdekselet på (+)-polen.► Løft spak A helt opp for å frigjøre klemme B.► Ta av klemme B ved å løfte den av.
Koble (+)-polen til igjen

► Løft spak A helt opp.► Sett den åpne klemmen B tilbake på (+)-polen.► Trykk klemme B helt ned.► Senk spak A for å låse klemme B.► Avhengig av utstyret, senker du ned plastdekselet på (+)-polen.
WARNI NG
Ikke bruk makt på spaken når du trykker på den, ettersom det ikke vil være mulig å låse den hvis klemmen ikke er plassert riktig. Start fremgangsmåten på nytt.
Etter ny tilkobling
Etter at batteriet kobles til igjen, slår du på tenningen og venter i 1 minutt før du starter motoren. Dette er for å gi de elektroniske systemene tid til å initialisere.Hvis mindre problemer likevel vedvarer etter denne handlingen, kontakter du en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.Se relevant avsnitt, og initialiser visse utstyr på nytt:– Fjernkontrollnøkkelen eller den elektroniske nøkkelen (avhengig av versjon).– Elektriske vinduer.– Dato og klokkeslett.– Forhåndsinnstilte radiostasjoner.
NOTIC E
Stop & Start-systemet fungerer kanskje ikke under turen etter den første motorstarten.I dette tilfellet vil systemet bare være tilgjengelig igjen etter en sammenhengende
periode der bilen står stille, en periode som er avhengig av utetemperaturen og batterinivået (opptil ca. 8 timer).

240

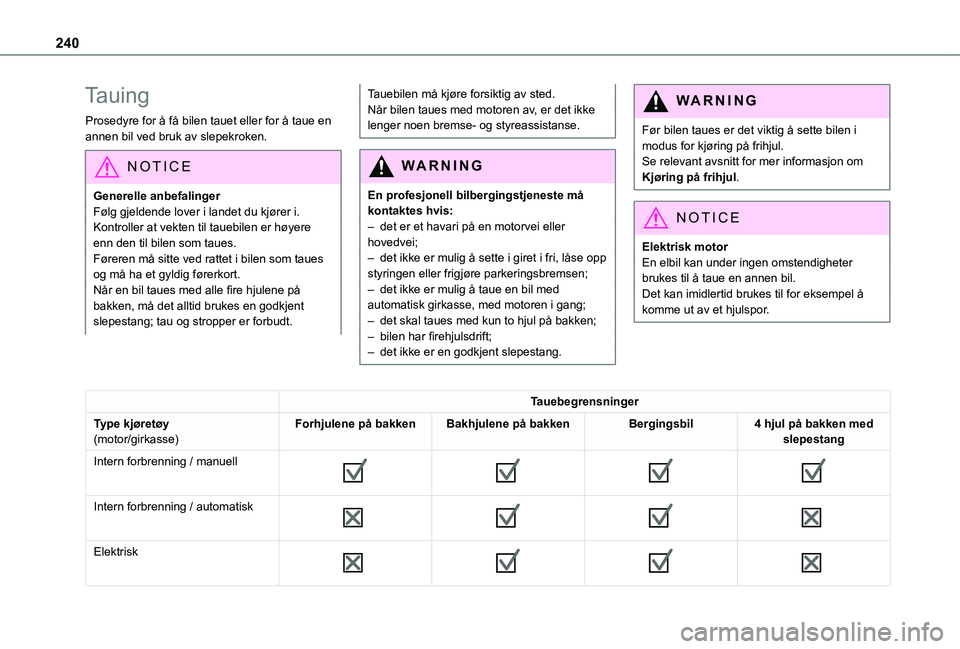

Tauing
Prosedyre for å få bilen tauet eller for å taue en annen bil ved bruk av slepekroken.
NOTIC E
Generelle anbefalingerFølg gjeldende lover i landet du kjører i.Kontroller at vekten til tauebilen er høyere enn den til bilen som taues.Føreren må sitte ved rattet i bilen som taues og må ha et gyldig førerkort.Når en bil taues med alle fire hjulene på bakken, må det alltid brukes en godkjent slepestang; tau og stropper er forbudt.
Tauebilen må kjøre forsiktig av sted.Når bilen taues med motoren av, er det ikke lenger noen bremse- og styreassistanse.
WARNI NG
En profesjonell bilbergingstjeneste må kontaktes hvis:– det er et havari på en motorvei eller hovedvei;
– det ikke er mulig å sette i giret i fri, låse opp styringen eller frigjøre parkeringsbremsen;– det ikke er mulig å taue en bil med automatisk girkasse, med motoren i gang;– det skal taues med kun to hjul på bakken;– bilen har firehjulsdrift;– det ikke er en godkjent slepestang.
WARNI NG
Før bilen taues er det viktig å sette bilen i modus for kjøring på frihjul.Se relevant avsnitt for mer informasjon om Kjøring på frihjul.
NOTIC E
Elektrisk motorEn elbil kan under ingen omstendigheter brukes til å taue en annen bil.Det kan imidlertid brukes til for eksempel å komme ut av et hjulspor.
Tauebegrensninger
Type kjøretøy(motor/girkasse)Forhjulene på bakkenBakhjulene på bakkenBergingsbil4 hjul på bakken med slepestang
Intern forbrenning / manuell







Intern forbrenning / automatisk







Elektrisk
