TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

21Bildregister
OM42A21Varningsblinker, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 554
Toyota parkeringssensor, reglage
*1 . . . . . . . . . . . . . . . . Sid. 278
LDA (Avåkningsvarning), reglage
*1 . . . . . . . . . . . . . . . . Sid. 270
Körlägesväljare
*1 . . . . . . . . . . . . . . . . . . . . . . . Sid. 205, 212, 221
Sportläge, knapp
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 228
Stop & Start, avstängningsknapp
*1. . . . . . . . . . . . . . . . . Sid. 286
Stolvärme, reglage
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 455
Tilläggsvärmare, strömbrytare
*1. . . . . . . . . . . . . . . . . . . Sid. 344
Vindrutetorkare, avfrostare
*1. . . . . . . . . . . . . . . . . . . . . . Sid. 343
AUX-ingång/USB-ingång
*1, 2 . . . . . . . . . . . . . . Sid. 373, 384, 397
Eluttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 454
*1: I förekommande fall
*2: Se instruktionsboken till navi gations- och multimediasystemet.
1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A21SE_(SE).book Page 21 Wednesday, January 21, 2015 6:56 PM

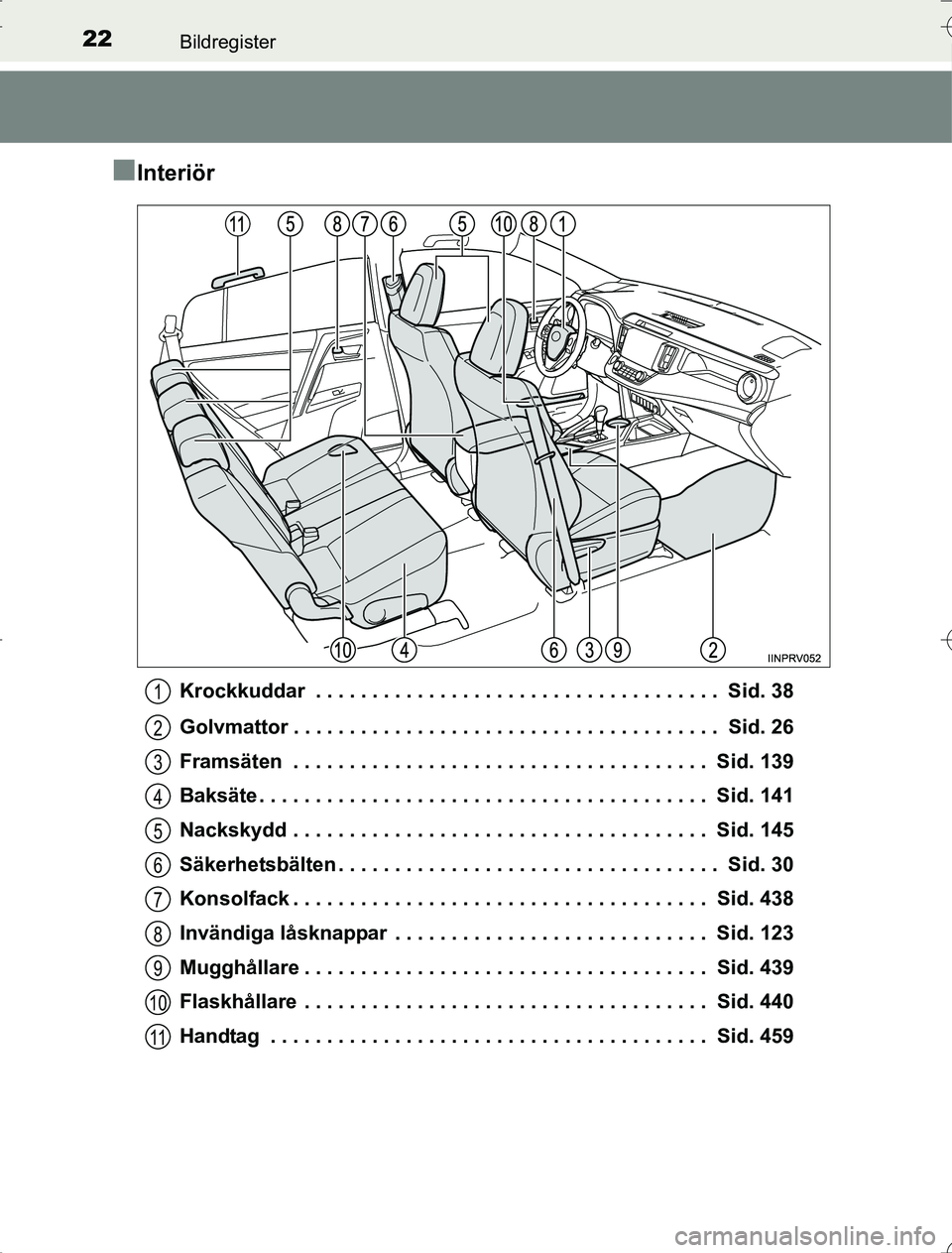

22Bildregister
OM42A21
nInteriör
Krockkuddar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 38
Golvmattor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 26
Framsäten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 139
Baksäte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 141
Nackskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 145
Säkerhetsbälten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 30
Konsolfack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 438
Invändiga låsknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 123
Mugghållare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 439
Flaskhållare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 440
Handtag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 4591
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42A21SE_(SE).book Page 22 Wednesday, January 21, 2015 6:56 PM

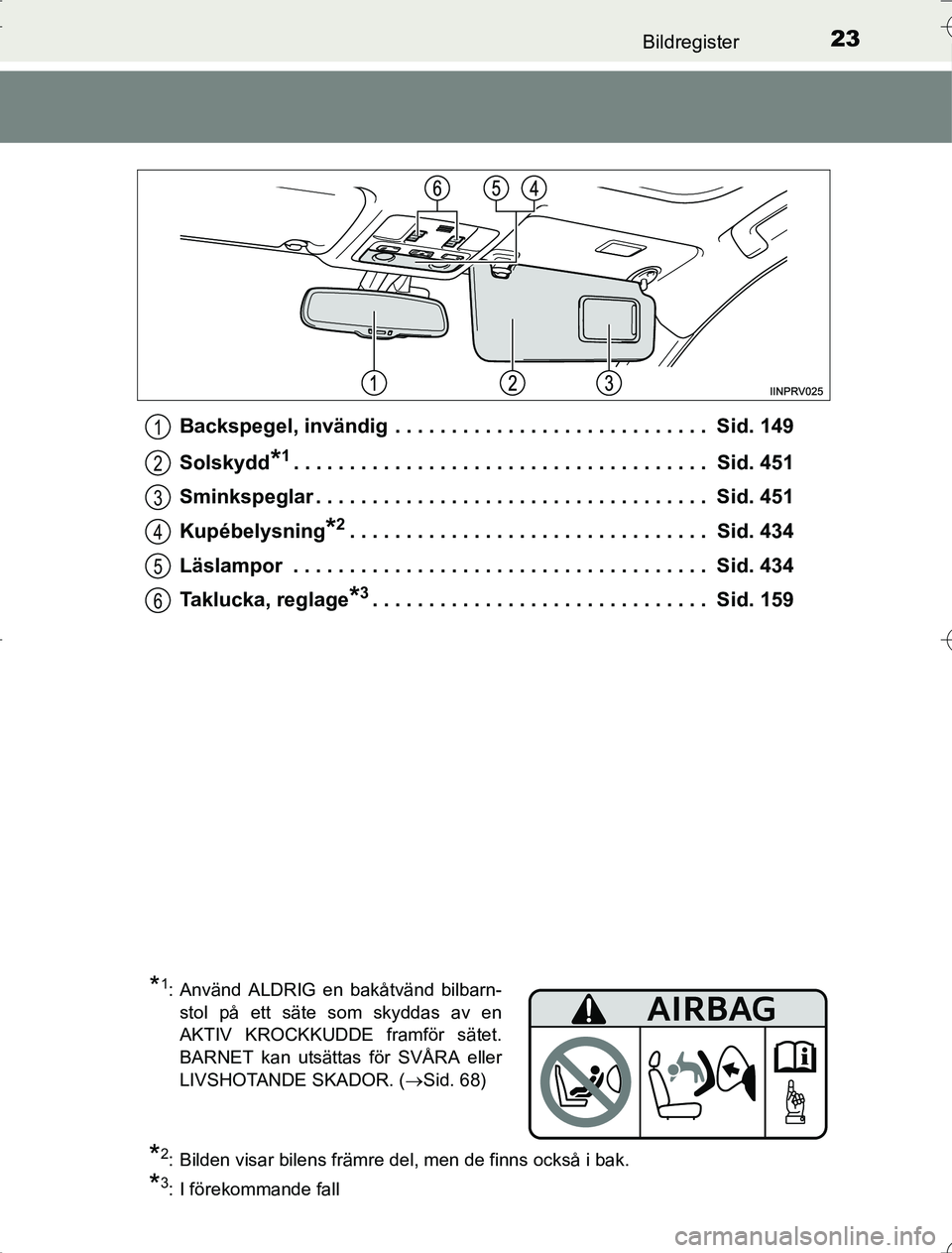

23Bildregister
OM42A21Backspegel, invändig . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 149
Solskydd
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 451
Sminkspeglar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 451
Kupébelysning
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 434
Läslampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 434
Taklucka, reglage
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 159
*2: Bilden visar bilens främre del, men de finns också i bak.
*3: I förekommande fall
1
2
3
4
5
6
*1: Använd ALDRIG en bakåtvänd bilbarn- stol på ett säte som skyddas av en
AKTIV KROCKKUDDE framför sätet.
BARNET kan utsättas för SVÅRA eller
LIVSHOTANDE SKADOR. ( ï‚®Sid. 68)
RAV4_OM_OM42A21SE_(SE).book Page 23 Wednesday, January 21, 2015 6:56 PM

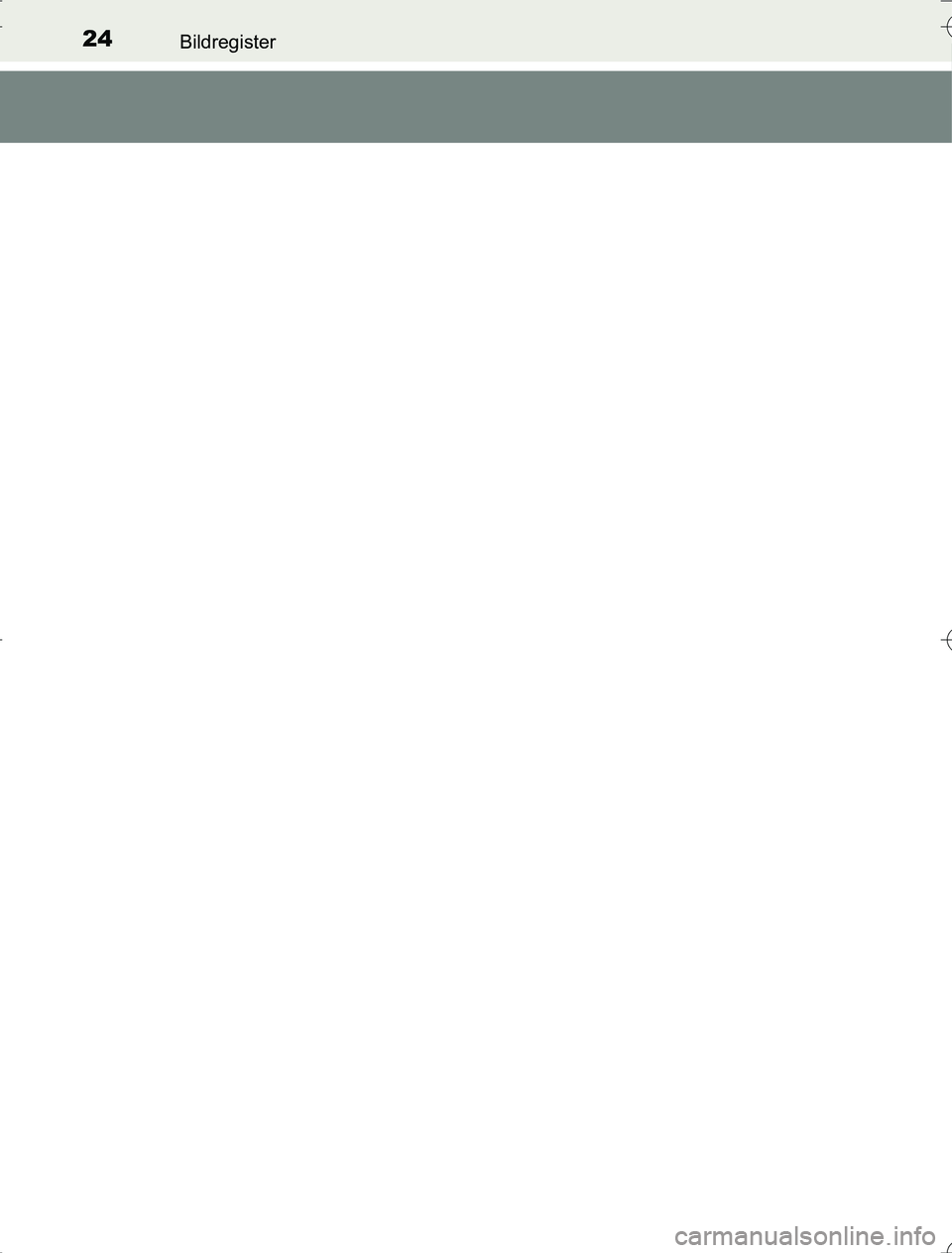

24Bildregister
OM42A21
RAV4_OM_OM42A21SE_(SE).book Page 24 Wednesday, January 21, 2015 6:56 PM

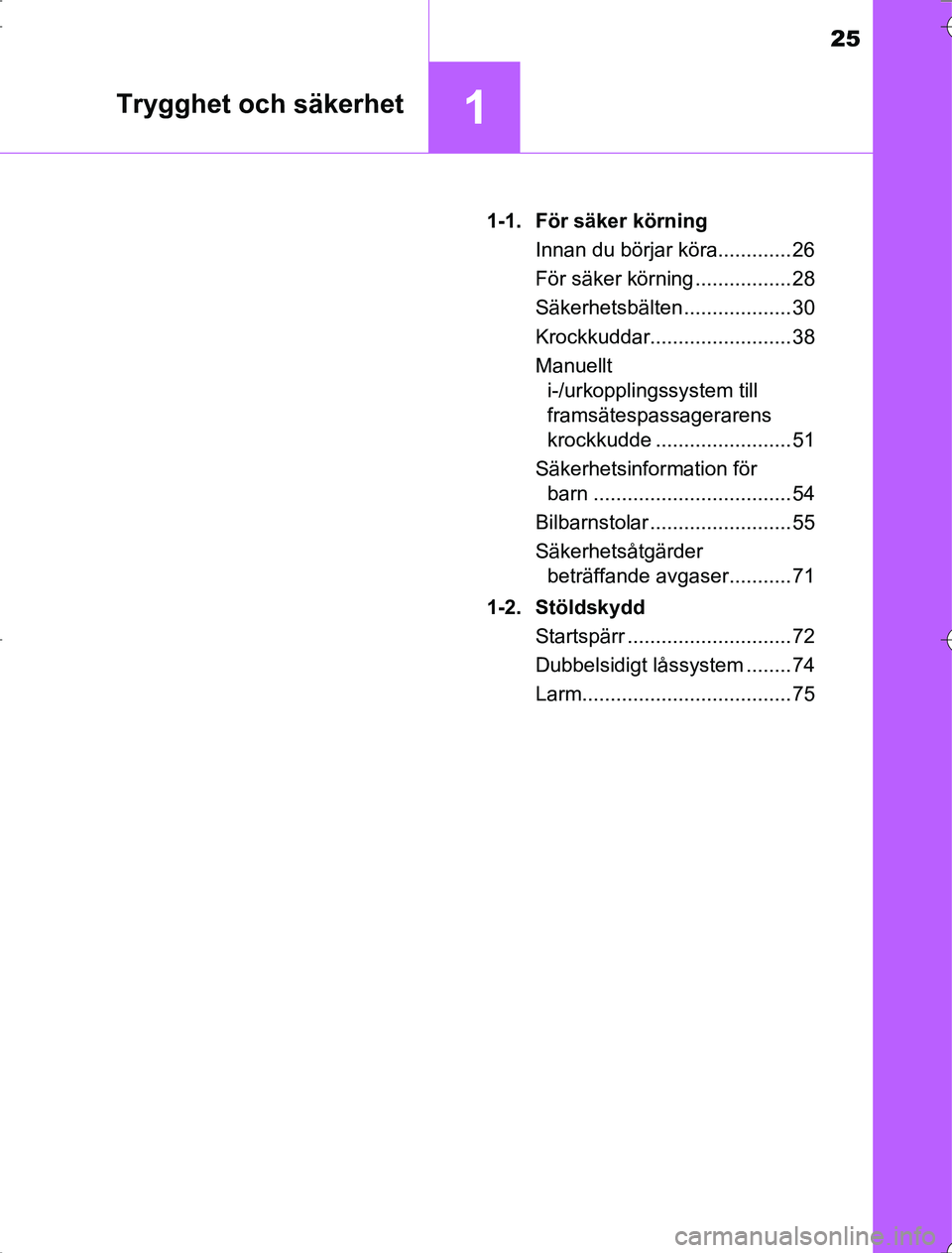

25
1Trygghet och säkerhet
OM42A211-1. För säker körning
Innan du börjar köra............. 26
För säker körning ................. 28
Säkerhetsbälten ................... 30
Krockkuddar......................... 38
Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde ........................ 51
Säkerhetsinformation för barn ................................... 54
Bilbarnstolar ......................... 55
Säkerhetsåtgärder beträffande avgaser........... 71
1-2. Stöldskydd Startspärr .............................72
Dubbelsidigt låssystem ........ 74
Larm..................................... 75
RAV4_OM_OM42A21SE_(SE).book Page 25 Wednesday, January 21, 2015 6:56 PM

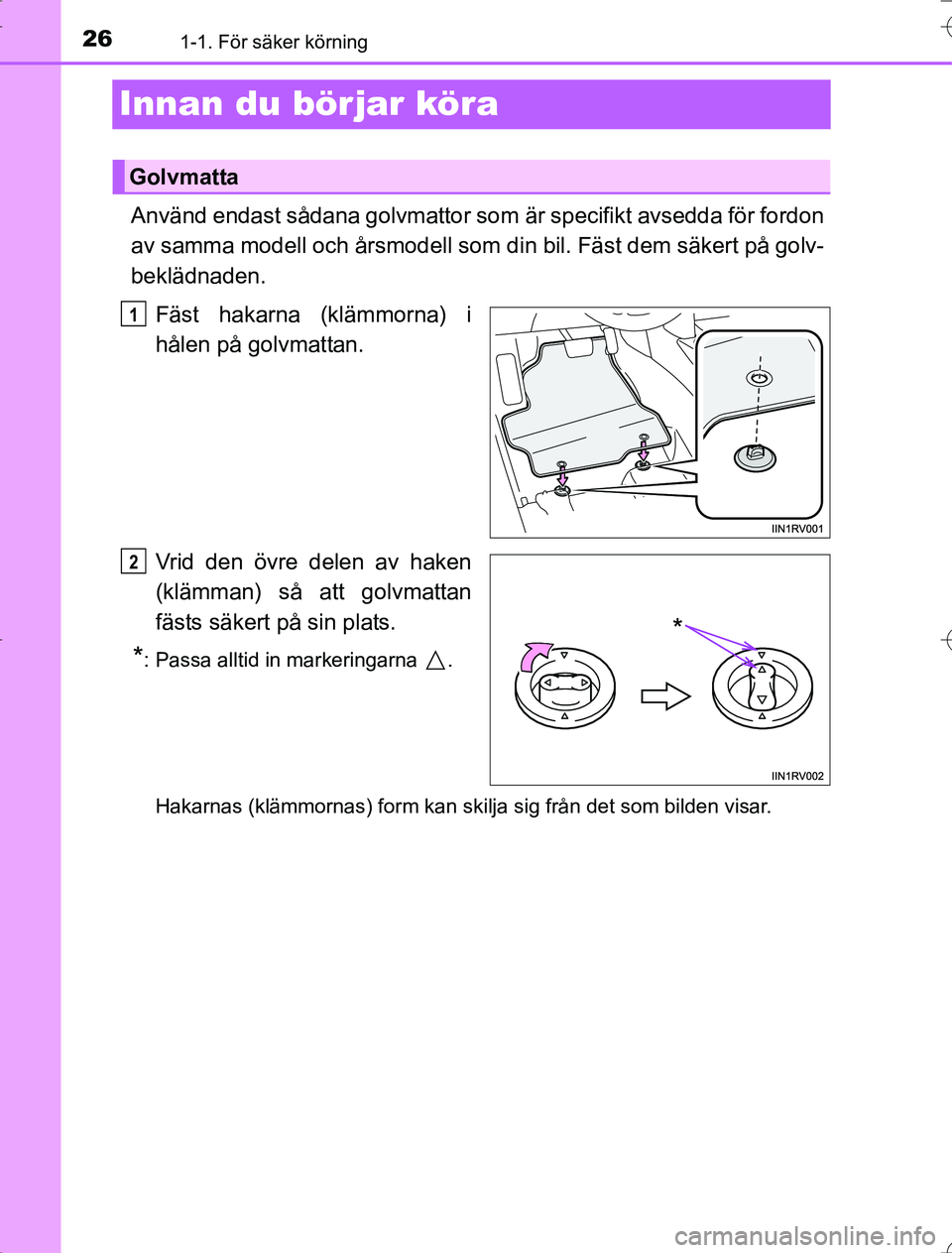

261-1. För säker körning
OM42A21
Innan du börjar köra
Använd endast sådana golvmattor som är specifikt avsedda för fordon
av samma modell och årsmodell som din bil. Fäst dem säkert på golv-
beklädnaden.
Fäst hakarna (klämmorna) i
hålen på golvmattan.
Vrid den övre delen av haken
(klämman) så att golvmattan
fästs säkert på sin plats.
*: Passa alltid in markeringarna .
Hakarnas (klämmornas) form kan skilja sig från det som bilden vi\
sar.
Golvmatta
1
*
2
RAV4_OM_OM42A21SE_(SE).book Page 26 Wednesday, January 21, 2015 6:56 PM

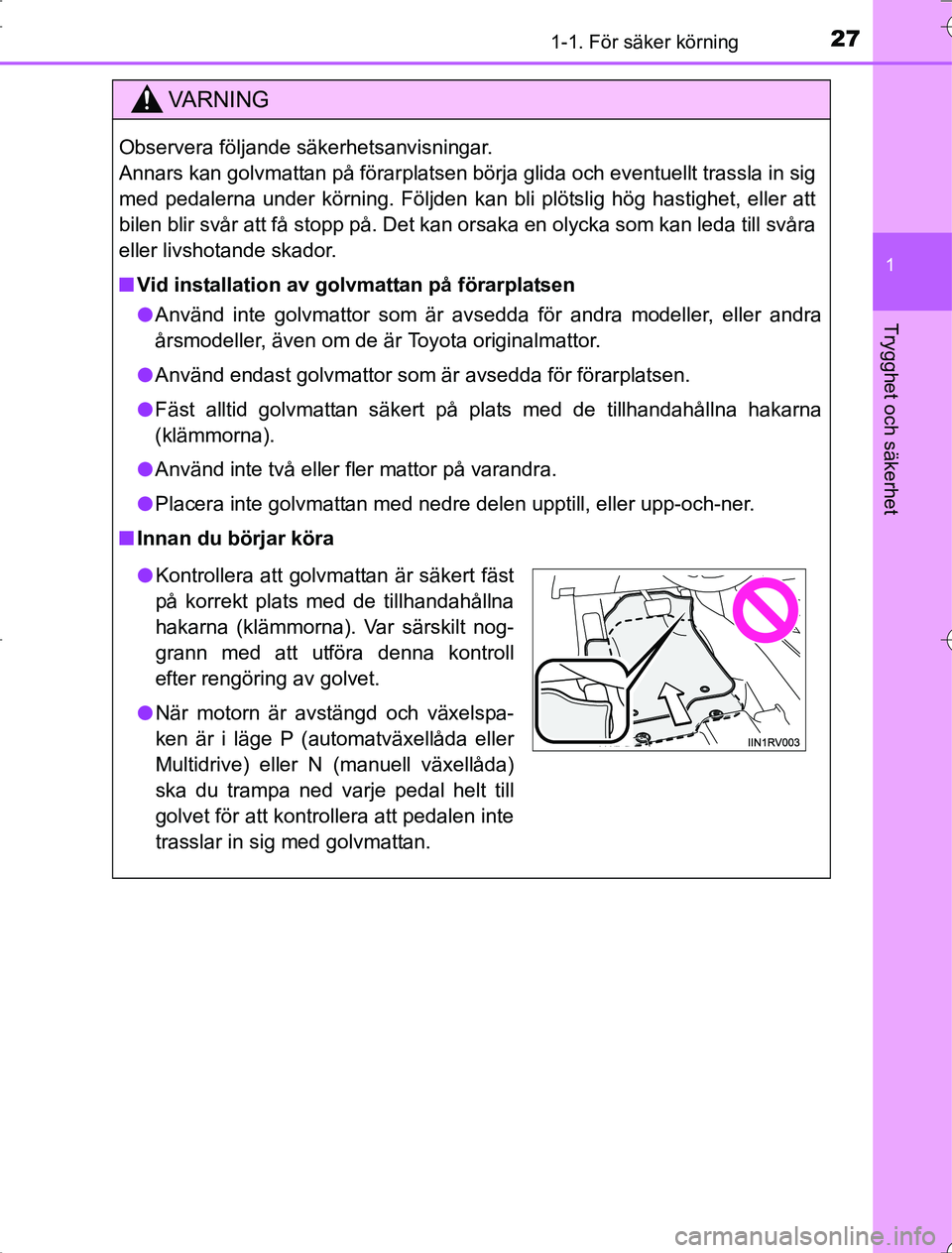

271-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
Observera följande säkerhetsanvisningar.
Annars kan golvmattan på förarplatsen börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan orsaka en olycka som kan leda till svåra
eller livshotande skador.
n Vid installation av golvmattan på förarplatsen
l Använd inte golvmattor som är avsedda för andra modeller, eller andra
årsmodeller, även om de är Toyota originalmattor.
l Använd endast golvmattor som är avsedda för förarplatsen.
l Fäst alltid golvmattan säkert på plats med de tillhandahållna hakarna
(klämmorna).
l Använd inte två eller fler mattor på varandra.
l Placera inte golvmattan med nedre delen upptill, eller upp-och-ner.
n Innan du börjar köra
l Kontrollera att golvmattan är säkert fäst
på korrekt plats med de tillhandahållna
hakarna (klämmorna). Var särskilt nog-
grann med att utföra denna kontroll
efter rengöring av golvet.
l När motorn är avstängd och växelspa-
ken är i läge P (automatväxellåda eller
Multidrive) eller N (manuell växellåda)
ska du trampa ned varje pedal helt till
golvet för att kontrollera att pedalen inte
trasslar in sig med golvmattan.
RAV4_OM_OM42A21SE_(SE).book Page 27 Wednesday, January 21, 2015 6:56 PM

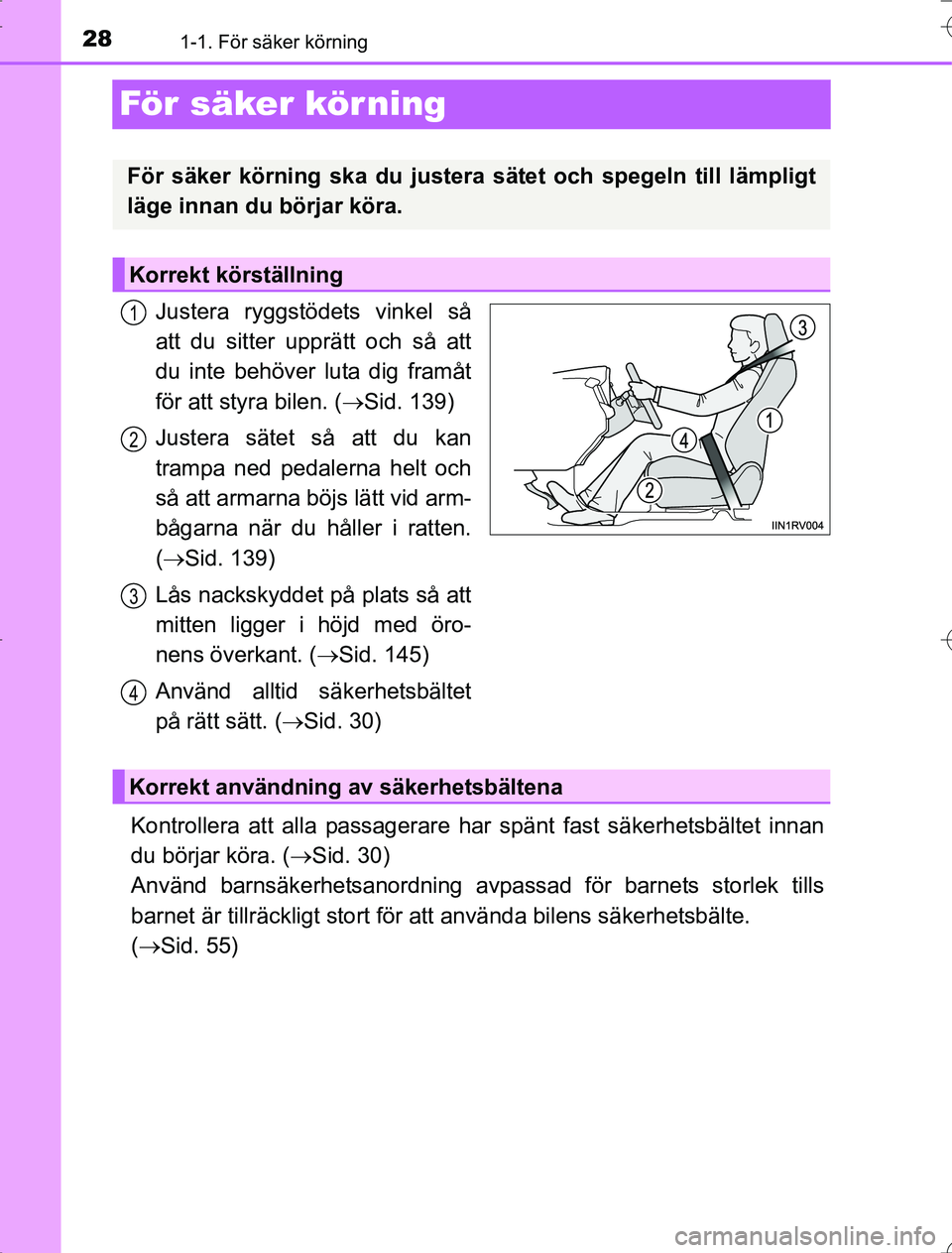

281-1. För säker körning
OM42A21
För säker körning
Justera ryggstödets vinkel så
att du sitter upprätt och så att
du inte behöver luta dig framåt
för att styra bilen. (Sid. 139)
Justera sätet så att du kan
trampa ned pedalerna helt och
så att armarna böjs lätt vid arm-
bågarna när du håller i ratten.
( ï‚® Sid. 139)
Lås nackskyddet på plats så att
mitten ligger i höjd med öro-
nens överkant. ( Sid. 145)
Använd alltid säkerhetsbältet
på rätt sätt. ( Sid. 30)
Kontrollera att alla passagerare har spänt fast säkerhetsbältet innan
du börjar köra. ( Sid. 30)
Använd barnsäkerhetsa nordning avpassad för barnets storlek tills
barnet är tillräckligt stort för att använda bilens säkerhetsbälte.
( ï‚® Sid. 55)
För säker körning ska du justera sätet och spegeln till lämpligt
läge innan du börjar köra.
Korrekt körställning
1
2
3
4
Korrekt användning av säkerhetsbältena
RAV4_OM_OM42A21SE_(SE).book Page 28 Wednesday, January 21, 2015 6:56 PM

291-1. För säker körning
1
OM42A21
Trygghet och säkerhet
Se till att du har bra sikt bakåt genom att ställa in den invändiga och
de utvändiga backspeglarna korrekt. (Sid. 149, 152)
Inställning av speglarna
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
lStäll inte in förarsätet under körning.
Du riskerar att tappa kontrollen över bilen om sätet plötsligt ändrar läge.
l Placera inte en kudde mellan föraren eller passageraren och ryggstödet.
Med en kudde bakom ryggen är det svårare att ha en korrekt sittställning.
Därmed minskar bältets och nackskyddets funktion.
l Placera inga föremål under framsätena.
Ett föremål som placeras under framsätet kan fastna i stolsspåren så att
sätet inte kan låsas på plats. Det kan leda till en olycka, inställningsmeka-
nismen kan även skadas.
l Vid körning längre sträckor ska du ta regelbundna avbrott innan du börjar
känna dig trött.
Om du känner dig trött eller sömnig under körning ska du inte tvinga dig
själv att fortsätta köra utan ta genast en paus.
RAV4_OM_OM42A21SE_(SE).book Page 29 Wednesday, January 21, 2015 6:56 PM

301-1. För säker körning
OM42A21
Säkerhetsbälten
lDra ut axelremmen så att den
kan dras över axeln, men så att
det inte ligger mot halsen eller
glider av axeln.
l Höftremmen placeras över höf-
terna, så lågt som möjligt.
l Justera ryggstödets läge. Sitt
upprätt och väl tillbakalutad mot
ryggstödet.
l Vrid inte på bältet.
Skjut in låstungan i bälteslåset
tills ett klickljud hörs när du
spänner fast bältet.
Lossa säkerhetsbältet genom
att trycka på spärrknappen.
Kontrollera att alla passagerare har spänt fast säkerhetsbältet
innan du börjar köra.
Korrekt användning av säkerhetsbältena
Sätta på och ta loss säkerhetsbältet (utom mittplatsen i baksätet)
Spärrknapp
1
2
RAV4_OM_OM42A21SE_(SE).book Page 30 Wednesday, January 21, 2015 6:56 PM
