TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

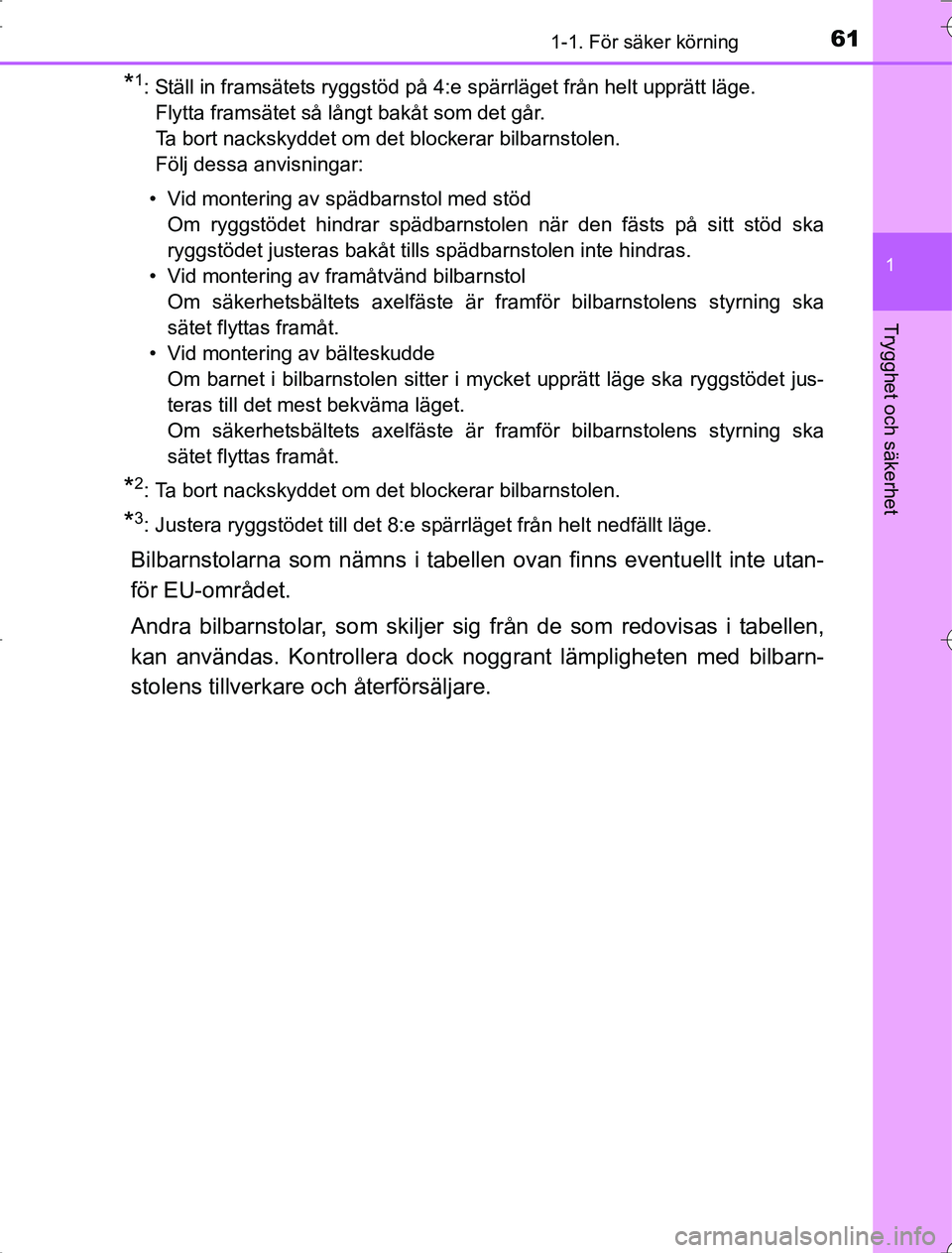

611-1. För säker körning
1
OM42A21
Trygghet och säkerhet
*1: Ställ in framsätets ryggstöd på 4:e spärrläget från helt upprätt läge.Flytta framsätet så långt bakåt som det går.
Ta bort nackskyddet om det blockerar bilbarnstolen.
Följ dessa anvisningar:
• Vid montering av spädbarnstol med stöd Om ryggstödet hindrar spädbarnstolen när den fästs på sitt stöd ska
ryggstödet justeras bakåt tills spädbarnstolen inte hindras.
• Vid montering av framåtvänd bilbarnstol Om säkerhetsbältets axelfäste är framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde Om barnet i bilbarnstolen sitter i mycket upprätt läge ska ryggstödet jus-
teras till det mest bekväma läget.
Om säkerhetsbältets axelfäste är framför bilbarnstolens styrning ska
sätet flyttas framåt.
*2: Ta bort nackskyddet om det blockerar bilbarnstolen.
*3: Justera ryggstödet till det 8:e spärrläget från helt nedfällt läge.
Bilbarnstolarna som nämns i tabellen ovan finns eventuellt inte utan-
för EU-området.
Andra bilbarnstolar, som skiljer si g från de som redovisas i tabellen,
kan användas. Kontrollera dock n oggrant lämpligheten med bilbarn-
stolens tillverkare och återförsäljare.
RAV4_OM_OM42A21SE_(SE).book Page 61 Wednesday, January 21, 2015 6:56 PM

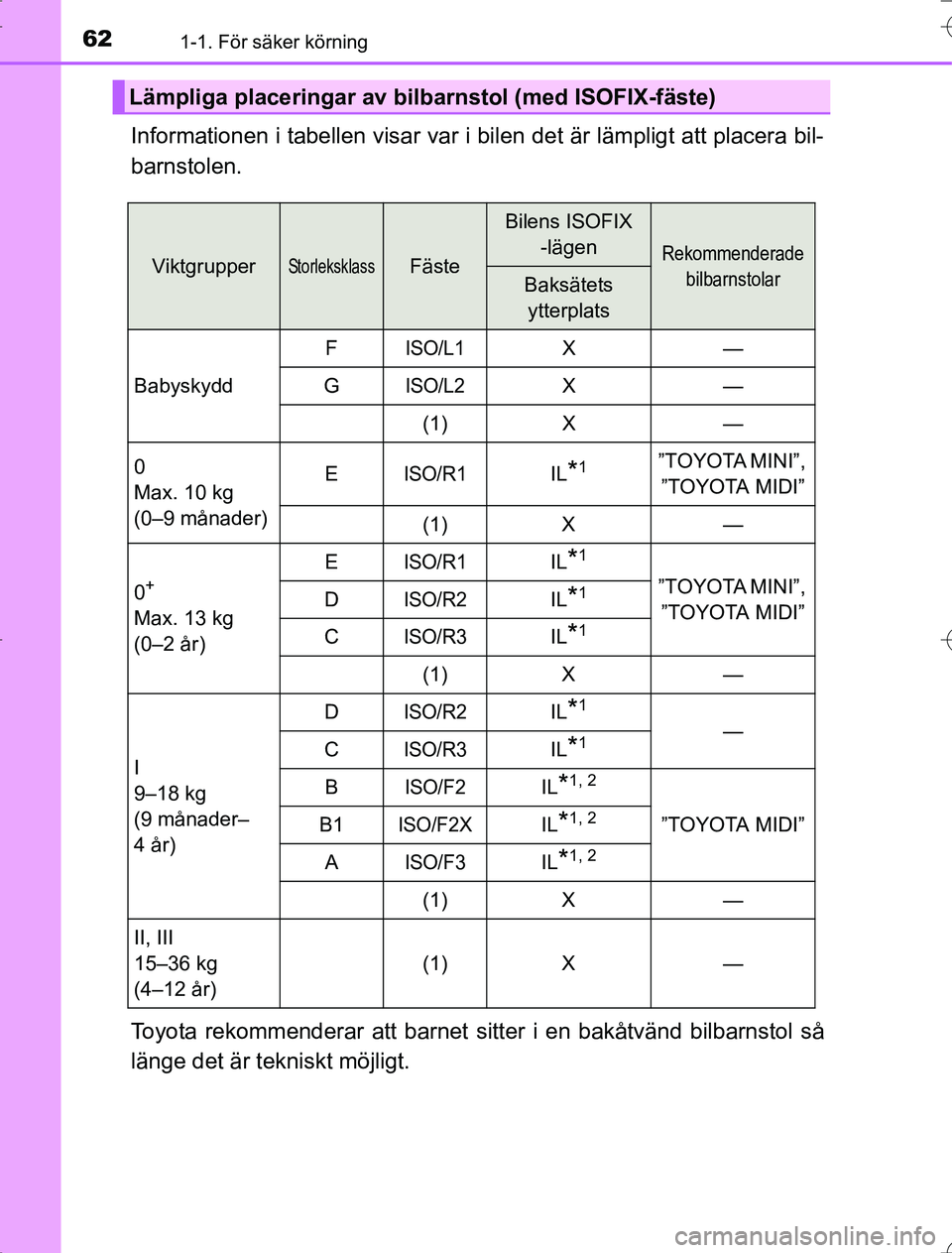

621-1. För säker körning
OM42A21
Informationen i tabellen visar var i bilen det är lämpligt att placera bil-
barnstolen.
Toyota rekommenderar att barnet sitter i en bakåtvänd bilbarnstol så
länge det är tekniskt möjligt.
Lämpliga placeringar av bilbarnstol (med ISOFIX-fäste)
ViktgrupperStorleksklassFäste
Bilens ISOFIX -lägen
Rekommenderade bilbarnstolar
Baksätets ytterplats
Babyskydd F
ISO/L1X—
G
ISO/L2X—
(1) X —
0
Max. 10 kg
(0–9 månader) E
ISO/R1IL*1”TOYOTA MINI”,
”TOYOTA MIDI”
(1) X —
0
+
Max. 13 kg
(0–2 år) E
ISO/R1IL*1
”TOYOTA MINI”,
”TOYOTA MIDI”
DISO/R2IL*1
CISO/R3IL*1
(1)
X —
I

9–18 kg
(9 månader–
4 år) D
ISO/R2IL*1
—
CISO/R3IL*1
BISO/F2IL*1, 2
”TOYOTA MIDI”
B1ISO/F2XIL*1, 2
AISO/F3IL*1, 2
(1) X —
II, III
15–36 kg
(4–12 år) (1)
X —
RAV4_OM_OM42A21SE_(SE).book Page 62 Wednesday, January 21, 2015 6:56 PM

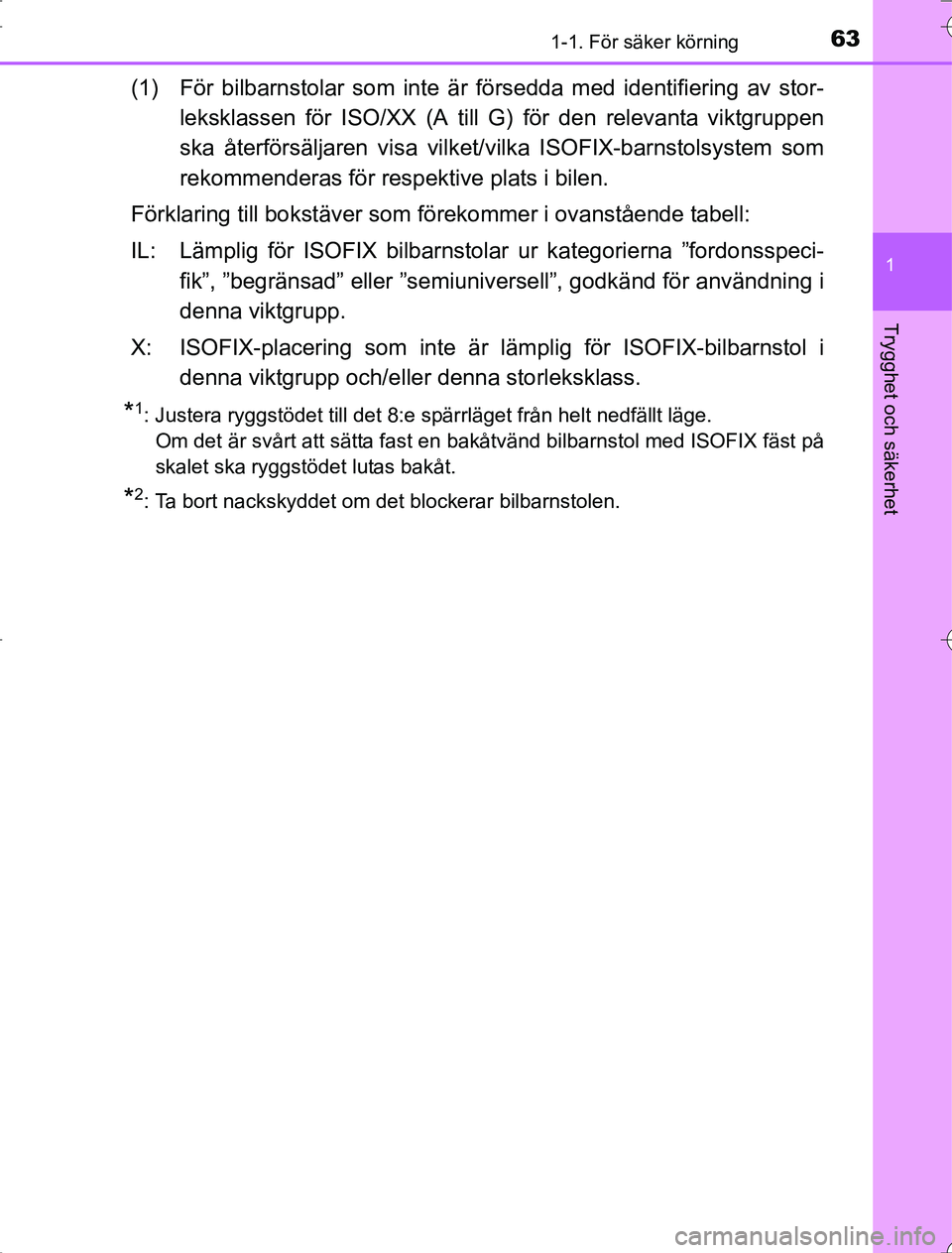

631-1. För säker körning
1
OM42A21
Trygghet och säkerhet
(1) För bilbarnstolar som inte är försedda med identifiering av stor-leksklassen för ISO/XX (A till G) för den relevanta viktgruppen
ska återförsäljaren visa vilket/vilka ISOFIX-barnstolsystem som
rekommenderas för respektive plats i bilen.
Förklaring till bokstäver som fö rekommer i ovanstående tabell:
IL: Lämplig för ISOFIX bilbarnstolar ur kategorierna ”fordonsspeci- fik”, ”begränsad” eller ”semiuniversell”, godkänd för användning i
denna viktgrupp.
X: ISOFIX-placering som inte är lämplig för ISOFIX-bilbarnstol i
denna viktgrupp och/eller denna storleksklass.
*1: Justera ryggstödet till det 8:e spärrläget från helt nedfällt läge. Om det är svårt att sätta fast en bakåtvänd bilbarnstol med ISOFIX fäst på
skalet ska ryggstödet lutas bakåt.
*2: Ta bort nackskyddet om det blockerar bilbarnstolen.
RAV4_OM_OM42A21SE_(SE).book Page 63 Wednesday, January 21, 2015 6:56 PM

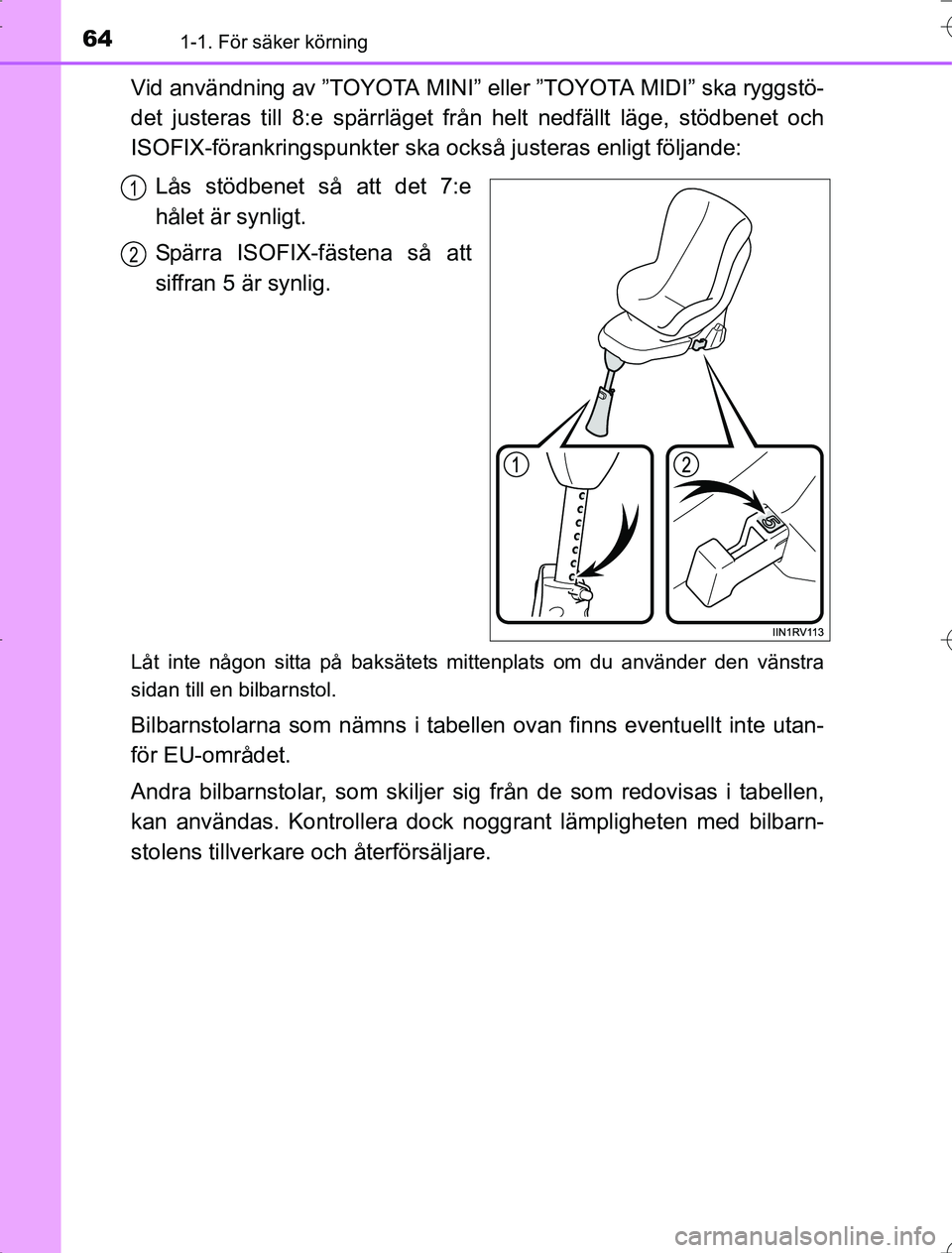

641-1. För säker körning
OM42A21
Vid användning av ”TOYOTA MINI” eller ”TOYOTA MIDI” ska ryggstö-
det justeras till 8:e spärrläget från helt nedfällt läge, stödbenet och
ISOFIX-förankringspunk ter ska också justeras enligt följande:
Lås stödbenet så att det 7:e
hålet är synligt.
Spärra ISOFIX-fästena så att
siffran 5 är synlig.
Låt inte någon sitta på baksätets mittenplats om du använder den vänstra
sidan till en bilbarnstol.
Bilbarnstolarna som nämns i tabellen ovan finns eventuellt inte utan-
för EU-området.
Andra bilbarnstolar, som skiljer si g från de som redovisas i tabellen,
kan användas. Kontrollera dock n oggrant lämpligheten med bilbarn-
stolens tillverkare och återförsäljare.
1
2
RAV4_OM_OM42A21SE_(SE).book Page 64 Wednesday, January 21, 2015 6:56 PM

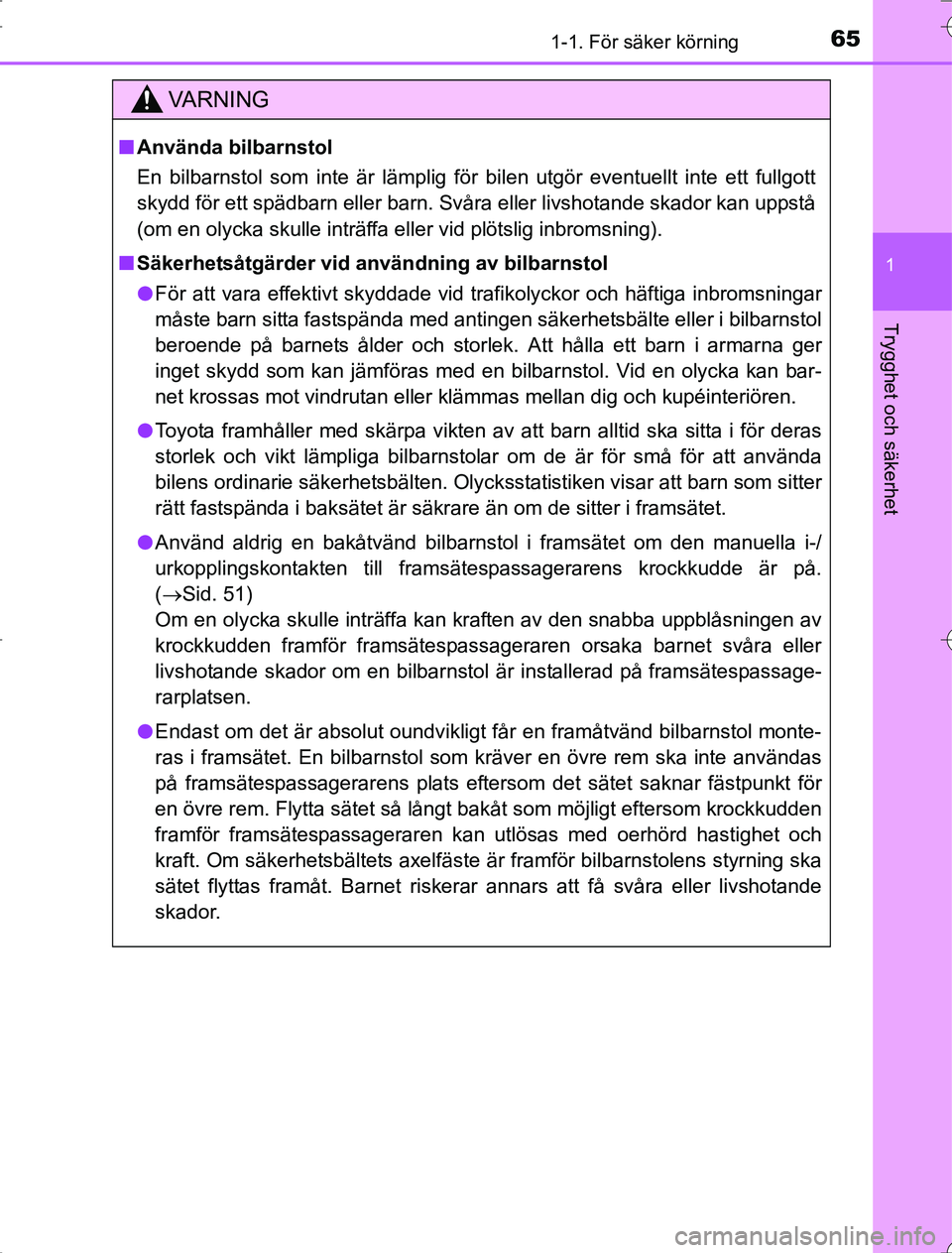

651-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
nAnvända bilbarnstol
En bilbarnstol som inte är lämplig för bilen utgör eventuellt inte ett fullgott
skydd för ett spädbarn eller barn. Svåra eller livshotande skador kan uppstå
(om en olycka skulle inträffa eller vid plötslig inbromsning).
n Säkerhetsåtgärder vid användning av bilbarnstol
l För att vara effektivt skyddade vid trafikolyckor och häftiga inbromsningar
måste barn sitta fastspända med antingen säkerhetsbälte eller i bilbarnstol
beroende på barnets ålder och storlek. Att hålla ett barn i armarna ger
inget skydd som kan jämföras med en bilbarnstol. Vid en olycka kan bar-
net krossas mot vindrutan eller klämmas mellan dig och kupéinteriören.
l Toyota framhåller med skärpa vikten av att barn alltid ska sitta i för deras
storlek och vikt lämpliga bilbarnstolar om de är för små för att använda
bilens ordinarie säkerhetsbälten. Olycksstatistiken visar att barn som sitter
rätt fastspända i baksätet är säkrare än om de sitter i framsätet.
l Använd aldrig en bakåtvänd bilbarnstol i framsätet om den manuella i-/
urkopplingskontakten till framsätespassagerarens krockkudde är på.
(Sid. 51)
Om en olycka skulle inträffa kan kraften av den snabba uppblåsningen av
krockkudden framför framsätespassageraren orsaka barnet svåra eller
livshotande skador om en bilbarnstol är installerad på framsätespassage-
rarplatsen.
l Endast om det är absolut oundvikligt får en framåtvänd bilbarnstol monte-
ras i framsätet. En bilbarnstol som kräver en övre rem ska inte användas
på framsätespassagerarens plats eftersom det sätet saknar fästpunkt för
en övre rem. Flytta sätet så långt bakåt som möjligt eftersom krockkudden
framför framsätespassageraren kan utlösas med oerhörd hastighet och
kraft. Om säkerhetsbältets axelfäste är framför bilbarnstolens styrning ska
sätet flyttas framåt. Barnet riskerar annars att få svåra eller livshotande
skador.
RAV4_OM_OM42A21SE_(SE).book Page 65 Wednesday, January 21, 2015 6:56 PM

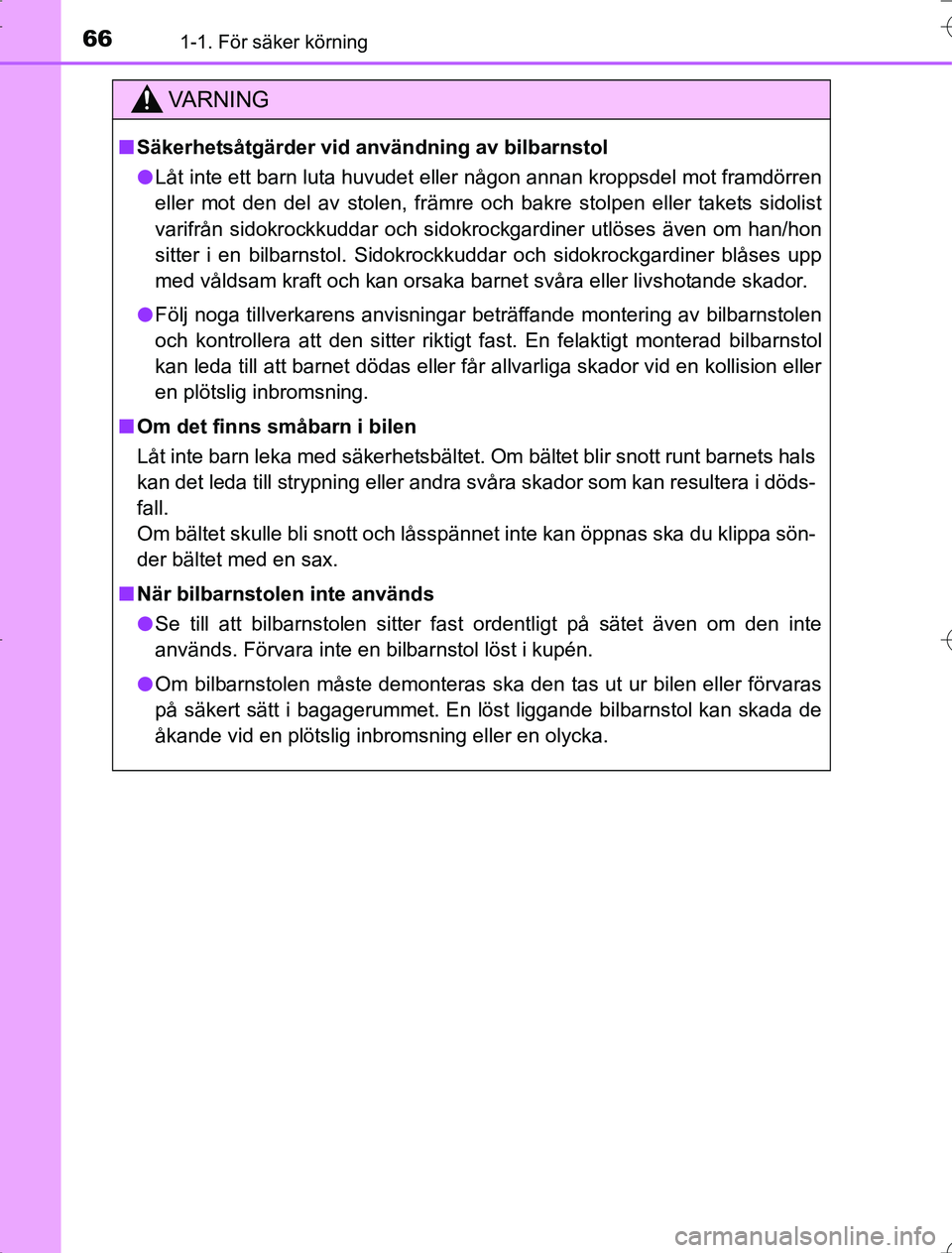

661-1. För säker körning
OM42A21
VA R N I N G
nSäkerhetsåtgärder vid användning av bilbarnstol
l Låt inte ett barn luta huvudet eller någon annan kroppsdel mot framdörren
eller mot den del av stolen, främre och bakre stolpen eller takets sidolist
varifrån sidokrockkuddar och sidokrockgardiner utlöses även om han/hon
sitter i en bilbarnstol. Sidokrockkuddar och sidokrockgardiner blåses upp
med våldsam kraft och kan orsaka barnet svåra eller livshotande skador.
l Följ noga tillverkarens anvisningar beträffande montering av bilbarnstolen
och kontrollera att den sitter riktigt fast. En felaktigt monterad bilbarnstol
kan leda till att barnet dödas eller får allvarliga skador vid en kollision eller
en plötslig inbromsning.
n Om det finns småbarn i bilen
Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets hals
kan det leda till strypning eller andra svåra skador som kan resultera i döds-
fall.
Om bältet skulle bli snott och låsspännet inte kan öppnas ska du klippa sön-
der bältet med en sax.
n När bilbarnstolen inte används
l Se till att bilbarnstolen sitter fast ordentligt på sätet även \
om den inte
används. Förvara inte en bilbarnstol löst i kupén.
l Om bilbarnstolen måste demonteras ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet. En löst liggande bilbarnstol \
kan skada de
åkande vid en plötslig inbromsning eller en olycka.
RAV4_OM_OM42A21SE_(SE).book Page 66 Wednesday, January 21, 2015 6:56 PM

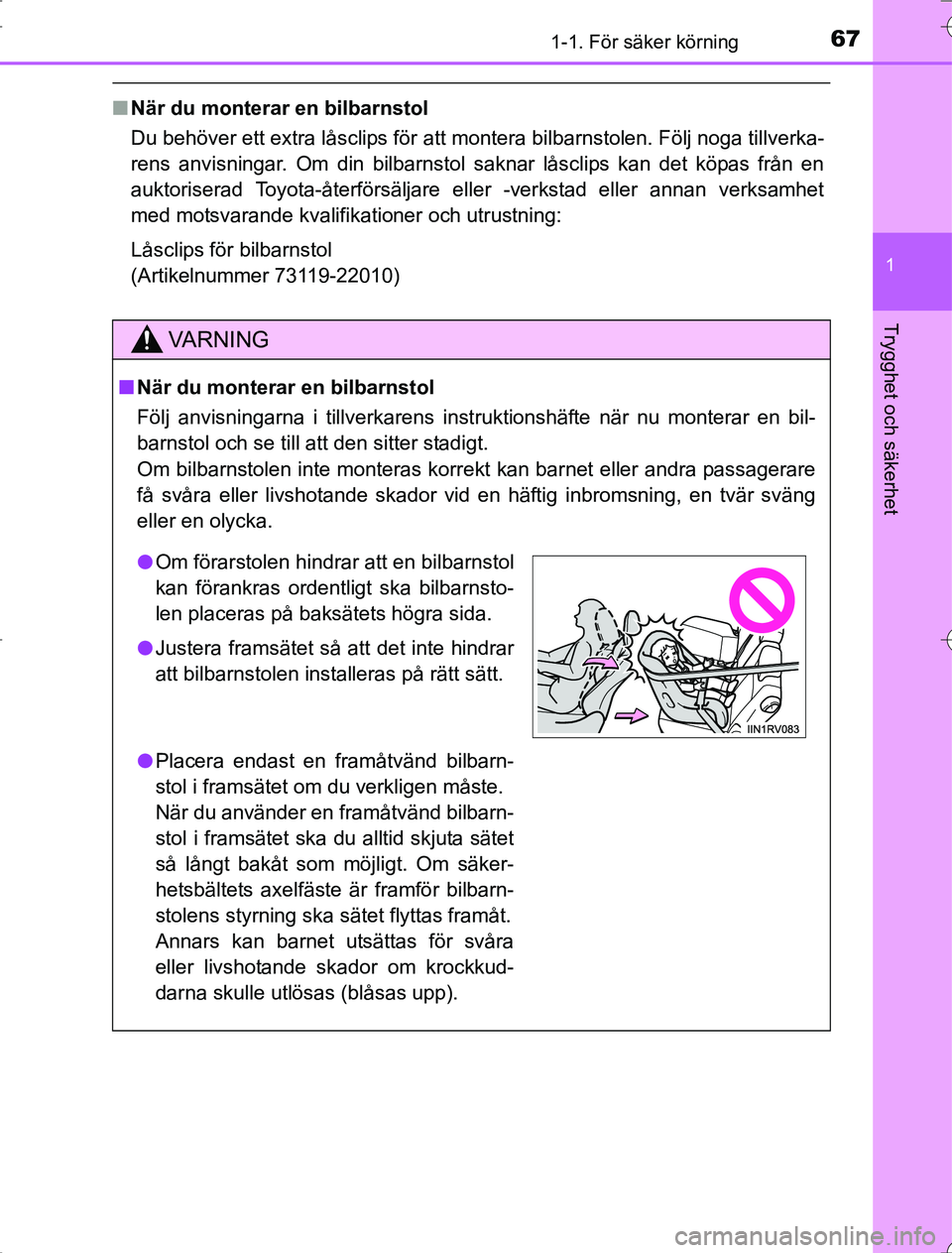

671-1. För säker körning
1
OM42A21
Trygghet och säkerhet
nNär du monterar en bilbarnstol
Du behöver ett extra låsclips för att montera bilbarnstolen. Följ noga tillverka-
rens anvisningar. Om din bilbarnstol saknar låsclips kan det köpas från en
auktoriserad Toyota-återförsäljare eller -verkstad eller annan verksamhet
med motsvarande kvalifikationer och utrustning:
Låsclips för bilbarnstol
(Artikelnummer 73119-22010)
VA R N I N G
nNär du monterar en bilbarnstol
Följ anvisningarna i tillverkarens inst ruktionshäfte när nu monterar en bil-
barnstol och se till att den sitter stadigt.
Om bilbarnstolen inte monteras korrekt kan barnet eller andra passagerare
få svåra eller livshotande skador vid en häftig inbromsning, en tvär sväng
eller en olycka.
l Om förarstolen hindrar att en bilbarnstol
kan förankras ordentligt ska bilbarnsto-
len placeras på baksätets högra sida.
l Justera framsätet så att det inte hindrar
att bilbarnstolen installeras på rätt sätt.
l Placera endast en framåtvänd bilbarn-
stol i framsätet om du verkligen måste.
När du använder en framåtvänd bilbarn-
stol i framsätet ska du alltid skjuta sätet
så långt bakåt som möjligt. Om säker-
hetsbältets axelfäste är framför bilbarn-
stolens styrning ska sätet flyttas framåt.
Annars kan barnet utsättas för svåra
eller livshotande skador om krockkud-
darna skulle utlösas (blåsas upp).
RAV4_OM_OM42A21SE_(SE).book Page 67 Wednesday, January 21, 2015 6:56 PM

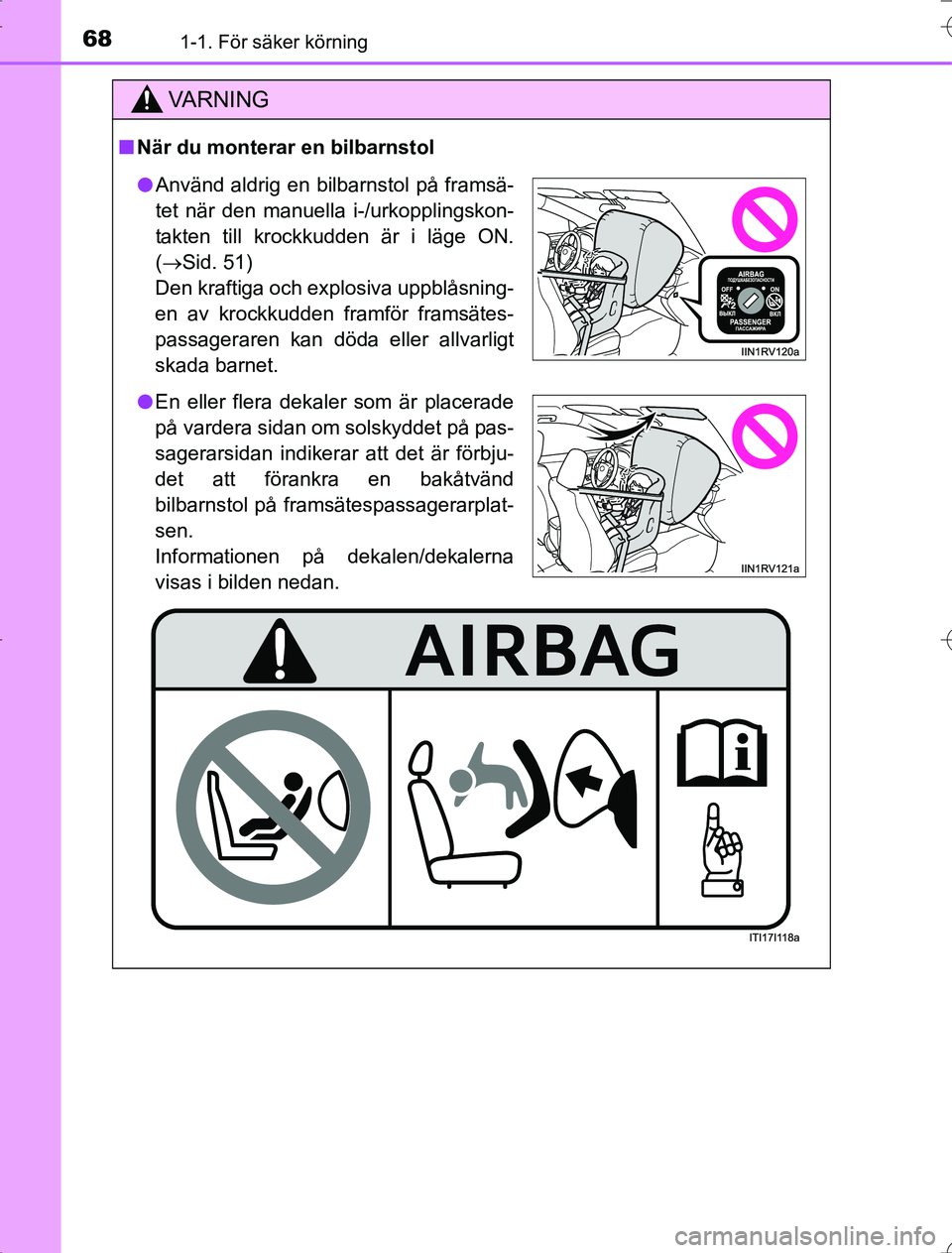

681-1. För säker körning
OM42A21
VA R N I N G
nNär du monterar en bilbarnstol
l Använd aldrig en bilbarnstol på framsä-
tet när den manuella i-/urkopplingskon-
takten till krockkudden är i läge ON.
(Sid. 51)
Den kraftiga och explosiva uppblåsning-
en av krockkudden framför framsätes-
passageraren kan döda eller allvarligt
skada barnet.
l En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan indikerar att det är förbju-
det att förankra en bakåtvänd
bilbarnstol på framsätespassagerarplat-
sen.
Informationen på dekalen/dekalerna
visas i bilden nedan.
RAV4_OM_OM42A21SE_(SE).book Page 68 Wednesday, January 21, 2015 6:56 PM

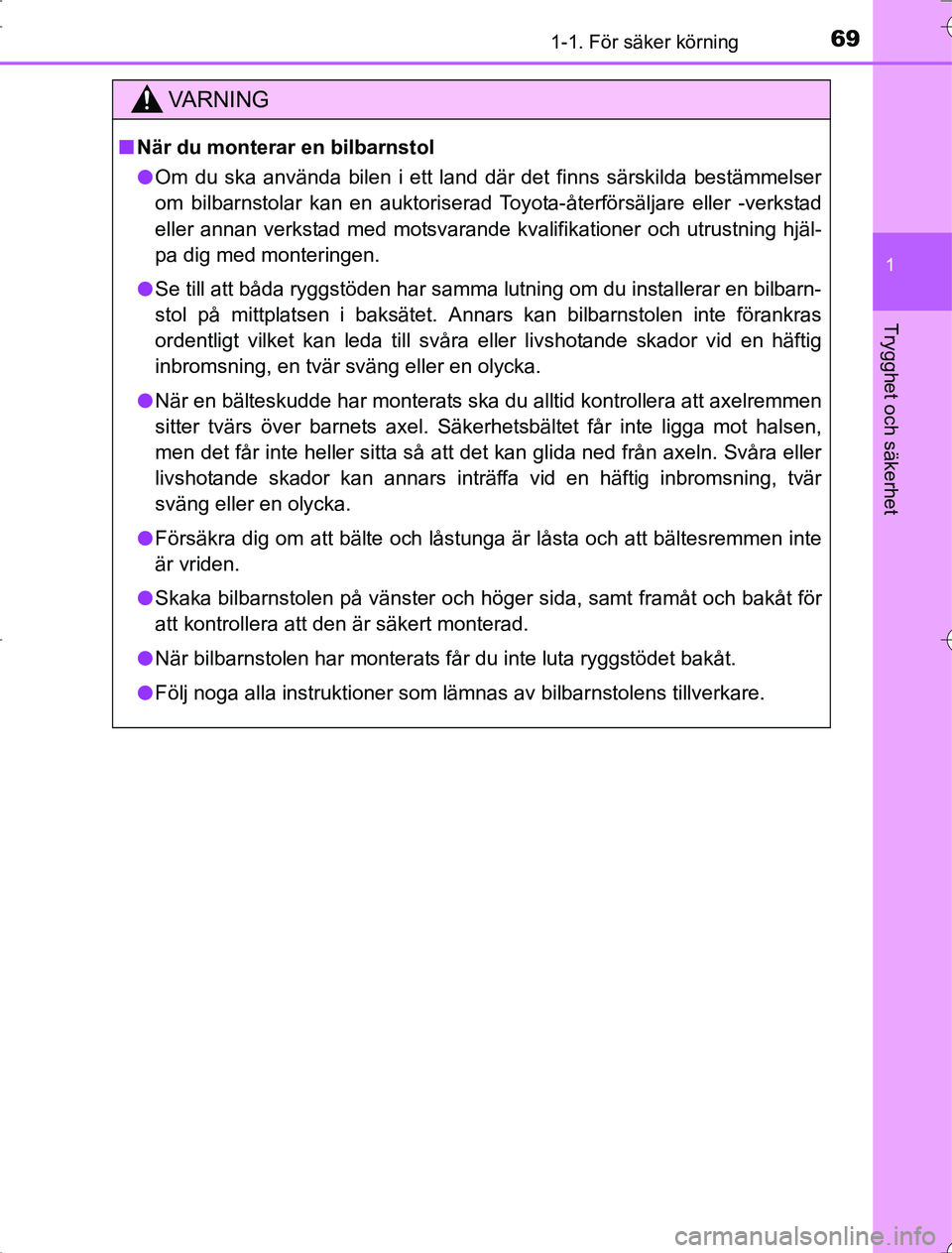

691-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
nNär du monterar en bilbarnstol
l Om du ska använda bilen i ett land där det finns särskilda bestämmelser
om bilbarnstolar kan en auktoriserad Toyota-återförsäljare eller -verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning hjäl-
pa dig med monteringen.
l Se till att båda ryggstöden har samma lutning om du installerar en bilbarn-
stol på mittplatsen i baksätet. Annars kan bilbarnstolen inte förankras
ordentligt vilket kan leda till svåra eller livshotande skador vid en häftig
inbromsning, en tvär sväng eller en olycka.
l När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axeln. Svåra eller
livshotande skador kan annars inträffa vid en häftig inbromsning, tvär
sväng eller en olycka.
l Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
l Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
RAV4_OM_OM42A21SE_(SE).book Page 69 Wednesday, January 21, 2015 6:56 PM

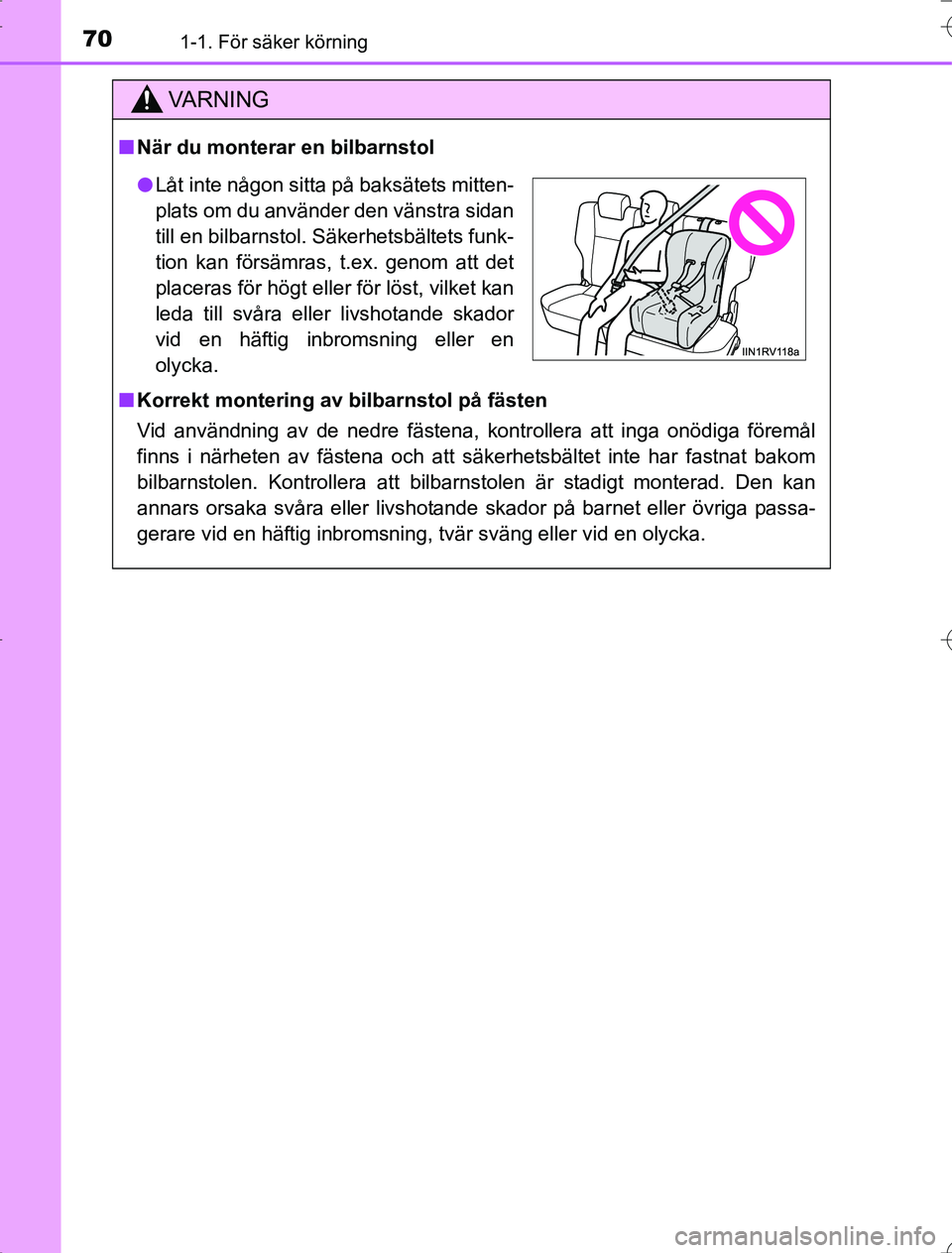

701-1. För säker körning
OM42A21
VA R N I N G
nNär du monterar en bilbarnstol
n Korrekt montering av bilbarnstol på fästen
Vid användning av de nedre fästena, kontrollera att inga onödiga föremål
finns i närheten av fästena och att säkerhetsbältet inte har fastnat bakom
bilbarnstolen. Kontrollera att bilbar nstolen är stadigt monterad. Den kan
annars orsaka svåra eller livshotande skador på barnet eller övriga passa-
gerare vid en häftig inbromsning, tvär sväng eller vid en olycka.
l Låt inte någon sitta på baksätets mitten-
plats om du använder den vänstra sidan
till en bilbarnstol. Säkerhetsbältets funk-
tion kan försämras, t.ex. genom att det
placeras för högt eller för löst, vilket kan
leda till svåra eller livshotande skador
vid en häftig inbromsning eller en
olycka.
