TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

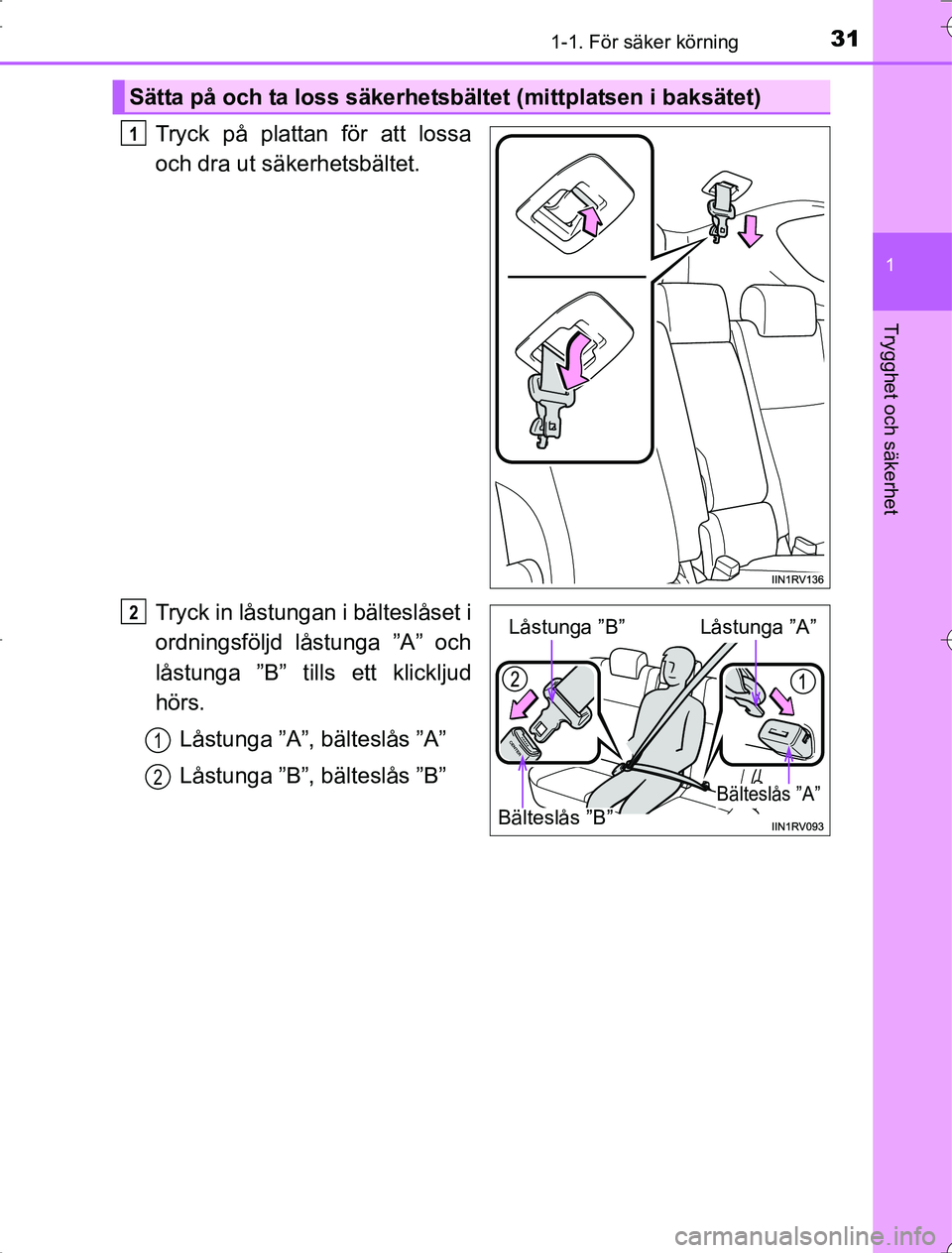

311-1. För säker körning
1
OM42A21
Trygghet och säkerhet
Tryck på plattan för att lossa
och dra ut säkerhetsbältet.
Tryck in låstungan i bälteslåset i
ordningsföljd låstunga ”A” och
låstunga ”B” tills ett klickljud
hörs.Låstunga ”A”, bälteslås ”A”
Låstunga ”B”, bälteslås ”B”
Sätta på och ta loss säkerhetsbältet (mittplatsen i baksätet)
1
Bälteslås ”B”
Låstunga ”B”Låstunga ”A”
Bälteslås ”A”
2
1
2
RAV4_OM_OM42A21SE_(SE).book Page 31 Wednesday, January 21, 2015 6:56 PM

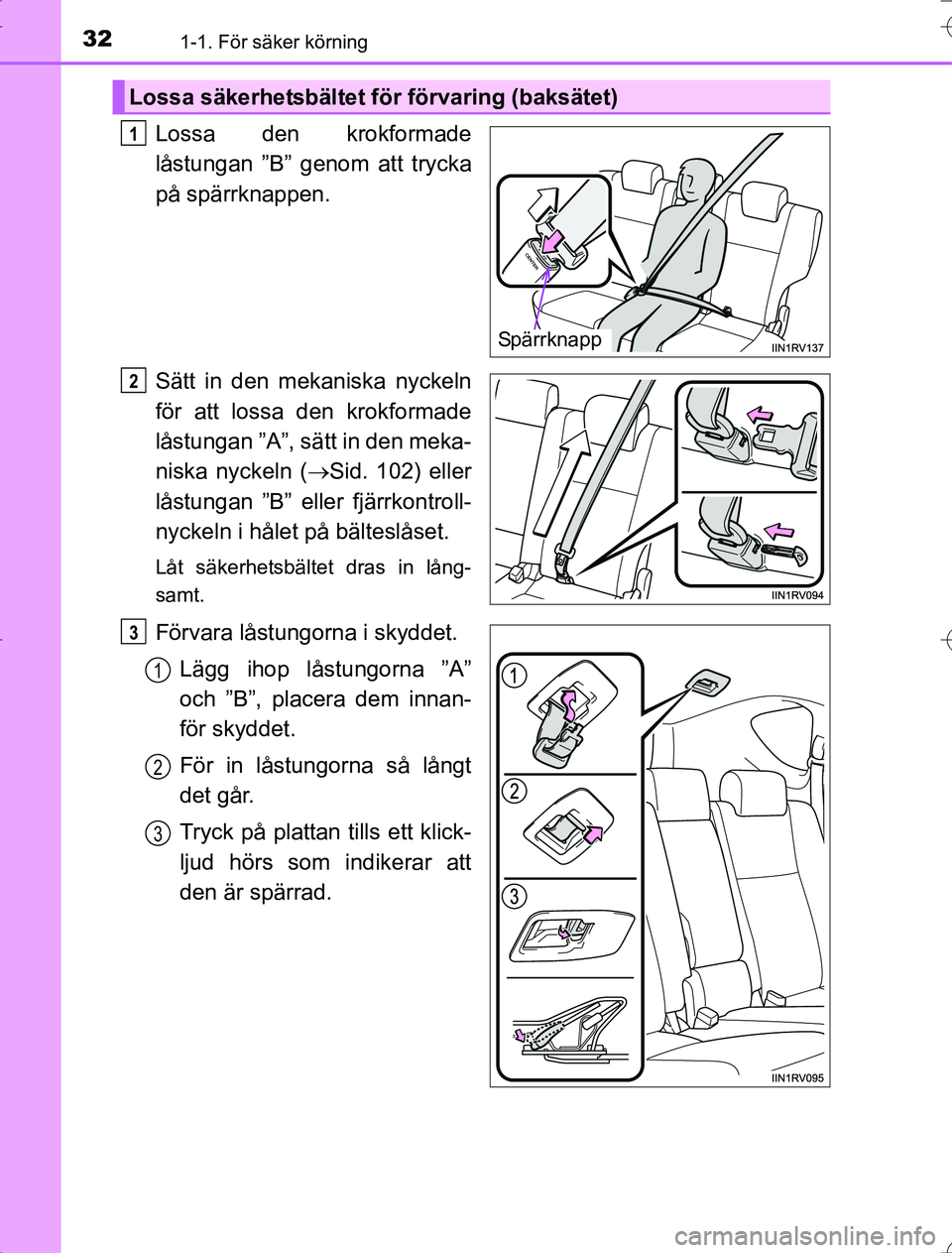

321-1. För säker körning
OM42A21
Lossa den krokformade
låstungan ”B” genom att trycka
på spärrknappen.
Sätt in den mekaniska nyckeln
för att lossa den krokformade
låstungan ”A”, sätt in den meka-
niska nyckeln (Sid. 102) eller
låstungan ”B” eller fjärrkontroll-
nyckeln i hålet på bälteslåset.
Låt säkerhetsbältet dras in lång-
samt.
Förvara låstungorna i skyddet.
Lägg ihop låstungorna ”A”
och ”B”, placera dem innan-
för skyddet.
För in låstungorna så långt
det går.
Tryck på plattan tills ett klick-
ljud hörs som indikerar att
den är spärrad.
Lossa säkerhetsbältet för förvaring (baksätet)
Spärrknapp
1
2
3
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 32 Wednesday, January 21, 2015 6:56 PM

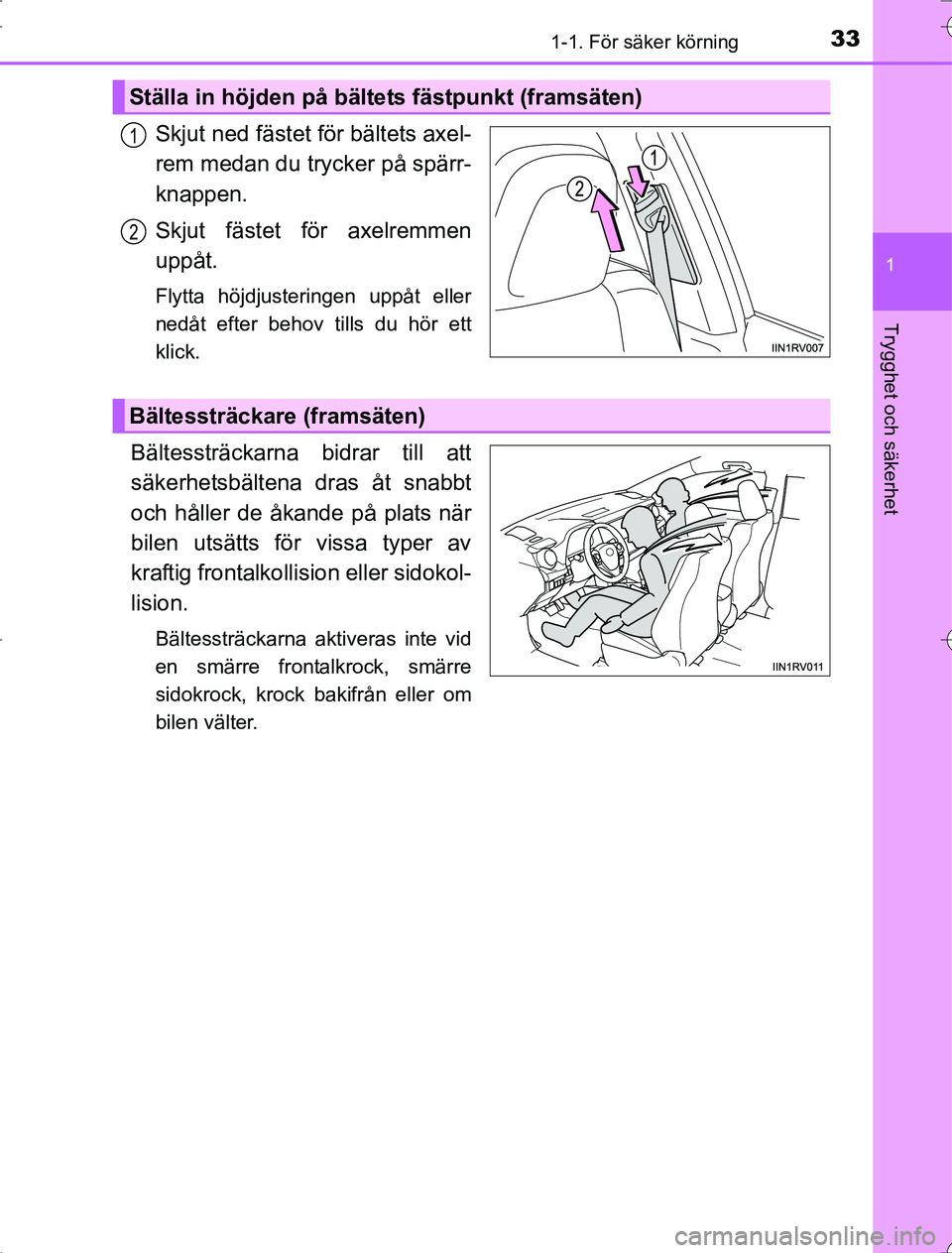

331-1. För säker körning
1
OM42A21
Trygghet och säkerhet
Skjut ned fästet för bältets axel-
rem medan du trycker på spärr-
knappen.
Skjut fästet för axelremmen
uppåt.
Flytta höjdjusteringen uppåt eller
nedåt efter behov tills du hör ett
klick.
Bältessträckarna bidrar till att
säkerhetsbältena dras åt snabbt
och håller de åkande på plats när
bilen utsätts för vissa typer av
kraftig frontalkollision eller sidokol-
lision.
Bältessträckarna aktiveras inte vid
en smärre frontalkrock, smärre
sidokrock, krock bakifrån eller om
bilen välter.
Ställa in höjden på bältets fästpunkt (framsäten)
1
2
Bältessträckare (framsäten)
RAV4_OM_OM42A21SE_(SE).book Page 33 Wednesday, January 21, 2015 6:56 PM

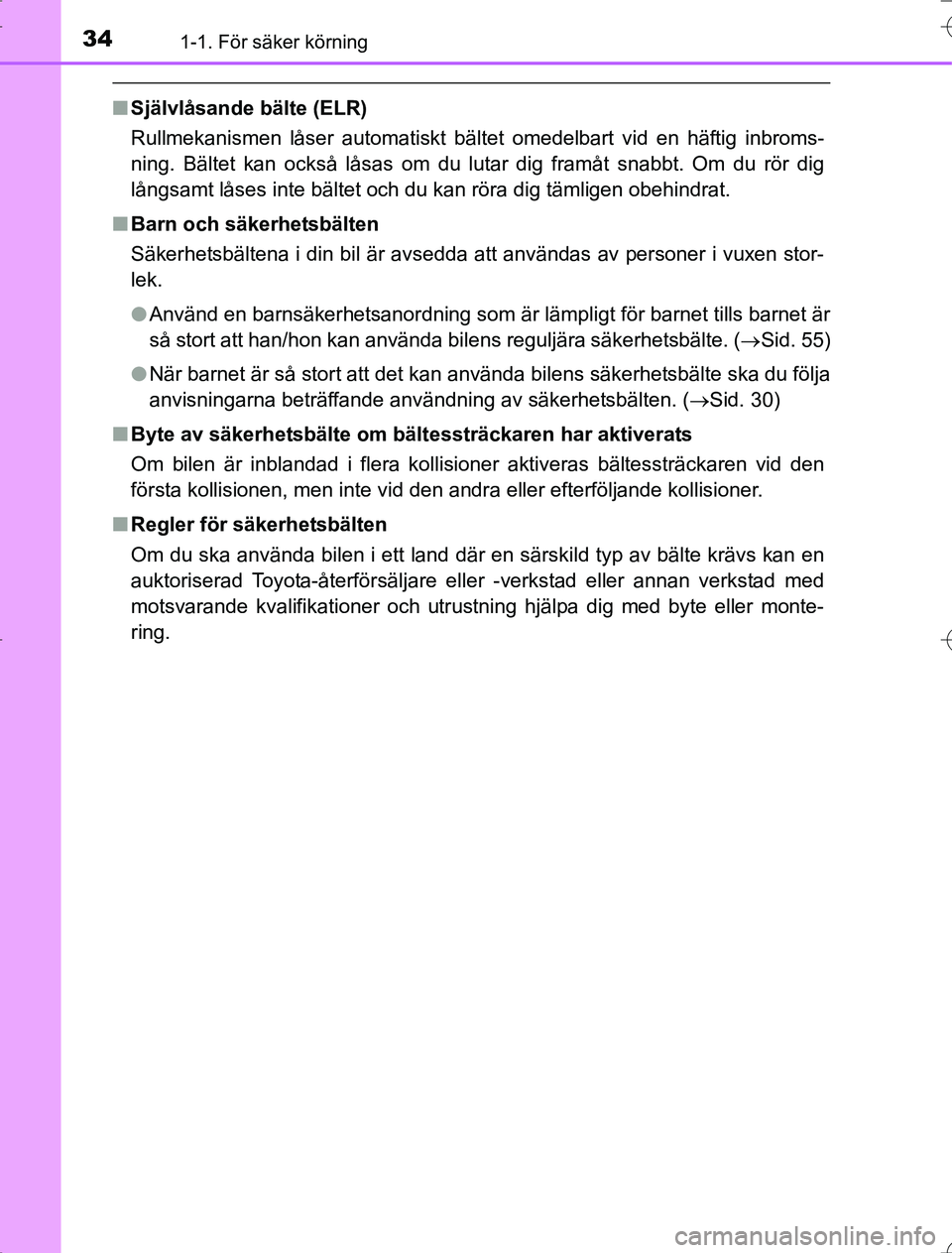

341-1. För säker körning
OM42A21
nSjälvlåsande bälte (ELR)
Rullmekanismen låser automatiskt bältet omedelbart vid en häftig inbroms-
ning. Bältet kan också låsas om du lutar dig framåt snabbt. Om du rör dig
långsamt låses inte bältet och du kan röra dig tämligen obehindrat.
n Barn och säkerhetsbälten
Säkerhetsbältena i din bil är avsedda att användas av personer i vuxen stor-
lek.
lAnvänd en barnsäkerhetsanordning som är lämpligt för barnet tills barnet är
så stort att han/hon kan använda bilens reguljära säkerhetsbälte. ( Sid. 55)
l När barnet är så stort att det kan använda bilens säkerhetsbälte ska du följa
anvisningarna beträffande användning av säkerhetsbälten. ( Sid. 30)
n Byte av säkerhetsbälte om bä ltessträckaren har aktiverats
Om bilen är inblandad i flera kollisioner aktiveras bältessträckaren vid den
första kollisionen, men inte vid den andra eller efterföljande kollisioner.
n Regler för säkerhetsbälten
Om du ska använda bilen i ett land där en särskild typ av bälte krävs kan en
auktoriserad Toyota-återförsäljare eller -verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning hjälpa dig med byte eller monte-
ring.
RAV4_OM_OM42A21SE_(SE).book Page 34 Wednesday, January 21, 2015 6:56 PM

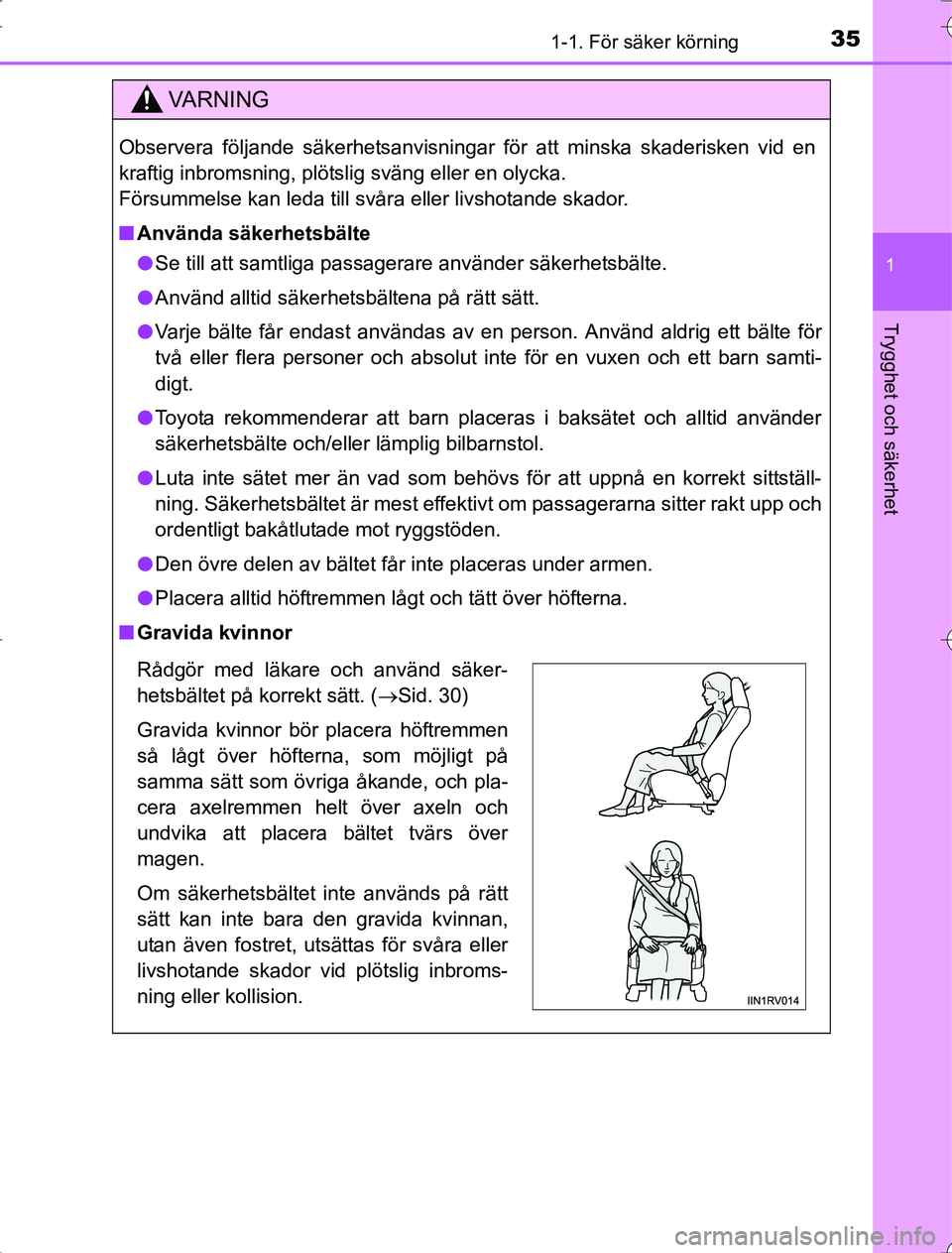

351-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
Observera följande säkerhetsanvisningar för att minska skaderisken vid en
kraftig inbromsning, plötslig sväng eller en olycka.
Försummelse kan leda till svåra eller livshotande skador.
nAnvända säkerhetsbälte
l Se till att samtliga passagerare använder säkerhetsbälte.
l Använd alltid säkerhetsbältena på rätt sätt.
l Varje bälte får endast användas av en person. Använd aldrig ett bälte för
två eller flera personer och absolut inte för en vuxen och ett barn samti-
digt.
l Toyota rekommenderar att barn placeras i baksätet och alltid använder
säkerhetsbälte och/eller lämplig bilbarnstol.
l Luta inte sätet mer än vad som behövs för att uppnå en korrekt sittställ-
ning. Säkerhetsbältet är mest effektivt om passagerarna sitter rakt upp och
ordentligt bakåtlutade mot ryggstöden.
l Den övre delen av bältet får inte placeras under armen.
l Placera alltid höftremmen lågt och tätt över höfterna.
n Gravida kvinnor
Rådgör med läkare och använd säker-
hetsbältet på korrekt sätt. (Sid. 30)
Gravida kvinnor bör placera höftremmen
så lågt över höfterna, som möjligt på
samma sätt som övriga åkande, och pla-
cera axelremmen helt över axeln och
undvika att placera bältet tvärs över
magen.
Om säkerhetsbältet inte används på rätt
sätt kan inte bara den gravida kvinnan,
utan även fostret, utsättas för svåra eller
livshotande skador vid plötslig inbroms-
ning eller kollision.
RAV4_OM_OM42A21SE_(SE).book Page 35 Wednesday, January 21, 2015 6:56 PM

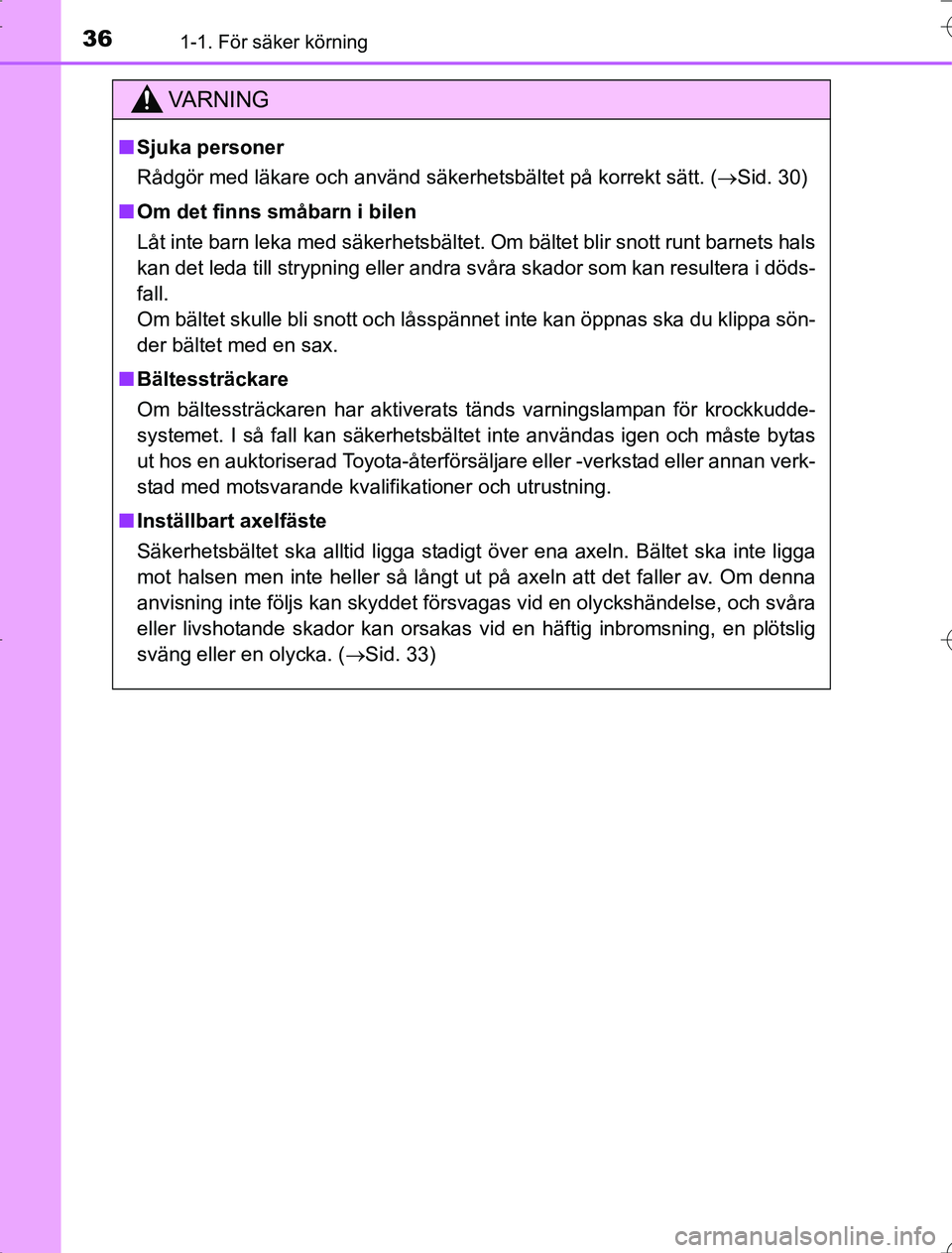

361-1. För säker körning
OM42A21
VA R N I N G
nSjuka personer
Rådgör med läkare och använd säkerhetsbältet på korrekt sätt. ( Sid. 30)
n Om det finns småbarn i bilen
Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets hals
kan det leda till strypning eller andra svåra skador som kan resultera i döds-
fall.
Om bältet skulle bli snott och låsspännet inte kan öppnas ska du klippa sön-
der bältet med en sax.
n Bältessträckare
Om bältessträckaren har aktiverats tänds varningslampan för krockkudde-
systemet. I så fall kan säkerhetsbältet inte användas igen och måste bytas
ut hos en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
n Inställbart axelfäste
Säkerhetsbältet ska alltid ligga stadigt över ena axeln. Bältet ska inte ligga
mot halsen men inte heller så långt ut på axeln att det faller av. Om denna
anvisning inte följs kan skyddet försvagas vid en olyckshändelse, och svåra
eller livshotande skador kan orsakas vid en häftig inbromsning, en plötslig
sväng eller en olycka. ( Sid. 33)
RAV4_OM_OM42A21SE_(SE).book Page 36 Wednesday, January 21, 2015 6:56 PM

371-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
nSlitage och skador på säkerhetsbälten
l Se till att bältena inte skadas genom att remmen, låstungan eller \
bälteslå-
set fastnar i dörren.
l Kontrollera säkerhetsbältena med jämna mellanrum. Se efter om det finns
revor eller slitage samt att inga delar har lossnat. Använd inte den aktuella
sittplatsen förrän bältet är lagat. Ett skadat säkerhetsbälte kan inte skydda
en åkande mot svåra eller livshotande skador.
l Kontrollera att bältet är ordentligt fastsatt i bälteslåset och att remmen inte
har vridits.
Om säkerhetsbältet inte fungerar på rätt sätt bör du omedelbart kontakta
en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
l Byt ut hela sätet, inklusive säkerhetsbältet, om din bil har varit utsatt för en
svår olycka, även om inga skador är synliga.
l Försök inte att montera, ta bort, ändra, ta isär eller göra dig av med säker-
hetsbältena. Låt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning reparera
bilen. Felaktig hantering av en bältessträckare kan göra att den inte funge-
rar korrekt vilket kan leda till svåra eller livshotande skador.
n Vid användning av bältet på mittplatsen bak
Använd inte bältet till baksätets mittplats
om något av låsen har lossats. Att enbart
fästa ett av låsblecken kan leda till svåra
eller livshotande skador vid en häftig
inbromsning eller kollision.
RAV4_OM_OM42A21SE_(SE).book Page 37 Wednesday, January 21, 2015 6:56 PM

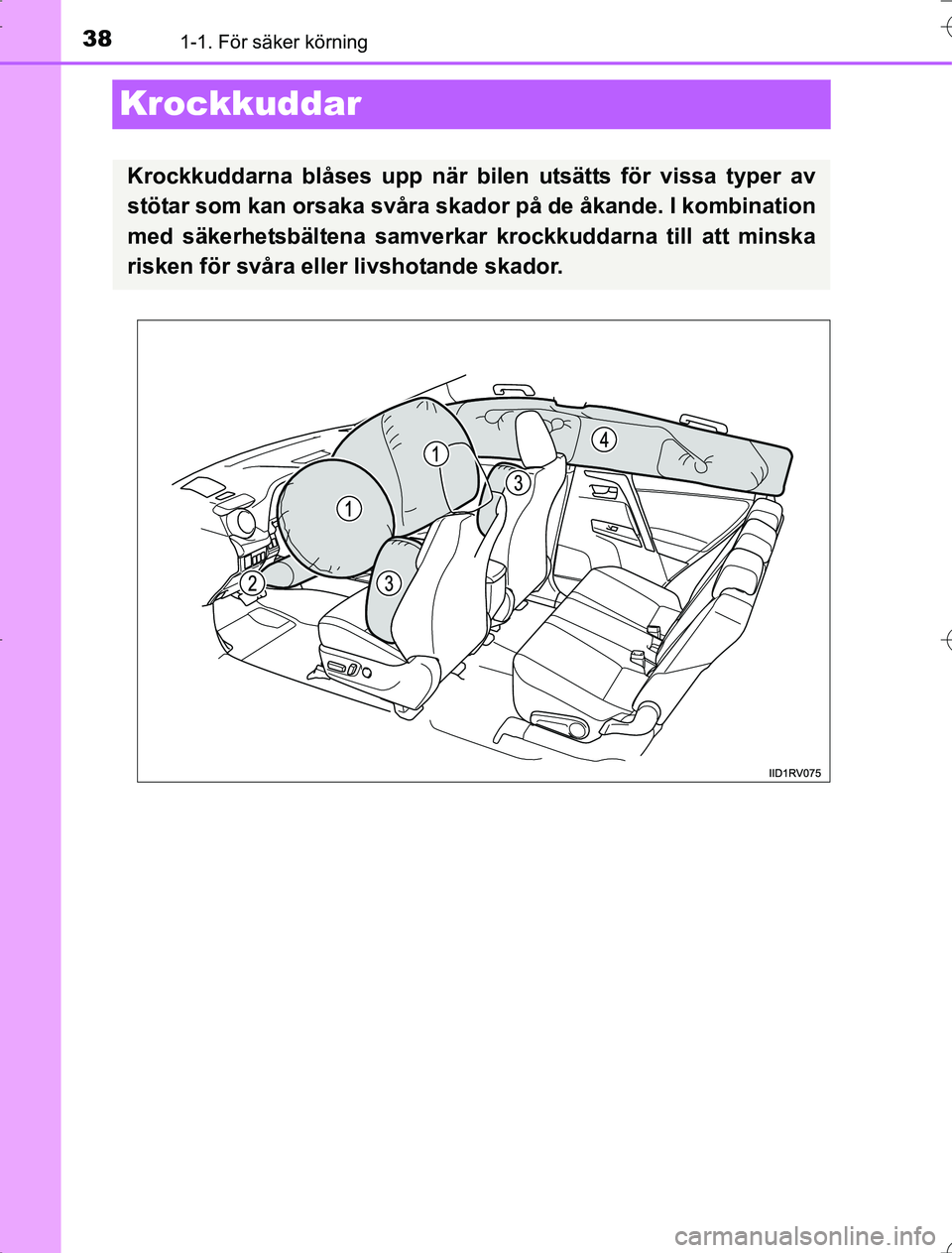

381-1. För säker körning
OM42A21
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
RAV4_OM_OM42A21SE_(SE).book Page 38 Wednesday, January 21, 2015 6:56 PM

391-1. För säker körning
1
OM42A21
Trygghet och säkerhet
uKrockkuddar framFörarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och bröstkorgen på förare och Framsätes-
passagerare inte stöter i bilens invändiga delar
Förarens knäkrockkudde
Bidrar till att skydda föraren
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 39 Wednesday, January 21, 2015 6:56 PM

401-1. För säker körning
OM42A21
Komponenter i krockkuddesystemet
Sidokrocksensorer (framdör-
rar)
Framsätespassagerarens
krockkudde
Sidokrockgardiner
Sidokrockkuddar
”PASSENGER AIR BAG”,
indikeringslampa
Framsätespassagerarens bäl-
teslås
Krockkuddesystem, varnings-
lampa
Förarens krockkuddeSidokrocksensorer (bak)
Bältessträckare och kraftbe-
gränsare
Sensor för förarstolens läge
Strömbrytare till förarplatsens
bälteslås
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt
till framsätesp
assagerarens
krockkudde1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
