2914-5. Använda körstödssystemen
4
Körning
OM42A21
VA R N I N G
nNär Stop & Start-systemet är i drift
l Växelspaken ska vara i N, trampa för säkerhetens skull ned bromspedalen
eller ansätt parkeringsbromsen medan motorn är avstängd av Stop &
Start-systemet (medan Stop & Start-systemets indikator är tänd).
Olyckor kan oväntat ske på grund av den automatiska startfunktionen.
l Lämna inte bilen medan Stop & Start-systemet har stängt av motorn
(medan Stop & Start-systemets indikator är tänd).
Olyckor kan oväntat ske på grund av den automatiska startfunktionen.
l Kontrollera att motorn inte är avstängd av Stop & Start-systemet medan
bilen befinner sig i ett dåligt ventilerat utrymme. Motorn kan startas om av
motorns automatiska startfunktion, så att avgaser ansamlas och tränger in
i bilen, vilket kan leda till dödsfall eller utgöra en allvarlig hälsorisk\
.
OBSERVERA
nSe till att systemet fungerar korrekt
Om någon av följande situationer skulle uppstå kommer Stop & Start-syste-
met eventuellt inte att fungera på rätt sätt. Låt i så fall en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
l Om förarens säkerhetsbälte är fastspänt blinkar påminnelselampan till bäl-
tet.
l Även om förarens säkerhetsbälte inte är fastspänt tänds inte påminnelse-
lampan till bältet.
l Även om förardörren är stängd tänds varningslampan för öppen dörr, eller
kupébelysningen tänds när strömbrytaren till kupébelysningen är i dörrlä-
ge.
l Även om förardörren öppnas tänds inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte när strömbrytaren till kupébelysningen är
i dörrläge.
RAV4_OM_OM42A21SE_(SE).book Page 291 Wednesday, January 21, 2015 6:56 PM

2924-5. Använda körstödssystemen
OM42A21

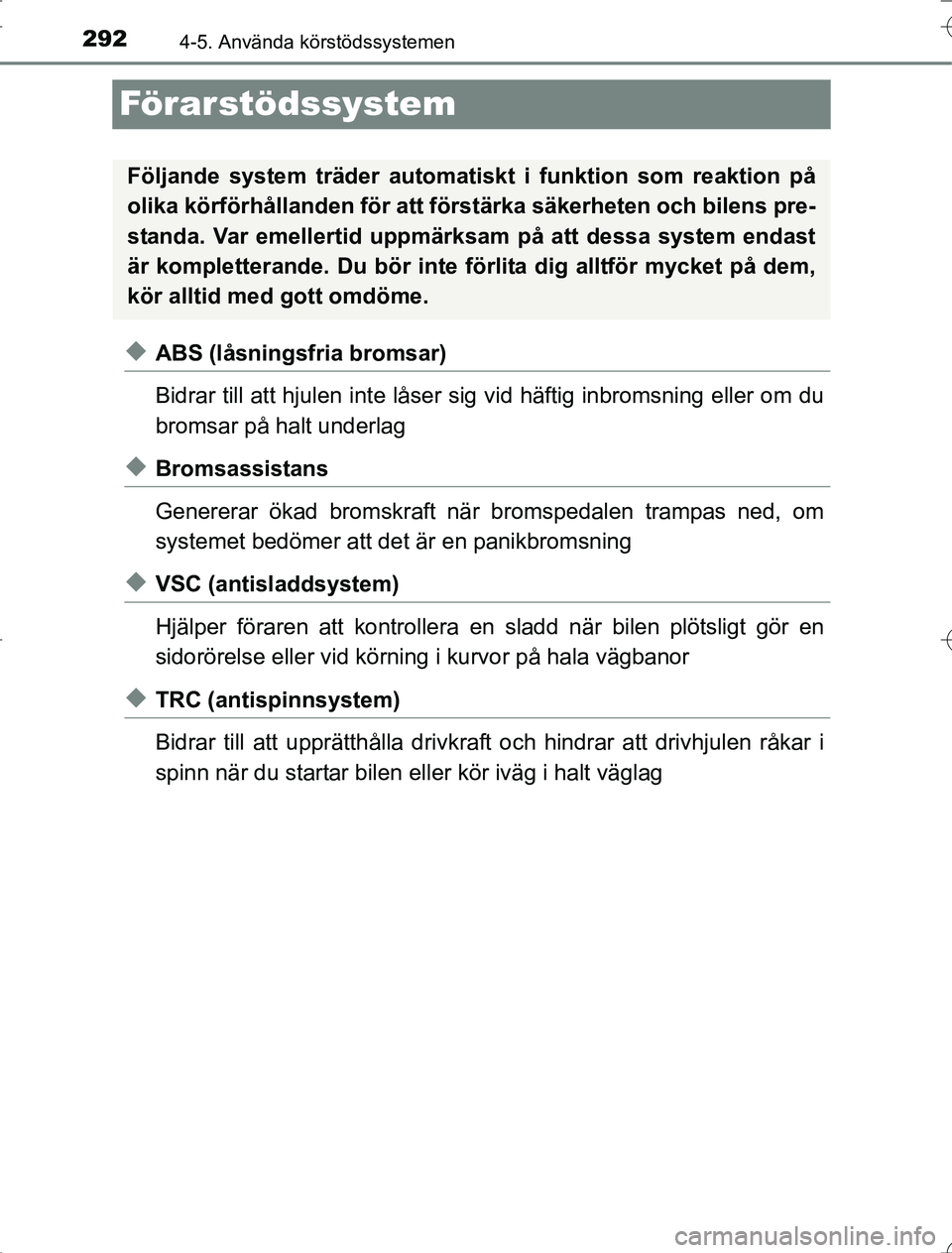

Förarstödssystem
uABS (låsningsfria bromsar)
Bidrar till att hjulen inte låser sig vid häftig inbromsning eller om du
bromsar på halt underlag
uBromsassistans
Genererar ökad bromskraft när bromspedalen trampas ned, om
systemet bedömer att det är en panikbromsning
uVSC (antisladdsystem)
Hjälper föraren att kontrollera en sladd när bilen plötsligt gör en
sidorörelse eller vid körning i kurvor på hala vägbanor
uTRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och hindrar att drivhjulen råkar i
spinn när du startar bilen eller kör iväg i halt väglag
Följande system träder automa tiskt i funktion som reaktion på
olika körförhållanden för att förs tärka säkerheten och bilens pre-
standa. Var emellertid uppmärksam på att dess a system endast
är kompletterande. Du bör inte förlita dig alltför mycket på dem,
kör alltid med gott omdöme.
RAV4_OM_OM42A21SE_(SE).book Page 292 Wednesday, January 21, 2015 6:56 PM

2934-5. Använda körstödssystemen
4
Körning
OM42A21
uFunktionen AUTO LSD (modeller med 2WD)
Funktionen AUTO LSD aktiveras när TRC-systemet är avstängt.
Den träder in när ett av drivhjulen slirar, till exempel när hjulet slirar
fritt på is eller lera. Systemet ansä tter bromsarna på hjulet som sli-
rar och överför en del av vridmom entet till det andra hjulet för att
säkerställa drivkraft.
uDynamic Torque Control AWD (modeller med AWD)
Växlar automatisk t från framhjulsdrift till allhjulsdrift (AWD) bero-
ende på körförhållandena, vilket bidrar till tillförlitlig väghållning och
stabilitet. Exempel på situationer nä r systemet växlar till AWD är vid
körning i kurvor, i uppförsbackar, vid start eller acceleration och när
vägen är hal på grund av snö eller regn, etc.
uEPS (elektrisk servostyrning)
Systemet använder en elmotor för att minska kraften som behövs
för att vrida ratten
uHjälpsystem vid start i motlut
 Sid. 298
uSignal vid nödbromsning
Om bromsarna appliceras häftigt blinkar bromsljusen automatiskt
för att uppmärksamma bakomvarande fordon.
RAV4_OM_OM42A21SE_(SE).book Page 293 Wednesday, January 21, 2015 6:56 PM

2944-5. Använda körstödssystemen
OM42A21

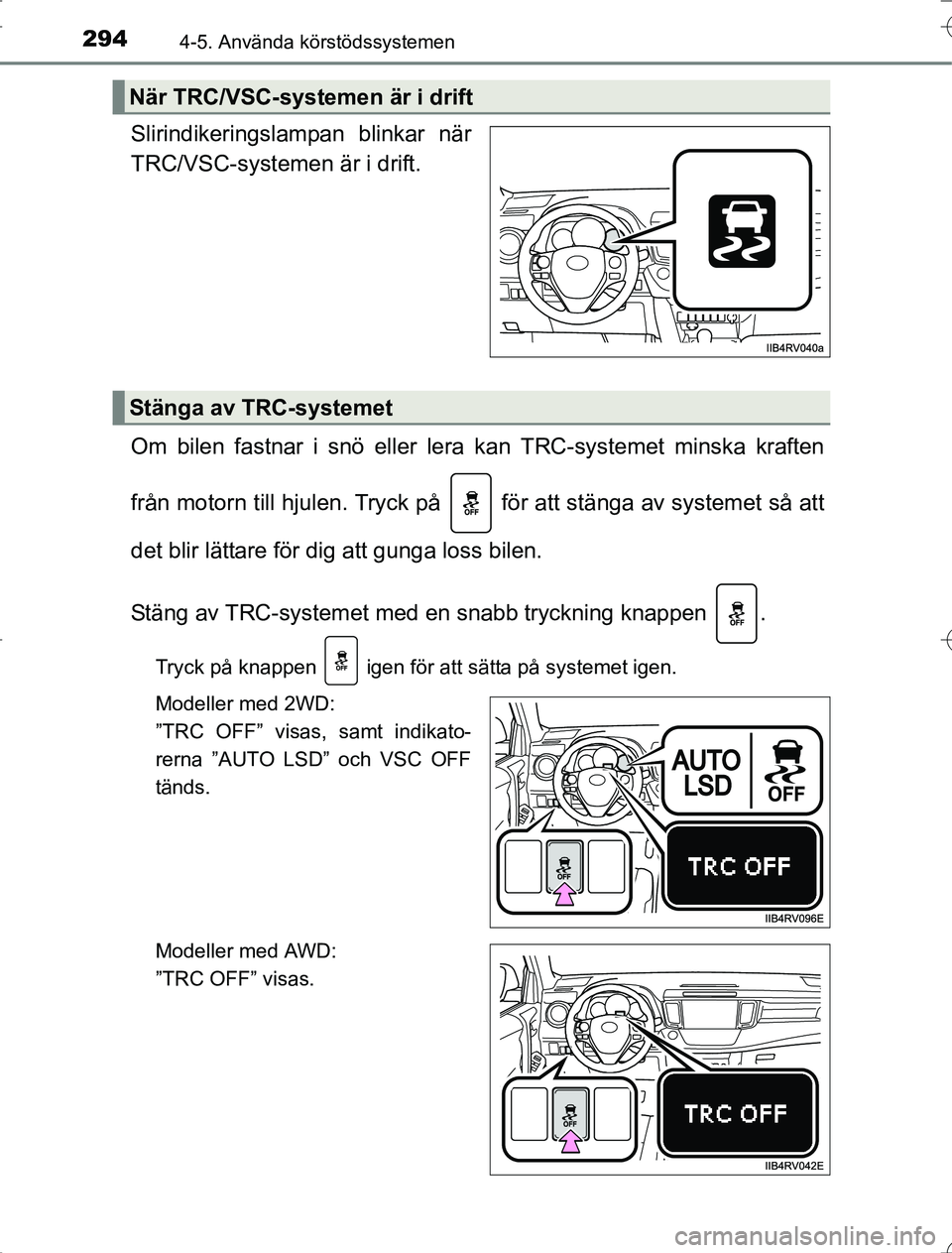

Slirindikeringslampan blinkar när
TRC/VSC-systemen är i drift.
Om bilen fastnar i snö eller lera kan TRC-systemet minska kraften
från motorn till hjulen. Tryck på för att stänga av systemet så att
det blir lättare för dig att gunga loss bilen.
Stäng av TRC-systemet me d en snabb tryckning knappen .
Tryck på knappen igen för att sätta på systemet igen.
Modeller med 2WD:
”TRC OFF” visas, samt indikato-
rerna ”AUTO LSD” och VSC OFF
tänds.
Modeller med AWD:
”TRC OFF” visas.
När TRC/VSC-systemen är i drift
Stänga av TRC-systemet
RAV4_OM_OM42A21SE_(SE).book Page 294 Wednesday, January 21, 2015 6:56 PM

2954-5. Använda körstödssystemen
4
Körning
OM42A21

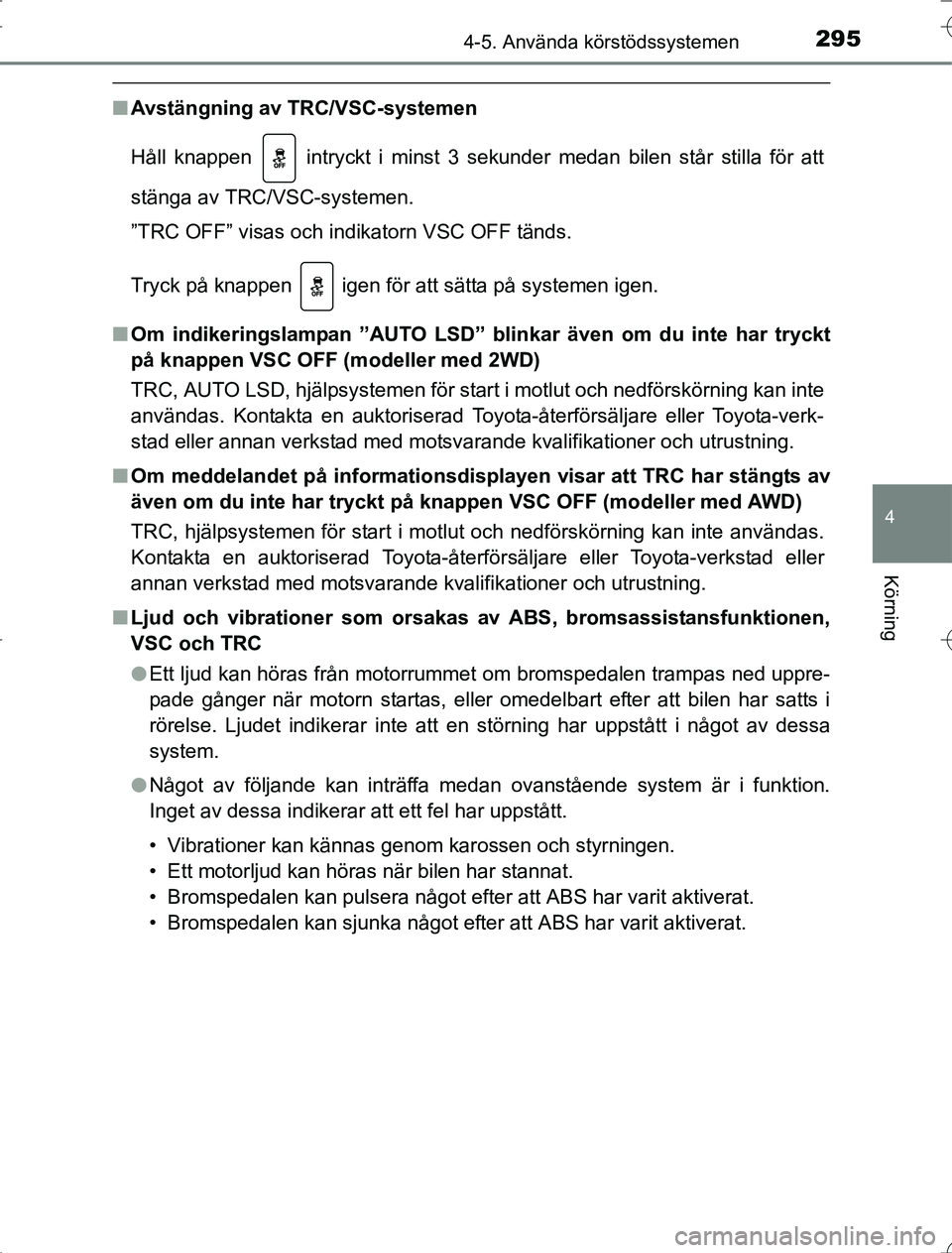

nAvstängning av TRC/VSC-systemen
Håll knappen intryckt i minst 3 sekunder medan bilen står stilla för att
stänga av TRC/VSC-systemen.
”TRC OFF” visas och indikatorn VSC OFF tänds.
Tryck på knappen igen för att sätta på systemen igen.
n Om indikeringslampan ”AUTO LSD” blinkar även om du inte har tryckt
på knappen VSC OFF (modeller med 2WD)
TRC, AUTO LSD, hjälpsystemen för start i motlut och nedförskörning kan inte
användas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
n Om meddelandet på informationsdis playen visar att TRC har stängts av
även om du inte har tryckt på knappen VSC OFF (modeller med AWD)
TRC, hjälpsystemen för start i motlut och nedförskörning kan inte användas.
Kontakta en auktoriserad Toyota-återför säljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
n Ljud och vibrationer som orsakas av ABS, bromsassistansfunktionen,
VSC och TRC
l Ett ljud kan höras från motorrummet om bromspedalen trampas ned uppre-
pade gånger när motorn startas, eller omedelbart efter att bilen har satts i
rörelse. Ljudet indikerar inte att en störning har uppstått i något av dessa
system.
l Något av följande kan inträffa medan ovanstående system är i funktion.
Inget av dessa indikerar att ett fel har uppstått.
• Vibrationer kan kännas genom karossen och styrningen.
• Ett motorljud kan höras när bilen har stannat.
• Bromspedalen kan pulsera något efter att ABS har varit aktiverat.
• Bromspedalen kan sjunka något efter att ABS har varit aktiverat.
RAV4_OM_OM42A21SE_(SE).book Page 295 Wednesday, January 21, 2015 6:56 PM

2964-5. Använda körstödssystemen
OM42A21n

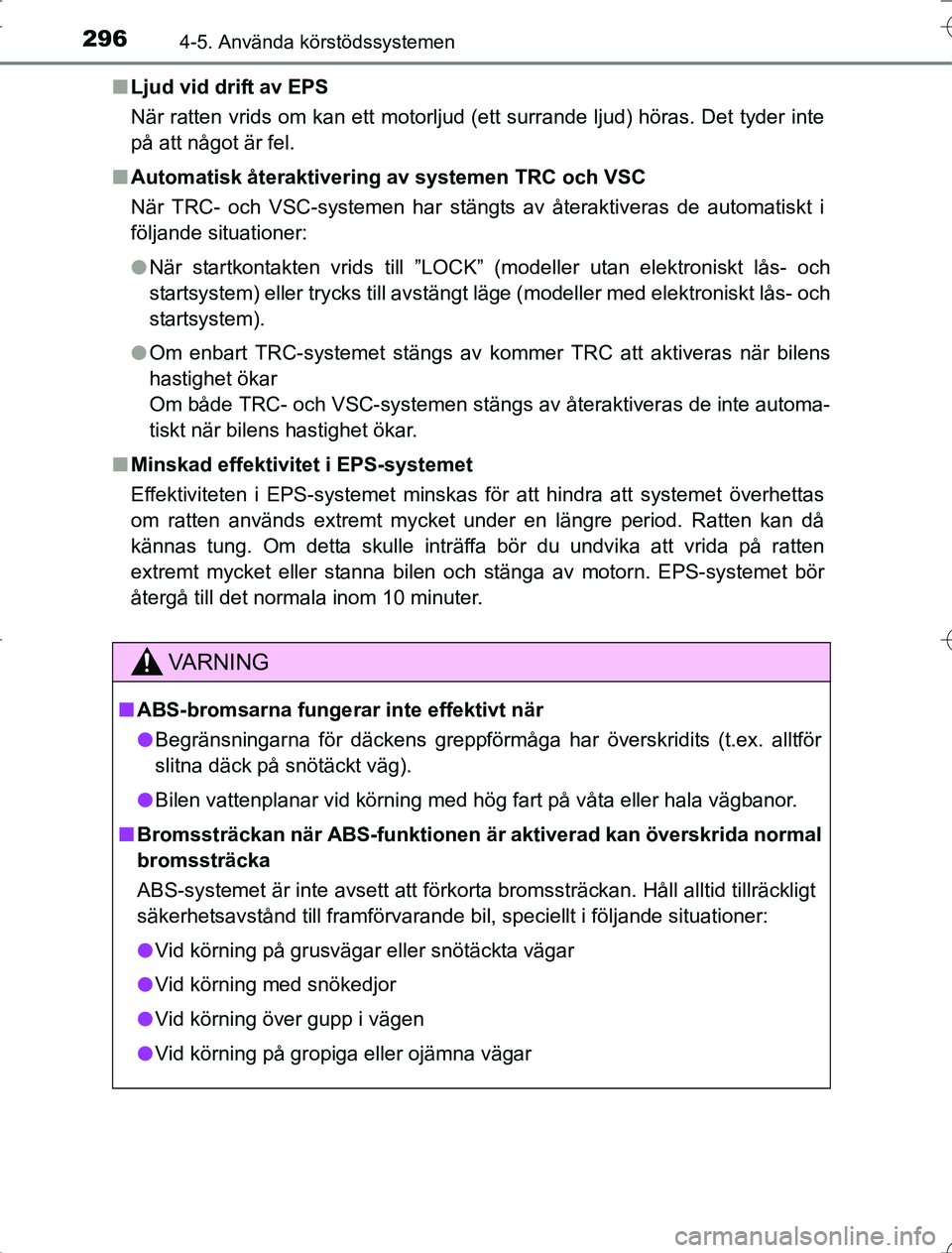

Ljud vid drift av EPS
När ratten vrids om kan ett motorljud (ett surrande ljud) höras. Det tyder inte
på att något är fel.
n Automatisk återaktivering av systemen TRC och VSC
När TRC- och VSC-systemen har stängts av återaktiveras de automatiskt i
följande situationer:
l När startkontakten vrids till ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller trycks till avstängt l äge (modeller med elektroniskt lås- och
startsystem).
l Om enbart TRC-systemet stängs av ko mmer TRC att aktiveras när bilens
hastighet ökar
Om både TRC- och VSC-systemen stängs av återaktiveras de inte automa-
tiskt när bilens hastighet ökar.
n Minskad effektivitet i EPS-systemet
Effektiviteten i EPS-systemet minskas för att hindra att systemet överhettas
om ratten används extremt mycket under en längre period. Ratten kan då
kännas tung. Om detta skulle inträffa bör du undvika att vrida på ratten
extremt mycket eller stanna bilen och stänga av motorn. EPS-systemet bör
återgå till det normala inom 10 minuter.
VA R N I N G
nABS-bromsarna fungerar inte effektivt när
l Begränsningarna för däckens greppförmåga har överskridits (t.ex. alltför
slitna däck på snötäckt väg).
l Bilen vattenplanar vid körning med hög fart på våta eller hala vägbanor.
n Bromssträckan när ABS-fu nktionen är aktiverad kan överskrida normal
bromssträcka
ABS-systemet är inte avsett att förkorta bromssträckan. Håll alltid tillräckligt
säkerhetsavstånd till framförvarande bil, speciellt i följande situatio\
ner:
l Vid körning på grusvägar eller snötäckta vägar
l Vid körning med snökedjor
l Vid körning över gupp i vägen
l Vid körning på gropiga eller ojämna vägar
RAV4_OM_OM42A21SE_(SE).book Page 296 Wednesday, January 21, 2015 6:56 PM

2974-5. Använda körstödssystemen
4
Körning
OM42A21

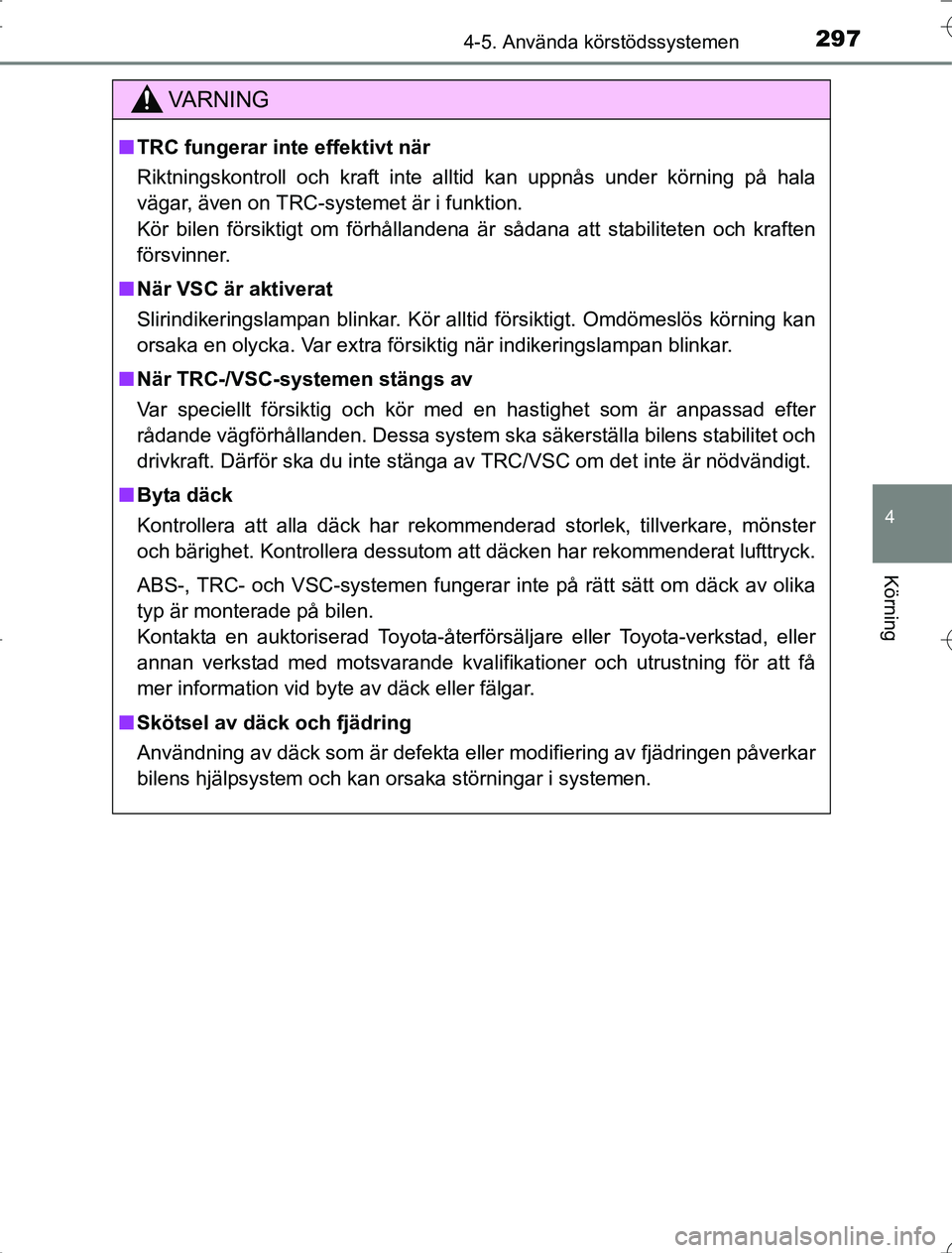

VA R N I N G
nTRC fungerar inte effektivt när
Riktningskontroll och kraft inte alltid kan uppnås under körning på hala
vägar, även on TRC-systemet är i funktion.
Kör bilen försiktigt om förhållandena är sådana att stabiliteten och kraften
försvinner.
n När VSC är aktiverat
Slirindikeringslampan blinkar. Kör alltid försiktigt. Omdömeslös körning kan
orsaka en olycka. Var extra försiktig när indikeringslampan blinkar.
n När TRC-/VSC-systemen stängs av
Var speciellt försiktig och kör med en hastighet som är anpassad efter
rådande vägförhållanden. Dessa system ska säkerställa bilens stabilitet och
drivkraft. Därför ska du inte stänga av TRC/VSC om det inte är nödvändigt.
n Byta däck
Kontrollera att alla däck har rekommenderad storlek, tillverkare, mönster
och bärighet. Kontrollera dessutom att däcken har rekommenderat lufttryck.
ABS-, TRC- och VSC-systemen fungerar inte på rätt sätt om däck av olika
typ är monterade på bilen.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få
mer information vid byte av däck eller fälgar.
n Skötsel av däck och fjädring
Användning av däck som är defekta elle r modifiering av fjädringen påverkar
bilens hjälpsystem och kan orsaka störningar i systemen.
RAV4_OM_OM42A21SE_(SE).book Page 297 Wednesday, January 21, 2015 6:56 PM

2984-5. Använda körstödssystemen
OM42A21

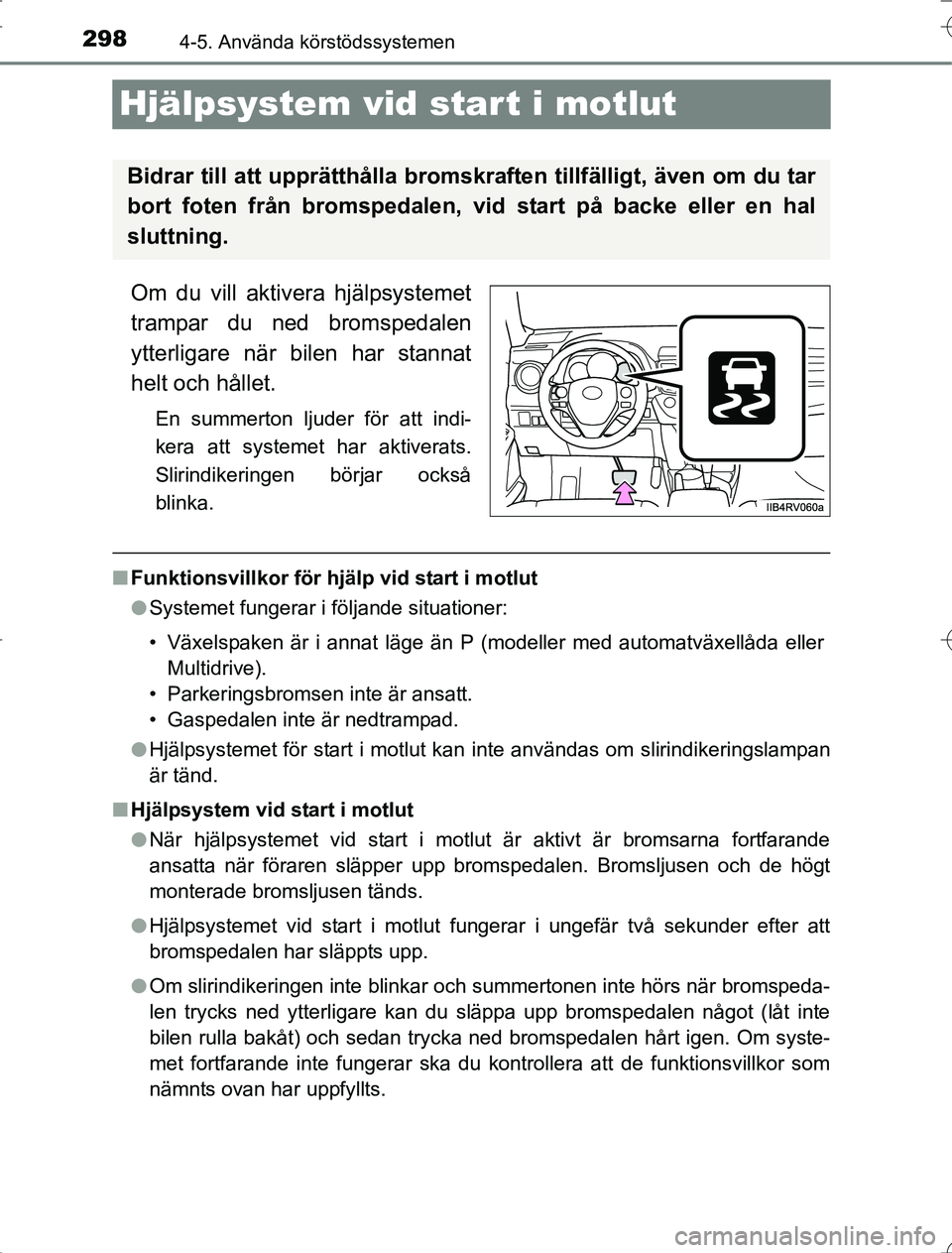

Hjälpsystem vid start i motlut
Om du vill aktivera hjälpsystemet
trampar du ned bromspedalen
ytterligare när bilen har stannat
helt och hållet.
En summerton ljuder för att indi-
kera att systemet har aktiverats.
Slirindikeringen börjar också
blinka.
nFunktionsvillkor för hj älp vid start i motlut
l Systemet fungerar i följande situationer:
• Växelspaken är i annat läge än P (modeller med automatväxellåda eller
Multidrive).
• Parkeringsbromsen inte är ansatt.
• Gaspedalen inte är nedtrampad.
l Hjälpsystemet för start i motlut kan inte användas om slirindikeringslampan
är tänd.
n Hjälpsystem vid start i motlut
lNär hjälpsystemet vid start i motlut är aktivt är bromsarna fortfarande
ansatta när föraren släpper upp bromspedalen. Bromsljusen och de högt
monterade bromsljusen tänds.
l Hjälpsystemet vid start i motlut fungerar i ungefär två sekunder efter att
bromspedalen har släppts upp.
l Om slirindikeringen inte blinkar och summertonen inte hörs när bromspeda-
len trycks ned ytterligare kan du släppa upp bromspedalen något (låt inte
bilen rulla bakåt) och sedan trycka ned bromspedalen hårt igen. Om syste-
met fortfarande inte fungerar ska du kontrollera att de funktionsvillkor som
nämnts ovan har uppfyllts.
Bidrar till att upprätthålla bromskr aften tillfälligt, även om du tar
bort foten från bromspedalen, vid start på backe eller en hal
sluttning.
RAV4_OM_OM42A21SE_(SE).book Page 298 Wednesday, January 21, 2015 6:56 PM

2994-5. Använda körstödssystemen
4
Körning
OM42A21n

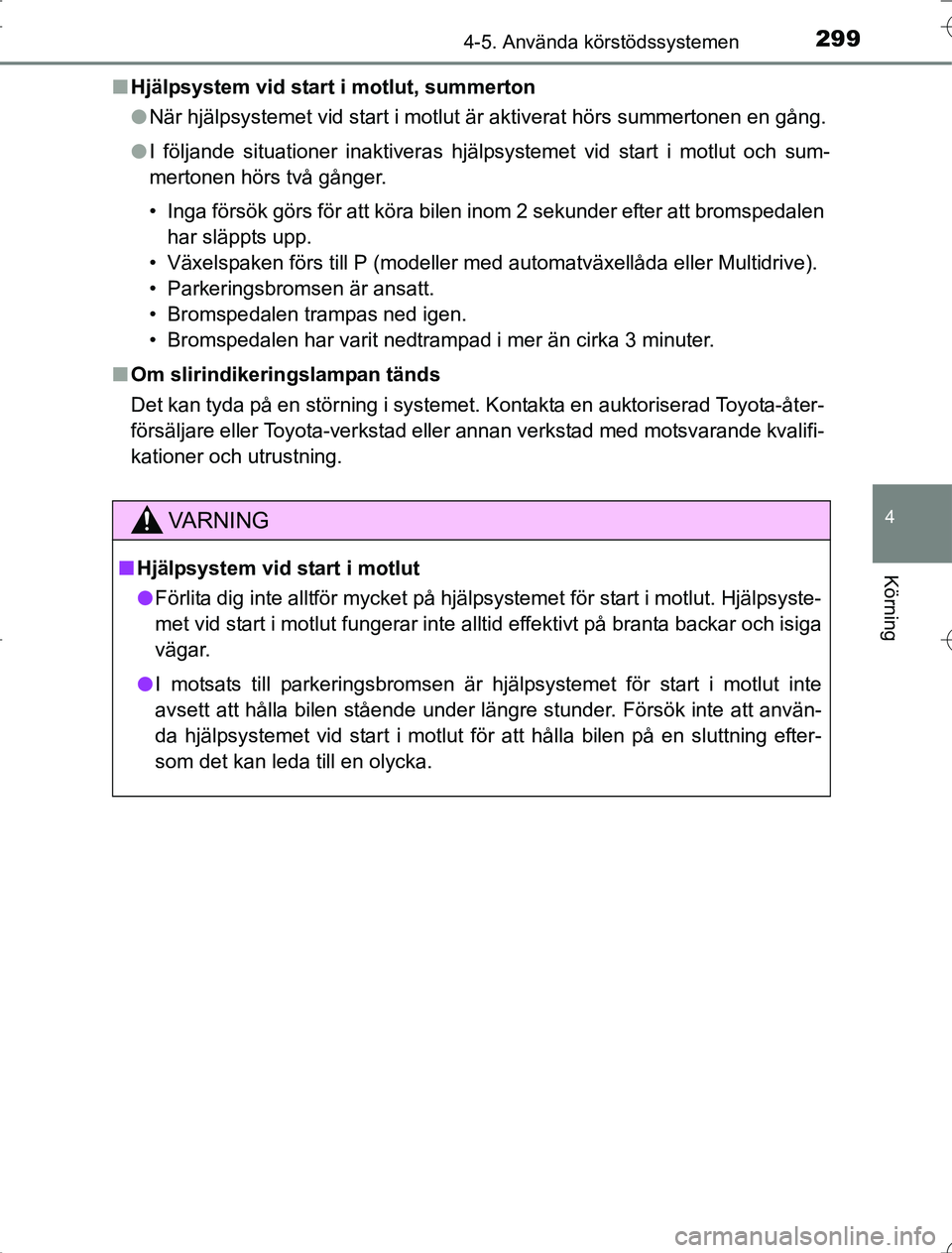

Hjälpsystem vid start i motlut, summerton
lNär hjälpsystemet vid start i motlut är aktiverat hörs summertonen en gång.
l I följande situationer inaktiveras hjälpsystemet vid start i motlut och sum-
mertonen hörs två gånger.
• Inga försök görs för att köra bilen inom 2 sekunder efter att bromspedalen
har släppts upp.
• Växelspaken förs till P (modeller med automatväxellåda eller Multidri\
ve).
• Parkeringsbromsen är ansatt.
• Bromspedalen trampas ned igen.
• Bromspedalen har varit nedtrampad i mer än cirka 3 minuter.
n Om slirindikeringslampan tänds
Det kan tyda på en störning i systemet. Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
VA R N I N G
nHjälpsystem vid start i motlut
l Förlita dig inte alltför mycket på hjälpsystemet för start i motlut. Hjälpsyste-
met vid start i motlut fungerar inte alltid effektivt på branta backar och isiga
vägar.
l I motsats till parkeringsbromsen är hjälpsystemet för start i motlut inte
avsett att hålla bilen stående under längre stunder. Försök inte att använ-
da hjälpsystemet vid start i motlut för att hålla bilen på en sluttning efter-
som det kan leda till en olycka.
RAV4_OM_OM42A21SE_(SE).book Page 299 Wednesday, January 21, 2015 6:56 PM

3004-5. Använda körstödssystemen
OM42A21

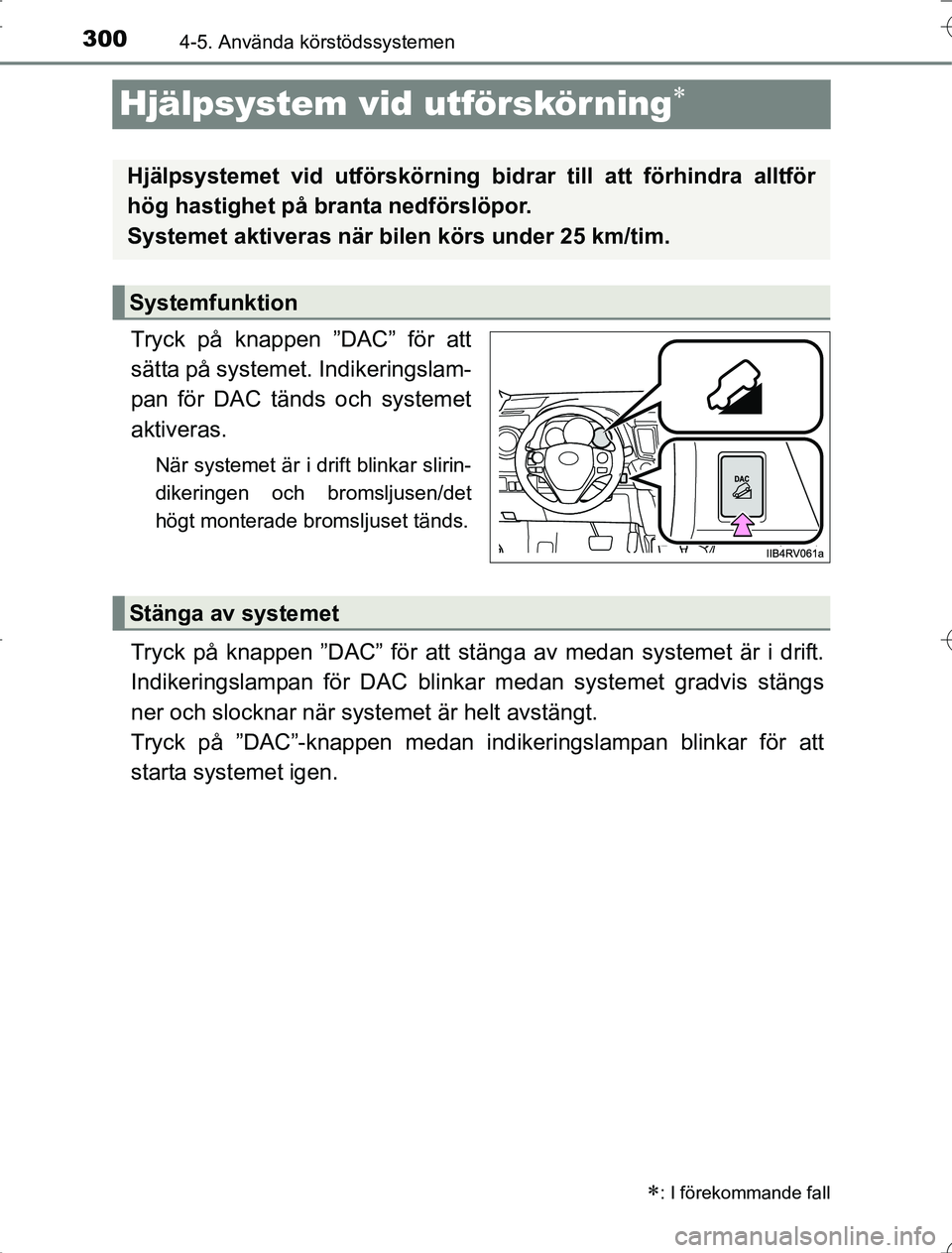

Hjälpsystem vid utförskörning
Tryck på knappen ”DAC” för att
sätta på systemet. Indikeringslam-
pan för DAC tänds och systemet
aktiveras.
När systemet är i drift blinkar slirin-
dikeringen och bromsljusen/det
högt monterade bromsljuset tänds.
Tryck på knappen ”DAC” för att stänga av medan systemet är i drift.
Indikeringslampan för DAC blinkar medan systemet gradvis stängs
ner och slocknar när systemet är helt avstängt.
Tryck på ”DAC”-knappen medan indikeringslampan blinkar för att
starta systemet igen.
: I förekommande fall
Hjälpsystemet vid utförskörning bidrar till att förhindra alltför
hög hastighet på branta nedförslöpor.
Systemet aktiveras när bi len körs under 25 km/tim.
Systemfunktion
Stänga av systemet
RAV4_OM_OM42A21SE_(SE).book Page 300 Wednesday, January 21, 2015 6:56 PM
