TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

331
5
5-1. Använda luftkonditionering och avfrostning
Invändiga funktioner
OM42A21

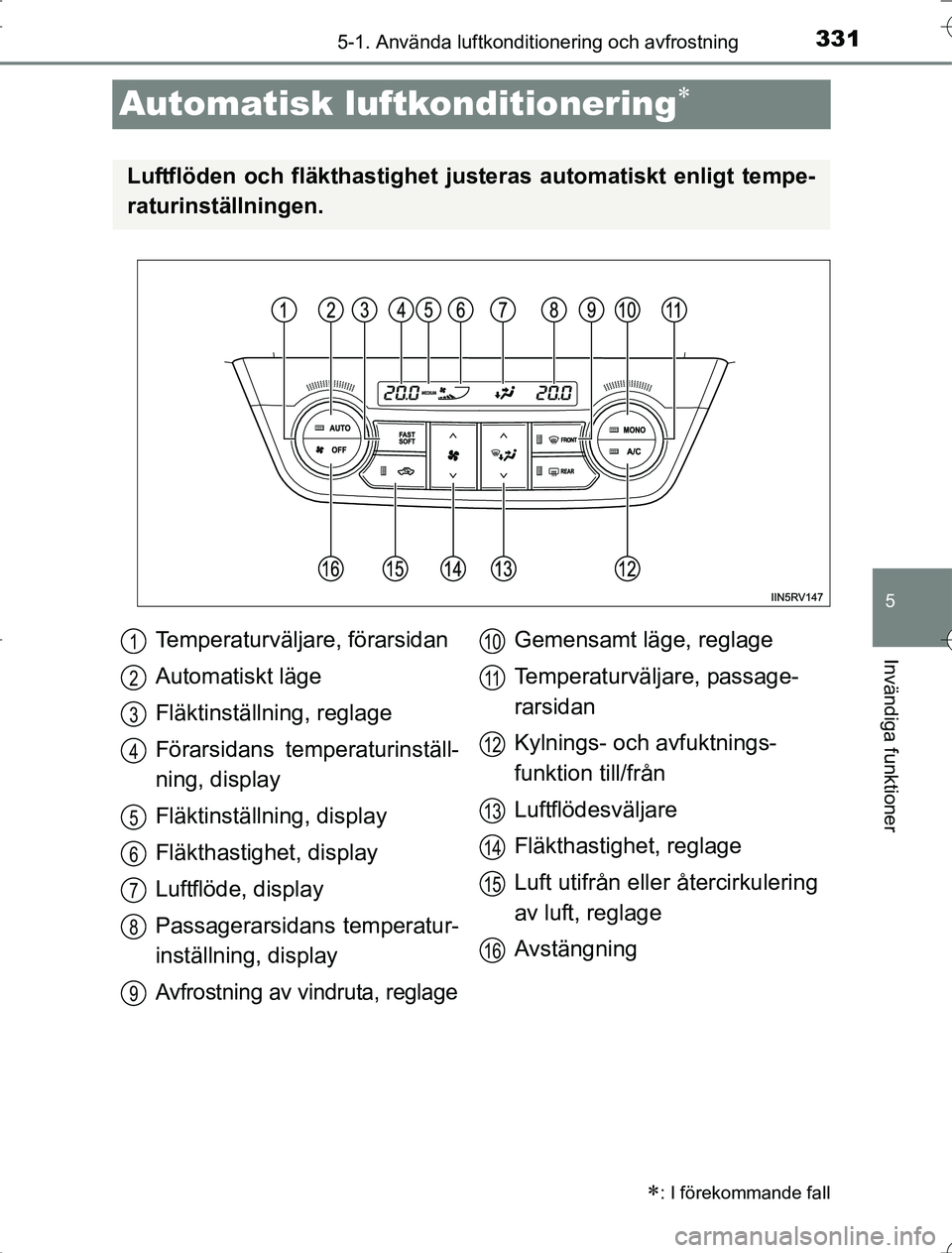

Automatisk luftkonditionering
: I förekommande fall
Luftflöden och fläkthastighet justeras automatiskt enligt tempe-
raturinställningen.
Temperaturväljare, förarsidan
Automatiskt läge
Fläktinställning, reglage
Förarsidans temperaturinställ-
ning, display
Fläktinställning, display
Fläkthastighet, display
Luftflöde, display
Passagerarsidans temperatur-
inställning, display
Avfrostning av vindruta, reglage
Gemensamt läge, reglage
Temperaturväljare, passage-
rarsidan
Kylnings- och avfuktnings-
funktion till/från
Luftflödesväljare
Fläkthastighet, reglage
Luft utifrån eller återcirkulering
av luft, reglage
Avstängning1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
RAV4_OM_OM42A21SE_(SE).book Page 331 Wednesday, January 21, 2015 6:56 PM

3325-1. Använda luftkonditionering och avfrostning
OM42A21

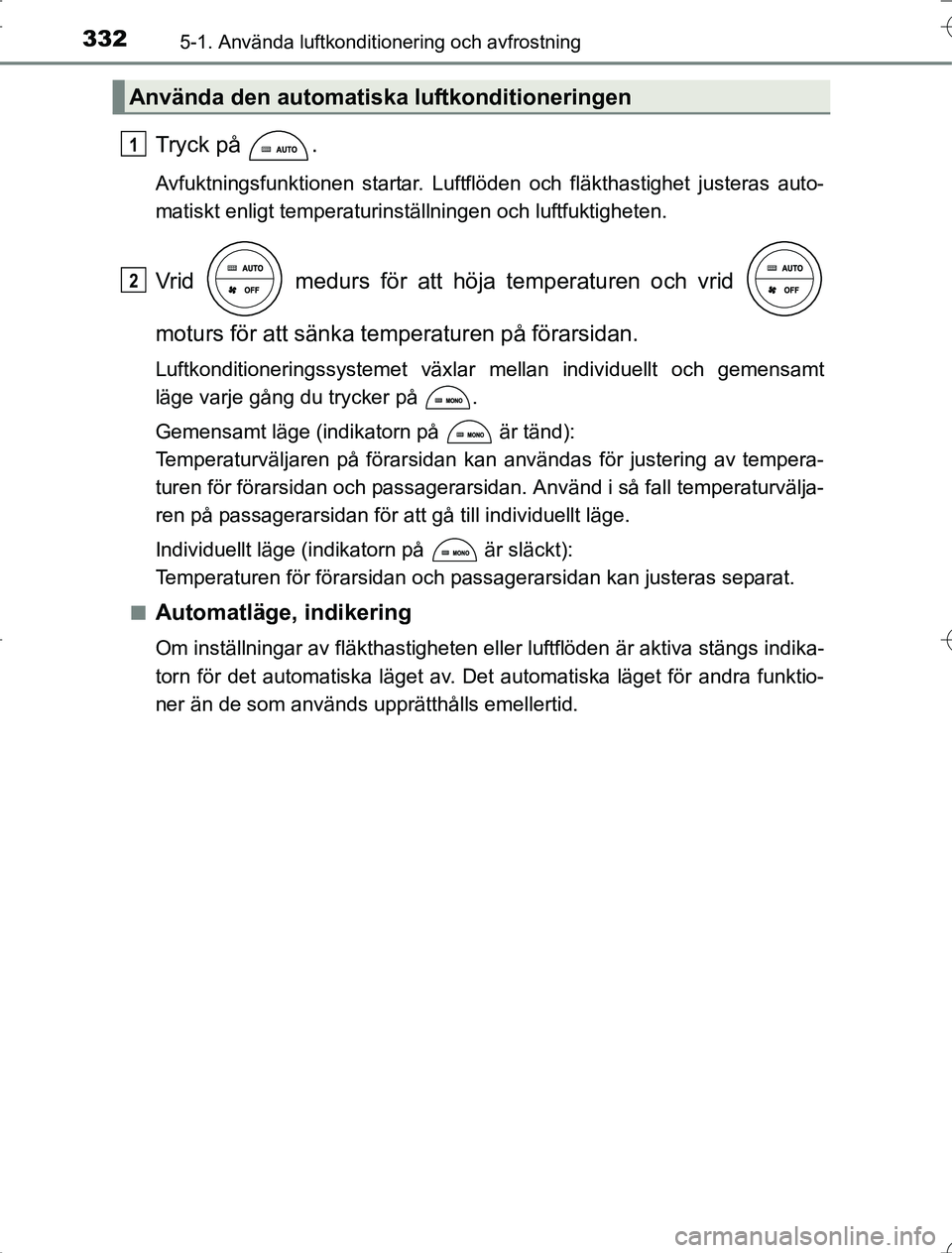

Tryck på .
Avfuktningsfunktionen startar. Luftflöden och fläkthastighet justeras auto-
matiskt enligt temperaturinställningen och luftfuktigheten.
Vrid medurs för att höja temperaturen och vrid
moturs för att sänka temperaturen på förarsidan.
Luftkonditioneringssystemet växlar mellan individuellt och gemensamt
läge varje gång du trycker på .
Gemensamt läge (indikatorn på är tänd):
Temperaturväljaren på förarsidan kan användas för justering av tempera-
turen för förarsidan och passagerarsidan. Använd i så fall temperaturvälja-
ren på passagerarsidan för att gå till individuellt läge.
Individuellt läge (indikatorn på är släckt):
Temperaturen för förarsidan och passagerarsidan kan justeras separat.
n
Automatläge, indikering
Om inställningar av fläkthastigheten eller luftflöden är aktiva stängs indika-
torn för det automatiska läget av. Det automatiska läget för andra funktio-
ner än de som används upprätthålls emellertid.
Använda den automatiska luftkonditioneringen
1
2
RAV4_OM_OM42A21SE_(SE).book Page 332 Wednesday, January 21, 2015 6:56 PM

3335-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21

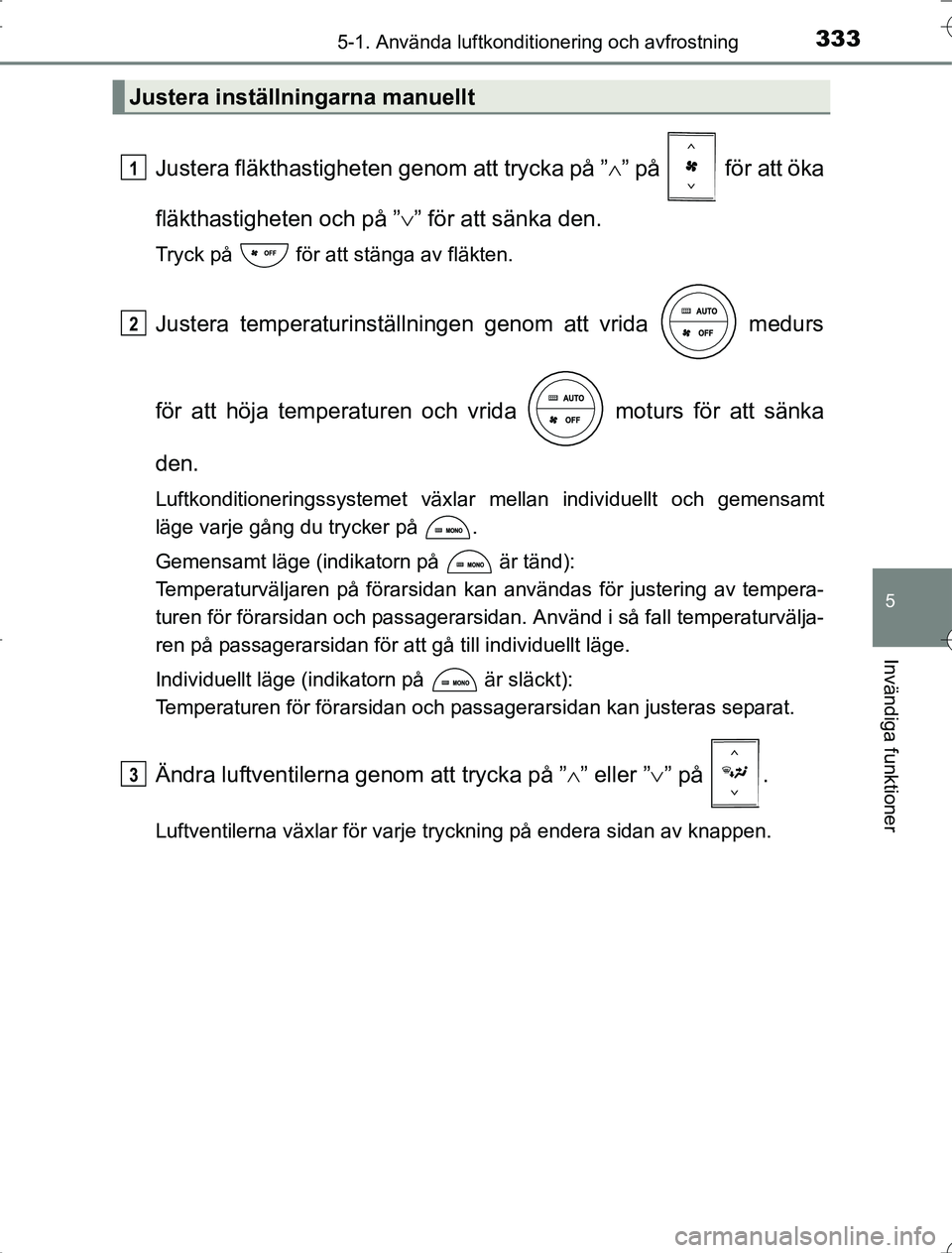

Justera fläkthastigheten genom att trycka på ”” på för att öka
fläkthastigheten och på ” ” för att sänka den.
Tryck på för att stänga av fläkten.
Justera temperaturinställningen genom att vrida medurs
för att höja temperaturen och vrida moturs för att sänka
den.
Luftkonditioneringssystemet växlar mellan individuellt och gemensamt
läge varje gång du trycker på .
Gemensamt läge (indikatorn på är tänd):
Temperaturväljaren på förarsidan kan användas för justering av tempera-
turen för förarsidan och passagerarsidan. Använd i så fall temperaturvälja-
ren på passagerarsidan för att gå till individuellt läge.
Individuellt läge (indikatorn på är släckt):
Temperaturen för förarsidan och passagerarsidan kan justeras separat.
Ändra luftventilerna genom att trycka på ” ” eller ” ” på .
Luftventilerna växlar för varje tryckning på endera sidan av knappen.
Justera inställningarna manuellt
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 333 Wednesday, January 21, 2015 6:56 PM

3345-1. Använda luftkonditionering och avfrostning
OM42A21

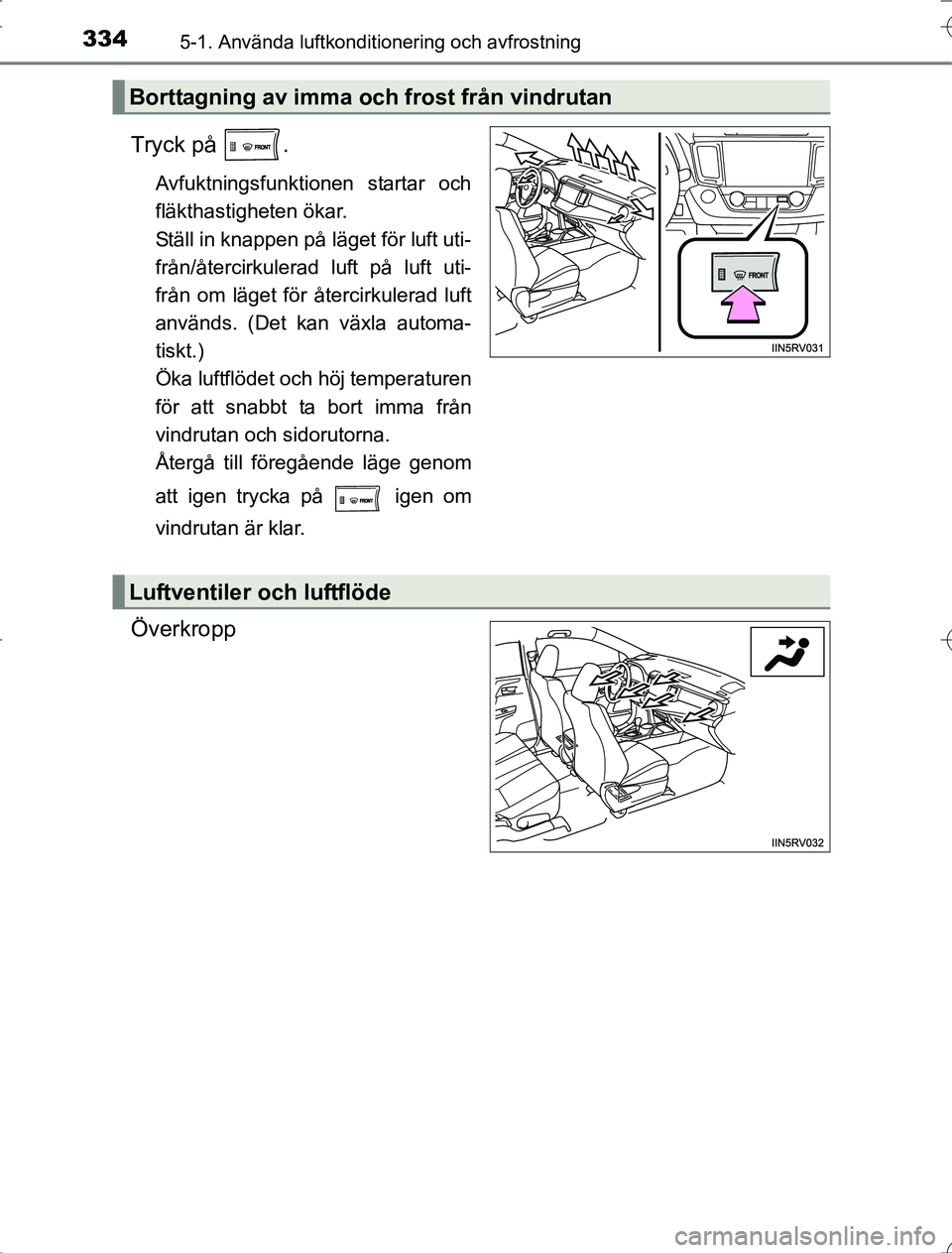

Tryck på .
Avfuktningsfunktionen startar och
fläkthastigheten ökar.
Ställ in knappen på läget för luft uti-
från/återcirkulerad luft på luft uti-
från om läget för återcirkulerad luft
används. (Det kan växla automa-
tiskt.)
Öka luftflödet och höj temperaturen
för att snabbt ta bort imma från
vindrutan och sidorutorna.
Återgå till föregående läge genom
att igen trycka på
igen om
vindrutan är klar.
Överkropp
Borttagning av imma och frost från vindrutan
Luftventiler och luftflöde
RAV4_OM_OM42A21SE_(SE).book Page 334 Wednesday, January 21, 2015 6:56 PM

3355-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21

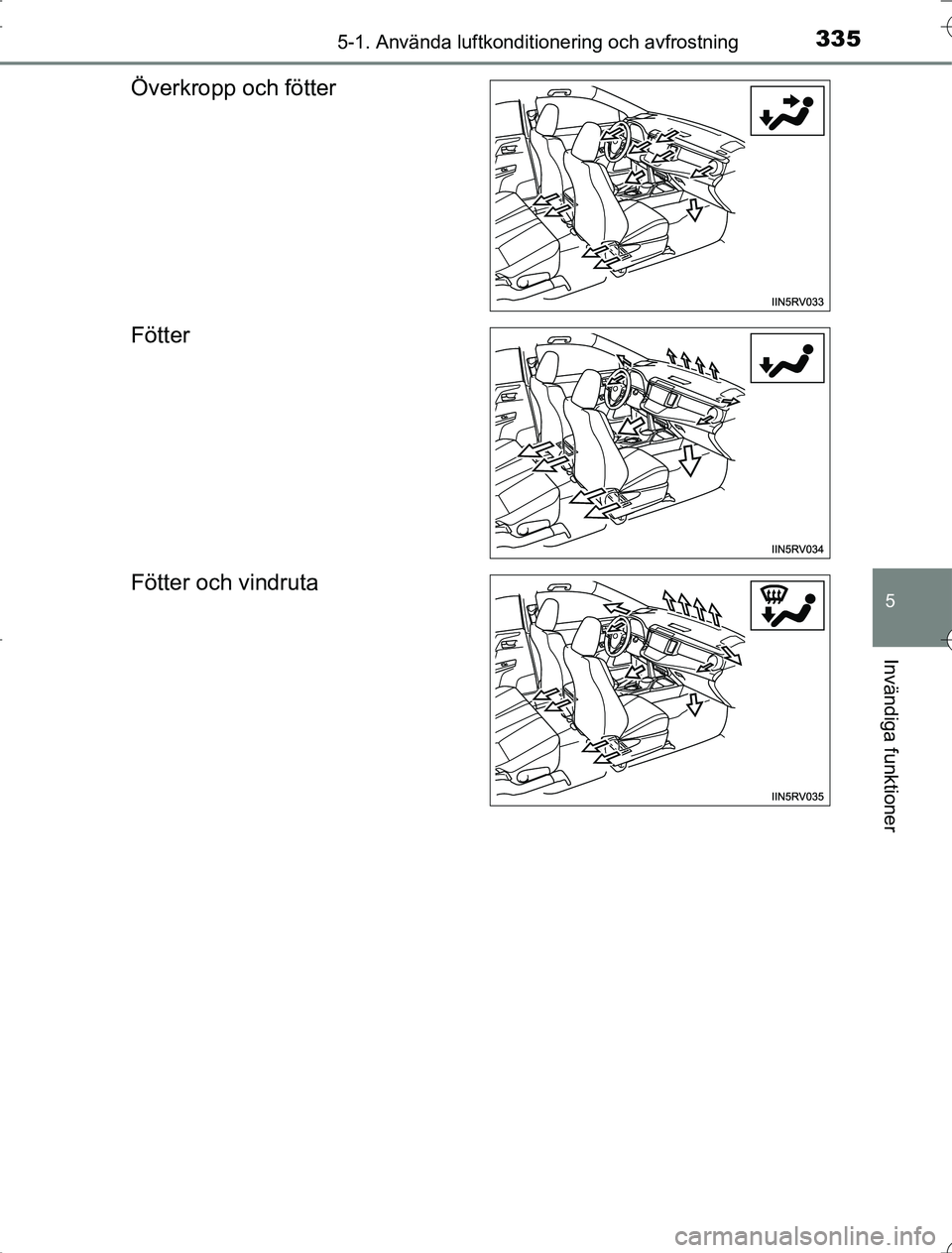

Överkropp och fötter
Fötter
Fötter och vindruta
RAV4_OM_OM42A21SE_(SE).book Page 335 Wednesday, January 21, 2015 6:56 PM

3365-1. Använda luftkonditionering och avfrostning
OM42A21

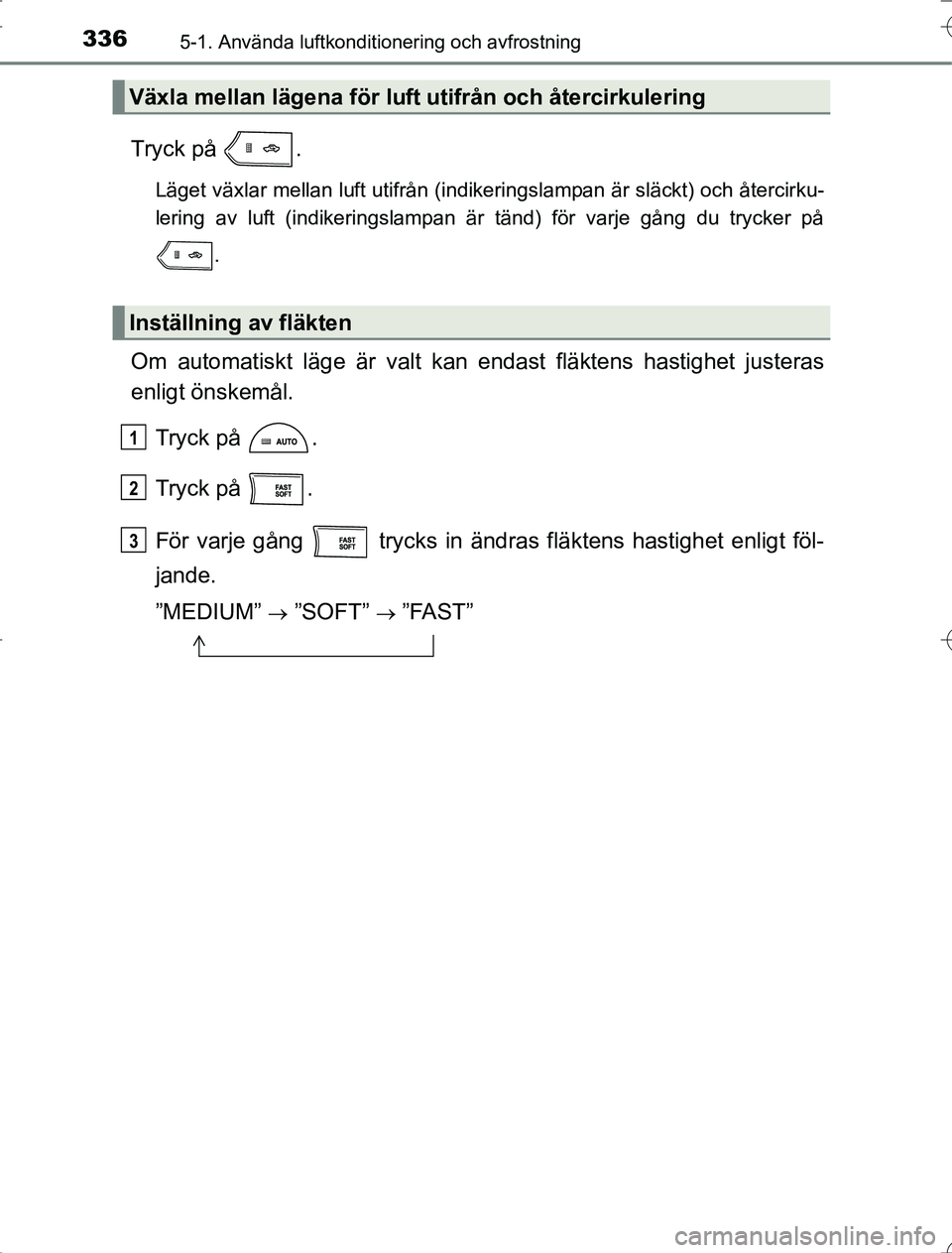

Tryck på .
Läget växlar mellan luft utifrån (indikeringslampan är släckt) och återcirku-
lering av luft (indikeringslampan är tänd) för varje gång du trycker på.
Om automatiskt läge är valt kan endast fläktens hastighet justeras
enligt önskemål.
Tryck på .
Tryck på .
För varje gång trycks in ändras fläktens hastighet enligt föl-
jande.
”MEDIUM”
 ”SOFT”  ”FAST”
Växla mellan lägena för luft utifrån och återcirkulering
Inställning av fläkten
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 336 Wednesday, January 21, 2015 6:56 PM

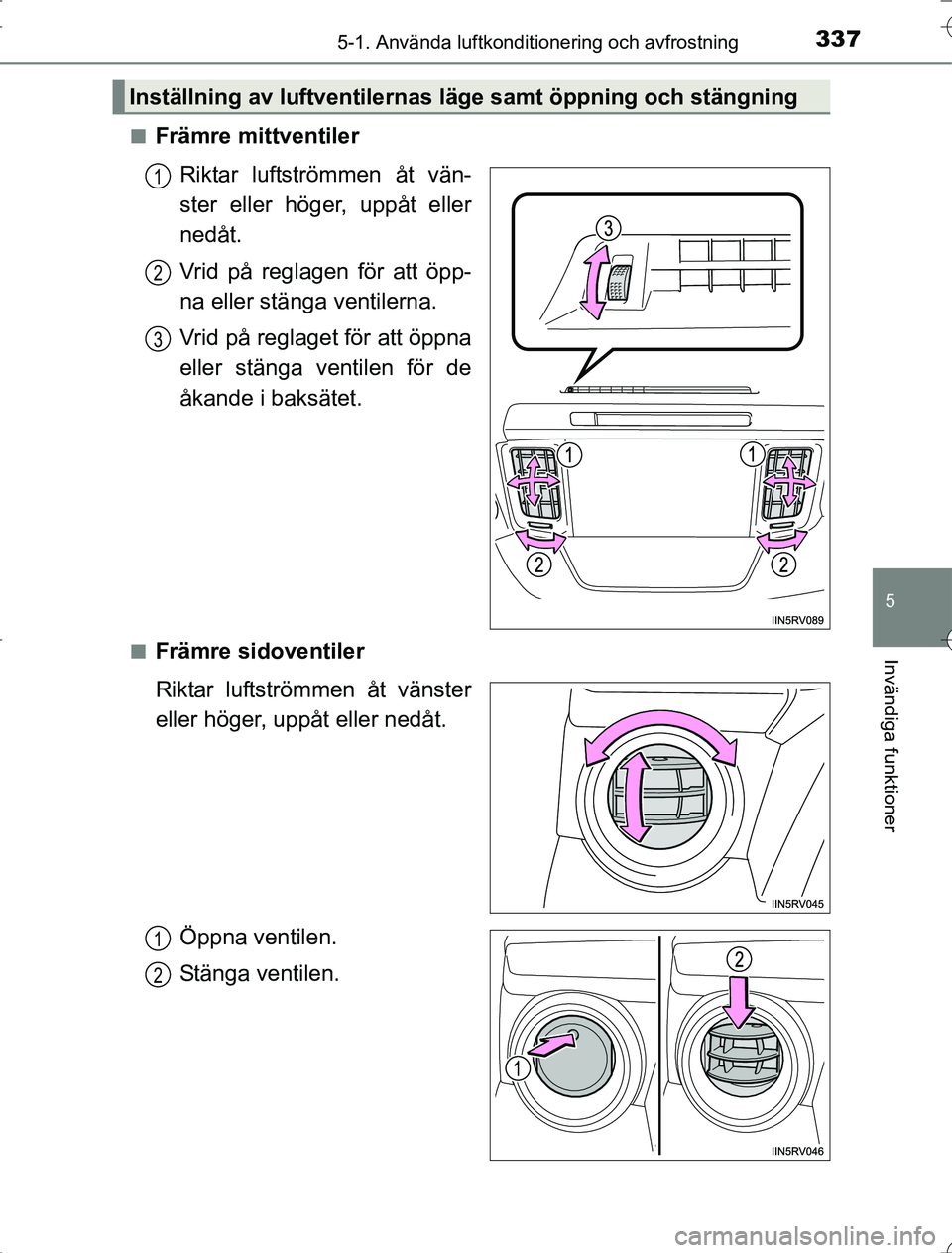

3375-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21n
Främre mittventiler
Riktar luftströmmen åt vän-
ster eller höger, uppåt eller
nedåt.
Vrid på reglagen för att öpp-
na eller stänga ventilerna.
Vrid på reglaget för att öppna
eller stänga ventilen för de
åkande i baksätet.
nFrämre sidoventiler
Riktar luftströmmen åt vänster
eller höger, uppåt eller nedåt.
Öppna ventilen.
Stänga ventilen.
Inställning av luftventilern as läge samt öppning och stängning
1
2
3
1
2
RAV4_OM_OM42A21SE_(SE).book Page 337 Wednesday, January 21, 2015 6:56 PM

3385-1. Använda luftkonditionering och avfrostning
OM42A21

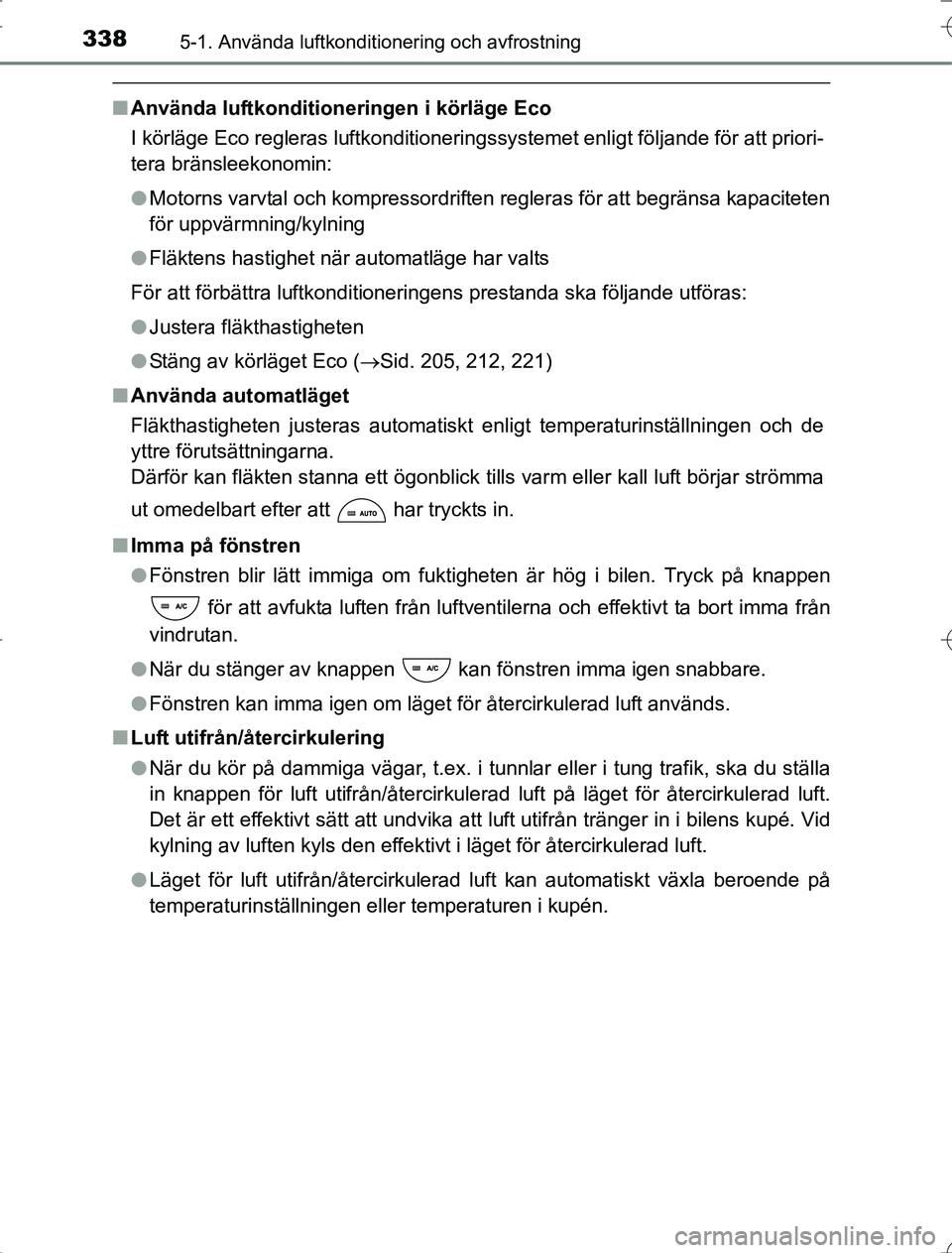

nAnvända luftkonditioneringen i körläge Eco
I körläge Eco regleras luftkonditioneringssystemet enligt följande för att priori-
tera bränsleekonomin:
lMotorns varvtal och kompressordriften regleras för att begränsa kapaciteten
för uppvärmning/kylning
l Fläktens hastighet när automatläge har valts
För att förbättra luftkonditioneringens prestanda ska följande utföras:
l Justera fläkthastigheten
l Stäng av körläget Eco ( Sid. 205, 212, 221)
n Använda automatläget
Fläkthastigheten justeras automatiskt enligt temperaturinställningen och de
yttre förutsättningarna.
Därför kan fläkten stanna ett ögonblick tills varm eller kall luft börjar strömma
ut omedelbart efter att har tryckts in.
n Imma på fönstren
lFönstren blir lätt immiga om fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
l När du stänger av knappen kan fönstren imma igen snabbare.
l Fönstren kan imma igen om läget för återcirkulerad luft används.
n Luft utifrån/återcirkulering
lNär du kör på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska du ställa
in knappen för luft utifrån/återcirkulerad luft på läget för återcirkulerad luft.
Det är ett effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid
kylning av luften kyls den effektivt i läget för återcirkulerad luft.
l Läget för luft utifrån/återcirkulerad luft kan automatiskt växla beroende på
temperaturinställningen eller temperaturen i kupén.
RAV4_OM_OM42A21SE_(SE).book Page 338 Wednesday, January 21, 2015 6:56 PM

3395-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21n
Om utetemperaturen sjunker till nära 0 C
Avfuktningsfunktionen aktiveras inte alltid trots att är intryckt.
n Dålig lukt från ventilation och luftkonditionering
lStäll in luftkonditioneringen på luft utifrån för att få in frisk luft i bilen.
l När luftkonditioneringen är i bruk kan olika lukter från bilens insida eller
utsida tränga in i och samlas i luftkond itioneringssystemet. Detta kan orsaka
att lukt kommer in från ventilerna.
l Minska möjligheten för potentiella lukter:
• Det rekommenderas att luftkonditioneringssystemet ställs in på läget för
luft utifrån innan bilen stängs av.
• Den inställda starten av fläkten kan fördröjas en kort stund omedelbart efter det att luftkonditioneringssystemet har startats i automatiskt läge.
n Drift av luftkonditioneringen när mo torn stannas av Stop & Start-syste-
met (modeller med Stop & Start-system)
När motorn har stannats av Stop & Start-systemet stängs den automatiska
luftkonditioneringens kylnings-, uppvärmnings- och avfuktningsfunktioner av,
fläkthastigheten sänks beroende på uteluftens temperatur, etc., eller fläkten
slutar blåsa luft. Om du inte vill att luftkonditioneringen ska stängas av ska du
trycka på avstängningsknappen till Stop & Start-systemet och avstå från att
använda systemet.
n Om vindrutan immar igen och motorn stannas av Stop & Start-systemet
(modeller med Stop & Start-system)
Tryck på för att starta om motorn och ta bort imma från vindrutan.
Om vindrutan ständigt immar igen ska du trycka på avstängningsknappen till
Stop & Start-systemet och avstå från att använda systemet.
n Om lukt kommer från luftkonditione ringen medan motorn har stannats
av Stop & Start-systemet (modeller med Stop & Start-system)
Tryck på avstängningsknappen till Stop & Start-systemet för att starta om
motorn.
n Luftkonditioneringsfilter
Sid. 517
RAV4_OM_OM42A21SE_(SE).book Page 339 Wednesday, January 21, 2015 6:56 PM

3405-1. Använda luftkonditionering och avfrostning
OM42A21n

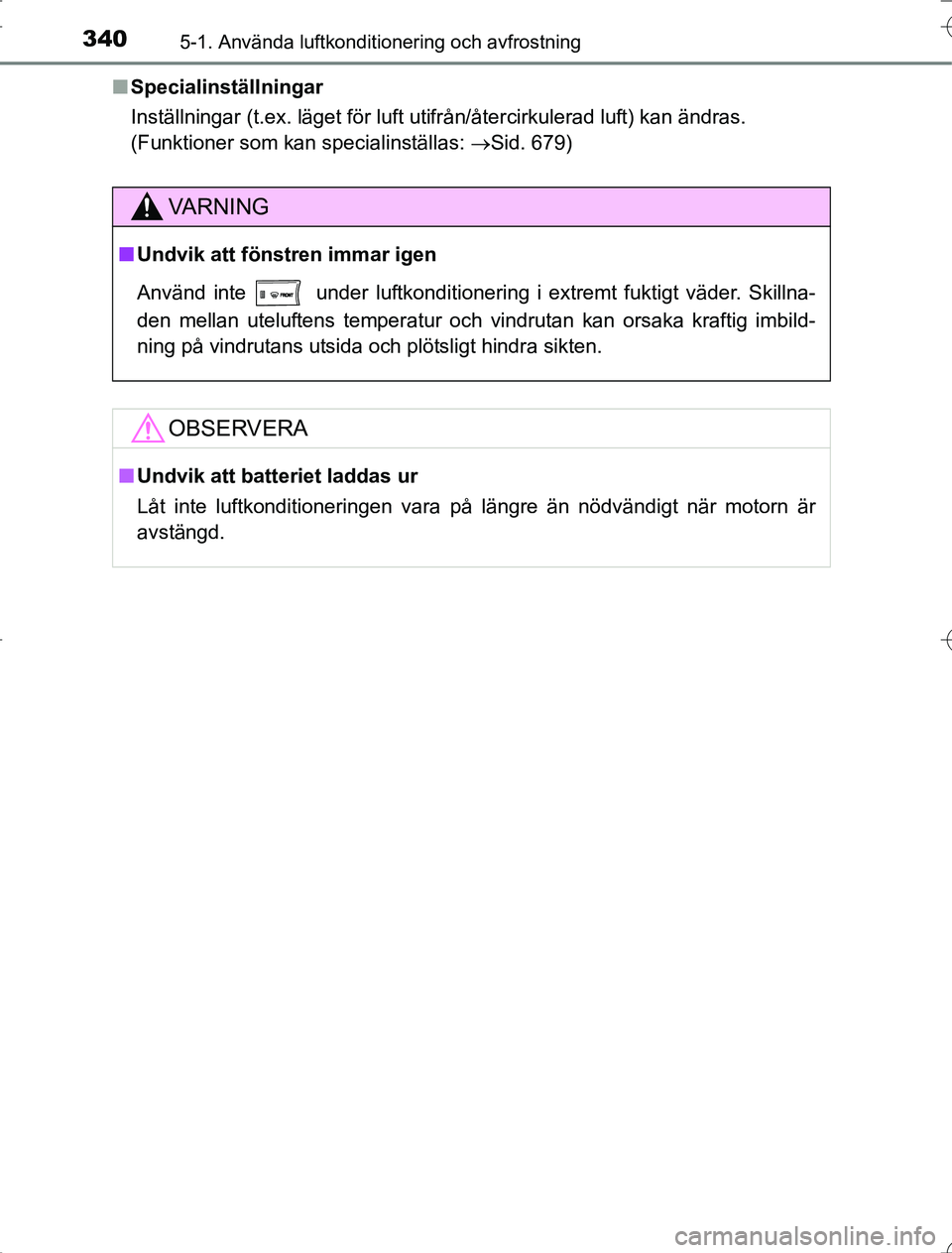

Specialinställningar
Inställningar (t.ex. läget för luft utifrån/återcirkulerad luft) kan ändras.
(Funktioner som kan specialinställas: Sid. 679)
VA R N I N G
nUndvik att föns tren immar igen
Använd inte
under luftkonditionering i extremt fuktigt väder. Skillna-
den mellan uteluftens temperatur och vindrutan kan orsaka kraftig imbild-
ning på vindrutans utsida och plötsligt hindra sikten.
OBSERVERA
n Undvik att batteriet laddas ur
Låt inte luftkonditioneringen vara på längre än nödvändigt när motorn är
avstängd.
