TOYOTA RAV4 2014 Manual del propietario (in Spanish)

6517-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

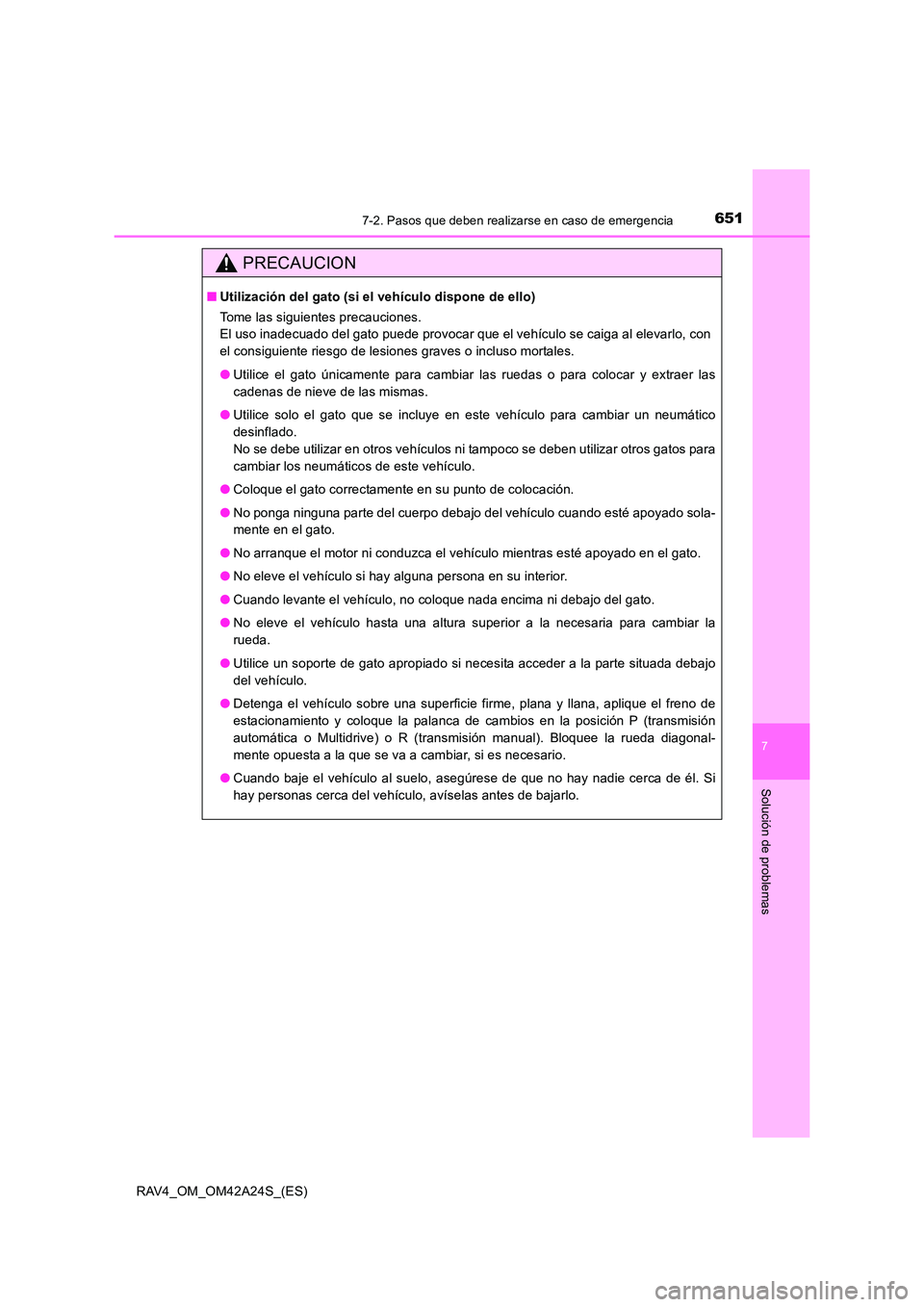

PRECAUCION
■Utilización del gato (si el vehículo dispone de ello)
Tome las siguientes precauciones.
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales.
●Utilice el gato únicamente para cambiar las ruedas o para colocar y extraer las
cadenas de nieve de las mismas.
● Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No se debe utilizar en otros vehículos ni tampoco se deben utilizar otros gatos para
cambiar los neumáticos de este vehículo.
● Coloque el gato correctamente en su punto de colocación.
● No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
● No arranque el motor ni conduzca el vehículo mientras esté apoyado en el gato.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
● Detenga el vehículo sobre una superficie firme, plana y llana, aplique el freno de
estacionamiento y coloque la palanca de cambios en la posición P (transmisión
automática o Multidrive) o R (transmisión manual). Bloquee la rueda diagonal-
mente opuesta a la que se va a cambiar, si es necesario.
● Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca de él. Si
hay personas cerca del vehículo, avíselas antes de bajarlo.

6527-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

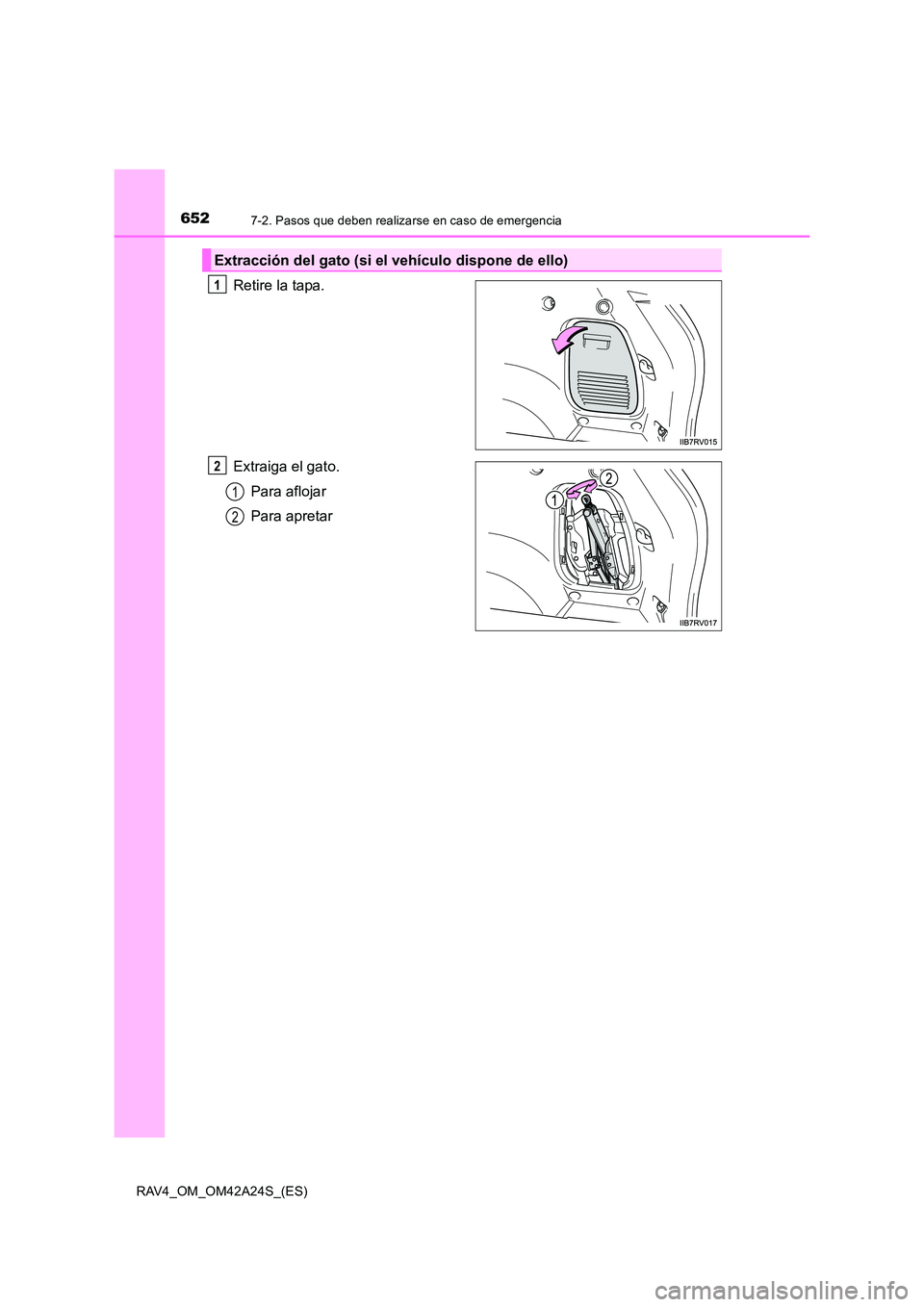

Retire la tapa.
Extraiga el gato.Para aflojar
Para apretar
Extracción del gato (si el vehículo dispone de ello)
1
2
1
2

6537-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

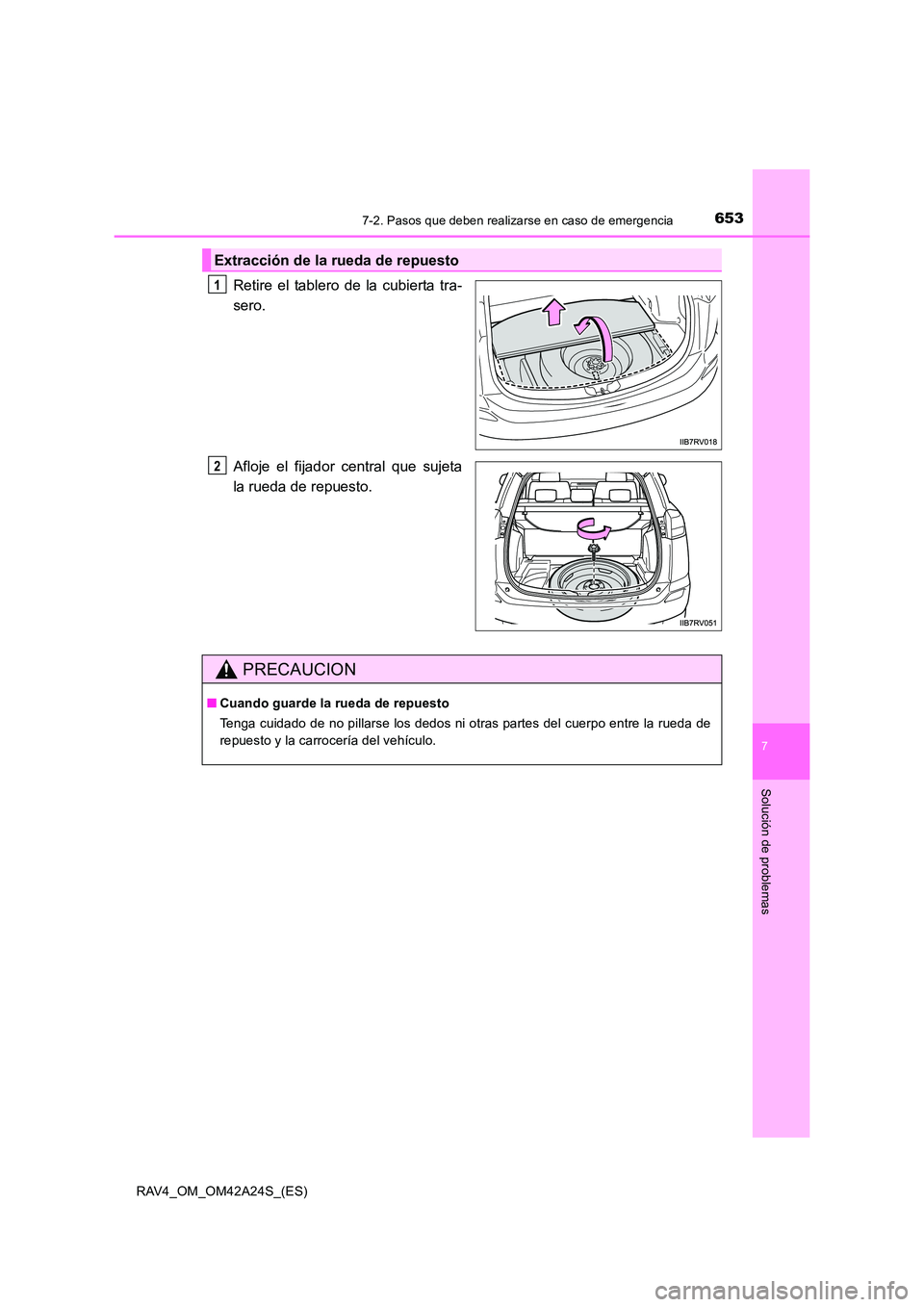

Retire el tablero de la cubierta tra-
sero.
Afloje el fijador central que sujeta
la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
PRECAUCION
■Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.

6547-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

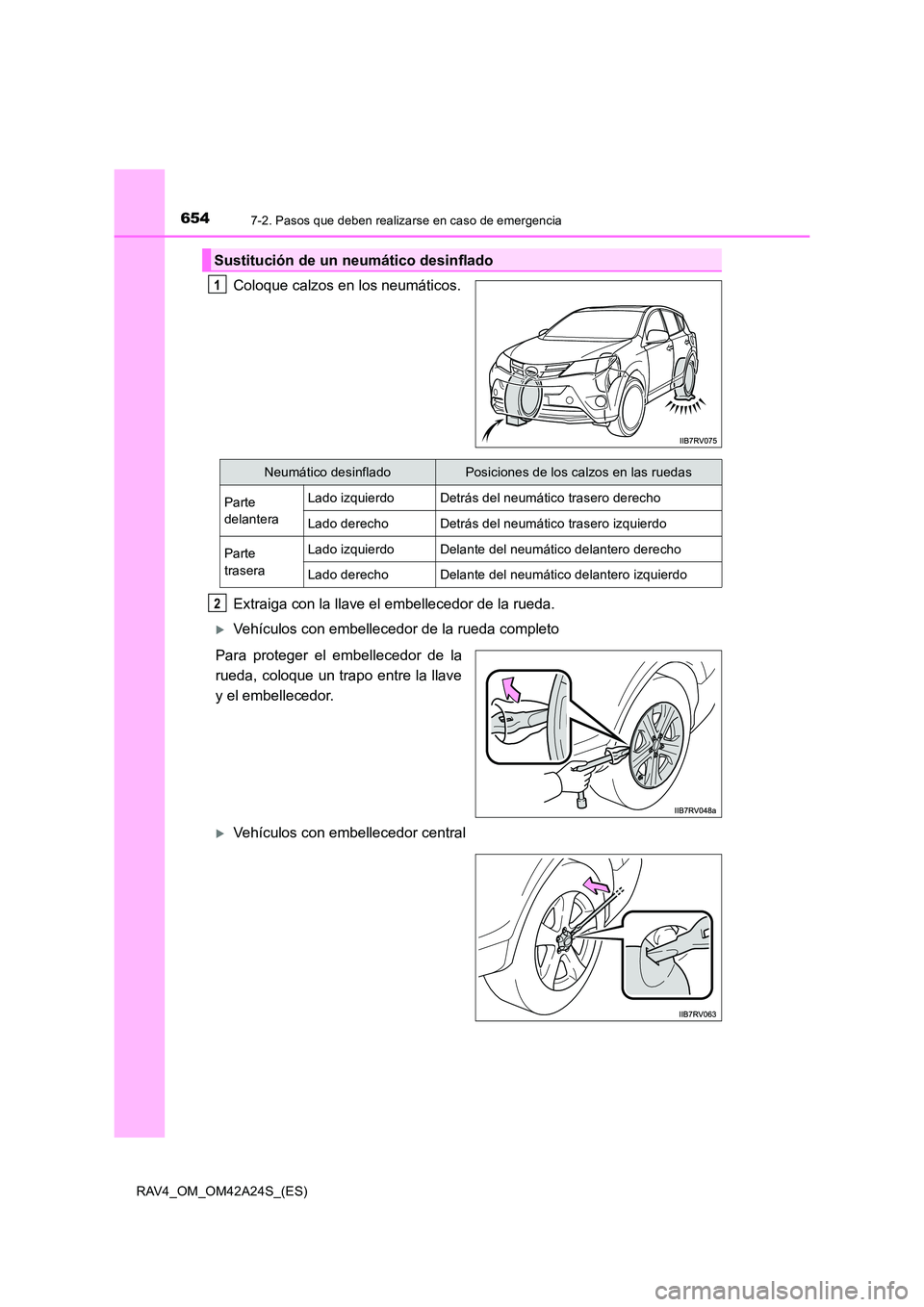

Coloque calzos en los neumáticos.
Extraiga con la llave el embellecedor de la rueda.
XVehículos con embellecedor de la rueda completo
Para proteger el embellecedor de la
rueda, coloque un trapo entre la llave
y el embellecedor.
XVehículos con embellecedor central
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos en las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2

6557-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

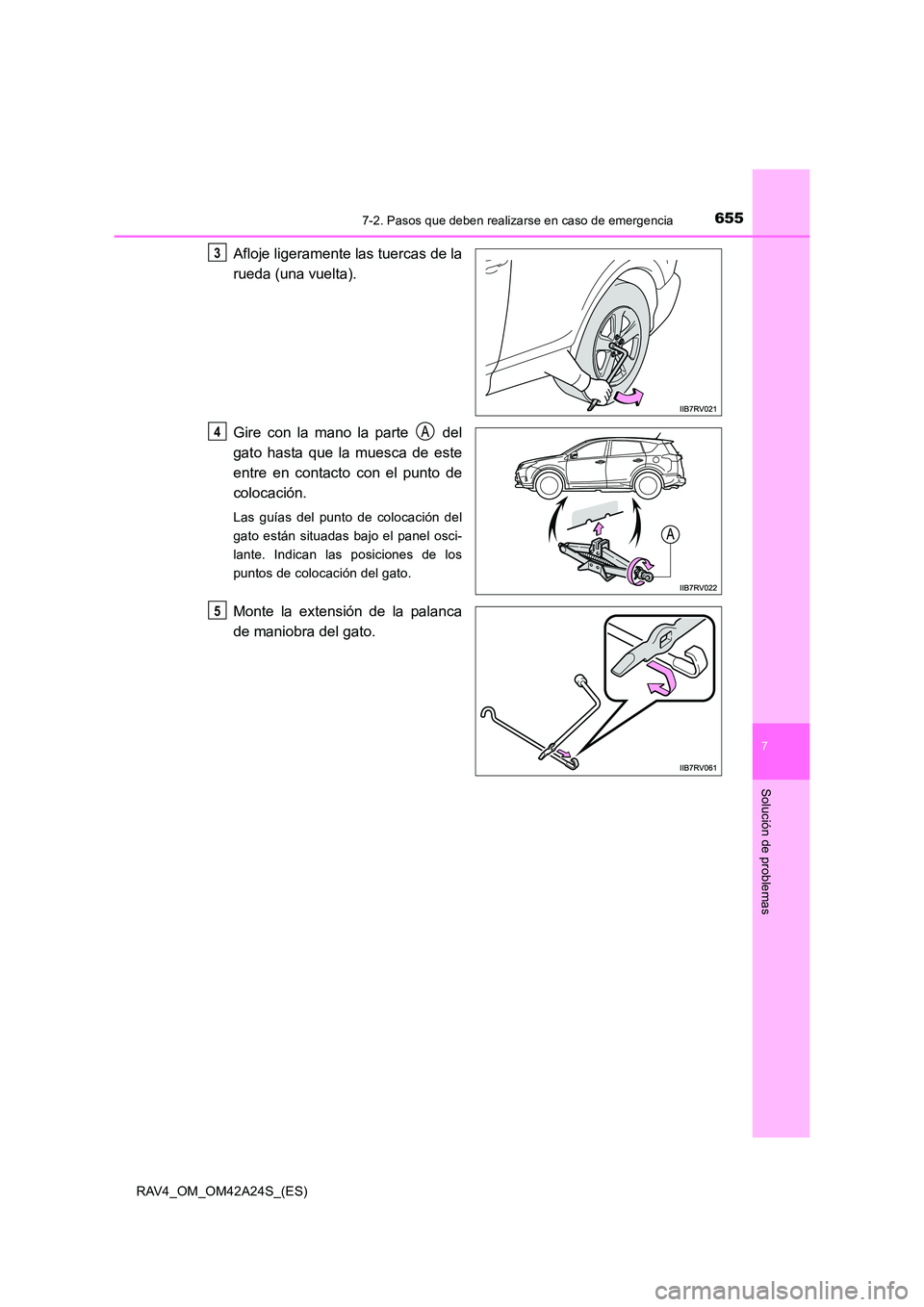

Afloje ligeramente las tuercas de la
rueda (una vuelta).
Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación.
Las guías del punto de colocación del
gato están situadas bajo el panel osci-
lante. Indican las posiciones de los
puntos de colocación del gato.
Monte la extensión de la palanca
de maniobra del gato.
3
4
5

6567-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

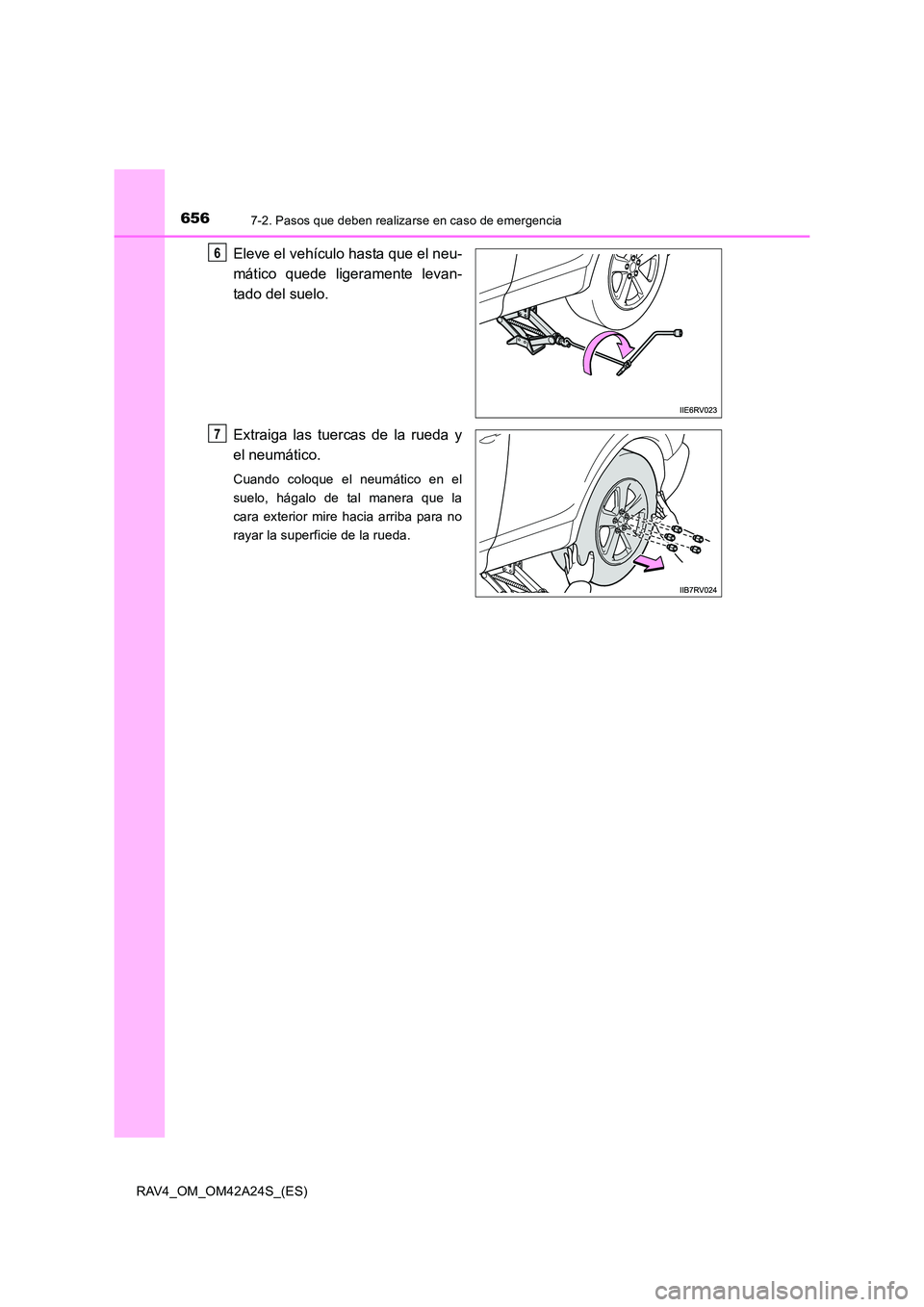

Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
6
7

6577-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)
PRECAUCION
■Sustitución de un neumático desinflado
●No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con
las manos, los pies o alguna parte del cuerpo mientras cambia un neumático, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de
103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe- cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-
cas o en los orificios de los pernos de la rueda, lleve el vehículo a un concesio-
nario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado, para que lo
inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de colocarlas con el extremo cónico orientado hacia dentro. ( →P. 568)
■ Sustitución de un neumático desinflado en vehículos con puerta del maletero
eléctrica (si el vehículo dispone de ello)
En ciertas ocasiones, como al cambiar una rueda, asegúrese de desactivar el inte-
rruptor principal de la puerta del maletero eléctrica ( →P. 169). De lo contrario, la
puerta del maletero podría accionarse de forma involuntaria si se pulsase por acci-
dente el interruptor de la puerta del maletero eléctrica, provocando el atrapamiento
de dedos o manos y posibles lesiones.

6587-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

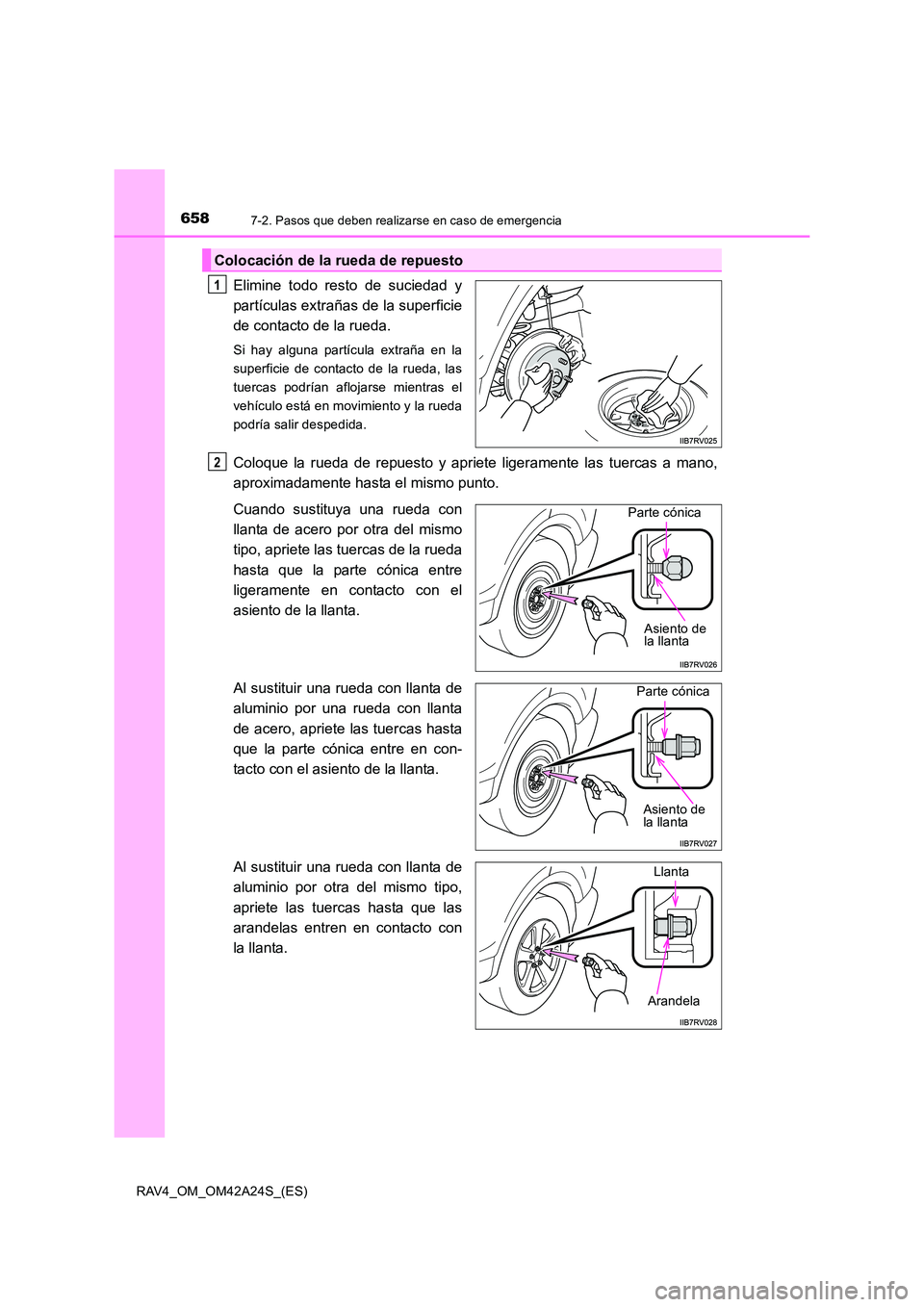

Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas podrían aflojarse mientras el
vehículo está en movimiento y la rueda
podría salir despedida.
Coloque la rueda de repuesto y apriete ligeramente las tuercas a mano,
aproximadamente hasta el mismo punto.
Cuando sustituya una rueda con
llanta de acero por otra del mismo
tipo, apriete las tuercas de la rueda
hasta que la parte cónica entre
ligeramente en contacto con el
asiento de la llanta.
Al sustituir una rueda con llanta de
aluminio por una rueda con llanta
de acero, apriete las tuercas hasta
que la parte cónica entre en con-
tacto con el asiento de la llanta.
Al sustituir una rueda con llanta de
aluminio por otra del mismo tipo,
apriete las tuercas hasta que las
arandelas entren en contacto con
la llanta.
Colocación de la rueda de repuesto
1
2
Parte cónicaAsiento de
la llanta
Parte cónica
Asiento de
la llanta
Arandela
Llanta

6597-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

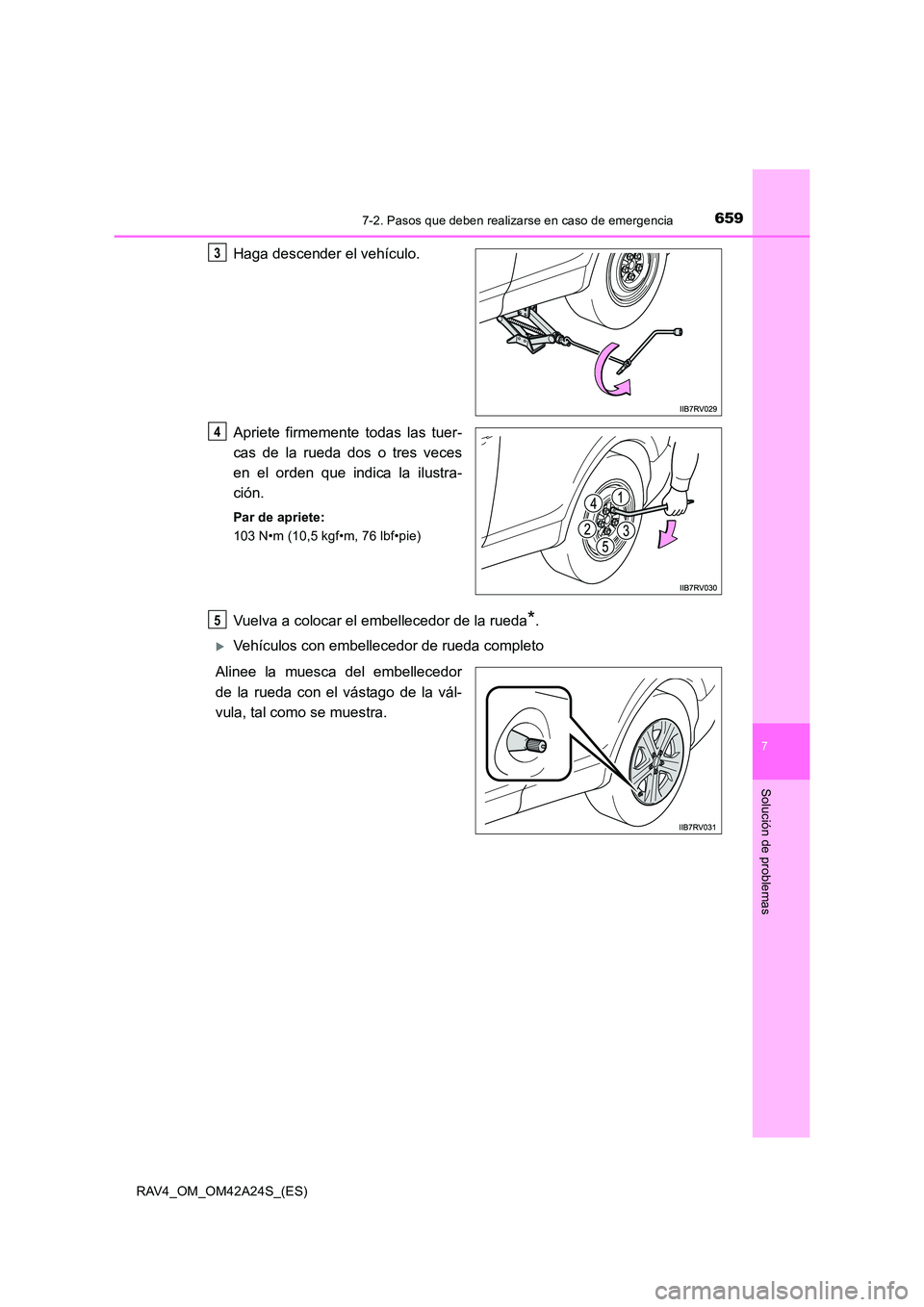

Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces
en el orden que indica la ilustra-
ción.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
Vuelva a colocar el embellecedor de la rueda*.
XVehículos con embellecedor de rueda completo
Alinee la muesca del embellecedor
de la rueda con el vástago de la vál-
vula, tal como se muestra.
3
4
5

6607-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

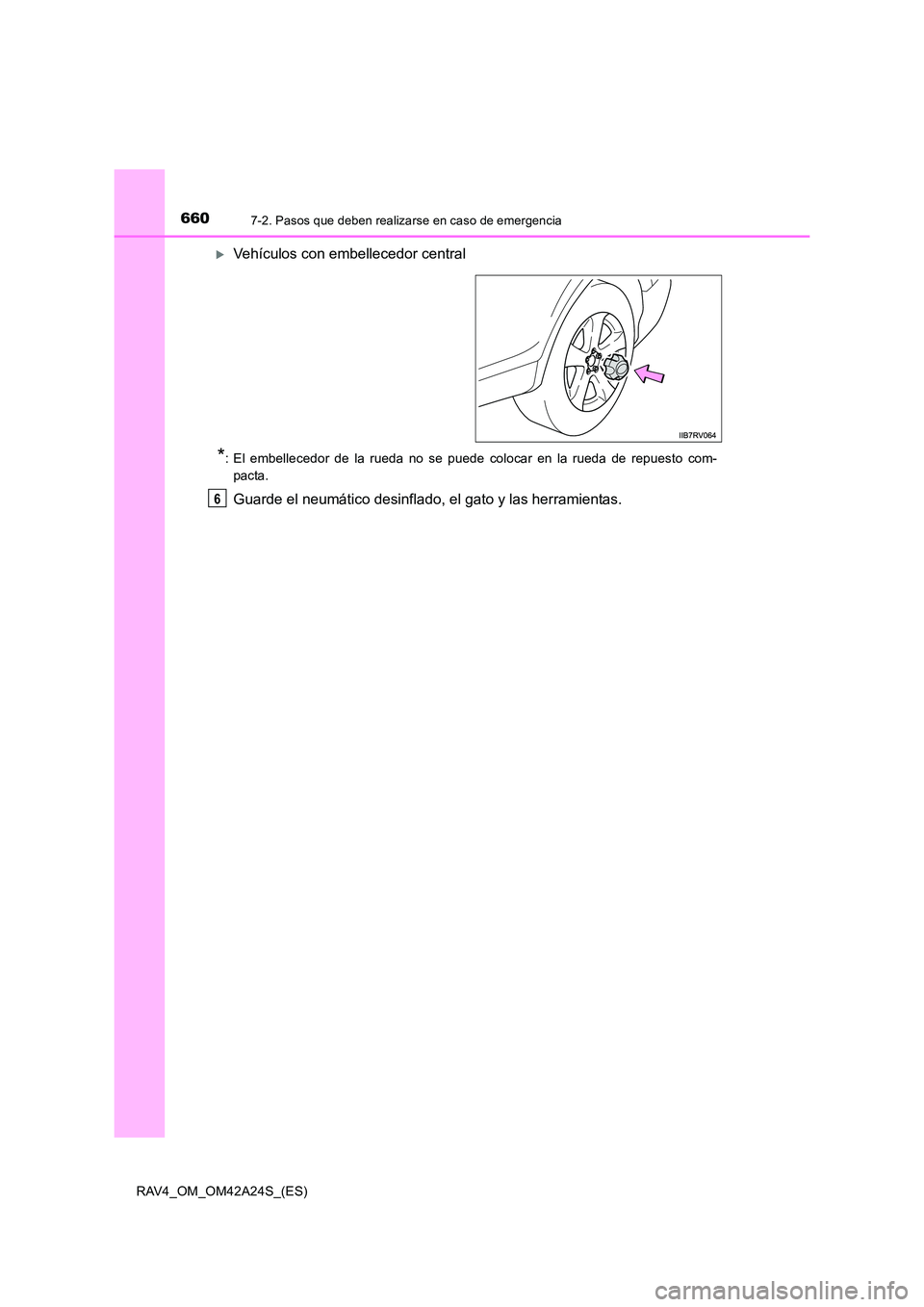

XVehículos con embellecedor central
*: El embellecedor de la rueda no se puede colocar en la rueda de repuesto com-pacta.
Guarde el neumático desinflado, el gato y las herramientas.6
