6717-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

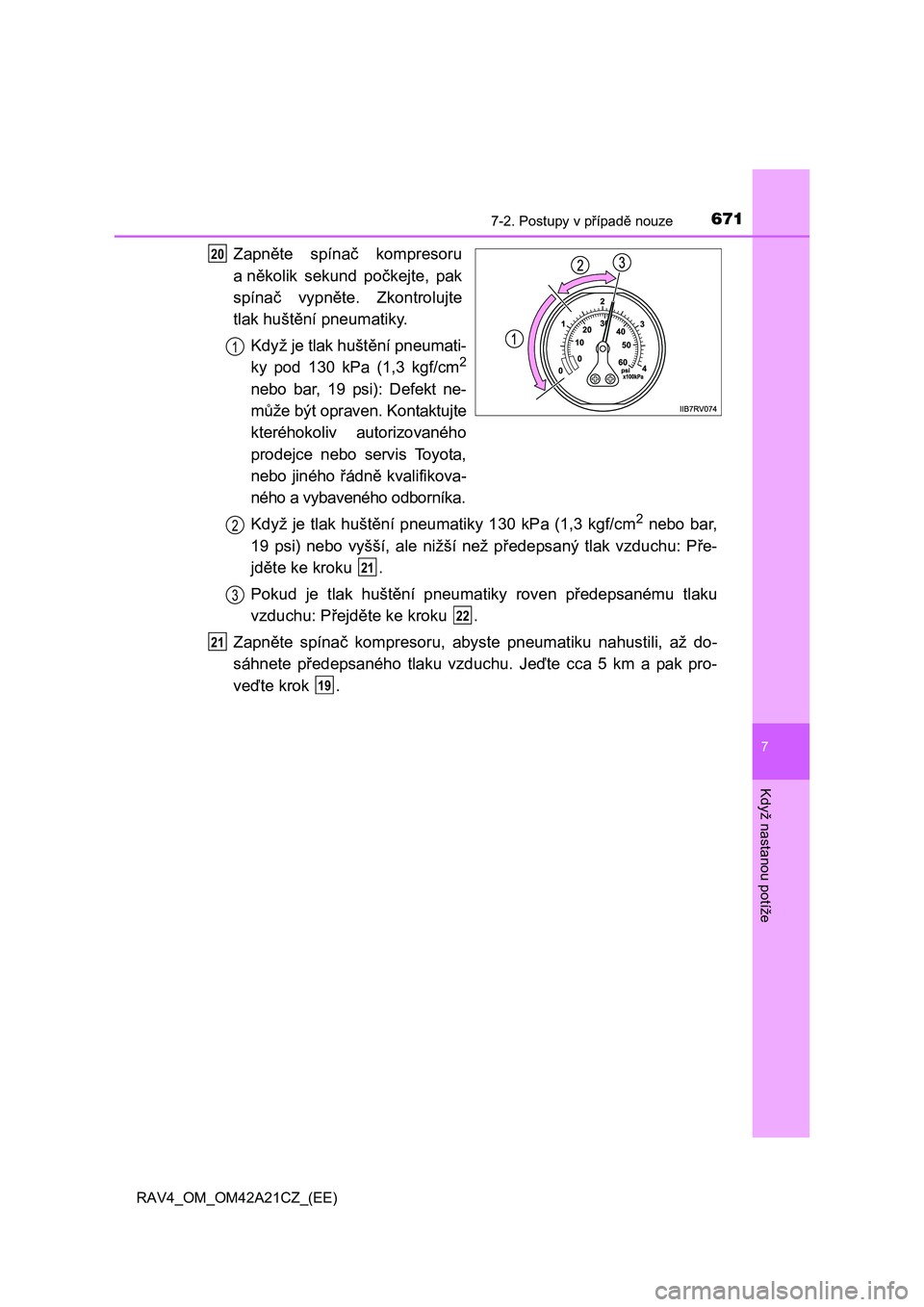

Zapněte spínač kompresoru
an ěkolik sekund počkejte, pak
spína č vypněte. Zkontrolujte
tlak hušt ění pneumatiky.
Když je tlak hušt ění pneumati-
ky pod 130 kPa (1,3 kgf/cm2
nebo bar, 19 psi): Defekt ne-
m ůže být opraven. Kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
Když je tlak hušt ění pneumatiky 130 kPa (1,3 kgf/cm2 nebo bar,
19 psi) nebo vyšší, ale nižší než p ředepsaný tlak vzduchu: Pře-
jd ěte ke kroku .
Pokud je tlak hušt ění pneumatiky roven předepsanému tlaku
vzduchu: P řejděte ke kroku .
Zapn ěte spínač kompresoru, abyste pneumatiku nahustili, až do-
sáhnete p ředepsaného tlaku vzduchu. Jeďte cca 5 km a pak pro-
ve ďte krok .
20
1
2
21
3
22
21
19

6727-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

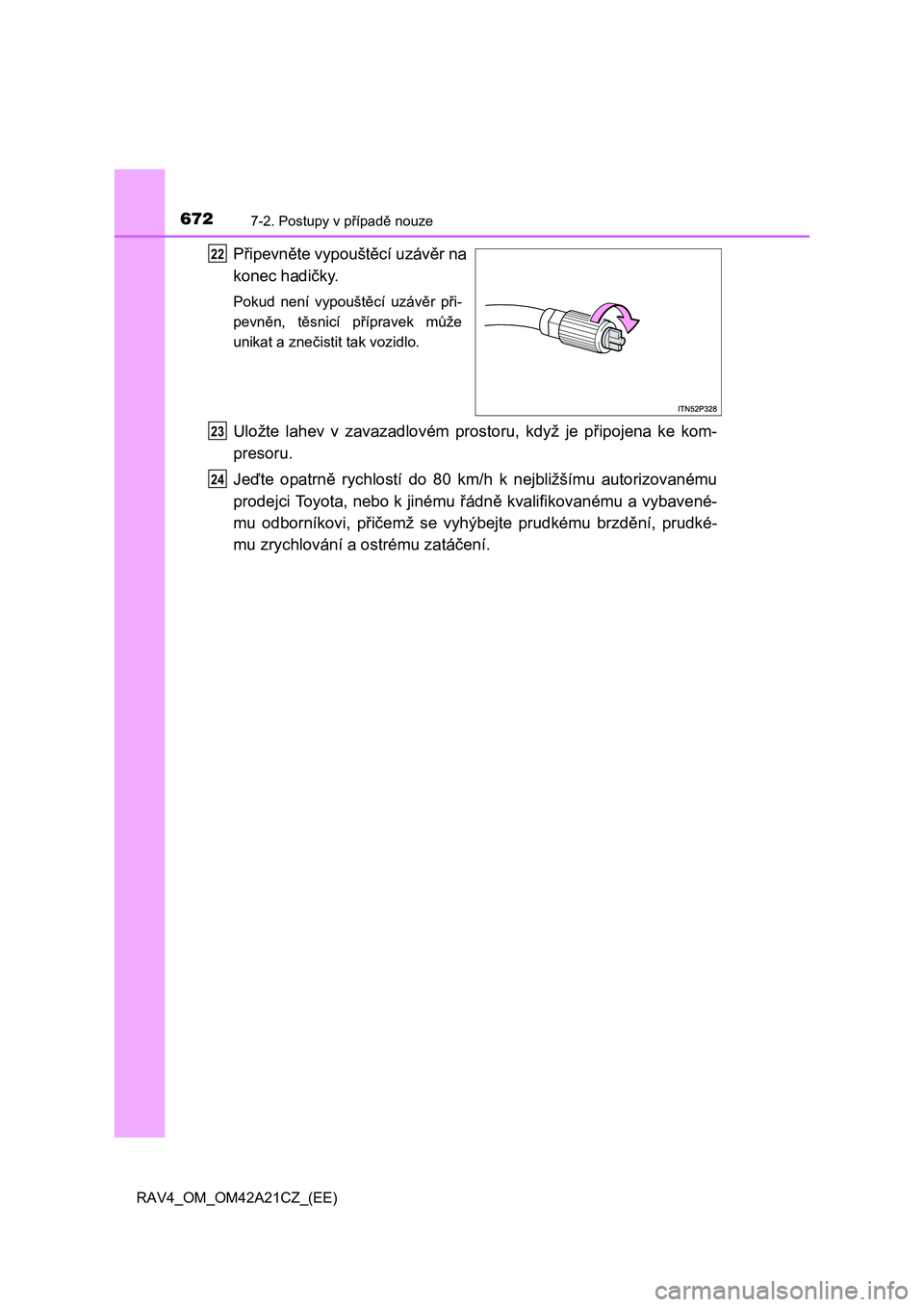

Připevněte vypouštěcí uzávěr na
konec hadi čky.
Pokud není vypouštěcí uzávěr při-
pevn ěn, těsnicí přípravek může
unikat a zne čistit tak vozidlo.
Uložte lahev v zavazadlovém prostoru, když je připojena ke kom-
presoru.
Je ďte opatrně rychlostí do 80 km/h k nejbližšímu autorizovanému
prodejci Toyota, nebo k jinému řádně kvalifikovanému a vybavené-
mu odborníkovi, p řičemž se vyhýbejte prudkému brzdění, prudké-
mu zrychlování a ostrému zatá čení.
22
23
24

6737-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

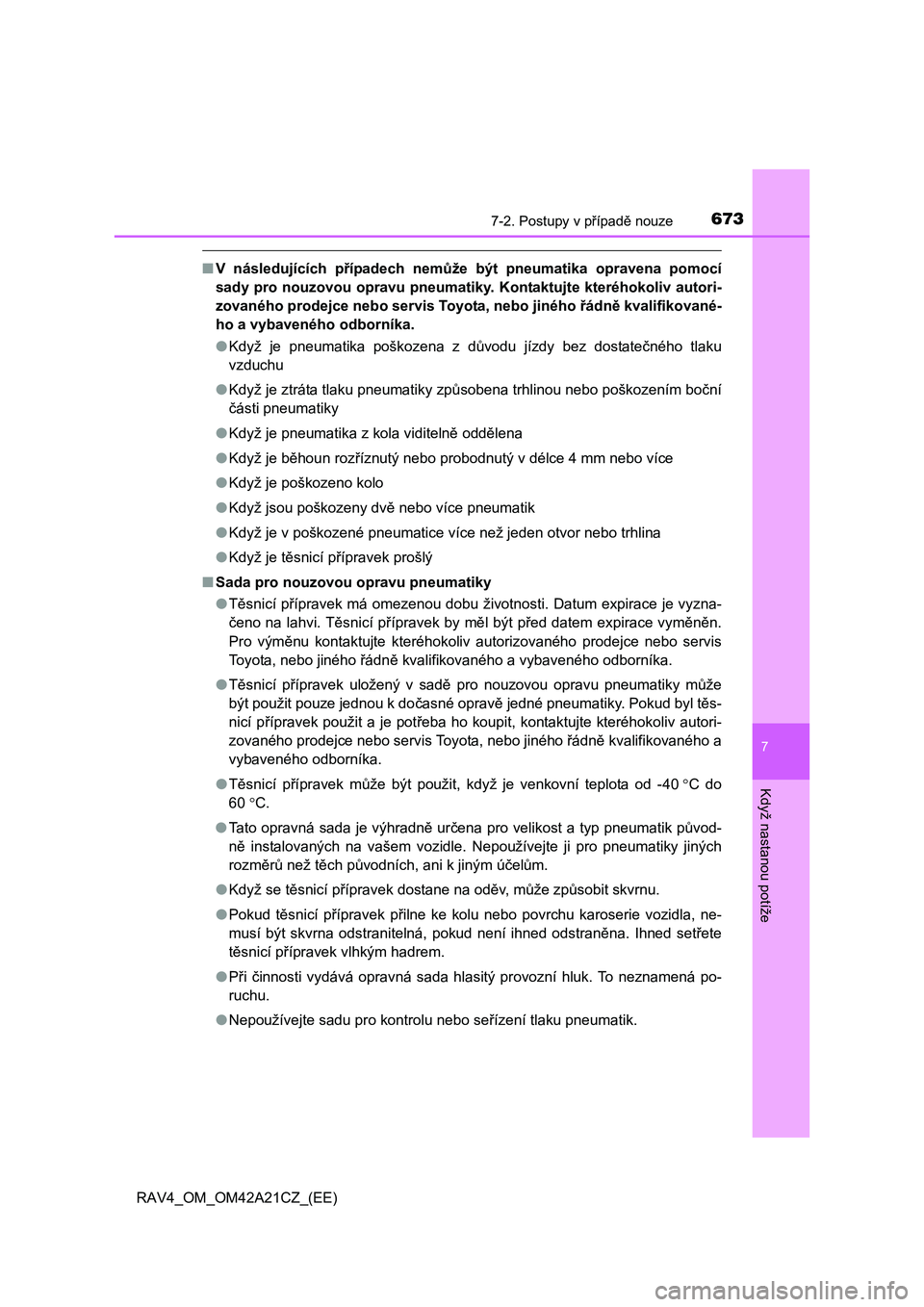

■V následujících případech nemůže být pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
● Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
● Když je ztráta tlaku pneumatiky způsobena trhlinou nebo poškozením boční
č ásti pneumatiky
● Když je pneumatika z kola viditelně oddělena
● Když je běhoun rozříznutý nebo probodnutý v délce 4 mm nebo více
● Když je poškozeno kolo
● Když jsou poškozeny dvě nebo více pneumatik
● Když je v poškozené pneumatice více než jeden otvor nebo trhlina
● Když je těsnicí přípravek prošlý
■ Sada pro nouzovou opravu pneumatiky
● Těsnicí přípravek má omezenou dobu životnosti. Datum expirace je vyzna-
č eno na lahvi. Těsnicí přípravek by měl být před datem expirace vyměněn.
Pro vým ěnu kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
● Těsnicí přípravek uložený v sadě pro nouzovou opravu pneumatiky může
být použit pouze jednou k do časné opravě jedné pneumatiky. Pokud byl těs-
nicí p řípravek použit a je potřeba ho koupit, kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a
vybaveného odborníka.
● Těsnicí přípravek může být použit, když je venkovní teplota od -40C do
60 C.
● Tato opravná sada je výhradně určena pro velikost a typ pneumatik původ-
n ě instalovaných na vašem vozidle. Nepoužívejte ji pro pneumatiky jiných
rozm ěrů než těch původních, ani k jiným účelům.
● Když se těsnicí přípravek dostane na oděv, může způsobit skvrnu.
● Pokud těsnicí přípravek přilne ke kolu nebo povrchu karoserie vozidla, ne-
musí být skvrna odstranitelná, pokud není ihned odstran ěna. Ihned setřete
t ěsnicí přípravek vlhkým hadrem.
● Při činnosti vydává opravná sada hlasitý provozní hluk. To neznamená po-
ruchu.
● Nepoužívejte sadu pro kontrolu nebo seřízení tlaku pneumatik.

6747-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

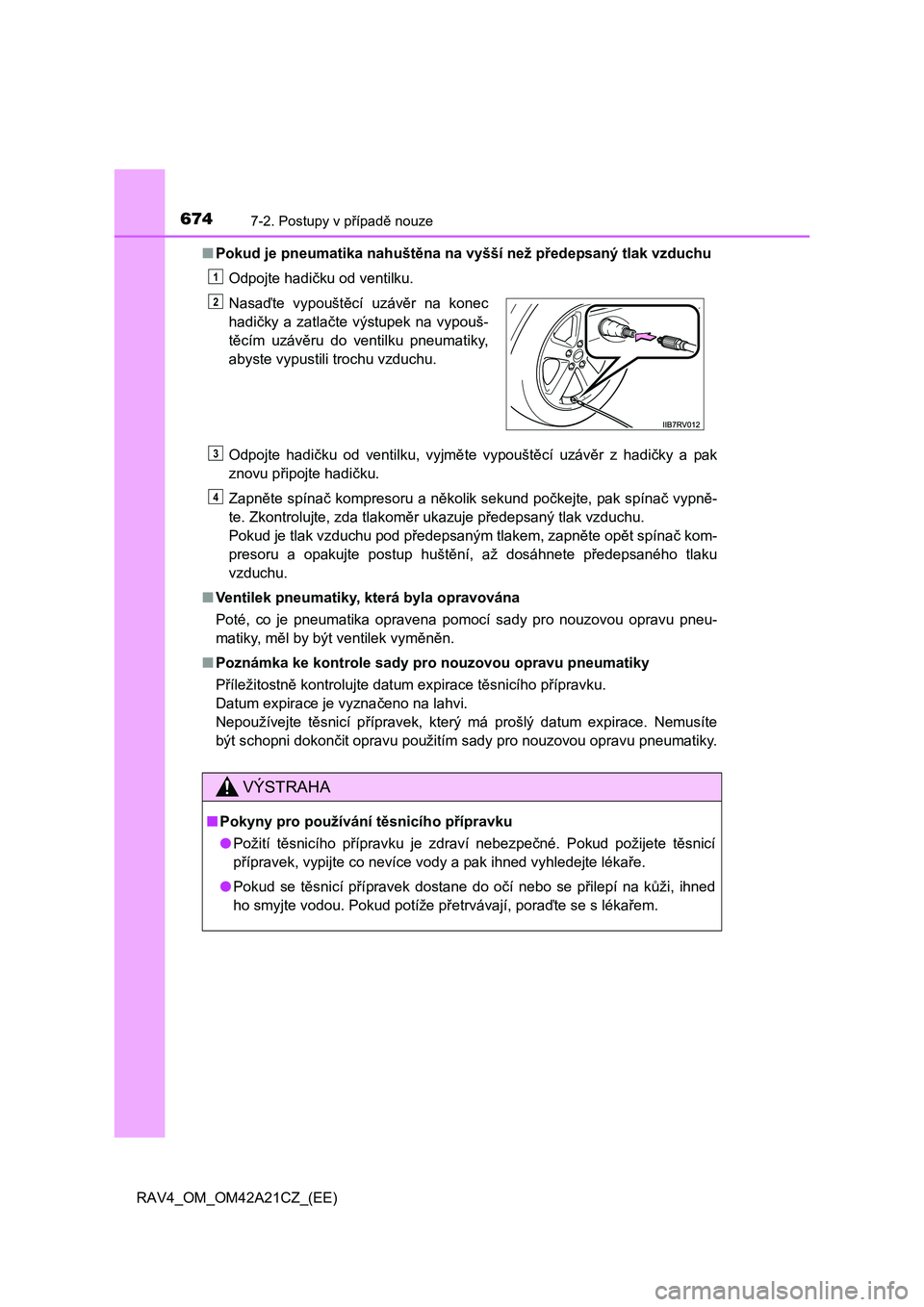

■ Pokud je pneumatika nahuštěna na vyšší než předepsaný tlak vzduchu
Odpojte hadi čku od ventilku.
Odpojte hadi čku od ventilku, vyjměte vypouštěcí uzávěr z hadičky a pak
znovu p řipojte hadičku.
Zapn ěte spínač kompresoru a několik sekund počkejte, pak spínač vypně-
te. Zkontrolujte, zda tlakom ěr ukazuje předepsaný tlak vzduchu.
Pokud je tlak vzduchu pod p ředepsaným tlakem, zapněte opět spínač kom-
presoru a opakujte postup hušt ění, až dosáhnete předepsaného tlaku
vzduchu.
■ Ventilek pneumatiky, která byla opravována
Poté, co je pneumatika opravena pomocí sady pro nouzovou opravu pneu-
matiky, m ěl by být ventilek vyměněn.
■ Poznámka ke kontrole sady pro nouzovou opravu pneumatiky
P říležitostně kontrolujte datum expirace těsnicího přípravku.
Datum expirace je vyzna čeno na lahvi.
Nepoužívejte t ěsnicí přípravek, který má prošlý datum expirace. Nemusíte
být schopni dokon čit opravu použitím sady pro nouzovou opravu pneumatiky.
Nasa ďte vypouštěcí uzávěr na konec
hadi čky a zatlačte výstupek na vypouš-
t ěcím uzávěru do ventilku pneumatiky,
abyste vypustili trochu vzduchu.
VÝSTRAHA
■ Pokyny pro používání těsnicího přípravku
● Požití těsnicího přípravku je zdraví nebezpečné. Pokud požijete těsnicí
p řípravek, vypijte co nevíce vody a pak ihned vyhledejte lékaře.
● Pokud se těsnicí přípravek dostane do očí nebo se přilepí na kůži, ihned
ho smyjte vodou. Pokud potíže p řetrvávají, poraďte se s lékařem.
1
2
3
4

6757-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

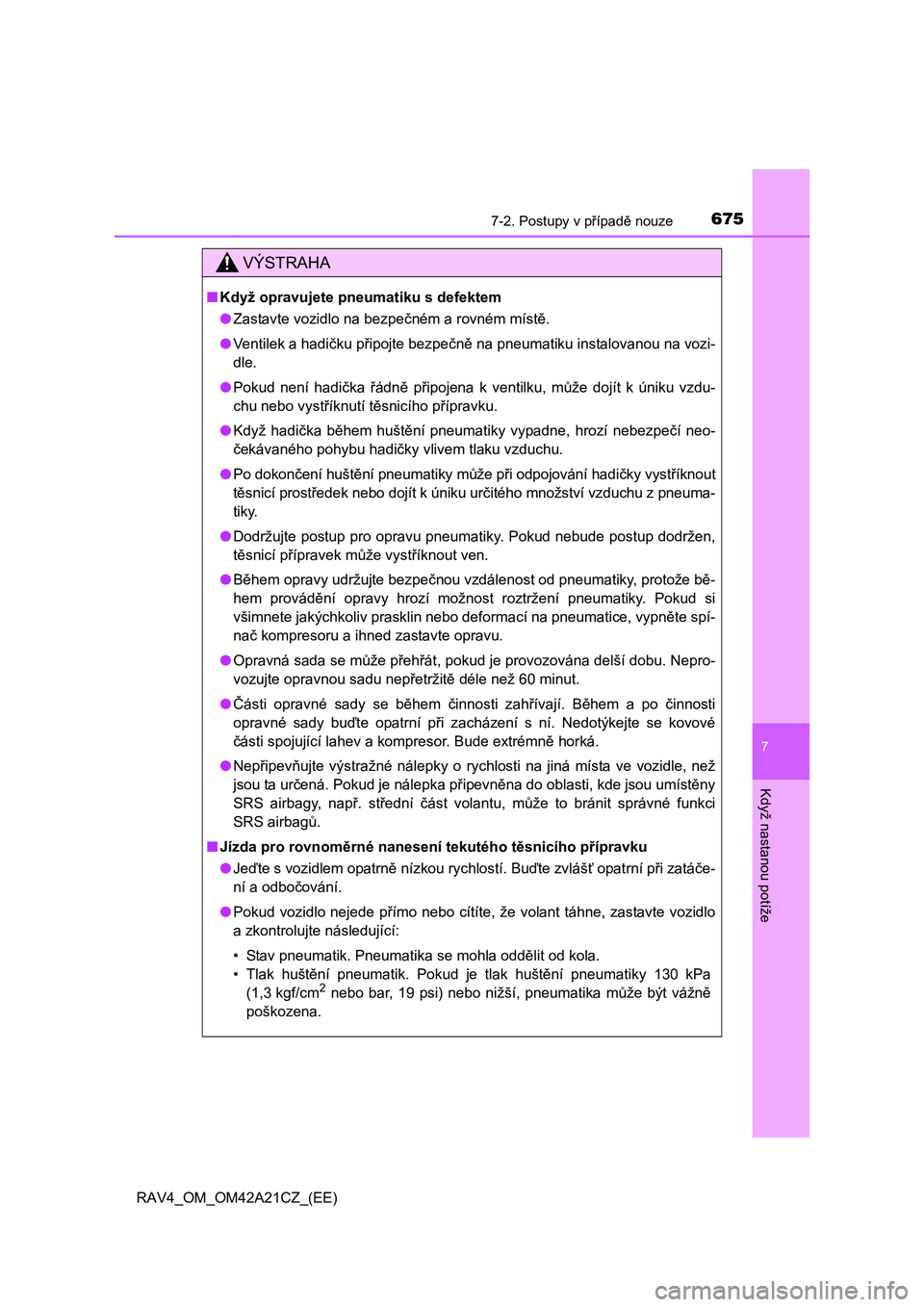

VÝSTRAHA
■Když opravujete pneumatiku s defektem
● Zastavte vozidlo na bezpečném a rovném místě.
● Ventilek a hadičku připojte bezpečně na pneumatiku instalovanou na vozi-
dle.
● Pokud není hadička řádně připojena k ventilku, může dojít k úniku vzdu-
chu nebo vyst říknutí těsnicího přípravku.
● Když hadička během huštění pneumatiky vypadne, hrozí nebezpečí neo-
č ekávaného pohybu hadičky vlivem tlaku vzduchu.
● Po dokončení huštění pneumatiky může při odpojování hadičky vystříknout
t ěsnicí prostředek nebo dojít k úniku určitého množství vzduchu z pneuma-
tiky.
● Dodržujte postup pro opravu pneumatiky. Pokud nebude postup dodržen,
t ěsnicí přípravek může vystříknout ven.
● Během opravy udržujte bezpečnou vzdálenost od pneumatiky, protože bě-
hem provád ění opravy hrozí možnost roztržení pneumatiky. Pokud si
všimnete jakýchkoliv prasklin nebo deformací na pneumatice, vypn ěte spí-
na č kompresoru a ihned zastavte opravu.
● Opravná sada se může přehřát, pokud je provozována delší dobu. Nepro-
vozujte opravnou sadu nep řetržitě déle než 60 minut.
● Části opravné sady se během činnosti zahřívají. Během a po činnosti
opravné sady bu ďte opatrní při zacházení s ní. Nedotýkejte se kovové
č ásti spojující lahev a kompresor. Bude extrémně horká.
● Nepřipevňujte výstražné nálepky o rychlosti na jiná místa ve vozidle, než
jsou ta ur čená. Pokud je nálepka připevněna do oblasti, kde jsou umístěny
SRS airbagy, nap ř. střední část volantu, může to bránit správné funkci
SRS airbag ů.
■ Jízda pro rovnoměrné nanesení tekutého těsnicího přípravku
● Jeďte s vozidlem opatrně nízkou rychlostí. Buďte zvlášť opatrní při zatáče-
ní a odbo čování.
● Pokud vozidlo nejede přímo nebo cítíte, že volant táhne, zastavte vozidlo
a zkontrolujte následující:
• Stav pneumatik. Pneumatika se mohla odd ělit od kola.
• Tlak hušt ění pneumatik. Pokud je tlak huštění pneumatiky 130 kPa
(1,3 kgf/cm2 nebo bar, 19 psi) nebo nižší, pneumatika může být vážně
poškozena.

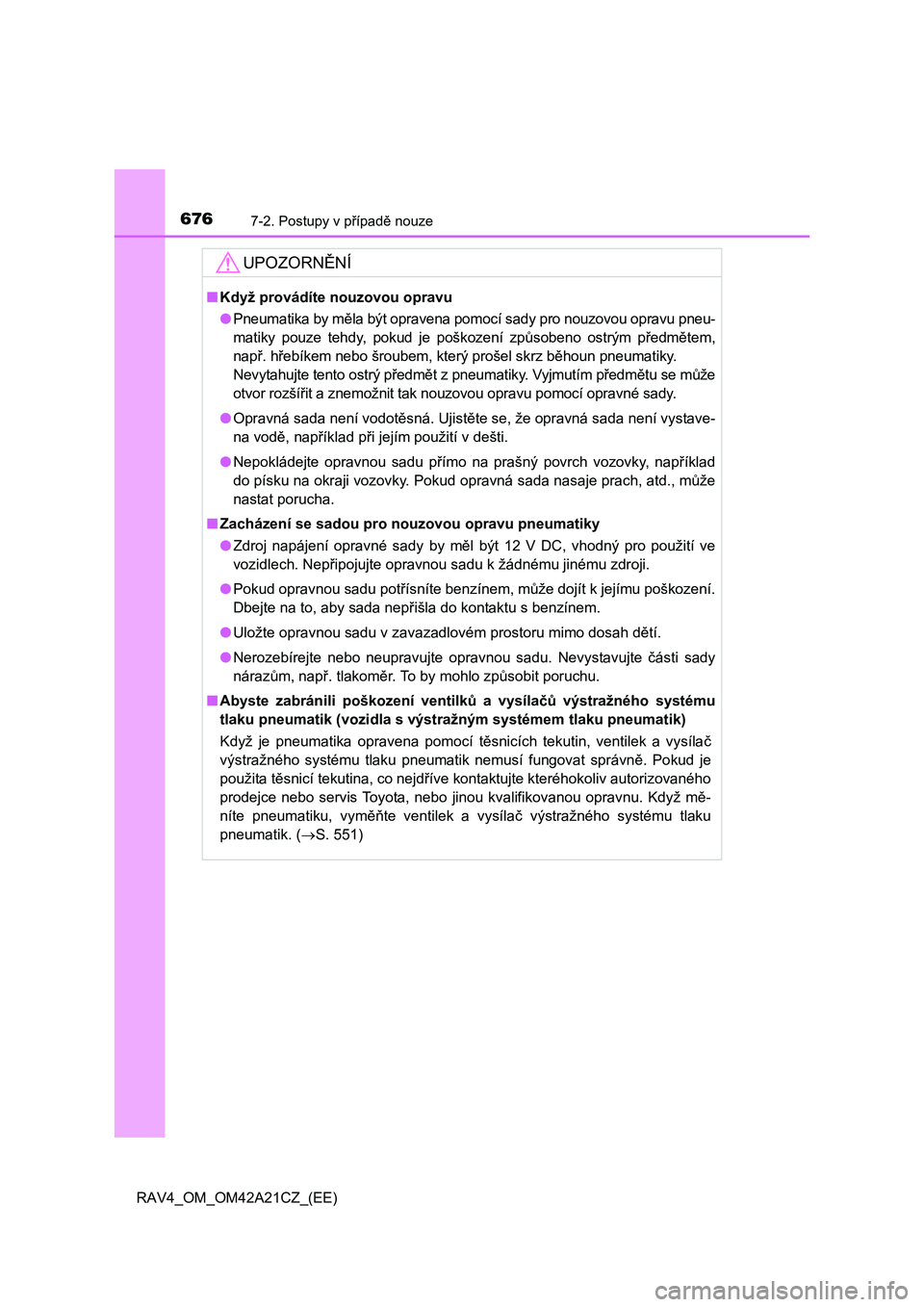

6767-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)
UPOZORNĚNÍ
■Když provádíte nouzovou opravu
● Pneumatika by měla být opravena pomocí sady pro nouzovou opravu pneu-
matiky pouze tehdy, pokud je poškození zp ůsobeno ostrým předmětem,
nap ř. hřebíkem nebo šroubem, který prošel skrz běhoun pneumatiky.
Nevytahujte tento ostrý p ředmět z pneumatiky. Vyjmutím předmětu se může
otvor rozší řit a znemožnit tak nouzovou opravu pomocí opravné sady.
● Opravná sada není vodotěsná. Ujistěte se, že opravná sada není vystave-
na vod ě, například při jejím použití v dešti.
● Nepokládejte opravnou sadu přímo na prašný povrch vozovky, například
do písku na okraji vozovky. Pokud opravná sada nasaje prach, atd., m ůže
nastat porucha.
■ Zacházení se sadou pro nouzovou opravu pneumatiky
● Zdroj napájení opravné sady by měl být 12 V DC, vhodný pro použití ve
vozidlech. Nep řipojujte opravnou sadu k žádnému jinému zdroji.
● Pokud opravnou sadu potřísníte benzínem, může dojít k jejímu poškození.
Dbejte na to, aby sada nep řišla do kontaktu s benzínem.
● Uložte opravnou sadu v zavazadlovém prostoru mimo dosah dětí.
● Nerozebírejte nebo neupravujte opravnou sadu. Nevystavujte části sady
náraz ům, např. tlakoměr. To by mohlo způsobit poruchu.
■ Abyste zabránili poškození ventilků a vysílačů výstražného systému
tlaku pneumatik (vozidla s výst ražným systémem tlaku pneumatik)
Když je pneumatika opravena pomocí těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správn ě. Pokud je
použita t ěsnicí tekutina, co nejdříve kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jinou kvalifikovanou opravnu. Když m ě-
níte pneumatiku, vym ěňte ventilek a vysílač výstražného systému tlaku
pneumatik. ( S. 551)

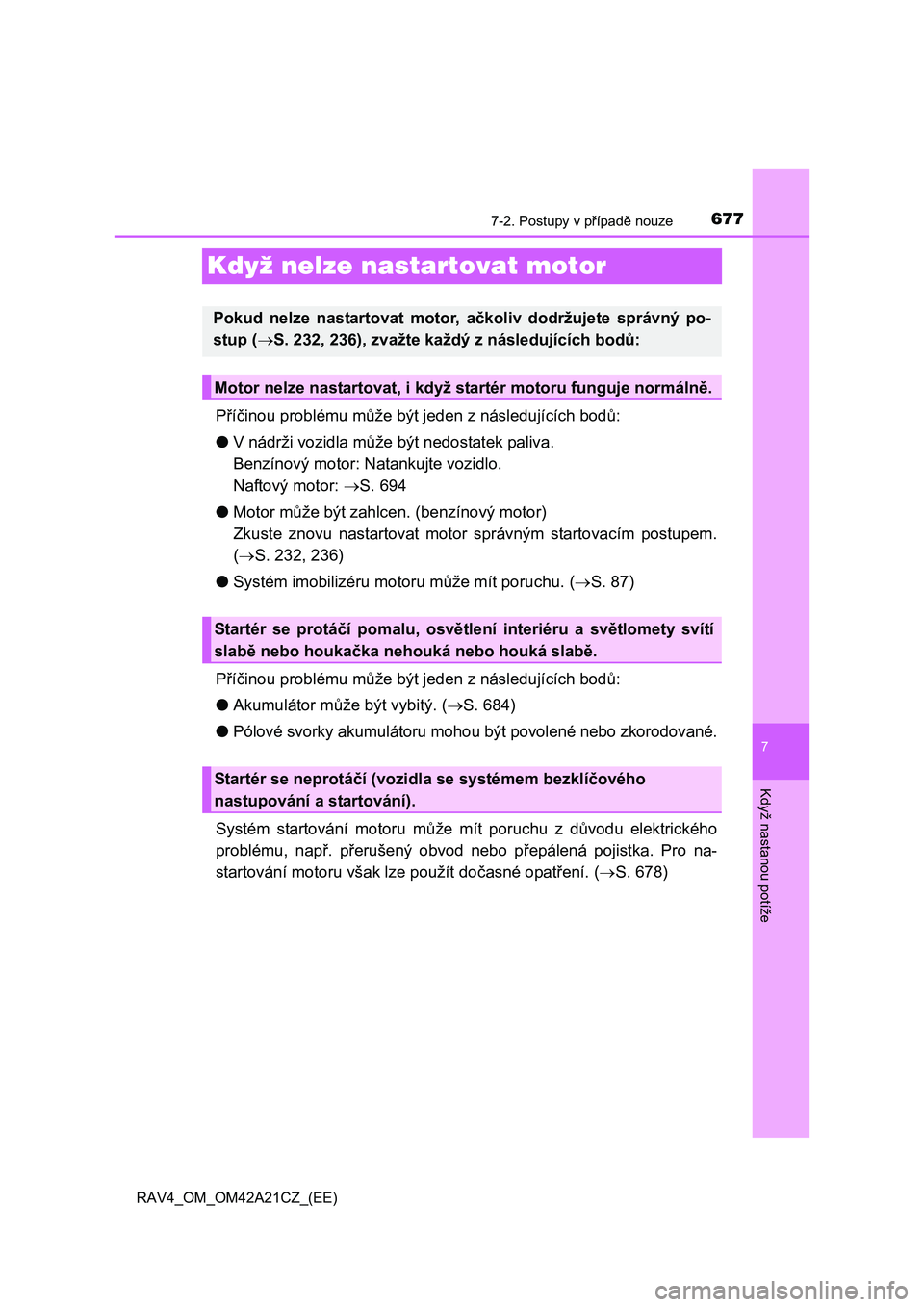

677
7
7-2. Postupy v případě nouze
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)
Když nelze nastartovat motor
Příčinou problému může být jeden z následujících bodů:
● V nádrži vozidla může být nedostatek paliva.
Benzínový motor: Na tankujte vozidlo.
Naftový motor: S. 694
● Motor může být zahlcen. (benzínový motor)
Zkuste znovu nastartovat motor správným startovacím postupem.
( S. 232, 236)
● Systém imobilizéru motoru může mít poruchu. (S. 87)
P říčinou problému může být jeden z následujících bodů:
● Akumulátor může být vybitý. (S. 684)
● Pólové svorky akumulátoru mohou být povolené nebo zkorodované.
Systém startování motoru m ůže mít poruchu z důvodu elektrického
problému, nap ř. přerušený obvod nebo přepálená pojistka. Pro na-
startování motoru však lze použít dočasné opatření. (S. 678)
Pokud nelze nastartovat motor, ačkoliv dodržujete správný po-
stup ( S. 232, 236), zvažte každý z následujících bodů:
Motor nelze nastartovat, i když startér motoru funguje normálně.
Startér se protáčí pomalu, osvětlení interiéru a světlomety svítí
slab ě nebo houkačka nehouká nebo houká slabě.
Startér se neprotáčí (vozidla se systémem bezklíčového
nastupování a startování).

6787-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

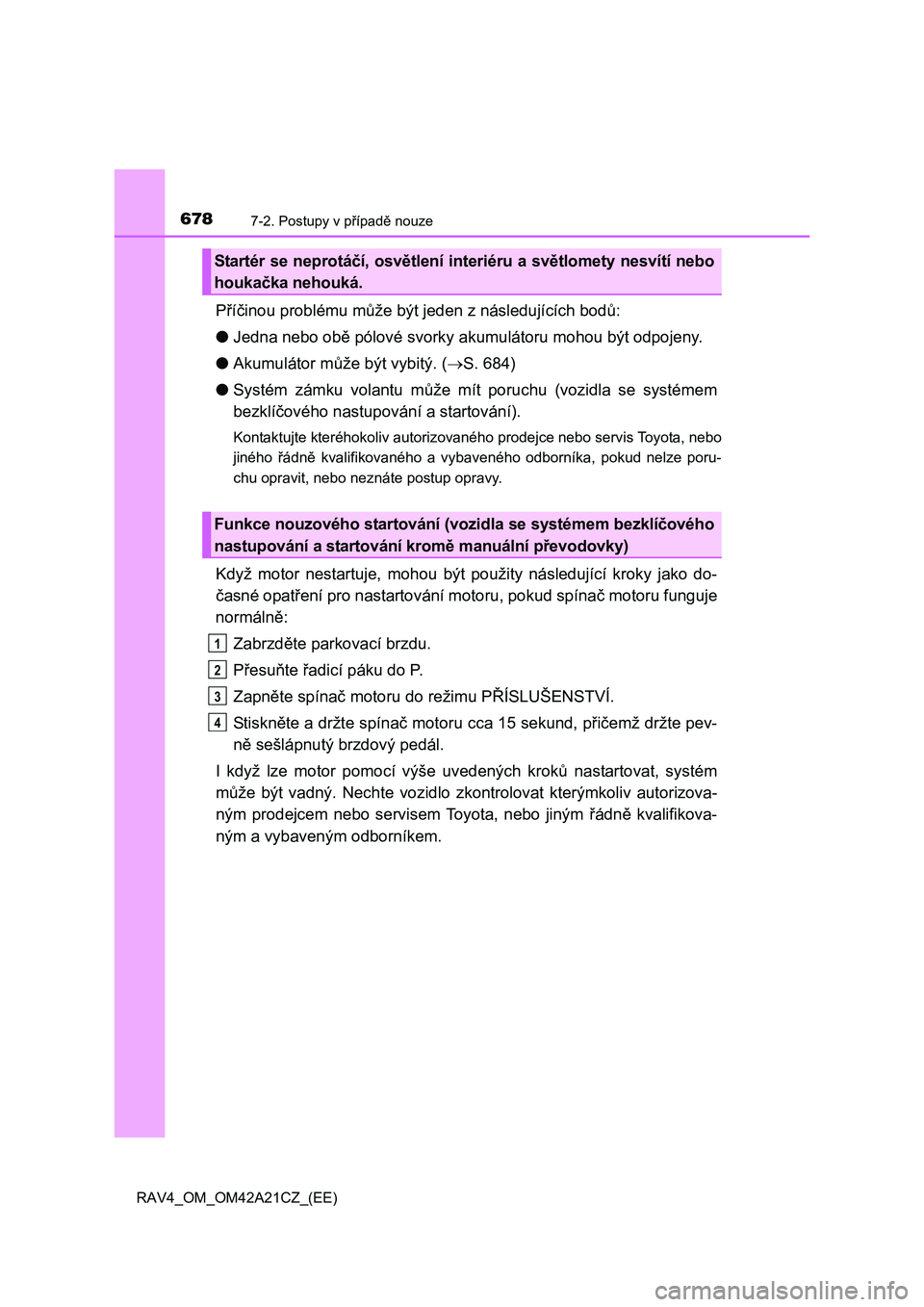

Příčinou problému může být jeden z následujících bodů:
● Jedna nebo obě pólové svorky akumulátoru mohou být odpojeny.
● Akumulátor může být vybitý. (S. 684)
● Systém zámku volantu může mít poruchu (vozidla se systémem
bezklí čového nastupování a startování).
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka, pokud nelze poru-
chu opravit, nebo neznáte postup opravy.
Když motor nestartuje, mohou být použity následující kroky jako do-
č asné opatření pro nastartování motoru, pokud spínač motoru funguje
normáln ě:
Zabrzd ěte parkovací brzdu.
P řesuňte řadicí páku do P.
Zapn ěte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
St i sk n ěte a držte spínač motoru cca 15 sekund, přičemž držte pev-
n ě sešlápnutý brzdový pedál.
I když lze motor pomocí výše uvedených krok ů nastartovat, systém
m ůže být vadný. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
Startér se neprotá čí, osvětlení interiéru a světlomety nesvítí nebo
houka čka nehouká.
Funkce nouzového startování (vozidla se systémem bezklíčového
nastupování a startování krom ě manuální převodovky)
1
2
3
4

679
7
7-2. Postupy v případě nouze
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

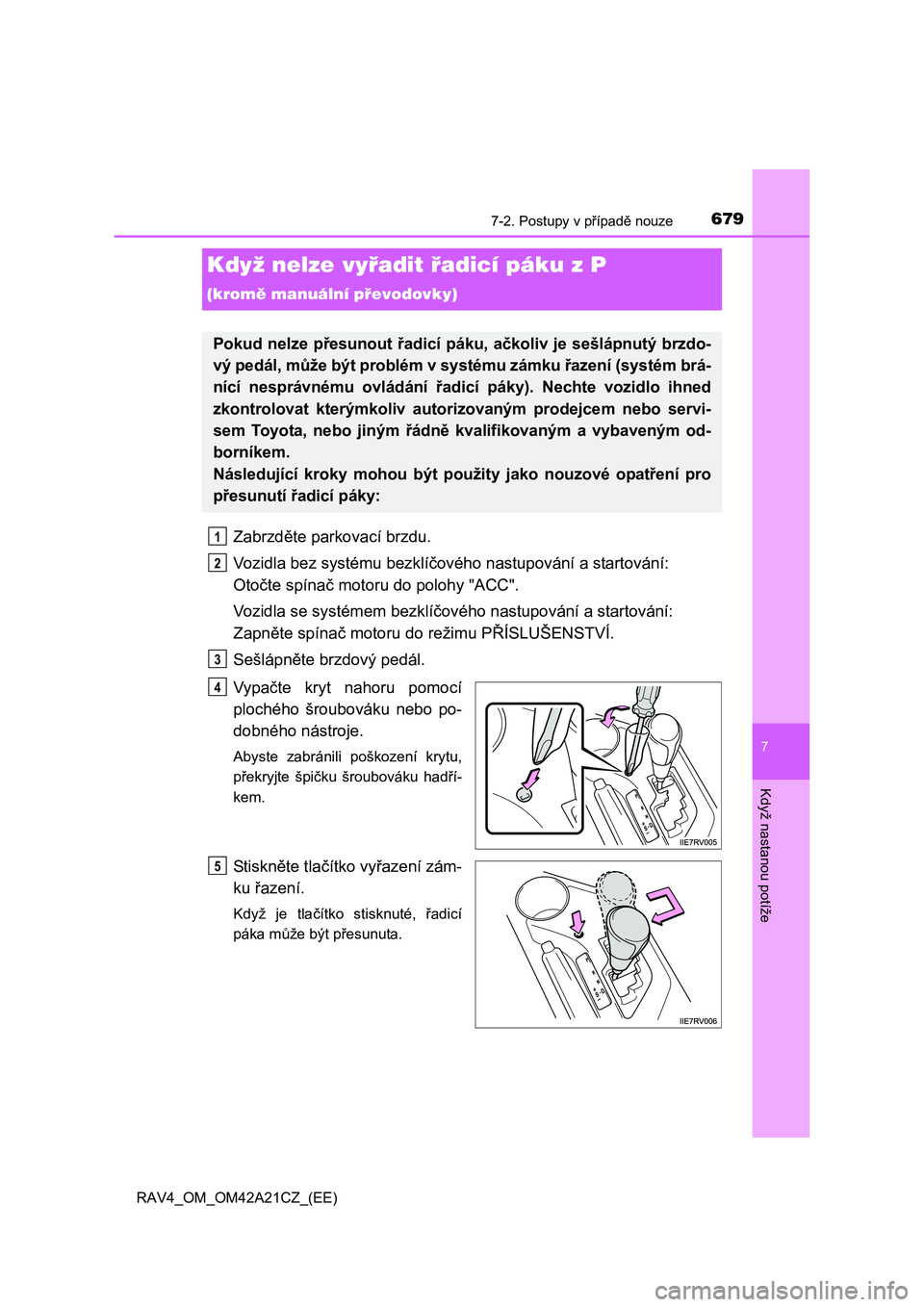

Když nelze vyřadit řadicí páku z P
(kromě manuální převodovky)
Zabrzděte parkovací brzdu.
Vozidla bez systému bezklí čového nastupování a startování:
Oto čte spínač motoru do polohy "ACC".
Vozidla se systémem bezklí čového nastupování a startování:
Zapn ěte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
Sešlápn ěte brzdový pedál.
Vypa čte kryt nahoru pomocí
plochého šroubováku nebo po-
dobného nástroje.
Abyste zabránili poškození krytu,
p řekryjte špičku šroubováku hadří-
kem.
St i sk n ěte tlačítko vyřazení zám-
ku řazení.
Když je tlačítko stisknuté, řadicí
páka m ůže být přesunuta.
Pokud nelze přesunout řadicí páku, ačkoliv je sešlápnutý brzdo-
vý pedál, m ůže být problém v systému zámku řazení (systém brá-
nící nesprávnému ovládání řadicí páky). Nechte vozidlo ihned
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným od-
borníkem.
Následující kroky mohou bý t použity jako nouzové opatření pro
p řesunutí řadicí páky:
1
2
3
4
5

6807-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

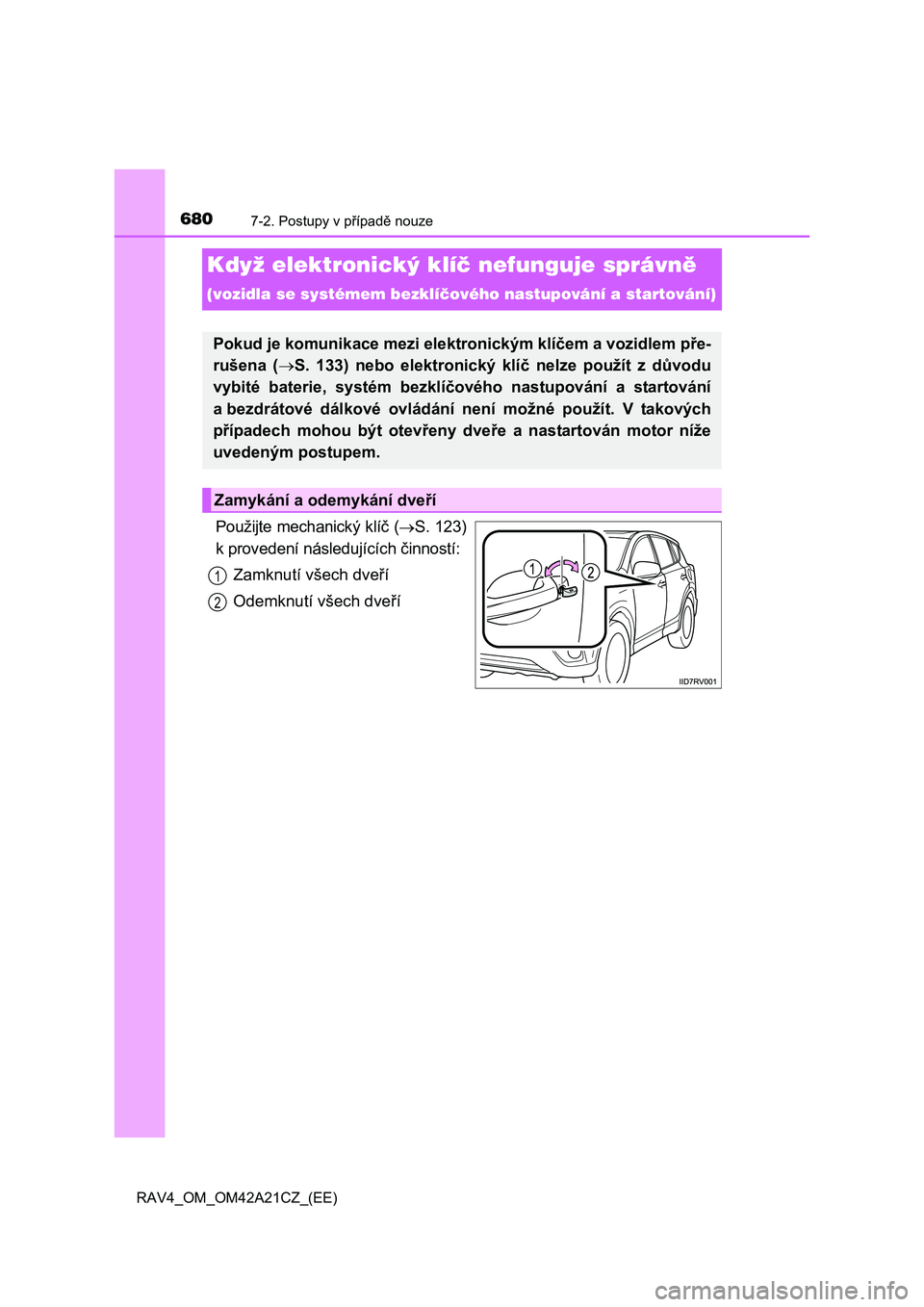

Když elektronický klíč nefunguje správně
(vozidla se systémem bezklíčového nastupování a startování)
Použijte mechanický klíč (S. 123)
k provedení následujících činností:
Zamknutí všech dve ří
Odemknutí všech dve ří
Pokud je komunikace mezi elektronickým klíčem a vozidlem pře-
rušena ( S. 133) nebo elektronický klíč nelze použít z důvodu
vybité baterie, systém bezklí čového nastupování a startování
a bezdrátové dálkové ovládání není možné použít. V takových
p řípadech mohou být otevřeny dveře a nastartován motor níže
uvedeným postupem.
Zamykání a odemykání dve ří
1
2
