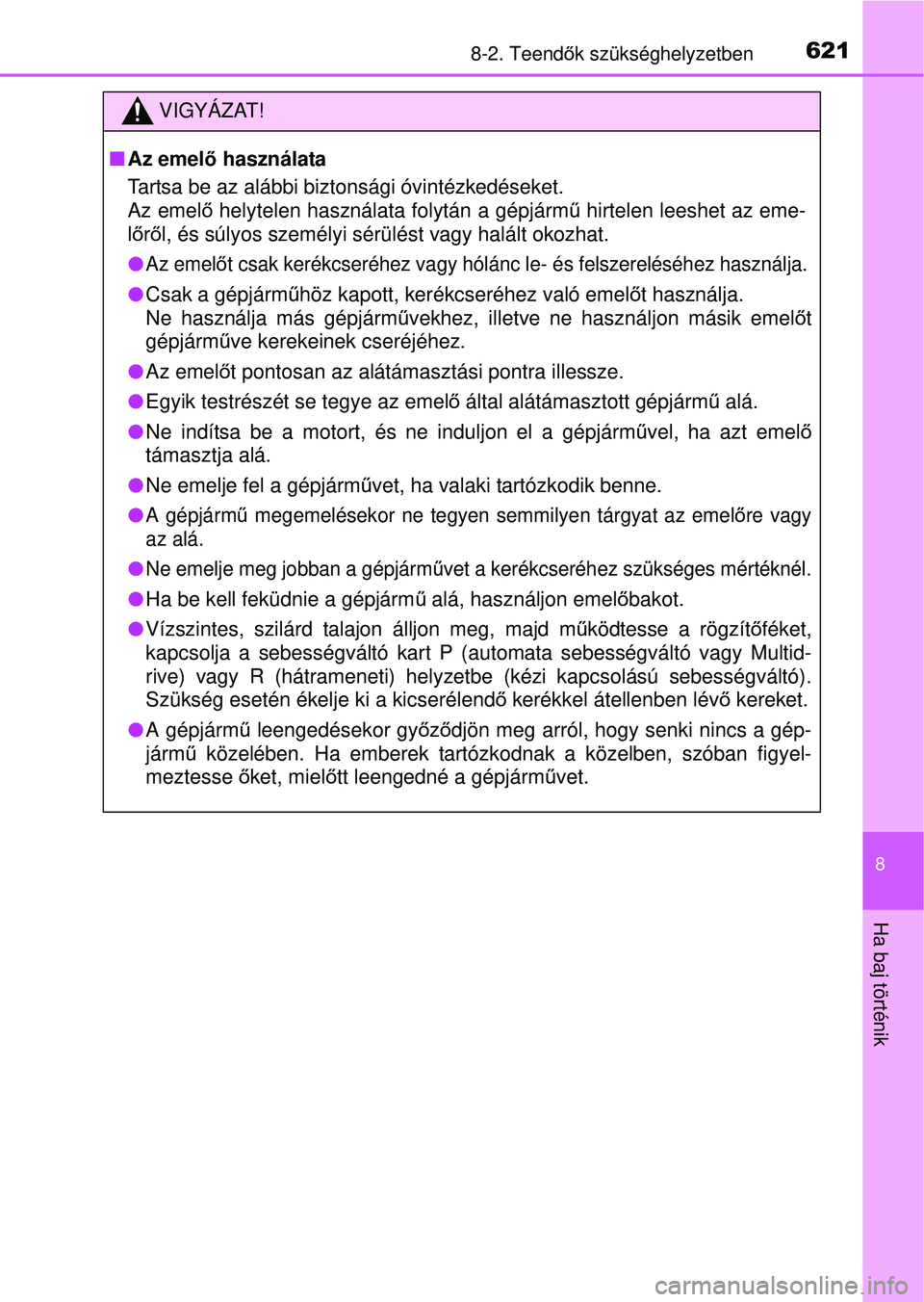

6218-2. Teendők szükséghelyzetben
8
Ha baj történik
VIGYÁZAT!
 Az emelő használata
Tartsa be az alábbi biztonsági óvintézkedéseket.
Az emel ő helytelen használata folytán a gépjárm ű hirtelen leeshet az eme-
l ő rő l, és súlyos személyi sérülést vagy halált okozhat.\

Az emel őt csak kerékcseréhez vagy hólánc le - és felszereléséhez használja.
Csak a gépjárm űhöz kapott, kerékcseréhez való emel őt használja.
Ne használja más gépjárm űvekhez, illetve ne használjon másik emel őt
gépjármű ve kerekeinek cseréjéhez.
 Az emel őt pontosan az alátámasztási pontra illessze.
 Egyik testrészét se tegye az emel ő által alátámasztott gépjárm ű alá.
 Ne indítsa be a motort, és ne induljon el a gépjárm űvel, ha azt emel ő
támasztja alá.
 Ne emelje fel a gépjárm űvet, ha valaki tartózkodik benne.

A gépjárm ű megemelésekor ne tegyen semmilyen tárgyat az emel őre vagy
az alá.
Ne emelje meg jobban a gépjárm űvet a kerékcseréhez szükséges mértéknél.
 Ha be kell feküdnie a gépjárm ű alá, használjon emel őbakot.
 Vízszintes, szilárd talajon álljon meg, majd m űködtesse a rögzít őféket,
kapcsolja a sebességváltó kart P (automata sebességváltó vagy Multid-
rive) vagy R (hátrameneti) helyzetbe (kézi kapcsolású se\
bességváltó).
Szükség esetén ékelje ki a kicserélend ő kerékkel átellenben lév ő kereket.
 A gépjárm ű leengedésekor gy őző djön meg arról, hogy senki nincs a gép-
járm ű közelében. Ha emberek tartózk odnak a közelben, szóban figyel-
meztesse ő ket, mielőtt leengedné a gépjárm űvet.

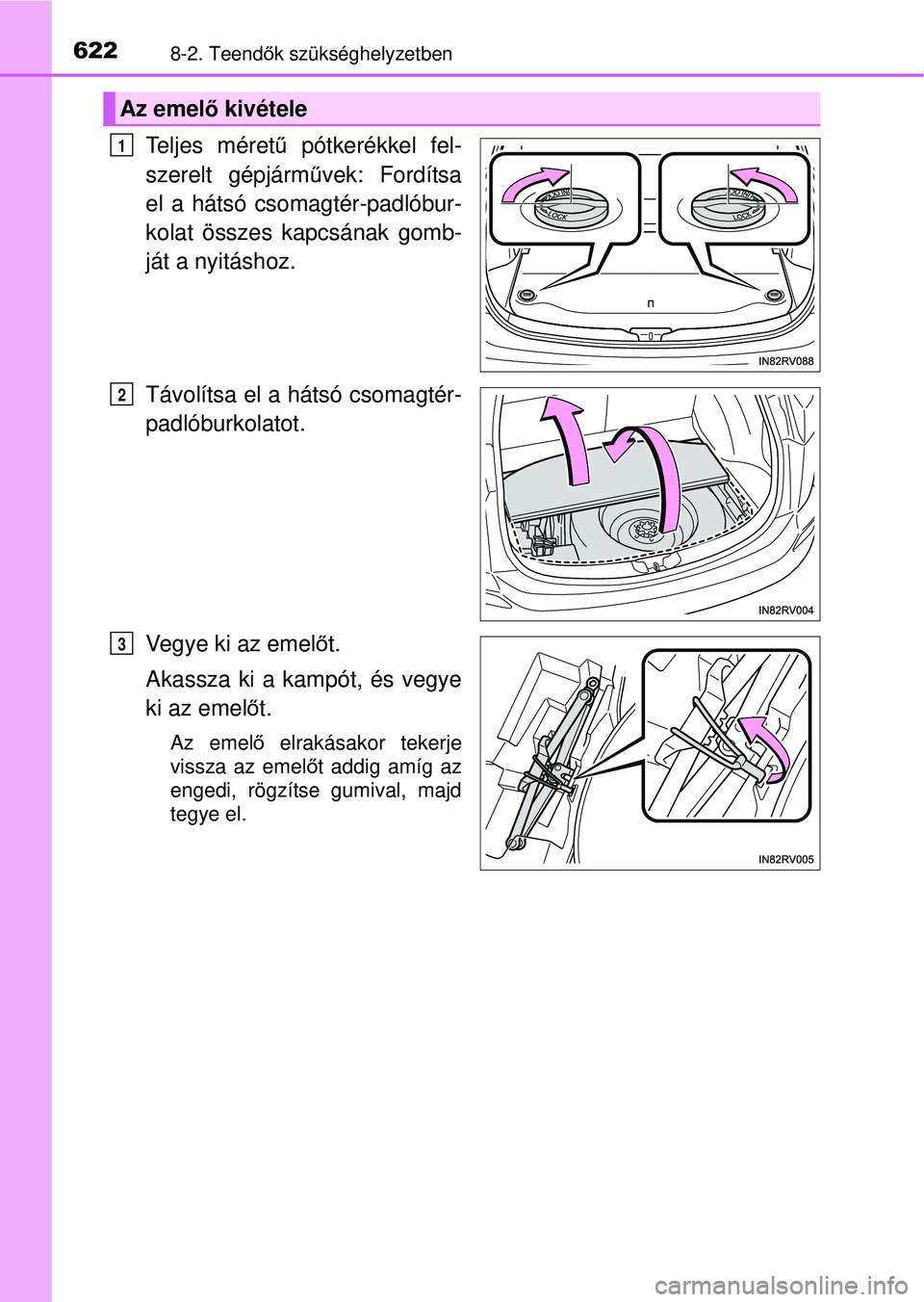

6228-2. Teendők szükséghelyzetben
Teljes méret ű pótkerékkel fel-
szerelt gépjármű vek: Fordítsa
el a hátsó csomagtér-padlóbur-
kolat összes kapcsának gomb-
ját a nyitáshoz.
Távolítsa el a hátsó csomagtér-
padlóburkolatot.
Vegye ki az emel őt.
Akassza ki a kampót, és vegye
ki az emel őt.
Az emel ő elrakásakor tekerje
vissza az emel őt addig amíg az
engedi, rögzítse gumival, majd
tegye el.
Az emel ő kivétele
1
2
3

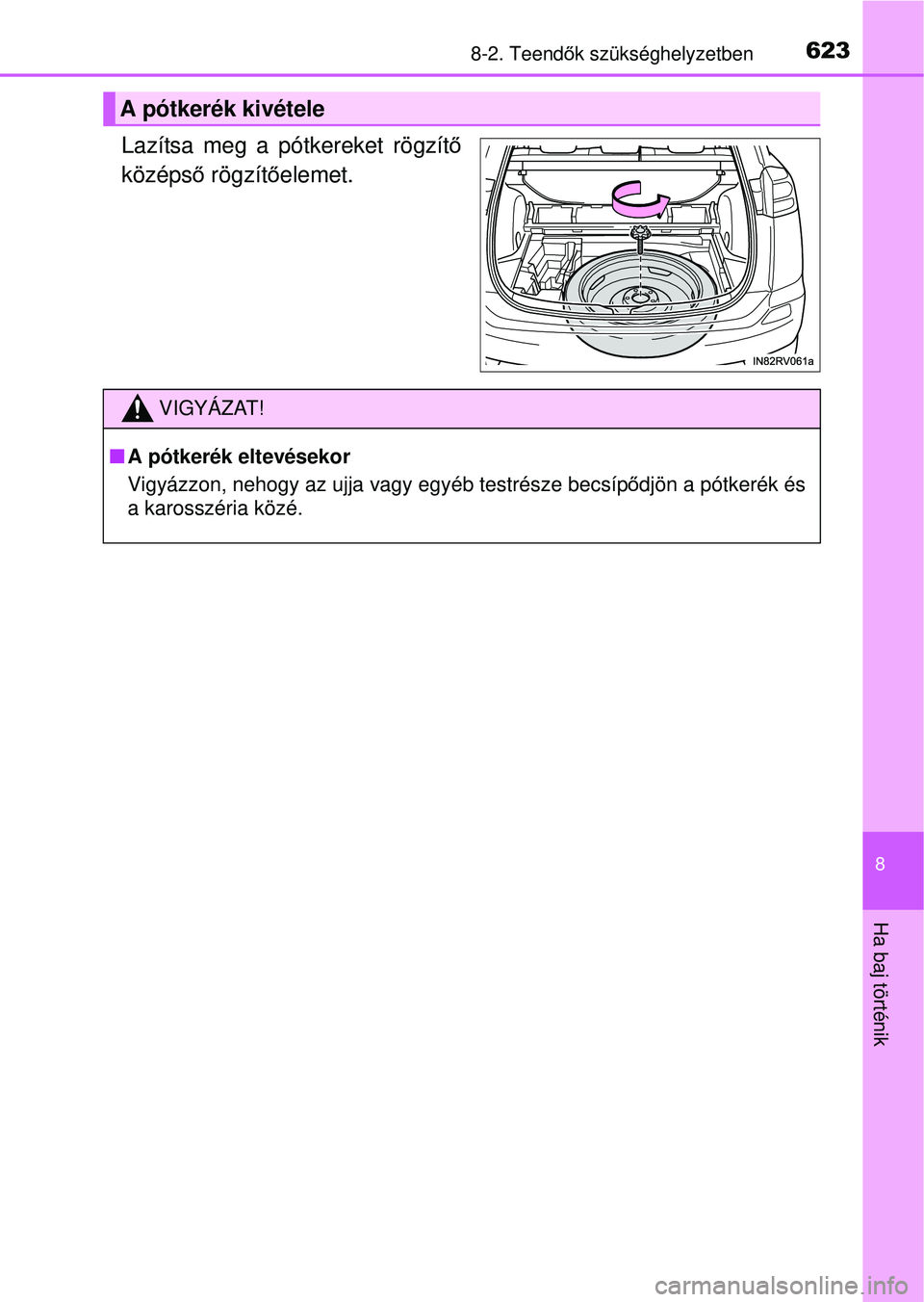

6238-2. Teendők szükséghelyzetben
8
Ha baj történik
Lazítsa meg a pótkereket rögzít ő
középs ő rögzítő elemet.
A pótkerék kivétele
VIGYÁZAT!
A pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsíp ődjön a pótkerék és
a karosszéria közé.

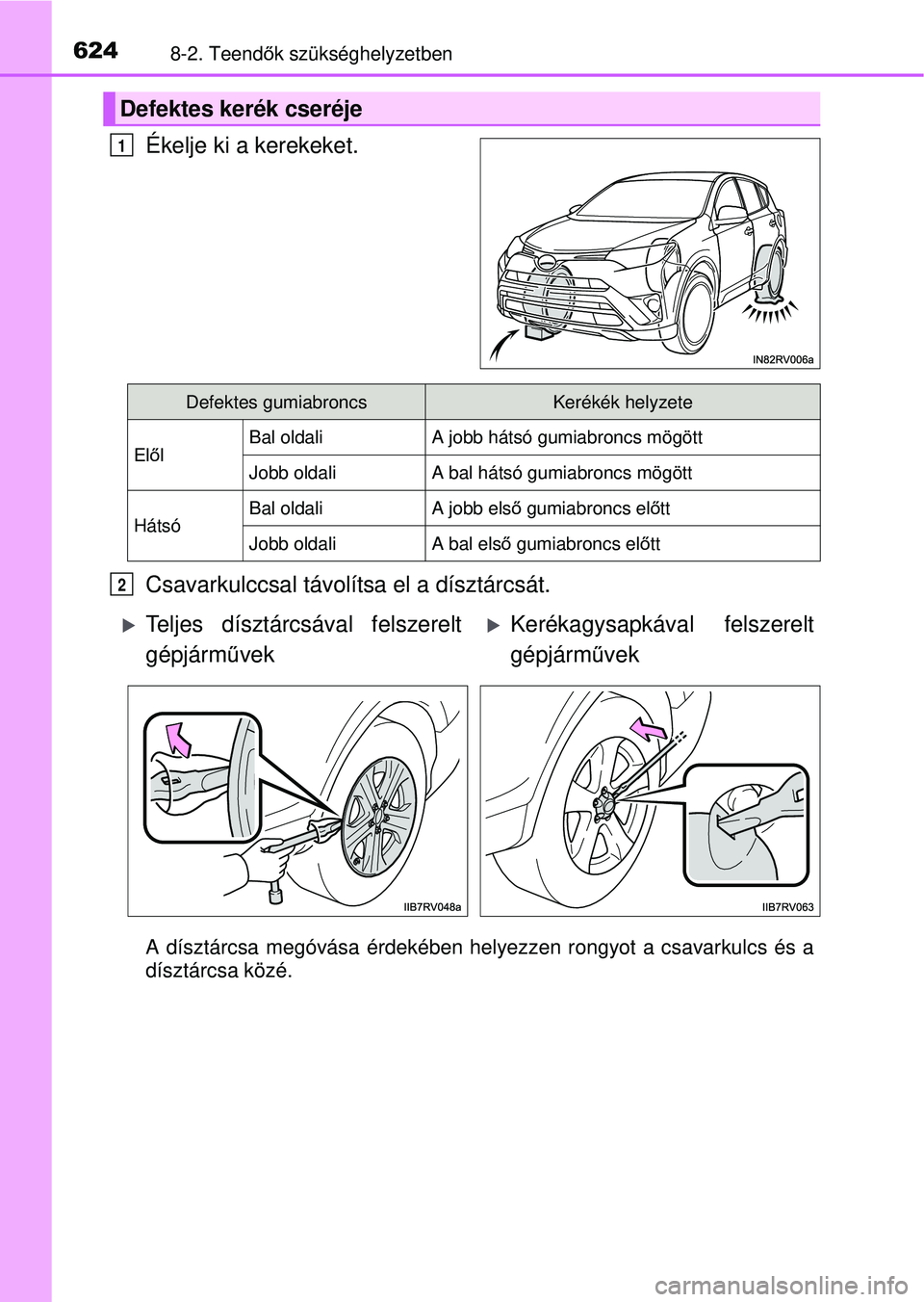

6248-2. Teendők szükséghelyzetben
Ékelje ki a kerekeket.
Csavarkulccsal távolítsa el a dísztárcsát.
A dísztárcsa megóvása érdekében helyezzen rongyot a cs\
avarkulcs és a
dísztárcsa közé.
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
El őlBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátsóBal oldaliA jobb els ő gumiabroncs el őtt
Jobb oldaliA bal els ő gumiabroncs el őtt
2
Teljes dísztárcsával felszerelt
gépjárm űvekKerékagysapkával felszerelt
gépjárm űvek

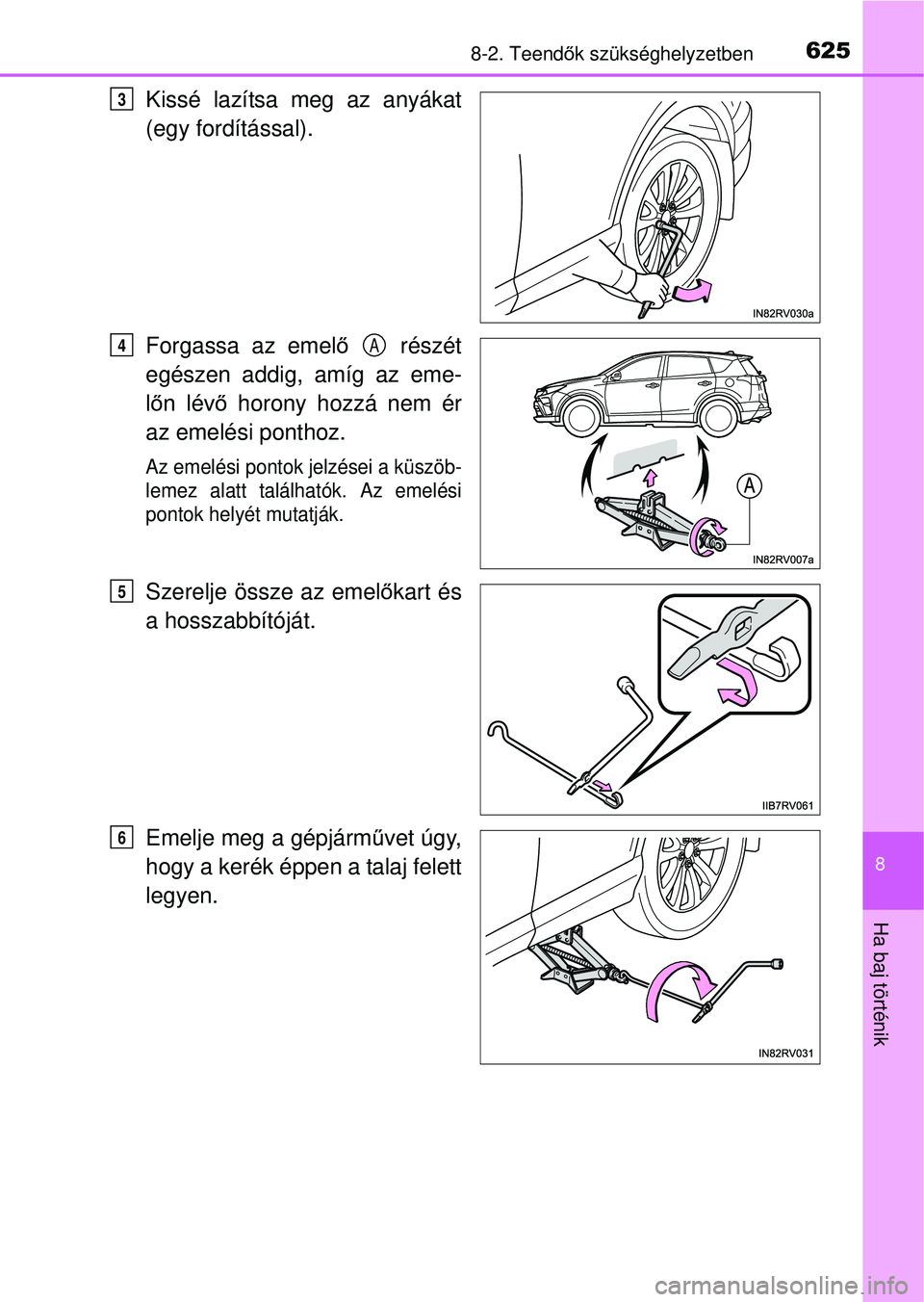

6258-2. Teendők szükséghelyzetben
8
Ha baj történik
Kissé lazítsa meg az anyákat
(egy fordítással).
Forgassa az emel ő részét
egészen addig, amíg az eme-
l ő n lév ő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a küszöb-
lemez alatt találhatók. Az emelési
pontok helyét mutatják.
Szerelje össze az emelő kart és
a hosszabbítóját.
Emelje meg a gépjárm űvet úgy,
hogy a kerék éppen a talaj felett
legyen.
3
4A
5
6

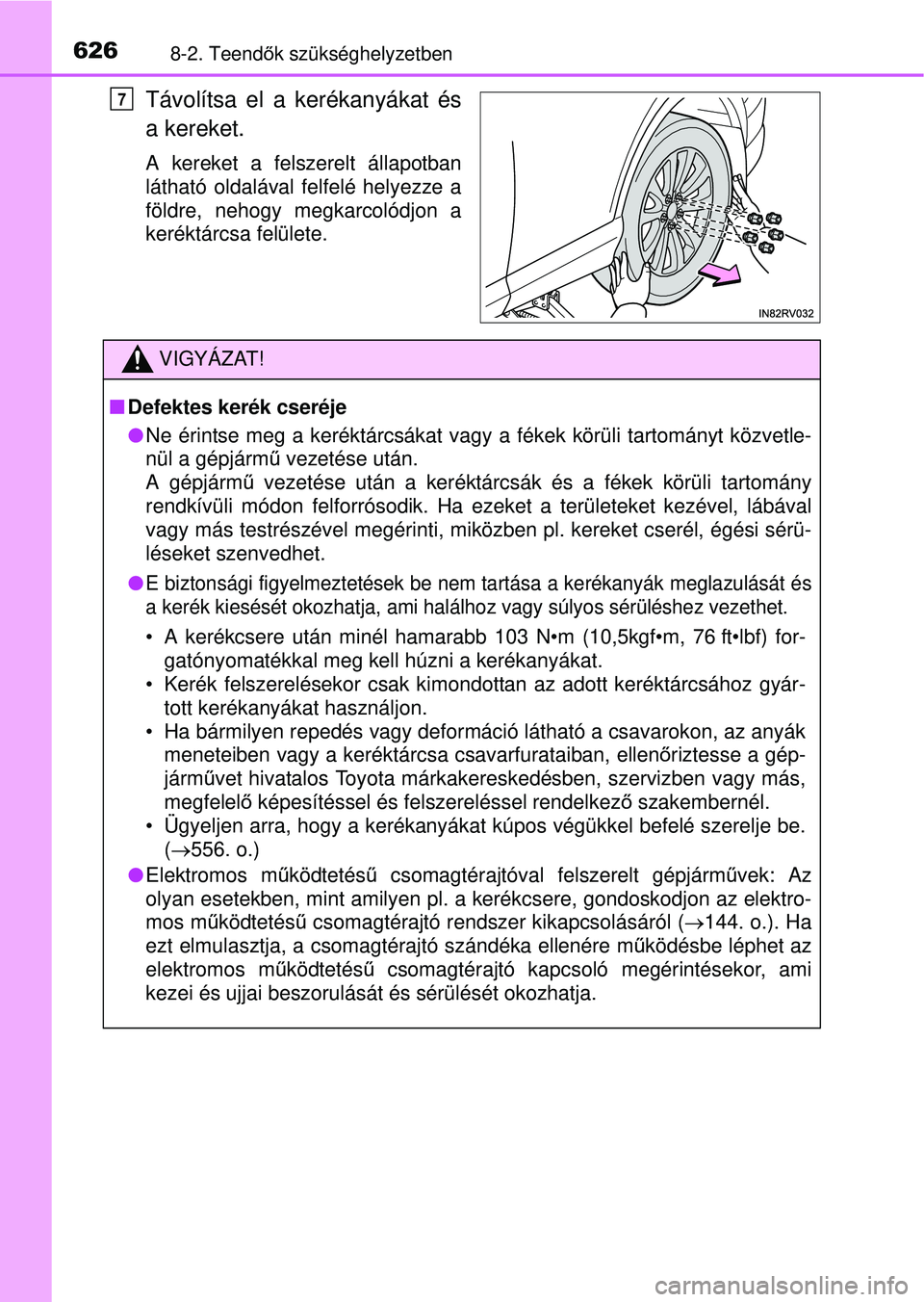

6268-2. Teendők szükséghelyzetben
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
7
VIGYÁZAT!
 Defektes kerék cseréje
Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjárm ű vezetése után.
A gépjárm ű vezetése után a keréktárcsák és a fékek körü\
li tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket k\
ezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cse\
rél, égési sérü-
léseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár- tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarok\
on, az anyák meneteiben vagy a keréktárcsa csavarfurataiban, ellen őriztesse a gép-
járm űvet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé\
szerelje be. ( 556. o.)
 Elektromos m űködtetés ű csomagtérajtóval felszerelt gépjárm űvek: Az
olyan esetekben, mint amilyen pl. a kerékcsere, gondoskodjon az elekt\
ro-
mos m űködtetésű csomagtérajtó rendszer kikapcsolásáról ( 144. o.). Ha
ezt elmulasztja, a csomagtérajtó szándéka ellenére m űködésbe léphet az
elektromos m űködtetés ű csomagtérajtó kapcsoló megérintésekor, ami
kezei és ujjai beszorulását és sérülését okozhat\
ja.

6278-2. Teendők szükséghelyzetben
8
Ha baj történik

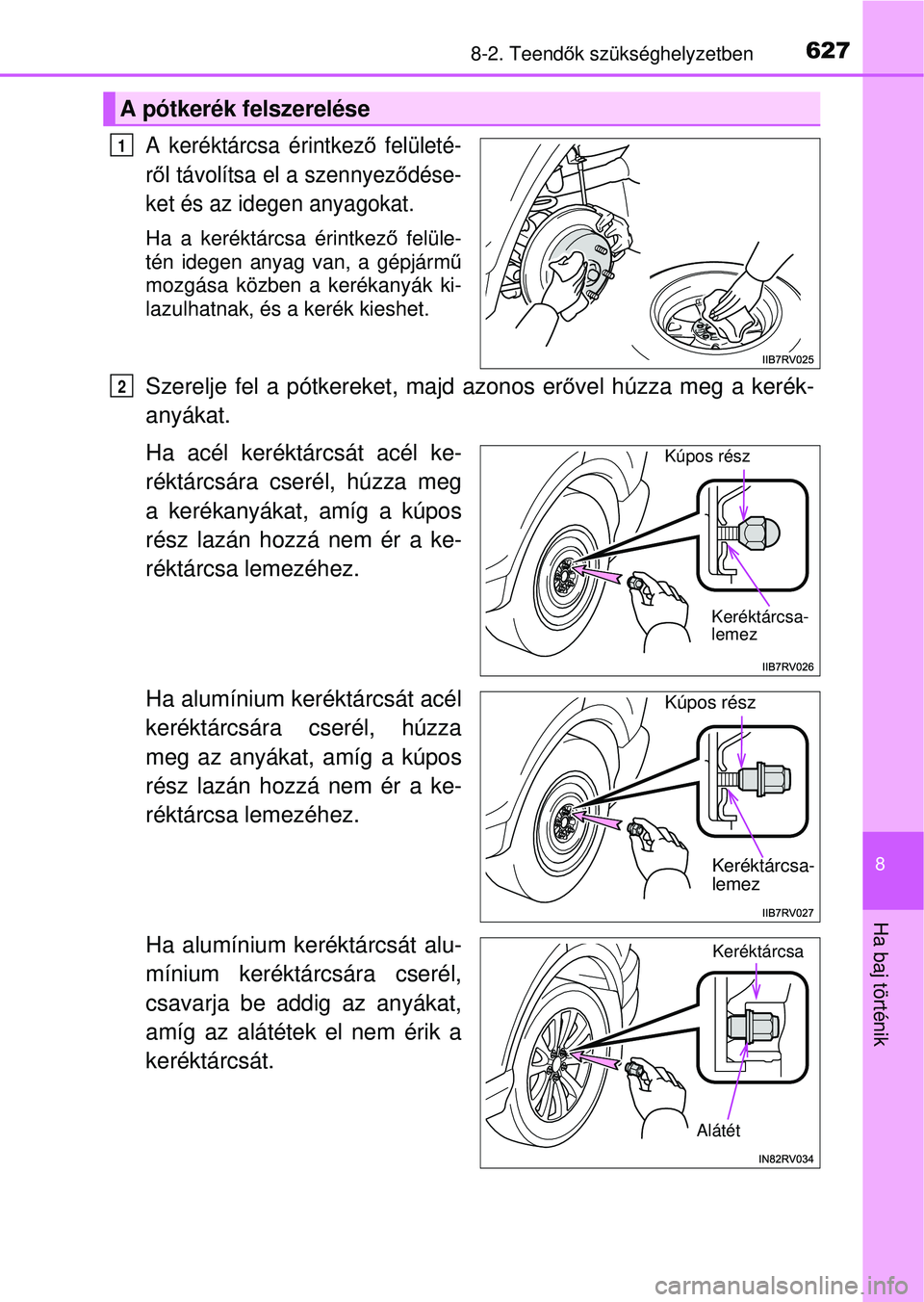

A keréktárcsa érintkező felületé-
r ő l távolítsa el a szennyez ődése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkez ő felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a pótkereket, majd azonos erő vel húzza meg a kerék-
anyákat.
Ha acél keréktárcsát acél ke-
réktárcsára cserél, húzza meg
a kerékanyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát acél
keréktárcsára cserél, húzza
meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-
lemez
Kúpos részKeréktárcsa-
lemez
Alátét
Keréktárcsa

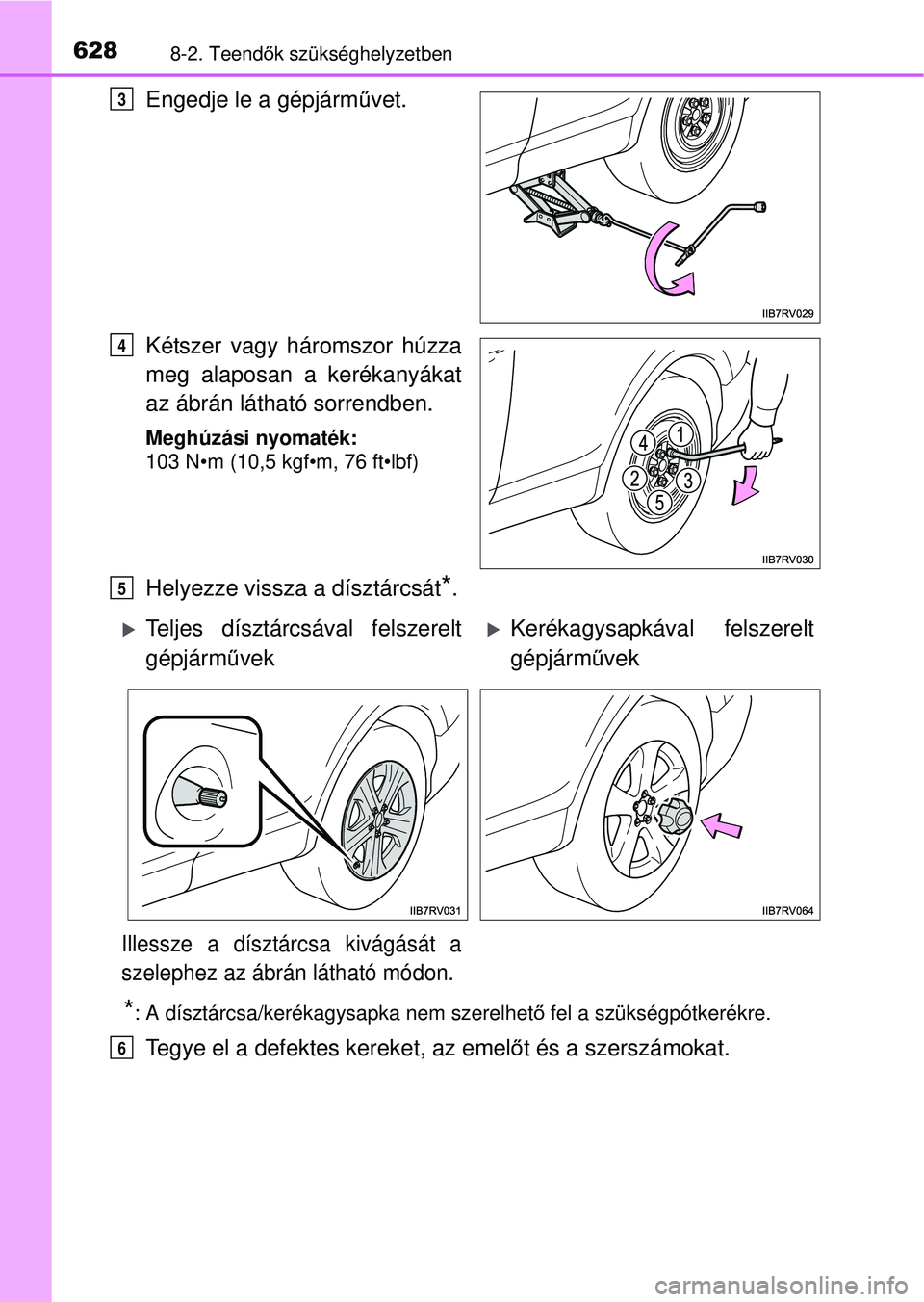

6288-2. Teendők szükséghelyzetben
Engedje le a gépjárm űvet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Helyezze vissza a dísztárcsát*.
*: A dísztárcsa/kerékagysapka nem szerelhet ő fel a szükségpótkerékre.
Tegye el a defektes kereket, az emel őt és a szerszámokat.
3
4
5
Teljes dísztárcsával felszerelt
gépjárm űvekKerékagysapkával felszerelt
gépjárm űvek
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
6

6298-2. Teendők szükséghelyzetben
8
Ha baj történik
 A szükségpótkerék (felszereltségt ől függ ően)
 A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid i\
d őre használjon.
 Mindig ellen őrizze a szükségpótkerék nyomását. ( 693. o.)
 Szükségpótkerék használatakor (felszereltségt ől függ ően)
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figyelmeztet ő rend-
szer szelepével és jeladójával felszerelve, a gumiabroncsnyomásra figyelmez-
tet ő rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomá\
sára.
Ha a szükségpótkereket azután cseréli ki, hogy világítani kezd a gumiabroncs-
nyomásra figyelmeztet ő lámpa, a lámpa továbbra is világítani fog.
 Ha a gépjármű re szükségpótkerék van felszerelve (felszereltségt ől füg-
gően)
Szükségpótkerékkel a gépjárm ű szabad hasmagassága a szabvány kerék
esetén mérhető höz képest csökken.
 Ha havas vagy jeges úton lesz valamelyik els ő gumiabroncs defektes
(szükségpótkerékkel felszerelt gépjárm űvek)
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következ ő m űveleteket, majd szereljen hóláncot az els ő kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes els ő kerék helyére.
Szereljen hóláncot az els ő gumiabroncsokra.
 Az emelő rögzítéséhez használt szalag
Miután kikapcsolta az emel ő kampóját a
zárból , forgassa el a szalagot és kap-
csolja be a kampót a zárba .
1
2
3
1
2

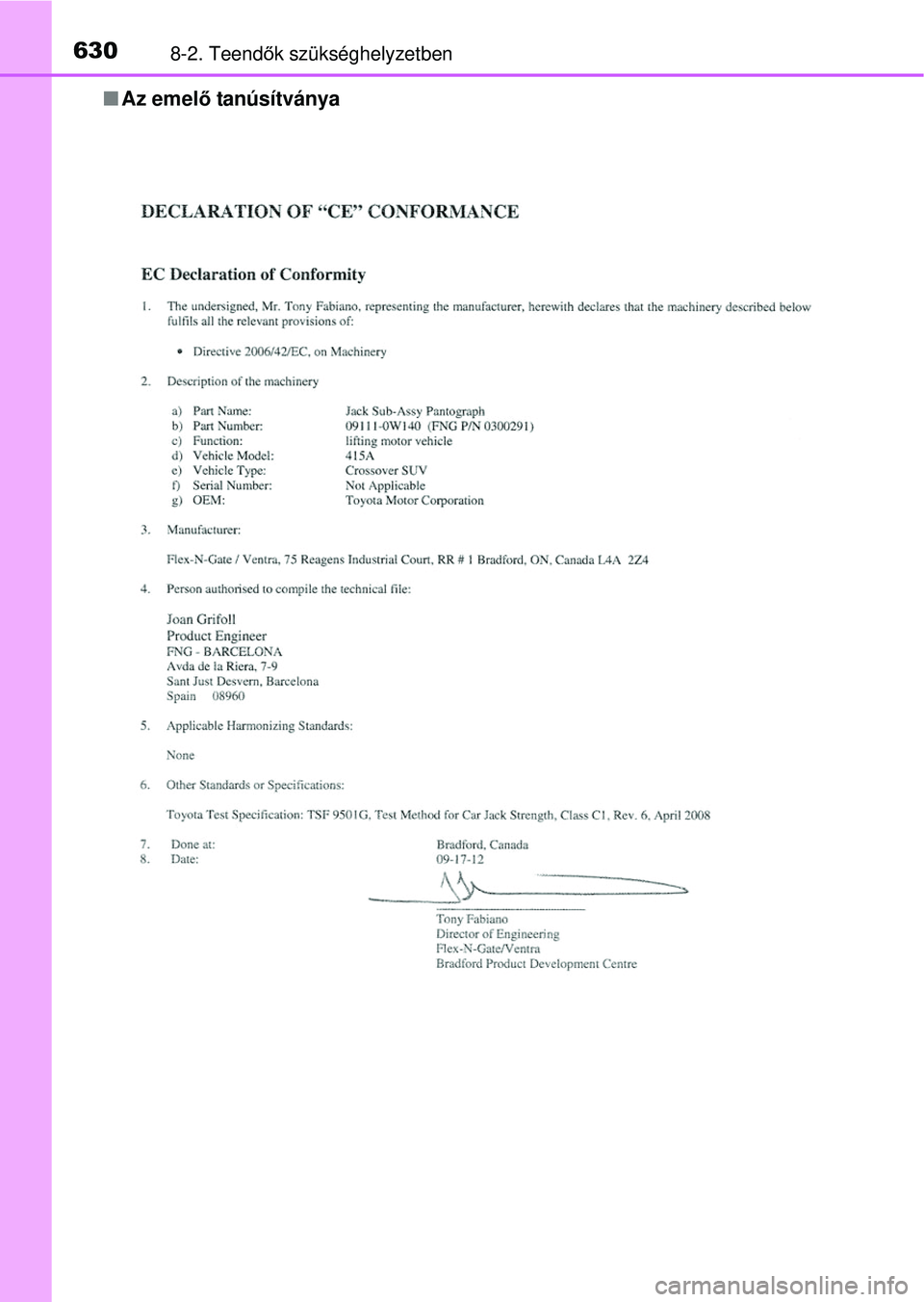

6308-2. Teendők szükséghelyzetben
 Az emelő tanúsítványa
