5816-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)■

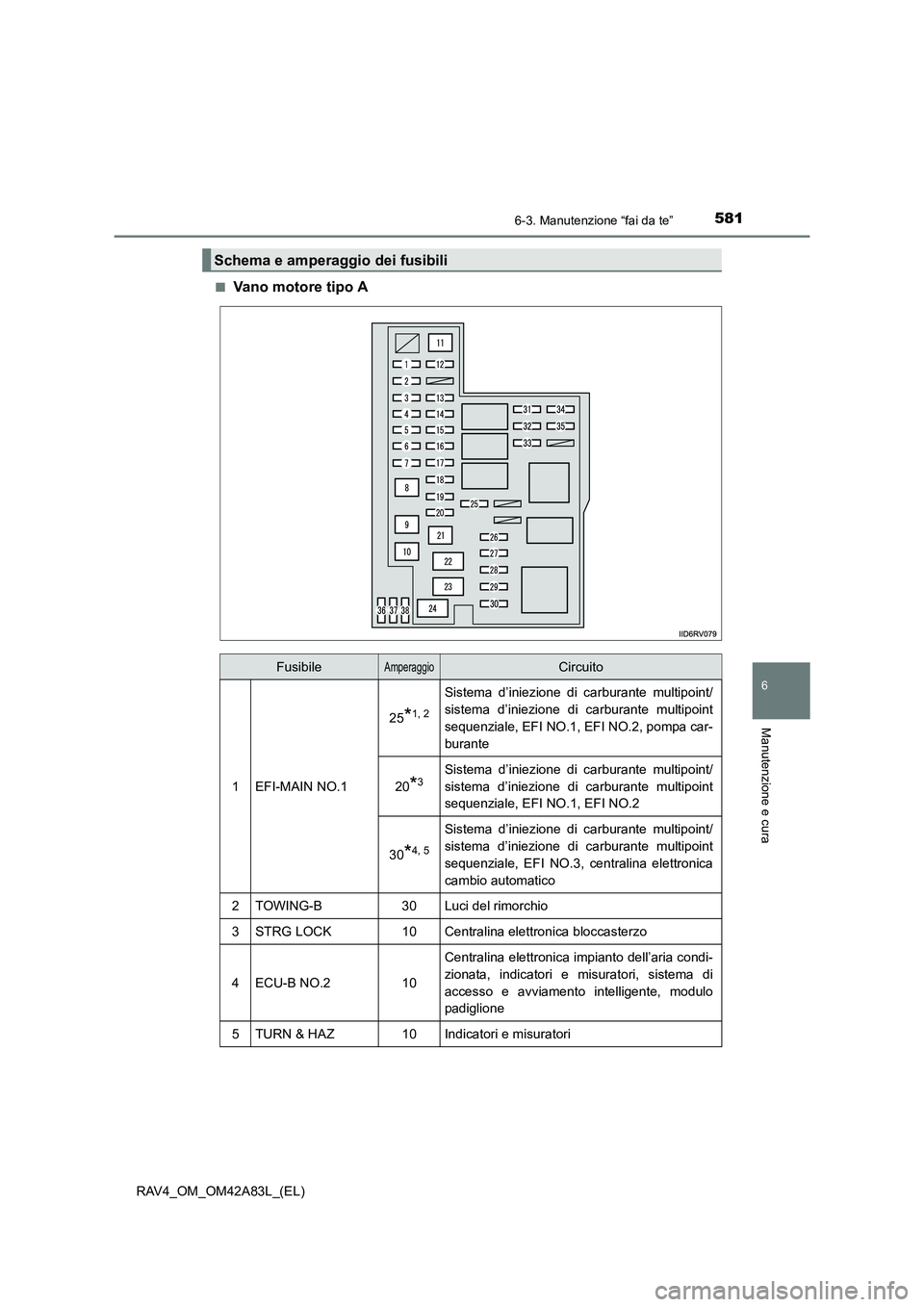

Vano motore tipo A
Schema e amperaggio dei fusibili
FusibileAmperaggioCircuito
1EFI-MAIN NO.1
25*1, 2
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, EFI NO.1, EFI NO.2, pompa car-
burante
20*3Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, EFI NO.1, EFI NO.2
30*4, 5
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, EFI NO.3, centralina elettronica
cambio automatico
2TOWING-B30Luci del rimorchio
3STRG LOCK10Centralina elettronica bloccasterzo
4ECU-B NO.210
Centralina elettronica impianto dell’aria condi-
zionata, indicatori e misuratori, sistema di
accesso e avviamento intelligente, modulo
padiglione
5TURN & HAZ10Indicatori e misuratori

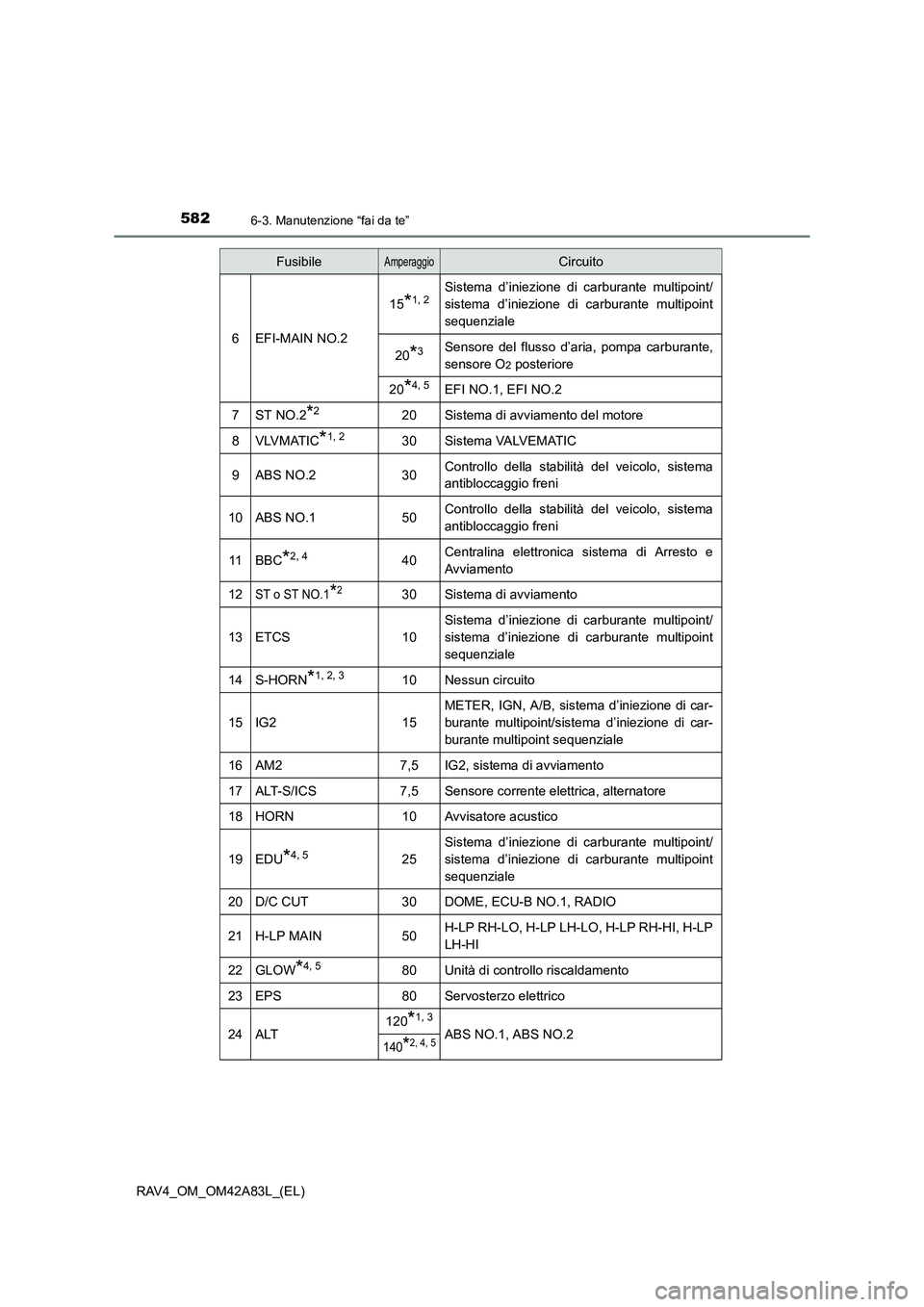

5826-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)
6EFI-MAIN NO.2
15*1, 2Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
20*3Sensore del flusso d’aria, pompa carburante,
sensore O
2 posteriore
20*4, 5EFI NO.1, EFI NO.2
7ST NO.2*220Sistema di avviamento del motore
8VLVMATIC*1, 230Sistema VALVEMATIC
9ABS NO.230Controllo della stabilità del veicolo, sistema
antibloccaggio freni
10ABS NO.150Controllo della stabilità del veicolo, sistema
antibloccaggio freni
11BBC*2, 440Centralina elettronica sistema di Arresto e
Avviamento
12ST o ST NO.1*230Sistema di avviamento
13ETCS10
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
14S-HORN*1, 2, 310Nessun circuito
15IG215
METER, IGN, A/B, sistema d’iniezione di car-
burante multipoint/sistema d’iniezione di car-
burante multipoint sequenziale
16AM27,5IG2, sistema di avviamento
17ALT-S/ICS7,5Sensore corrente elettrica, alternatore
18HORN10Avvisatore acustico
19EDU*4, 525
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
20D/C CUT30DOME, ECU-B NO.1, RADIO
21H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
22GLOW*4, 580Unità di controllo riscaldamento
23EPS80Servosterzo elettrico
24ALT120*1, 3
ABS NO.1, ABS NO.2140*2, 4, 5
FusibileAmperaggioCircuito

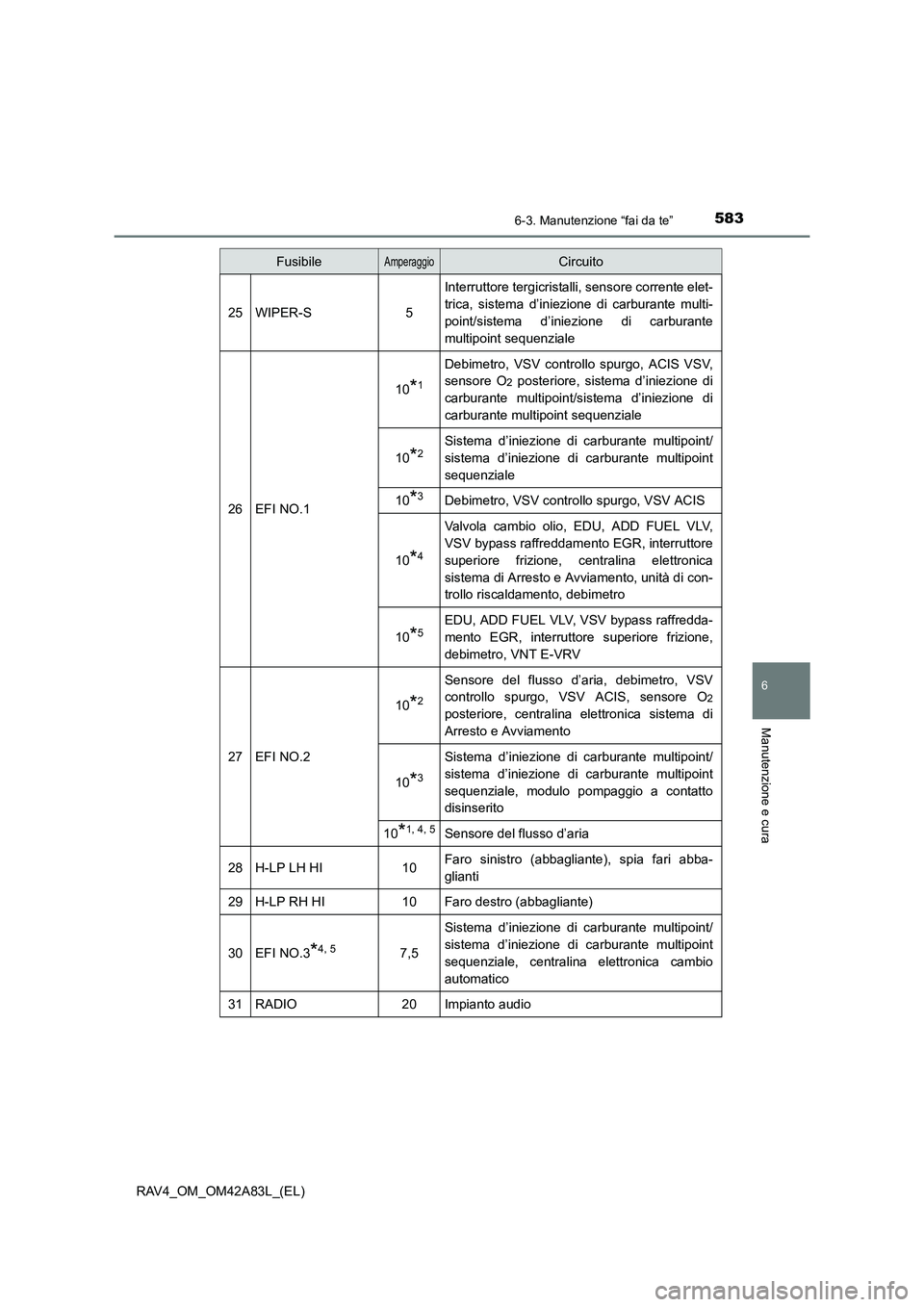

5836-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
25WIPER-S5
Interruttore tergicristalli, sensore corrente elet-
trica, sistema d’iniezione di carburante multi-
point/sistema d’iniezione di carburante
multipoint sequenziale
26EFI NO.1
10*1
Debimetro, VSV controllo spurgo, ACIS VSV,
sensore O
2 posteriore, sistema d’iniezione di
carburante multipoint/sistema d’iniezione di
carburante multipoint sequenziale
10*2Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
10*3Debimetro, VSV controllo spurgo, VSV ACIS
10*4
Valvola cambio olio, EDU, ADD FUEL VLV,
VSV bypass raffreddamento EGR, interruttore
superiore frizione, centralina elettronica
sistema di Arresto e Avviamento, unità di con-
trollo riscaldamento, debimetro
10*5EDU, ADD FUEL VLV, VSV bypass raffredda-
mento EGR, interruttore superiore frizione,
debimetro, VNT E-VRV
27EFI NO.2
10*2
Sensore del flusso d’aria, debimetro, VSV
controllo spurgo, VSV ACIS, sensore O
2
posteriore, centralina elettronica sistema di
Arresto e Avviamento
10*3
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, modulo pompaggio a contatto
disinserito
10*1, 4, 5Sensore del flusso d’aria
28H-LP LH HI10Faro sinistro (abbagliante), spia fari abba-
glianti
29H-LP RH HI10Faro destro (abbagliante)
30EFI NO.3*4, 57,5
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, centralina elettronica cambio
automatico
31RADIO20Impianto audio
FusibileAmperaggioCircuito

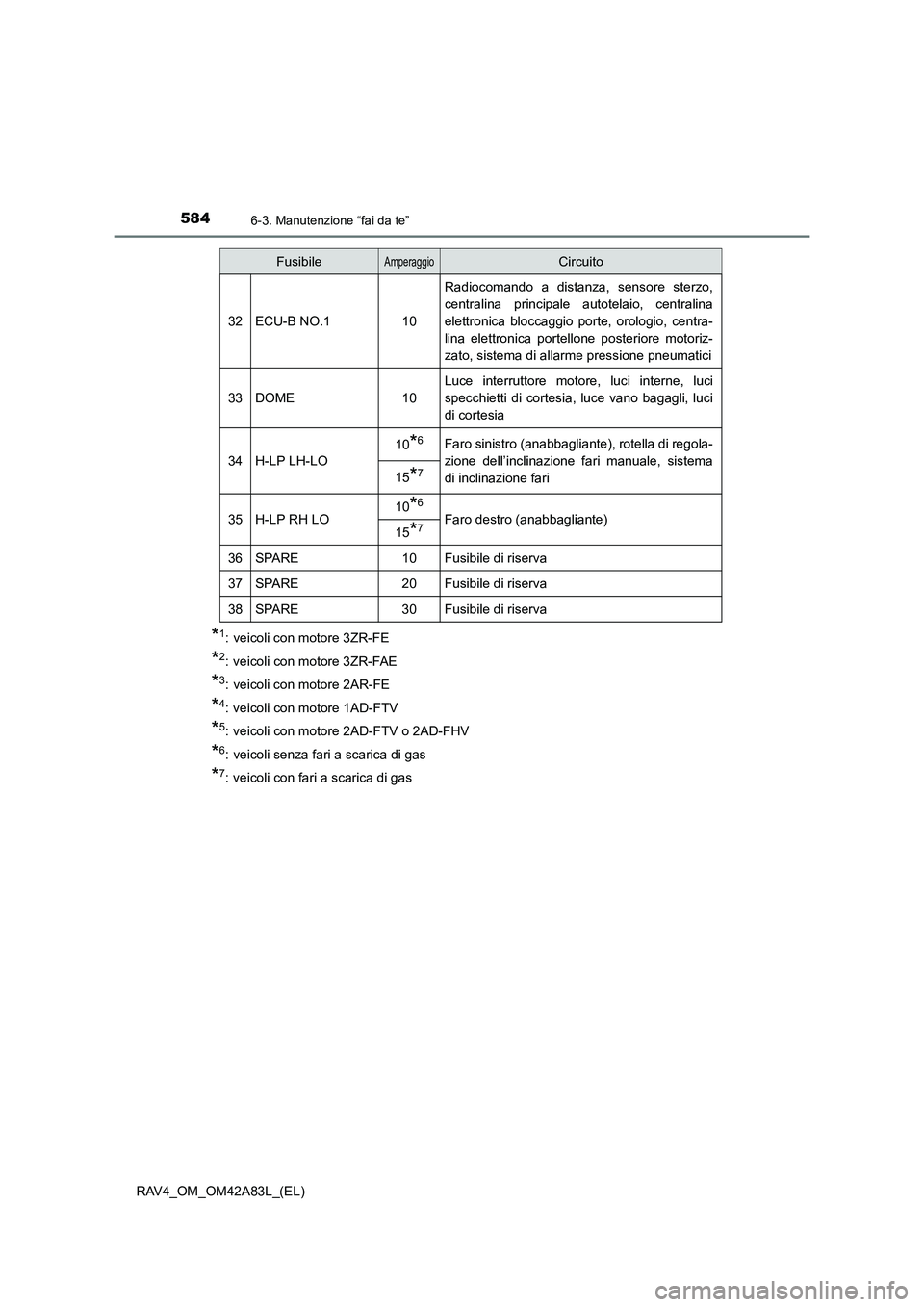

5846-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)
*1: veicoli con motore 3ZR-FE
*2: veicoli con motore 3ZR-FAE
*3: veicoli con motore 2AR-FE
*4: veicoli con motore 1AD-FTV
*5: veicoli con motore 2AD-FTV o 2AD-FHV
*6: veicoli senza fari a scarica di gas
*7: veicoli con fari a scarica di gas
32ECU-B NO.110
Radiocomando a distanza, sensore sterzo,
centralina principale autotelaio, centralina
elettronica bloccaggio porte, orologio, centra-
lina elettronica portellone posteriore motoriz-
zato, sistema di allarme pressione pneumatici
33DOME10
Luce interruttore motore, luci interne, luci
specchietti di cortesia, luce vano bagagli, luci
di cortesia
34H-LP LH-LO
10*6Faro sinistro (anabbagliante), rotella di regola-
zione dell’inclinazione fari manuale, sistema
di inclinazione fari
15*7
35H-LP RH LO10*6
Faro destro (anabbagliante)15*7
36SPARE10Fusibile di riserva
37SPARE20Fusibile di riserva
38SPARE30Fusibile di riserva
FusibileAmperaggioCircuito

5856-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)■

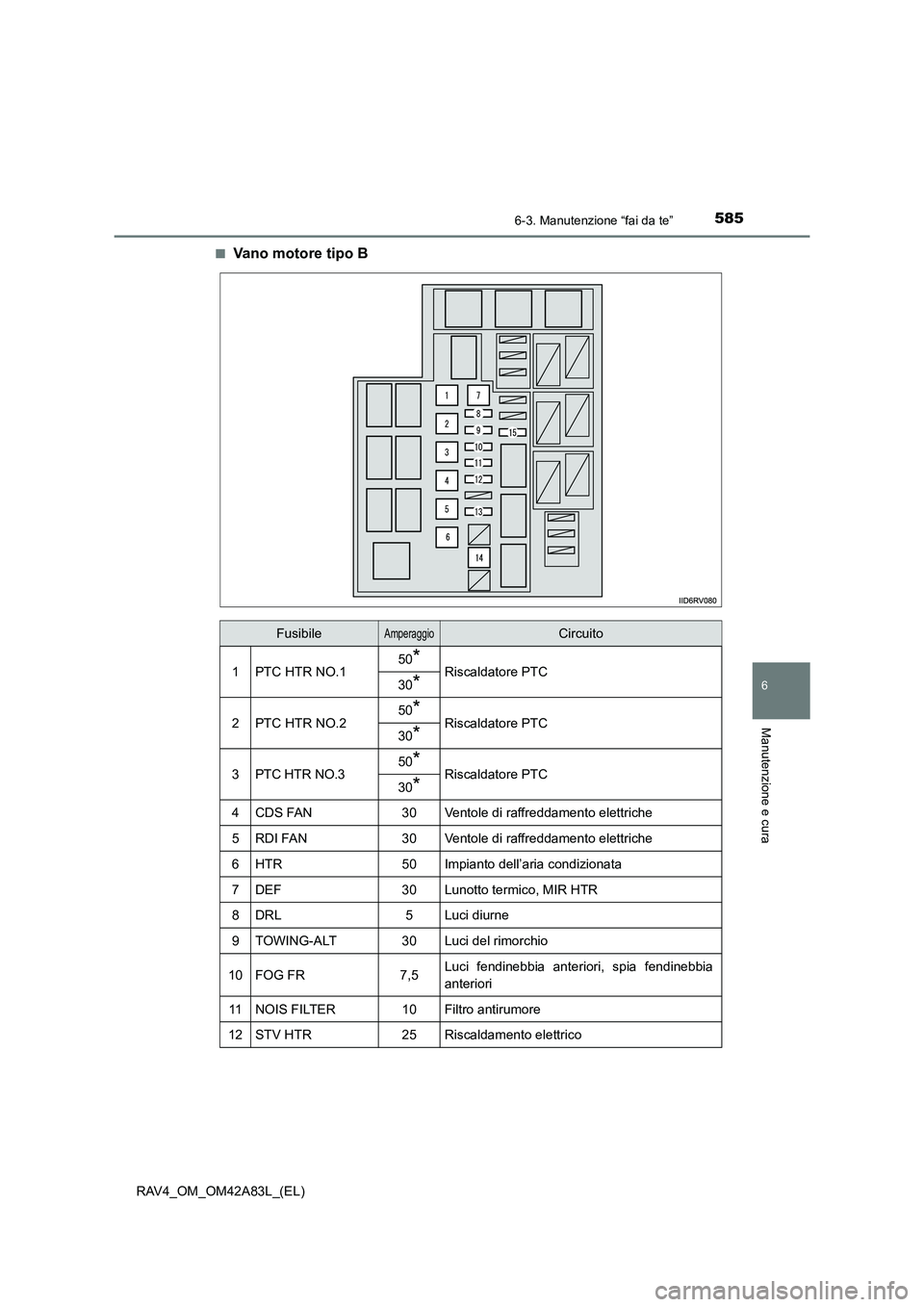

Vano motore tipo B
FusibileAmperaggioCircuito
1PTC HTR NO.150*Riscaldatore PTC30*
2PTC HTR NO.250*Riscaldatore PTC30*
3PTC HTR NO.350*Riscaldatore PTC30*
4CDS FAN30Ventole di raffreddamento elettriche
5RDI FAN30Ventole di raffreddamento elettriche
6HTR50Impianto dell’aria condizionata
7DEF30Lunotto termico, MIR HTR
8DRL5Luci diurne
9TOWING-ALT30Luci del rimorchio
10FOG FR7,5Luci fendinebbia anteriori, spia fendinebbia
anteriori
11NOIS FILTER10Filtro antirumore
12STV HTR25Riscaldamento elettrico

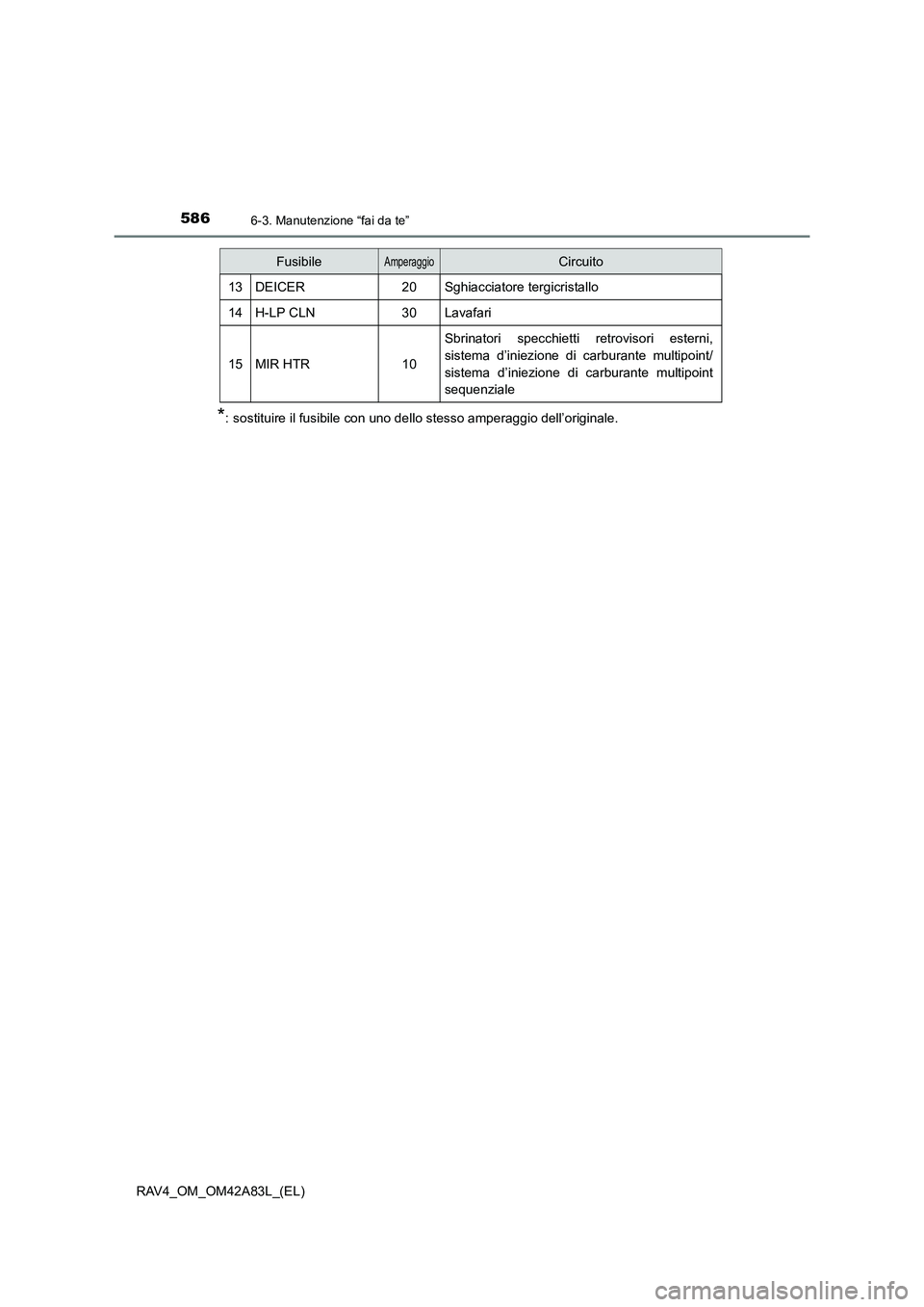

5866-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)
*: sostituire il fusibile con uno dello stesso amperaggio dell’originale.
13DEICER20Sghiacciatore tergicristallo
14H-LP CLN30Lavafari
15MIR HTR10
Sbrinatori specchietti retrovisori esterni,
sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
FusibileAmperaggioCircuito

5876-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)■

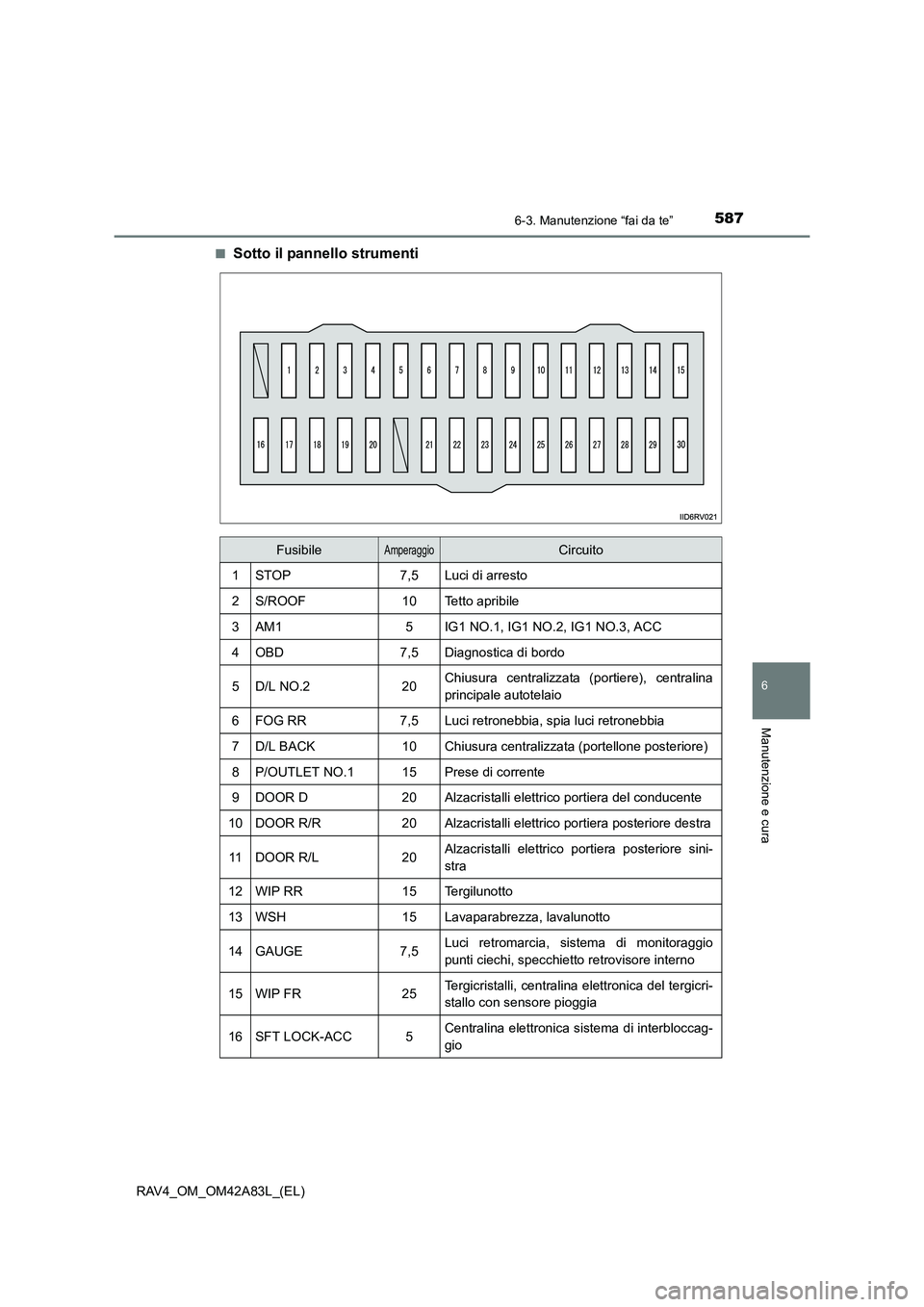

Sotto il pannello strumenti
FusibileAmperaggioCircuito
1STOP7,5Luci di arresto
2S/ROOF10Tetto apribile
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5Diagnostica di bordo
5D/L NO.220Chiusura centralizzata (portiere), centralina
principale autotelaio
6FOG RR7,5Luci retronebbia, spia luci retronebbia
7D/L BACK10Chiusura centralizzata (portellone posteriore)
8P/OUTLET NO.115Prese di corrente
9DOOR D20Alzacristalli elettrico portiera del conducente
10DOOR R/R20Alzacristalli elettrico portiera posteriore destra
11DOOR R/L20Alzacristalli elettrico portiera posteriore sini-
stra
12WIP RR15Tergilunotto
13WSH15Lavaparabrezza, lavalunotto
14GAUGE7,5Luci retromarcia, sistema di monitoraggio
punti ciechi, specchietto retrovisore interno
15WIP FR25Tergicristalli, centralina elettronica del tergicri-
stallo con sensore pioggia
16SFT LOCK-ACC5Centralina elettronica sistema di interbloccag-
gio

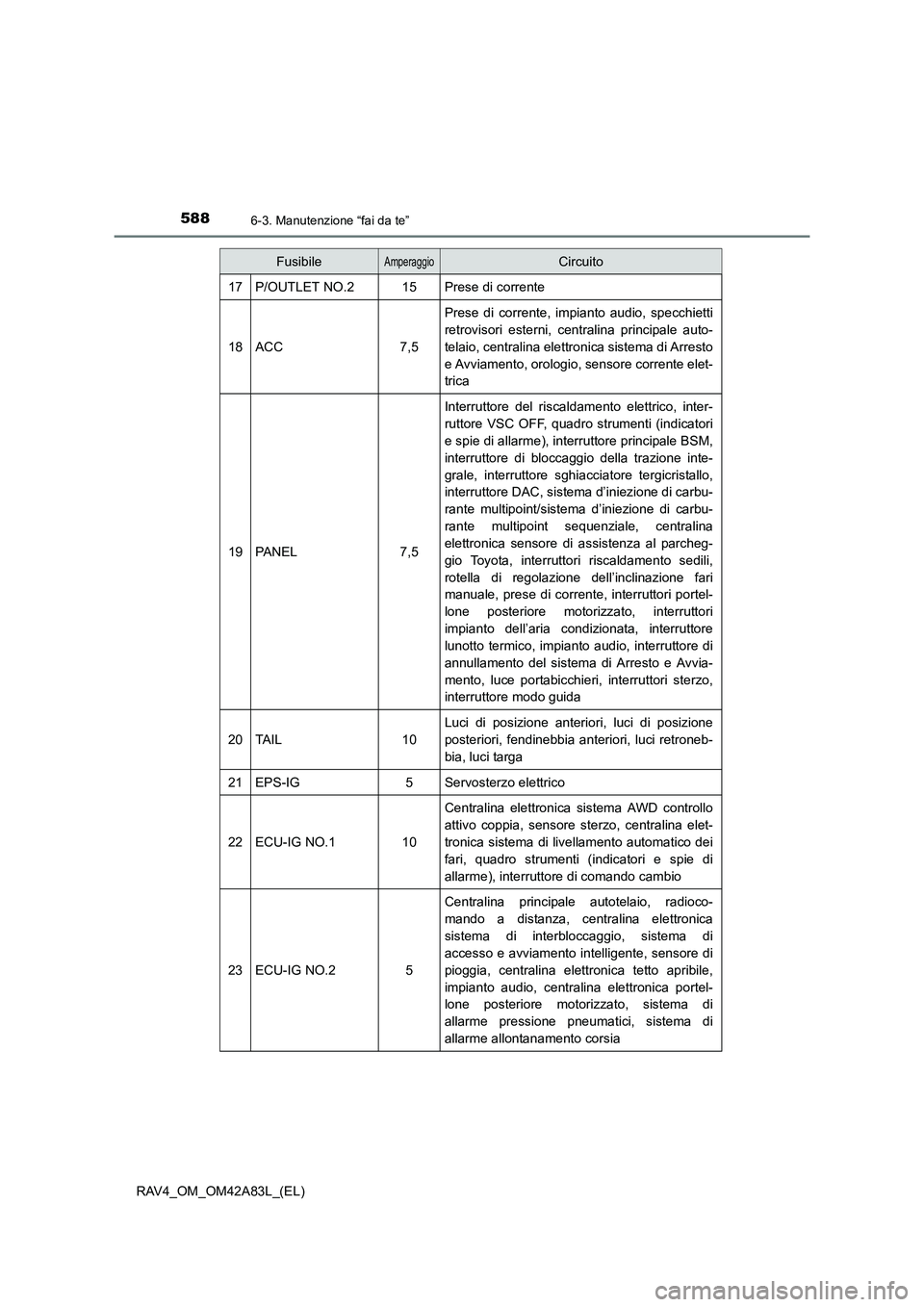

5886-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)
17P/OUTLET NO.215Prese di corrente
18ACC7,5
Prese di corrente, impianto audio, specchietti
retrovisori esterni, centralina principale auto-
telaio, centralina elettronica sistema di Arresto
e Avviamento, orologio, sensore corrente elet-
trica
19PA N E L7,5
Interruttore del riscaldamento elettrico, inter-
ruttore VSC OFF, quadro strumenti (indicatori
e spie di allarme), interruttore principale BSM,
interruttore di bloccaggio della trazione inte-
grale, interruttore sghiacciatore tergicristallo,
interruttore DAC, sistema d’iniezione di carbu-
rante multipoint/sistema d’iniezione di carbu-
rante multipoint sequenziale, centralina
elettronica sensore di assistenza al parcheg-
gio Toyota, interruttori riscaldamento sedili,
rotella di regolazione dell’inclinazione fari
manuale, prese di corrente, interruttori portel-
lone posteriore motorizzato, interruttori
impianto dell’aria condizionata, interruttore
lunotto termico, impianto audio, interruttore di
annullamento del sistema di Arresto e Avvia-
mento, luce portabicchieri, interruttori sterzo,
interruttore modo guida
20TA I L10
Luci di posizione anteriori, luci di posizione
posteriori, fendinebbia anteriori, luci retroneb-
bia, luci targa
21EPS-IG5Servosterzo elettrico
22ECU-IG NO.110
Centralina elettronica sistema AWD controllo
attivo coppia, sensore sterzo, centralina elet-
tronica sistema di livellamento automatico dei
fari, quadro strumenti (indicatori e spie di
allarme), interruttore di comando cambio
23ECU-IG NO.25
Centralina principale autotelaio, radioco-
mando a distanza, centralina elettronica
sistema di interbloccaggio, sistema di
accesso e avviamento intelligente, sensore di
pioggia, centralina elettronica tetto apribile,
impianto audio, centralina elettronica portel-
lone posteriore motorizzato, sistema di
allarme pressione pneumatici, sistema di
allarme allontanamento corsia
FusibileAmperaggioCircuito

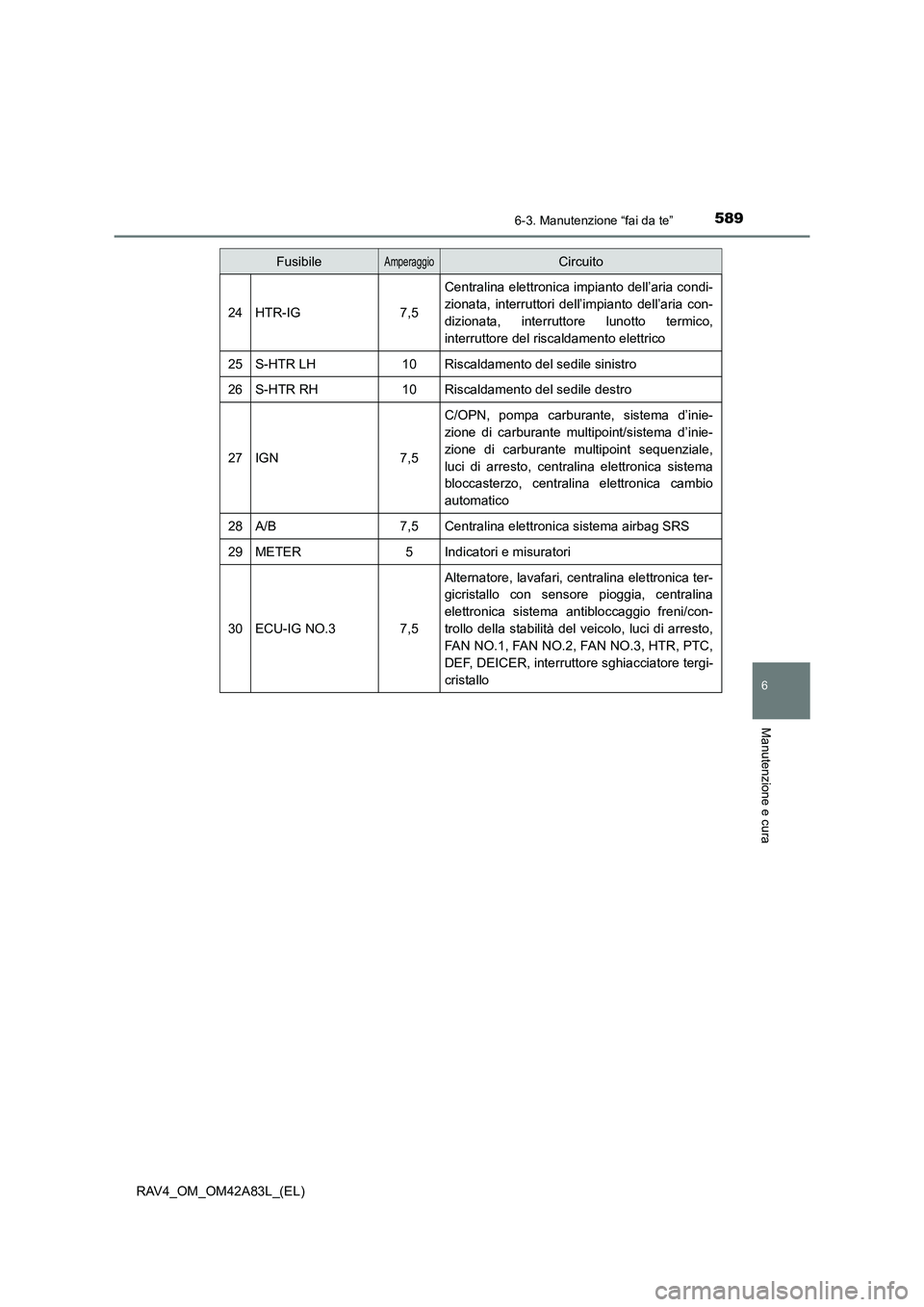

5896-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)
24HTR-IG7,5
Centralina elettronica impianto dell’aria condi-
zionata, interruttori dell’impianto dell’aria con-
dizionata, interruttore lunotto termico,
interruttore del riscaldamento elettrico
25S-HTR LH10Riscaldamento del sedile sinistro
26S-HTR RH10Riscaldamento del sedile destro
27IGN7,5
C/OPN, pompa carburante, sistema d’inie-
zione di carburante multipoint/sistema d’inie-
zione di carburante multipoint sequenziale,
luci di arresto, centralina elettronica sistema
bloccasterzo, centralina elettronica cambio
automatico
28A/B7,5Centralina elettronica sistema airbag SRS
29METER5Indicatori e misuratori
30ECU-IG NO.37,5
Alternatore, lavafari, centralina elettronica ter-
gicristallo con sensore pioggia, centralina
elettronica sistema antibloccaggio freni/con-
trollo della stabilità del veicolo, luci di arresto,
FAN NO.1, FAN NO.2, FAN NO.3, HTR, PTC,
DEF, DEICER, interruttore sghiacciatore tergi-
cristallo
FusibileAmperaggioCircuito

5906-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)■

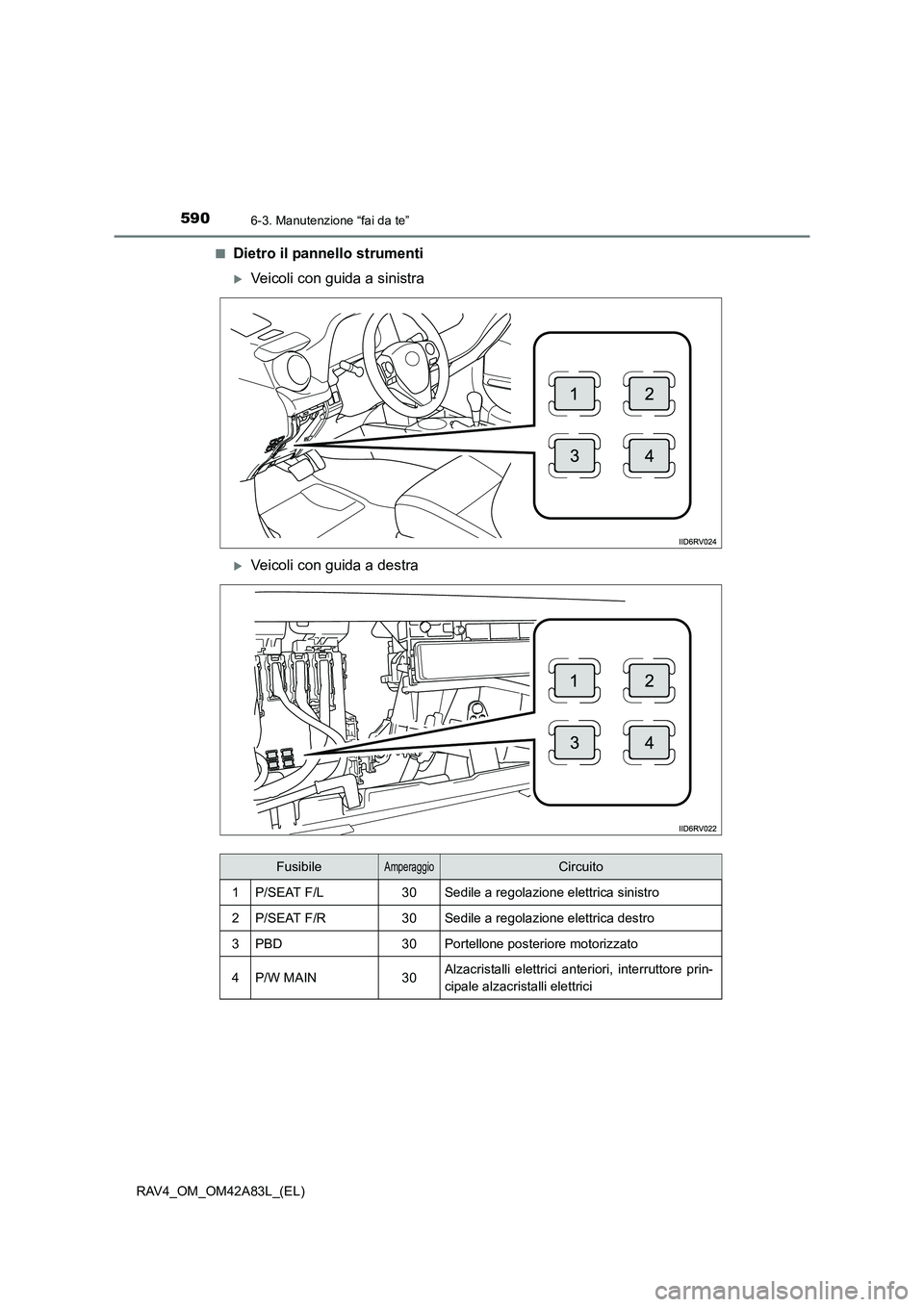

Dietro il pannello strumenti
XVeicoli con guida a sinistra
XVeicoli con guida a destra
FusibileAmperaggioCircuito
1P/SEAT F/L30Sedile a regolazione elettrica sinistro
2P/SEAT F/R30Sedile a regolazione elettrica destro
3PBD30Portellone posteriore motorizzato
4P/W MAIN30Alzacristalli elettrici anteriori, interruttore prin-
cipale alzacristalli elettrici
