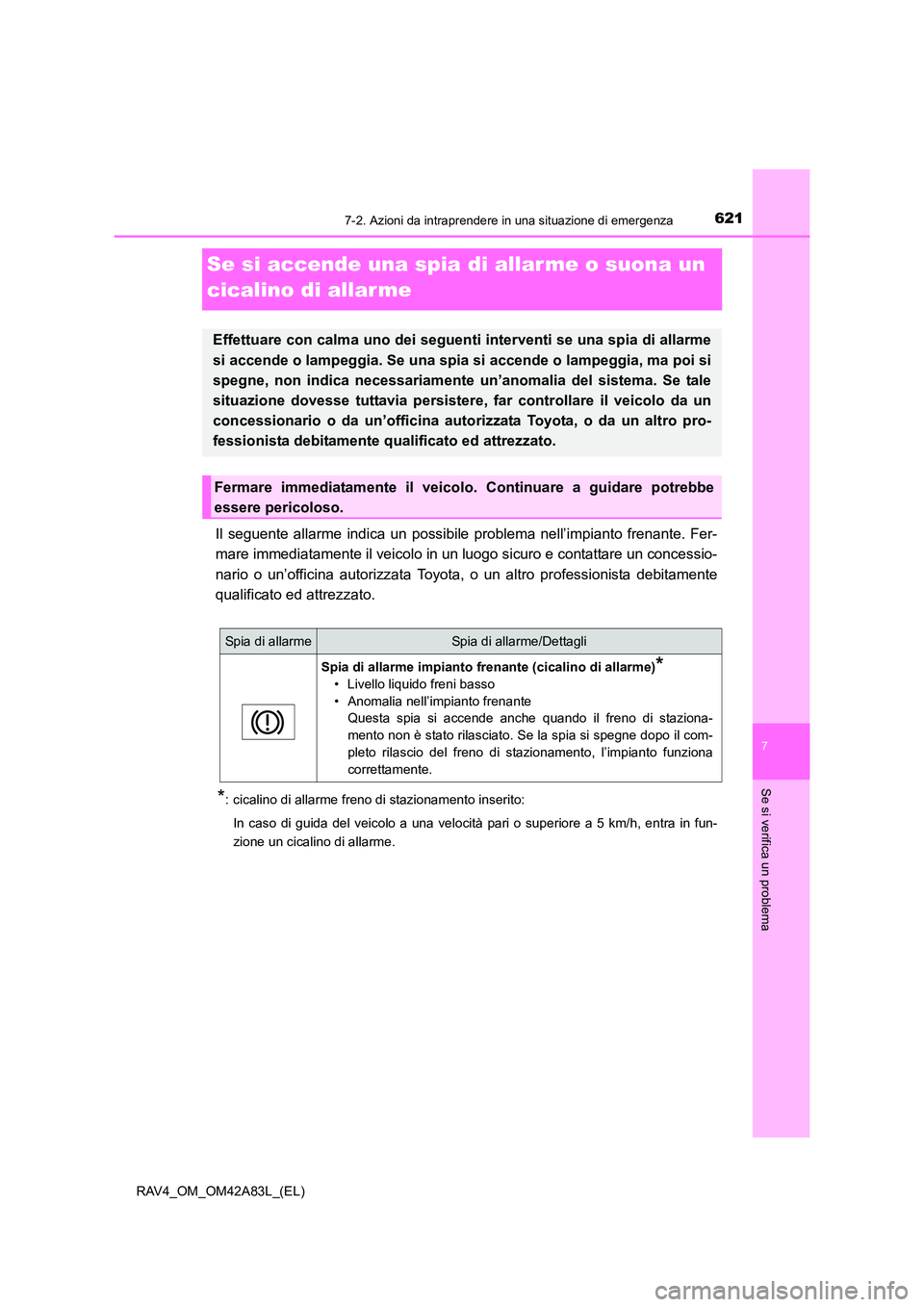

7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)
Se si accende una spia di allarme o suona un
cicalino di allarme
Il seguente allarme indica un possibile problema nell’impianto frenante. Fer-
mare immediatamente il veicolo in un luogo sicuro e contattare un concessio-
nario o un’officina autorizzata Toyota, o un altro professionista debitamente
qualificato ed attrezzato.
*: cicalino di allarme freno di stazionamento inserito:
In caso di guida del veicolo a una velocità pari o superiore a 5 km/h, entra in fun-
zione un cicalino di allarme.
Effettuare con calma uno dei seguenti interventi se una spia di allarme
si accende o lampeggia. Se una spia si accende o lampeggia, ma poi si
spegne, non indica necessariamente un ’anomalia del sistema. Se tale
situazione dovesse tuttavia persistere, far controllare il veicolo da un
concessionario o da un’officina autorizzata Toyota, o da un altro pro-
fessionista debitamente qu alificato ed attrezzato.
Fermare immediatamente il veicolo . Continuare a guidare potrebbe
essere pericoloso.
Spia di allarmeSpia di allarme/Dettagli
Spia di allarme impianto frenante (cicalino di allarme)*
• Livello liquido freni basso
• Anomalia nell’impianto frenante Questa spia si accende anche quando il freno di staziona-
mento non è stato rilasciato. Se la spia si spegne dopo il com-
pleto rilascio del freno di stazionamento, l’impianto funziona
correttamente.

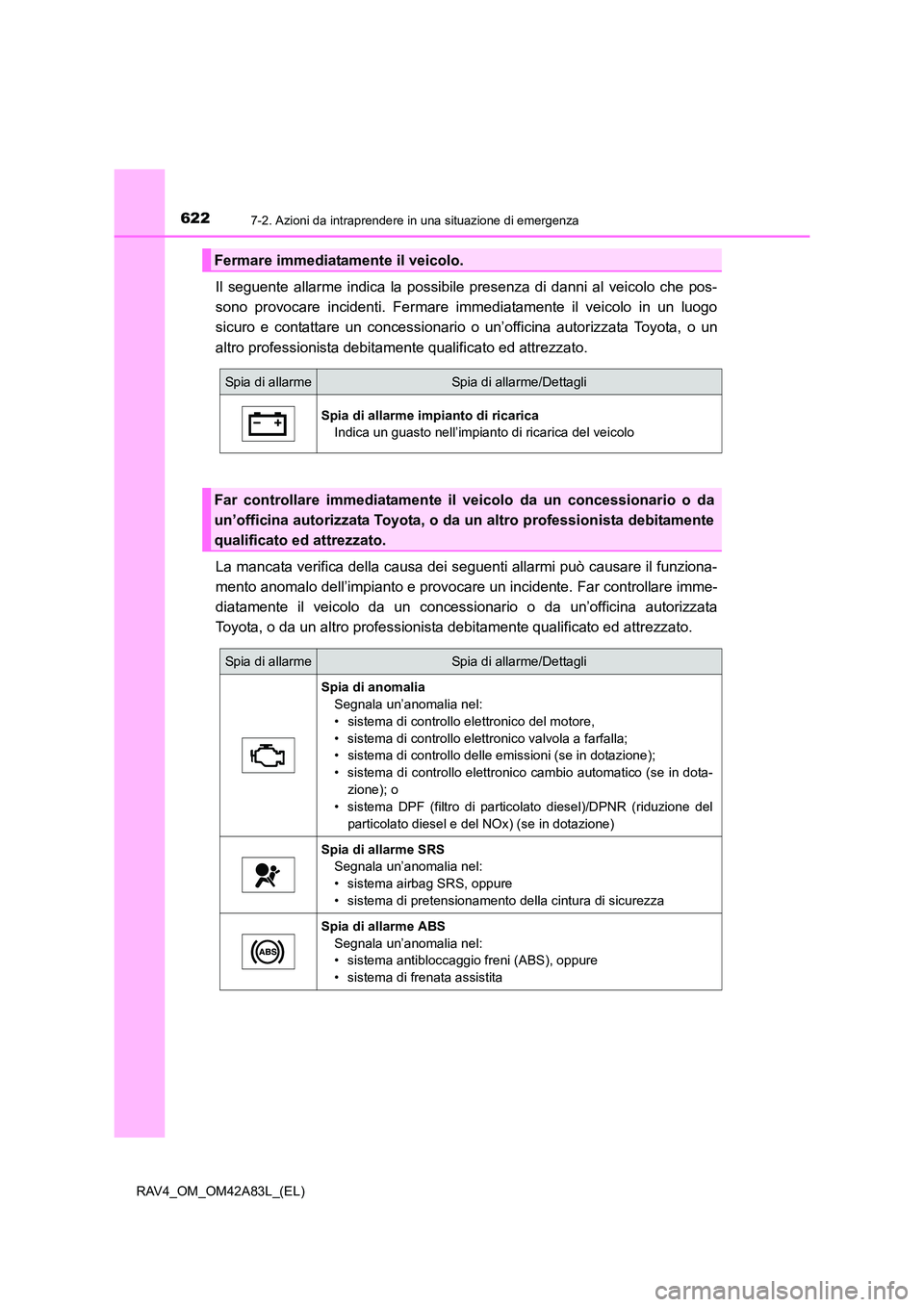

6227-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)
Il seguente allarme indica la possibile presenza di danni al veicolo che pos-
sono provocare incidenti. Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina autorizzata Toyota, o un
altro professionista debitamente qualificato ed attrezzato.
La mancata verifica della causa dei seguenti allarmi può causare il funziona-
mento anomalo dell’impianto e provocare un incidente. Far controllare imme-
diatamente il veicolo da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
Fermare immediatamente il veicolo.
Spia di allarmeSpia di allarme/Dettagli
Spia di allarme impianto di ricaricaIndica un guasto nell’impianto di ricarica del veicolo
Far controllare immediatamente il veicolo da un concessionario o da
un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
Spia di allarmeSpia di allarme/Dettagli
Spia di anomaliaSegnala un’anomalia nel:
• sistema di controllo elettronico del motore,
• sistema di controllo elettronico valvola a farfalla;
• sistema di controllo delle emissioni (se in dotazione);
• sistema di controllo elettronico cambio automatico (se in dota-
zione); o
• sistema DPF (filtro di particolato diesel)/DPNR (riduzione del
particolato diesel e del NOx) (se in dotazione)
Spia di allarme SRSSegnala un’anomalia nel:
• sistema airbag SRS, oppure
• sistema di pretensionamento della cintura di sicurezza
Spia di allarme ABSSegnala un’anomalia nel:
• sistema antibloccaggio freni (ABS), oppure
• sistema di frenata assistita

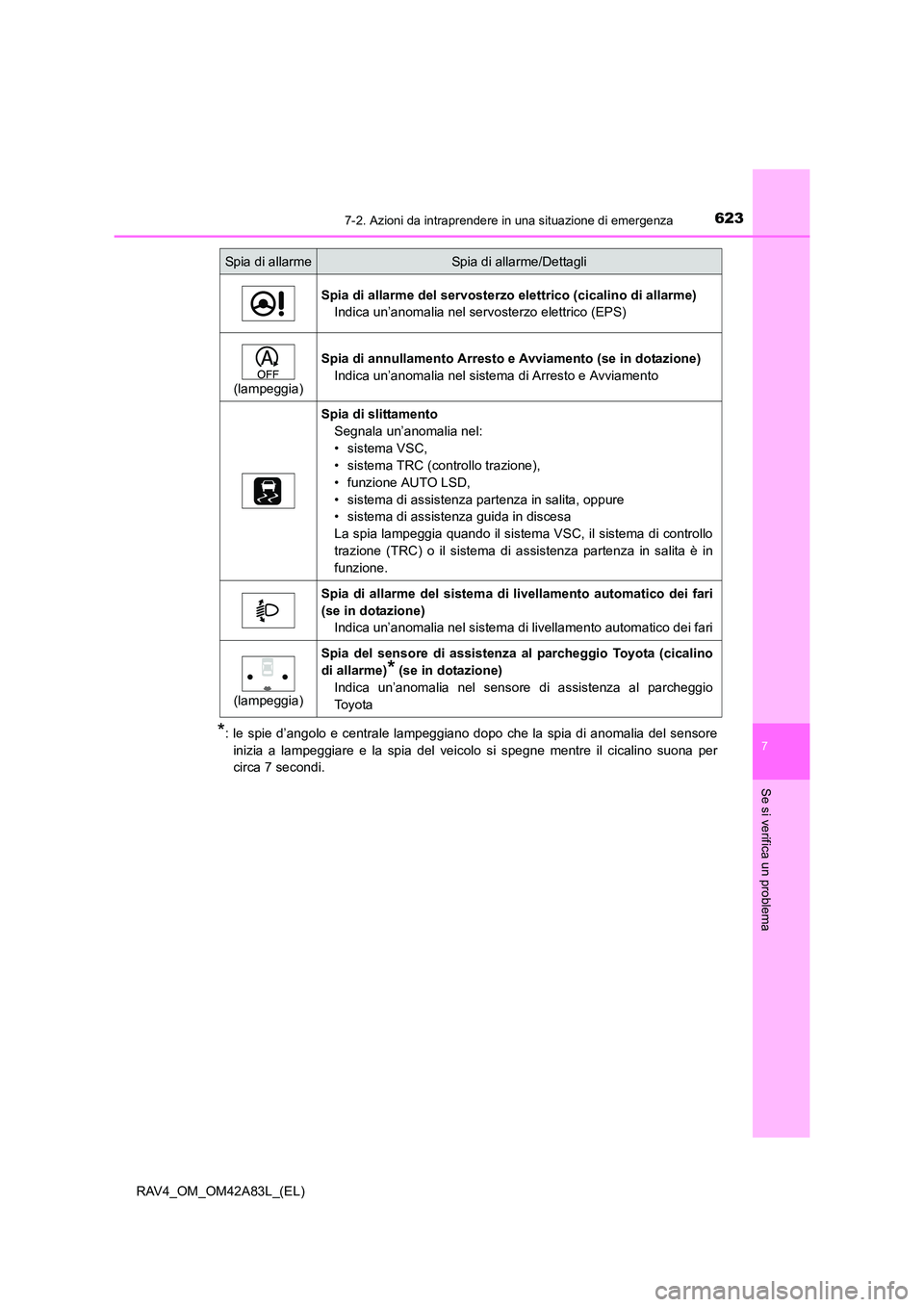

6237-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)
*: le spie d’angolo e centrale lampeggiano dopo che la spia di anomalia del sensoreinizia a lampeggiare e la spia del veicolo si spegne mentre il cicalino suona per
circa 7 secondi.
Spia di allarme del servosterzo elettrico (cicalino di allarme)
Indica un’anomalia nel servosterzo elettrico (EPS)
(lampeggia)
Spia di annullamento Arresto e Avviamento (se in dotazione)
Indica un’anomalia nel sistema di Arresto e Avviamento
Spia di slittamento
Segnala un’anomalia nel:
• sistema VSC,
• sistema TRC (controllo trazione),
• funzione AUTO LSD,
• sistema di assistenza partenza in salita, oppure
• sistema di assistenza guida in discesa
La spia lampeggia quando il sistema VSC, il sistema di controllo
trazione (TRC) o il sistema di assistenza partenza in salita è in
funzione.
Spia di allarme del sistema di livellamento automatico dei fari
(se in dotazione)Indica un’anomalia nel sistema di livellamento automatico dei fari
(lampeggia)
Spia del sensore di assistenza al parcheggio Toyota (cicalino
di allarme)
* (se in dotazione)
Indica un’anomalia nel sensore di assistenza al parcheggio
To y o t a
Spia di allarmeSpia di allarme/Dettagli

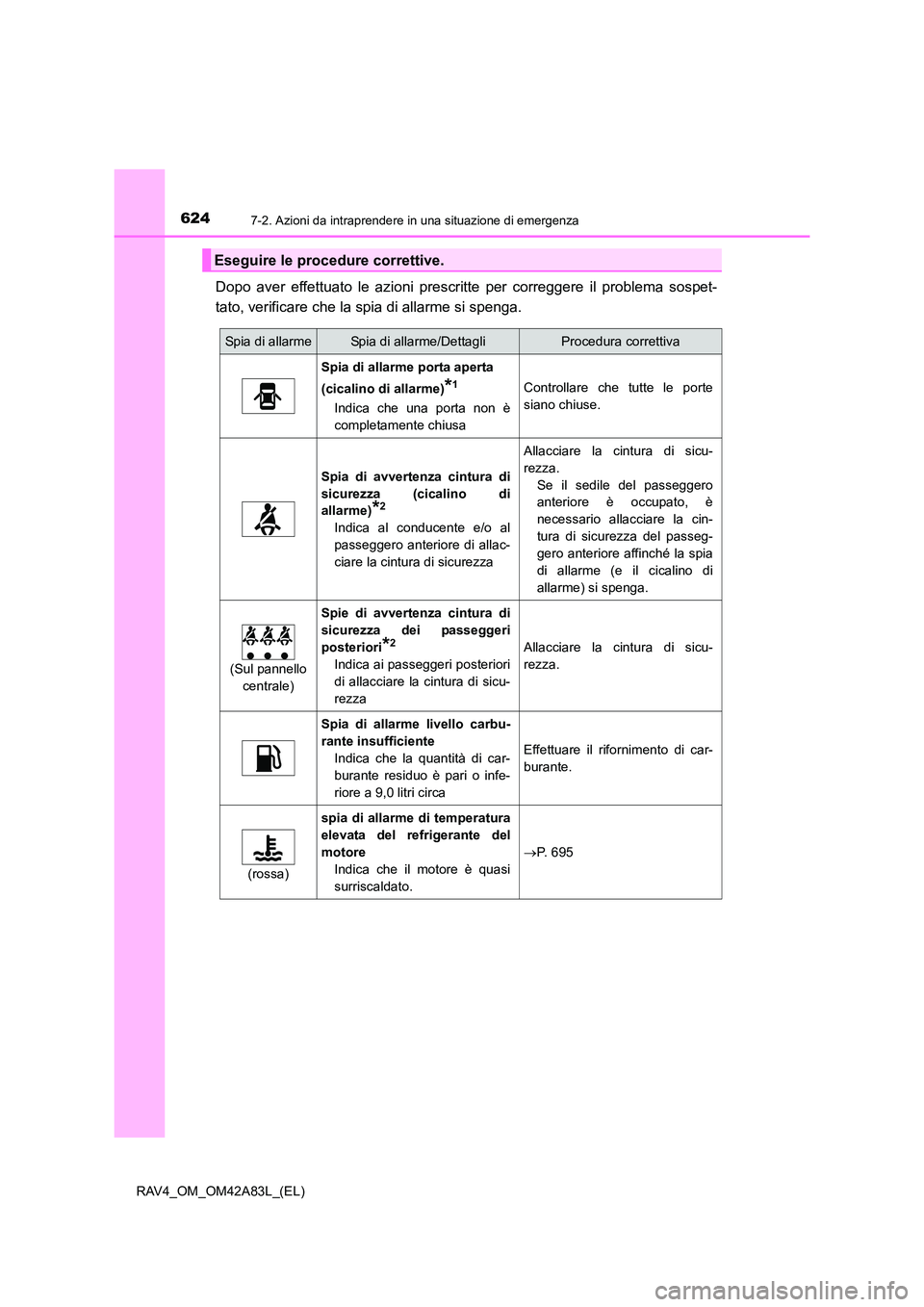

6247-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)
Dopo aver effettuato le azioni prescritte per correggere il problema sospet-
tato, verificare che la spia di allarme si spenga.
Eseguire le procedure correttive.
Spia di allarmeSpia di allarme/DettagliProcedura correttiva
Spia di allarme porta aperta
(cicalino di allarme)
*1
Indica che una porta non è
completamente chiusa
Controllare che tutte le porte
siano chiuse.
Spia di avvertenza cintura di
sicurezza (cicalino di
allarme)
*2
Indica al conducente e/o al
passeggero anteriore di allac-
ciare la cintura di sicurezza
Allacciare la cintura di sicu-
rezza.Se il sedile del passeggero
anteriore è occupato, è
necessario allacciare la cin-
tura di sicurezza del passeg-
gero anteriore affinché la spia
di allarme (e il cicalino di
allarme) si spenga.
(Sul pannello
centrale)
Spie di avvertenza cintura di
sicurezza dei passeggeri
posteriori
*2
Indica ai passeggeri posteriori
di allacciare la cintura di sicu-
rezza
Allacciare la cintura di sicu-
rezza.
Spia di allarme livello carbu-
rante insufficiente Indica che la quantità di car-
burante residuo è pari o infe-
riore a 9,0 litri circa
Effettuare il rifornimento di car-
burante.
(rossa)
spia di allarme di temperatura
elevata del refrigerante del
motoreIndica che il motore è quasi
surriscaldato.
→P. 695

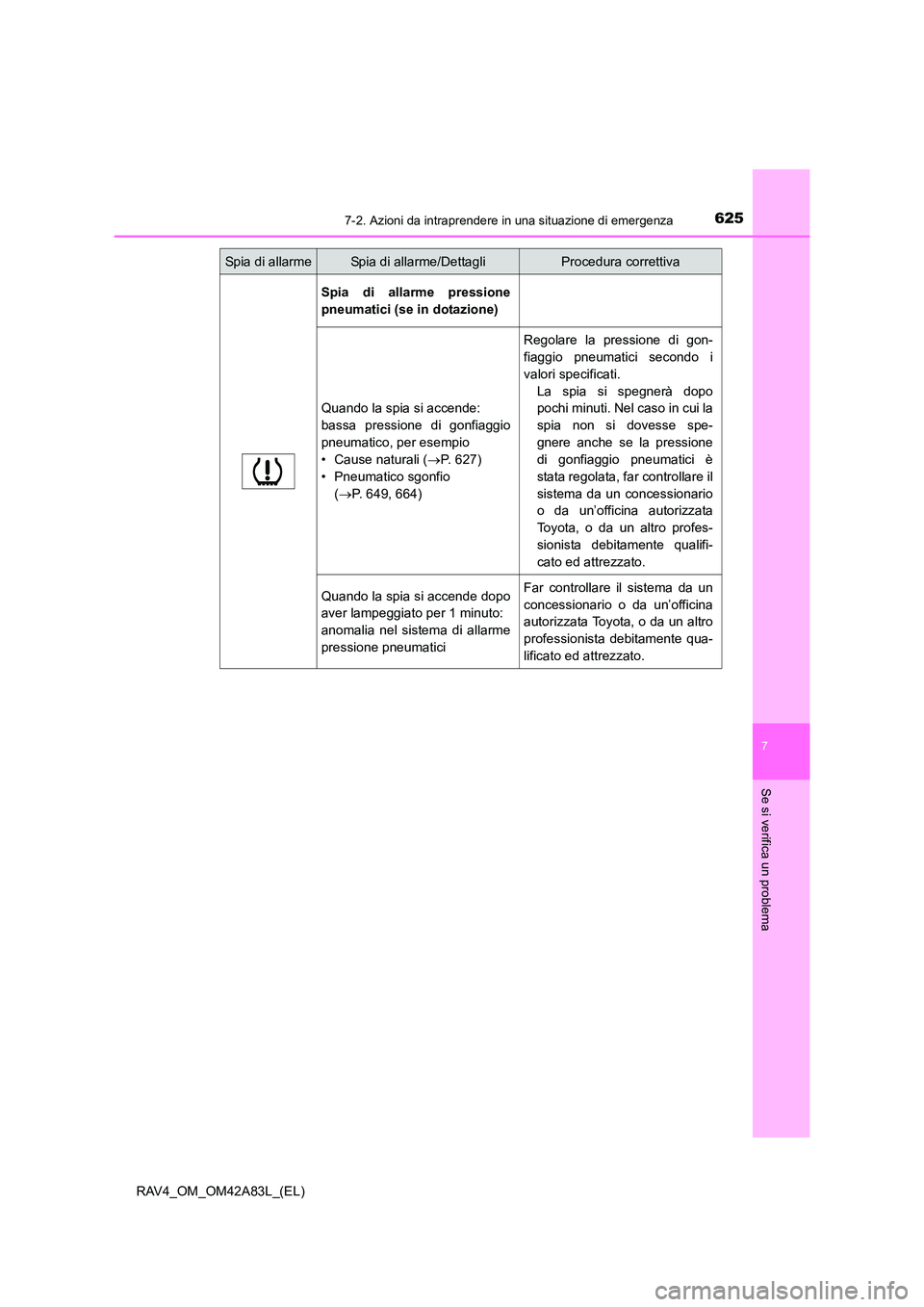

6257-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)
Spia di allarme pressione
pneumatici (se in dotazione)
Quando la spia si accende:
bassa pressione di gonfiaggio
pneumatico, per esempio
• Cause naturali (→P. 627)
• Pneumatico sgonfio (→ P. 649, 664)
Regolare la pressione di gon-
fiaggio pneumatici secondo i
valori specificati.
La spia si spegnerà dopo
pochi minuti. Nel caso in cui la
spia non si dovesse spe-
gnere anche se la pressione
di gonfiaggio pneumatici è
stata regolata, far controllare il
sistema da un concessionario
o da un’officina autorizzata
Toyota, o da un altro profes-
sionista debitamente qualifi-
cato ed attrezzato.
Quando la spia si accende dopo
aver lampeggiato per 1 minuto:
anomalia nel sistema di allarme
pressione pneumaticiFar controllare il sistema da un
concessionario o da un’officina
autorizzata Toyota, o da un altro
professionista debitamente qua-
lificato ed attrezzato.
Spia di allarmeSpia di allarme/DettagliProcedura correttiva

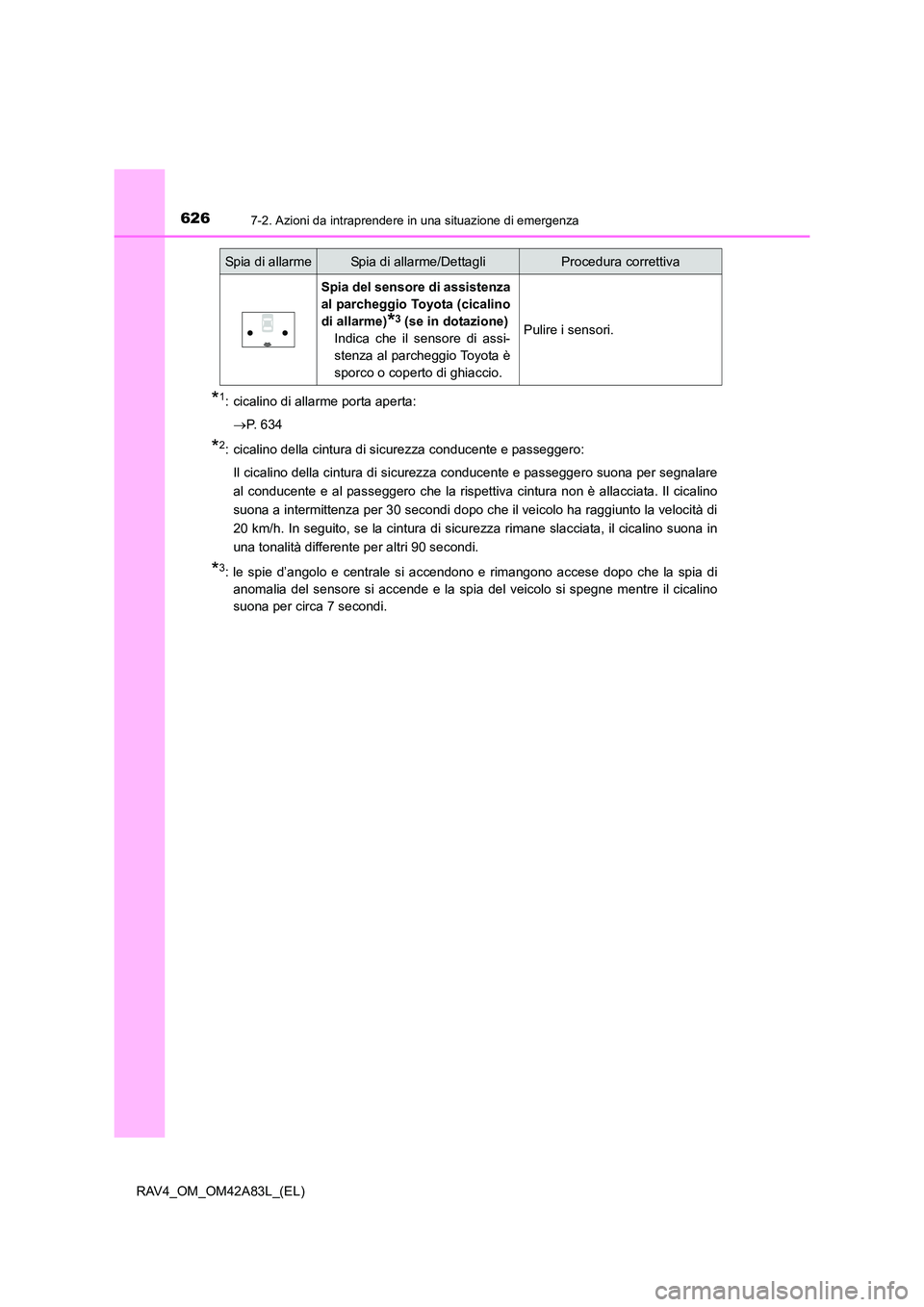

6267-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)
*1: cicalino di allarme porta aperta:→ P. 6 3 4
*2: cicalino della cintura di sicurezza conducente e passeggero:
Il cicalino della cintura di sicurezza conducente e passeggero suona per segnalare
al conducente e al passeggero che la rispettiva cintura non è allacciata. Il cicalino
suona a intermittenza per 30 secondi dopo che il veicolo ha raggiunto la velocità di
20 km/h. In seguito, se la cintura di sicurezza rimane slacciata, il cicalino suona in
una tonalità differente per altri 90 secondi.
*3: le spie d’angolo e centrale si accendono e rimangono accese dopo che la spia dianomalia del sensore si accende e la spia del veicolo si spegne mentre il cicalino
suona per circa 7 secondi.
Spia del sensore di assistenza
al parcheggio Toyota (cicalino
di allarme)
*3 (se in dotazione)
Indica che il sensore di assi-
stenza al parcheggio Toyota è
sporco o coperto di ghiaccio.Pulire i sensori.
Spia di allarmeSpia di allarme/DettagliProcedura correttiva

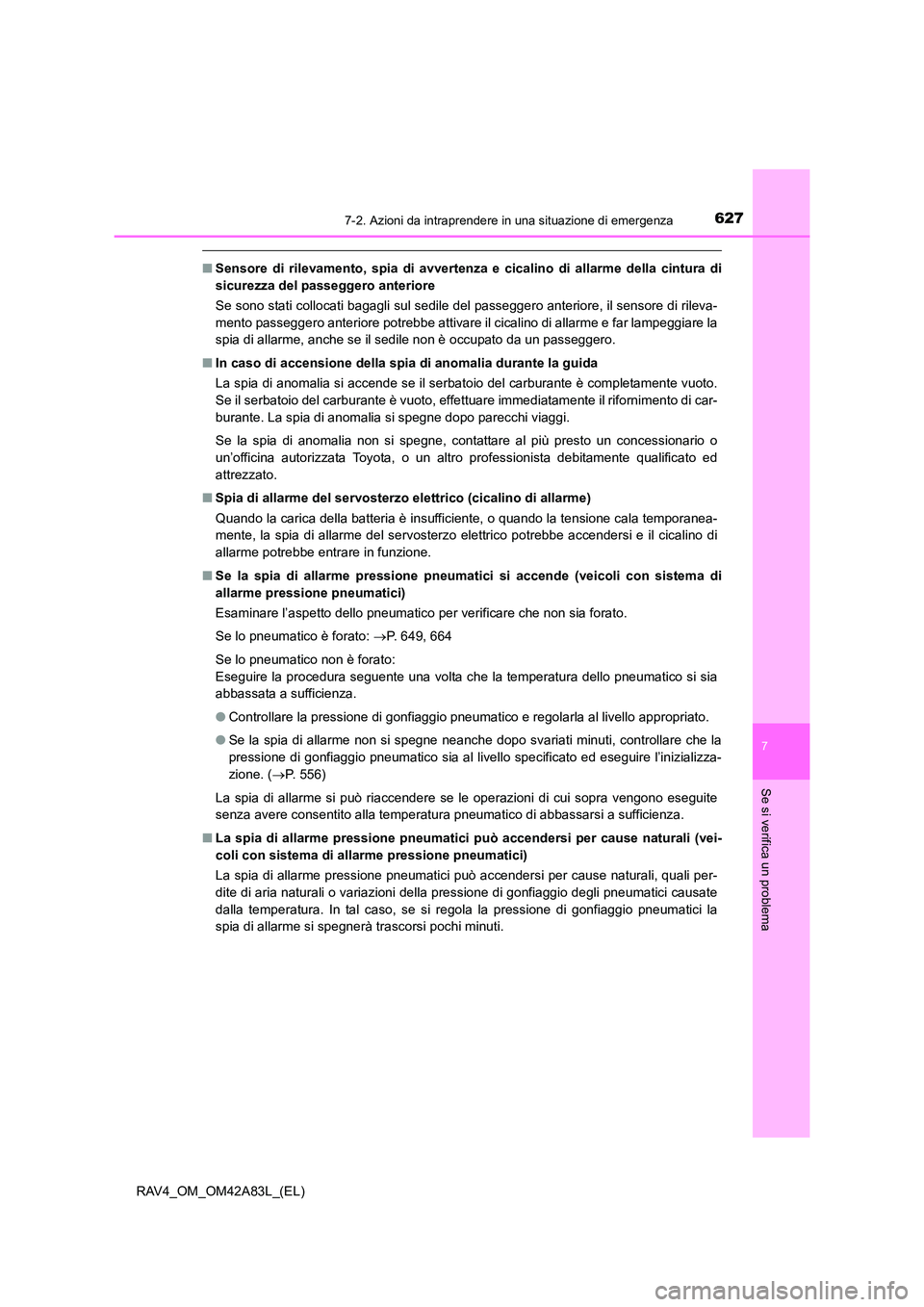

6277-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)
■Sensore di rilevamento, spia di avvertenza e cicalino di allarme della cintura di
sicurezza del passeggero anteriore
Se sono stati collocati bagagli sul sedile del passeggero anteriore, il sensore di rileva-
mento passeggero anteriore potrebbe attivare il cicalino di allarme e far lampeggiare la
spia di allarme, anche se il sedile non è occupato da un passeggero.
■ In caso di accensione della spia di anomalia durante la guida
La spia di anomalia si accende se il serbatoio del carburante è completamente vuoto.
Se il serbatoio del carburante è vuoto, effettuare immediatamente il rifornimento di car-
burante. La spia di anomalia si spegne dopo parecchi viaggi.
Se la spia di anomalia non si spegne, contattare al più presto un concessionario o
un’officina autorizzata Toyota, o un altro professionista debitamente qualificato ed
attrezzato.
■ Spia di allarme del servosterzo elettrico (cicalino di allarme)
Quando la carica della batteria è insufficiente, o quando la tensione cala temporanea-
mente, la spia di allarme del servosterzo elettrico potrebbe accendersi e il cicalino di
allarme potrebbe entrare in funzione.
■ Se la spia di allarme pressione pneumati ci si accende (veicoli con sistema di
allarme pressione pneumatici)
Esaminare l’aspetto dello pneumatico per verificare che non sia forato.
Se lo pneumatico è forato: →P. 649, 664
Se lo pneumatico non è forato:
Eseguire la procedura seguente una volta che la temperatura dello pneumatico si sia
abbassata a sufficienza.
● Controllare la pressione di gonfiaggio pneumatico e regolarla al livello appropriato.
● Se la spia di allarme non si spegne neanche dopo svariati minuti, controllare che la
pressione di gonfiaggio pneumatico sia al livello specificato ed eseguire l’inizializza-
zione. ( →P. 556)
La spia di allarme si può riaccendere se le operazioni di cui sopra vengono eseguite
senza avere consentito alla temperatura pneumatico di abbassarsi a sufficienza.
■ La spia di allarme pressione pneumatici può accendersi per cause naturali (vei-
coli con sistema di allarme pressione pneumatici)
La spia di allarme pressione pneumatici può accendersi per cause naturali, quali per-
dite di aria naturali o variazioni della pressione di gonfiaggio degli pneumatici causate
dalla temperatura. In tal caso, se si regola la pressione di gonfiaggio pneumatici la
spia di allarme si spegnerà trascorsi pochi minuti.

6287-2. Azioni da intraprendere in una situazione di emergenza

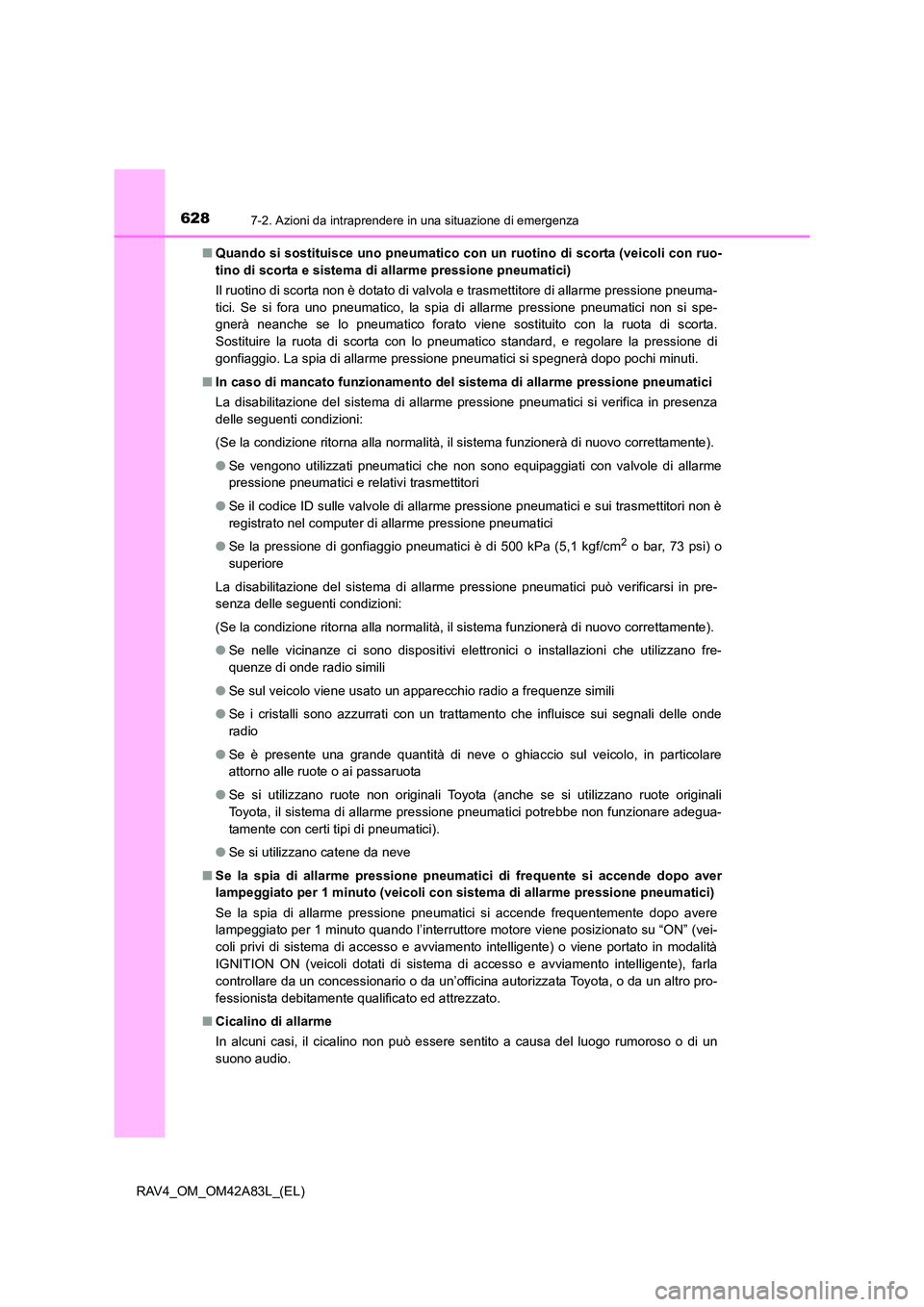

RAV4_OM_OM42A83L_(EL)■
Quando si sostituisce uno pn eumatico con un ruotino di scorta (veicoli con ruo-
tino di scorta e sistema di allarme pressione pneumatici)
Il ruotino di scorta non è dotato di valvola e trasmettitore di allarme pressione pneuma-
tici. Se si fora uno pneumatico, la spia di allarme pressione pneumatici non si spe-
gnerà neanche se lo pneumatico forato viene sostituito con la ruota di scorta.
Sostituire la ruota di scorta con lo pneumatico standard, e regolare la pressione di
gonfiaggio. La spia di allarme pressione pneumatici si spegnerà dopo pochi minuti.
■ In caso di mancato funzionamento del si stema di allarme pressione pneumatici
La disabilitazione del sistema di allarme pressione pneumatici si verifica in presenza
delle seguenti condizioni:
(Se la condizione ritorna alla normalità, il sistema funzionerà di nuovo correttamente).
● Se vengono utilizzati pneumatici che non sono equipaggiati con valvole di allarme
pressione pneumatici e relativi trasmettitori
● Se il codice ID sulle valvole di allarme pressione pneumatici e sui trasmettitori non è
registrato nel computer di allarme pressione pneumatici
● Se la pressione di gonfiaggio pneumatici è di 500 kPa (5,1 kgf/cm
2 o bar, 73 psi) o
superiore
La disabilitazione del sistema di allarme pressione pneumatici può verificarsi in pre-
senza delle seguenti condizioni:
(Se la condizione ritorna alla normalità, il sistema funzionerà di nuovo correttamente).
● Se nelle vicinanze ci sono dispositivi elettronici o installazioni che utilizzano fre-
quenze di onde radio simili
● Se sul veicolo viene usato un apparecchio radio a frequenze simili
● Se i cristalli sono azzurrati con un trattamento che influisce sui segnali delle onde
radio
● Se è presente una grande quantità di neve o ghiaccio sul veicolo, in particolare
attorno alle ruote o ai passaruota
● Se si utilizzano ruote non originali Toyota (anche se si utilizzano ruote originali
Toyota, il sistema di allarme pressione pneumatici potrebbe non funzionare adegua-
tamente con certi tipi di pneumatici).
● Se si utilizzano catene da neve
■ Se la spia di allarme pressione pneuma tici di frequente si accende dopo aver
lampeggiato per 1 minuto (veicoli con sistema di allarme pressione pneumatici)
Se la spia di allarme pressione pneumatici si accende frequentemente dopo avere
lampeggiato per 1 minuto quando l’interruttore motore viene posizionato su “ON” (vei-
coli privi di sistema di accesso e avviamento intelligente) o viene portato in modalità
IGNITION ON (veicoli dotati di sistema di accesso e avviamento intelligente), farla
controllare da un concessionario o da un’officina autorizzata Toyota, o da un altro pro-
fessionista debitamente qualificato ed attrezzato.
■ Cicalino di allarme
In alcuni casi, il cicalino non può essere sentito a causa del luogo rumoroso o di un
suono audio.

6297-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A83L_(EL)

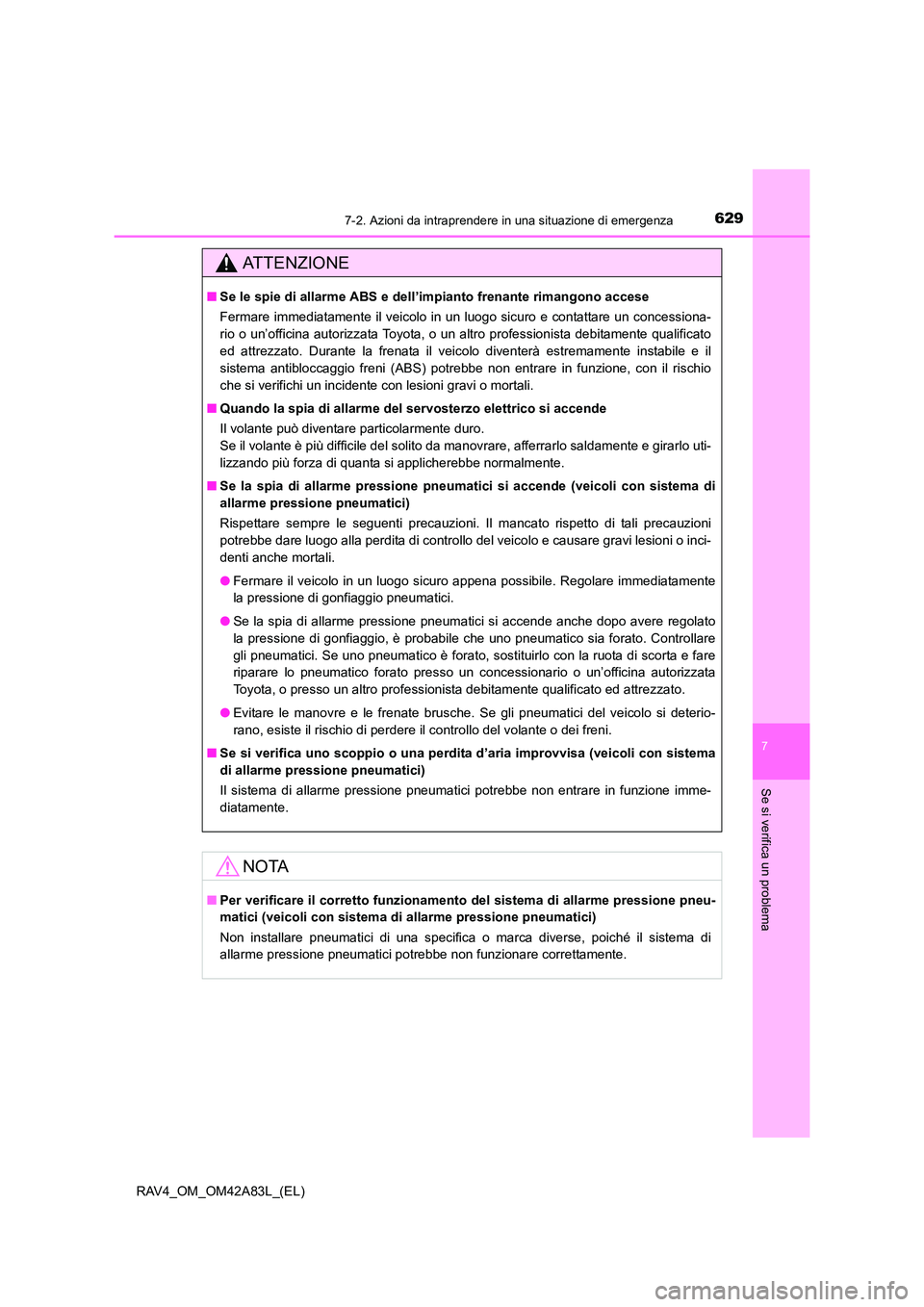

AT T E N Z I O N E
■Se le spie di allarme ABS e dell ’impianto frenante rimangono accese
Fermare immediatamente il veicolo in un luogo sicuro e contattare un concessiona-
rio o un’officina autorizzata Toyota, o un altro professionista debitamente qualificato
ed attrezzato. Durante la frenata il veicolo diventerà estremamente instabile e il
sistema antibloccaggio freni (ABS) potrebbe non entrare in funzione, con il rischio
che si verifichi un incidente con lesioni gravi o mortali.
■ Quando la spia di allarme del servosterzo elettrico si accende
Il volante può diventare particolarmente duro.
Se il volante è più difficile del solito da manovrare, afferrarlo saldamente e girarlo uti-
lizzando più forza di quanta si applicherebbe normalmente.
■ Se la spia di allarme pressione pneuma tici si accende (veicoli con sistema di
allarme pressione pneumatici)
Rispettare sempre le seguenti precauzioni. Il mancato rispetto di tali precauzioni
potrebbe dare luogo alla perdita di controllo del veicolo e causare gravi lesioni o inci-
denti anche mortali.
● Fermare il veicolo in un luogo sicuro appena possibile. Regolare immediatamente
la pressione di gonfiaggio pneumatici.
● Se la spia di allarme pressione pneumatici si accende anche dopo avere regolato
la pressione di gonfiaggio, è probabile che uno pneumatico sia forato. Controllare
gli pneumatici. Se uno pneumatico è forato, sostituirlo con la ruota di scorta e fare
riparare lo pneumatico forato presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
● Evitare le manovre e le frenate brusche. Se gli pneumatici del veicolo si deterio-
rano, esiste il rischio di perdere il controllo del volante o dei freni.
■ Se si verifica uno scoppio o una perdit a d’aria improvvisa (veicoli con sistema
di allarme pressione pneumatici)
Il sistema di allarme pressione pneumatici potrebbe non entrare in funzione imme-
diatamente.
NOTA
■ Per verificare il corretto funzionamento del sistema di allarme pressione pneu-
matici (veicoli con sistema di allarme pressione pneumatici)
Non installare pneumatici di una specifica o marca diverse, poiché il sistema di
allarme pressione pneumatici potrebbe non funzionare correttamente.

6307-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A83L_(EL)

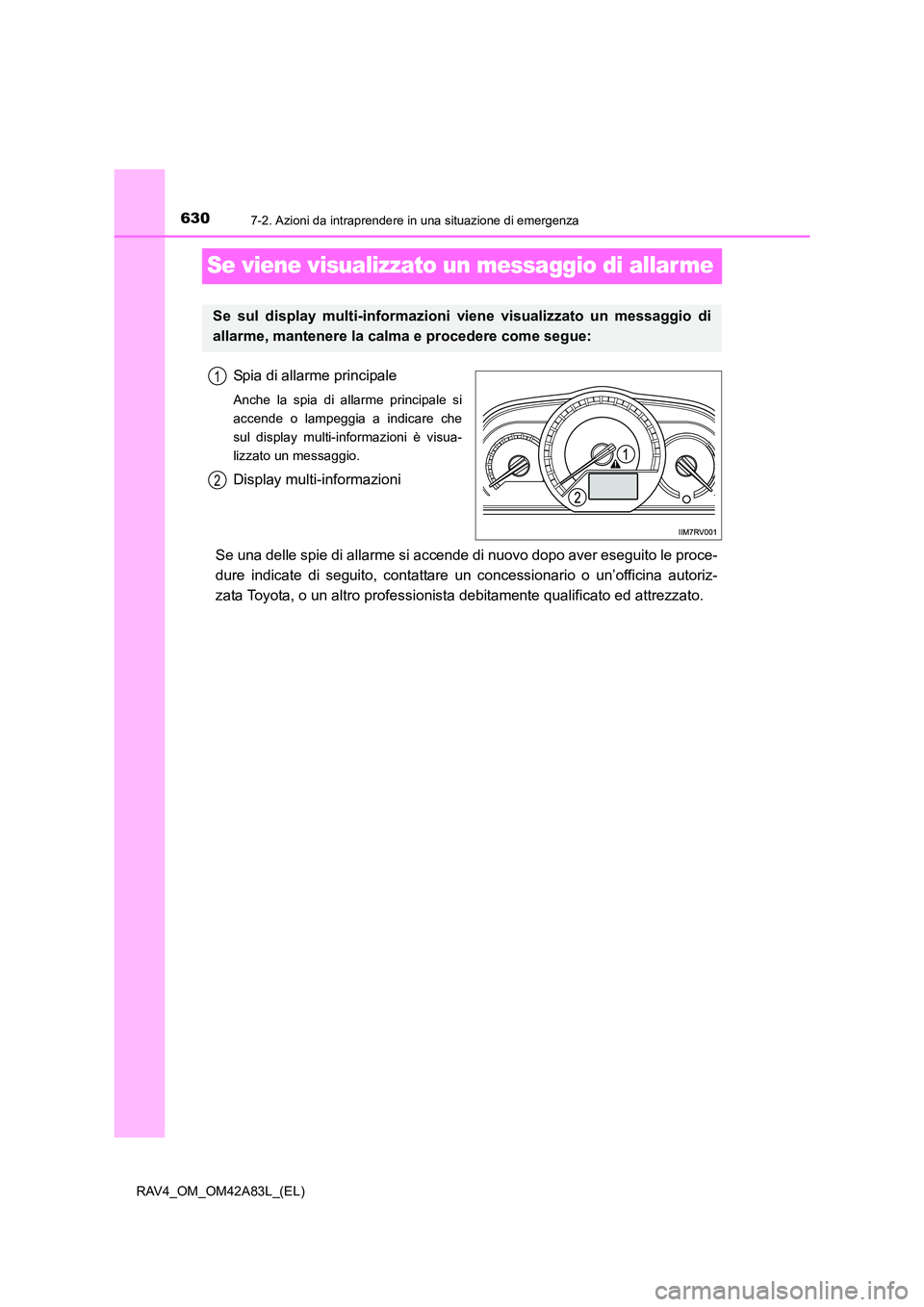

Se viene visualizzato un messaggio di allarme
Spia di allarme principale
Anche la spia di allarme principale si
accende o lampeggia a indicare che
sul display multi-informazioni è visua-
lizzato un messaggio.
Display multi-informazioni
Se una delle spie di allarme si accende di nuovo dopo aver eseguito le proce-
dure indicate di seguito, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Se sul display multi-informazioni viene visualizzato un messaggio di
allarme, mantenere la calma e procedere come segue:
1
2
