5916-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)

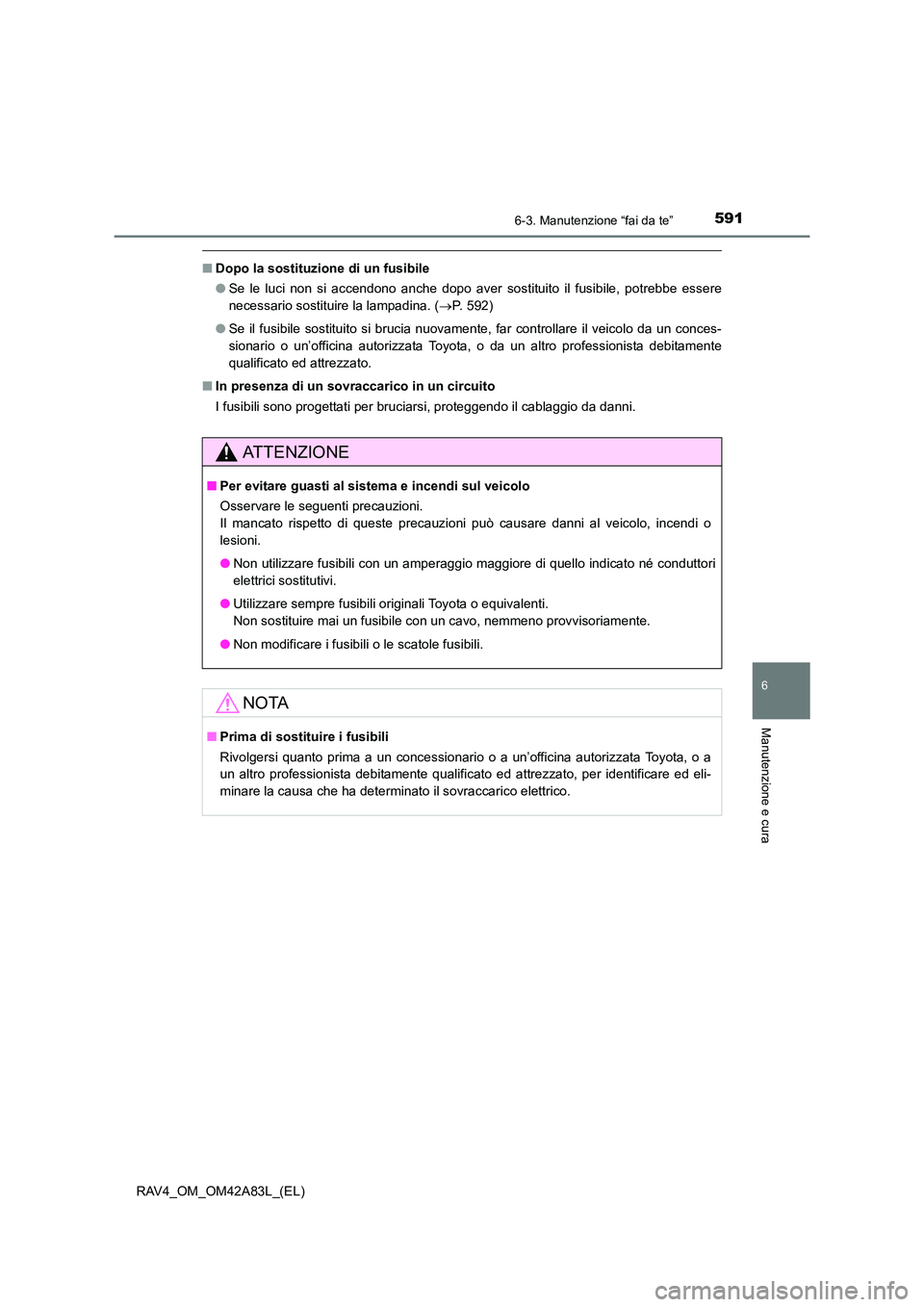

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 592)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo da un conces-
sionario o un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
■ In presenza di un sovr accarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
AT T E N Z I O N E
■ Per evitare guasti al sist ema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato, per identificare ed eli-
minare la causa che ha determinato il sovraccarico elettrico.

5926-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)

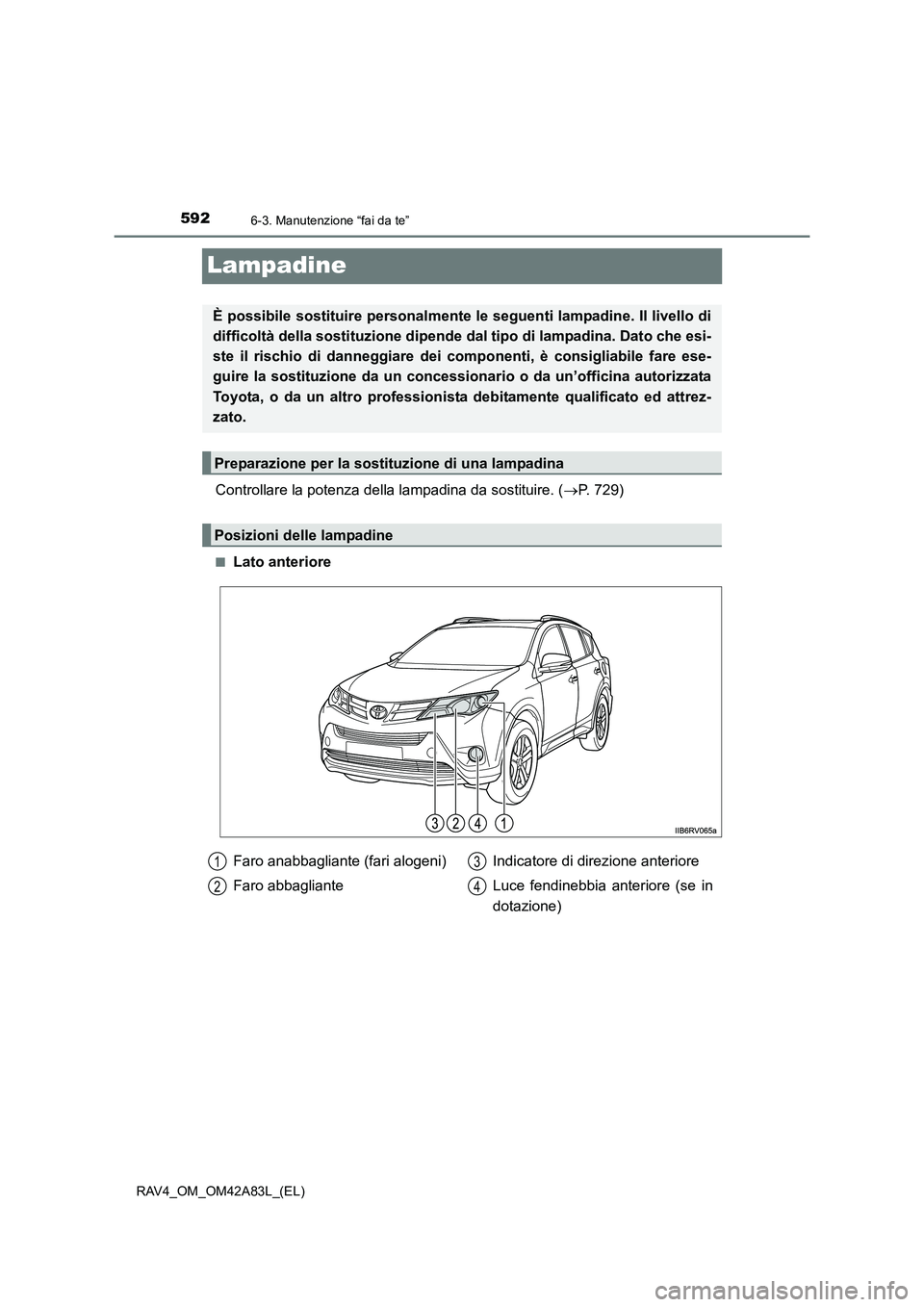

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 729)
■Lato anteriore
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare es\
e-
guire la sostituzione da un concessi onario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrez-
zato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Faro anabbagliante (fari alogeni)
Faro abbagliante Indicatore di direzione anteriore
Luce fendinebbia anteriore (se in
dotazione)1
2
3
4

5936-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)■

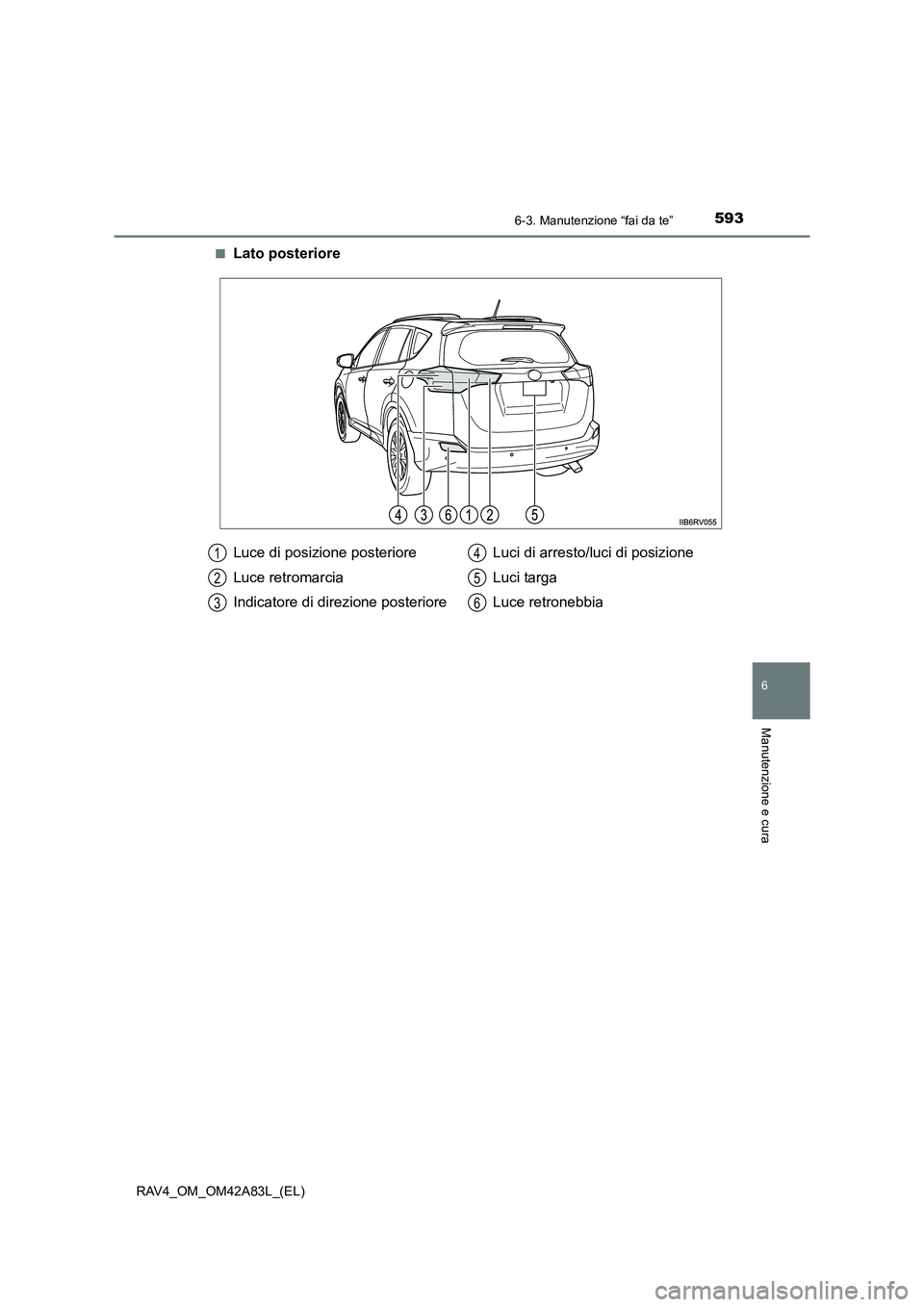

Lato posteriore
Luce di posizione posteriore
Luce retromarcia
Indicatore di direzione posteriore
Luci di arresto/luci di posizione
Luci targa
Luce retronebbia1
2
3
4
5
6

5946-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)■

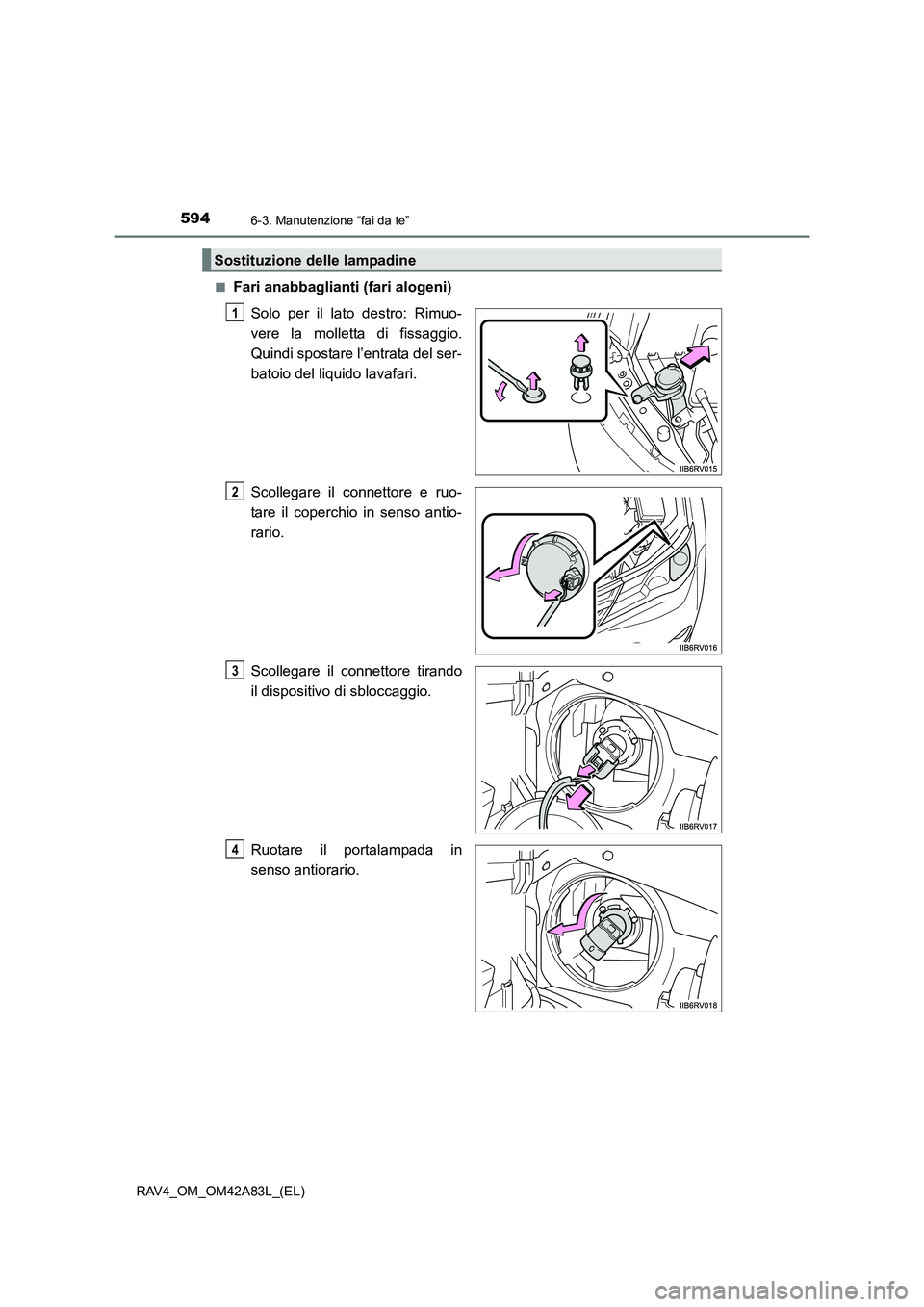

Fari anabbaglianti (fari alogeni)
Solo per il lato destro: Rimuo-
vere la molletta di fissaggio.
Quindi spostare l’entrata del ser-
batoio del liquido lavafari.
Scollegare il connettore e ruo-
tare il coperchio in senso antio-
rario.
Scollegare il connettore tirando
il dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
Sostituzione delle lampadine
1
2
3
4

5956-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)

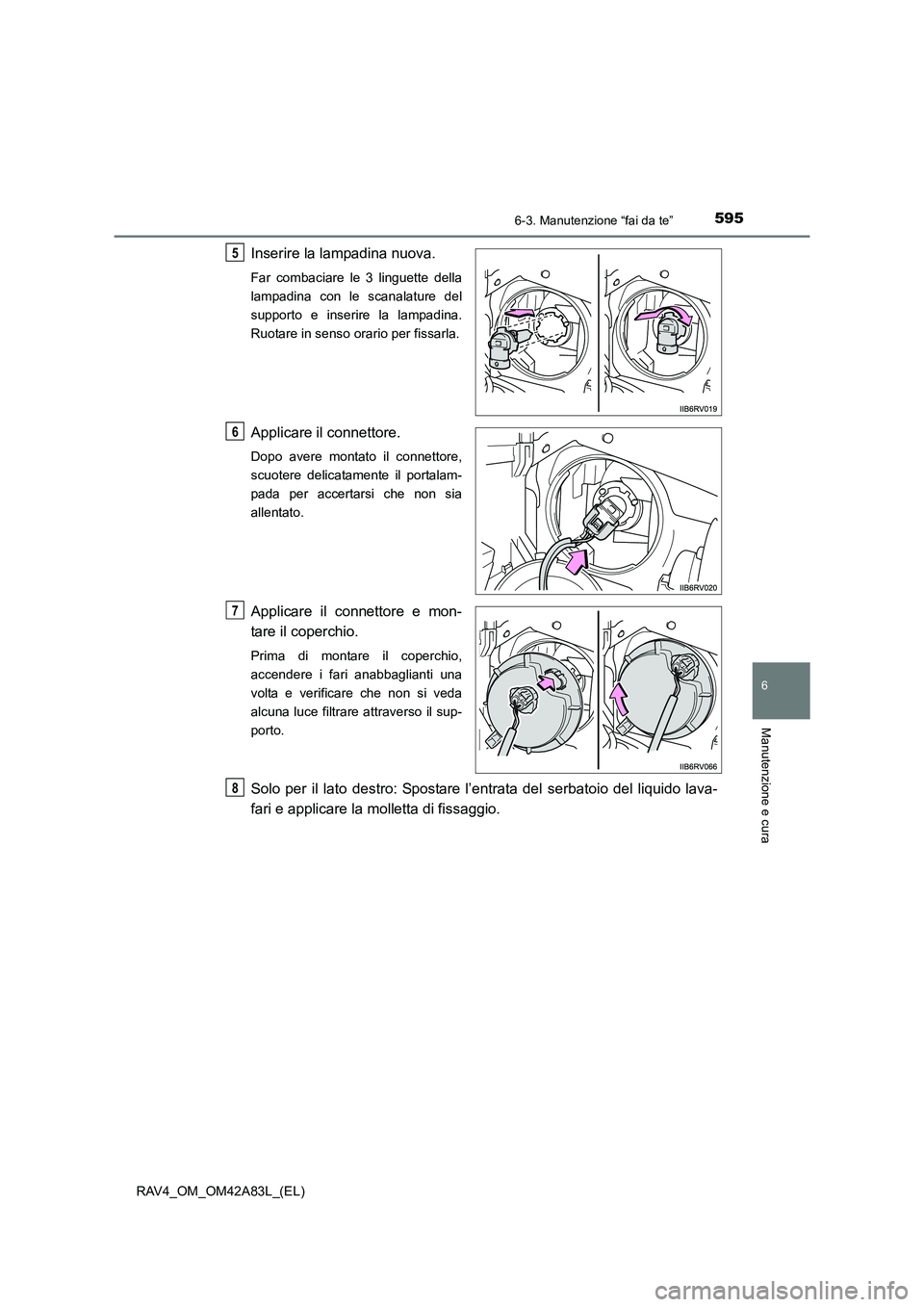

Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato.
Applicare il connettore e mon-
tare il coperchio.
Prima di montare il coperchio,
accendere i fari anabbaglianti una
volta e verificare che non si veda
alcuna luce filtrare attraverso il sup-
porto.
Solo per il lato destro: Spostare l’entrata del serbatoio del liquido lava-
fari e applicare la molletta di fissaggio.
5
6
7
8

5966-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)■

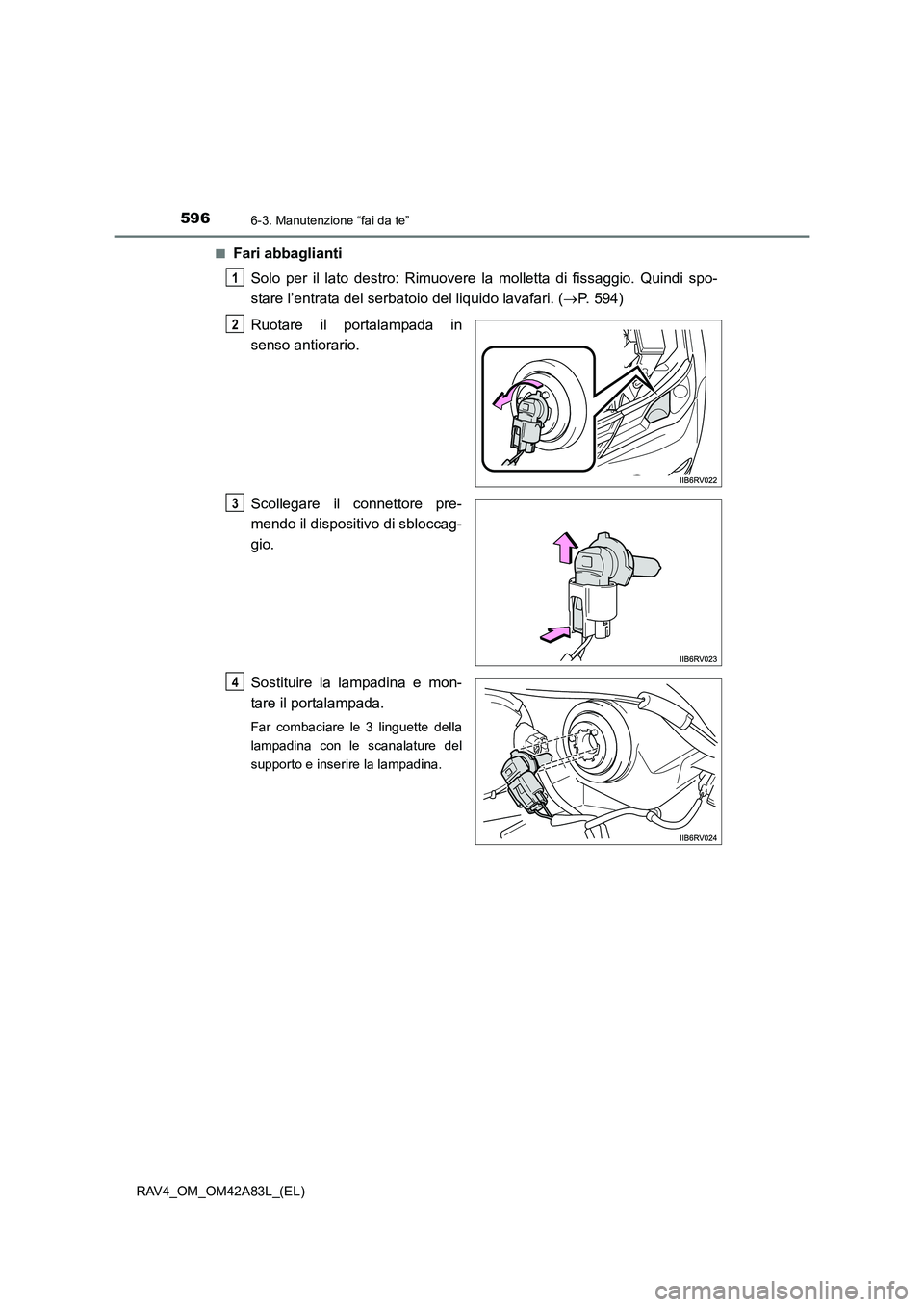

Fari abbaglianti
Solo per il lato destro: Rimuovere la molletta di fissaggio. Quindi spo-
stare l’entrata del serbatoio del liquido lavafari. ( →P. 594)
Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Sostituire la lampadina e mon-
tare il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
1
2
3
4

5976-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)

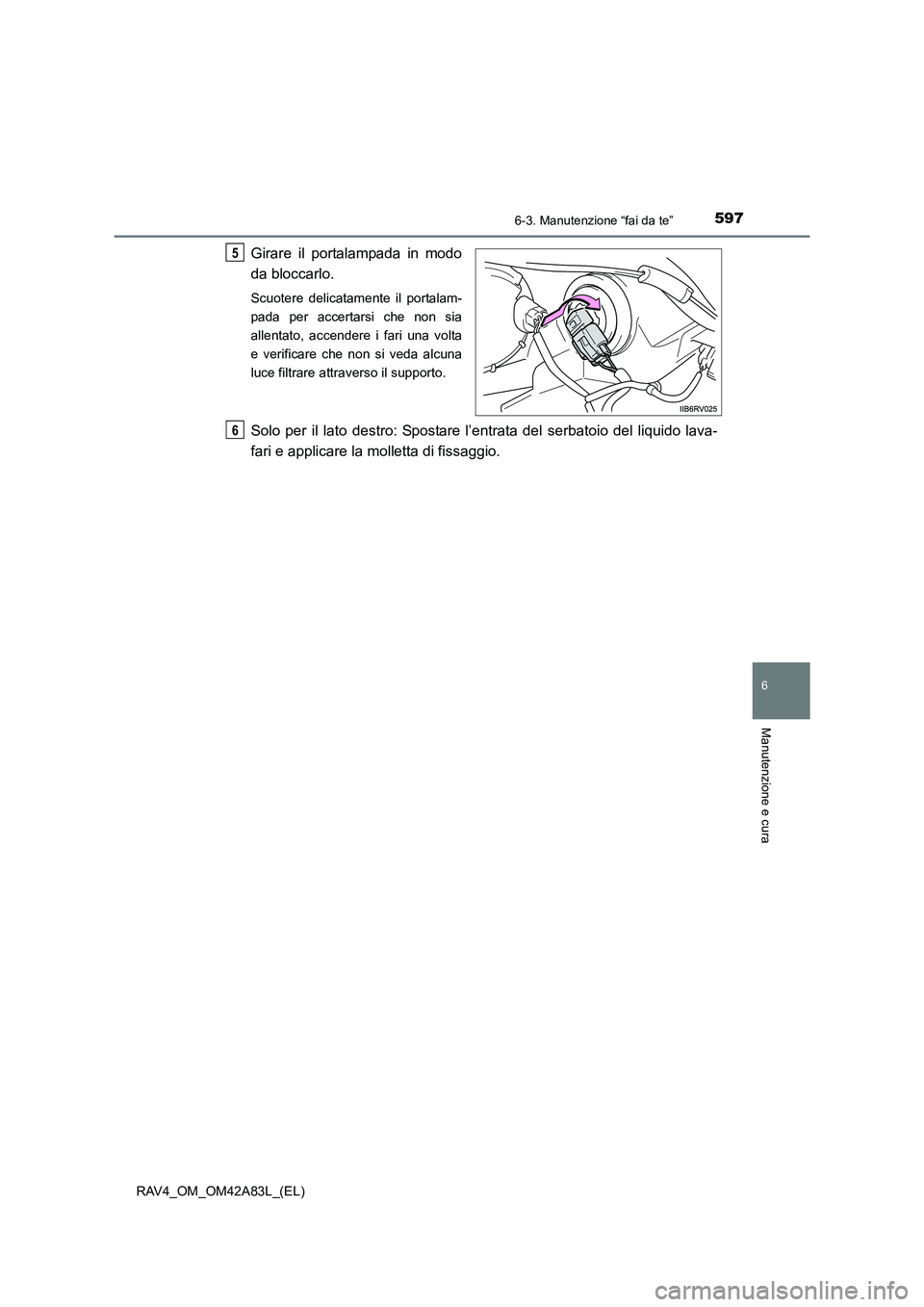

Girare il portalampada in modo
da bloccarlo.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
Solo per il lato destro: Spostare l’entrata del serbatoio del liquido lava-
fari e applicare la molletta di fissaggio.
5
6

5986-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)■

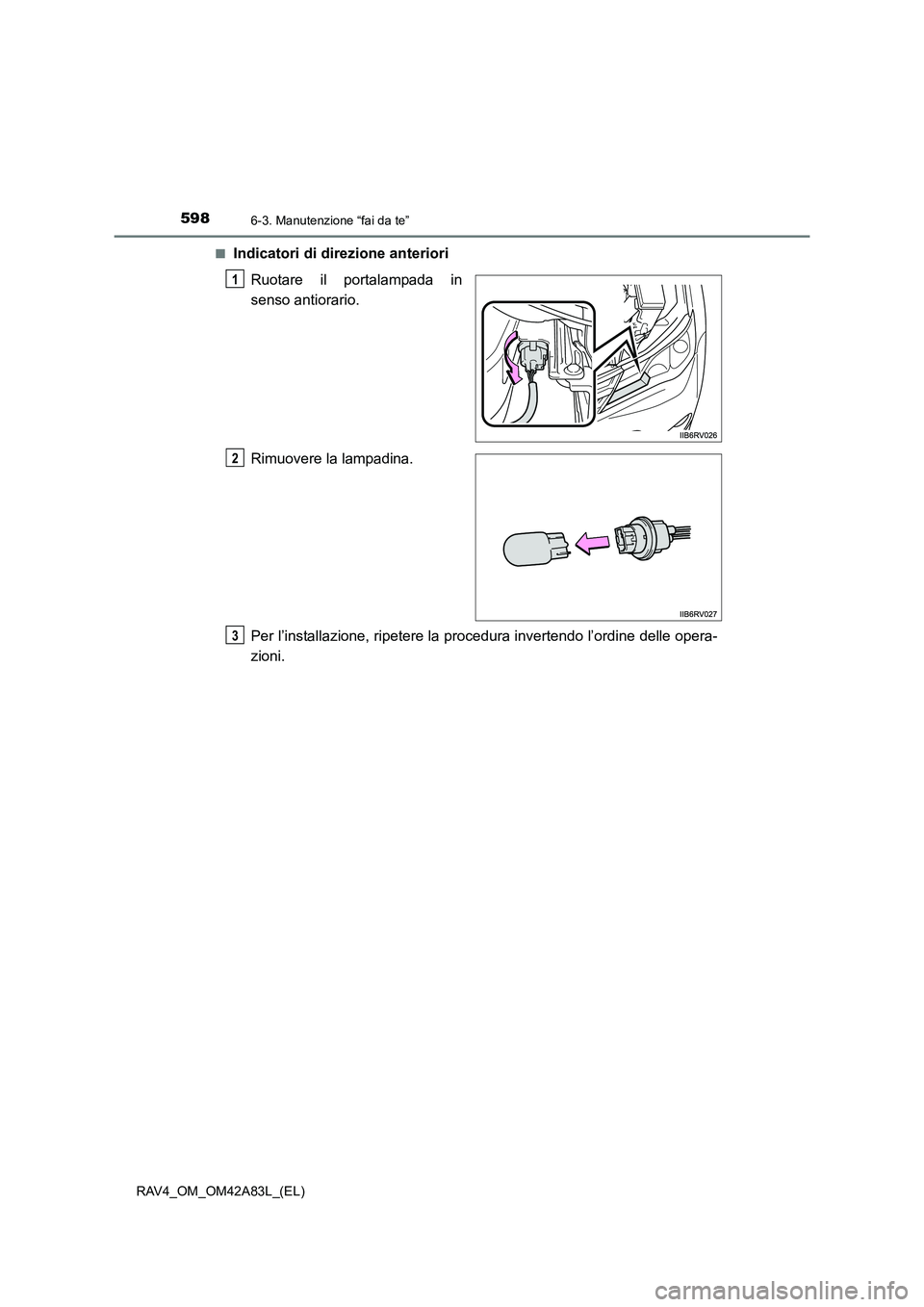

Indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3

5996-3. Manutenzione “fai da te”
6
Manutenzione e cura
RAV4_OM_OM42A83L_(EL)■

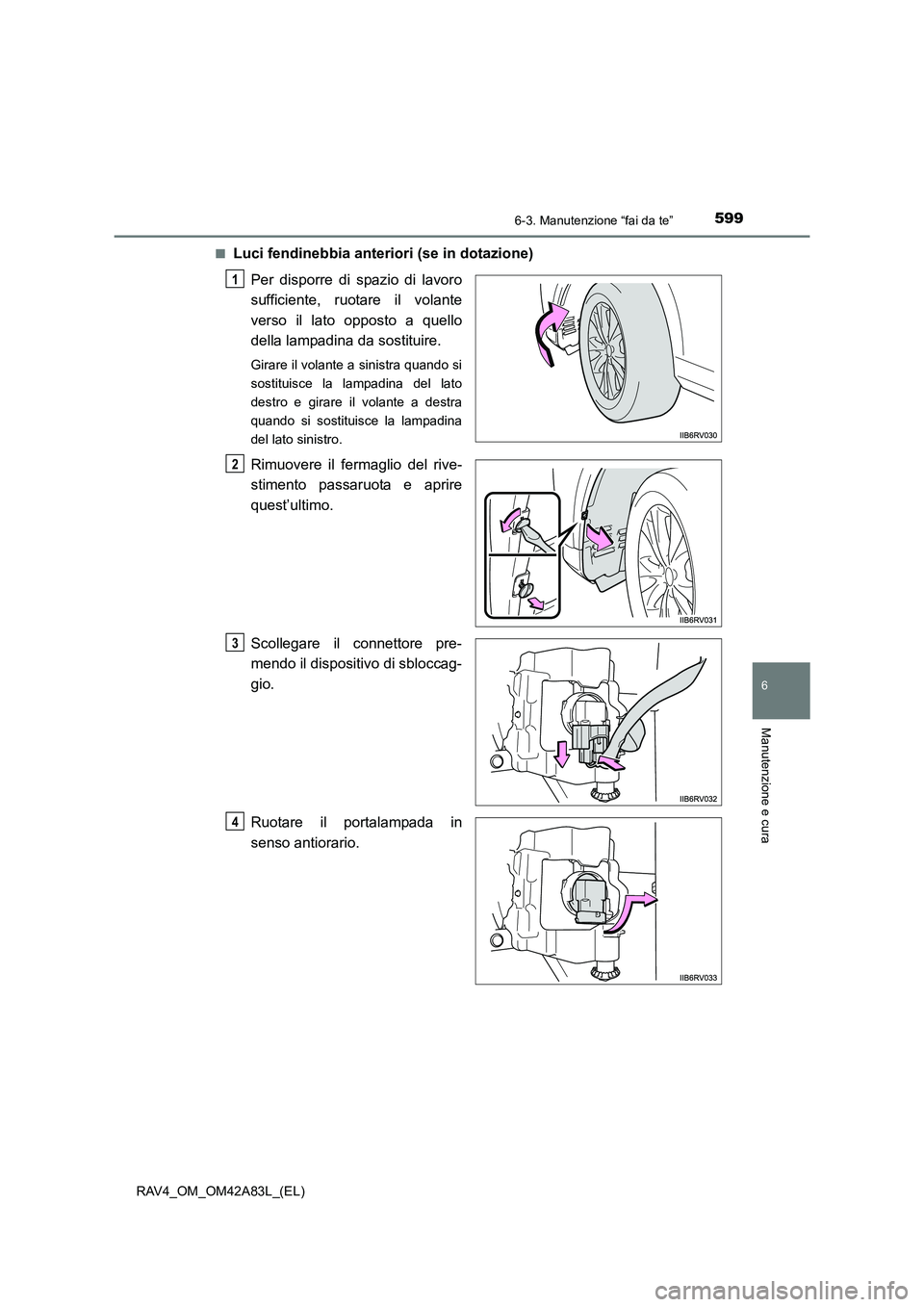

Luci fendinebbia anteriori (se in dotazione)
Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Girare il volante a sinistra quando si
sostituisce la lampadina del lato
destro e girare il volante a destra
quando si sostituisce la lampadina
del lato sinistro.
Rimuovere il fermaglio del rive-
stimento passaruota e aprire
quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.
1
2
3
4

6006-3. Manutenzione “fai da te”
RAV4_OM_OM42A83L_(EL)

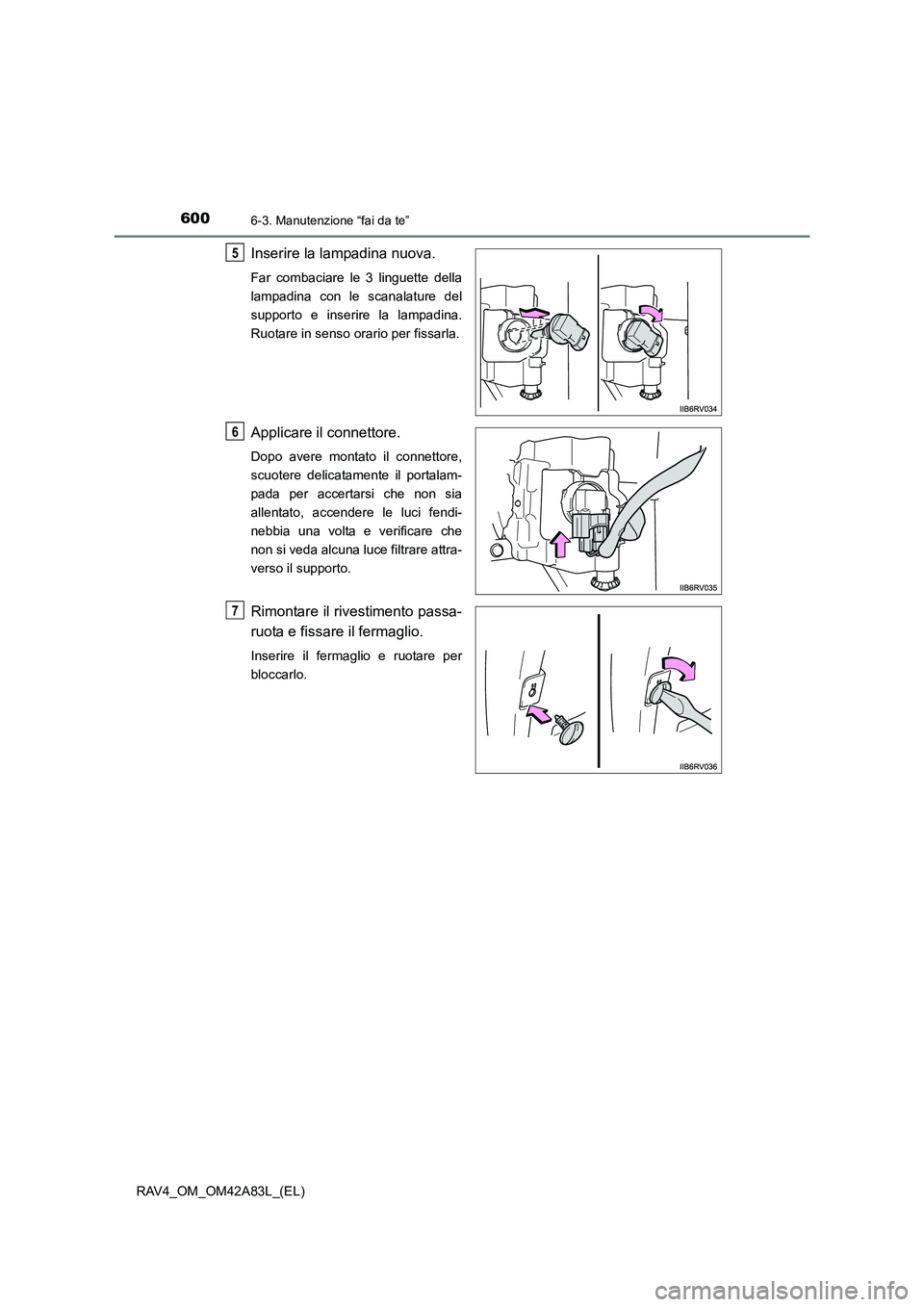

Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare il rivestimento passa-
ruota e fissare il fermaglio.
Inserire il fermaglio e ruotare per
bloccarlo.
5
6
7
