5016-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

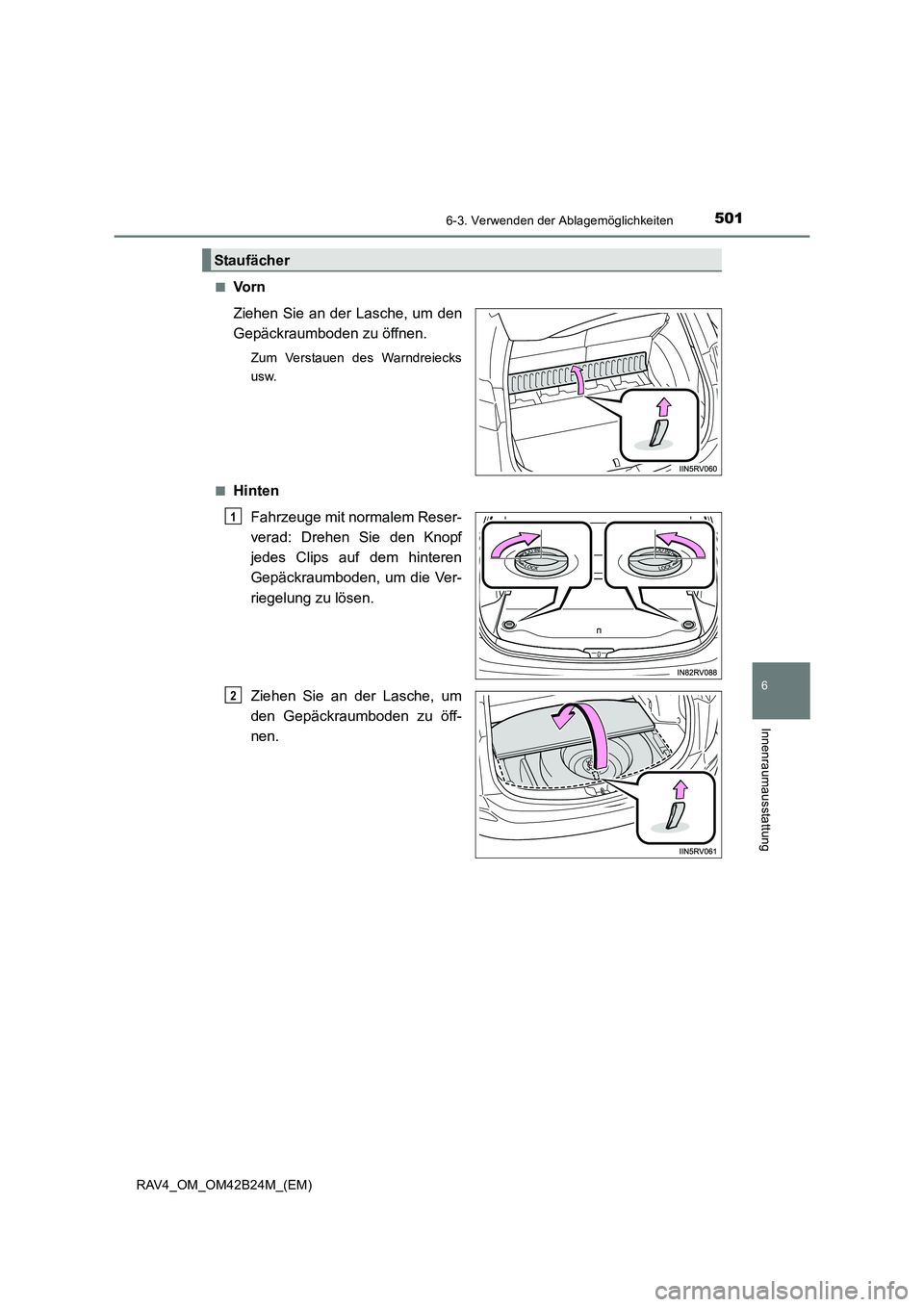

■Vo r n
Ziehen Sie an der Lasche, um den
Gepäckraumboden zu öffnen.
Zum Verstauen des Warndreiecks
usw.
■
Hinten Fahrzeuge mit normalem Reser-
verad: Drehen Sie den Knopf
jedes Clips auf dem hinteren
Gepäckraumboden, um die Ver-
riegelung zu lösen.
Ziehen Sie an der Lasche, um
den Gepäckraumboden zu öff-
nen.
Staufächer
1
2
Page 502 of 752
502
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

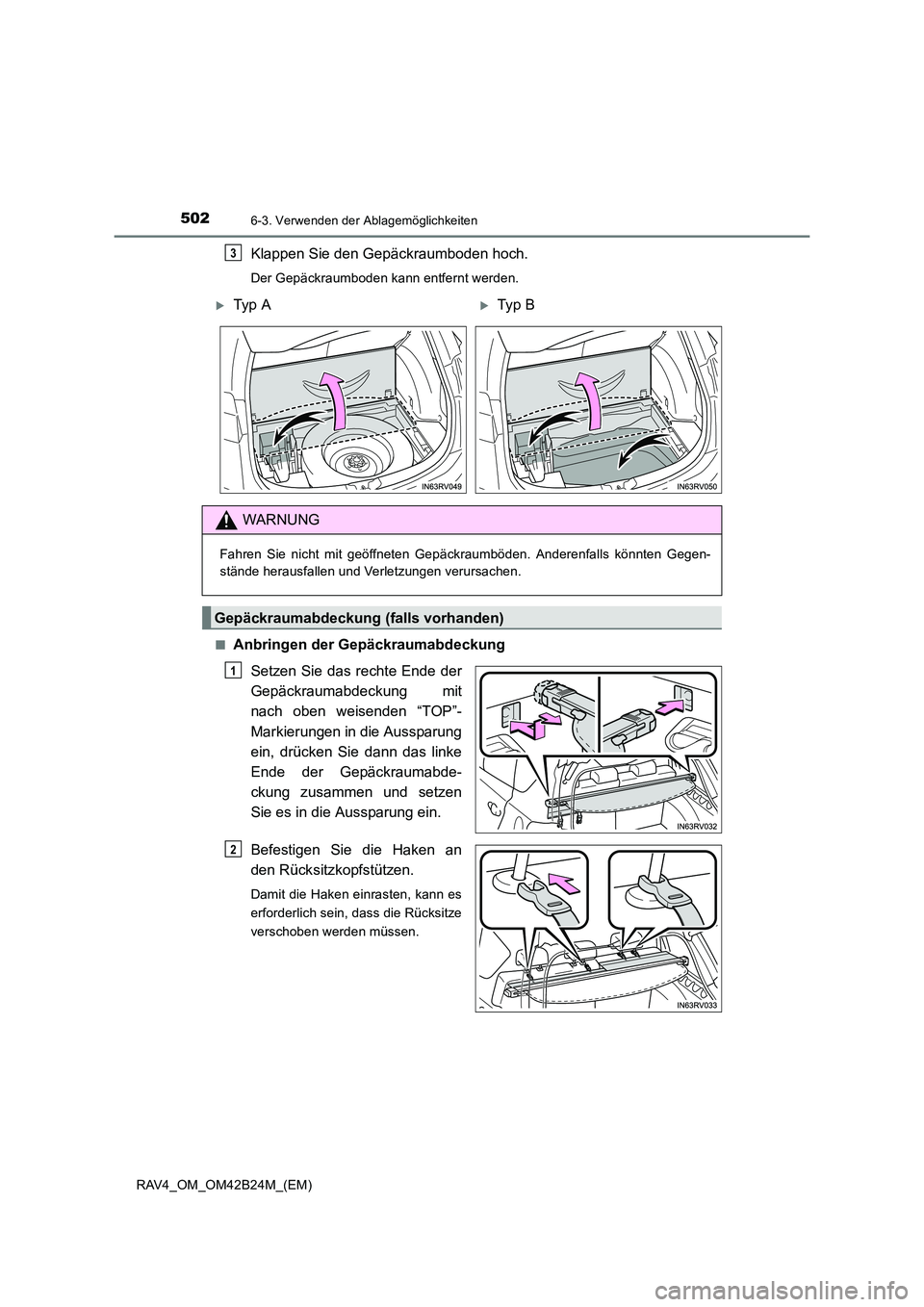

Klappen Sie den Gepäckraumboden hoch.
Der Gepäckraumboden kann entfernt werden.
■
Anbringen der Gepäckraumabdeckung Setzen Sie das rechte Ende der
Gepäckraumabdeckung mit
nach oben weisenden “TOP”-
Markierungen in die Aussparung
ein, drücken Sie dann das linke
Ende der Gepäckraumabde-
ckung zusammen und setzen
Sie es in die Aussparung ein.
Befestigen Sie die Haken an
den Rücksitzkopfstützen.
Damit die Haken einrasten, kann es
erforderlich sein, dass die Rücksitze
verschoben werden müssen.
3
XTy p A XTyp B
WARNUNG
Fahren Sie nicht mit geöffneten Gepäckraumböden. Anderenfalls könnten Gegen-
stände herausfallen und Verletzungen verursachen.
Gepäckraumabdeckung (falls vorhanden)
1
2
Page 503 of 752
5036-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

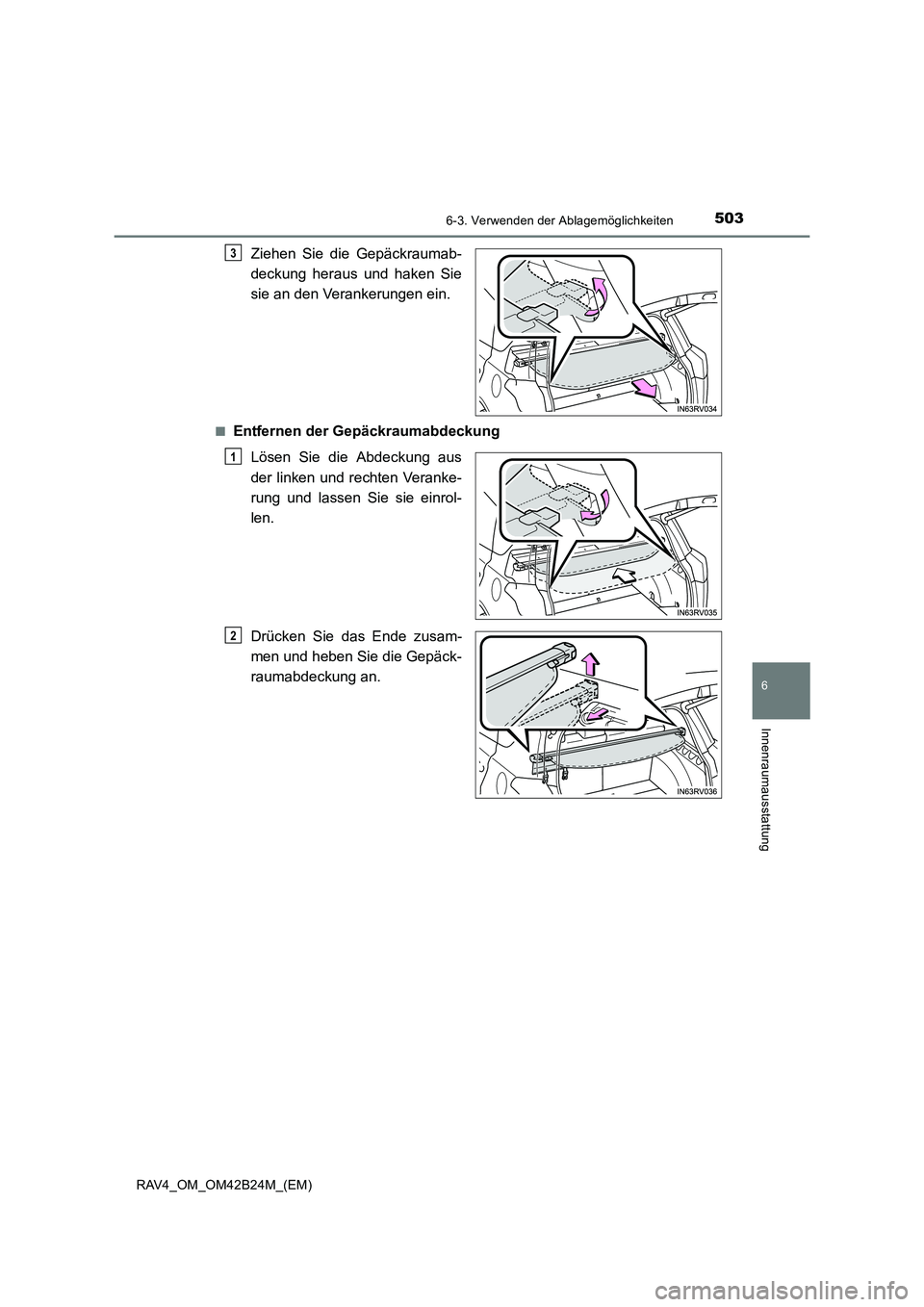

Ziehen Sie die Gepäckraumab-
deckung heraus und haken Sie
sie an den Verankerungen ein.
■Entfernen der GepäckraumabdeckungLösen Sie die Abdeckung aus
der linken und rechten Veranke-
rung und lassen Sie sie einrol-
len.
Drücken Sie das Ende zusam-
men und heben Sie die Gepäck-
raumabdeckung an.
3
1
2
Page 504 of 752
504
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

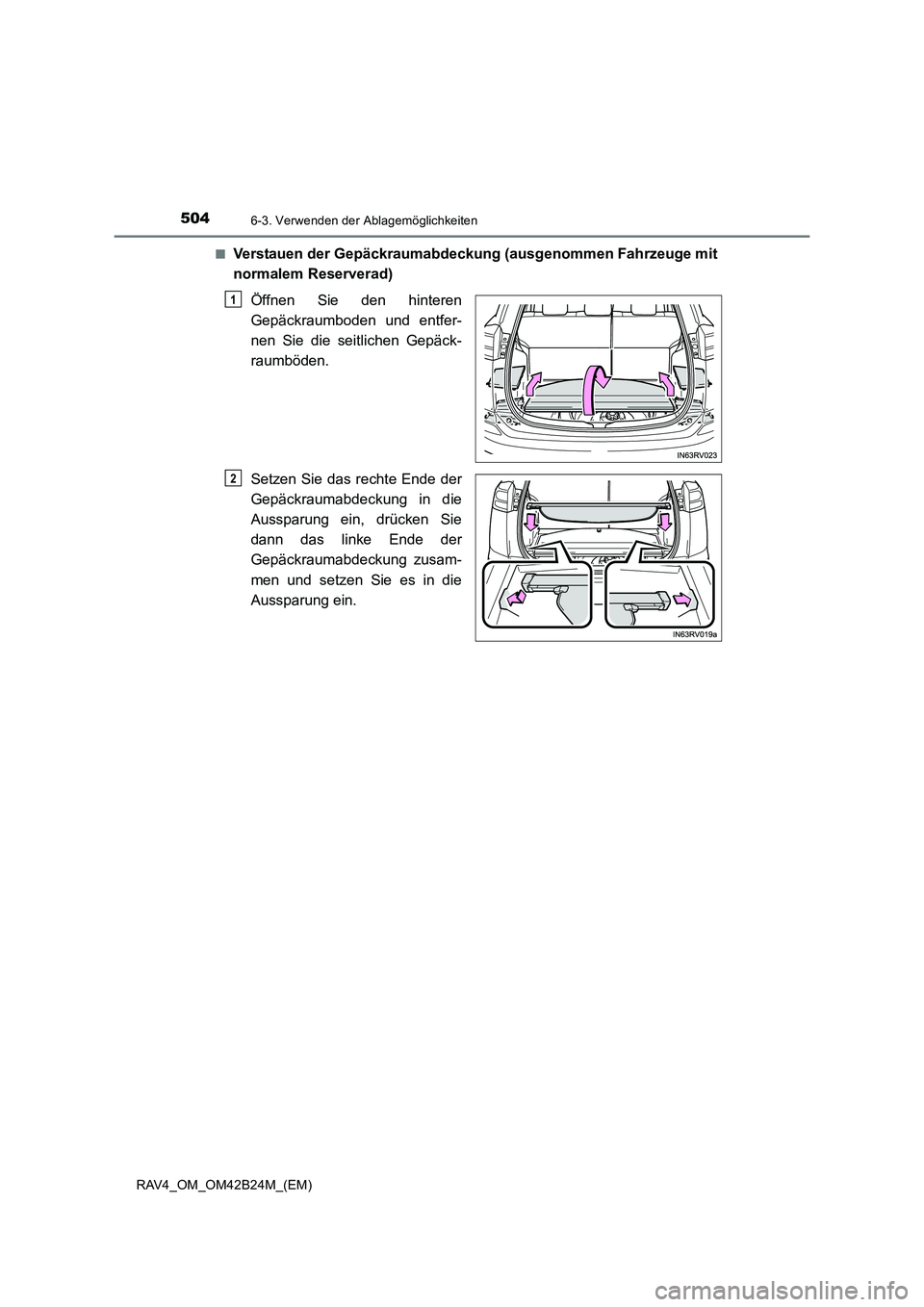

■Verstauen der Gepäckraumabdeckung (ausgenommen Fahrzeuge mit
normalem Reserverad)Öffnen Sie den hinteren
Gepäckraumboden und entfer-
nen Sie die seitlichen Gepäck-
raumböden.
Setzen Sie das rechte Ende der
Gepäckraumabdeckung in die
Aussparung ein, drücken Sie
dann das linke Ende der
Gepäckraumabdeckung zusam-
men und setzen Sie es in die
Aussparung ein.
1
2
Page 505 of 752
5056-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

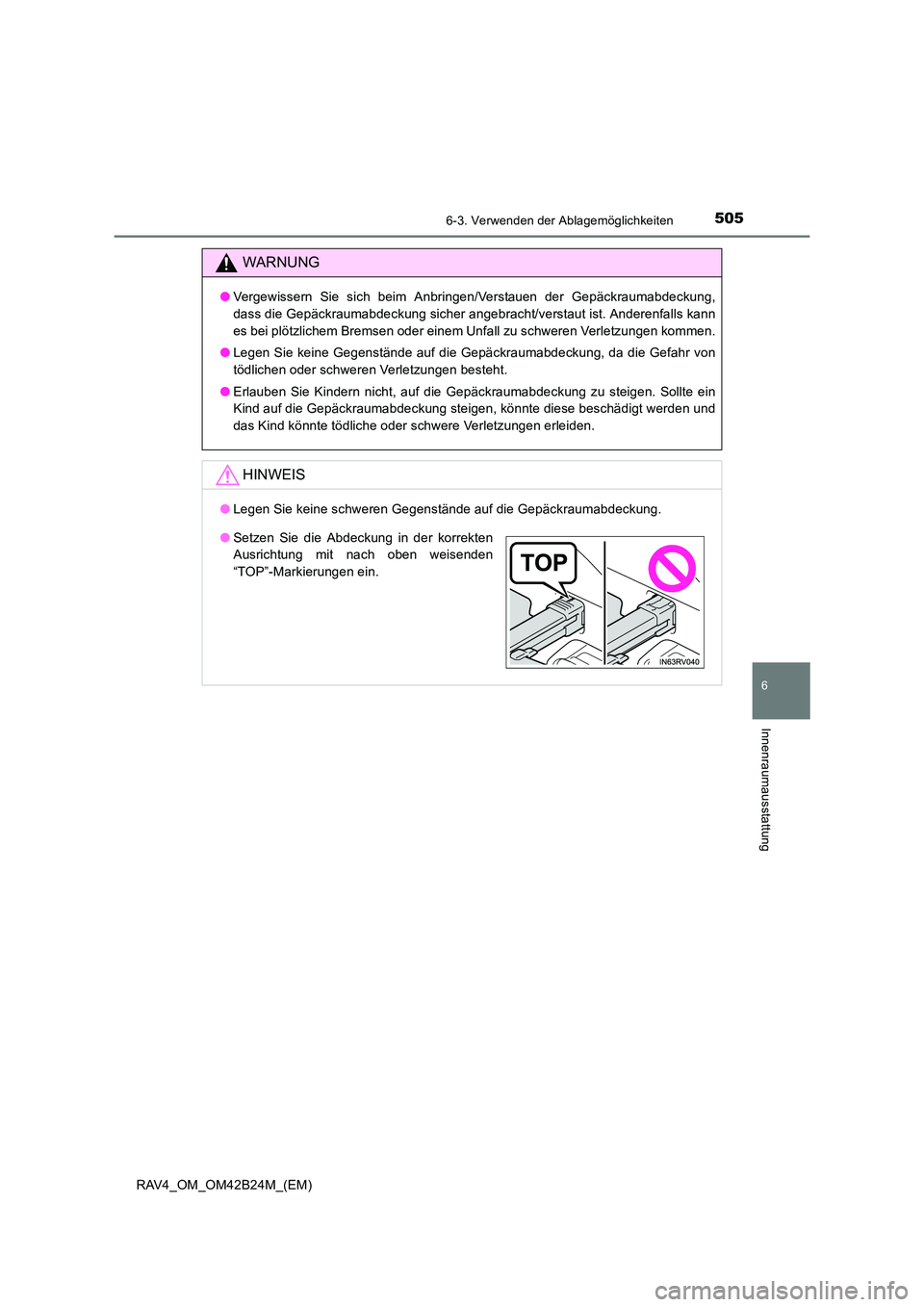

WARNUNG
●Vergewissern Sie sich beim Anbringen/Verstauen der Gepäckraumabdeckung,
dass die Gepäckraumabdeckung sicher angebracht/verstaut ist. Anderenfalls kann
es bei plötzlichem Bremsen oder einem Unfall zu schweren Verletzungen kommen.
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung, da die Gefahr von
tödlichen oder schweren Verletzungen besteht.
● Erlauben Sie Kindern nicht, auf die Gepäckraumabdeckung zu steigen. Sollte ein
Kind auf die Gepäckraumabdeckung steigen, könnte diese beschädigt werden und
das Kind könnte tödliche oder schwere Verletzungen erleiden.
HINWEIS
●Legen Sie keine schweren Gegenstände auf die Gepäckraumabdeckung.
●Setzen Sie die Abdeckung in der korrekten
Ausrichtung mit nach oben weisenden
“TOP”-Markierungen ein.
Page 506 of 752
506
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten
Die Befestigungsposition der Stangen kann verändert werden, um sie je nach
Art und Größe der untergebrachten Gepäckstücke anzupassen. Das
Gepäcknetz kann auch verwendet werden, um ein Umherfliegen der Gepäck-
stücke zu verhindern, indem eine der Stangen in niedrigerer Position ange-
bracht wird.
■EinbaupositionenLaufschiene
Obere Ebene – Befestigungspo-
sitionen
Untere Ebene – Befestigungs-
positionen “A”
Untere Ebene – Befestigungs-
positionen “B”
*
*
: Nicht verwendbar für Fahrzeuge mit
normalem Reserverad.

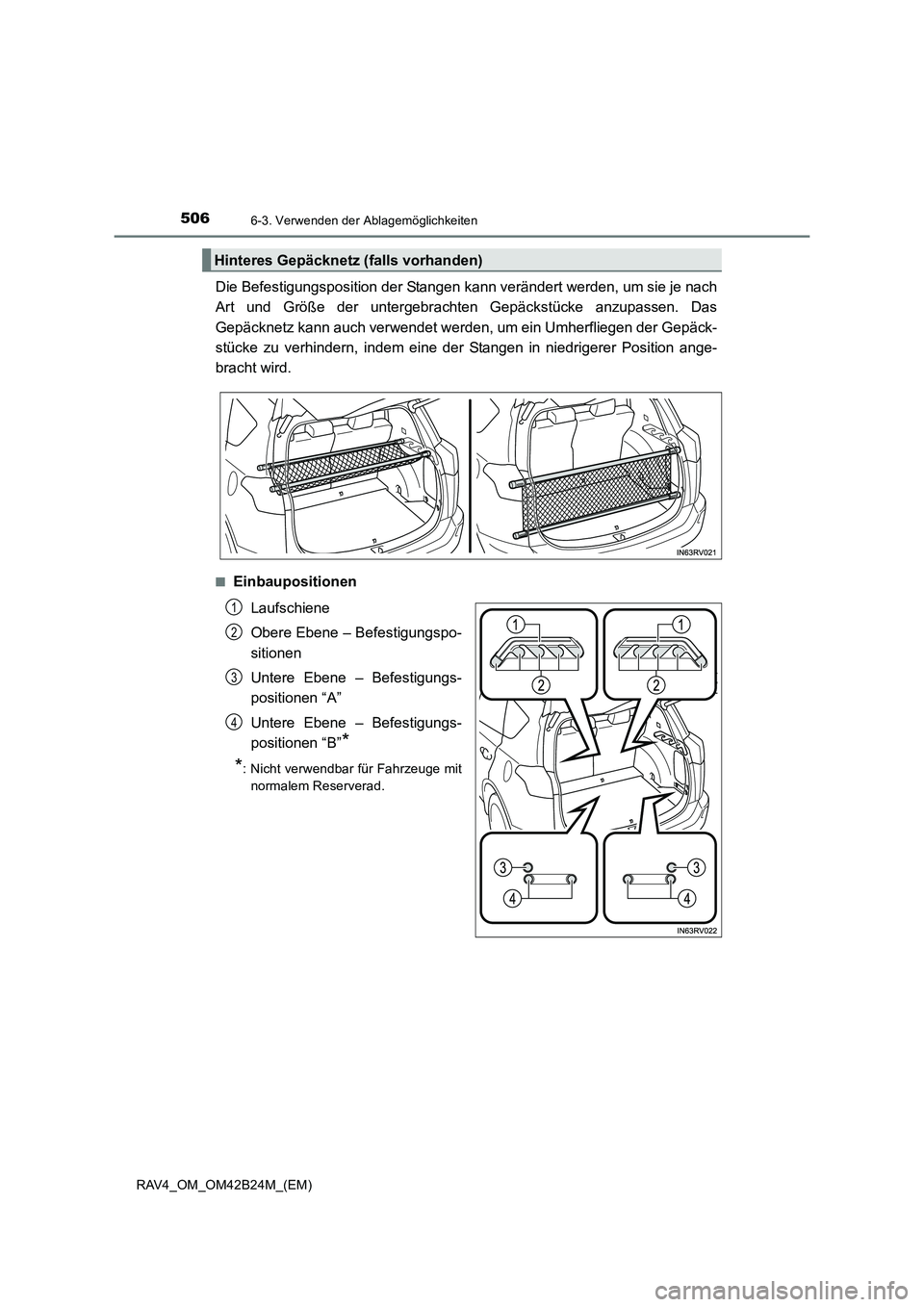

Hinteres Gepäcknetz (falls vorhanden)
1
2
3
4
Page 507 of 752
5076-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

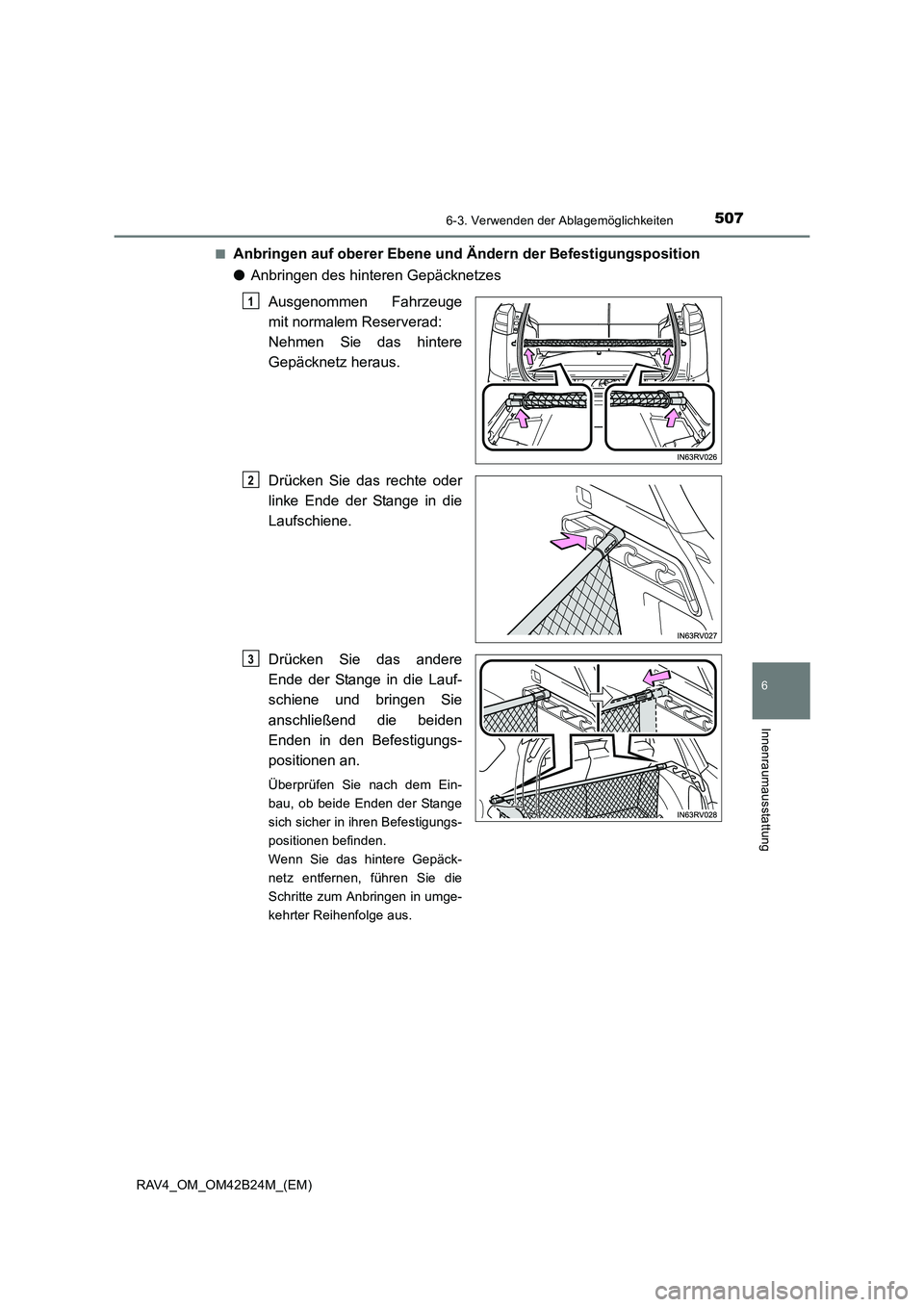

■Anbringen auf oberer Ebene und Ändern der Befestigungsposition
●Anbringen des hinteren Gepäcknetzes
Ausgenommen Fahrzeuge
mit normalem Reserverad:
Nehmen Sie das hintere
Gepäcknetz heraus.
Drücken Sie das rechte oder
linke Ende der Stange in die
Laufschiene.
Drücken Sie das andere
Ende der Stange in die Lauf-
schiene und bringen Sie
anschließend die beiden
Enden in den Befestigungs-
positionen an.
Überprüfen Sie nach dem Ein-
bau, ob beide Enden der Stange
sich sicher in ihren Befestigungs-
positionen befinden.
Wenn Sie das hintere Gepäck-
netz entfernen, führen Sie die
Schritte zum Anbringen in umge-
kehrter Reihenfolge aus.
1
2
3
Page 508 of 752
508
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

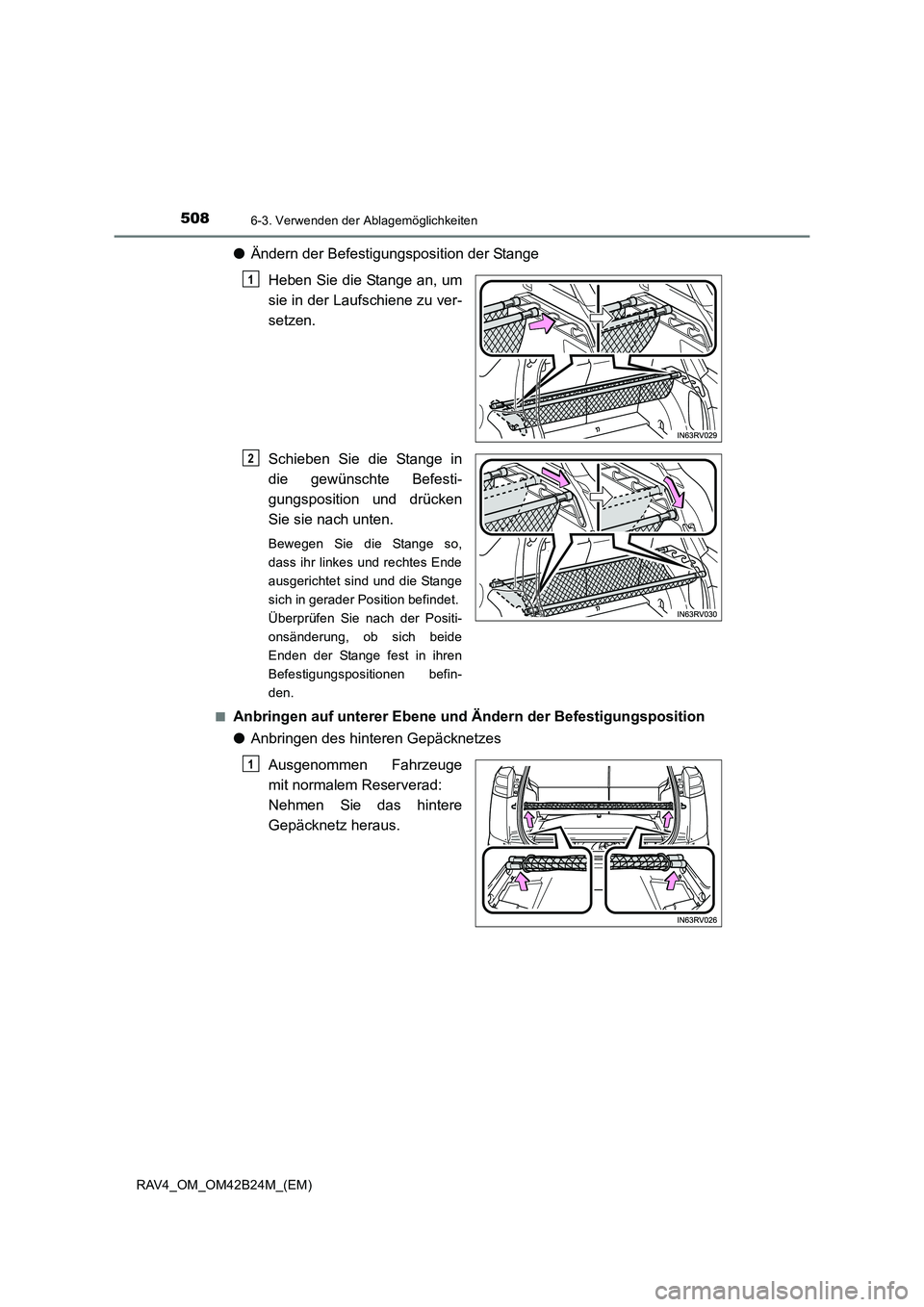

●Ändern der Befestigungsposition der Stange
Heben Sie die Stange an, um
sie in der Laufschiene zu ver-
setzen.
Schieben Sie die Stange in
die gewünschte Befesti-
gungsposition und drücken
Sie sie nach unten.
Bewegen Sie die Stange so,
dass ihr linkes und rechtes Ende
ausgerichtet sind und die Stange
sich in gerader Position befindet.
Überprüfen Sie nach der Positi-
onsänderung, ob sich beide
Enden der Stange fest in ihren
Befestigungspositionen befin-
den.
■
Anbringen auf unterer Ebene und Ändern der Befestigungsposition
● Anbringen des hinteren Gepäcknetzes
Ausgenommen Fahrzeuge
mit normalem Reserverad:
Nehmen Sie das hintere
Gepäcknetz heraus.
1
2
1
Page 509 of 752
5096-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

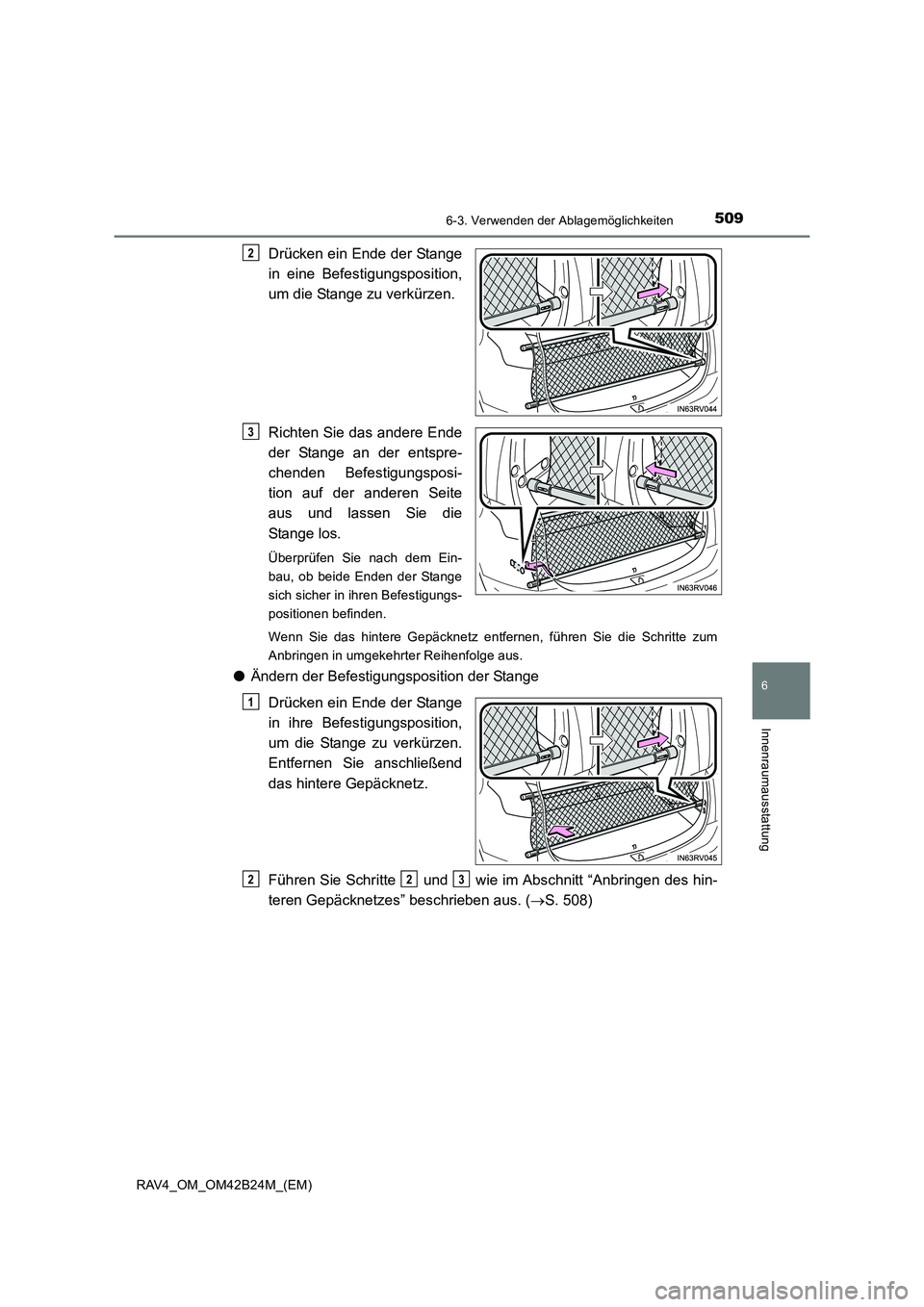

Drücken ein Ende der Stange
in eine Befestigungsposition,
um die Stange zu verkürzen.
Richten Sie das andere Ende
der Stange an der entspre-
chenden Befestigungsposi-
tion auf der anderen Seite
aus und lassen Sie die
Stange los.
Überprüfen Sie nach dem Ein-
bau, ob beide Enden der Stange
sich sicher in ihren Befestigungs-
positionen befinden.
Wenn Sie das hintere Gepäcknetz entfernen, führen Sie die Schritte zum
Anbringen in umgekehrter Reihenfolge aus.
●Ändern der Befestigungsposition der Stange
Drücken ein Ende der Stange
in ihre Befestigungsposition,
um die Stange zu verkürzen.
Entfernen Sie anschließend
das hintere Gepäcknetz.
Führen Sie Schritte und wie im Abschnitt “Anbringen des hin-
teren Gepäcknetzes” beschrieben aus. ( →S. 508)
2
3
1
223
Page 510 of 752
510
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

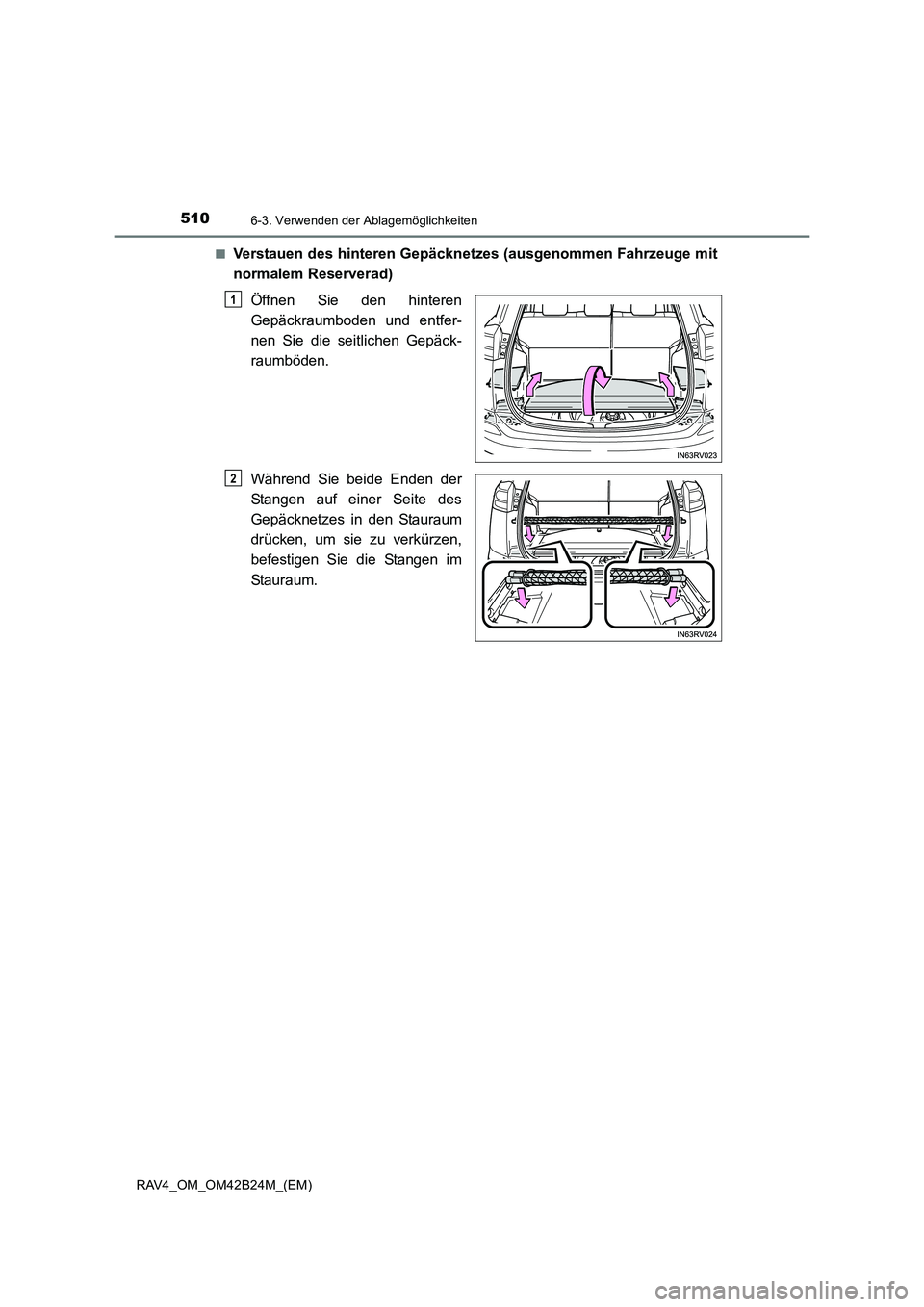

■Verstauen des hinteren Gepäcknetzes (ausgenommen Fahrzeuge mit
normalem Reserverad)Öffnen Sie den hinteren
Gepäckraumboden und entfer-
nen Sie die seitlichen Gepäck-
raumböden.
Während Sie beide Enden der
Stangen auf einer Seite des
Gepäcknetzes in den Stauraum
drücken, um sie zu verkürzen,
befestigen Sie die Stangen im
Stauraum.
1
2
