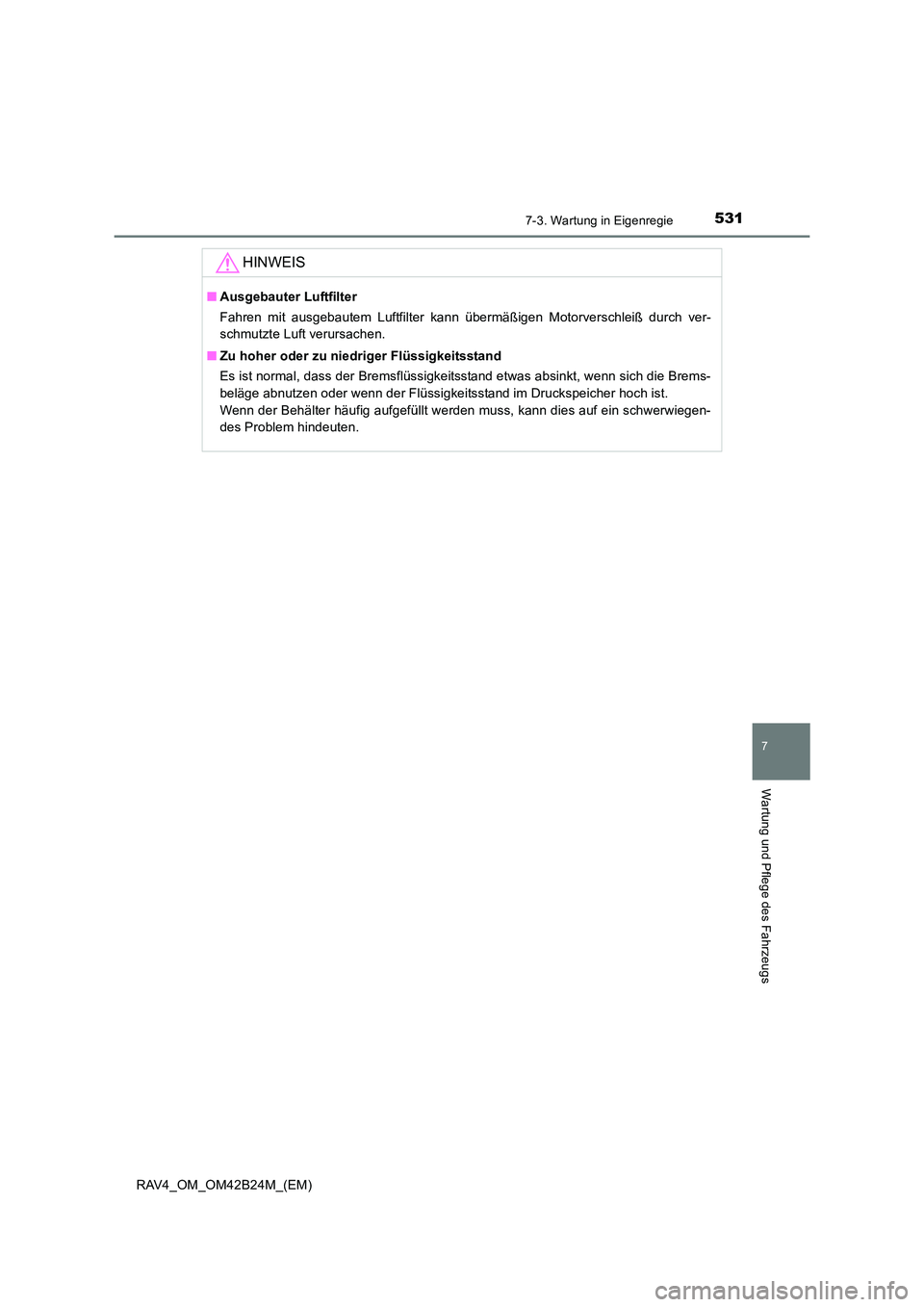

HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

5327-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

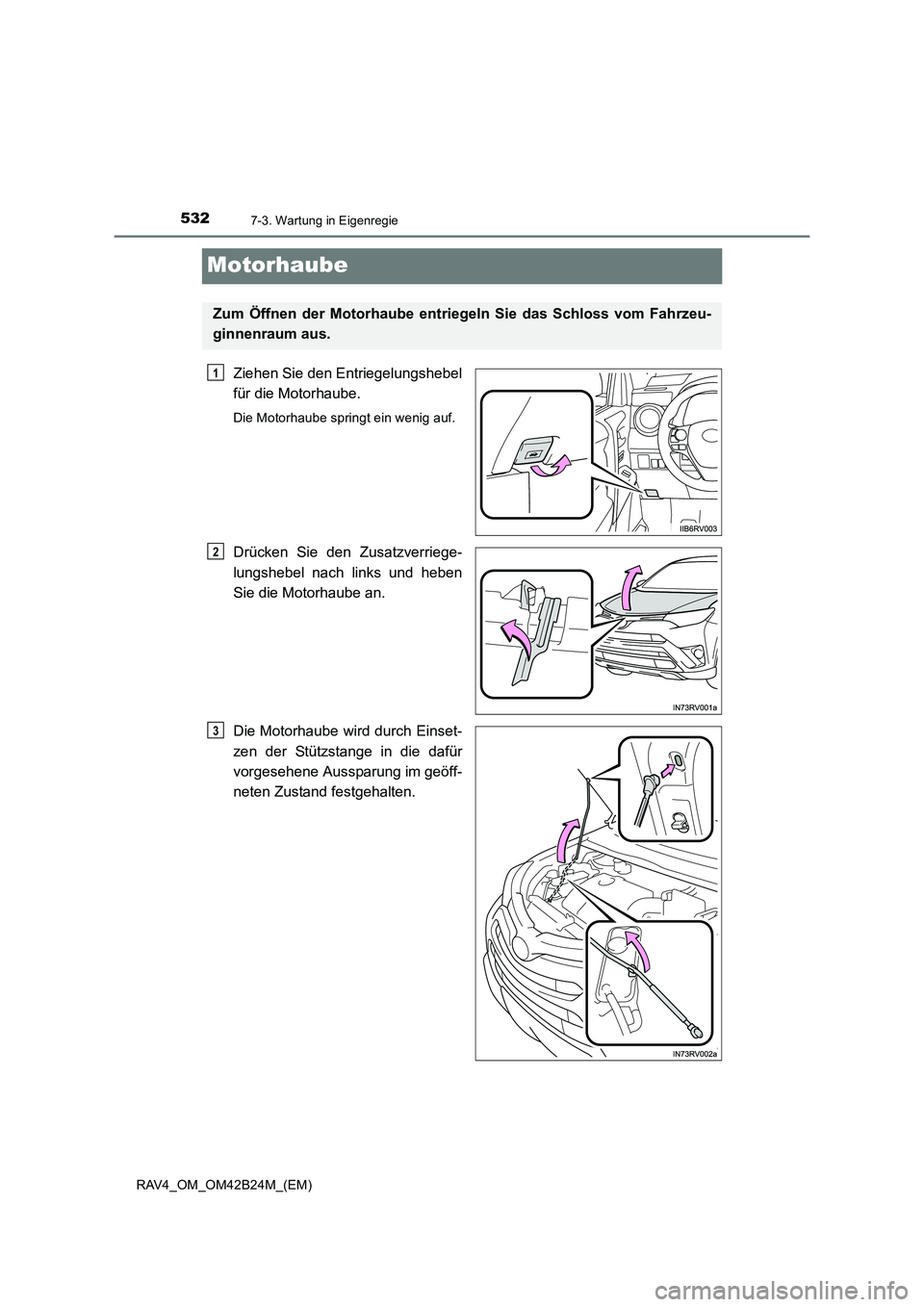

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
Die Motorhaube wird durch Einset-
zen der Stützstange in die dafür
vorgesehene Aussparung im geöff-
neten Zustand festgehalten.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3

5337-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs

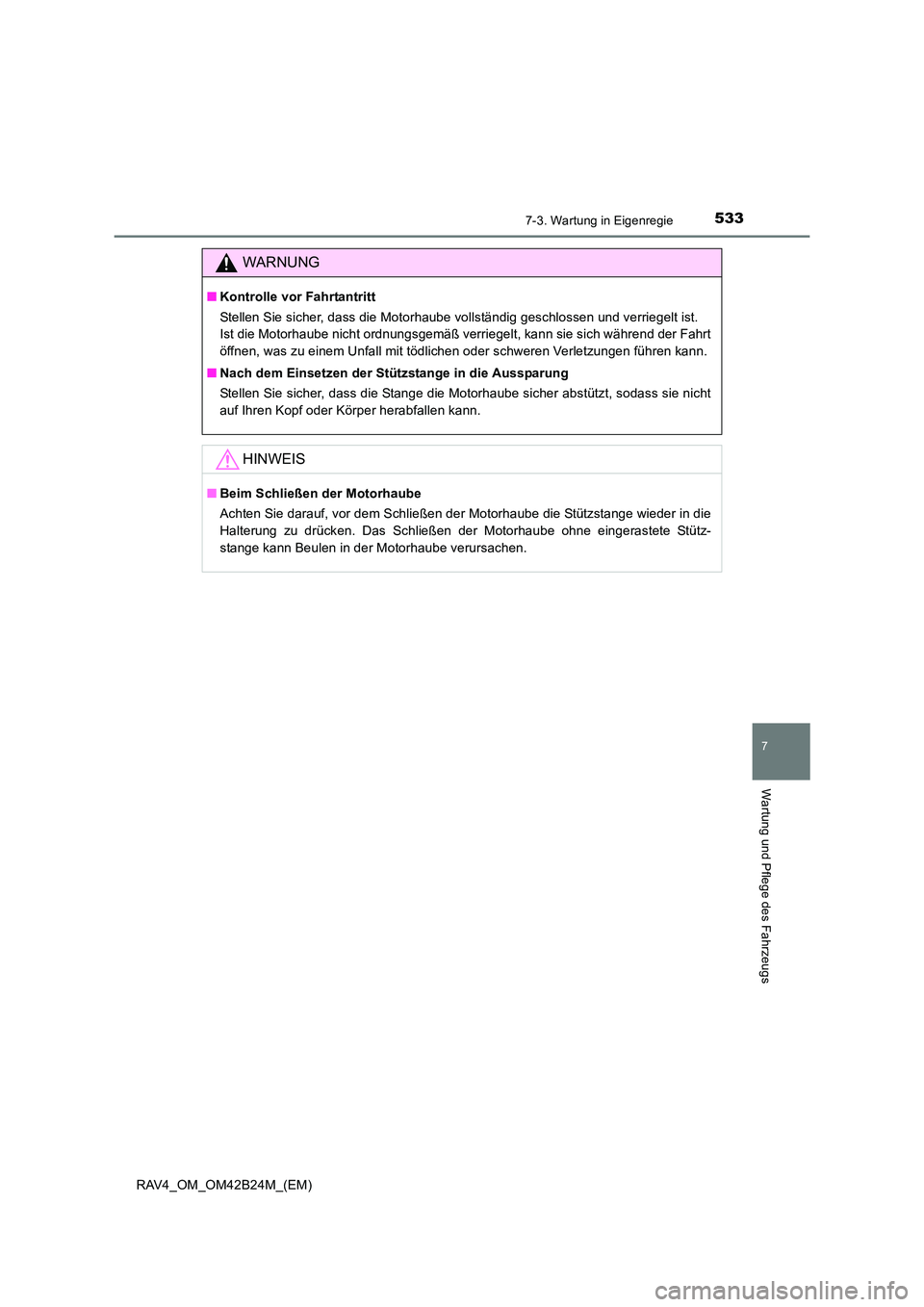

WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt
öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einsetzen der Stützstange in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, sodass sie nicht
auf Ihren Kopf oder Körper herabfallen kann.
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die
Halterung zu drücken. Das Schließen der Motorhaube ohne eingerastete Stütz-
stange kann Beulen in der Motorhaube verursachen.

5347-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

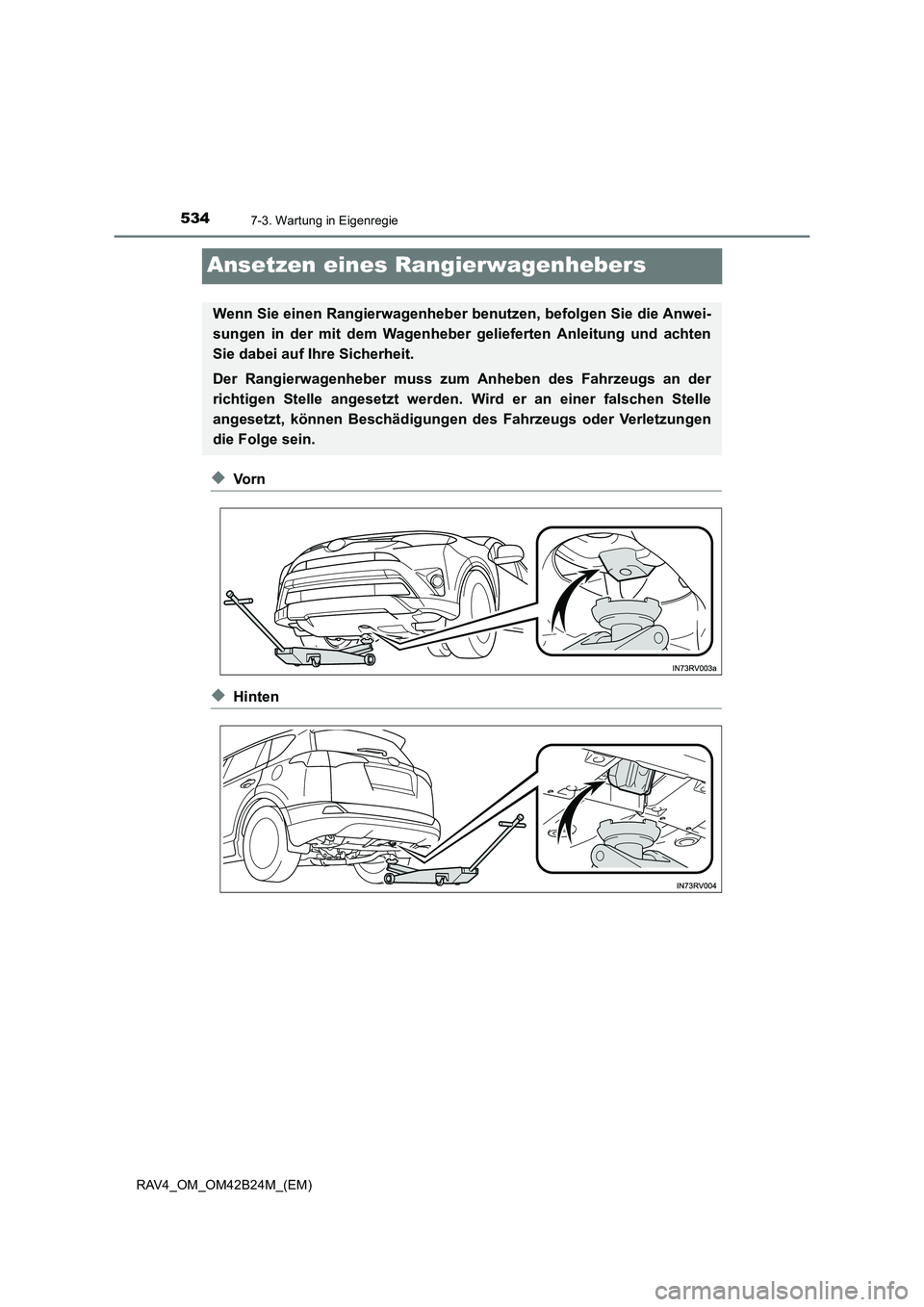

Ansetzen eines Rangierwagenhebers
◆Vo r n
◆Hinten
Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anwei-
sungen in der mit dem Wagenheber gelieferten Anleitung und achten
Sie dabei auf Ihre Sicherheit.
Der Rangierwagenheber muss zum Anheben des Fahrzeugs an der
richtigen Stelle angesetzt werden. Wird er an einer falschen Stelle
angesetzt, können Beschädigungen des Fahrzeugs oder Verletzungen
die Folge sein.

5357-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs

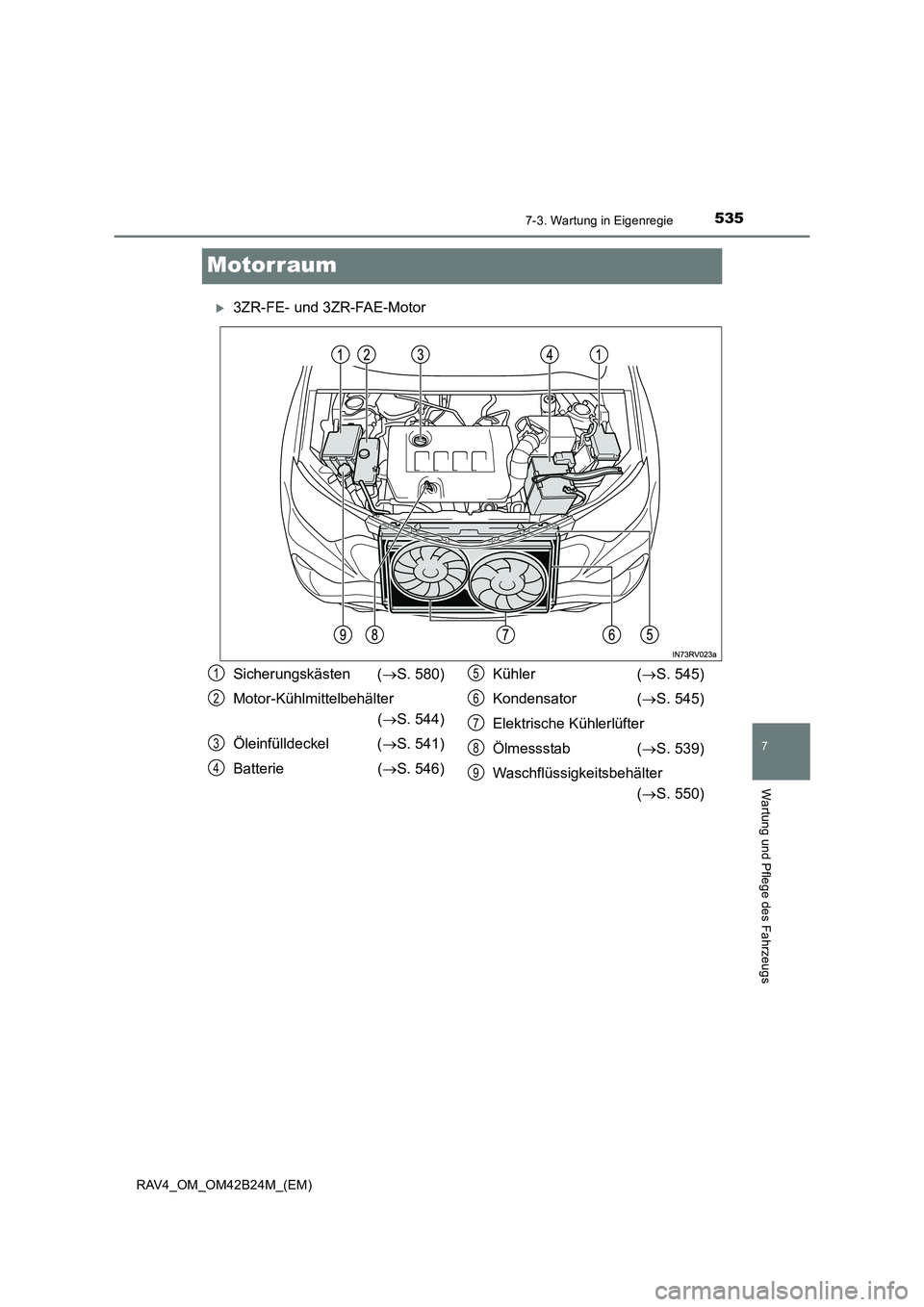

Motorraum
X3ZR-FE- und 3ZR-FAE-Motor
Sicherungskästen (→S. 580)
Motor-Kühlmittelbehälter (→ S. 544)
Öleinfülldeckel ( →S. 541)
Batterie ( →S. 546) Kühler (
→S. 545)
Kondensator ( →S. 545)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 539)
Waschflüssigkeitsbehälter (→ S. 550)1
2
3
4
5
6
7
8
9

5367-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

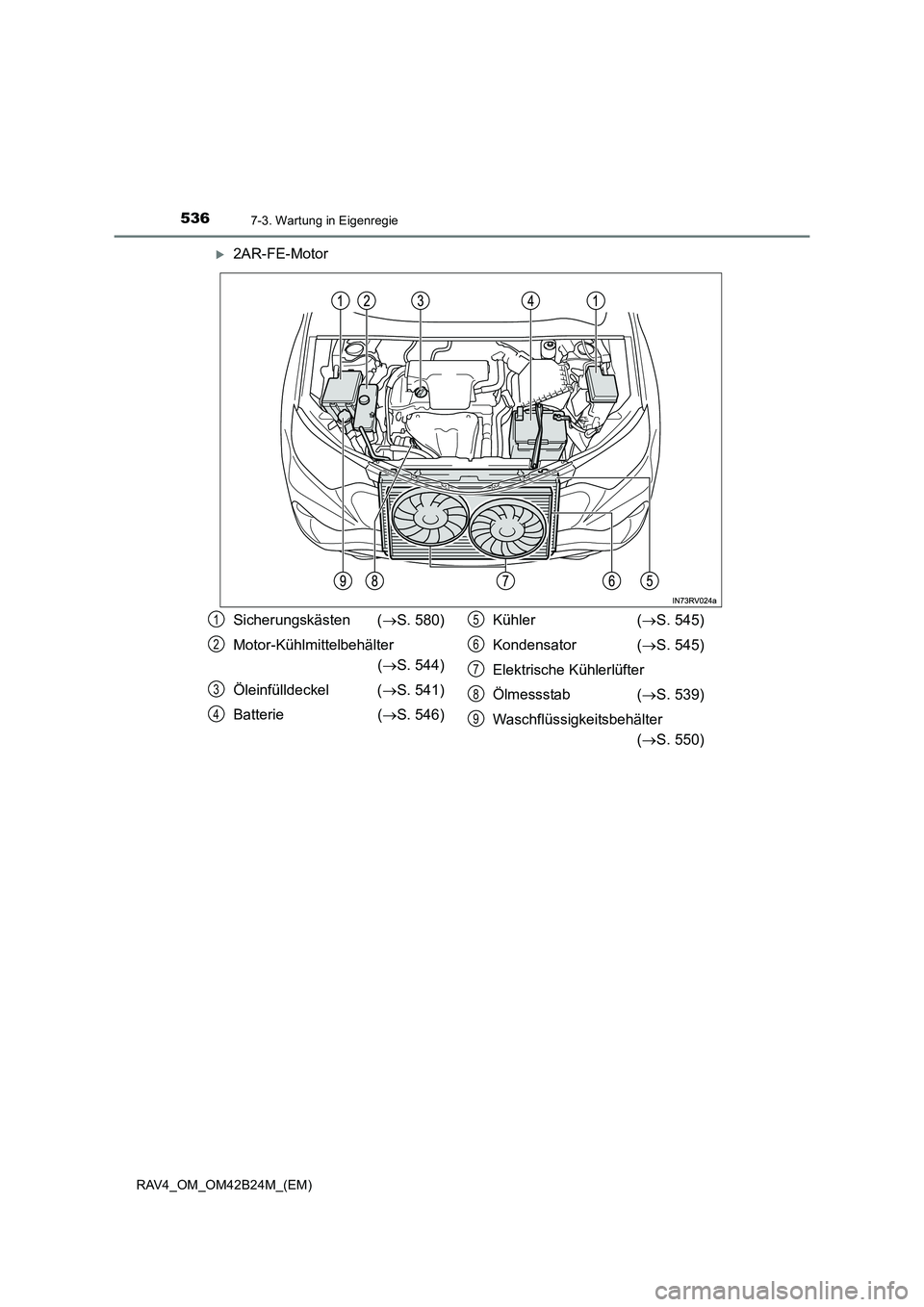

X2AR-FE-Motor
Sicherungskästen (→S. 580)
Motor-Kühlmittelbehälter (→ S. 544)
Öleinfülldeckel ( →S. 541)
Batterie ( →S. 546) Kühler (
→S. 545)
Kondensator ( →S. 545)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 539)
Waschflüssigkeitsbehälter (→ S. 550)1
2
3
4
5
6
7
8
9

5377-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
X2AD-FTV- und 2AD-FHV-Motor
Sicherungskästen (→S. 580)
Motor-Kühlmittelbehälter (→ S. 544)
Öleinfülldeckel ( →S. 541)
Kraftstofffilter ( →S. 552)
Batterie ( →S. 546) Kühler (
→S. 545)
Ladeluftkühler ( →S. 545)
Kondensator ( →S. 545)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 539)
Waschflüssigkeitsbehälter (→ S. 550)1
2
3
4
5
6
7
8
9
10
11

5387-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

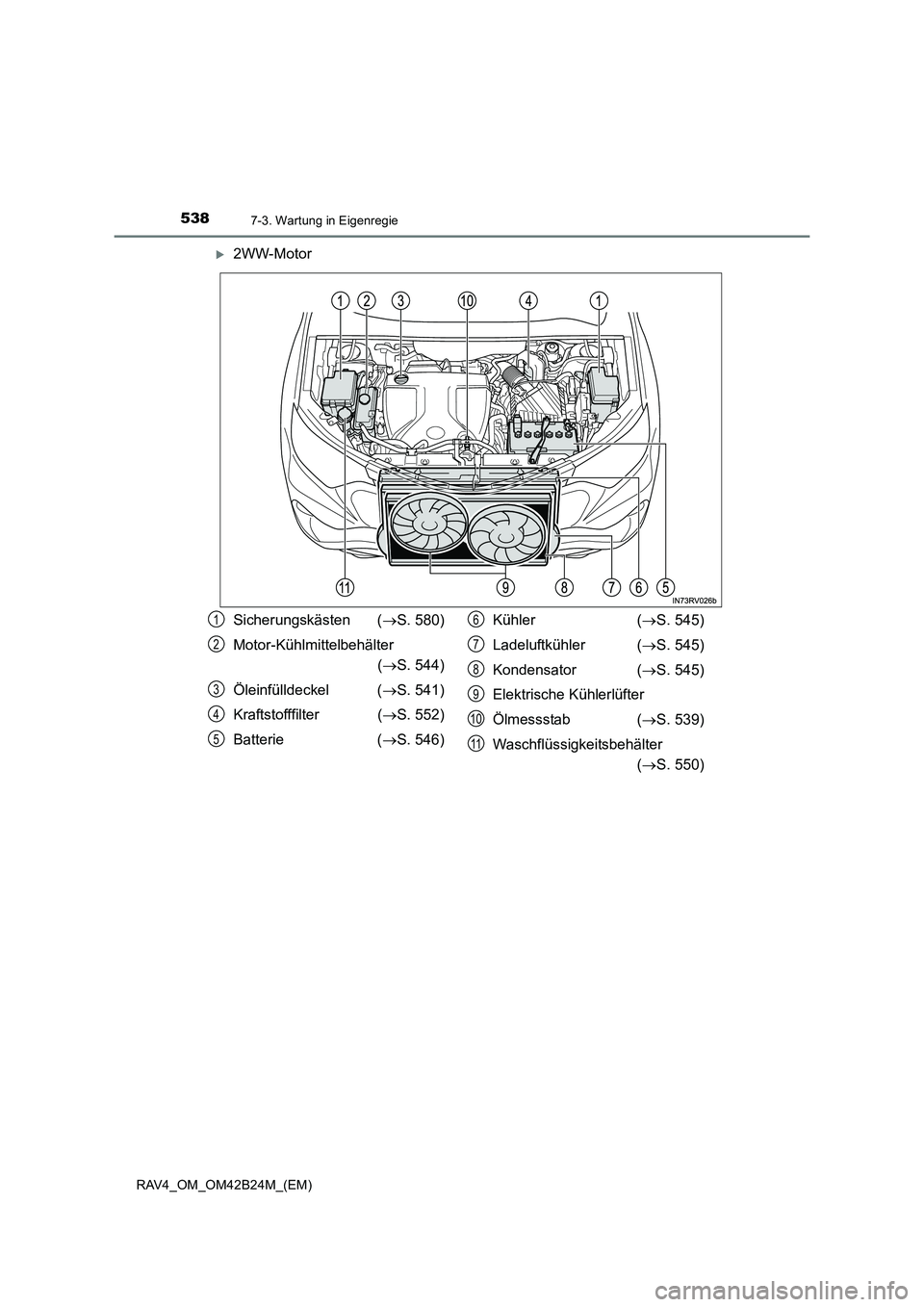

X2WW-Motor
Sicherungskästen (→S. 580)
Motor-Kühlmittelbehälter (→ S. 544)
Öleinfülldeckel ( →S. 541)
Kraftstofffilter ( →S. 552)
Batterie ( →S. 546) Kühler (
→S. 545)
Ladeluftkühler ( →S. 545)
Kondensator ( →S. 545)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 539)
Waschflüssigkeitsbehälter (→ S. 550)1
2
3
4
5
6
7
8
9
10
11

5397-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs

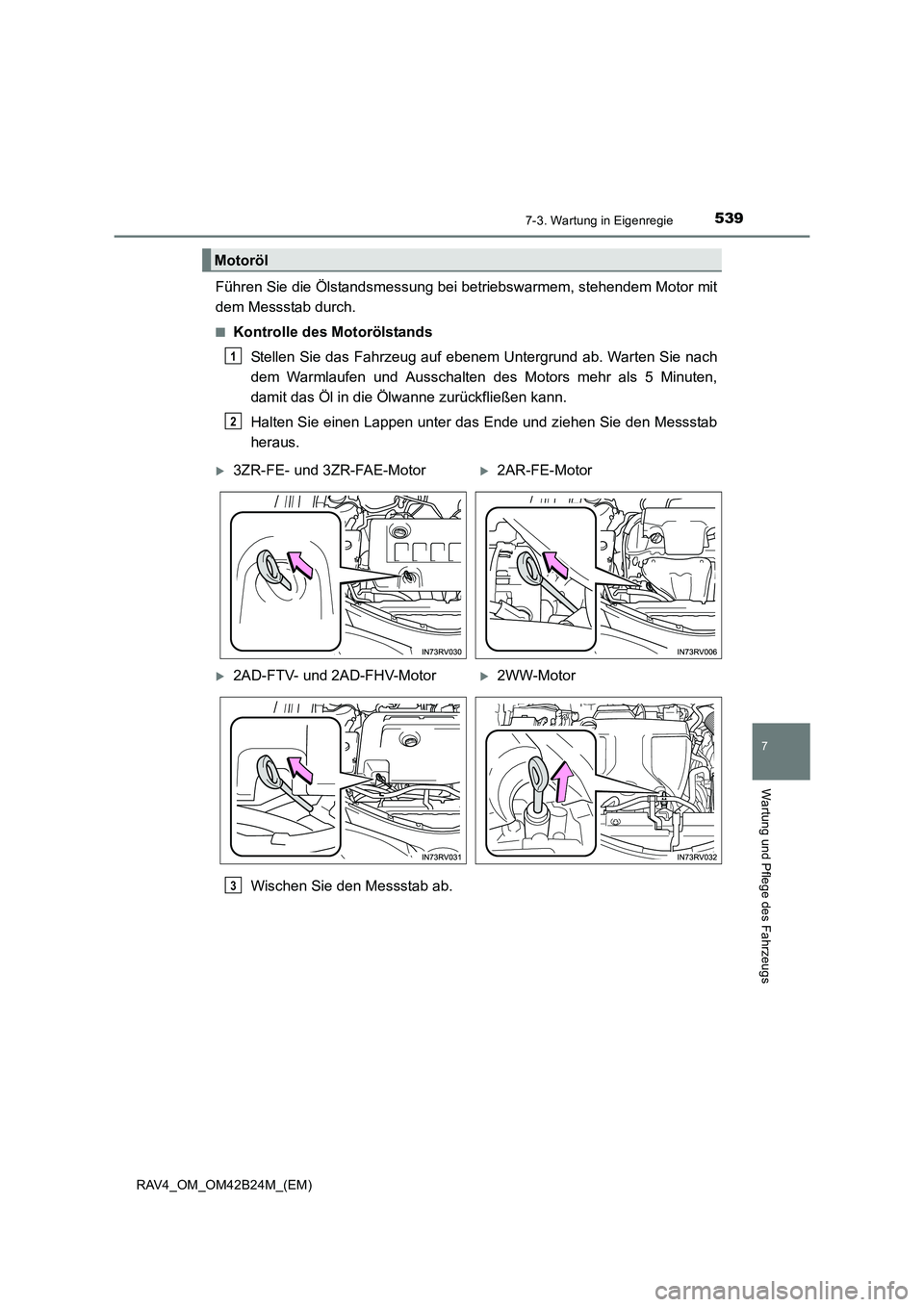

Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des MotorölstandsStellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen und Ausschalten des Motors mehr als 5 Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter das Ende und ziehen Sie den Messstab
heraus.
Wischen Sie den Messstab ab.
Motoröl
1
2
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X2AD-FTV- und 2AD-FHV-MotorX2WW-Motor
3

5407-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

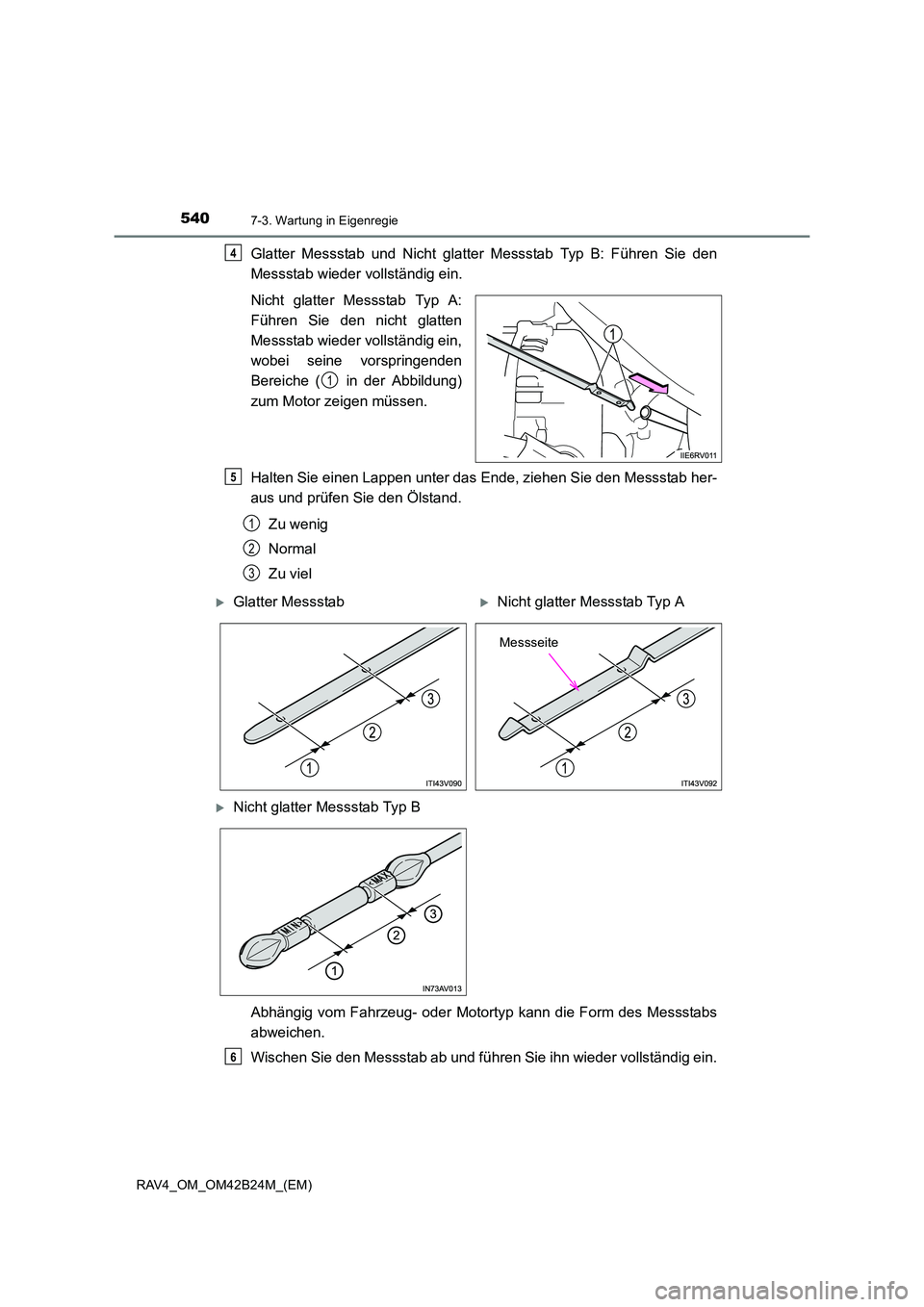

Glatter Messstab und Nicht glatter Messstab Typ B: Führen Sie den
Messstab wieder vollständig ein.
Nicht glatter Messstab Typ A:
Führen Sie den nicht glatten
Messstab wieder vollständig ein,
wobei seine vorspringenden
Bereiche ( in der Abbildung)
zum Motor zeigen müssen.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs
abweichen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.4
1
5
1
2
3
XGlatter MessstabXNicht glatter Messstab Typ A
XNicht glatter Messstab Typ B
Messseite
6
