TOYOTA RAV4 2016 Manual de utilização (in Portuguese)

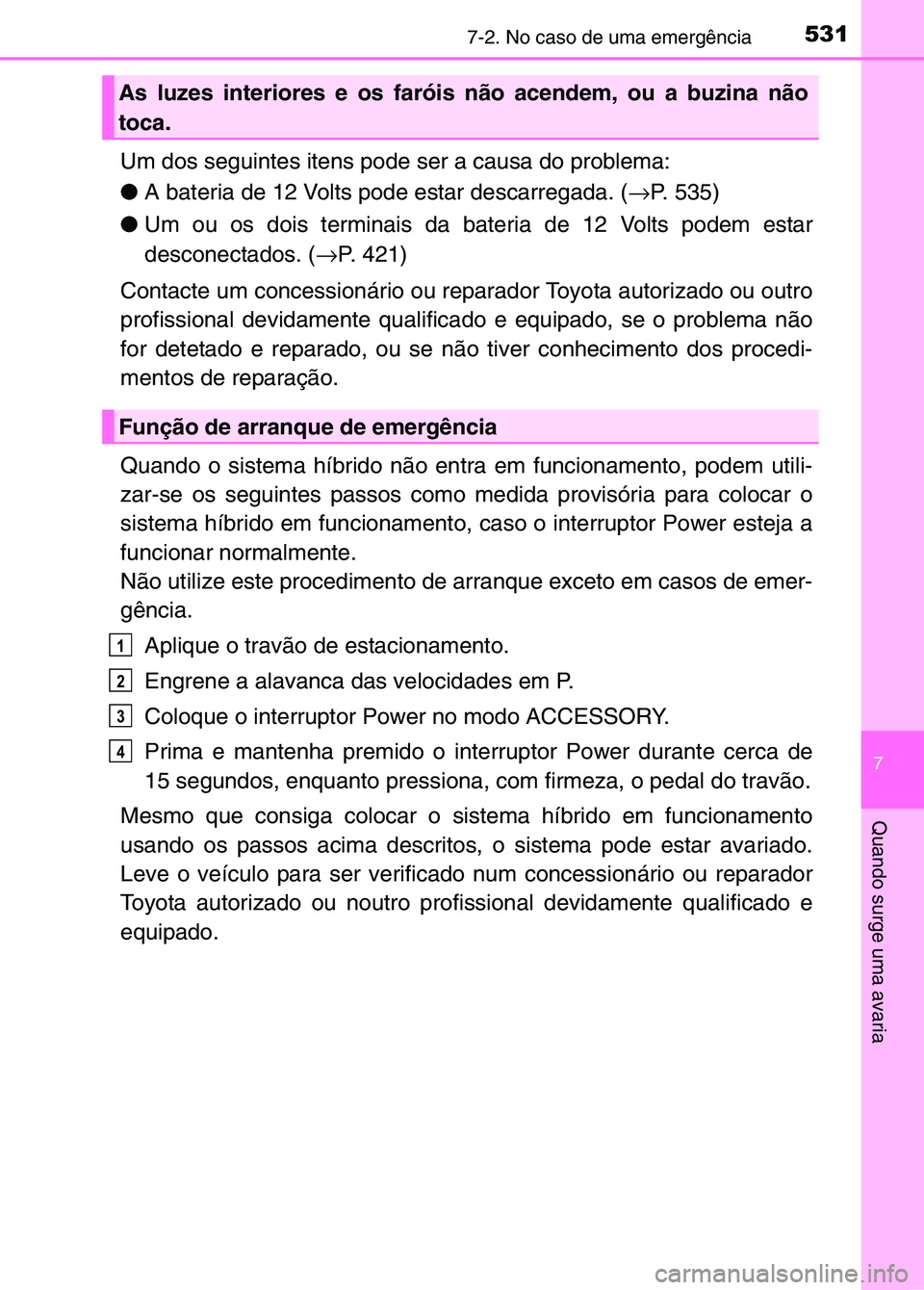

5317-2. No caso de uma emergência
7
Quando surge uma avaria
Um dos seguintes itens pode ser a causa do problema:
●A bateria de 12 Volts pode estar descarregada. ( →P. 535)
● Um ou os dois terminais da bateria de 12 Volts podem estar
desconectados. ( →P. 421)
Contacte um concessionário ou reparador Toyota autorizado ou outro
profissional devidamente qualificado e equipado, se o problema não
for detetado e reparado, ou se não tiver conhecimento dos procedi-
mentos de reparação.
Quando o sistema híbrido não entra em funcionamento, podem utili-
zar-se os seguintes passos como medida provisória para colocar o
sistema híbrido em funcionamento, caso o interruptor Power esteja a
funcionar normalmente.
Não utilize este procedimento de arranque exceto em casos de emer-
gência. Aplique o travão de estacionamento.
Engrene a alavanca das velocidades em P.
Coloque o interruptor Power no modo ACCESSORY.
Prima e mantenha premido o interruptor Power durante cerca de
15 segundos, enquanto pressiona, com firmeza, o pedal do travão.
Mesmo que consiga colocar o sistema híbrido em funcionamento
usando os passos acima descritos, o sistema pode estar avariado.
Leve o veículo para ser verificado num concessionário ou reparador
Toyota autorizado ou noutro profissional devidamente qualificado e
equipado.
As luzes interiores e os faróis não acendem, ou a buzina não
toca.
Função de arranque de emergência
1
2
3
4
sec_07-02.fm Page 531 Thursd ay, October 6, 2016 12:03 PM

5327-2. No caso de uma emergência

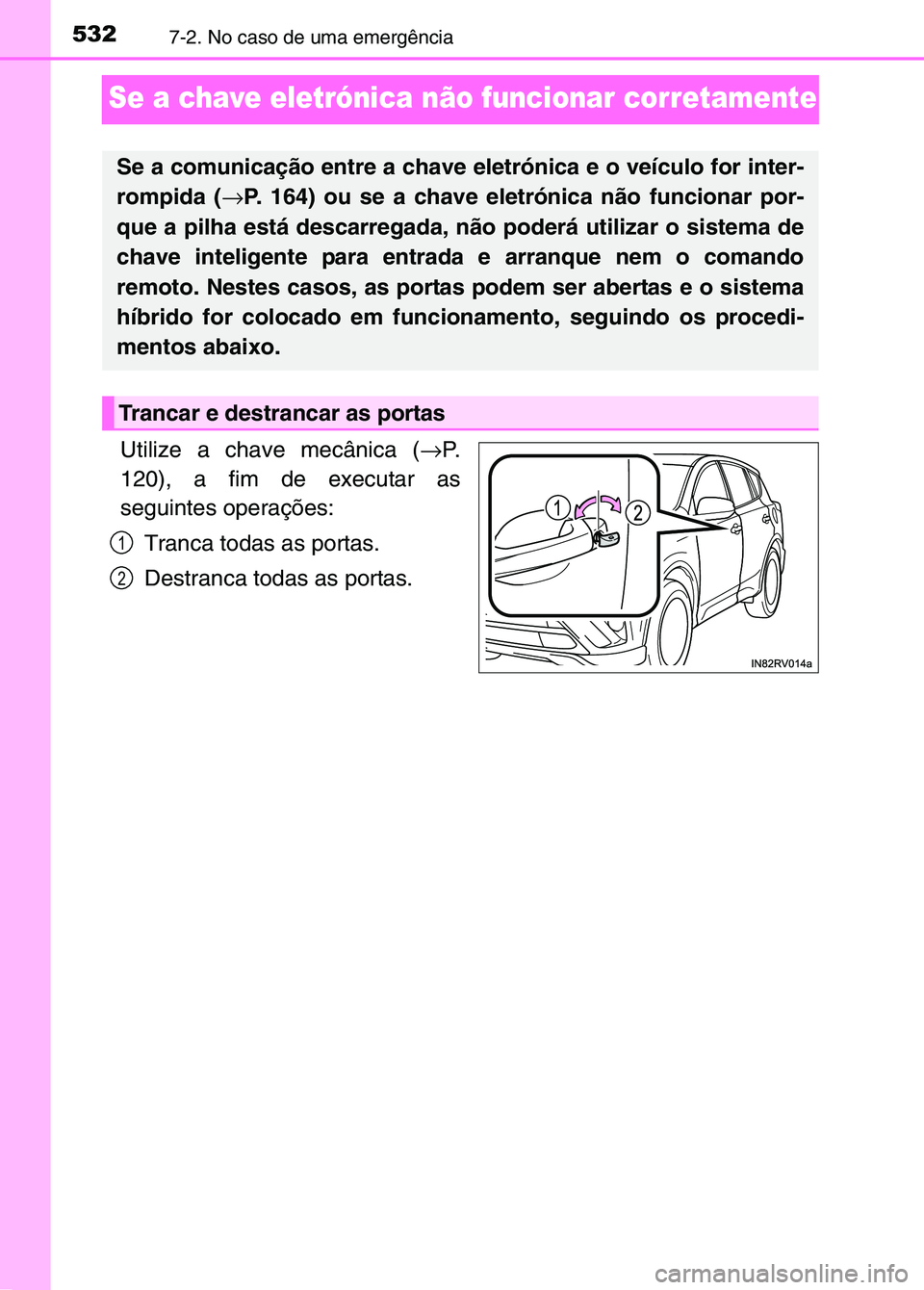

Se a chave eletrónica não funcionar corretamente
Utilize a chave mecânica (→P.
120), a fim de executar as
seguintes operações:
Tranca todas as portas.
Destranca todas as portas.
Se a comunicação entre a chave eletrónica e o veículo for in\
ter-
rompida ( →P. 164) ou se a chave eletrónica não funcionar por-
que a pilha está descarregada, não poderá utilizar o sistema de\
chave inteligente para entrada e arranque nem o comando
remoto. Nestes casos, as portas podem ser abertas e o sistema
híbrido for colocado em funcionamento, seguindo os procedi-
mentos abaixo.
Trancar e destrancar as portas
1
2
sec_07-02.fm Page 532 Thursd ay, October 6, 2016 12:03 PM

5337-2. No caso de uma emergência
7
Quando surge uma avaria

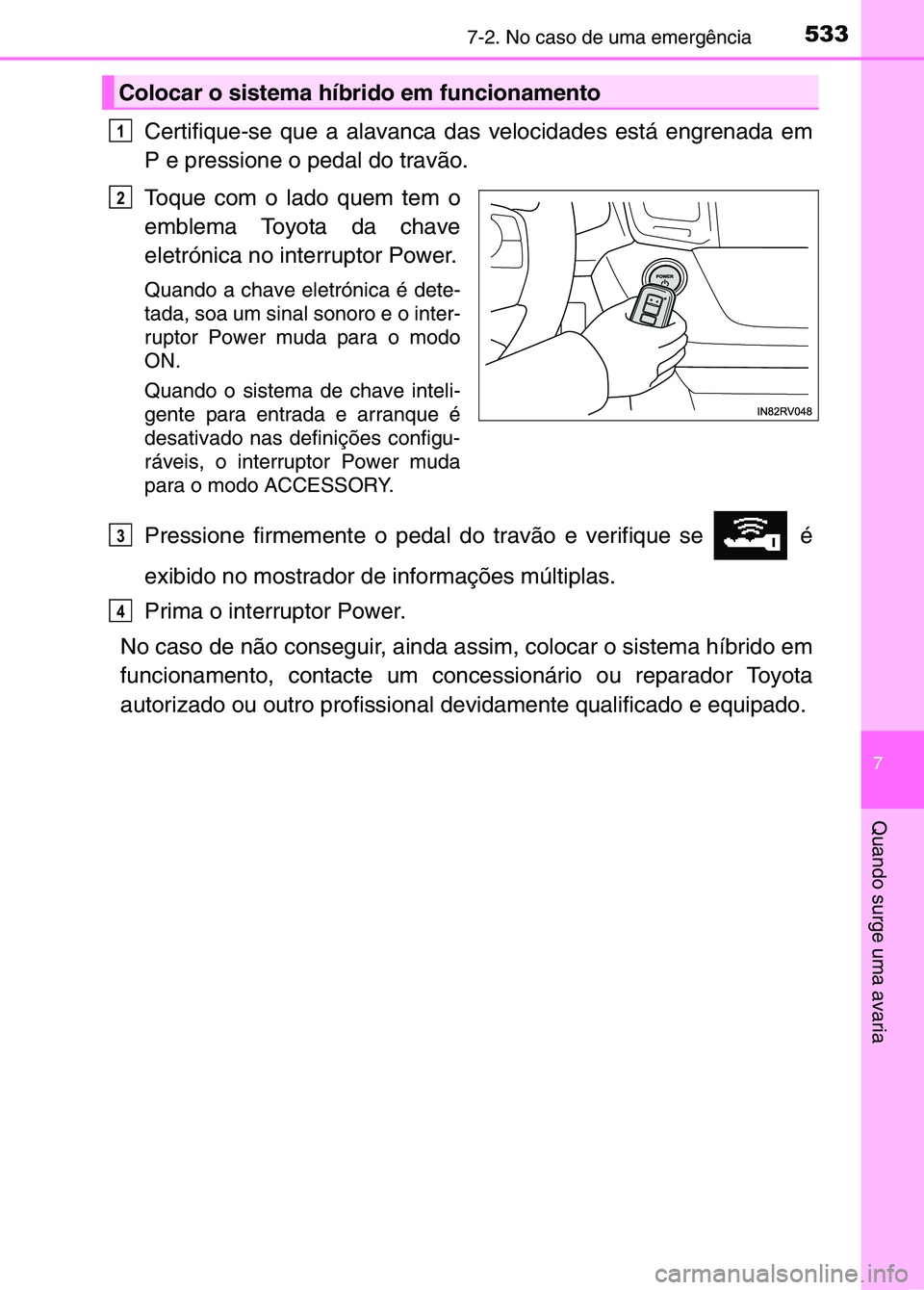

Certifique-se que a alavanca das velocidades está engrenada em
P e pressione o pedal do travão.
Toque com o lado quem tem o
emblema Toyota da chave
eletrónica no interruptor Power.
Quando a chave eletrónica é dete-
tada, soa um sinal sonoro e o inter-
ruptor Power muda para o modo
ON.
Quando o sistema de chave inteli-
gente para entrada e arranque é
desativado nas definições configu-
ráveis, o interruptor Power muda
para o modo ACCESSORY.
Pressione firmemente o pedal do travão e verifique se é
exibido no mostrador de informações múltiplas.
Prima o interruptor Power.
No caso de não conseguir, ainda assim, colocar o sistema híbrido em
funcionamento, contacte um concessionário ou reparador Toyota
autorizado ou outro profissional devidamente qualificado e equipado.
Colocar o sistema híbrido em funcionamento
1
2
3
4
sec_07-02.fm Page 533 Thursd ay, October 6, 2016 12:03 PM

5347-2. No caso de uma emergência

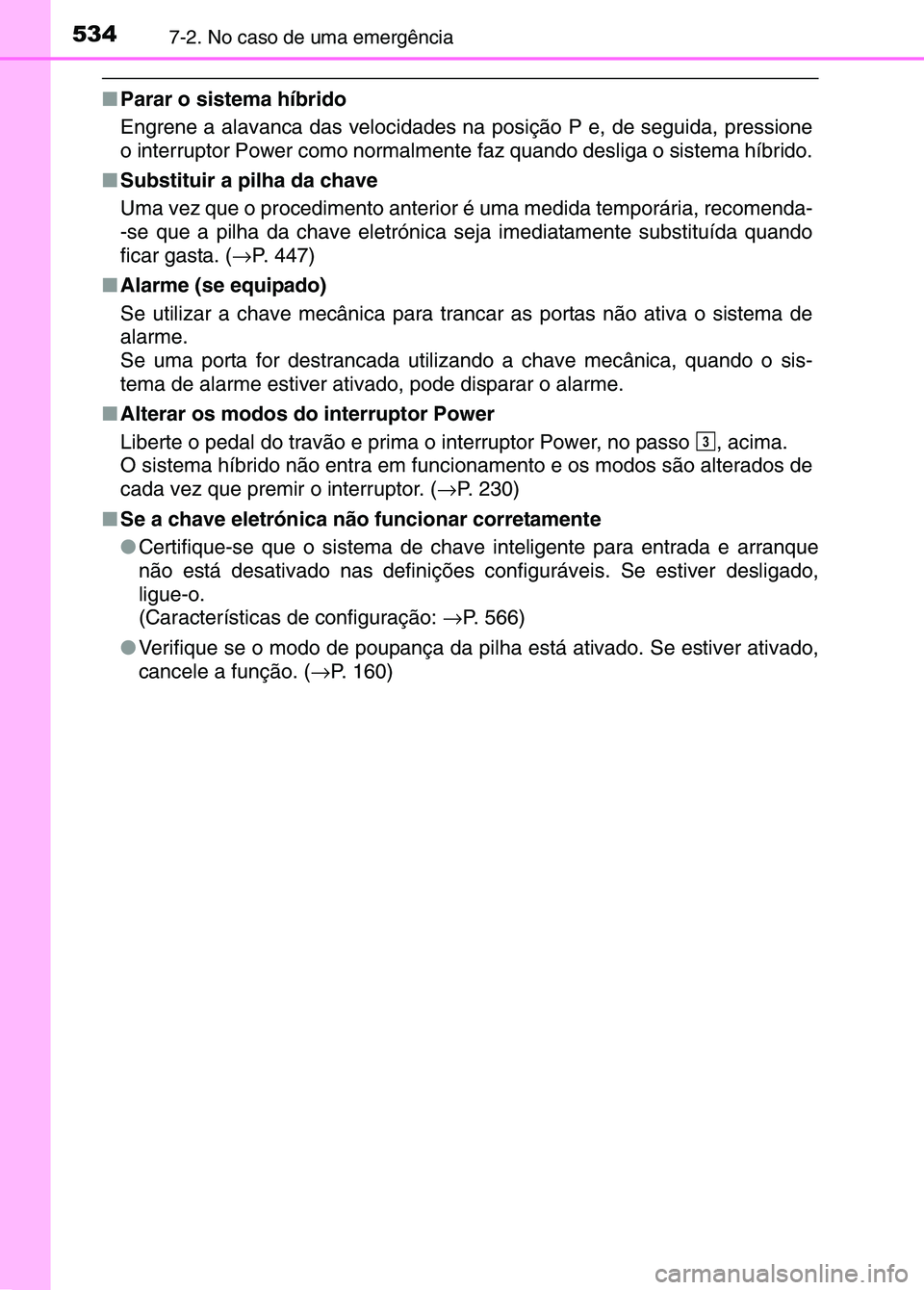

■Parar o sistema híbrido
Engrene a alavanca das velocidades na posição P e, de seguida, pressione
o interruptor Power como normalmente faz quando desliga o sistema híbrido.
■ Substituir a pilha da chave
Uma vez que o procedimento anterior é uma medida temporária, recom\
enda-
-se que a pilha da chave eletrónica seja imediatamente substituída quando
ficar gasta. ( →P. 447)
■ Alarme (se equipado)
Se utilizar a chave mecânica para trancar as portas não ativa o sistema de
alarme.
Se uma porta for destrancada utili zando a chave mecânica, quando o sis-
tema de alarme estiver ativado, pode disparar o alarme.
■ Alterar os modos do interruptor Power
Liberte o pedal do travão e prima o interruptor Power, no passo , acima.
O sistema híbrido não entra em funci onamento e os modos são alterados de
cada vez que premir o interruptor. ( →P. 230)
■ Se a chave eletrónica não funcionar corretamente
●Certifique-se que o sistema de chave inteligente para entrada e arranque
não está desativado nas definições conf iguráveis. Se estiver desligado,
ligue-o.
(Características de configuração: →P. 566)
● Verifique se o modo de poupança da pilha está ativado. Se estiver ativado,
cancele a função. ( →P. 160)
3
sec_07-02.fm Page 534 Thursd ay, October 6, 2016 12:03 PM

5357-2. No caso de uma emergência
7
Quando surge uma avaria

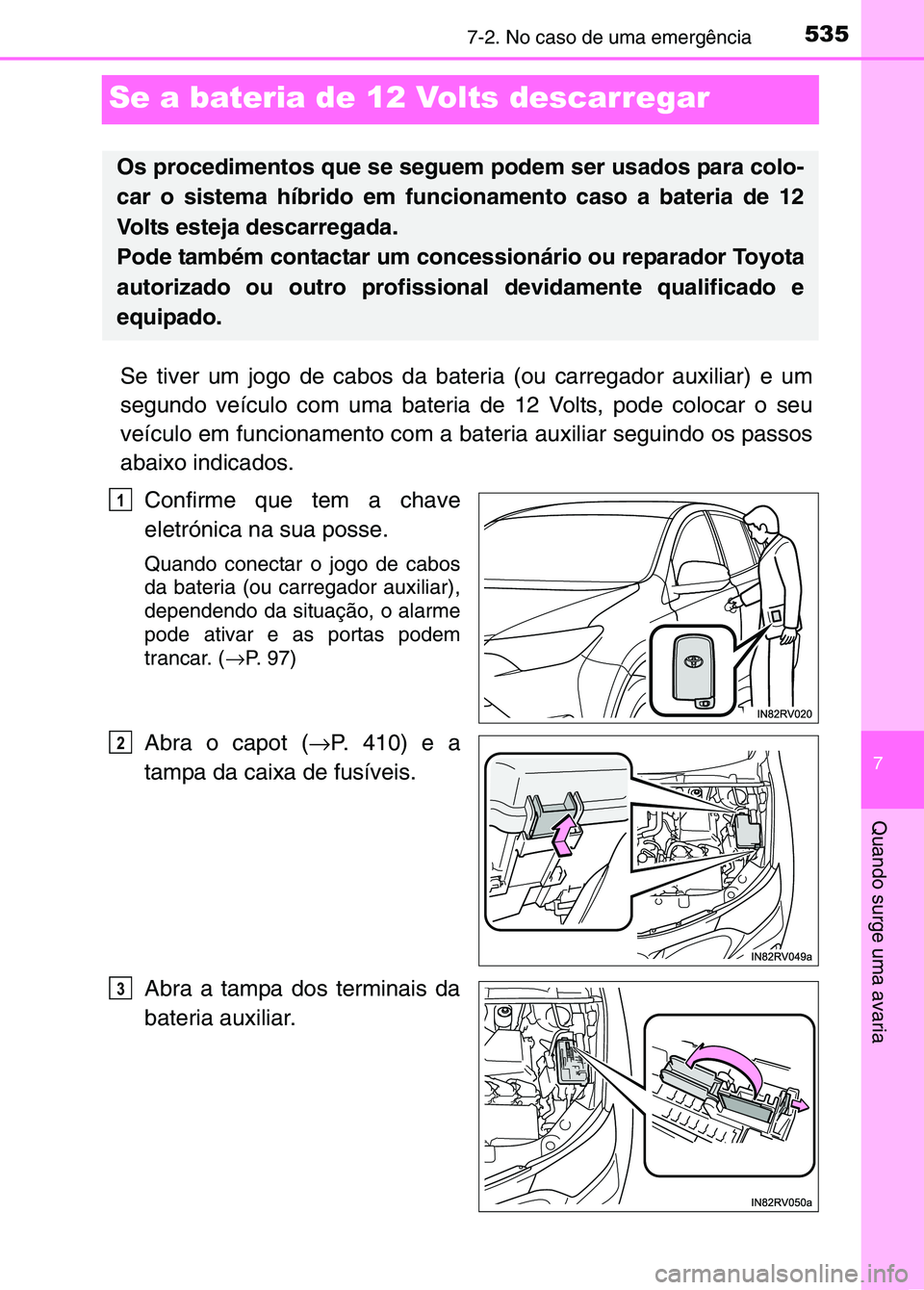

Se a bateria de 12 Volts descarregar
Se tiver um jogo de cabos da bateria (ou carregador auxiliar) e um
segundo veículo com uma bateria de 12 Volts, pode colocar o seu
veículo em funcionamento com a bateria auxiliar seguindo os passos
abaixo indicados.Confirme que tem a chave
eletrónica na sua posse.
Quando conectar o jogo de cabos
da bateria (ou carregador auxiliar),
dependendo da situação, o alarme
pode ativar e as portas podem
trancar. ( →P. 9 7 )
Abra o capot ( →P. 410) e a
tampa da caixa de fusíveis.
Abra a tampa dos terminais da
bateria auxiliar.
Os procedimentos que se seguem podem ser usados para colo-
car o sistema híbrido em funcionamento caso a bateria de 12
Volts esteja descarregada.
Pode também contactar um concessionário ou reparador Toyota
autorizado ou outro profissional devidamente qualificado e
equipado.
1
2
3
sec_07-02.fm Page 535 Thursd ay, October 6, 2016 12:03 PM

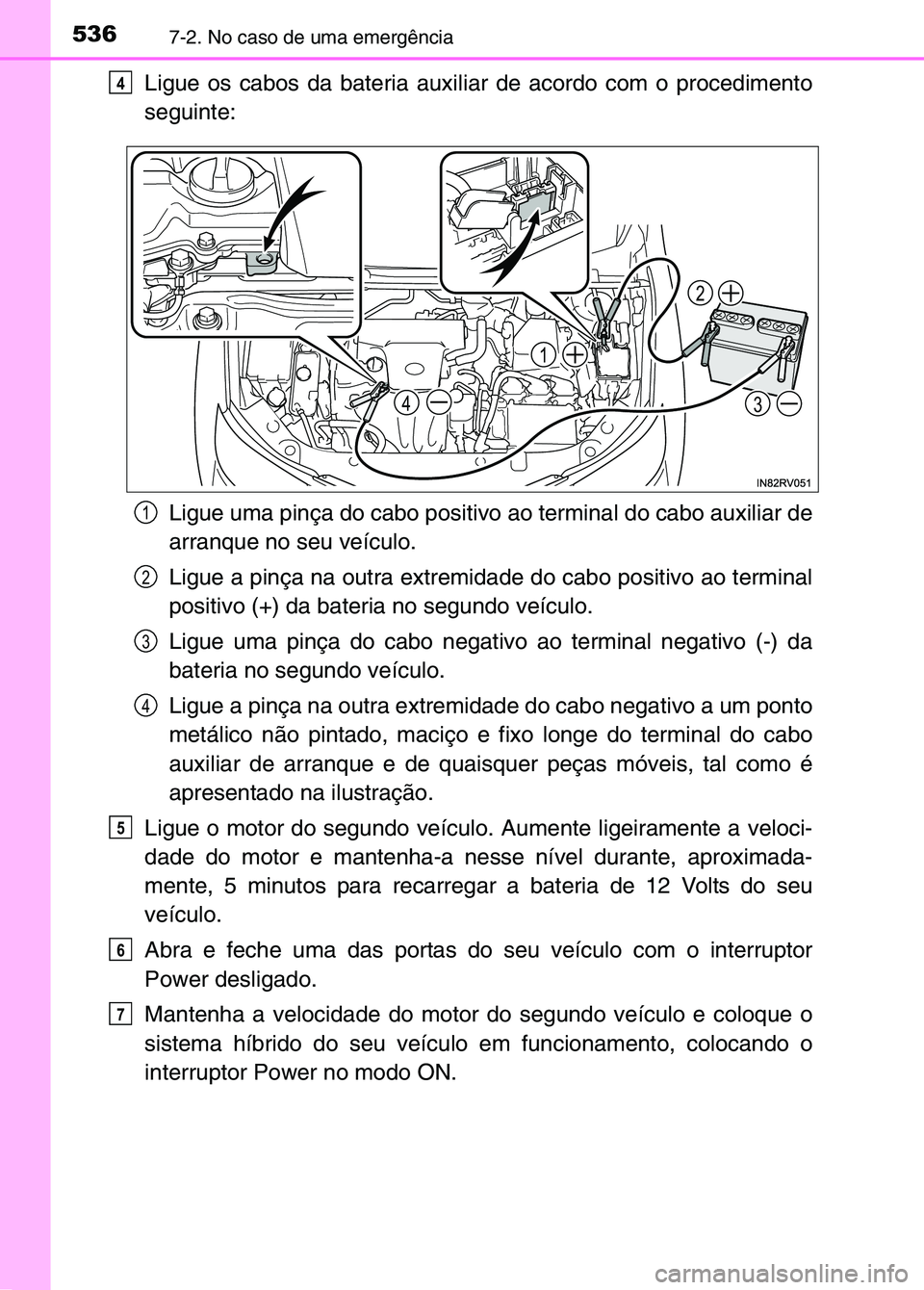

5367-2. No caso de uma emergência
Ligue os cabos da bateria auxiliar de acordo com o procedimento
seguinte:Ligue uma pinça do cabo positivo ao terminal do cabo auxiliar de
arranque no seu veículo.
Ligue a pinça na outra extremidade do cabo positivo ao terminal
positivo (+) da bateria no segundo veículo.
Ligue uma pinça do cabo negativo ao terminal negativo (-) da
bateria no segundo veículo.
Ligue a pinça na outra extremidade do cabo negativo a um ponto
metálico não pintado, maciço e fixo longe do terminal do cabo
auxiliar de arranque e de quaisquer peças móveis, tal como é
apresentado na ilustração.
Ligue o motor do segundo veículo. Aumente ligeiramente a veloci-
dade do motor e mantenha-a nesse nível durante, aproximada-
mente, 5 minutos para recarregar a bateria de 12 Volts do seu
veículo.
Abra e feche uma das portas do seu veículo com o interruptor
Power desligado.
Mantenha a velocidade do motor do segundo veículo e coloque o
sistema híbrido do seu veículo em funcionamento, colocando o
interruptor Power no modo ON.4
4
1
2
3
1
2
3
4
5
6
7
sec_07-02.fm Page 536 Thursd ay, October 6, 2016 12:03 PM

5377-2. No caso de uma emergência
7
Quando surge uma avaria

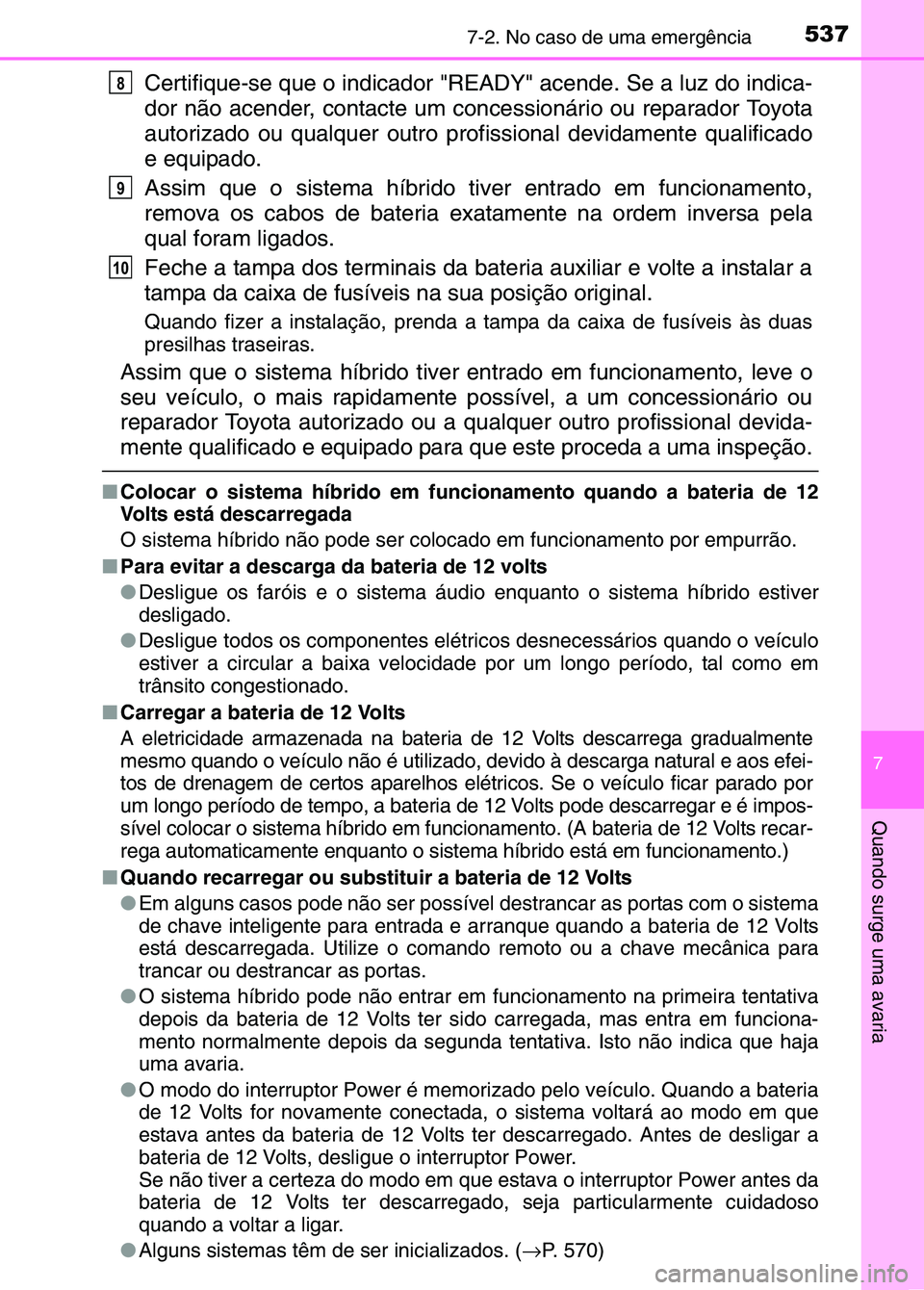

Certifique-se que o indicador "READY" acende. Se a luz do indica-
dor não acender, contacte um concessionário ou reparador Toyota
autorizado ou qualquer outro profissional devidamente qualificado
e equipado.
Assim que o sistema híbrido tiver entrado em funcionamento,
remova os cabos de bateria exatamente na ordem inversa pela
qual foram ligados.
Feche a tampa dos terminais da bateria auxiliar e volte a instalar a
tampa da caixa de fusíveis na sua posição original.
Quando fizer a instalação, prenda a tampa da caixa de fusíveis às duas
presilhas traseiras.
Assim que o sistema híbrido tiver entrado em funcionamento, leve o
seu veículo, o mais rapidamente possível, a um concessionário o\
u
reparador Toyota autorizado ou a qualquer outro profissional devida-
mente qualificado e equipado para que este proceda a uma inspeção.
■ Colocar o sistema híbrido em funcionamento quando a bateria de 12
Volts está descarregada
O sistema híbrido não pode ser coloca do em funcionamento por empurrão.
■ Para evitar a descarga da bateria de 12 volts
●Desligue os faróis e o sistema áudi o enquanto o sistema híbrido estiver
desligado.
● Desligue todos os componentes elétri cos desnecessários quando o veículo
estiver a circular a baixa velocidade por um longo período, tal como em
trânsito congestionado.
■ Carregar a bateria de 12 Volts
A eletricidade armazenada na bateria de 12 Volts descarrega gradualmente
mesmo quando o veículo não é utilizado, de vido à descarga natural e aos efei-
tos de drenagem de certos aparelhos elétricos. Se o veículo ficar parado por
um longo período de tempo, a bateria de 12 Volts pode descarregar e é impos-
sível colocar o sistema híbrido em func ionamento. (A bateria de 12 Volts recar-
rega automaticamente enquanto o sistema híbrido está em funcioname\
nto.)
■ Quando recarregar ou substituir a bateria de 12 Volts
●Em alguns casos pode não ser possível destrancar as portas com o sistema
de chave inteligente para entrada e arranque quando a bateria de 12 Volts
está descarregada. Utilize o comando remoto ou a chave mecânica para
trancar ou destrancar as portas.
● O sistema híbrido pode não entrar em fu ncionamento na primeira tentativa
depois da bateria de 12 Volts ter si do carregada, mas entra em funciona-
mento normalmente depois da segunda t entativa. Isto não indica que haja
uma avaria.
● O modo do interruptor Power é memoriza do pelo veículo. Quando a bateria
de 12 Volts for novamente conectada, o sistema voltará ao modo em que
estava antes da bateria de 12 Volts ter descarregado. Antes de desligar a
bateria de 12 Volts, desligue o interruptor Power.
Se não tiver a certeza do modo em que estava o interruptor Power antes da
bateria de 12 Volts ter descarregado, seja particularmente cuidadoso
quando a voltar a ligar.
● Alguns sistemas têm de ser inicializados. ( →P. 570)
8
9
10
sec_07-02.fm Page 537 Thursd ay, October 6, 2016 12:03 PM

5387-2. No caso de uma emergência

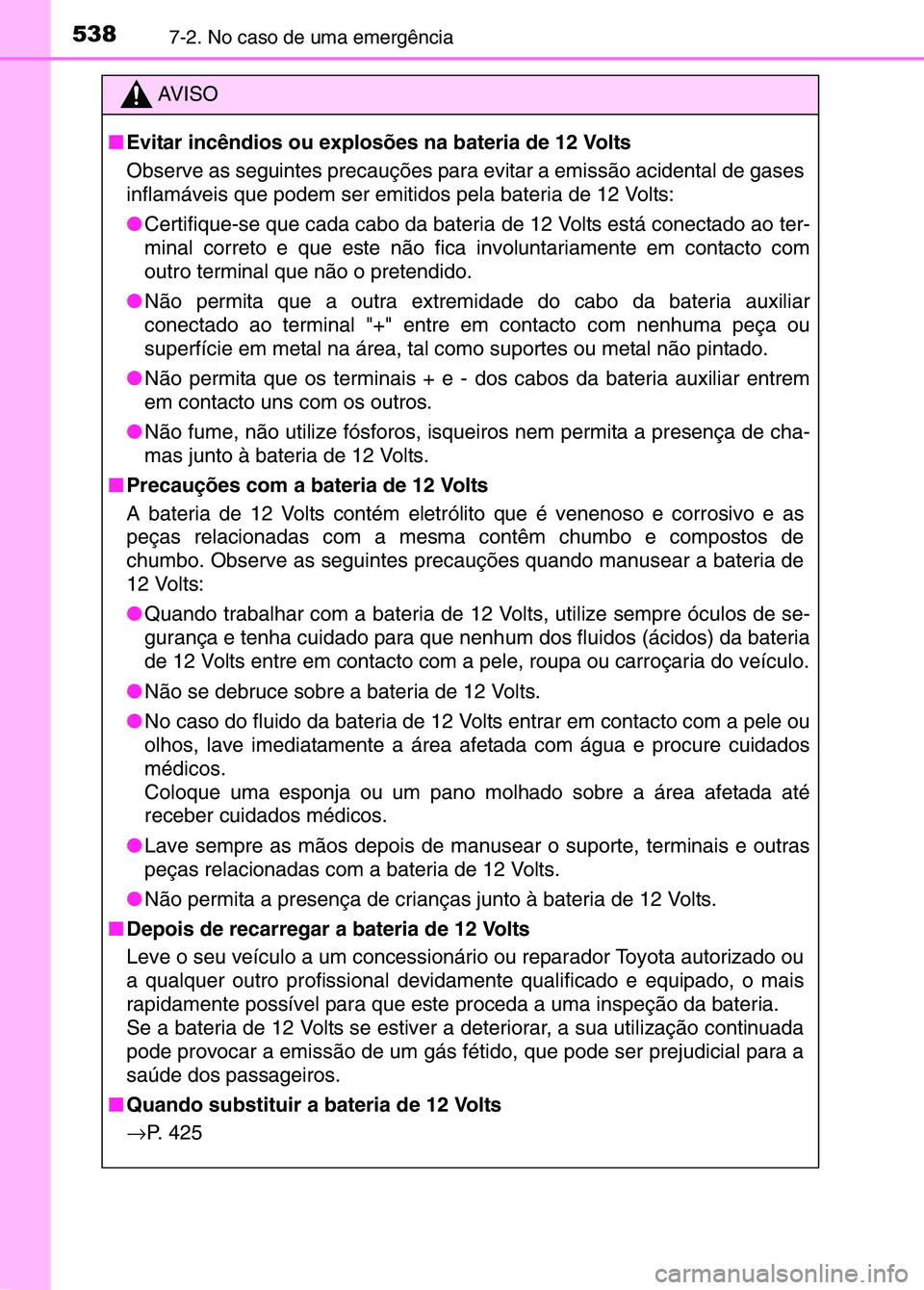

AV I S O
■ Evitar incêndios ou explosões na bateria de 12 Volts
Observe as seguintes precauções para evitar a emissão acidental de gases
inflamáveis que podem ser emitidos pela bateria de 12 Volts:
● Certifique-se que cada cabo da bateri a de 12 Volts está conectado ao ter-
minal correto e que este não fica in voluntariamente em contacto com
outro terminal que não o pretendido.
● Não permita que a outra extremid ade do cabo da bateria auxiliar
conectado ao terminal "+" entre em contacto com nenhuma peça ou
superfície em metal na área, tal como suportes ou metal não pintado.
● Não permita que os terminais + e - dos cabos da bateria auxiliar entrem
em contacto uns com os outros.
● Não fume, não utilize fósforos, isque iros nem permita a presença de cha-
mas junto à bateria de 12 Volts.
■ Precauções com a bateria de 12 Volts
A bateria de 12 Volts contém elet rólito que é venenoso e corrosivo e as
peças relacionadas com a mesma contêm chumbo e compostos de
chumbo. Observe as seguintes prec auções quando manusear a bateria de
12 Volts:
● Quando trabalhar com a bateria de 12 Volt s, utilize sempre óculos de se-
gurança e tenha cuidado para que nenh um dos fluidos (ácidos) da bateria
de 12 Volts entre em contacto com a pele, roupa ou carroçaria do veículo.
● Não se debruce sobre a bateria de 12 Volts.
● No caso do fluido da bateria de 12 Volts entrar em contacto com a pele ou
olhos, lave imediatamente a área afetada com água e procure cuidados
médicos.
Coloque uma esponja ou um pano molhado sobre a área afetada até
receber cuidados médicos.
● Lave sempre as mãos depois de manus ear o suporte, terminais e outras
peças relacionadas com a bateria de 12 Volts.
● Não permita a presença de crianç as junto à bateria de 12 Volts.
■ Depois de recarregar a bateria de 12 Volts
Leve o seu veículo a um concessionár io ou reparador Toyota autorizado ou
a qualquer outro profissional devidamente qualificado e equipado, o mais
rapidamente possível para que este proceda a uma inspeção da bateria.
Se a bateria de 12 Volts se estiver a deteriorar, a sua utilização continuada
pode provocar a emissão de um gás fé tido, que pode ser prejudicial para a
saúde dos passageiros.
■ Quando substituir a bateria de 12 Volts
→ P. 425
sec_07-02.fm Page 538 Thursd ay, October 6, 2016 12:03 PM

5397-2. No caso de uma emergência
7
Quando surge uma avaria

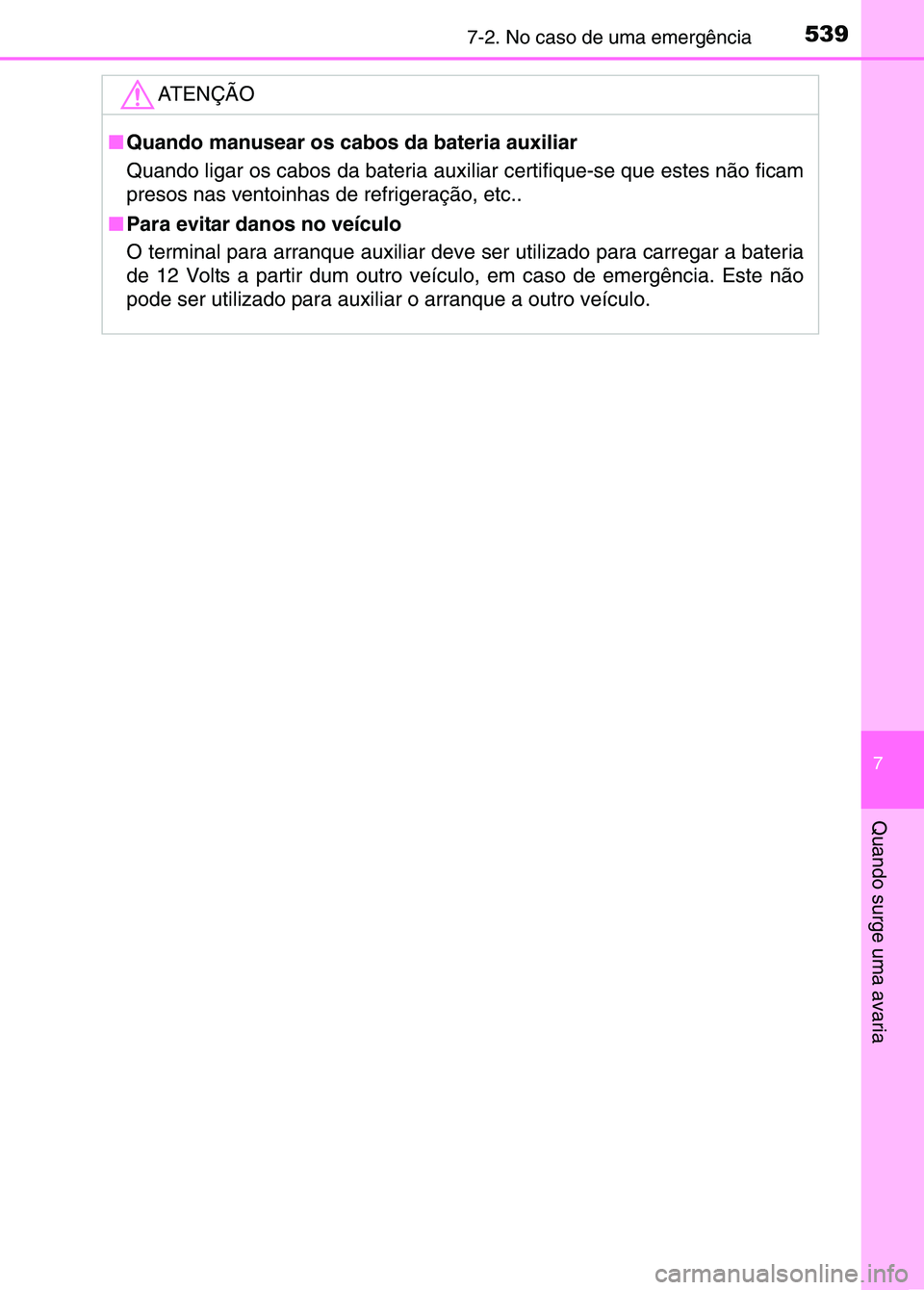

ATENÇÃO
■Quando manusear os cabos da bateria auxiliar
Quando ligar os cabos da bateria auxi liar certifique-se que estes não ficam
presos nas ventoinhas de refrigeração, etc..
■ Para evitar danos no veículo
O terminal para arranque auxiliar deve ser utilizado para carregar a bateria
de 12 Volts a partir dum outro veíc ulo, em caso de emergência. Este não
pode ser utilizado para auxilia r o arranque a outro veículo.
sec_07-02.fm Page 539 Thursday, October 6, 2016 12:03 PM

5407-2. No caso de uma emergência

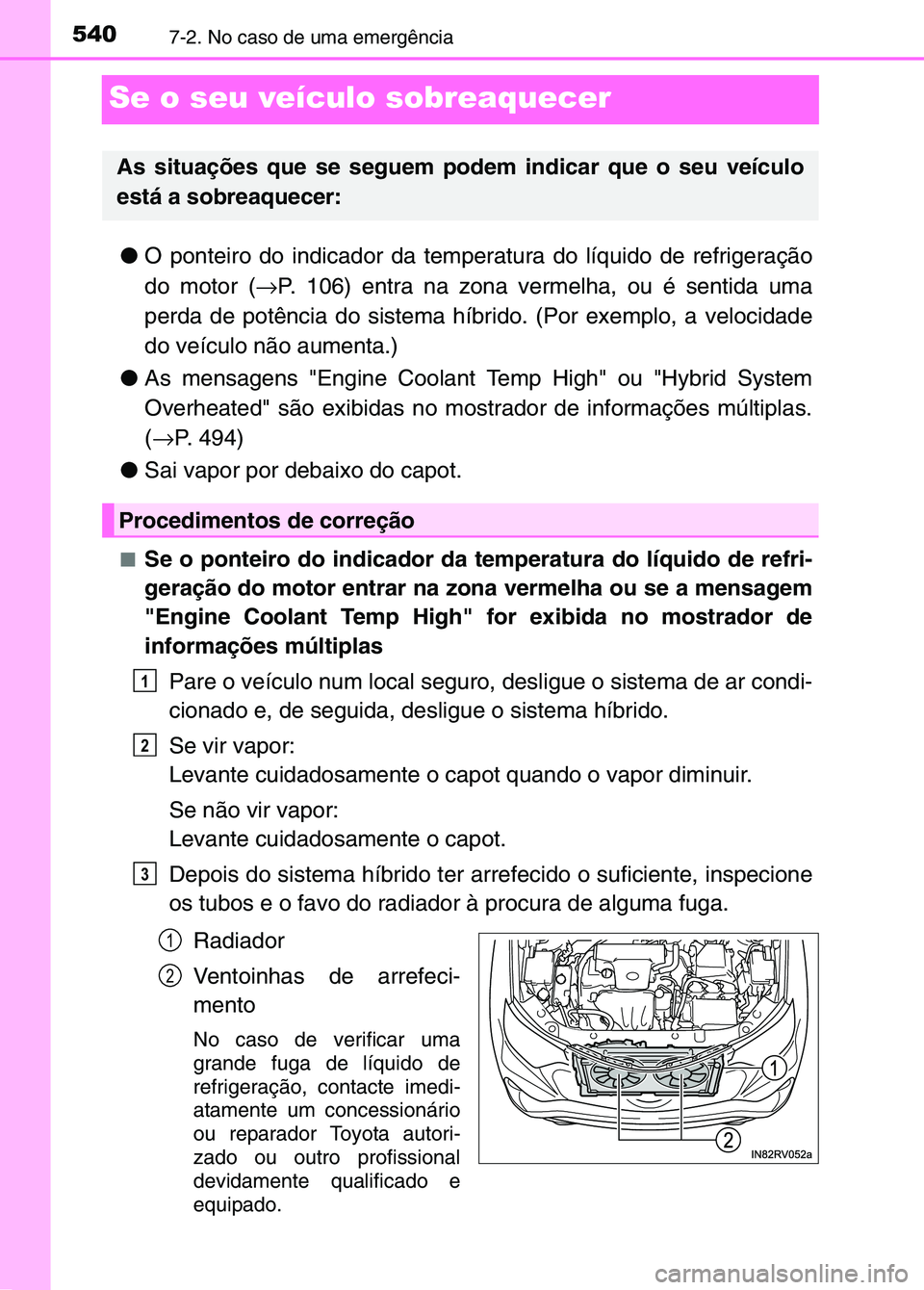

Se o seu veículo sobreaquecer
●O ponteiro do indicador da temperatura do líquido de refrigeraçã\
o
do motor ( →P. 106) entra na zona vermelha, ou é sentida uma
perda de potência do sistema híbrido. (Por exemplo, a velocidade
do veículo não aumenta.)
● As mensagens "Engine Coolant Temp High" ou "Hybrid System
Overheated" são exibidas no mostrador de informações múltipl\
as.
(→ P. 494)
● Sai vapor por debaixo do capot.
■Se o ponteiro do indicador da temperatura do líquido de refri-
geração do motor entrar na zona vermelha ou se a mensagem
"Engine Coolant Temp High" for exibida no mostrador de
informações múltiplas
Pare o veículo num local seguro, desligue o sistema de ar condi-
cionado e, de seguida, desligue o sistema híbrido.
Se vir vapor:
Levante cuidadosamente o capot quando o vapor diminuir.
Se não vir vapor:
Levante cuidadosamente o capot.
Depois do sistema híbrido ter arrefecido o suficiente, inspecione
os tubos e o favo do radiador à procura de alguma fuga.
Radiador
Ventoinhas de arrefeci-
mento
No caso de verificar uma
grande fuga de líquido de
refrigeração, contacte imedi-
atamente um concessionário
ou reparador Toyota autori-
zado ou outro profissional
devidamente qualificado e
equipado.
As situações que se seguem podem indicar que o seu veículo
está a sobreaquecer:
Procedimentos de correção
1
2
3
1
2
sec_07-02.fm Page 540 Thursd ay, October 6, 2016 12:03 PM
