2114-1. Před jízdou
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

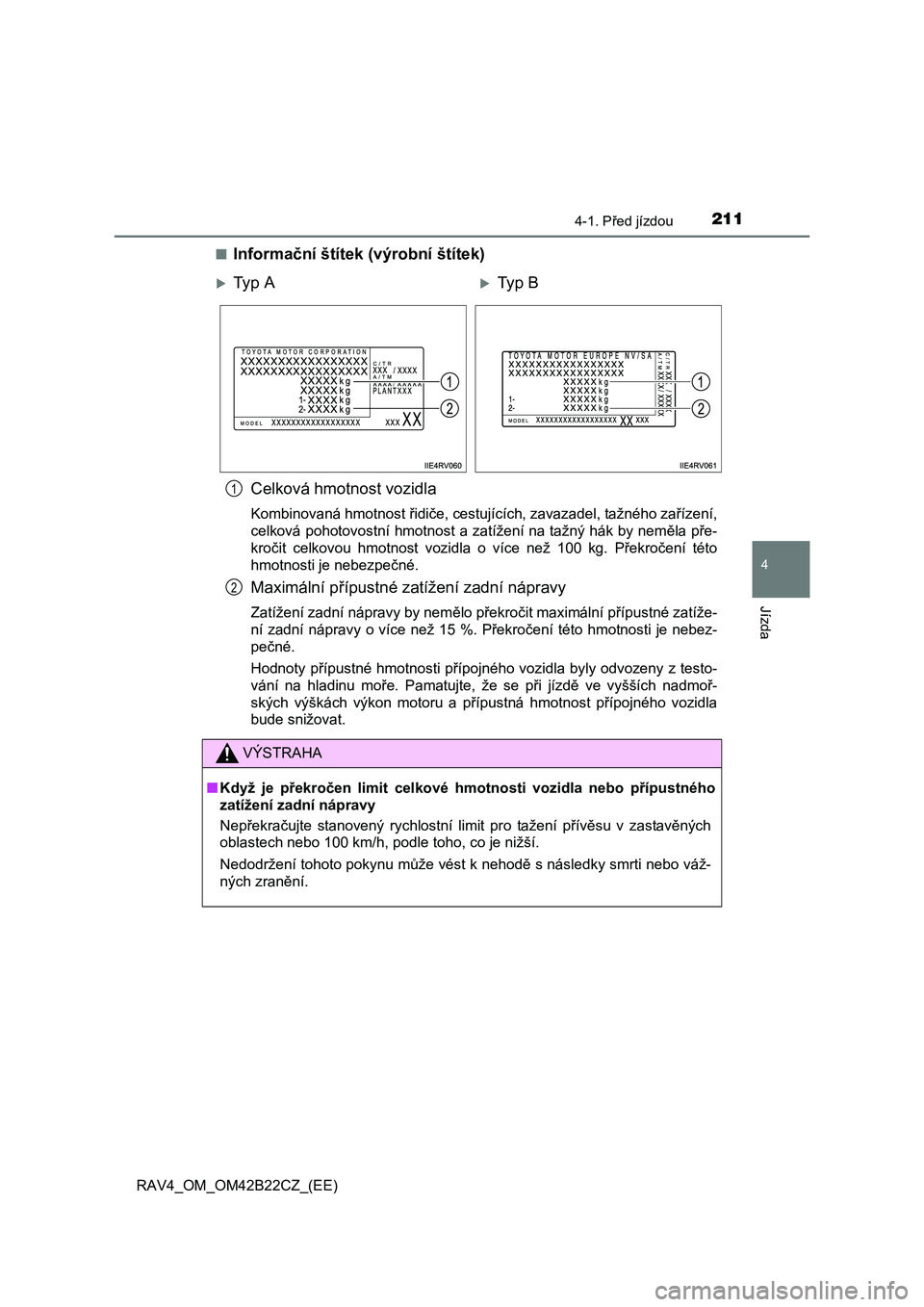

■Informa ční štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného zařízení,
celková pohotovostní hmotnost a zatížení na tažný hák by nem ěla pře-
kro čit celkovou hmotnost vozidla o více než 100 kg. Překročení této
hmotnosti je nebezpe čné.
Maximální přípustné zatížení zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné zatíže-
ní zadní nápravy o více než 15 %. P řekročení této hmotnosti je nebez-
pe čné.
Hodnoty p řípustné hmotnosti přípojného vozidla byly odvozeny z testo-
vání na hladinu mo ře. Pamatujte, že se při jízdě ve vyšších nadmoř-
ských výškách výkon motoru a p řípustná hmotnost přípojného vozidla
bude snižovat.
Ty p ATy p B
VÝSTRAHA
■ Když je překročen limit celkové hmotnosti vozidla nebo přípustného
zatížení zadní nápravy
Nep řekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.
Nedodržení tohoto pokynu m ůže vést k nehodě s následky smrti nebo váž-
ných zran ění.
1
2

2124-1. Před jízdou
RAV4_OM_OM42B22CZ_(EE)

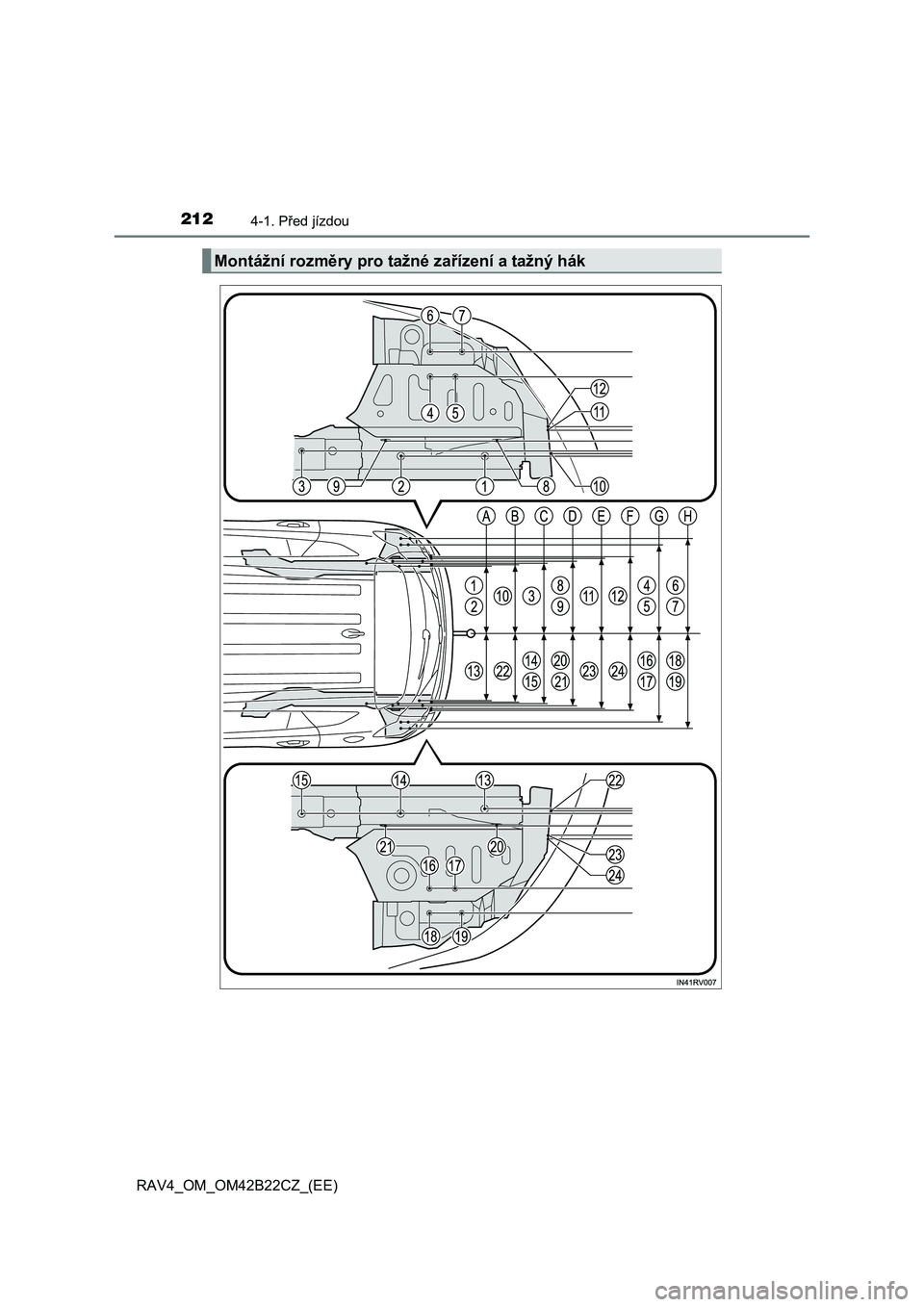

Montážní rozměry pro tažné zařízení a tažný hák

2134-1. Před jízdou
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

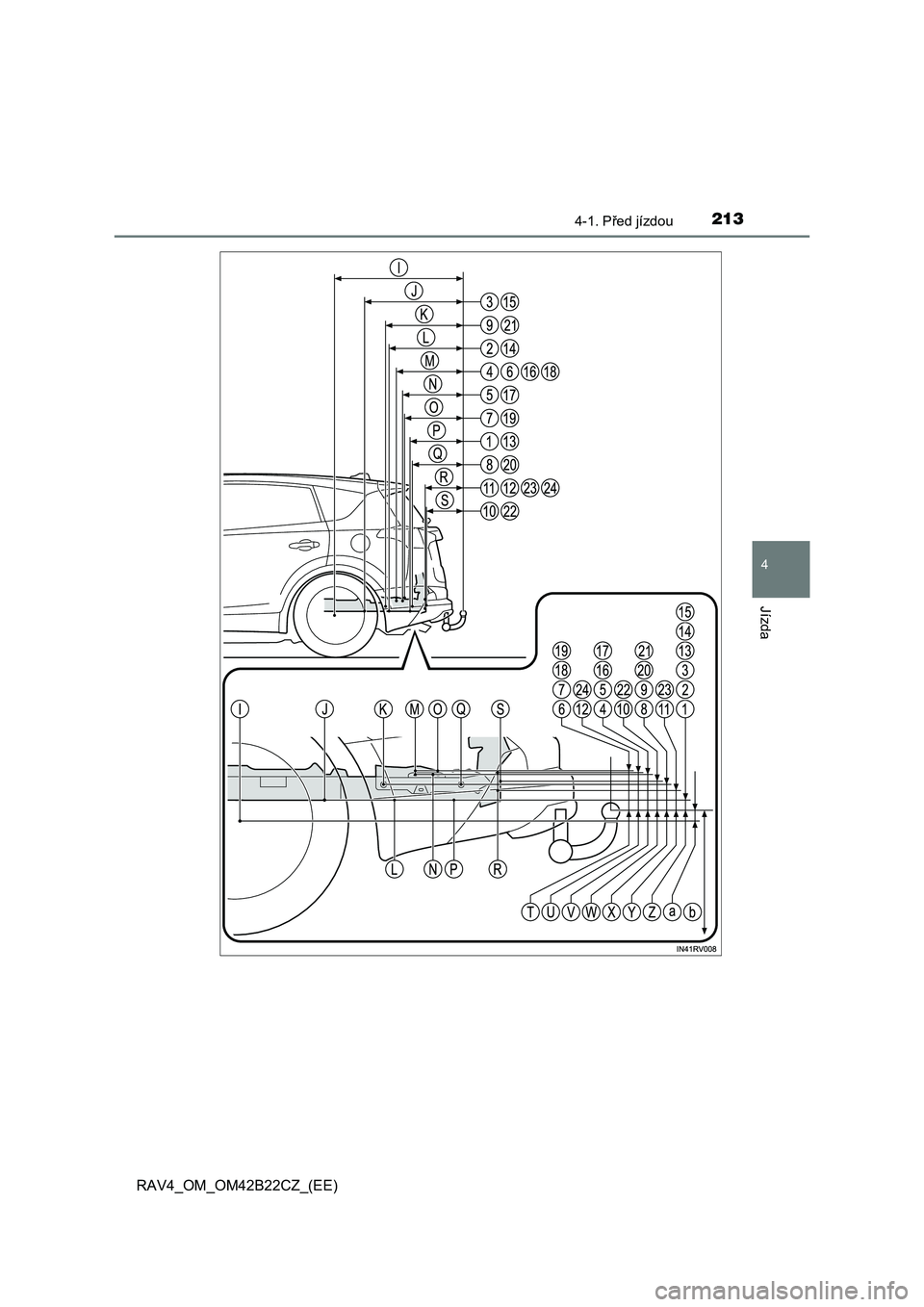

2144-1. Před jízdou
RAV4_OM_OM42B22CZ_(EE)

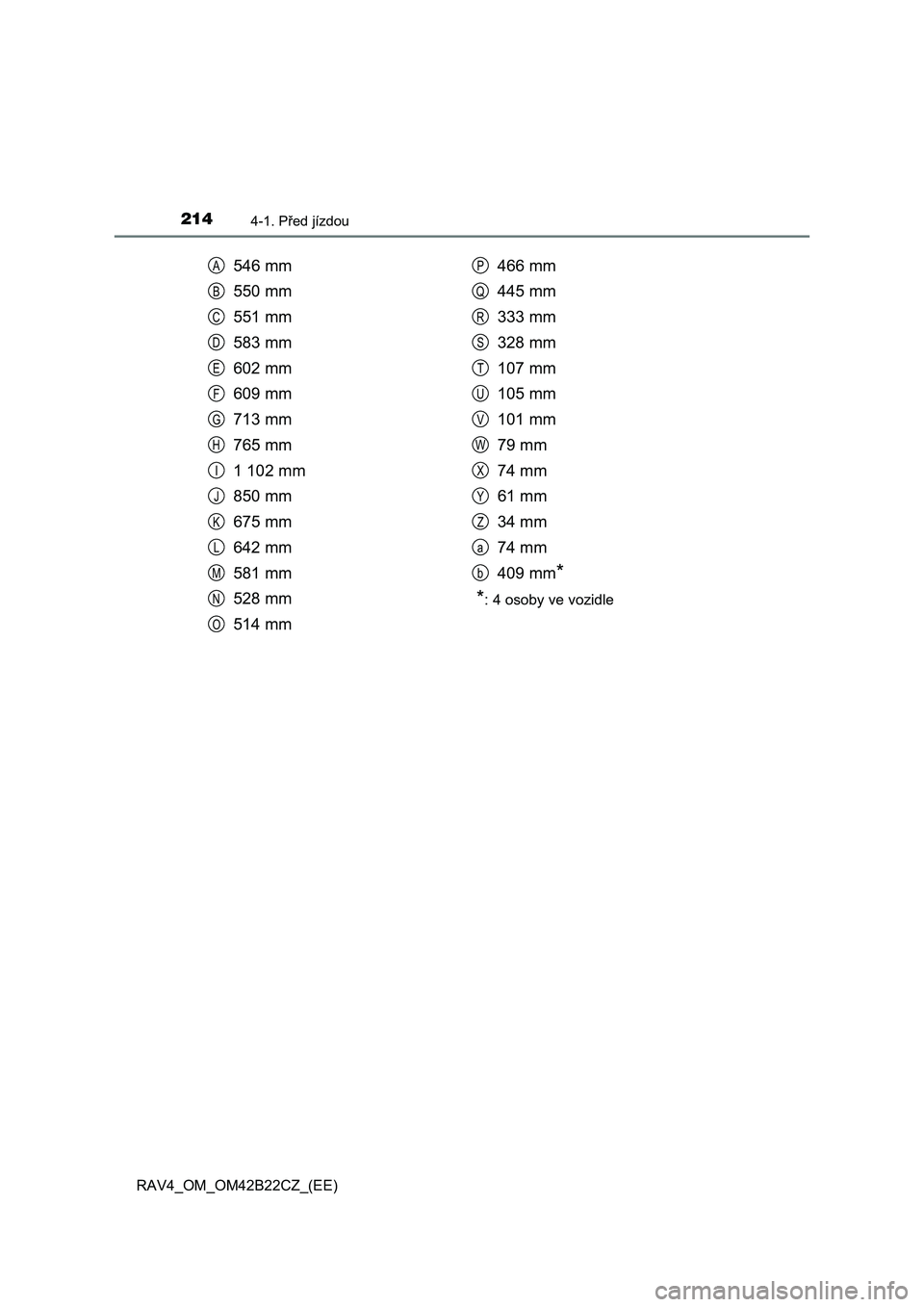

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm
466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm*
*: 4 osoby ve vozidle
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

2154-1. Před jízdou
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

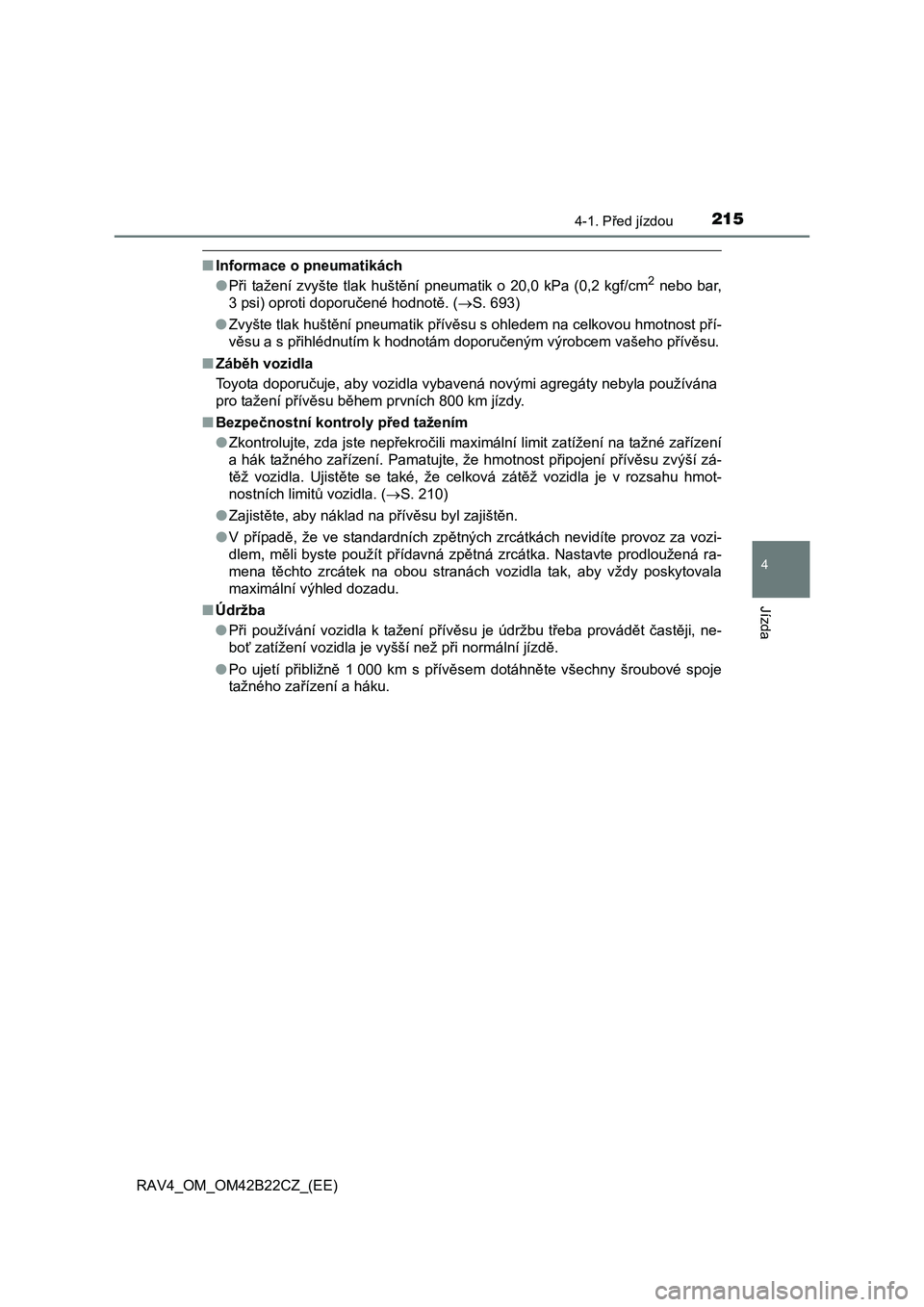

■Informace o pneumatikách
● Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporu čené hodnotě. (S. 693)
● Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
v ěsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■ Záběh vozidla
Toyota doporu čuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení p řívěsu během prvních 800 km jízdy.
■ Bezpečnostní kontroly před tažením
● Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného za řízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
t ěž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limit ů vozidla. (S. 210)
● Zajistěte, aby náklad na přívěsu byl zajištěn.
● V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, m ěli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena t ěchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■ Údržba
● Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
bo ť zatížení vozidla je vyšší než při normální jízdě.
● Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného za řízení a háku.

2164-1. Před jízdou
RAV4_OM_OM42B22CZ_(EE)

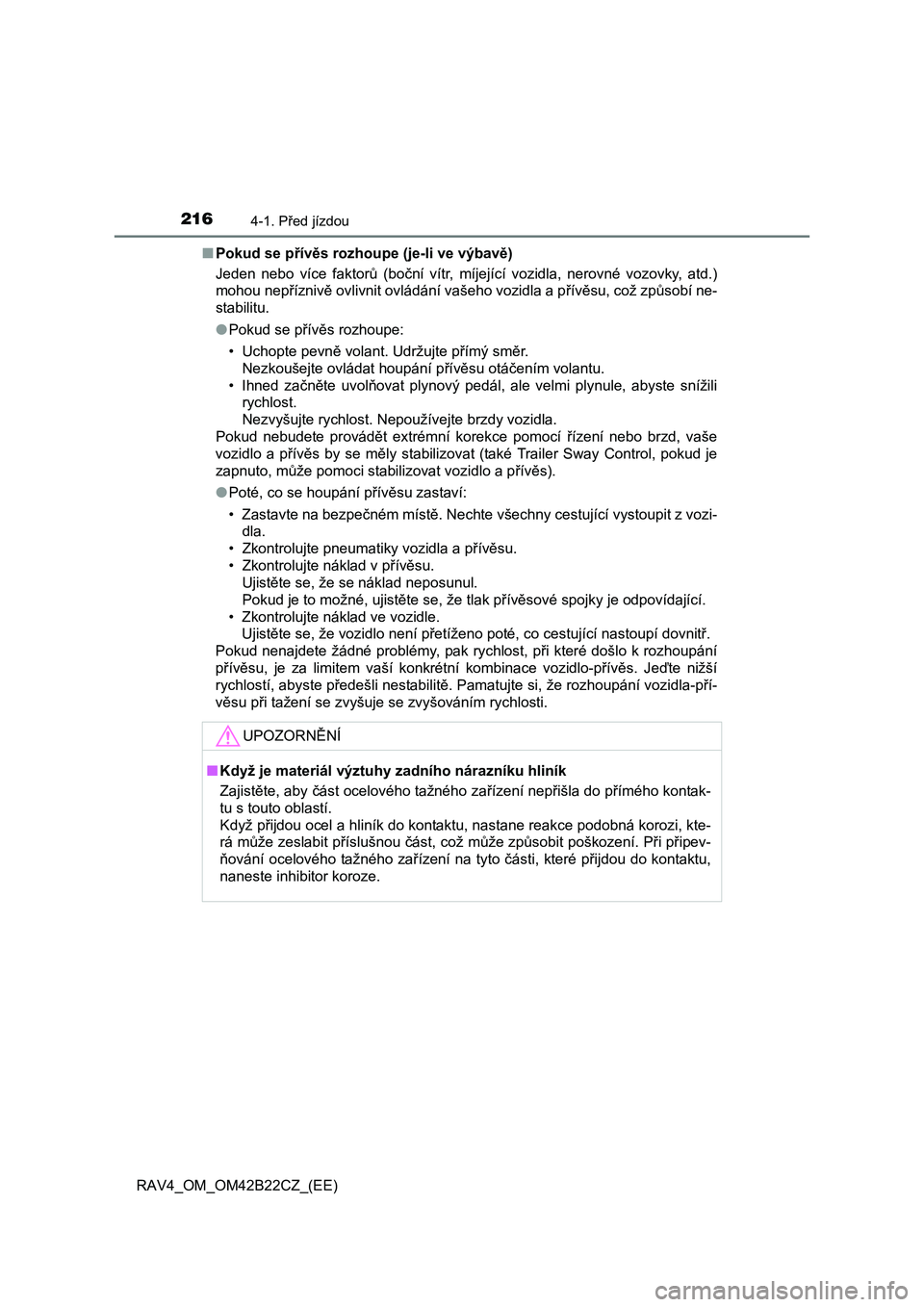

■ Pokud se přívěs rozhoupe (je-li ve výbavě)
Jeden nebo více faktor ů (boční vítr, míjející vozidla, nerovné vozovky, atd.)
mohou nep říznivě ovlivnit ovládání vašeho vozidla a přívěsu, což způsobí ne-
stabilitu.
● Pokud se přívěs rozhoupe:
• Uchopte pevn ě volant. Udržujte přímý směr.
Nezkoušejte ovládat houpání p řívěsu otáčením volantu.
• Ihned za čněte uvolňovat plynový pedál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy vozidla.
Pokud nebudete provád ět extrémní korekce pomocí řízení nebo brzd, vaše
vozidlo a p řívěs by se měly stabilizovat (také Trailer Sway Control, pokud je
zapnuto, m ůže pomoci stabilizovat vozidlo a přívěs).
● Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpe čném místě. Nechte všechny cestující vystoupit z vozi-
dla.
• Zkontrolujte pneumatiky vozidla a p řívěsu.
• Zkontrolujte náklad v p řívěsu.
Ujist ěte se, že se náklad neposunul.
Pokud je to možné, ujist ěte se, že tlak přívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujist ěte se, že vozidlo není přetíženo poté, co cestující nastoupí dovnitř.
Pokud nenajdete žádné problémy, pak rychlost, p ři které došlo k rozhoupání
p řívěsu, je za limitem vaší konkrétní kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste p ředešli nestabilitě. Pamatujte si, že rozhoupání vozidla-pří-
v ěsu při tažení se zvyšuje se zvyšováním rychlosti.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajist ěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když p řijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá m ůže zeslabit příslušnou část, což může způsobit poškození. Při připev-
ň ování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

2174-1. Před jízdou
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

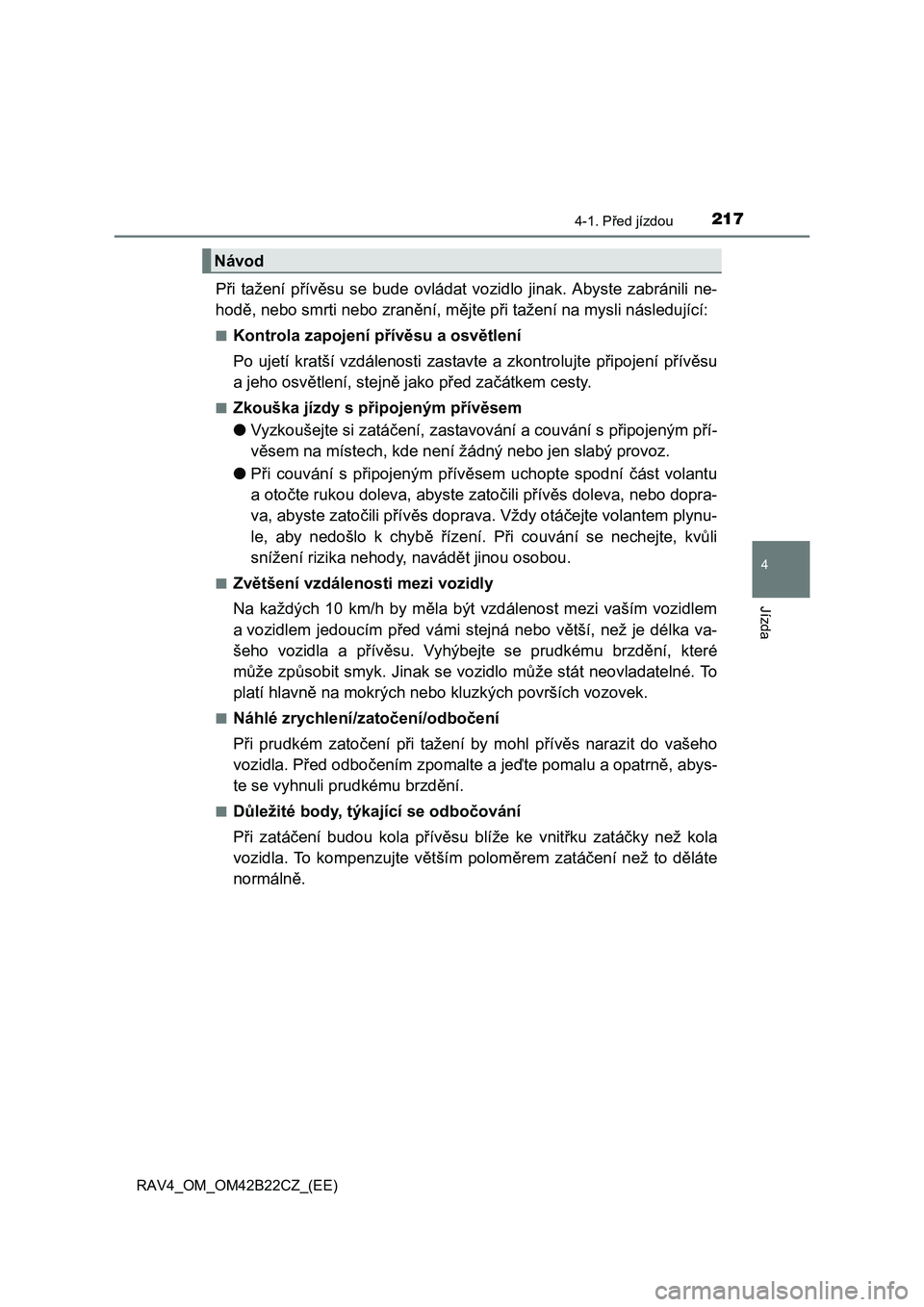

Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hod ě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte p řipojení přívěsu
a jeho osv ětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
● Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
v ěsem na místech, kde není žádný nebo jen slabý provoz.
● Při couvání s připojeným přívěsem uchopte spodní část volantu
a oto čte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zato čili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chyb ě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navád ět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by m ěla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím p řed vámi stejná nebo větší, než je délka va-
šeho vozidla a p řívěsu. Vyhýbejte se prudkému brzdění, které
m ůže způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavn ě na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
P ři prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. P řed odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzd ění.
■Důležité body, týkající se odbočování
P ři zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte v ětším poloměrem zatáčení než to děláte
normáln ě.
Návod

2184-1. Před jízdou
RAV4_OM_OM42B22CZ_(EE)
■D ůležité body, týkající se stability
Pohyb vozidla zp ůsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se m ůže také rozhoupat při před-
jížd ění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned za čněte plynule zpomalovat pomalým
brzd ěním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
P řed změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a p řívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Vozidla s automatickou převodovkou (s režimem S)
Z d ůvodu udržení účinnosti brzdění motorem, když používáte brzdě-
ní motorem, nepoužívejte p řevodovku v D. Pokud je v režimu S, po-
loha za řazeného rozsahu řazení musí být 4 nebo nižší. (S. 234)
Vozidla s automatickou převodovkou (s režimem M)
Z d ůvodu udržení účinnosti brzdění motorem, když používáte brz-
d ění motorem, nepoužívejte převodovku v D. Pokud je v režimu M,
poloha za řazeného převodového stupně musí být 4 nebo nižší.
( S. 240, 241)
Vozidla s Multidrive
Z d ůvodu udržení účinnosti brzdění motorem, když používáte brz-
d ění motorem, nepoužívejte převodovku v D. Poloha zařazeného
p řevodového stupně musí být 4 nebo nižší v 7stupňovém sportov-
ním sekven čním režimu řazení. (S. 248, 249)
Vozidla s manuální převodovkou
Z d ůvodu udržení účinnosti brzdění motorem a výkonu systému do-
bíjení, když používáte brzd ění motorem, nepoužívejte převodovku
na 4. p řevodový stupeň nebo vyšší pro motory 2AD-FTV, 2AD-FHV
a 2WW, a 5. p řevodový stupeň nebo vyšší pro motory 3ZR-FE
a 3ZR-FAE. ( S. 253)

2194-1. Před jízdou
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

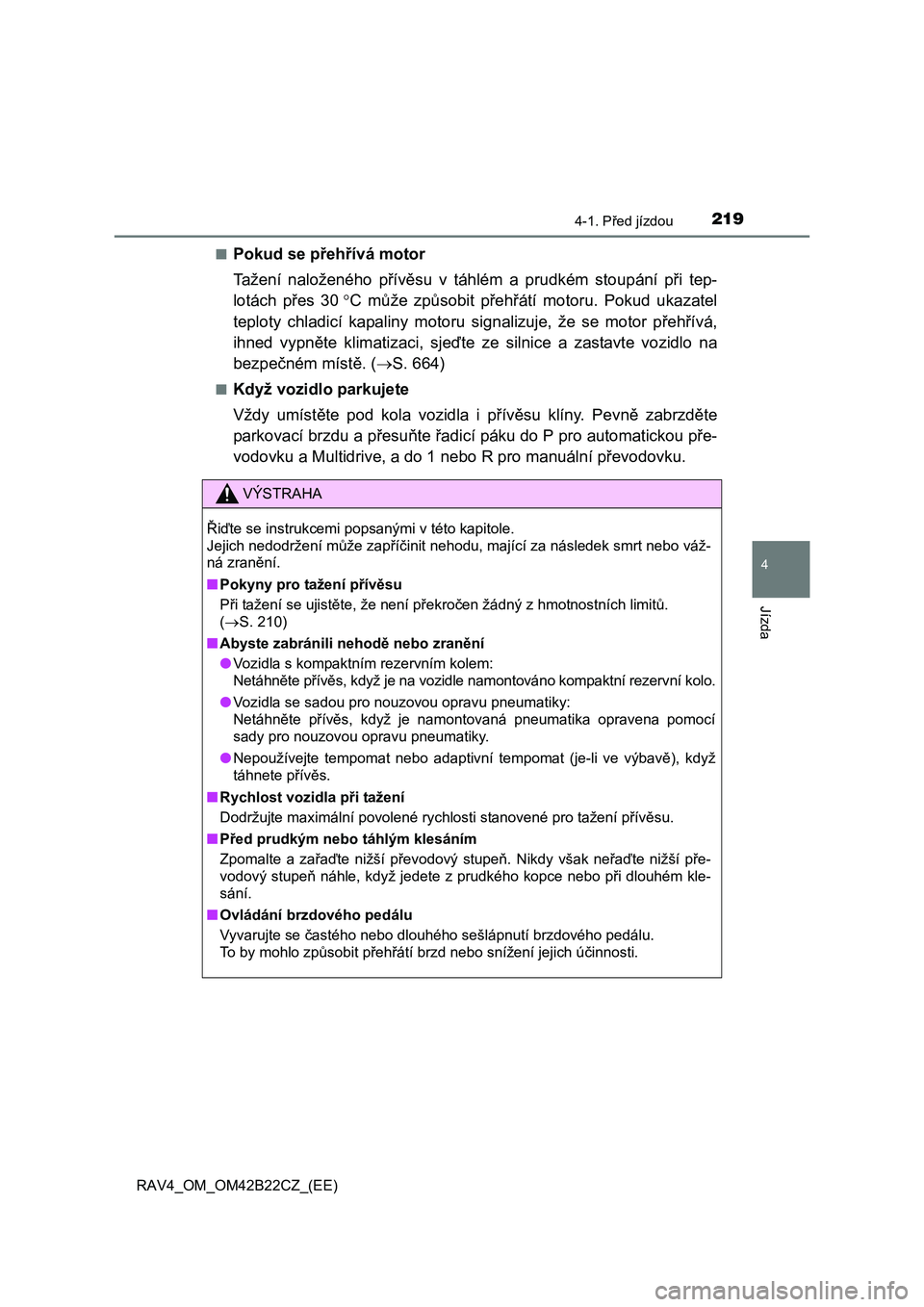

■Pokud se p řehřívá motor
Tažení naloženého p řívěsu v táhlém a prudkém stoupání při tep-
lotách p řes 30C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypn ěte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpe čném místě. (S. 664)
■Když vozidlo parkujete
Vždy umíst ěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a p řesuňte řadicí páku do P pro automatickou pře-
vodovku a Multidrive, a do 1 nebo R pro manuální p řevodovku.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole.
Jejich nedodržení m ůže zapříčinit nehodu, mající za následek smrt nebo váž-
ná zran ění.
■ Pokyny pro tažení přívěsu
P ři tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
( S. 210)
■ Abyste zabránili nehodě nebo zranění
● Vozidla s kompaktním rezervním kolem:
Netáhn ěte přívěs, když je na vozidle namontováno kompaktní rezervní kolo.
● Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhn ěte přívěs, když je namontovaná pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky.
● Nepoužívejte tempomat nebo adaptivní tempomat (je-li ve výbavě), když
táhnete p řívěs.
■ Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení p řívěsu.
■ Před prudkým nebo táhlým klesáním
Zpomalte a za řaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupe ň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■ Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo zp ůsobit přehřátí brzd nebo snížení jejich účinnosti.

2204-1. Před jízdou
RAV4_OM_OM42B22CZ_(EE)

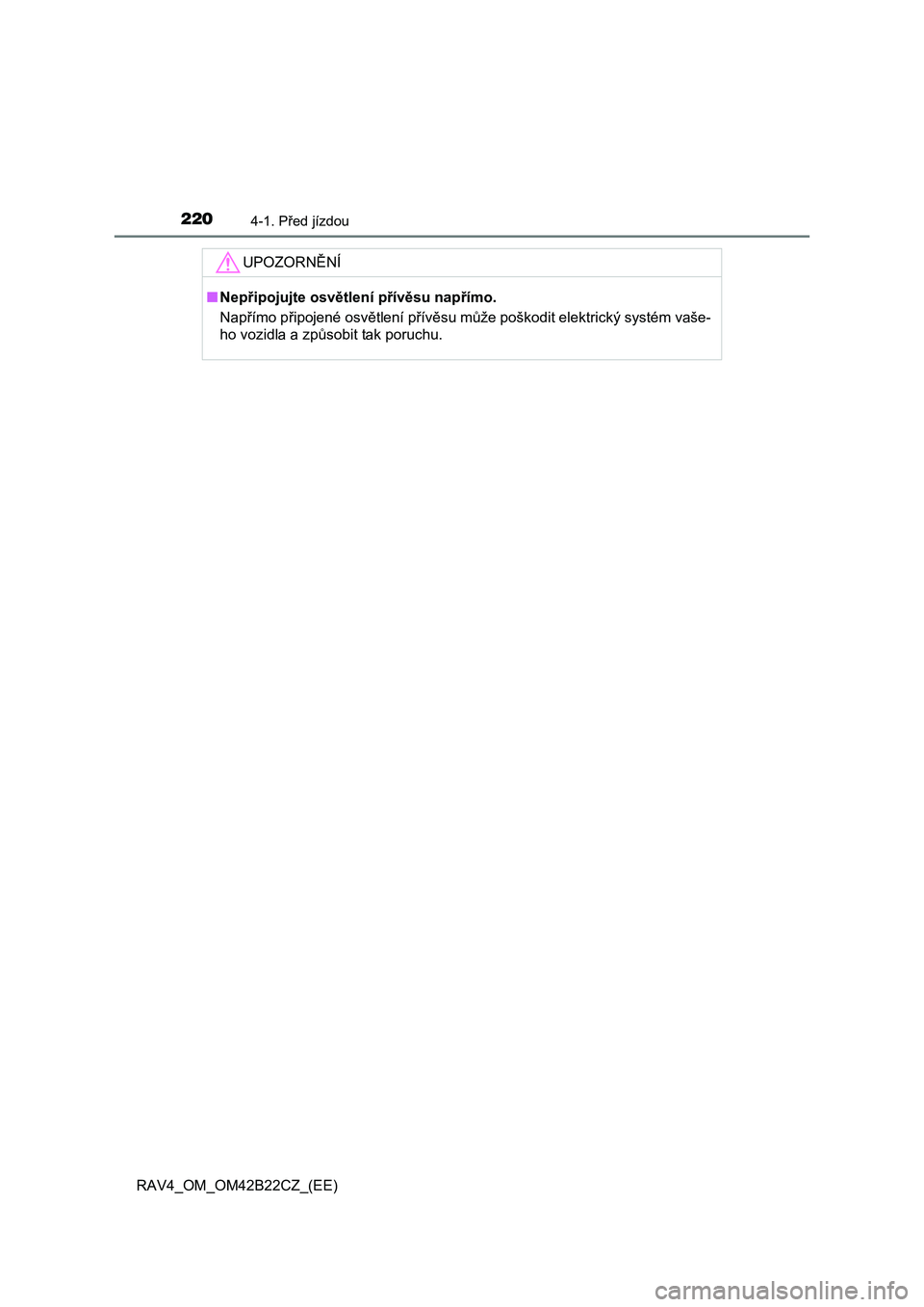

UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Nap římo připojené osvětlení přívěsu může poškodit elektrický systém vaše-
ho vozidla a zp ůsobit tak poruchu.
