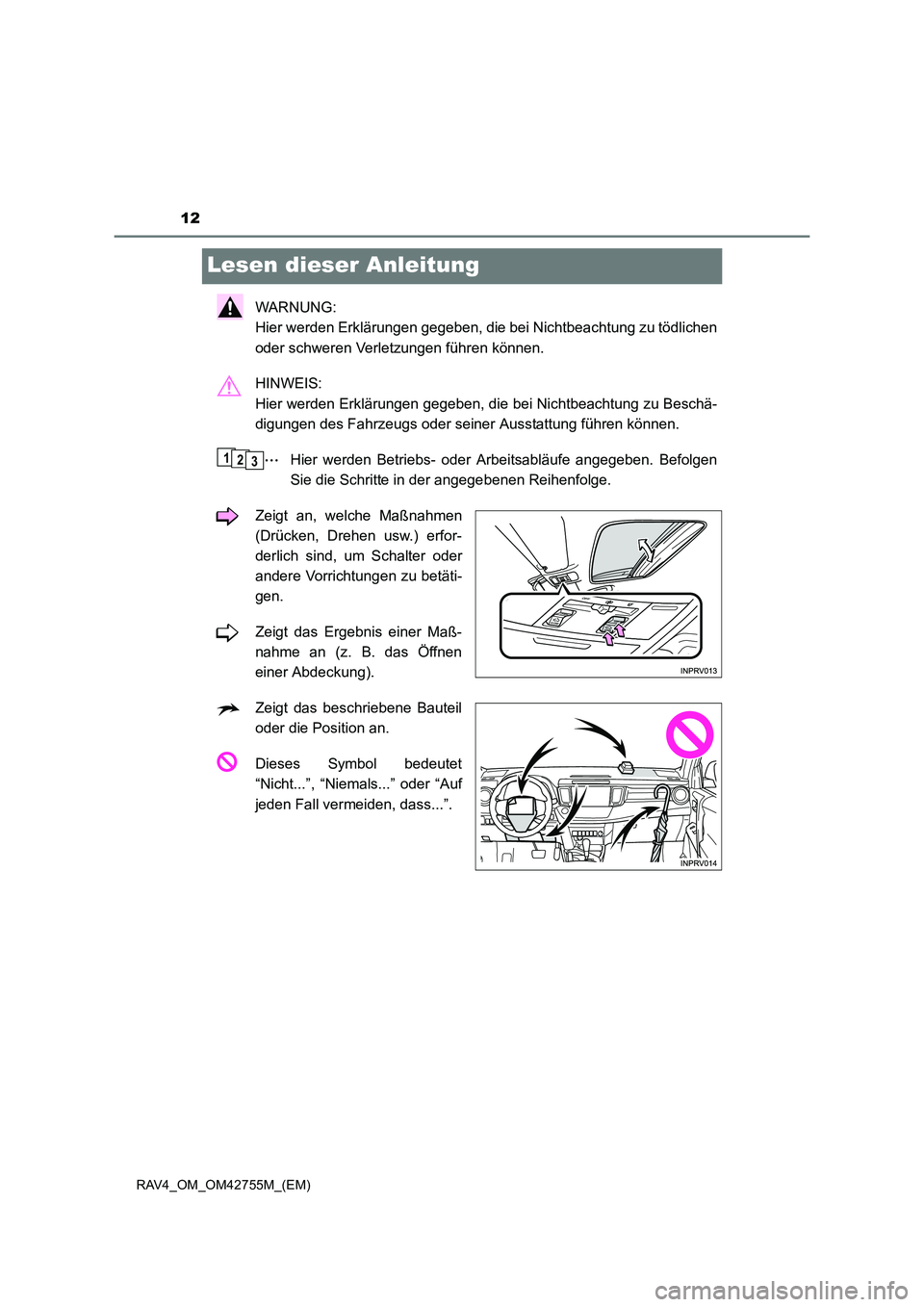

Lesen dieser Anleitung
WARNUNG:
Hier werden Erklärungen gegeben, die bei Nichtbeachtung zu tödlichen
oder schweren Verletzungen führen können.
HINWEIS:
Hier werden Erklärungen gegeben, die bei Nichtbeachtung zu Beschä-
digungen des Fahrzeugs oder seiner Ausstattung führen können.Hier werden Betriebs- oder Arbeitsabläufe angegeben. Befolgen
Sie die Schritte in der angegebenen Reihenfolge.
Zeigt an, welche Maßnahmen
(Drücken, Drehen usw.) erfor-
derlich sind, um Schalter oder
andere Vorrichtungen zu betäti-
gen.
Zeigt das Ergebnis einer Maß-
nahme an (z. B. das Öffnen
einer Abdeckung).
Zeigt das beschriebene Bauteil
oder die Position an.
Dieses Symbol bedeutet
“Nicht...”, “Niemals...” oder “Auf
jeden Fall vermeiden, dass...”.
123

13
RAV4_OM_OM42755M_(EM)

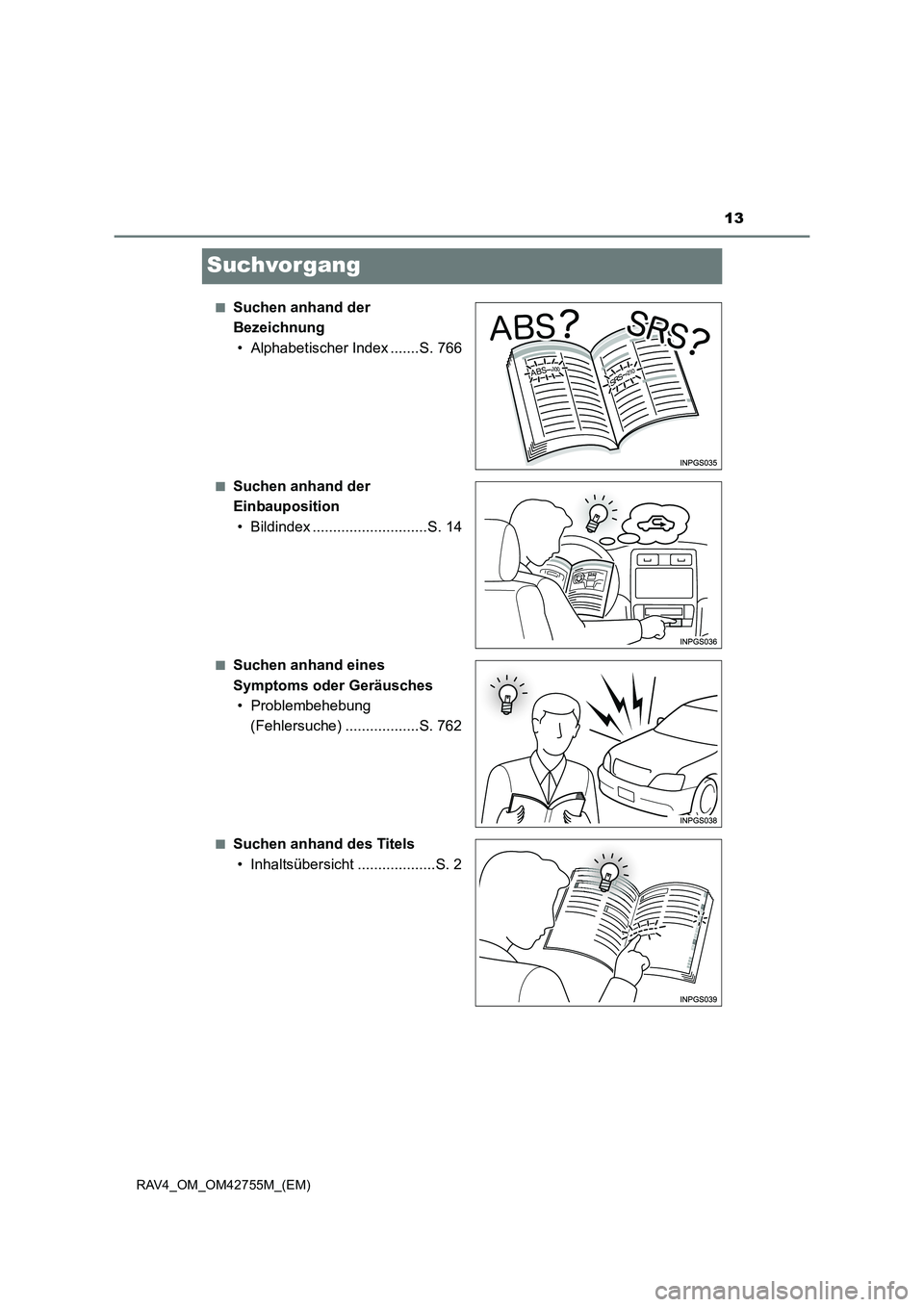

Suchvorgang
■Suchen anhand der
Bezeichnung• Alphabetischer Index .......S. 766
■Suchen anhand der
Einbauposition• Bildindex ............................S. 14
■Suchen anhand eines
Symptoms oder Geräusches• Problembehebung (Fehlersuche) ..................S. 762
■Suchen anhand des Titels
• Inhaltsübersicht ...................S. 2

14Bildindex
RAV4_OM_OM42755M_(EM)

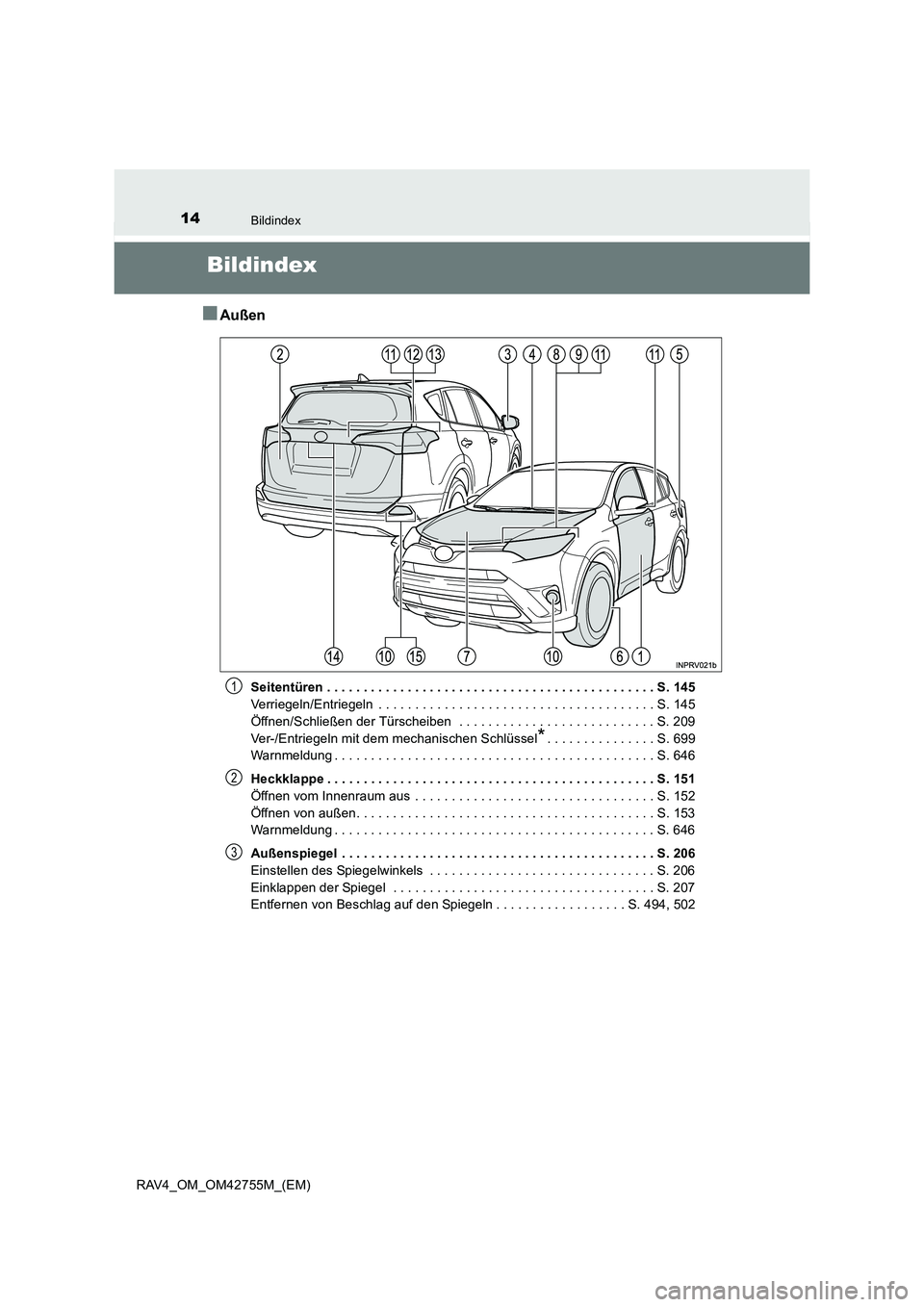

Bildindex
■Außen
Seitentüren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 145
Verriegeln/Entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 145
Öffnen/Schließen der Türscheiben . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209
Ver-/Entriegeln mit dem mechanischen Schlüssel
*. . . . . . . . . . . . . . . S. 699
Warnmeldung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 646
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 151
Öffnen vom Innenraum aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 152
Öffnen von außen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 153
Warnmeldung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 646
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 206
Einstellen des Spiegelwinkels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 206
Einklappen der Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 207
Entfernen von Beschlag auf den Spiegeln . . . . . . . . . . . . . . . . . . S. 494, 502
1
2
3

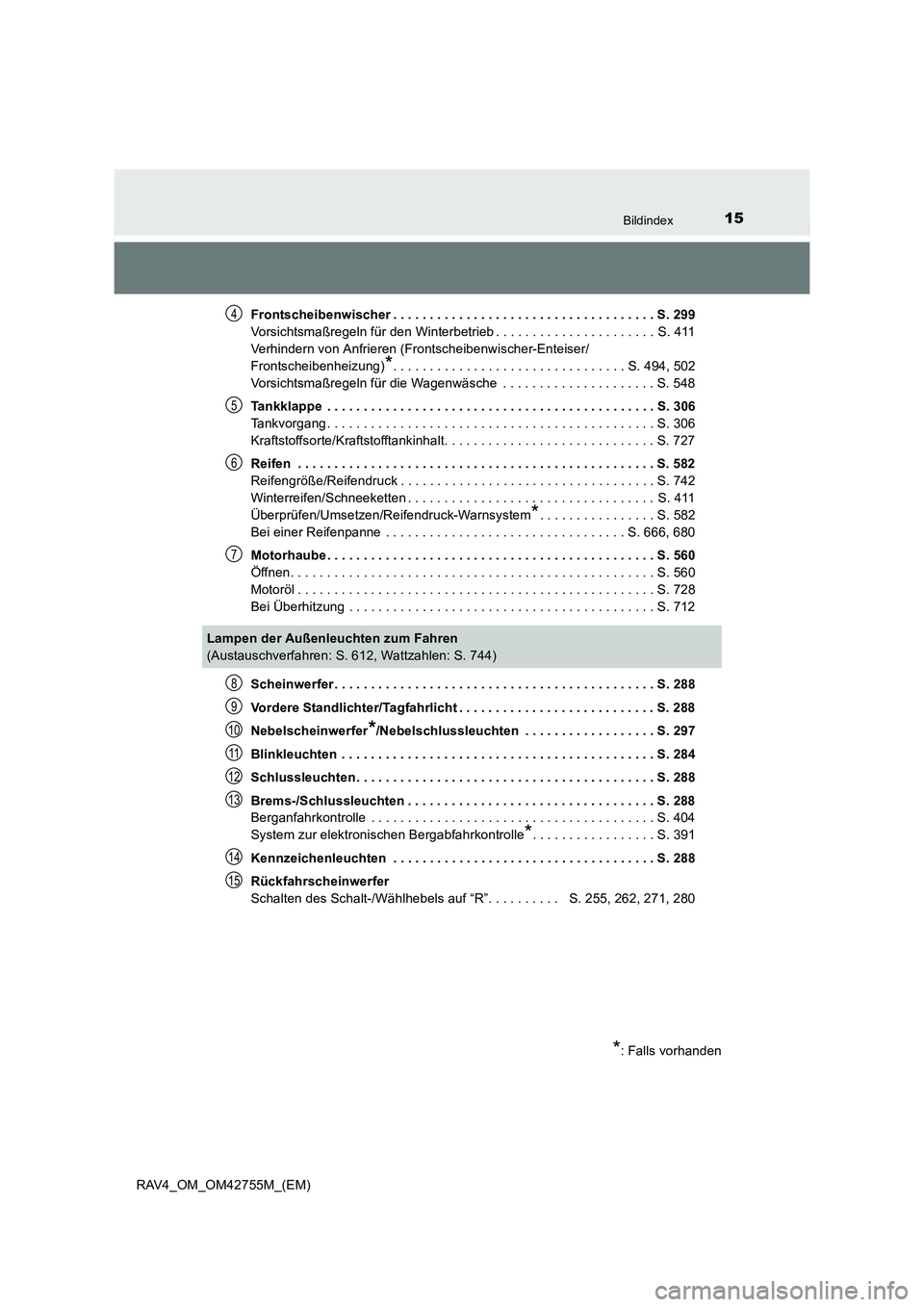

15Bildindex
RAV4_OM_OM42755M_(EM)Frontscheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 299
Vorsichtsmaßregeln für den Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . S. 411
Verhindern von Anfrieren (Frontscheibenwischer-Enteiser/
Frontscheibenheizung)
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 494, 502
Vorsichtsmaßregeln für die Wagenwäsche . . . . . . . . . . . . . . . . . . . . . S. 548
Tankklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 306
Tankvorgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 306
Kraftstoffsorte/Kraftstofftankinhalt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 727
Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 582
Reifengröße/Reifendruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 742
Winterreifen/Schneeketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 411
Überprüfen/Umsetzen/Reifendruck-Warnsystem
*. . . . . . . . . . . . . . . . S. 582
Bei einer Reifenpanne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 666, 680
Motorhaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 560
Öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 560
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 728
Bei Überhitzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 712
Scheinwerfer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Vordere Standlichter/Tagfahrlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Nebelscheinwerfer
*/Nebelschlussleuchten . . . . . . . . . . . . . . . . . . S. 297
Blinkleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 284
Schlussleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Brems-/Schlussleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Berganfahrkontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 404
System zur elektronischen Bergabfahrkontrolle
*. . . . . . . . . . . . . . . . . S. 391
Kennzeichenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Rückfahrscheinwerfer
Schalten des Schalt-/Wählhebels auf “R”. . . . . . . . . . S. 255, 262, 271, 280
4
5
6
7
Lampen der Außenleuchten zum Fahren
(Austauschverfahren: S. 612, Wattzahlen: S. 744)
*: Falls vorhanden
8
9
10
11
12
13
14
15

16Bildindex
RAV4_OM_OM42755M_(EM)

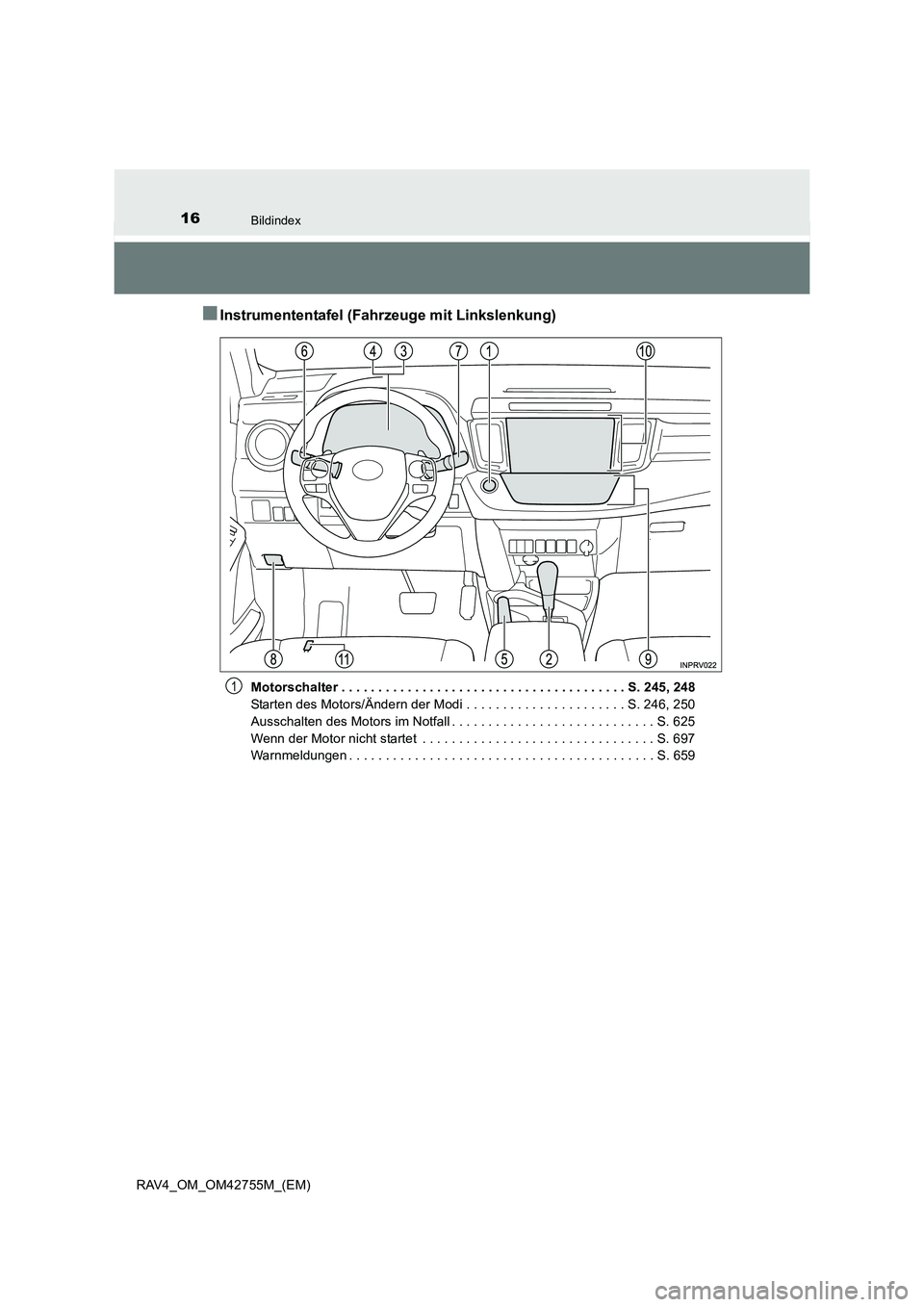

■Instrumententafel (Fahrzeuge mit Linkslenkung)
Motorschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245, 248
Starten des Motors/Ändern der Modi . . . . . . . . . . . . . . . . . . . . . . S. 246, 250
Ausschalten des Motors im Notfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 625
Wenn der Motor nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 697
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 6591

17Bildindex

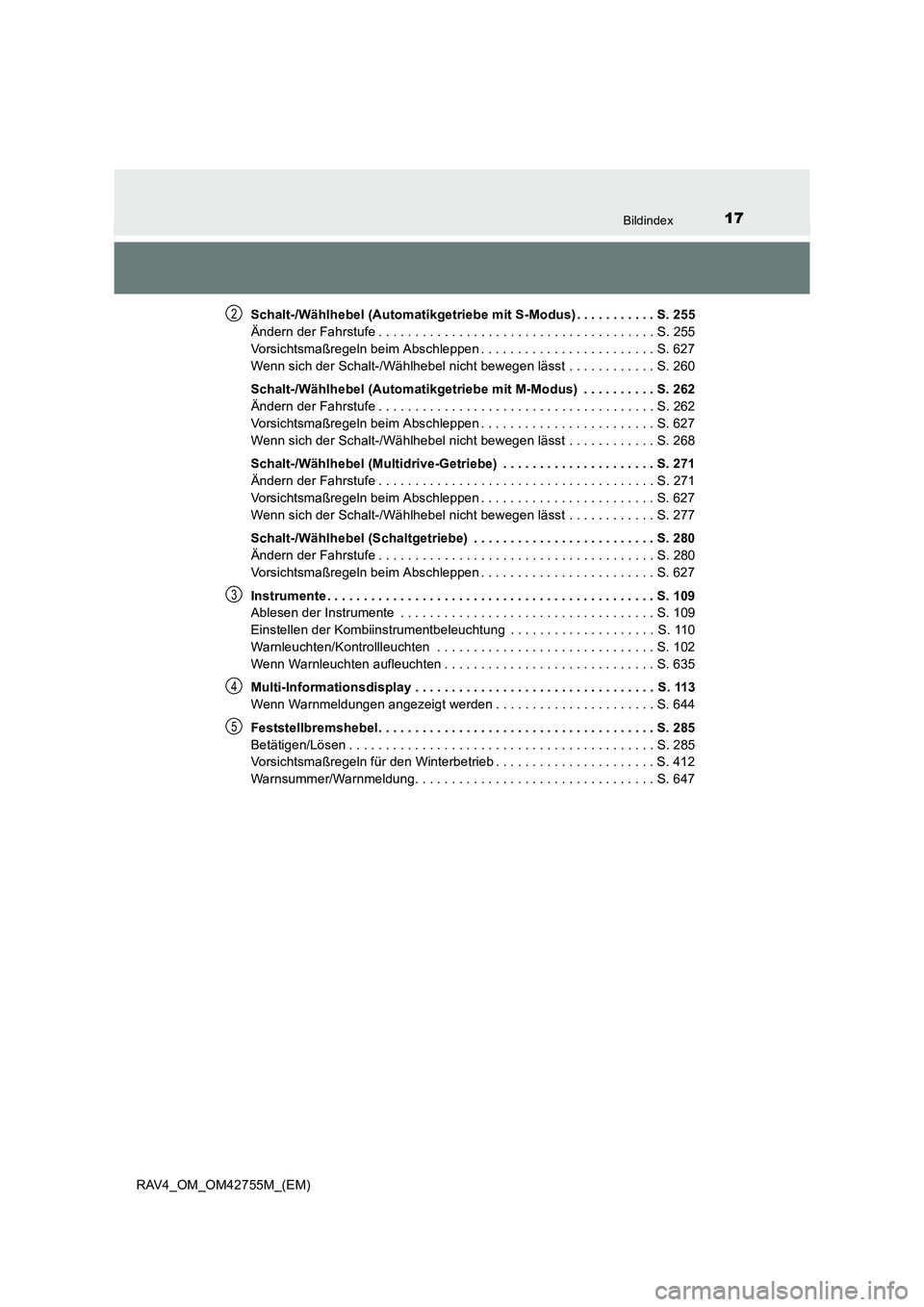

RAV4_OM_OM42755M_(EM)Schalt-/Wählhebel (Automatikgetriebe mit S-Modus) . . . . . . . . . . . S. 255
Ändern der Fahrstufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 255
Vorsichtsmaßregeln beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . S. 627
Wenn sich der Schalt-/Wählhebel nicht bewegen lässt . . . . . . . . . . . . S. 260
Schalt-/Wählhebel (Automatikgetriebe mit M-Modus) . . . . . . . . . . S. 262
Ändern der Fahrstufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 262
Vorsichtsmaßregeln beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . S. 627
Wenn sich der Schalt-/Wählhebel nicht bewegen lässt . . . . . . . . . . . . S. 268
Schalt-/Wählhebel (Multidrive-Getriebe) . . . . . . . . . . . . . . . . . . . . . S. 271
Ändern der Fahrstufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 271
Vorsichtsmaßregeln beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . S. 627
Wenn sich der Schalt-/Wählhebel nicht bewegen lässt . . . . . . . . . . . . S. 277
Schalt-/Wählhebel (Schaltgetriebe) . . . . . . . . . . . . . . . . . . . . . . . . . S. 280
Ändern der Fahrstufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 280
Vorsichtsmaßregeln beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . S. 627
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 109
Ablesen der Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 109
Einstellen der Kombiinstrumentbeleuchtung . . . . . . . . . . . . . . . . . . . . S. 110
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 102
Wenn Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 635
Multi-Informationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 113
Wenn Warnmeldungen angezeigt werden . . . . . . . . . . . . . . . . . . . . . . S. 644
Feststellbremshebel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 285
Betätigen/Lösen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 285
Vorsichtsmaßregeln für den Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . S. 412
Warnsummer/Warnmeldung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 647
2
3
4
5

18Bildindex

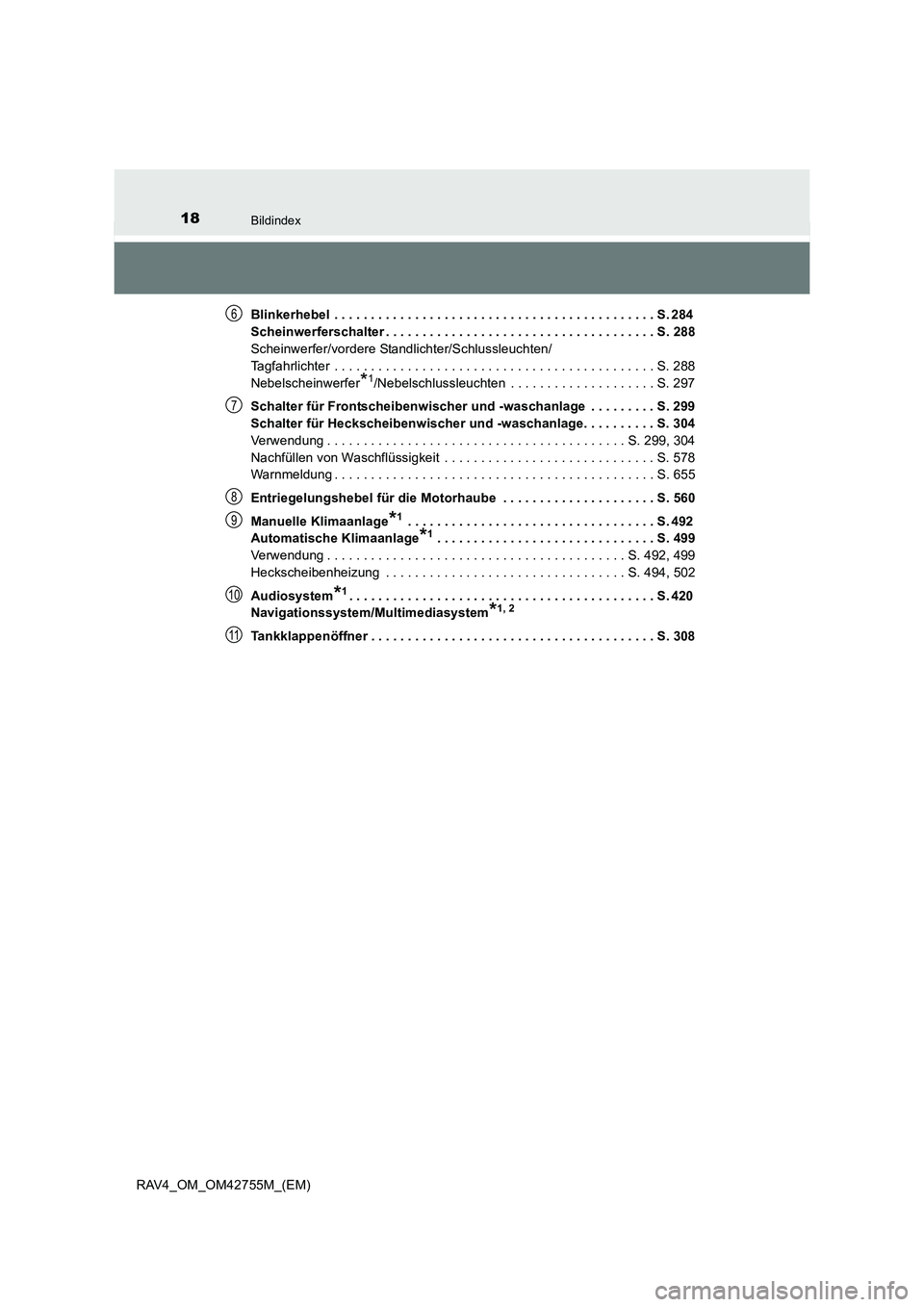

RAV4_OM_OM42755M_(EM)Blinkerhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 284
Scheinwerferschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Scheinwerfer/vordere Standlichter/Schlussleuchten/
Tagfahrlichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 288
Nebelscheinwerfer
*1/Nebelschlussleuchten . . . . . . . . . . . . . . . . . . . . S. 297
Schalter für Frontscheibenwischer und -waschanlage . . . . . . . . . S. 299
Schalter für Heckscheibenwischer und -waschanlage. . . . . . . . . . S. 304
Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 299, 304
Nachfüllen von Waschflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 578
Warnmeldung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 655
Entriegelungshebel für die Motorhaube . . . . . . . . . . . . . . . . . . . . . S. 560
Manuelle Klimaanlage
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 492
Automatische Klimaanlage
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 499
Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 492, 499
Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 494, 502
Audiosystem
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 420
Navigationssystem/Multimediasystem
*1, 2
Tankklappenöffner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 308
6
7
8
9
10
11

19Bildindex
RAV4_OM_OM42755M_(EM)

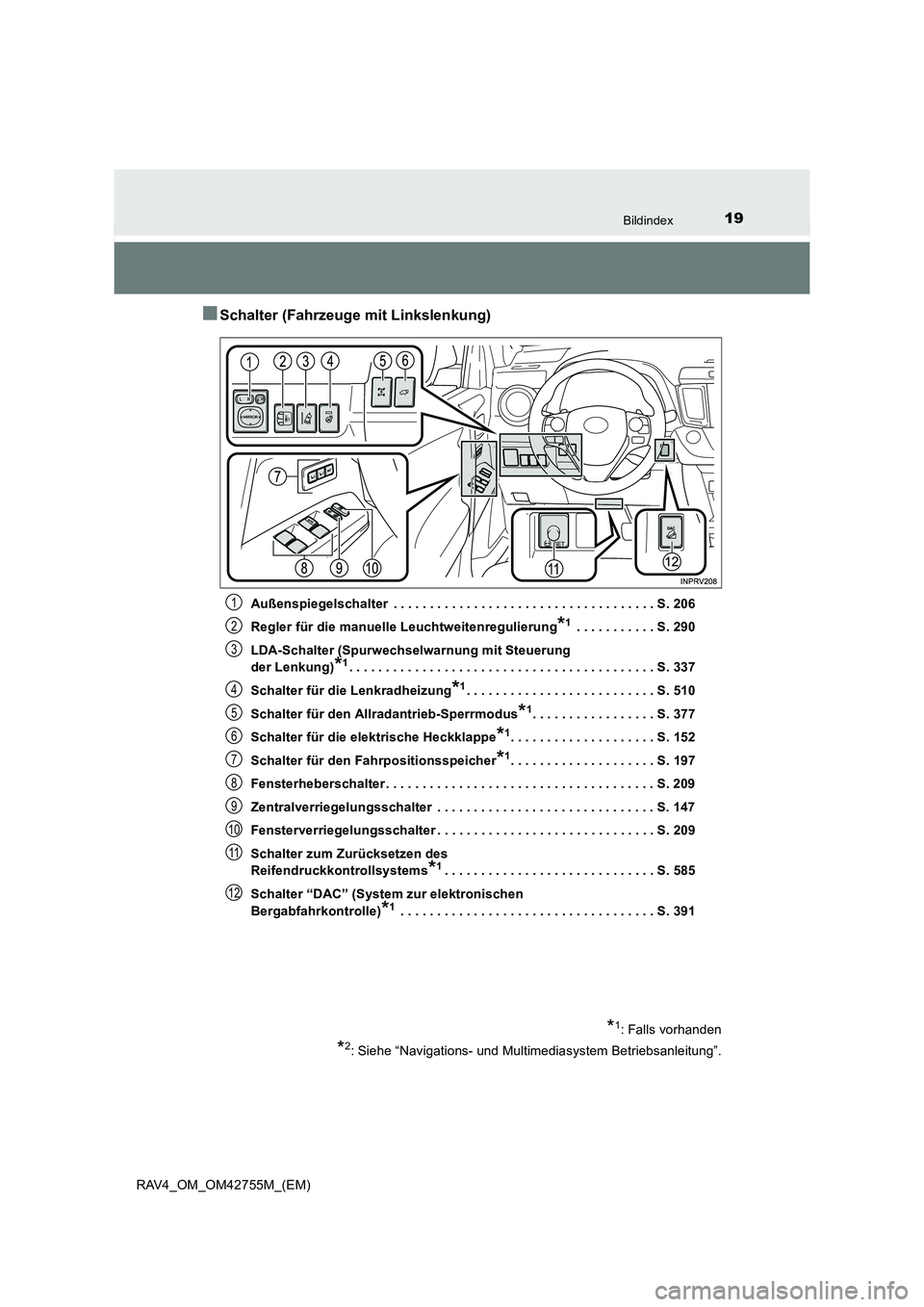

■Schalter (Fahrzeuge mit Linkslenkung)
Außenspiegelschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 206
Regler für die manuelle Leuchtweitenregulierung
*1 . . . . . . . . . . . S. 290
LDA-Schalter (Spurwechselwarnung mit Steuerung
der Lenkung)
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Schalter für die Lenkradheizung
*1. . . . . . . . . . . . . . . . . . . . . . . . . . S. 510
Schalter für den Allradantrieb-Sperrmodus
*1. . . . . . . . . . . . . . . . . S. 377
Schalter für die elektrische Heckklappe
*1. . . . . . . . . . . . . . . . . . . . S. 152
Schalter für den Fahrpositionsspeicher
*1. . . . . . . . . . . . . . . . . . . . S. 197
Fensterheberschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209
Zentralverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
Fensterverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209
Schalter zum Zurücksetzen des
Reifendruckkontrollsystems
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 585
Schalter “DAC” (System zur elektronischen
Bergabfahrkontrolle)
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 391
*1: Falls vorhanden
*2: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
1
2
3
4
5
6
7
8
9
10
11
12

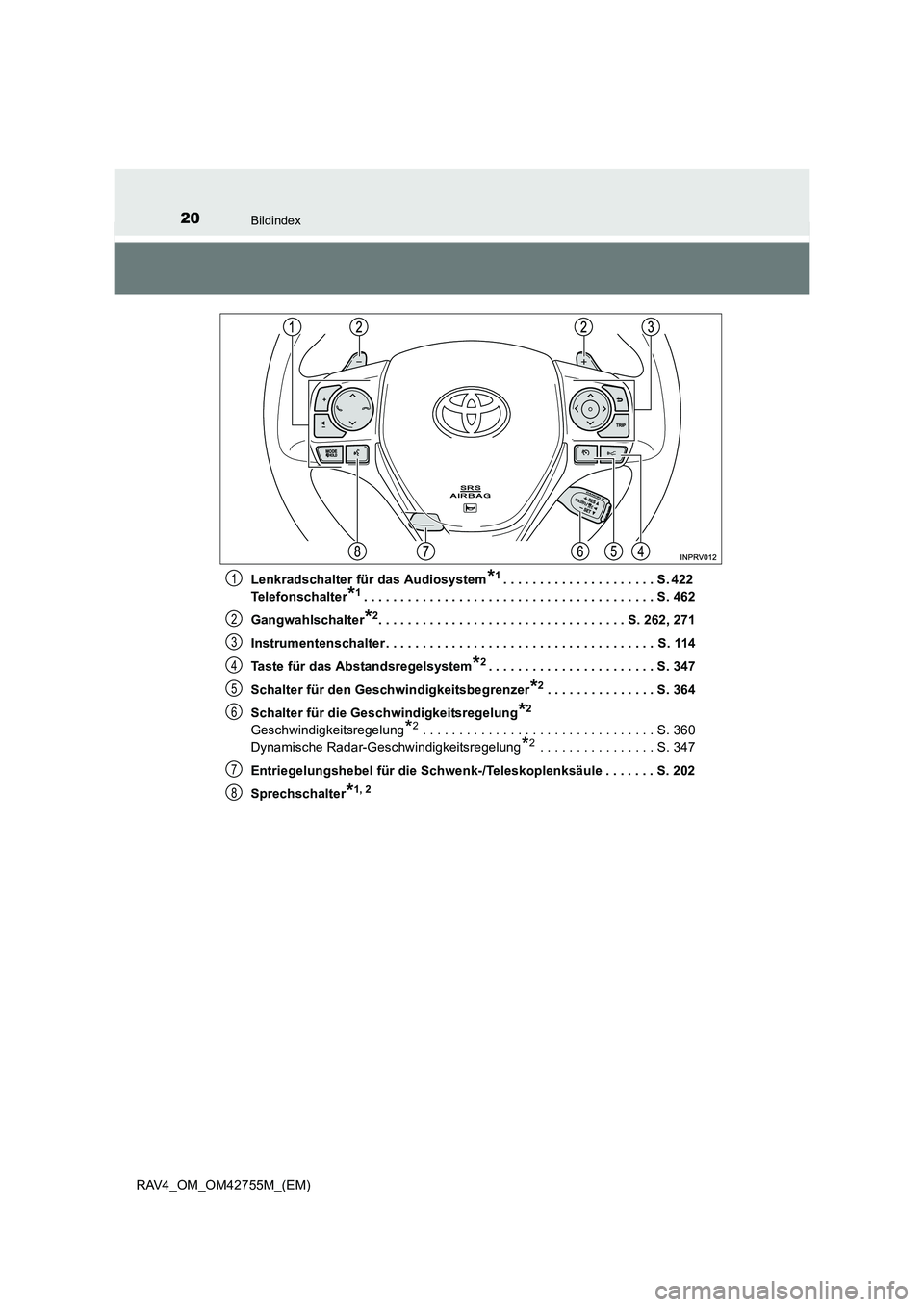

20Bildindex
RAV4_OM_OM42755M_(EM)Lenkradschalter für das Audiosystem
*1. . . . . . . . . . . . . . . . . . . . . S. 422
Telefonschalter
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 462
Gangwahlschalter
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 262, 271
Instrumentenschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 114
Taste für das Abstandsregelsystem
*2. . . . . . . . . . . . . . . . . . . . . . . S. 347
Schalter für den Geschwindigkeitsbegrenzer
*2 . . . . . . . . . . . . . . . S. 364
Schalter für die Geschwindigkeitsregelung
*2
Geschwindigkeitsregelung*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 360
Dynamische Radar-Geschwindigkeitsregelung
*2 . . . . . . . . . . . . . . . . S. 347
Entriegelungshebel für die Schwenk-/Teleskoplenksäule . . . . . . . S. 202
Sprechschalter
*1, 2
1
2
3
4
5
6
