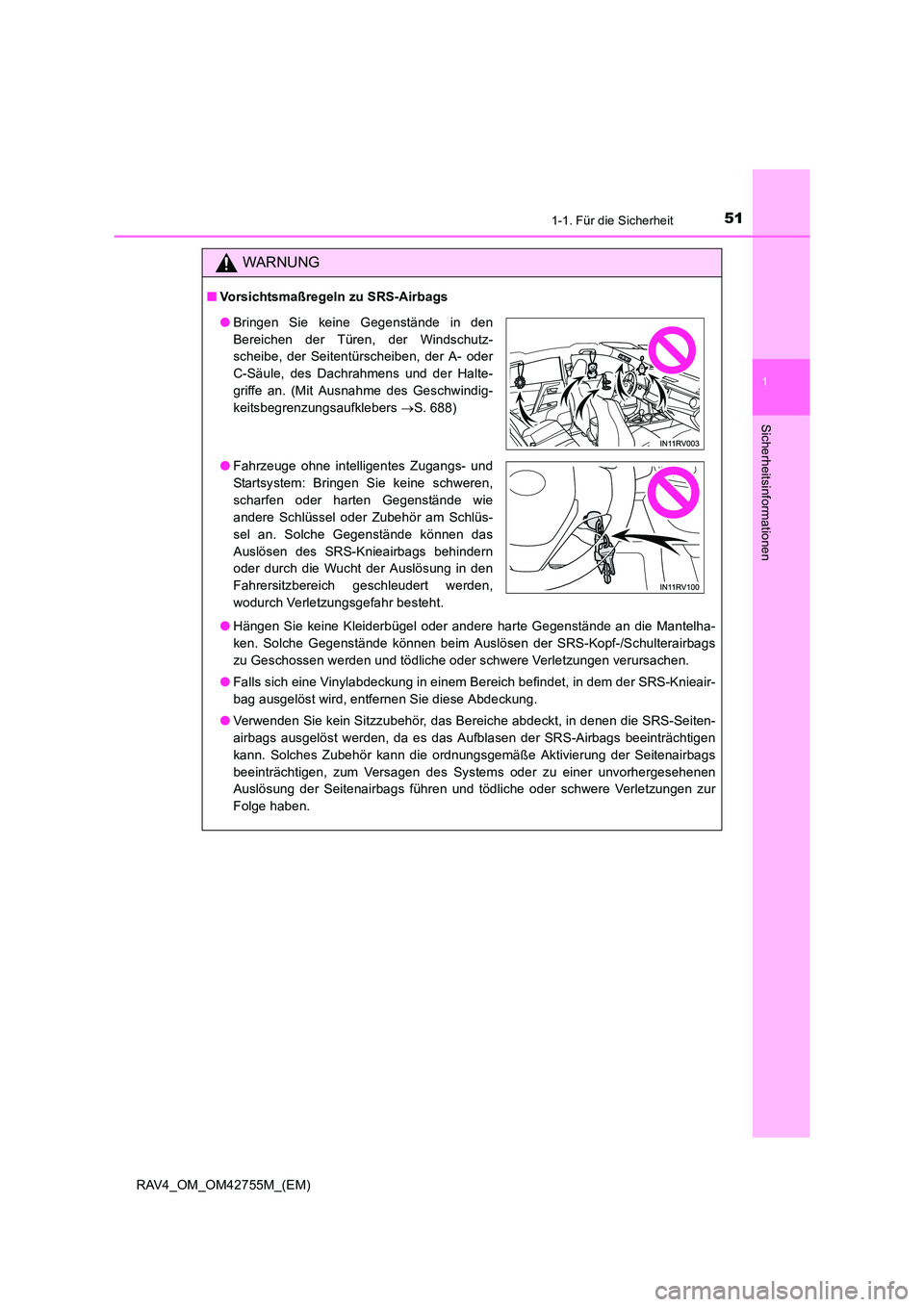

511-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Mantelha-
ken. Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterairbags
zu Geschossen werden und tödliche oder schwere Verletzungen verursachen.
● Falls sich eine Vinylabdeckung in einem Bereich befindet, in dem der SRS-Knieair-
bag ausgelöst wird, entfernen Sie diese Abdeckung.
● Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seiten-
airbags ausgelöst werden, da es das Aufblasen der SRS-Airbags beeinträchtigen
kann. Solches Zubehör kann die ordnungsgemäße Aktivierung der Seitenairbags
beeinträchtigen, zum Versagen des Systems oder zu einer unvorhergesehenen
Auslösung der Seitenairbags führen und tödliche oder schwere Verletzungen zur
Folge haben.
●Bringen Sie keine Gegenstände in den
Bereichen der Türen, der Windschutz-
scheibe, der Seitentürscheiben, der A- oder
C-Säule, des Dachrahmens und der Halte-
griffe an. (Mit Ausnahme des Geschwindig-
keitsbegrenzungsaufklebers →S. 688)
● Fahrzeuge ohne intelligentes Zugangs- und
Startsystem: Bringen Sie keine schweren,
scharfen oder harten Gegenstände wie
andere Schlüssel oder Zubehör am Schlüs-
sel an. Solche Gegenstände können das
Auslösen des SRS-Knieairbags behindern
oder durch die Wucht der Auslösung in den
Fahrersitzbereich geschleudert werden,
wodurch Verletzungsgefahr besteht.

521-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)

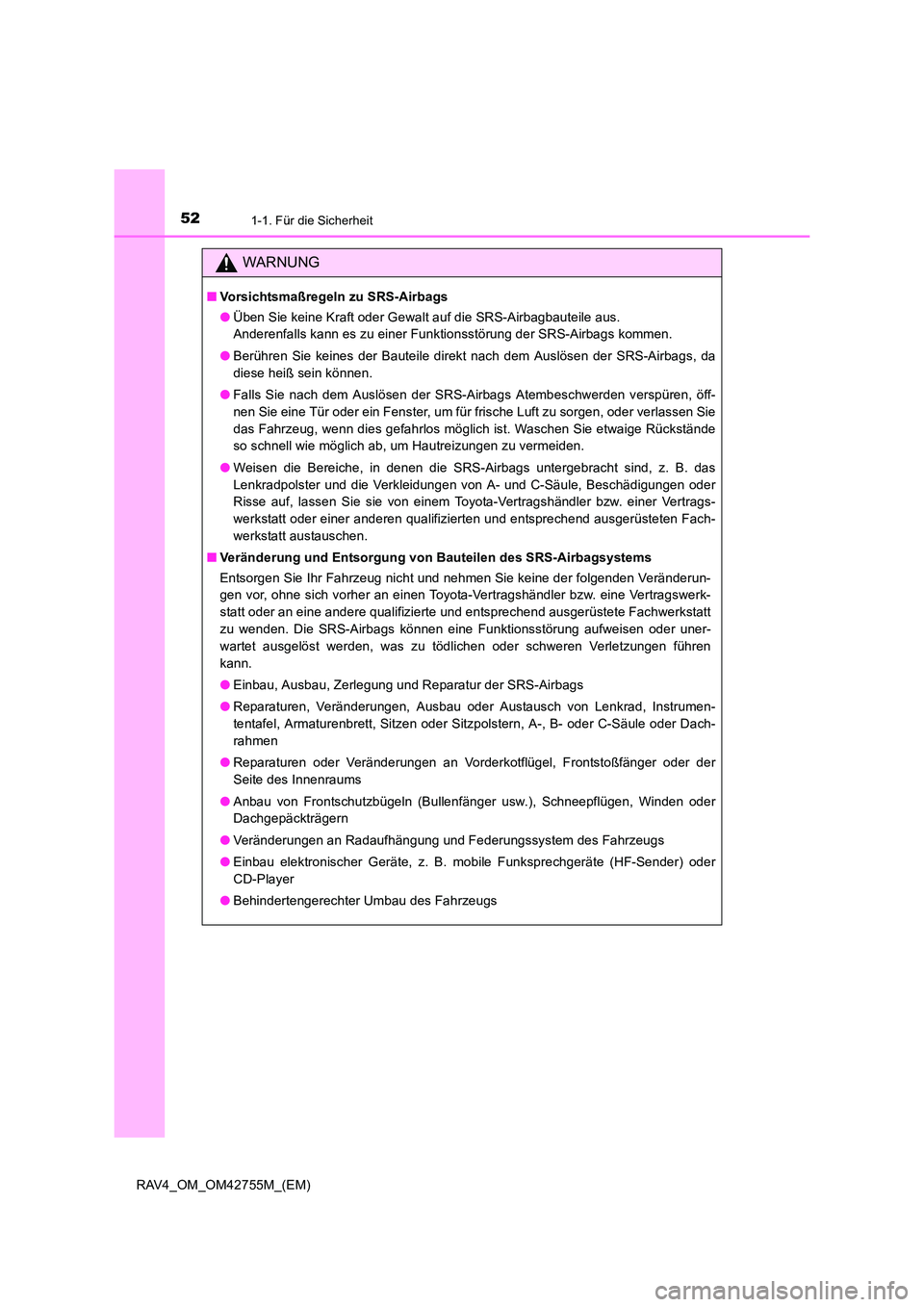

WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Üben Sie keine Kraft oder Gewalt auf die SRS-Airbagbauteile aus.
Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
● Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da
diese heiß sein können.
● Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öff-
nen Sie eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie
das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände
so schnell wie möglich ab, um Hautreizungen zu vermeiden.
● Weisen die Bereiche, in denen die SRS-Airbags untergebracht sind, z. B. das
Lenkradpolster und die Verkleidungen von A- und C-Säule, Beschädigungen oder
Risse auf, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt austauschen.
■ Veränderung und Entsorgung von Bauteilen des SRS-Airbagsystems
Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderun-
gen vor, ohne sich vorher an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt
zu wenden. Die SRS-Airbags können eine Funktionsstörung aufweisen oder uner-
wartet ausgelöst werden, was zu tödlichen oder schweren Verletzungen führen
kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
● Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumen-
tentafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säule oder Dach-
rahmen
● Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der
Seite des Innenraums
● Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen, Winden oder
Dachgepäckträgern
● Veränderungen an Radaufhängung und Federungssystem des Fahrzeugs
● Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder
CD-Player
● Behindertengerechter Umbau des Fahrzeugs

531-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen
■Wenn die SRS-Airbags ausgelöst werden
●SRS-Airbags können u. U. leichte Schürfwunden, Verbrennungen, Prellungen usw.
verursachen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen
werden.
● Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
● Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator),
die Vordersitze, Teile von A- und C-Säule sowie die Dachrahmen können für mehrere
Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
● Es kann zu Rissen in der Windschutzscheibe kommen.
● Fahrzeuge mit ERA-GLONASS: Das System ist so ausgelegt, dass bei einer Auslö-
sung der SRS-Airbags ein Notruf
* mit der Fahrzeugposition an die Notrufzentrale
(Public Safety Answering Point, PSAP) gesendet wird (ohne dass Sie die Taste
“SOS” drücken müssen), woraufhin ein Mitarbeiter der Zentrale versuchen wird, mit
den Fahrzeuginsassen zu sprechen, um den Schweregrad des Notfalls sowie den
Umfang der erforderlichen Hilfe festzustellen. Wenn die Insassen nicht antworten
können, wird der Anruf automatisch als Notfall betrachtet und der Mitarbeiter verstän-
digt die benötigten Rettungsdienste. ( →S. 539)
*: In einigen Fällen kann der Notruf nicht ausgelöst werden. ( →S. 541)
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)
●Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwel-
lenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca.
20-30 km/h auf eine feste Wand, die sich nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch
beträchtlich:
• Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein gepark-
tes Fahrzeug oder einen Schildermast, aufprallt
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z. B. bei einem
Unfall, bei dem die Fahrzeugfront unter die Ladefläche eines LKW gerät oder
“fährt”
● Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer akti-
viert.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und -Kopf-/Schul-
terairbags)
●Die SRS-Seiten- und -Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem
der eingestellte Schwellenwert überschritten wird (die Kraft entspricht der Aufprall-
kraft eines ca. 1500 kg schweren Fahrzeugs, das rechtwinklig mit einer Geschwin-
digkeit von ca. 20-30 km/h auf die Fahrgastzelle aufprallt).
● Die SRS-Seiten- und -Kopf-/Schulterairbags können auch bei einem starken Frontal-
aufprall ausgelöst werden.

541-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)■

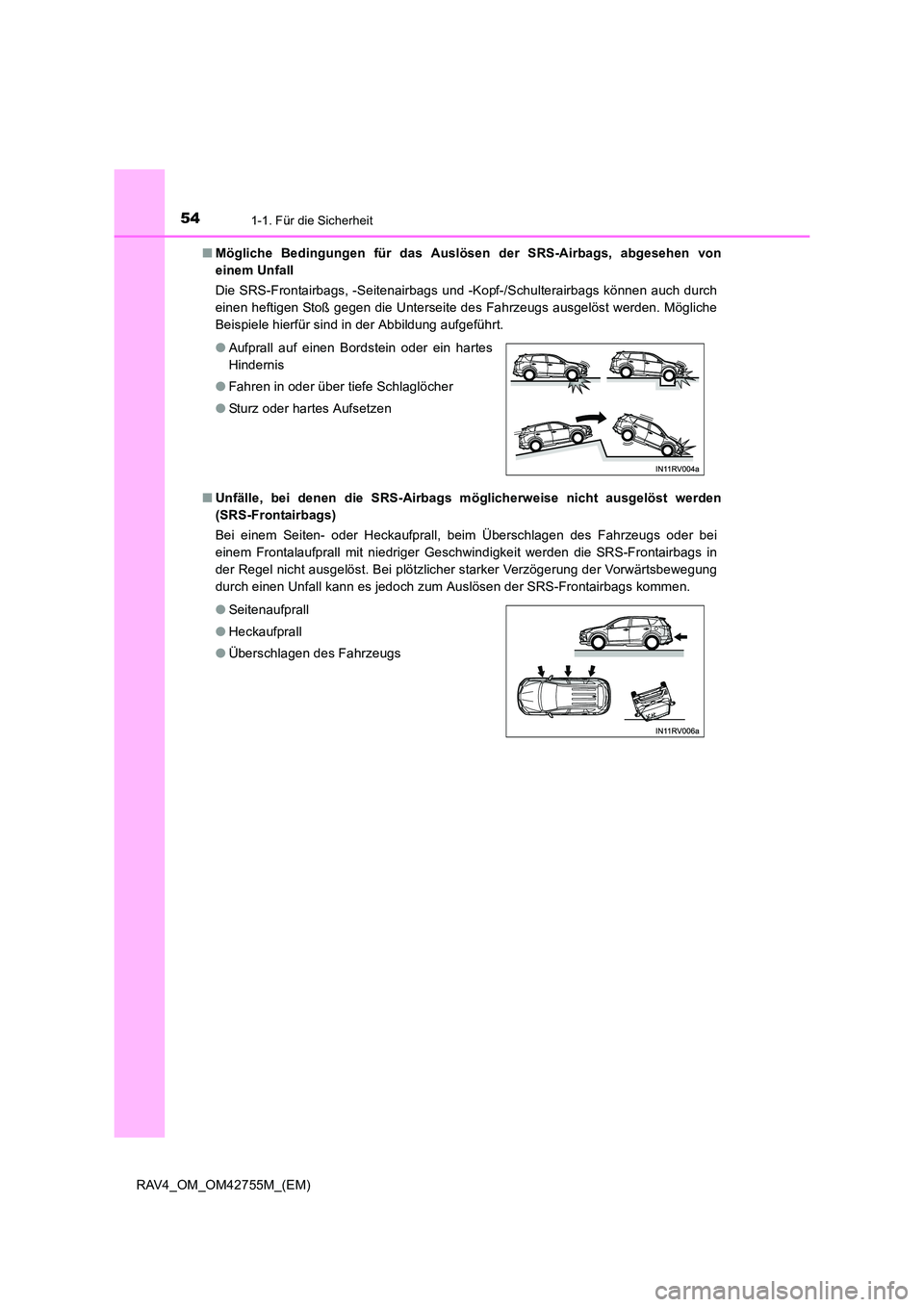

Mögliche Bedingungen für das Auslösen der SRS-Airbags, abgesehen von
einem Unfall
Die SRS-Frontairbags, -Seitenairbags und -Kopf-/Schulterairbags können auch durch
einen heftigen Stoß gegen die Unterseite des Fahrzeugs ausgelöst werden. Mögliche
Beispiele hierfür sind in der Abbildung aufgeführt.
■ Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden
(SRS-Frontairbags)
Bei einem Seiten- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei
einem Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Frontairbags in
der Regel nicht ausgelöst. Bei plötzlicher starker Verzögerung der Vorwärtsbewegung
durch einen Unfall kann es jedoch zum Auslösen der SRS-Frontairbags kommen. ●Aufprall auf einen Bordstein oder ein hartes
Hindernis
● Fahren in oder über tiefe Schlaglöcher
● Sturz oder hartes Aufsetzen
● Seitenaufprall
● Heckaufprall
● Überschlagen des Fahrzeugs

551-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen

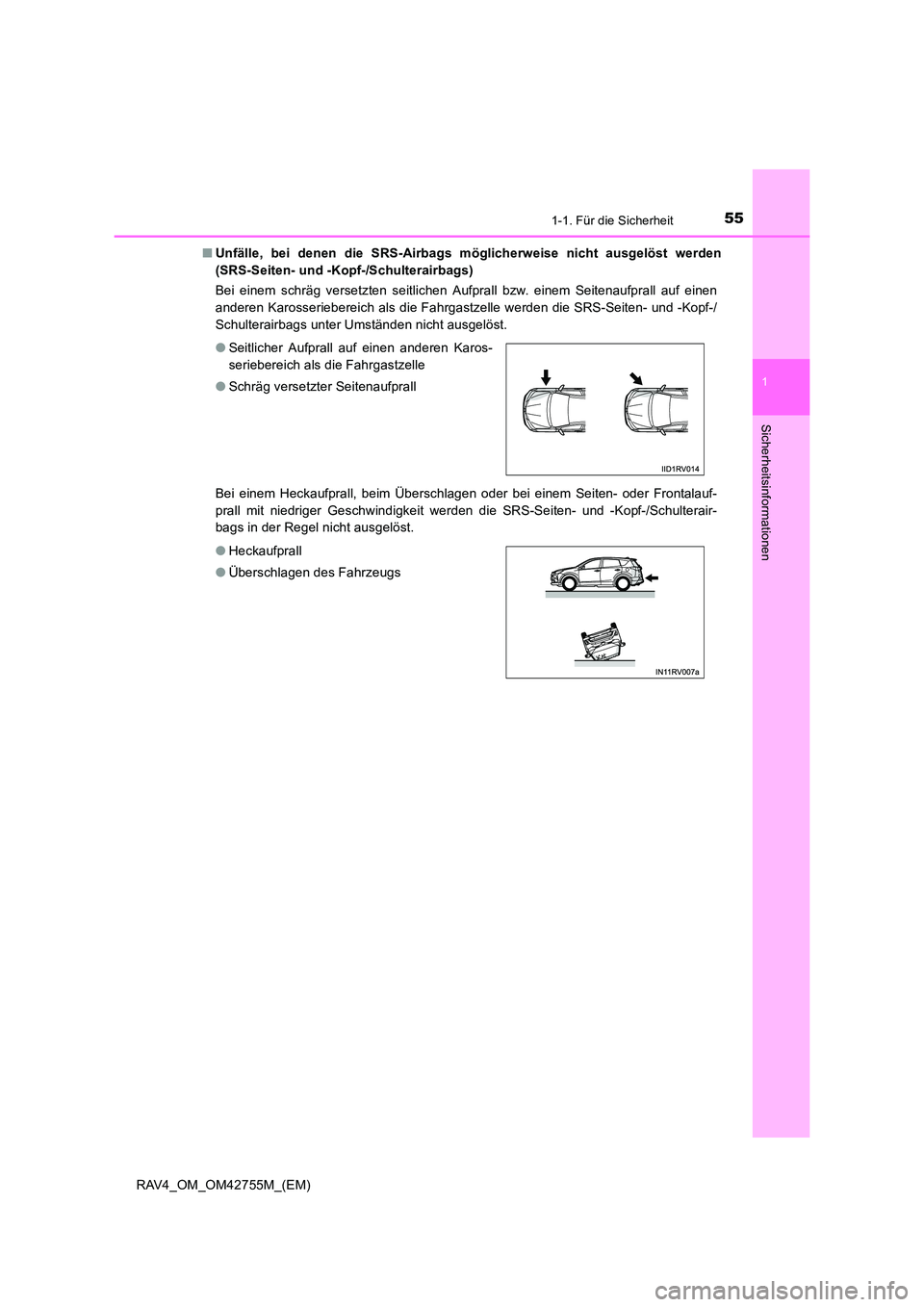

■Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden
(SRS-Seiten- und -Kopf-/Schulterairbags)
Bei einem schräg versetzten seitlichen Aufprall bzw. einem Seitenaufprall auf einen
anderen Karosseriebereich als die Fahrgastzelle werden die SRS-Seiten- und -Kopf-/
Schulterairbags unter Umständen nicht ausgelöst.
Bei einem Heckaufprall, beim Überschlagen oder bei einem Seiten- oder Frontalauf-
prall mit niedriger Geschwindigkeit werden die SRS-Seiten- und -Kopf-/Schulterair-
bags in der Regel nicht ausgelöst. ●Seitlicher Aufprall auf einen anderen Karos-
seriebereich als die Fahrgastzelle
● Schräg versetzter Seitenaufprall
● Heckaufprall
● Überschlagen des Fahrzeugs

561-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)■

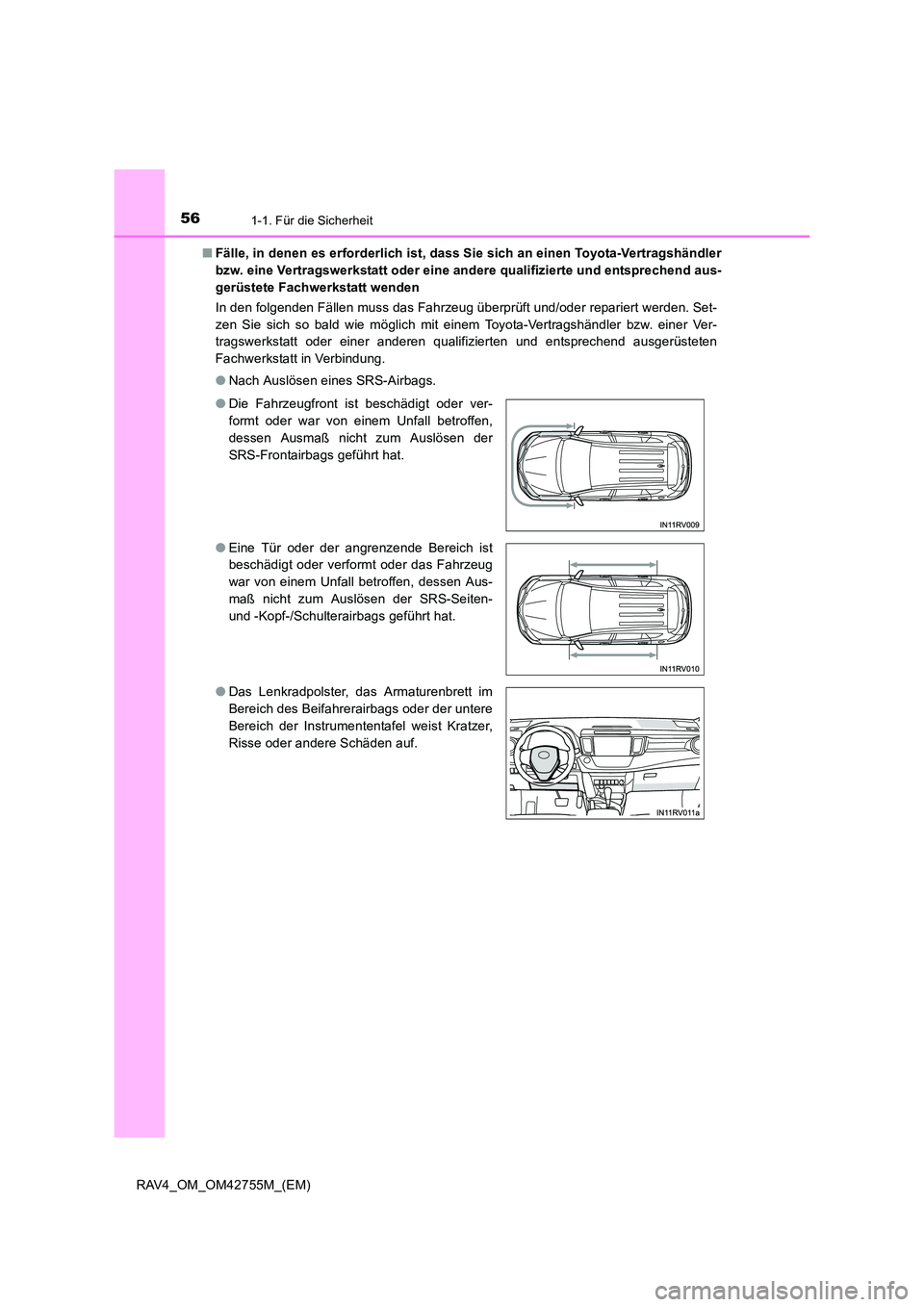

Fälle, in denen es erforderlich ist, dass Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt wenden
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Set-
zen Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
●Nach Auslösen eines SRS-Airbags.
● Die Fahrzeugfront ist beschädigt oder ver-
formt oder war von einem Unfall betroffen,
dessen Ausmaß nicht zum Auslösen der
SRS-Frontairbags geführt hat.
● Eine Tür oder der angrenzende Bereich ist
beschädigt oder verformt oder das Fahrzeug
war von einem Unfall betroffen, dessen Aus-
maß nicht zum Auslösen der SRS-Seiten-
und -Kopf-/Schulterairbags geführt hat.
● Das Lenkradpolster, das Armaturenbrett im
Bereich des Beifahrerairbags oder der untere
Bereich der Instrumententafel weist Kratzer,
Risse oder andere Schäden auf.

571-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen

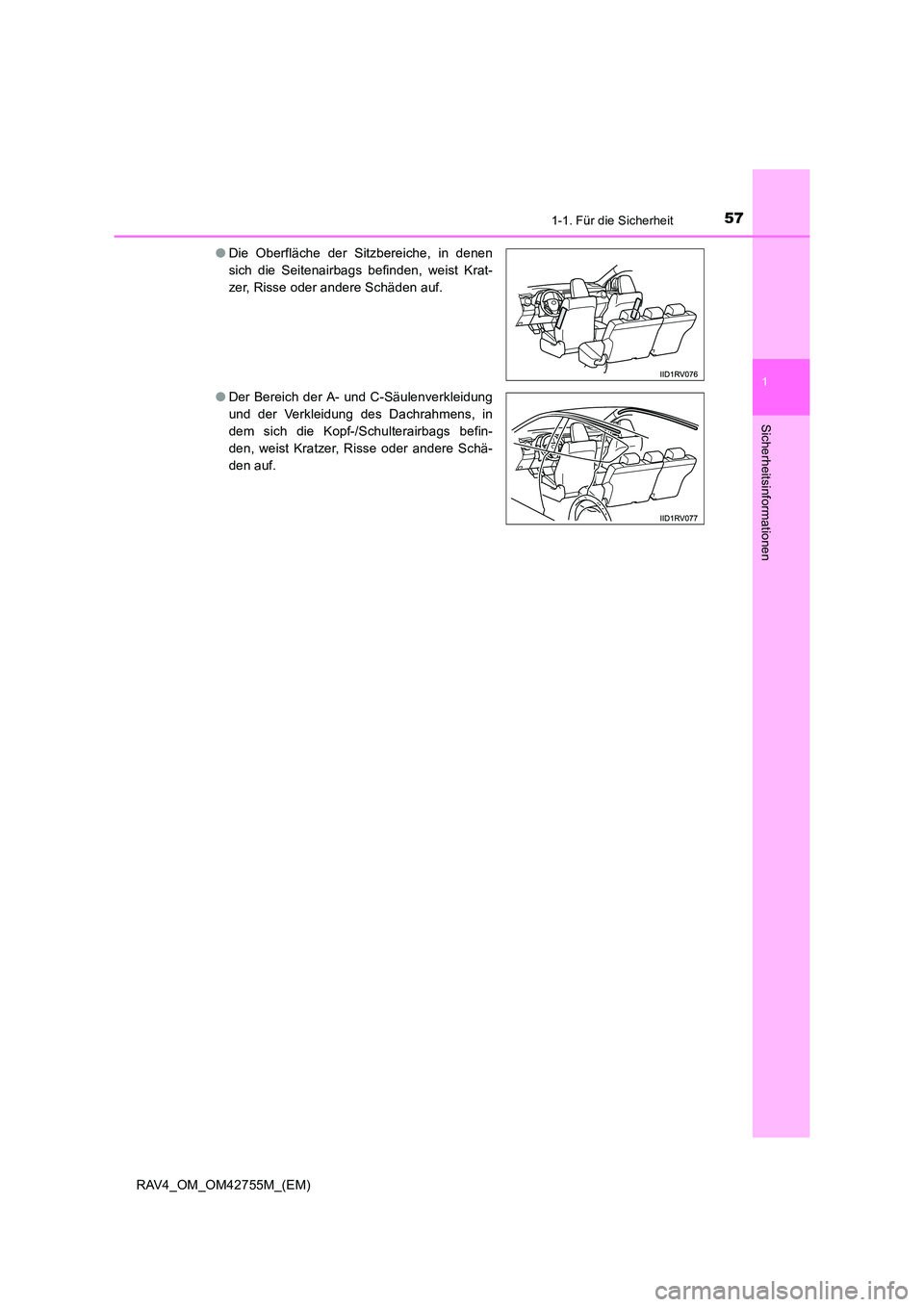

●Die Oberfläche der Sitzbereiche, in denen
sich die Seitenairbags befinden, weist Krat-
zer, Risse oder andere Schäden auf.
● Der Bereich der A- und C-Säulenverkleidung
und der Verkleidung des Dachrahmens, in
dem sich die Kopf-/Schulterairbags befin-
den, weist Kratzer, Risse oder andere Schä-
den auf.

581-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)

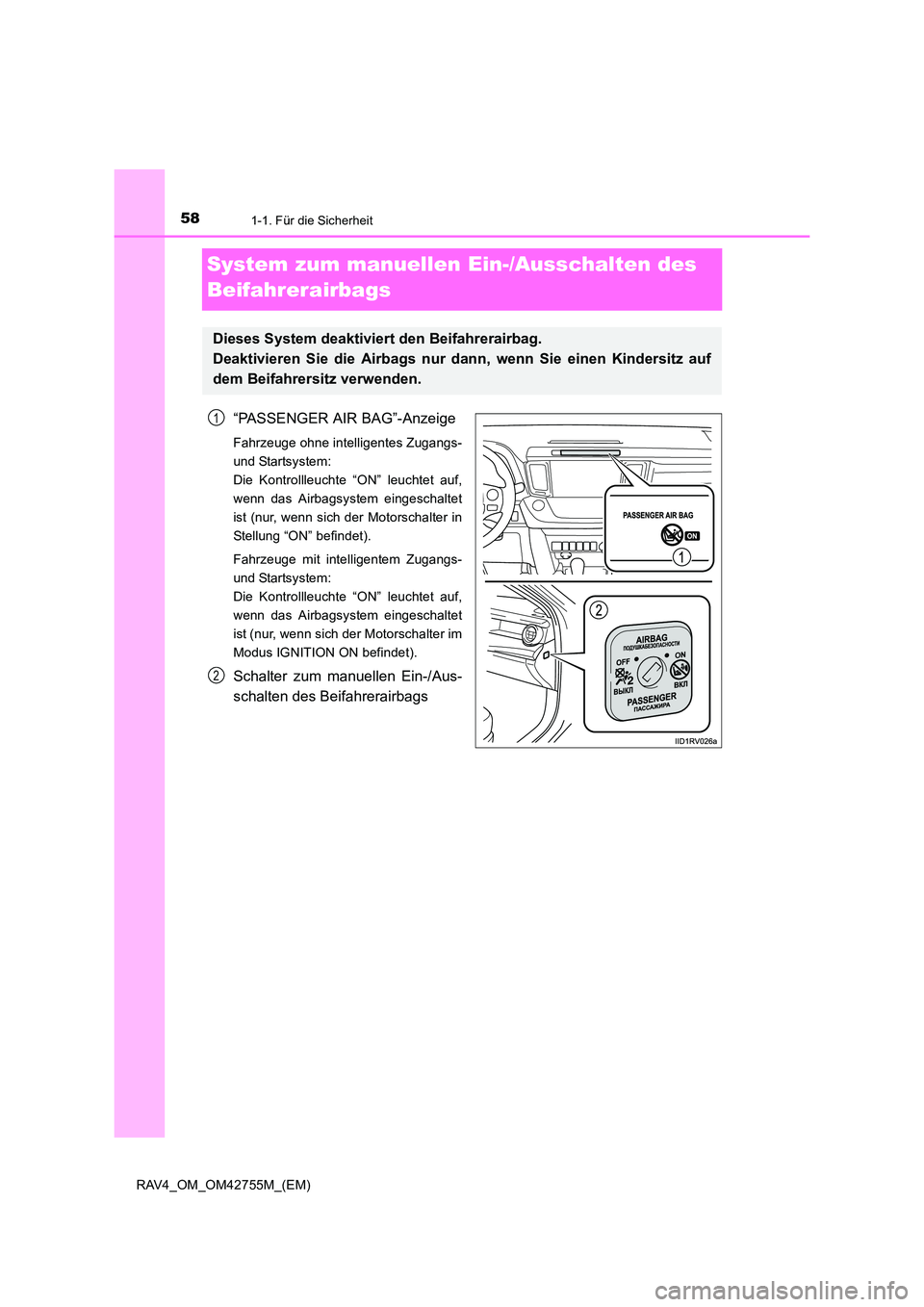

System zum manuellen Ein-/Ausschalten des
Beifahrerairbags
“PASSENGER AIR BAG”-Anzeige
Fahrzeuge ohne intelligentes Zugangs-
und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbagsystem eingeschaltet
ist (nur, wenn sich der Motorschalter in
Stellung “ON” befindet).
Fahrzeuge mit intelligentem Zugangs-
und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbagsystem eingeschaltet
ist (nur, wenn sich der Motorschalter im
Modus IGNITION ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Dieses System deaktiviert den Beifahrerairbag.
Deaktivieren Sie die Airbags nur dann, wenn Sie einen Kindersitz auf
dem Beifahrersitz verwenden.
1
2

591-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen

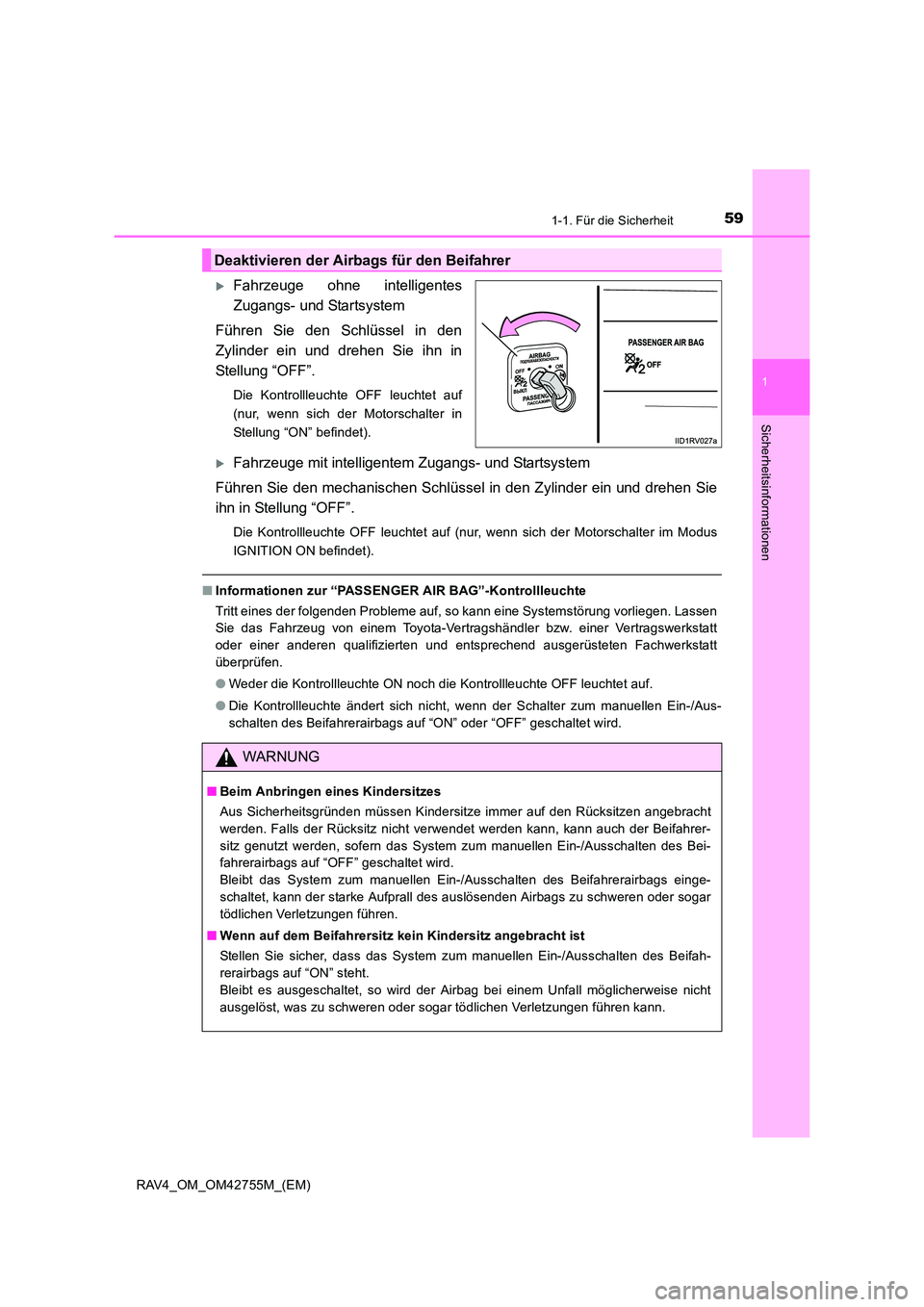

XFahrzeuge ohne intelligentes
Zugangs- und Startsystem
Führen Sie den Schlüssel in den
Zylinder ein und drehen Sie ihn in
Stellung “OFF”.
Die Kontrollleuchte OFF leuchtet auf
(nur, wenn sich der Motorschalter in
Stellung “ON” befindet).
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Führen Sie den mechanischen Schlüssel in den Zylinder ein und drehen Sie
ihn in Stellung “OFF”.
Die Kontrollleuchte OFF leuchtet auf (nur, wenn sich der Motorschalter im Modus
IGNITION ON befindet).
■ Informationen zur “PASSENGER AIR BAG”-Kontrollleuchte
Tritt eines der folgenden Probleme auf, so kann eine Systemstörung vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
●Weder die Kontrollleuchte ON noch die Kontrollleuchte OFF leuchtet auf.
● Die Kontrollleuchte ändert sich nicht, wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags auf “ON” oder “OFF” geschaltet wird.
Deaktivieren der Airbags für den Beifahrer
WARNUNG
■Beim Anbringen eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht
werden. Falls der Rücksitz nicht verwendet werden kann, kann auch der Beifahrer-
sitz genutzt werden, sofern das System zum manuellen Ein-/Ausschalten des Bei-
fahrerairbags auf “OFF” geschaltet wird.
Bleibt das System zum manuellen Ein-/Ausschalten des Beifahrerairbags einge-
schaltet, kann der starke Aufprall des auslösenden Airbags zu schweren oder sogar
tödlichen Verletzungen führen.
■ Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “ON” steht.
Bleibt es ausgeschaltet, so wird der Airbag bei einem Unfall möglicherweise nicht
ausgelöst, was zu schweren oder sogar tödlichen Verletzungen führen kann.

601-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)

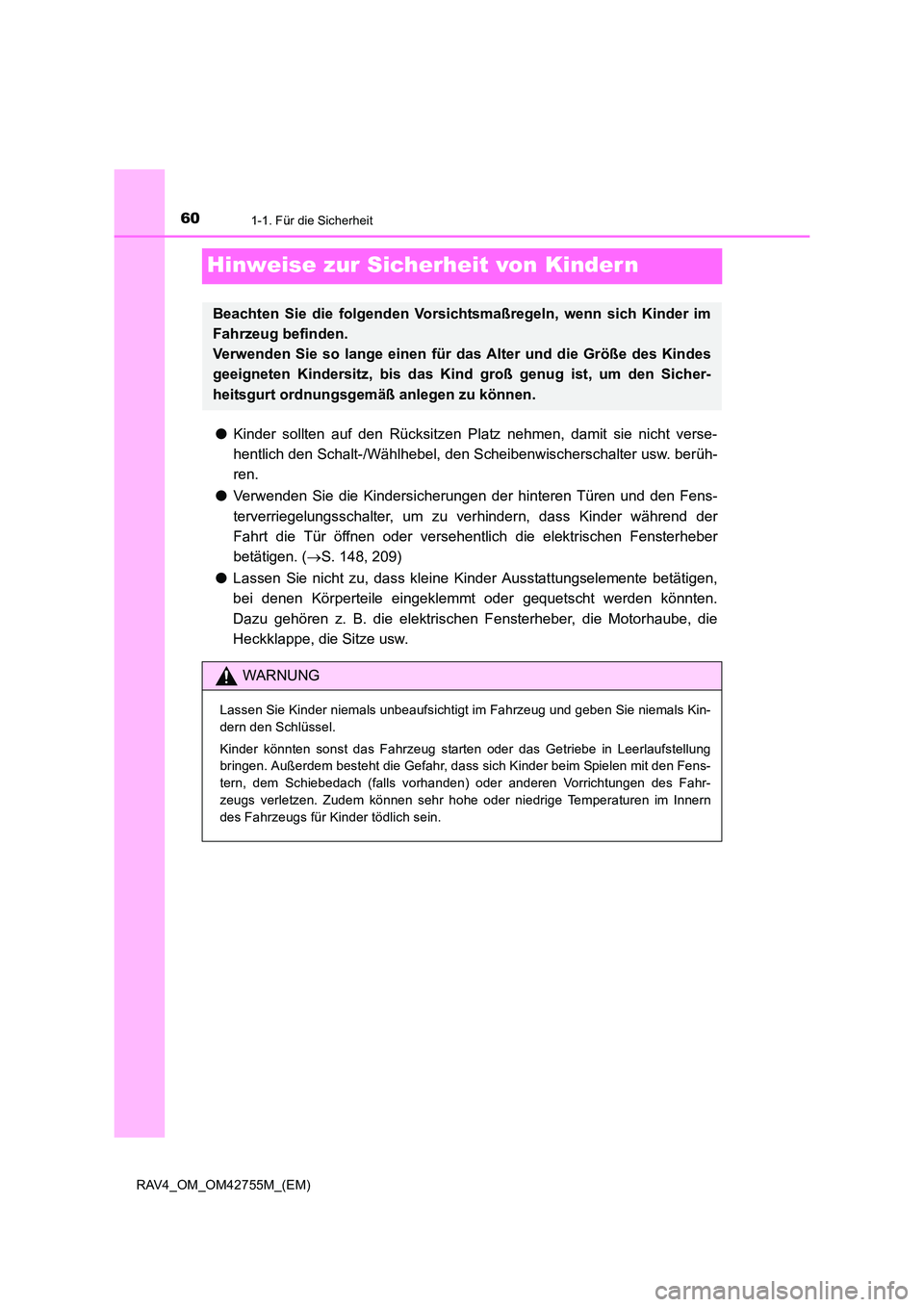

Hinweise zur Sicherheit von Kinder n
●Kinder sollten auf den Rücksitzen Platz nehmen, damit sie nicht verse-
hentlich den Schalt-/Wählhebel, den Scheibenwischerschalter usw. berüh-
ren.
● Verwenden Sie die Kindersicherungen der hinteren Türen und den Fens-
terverriegelungsschalter, um zu verhindern, dass Kinder während der
Fahrt die Tür öffnen oder versehentlich die elektrischen Fensterheber
betätigen. ( →S. 148, 209)
● Lassen Sie nicht zu, dass kleine Kinder Ausstattungselemente betätigen,
bei denen Körperteile eingeklemmt oder gequetscht werden könnten.
Dazu gehören z. B. die elektrischen Fensterheber, die Motorhaube, die
Heckklappe, die Sitze usw.
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn sich Kinder im
Fahrzeug befinden.
Verwenden Sie so lange einen für das Alter und die Größe des Kindes
geeigneten Kindersitz, bis das Kind groß genug ist, um den Sicher-
heitsgurt ordnungsgemäß anlegen zu können.
WARNUNG
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in Leerlaufstellung
bringen. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fens-
tern, dem Schiebedach (falls vorhanden) oder anderen Vorrichtungen des Fahr-
zeugs verletzen. Zudem können sehr hohe oder niedrige Temperaturen im Innern
des Fahrzeugs für Kinder tödlich sein.
