411-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen

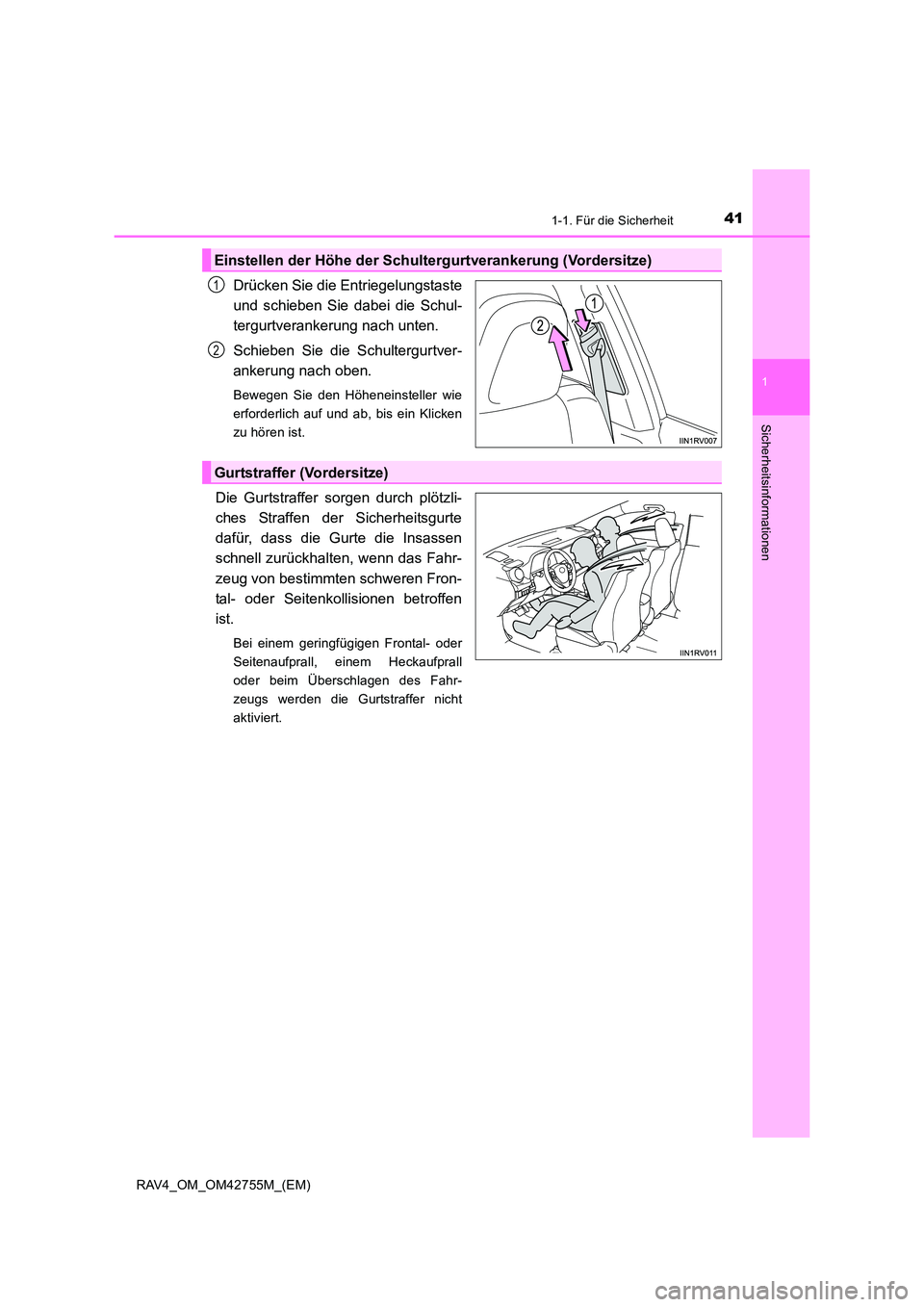

Drücken Sie die Entriegelungstaste
und schieben Sie dabei die Schul-
tergurtverankerung nach unten.
Schieben Sie die Schultergurtver-
ankerung nach oben.
Bewegen Sie den Höheneinsteller wie
erforderlich auf und ab, bis ein Klicken
zu hören ist.
Die Gurtstraffer sorgen durch plötzli-
ches Straffen der Sicherheitsgurte
dafür, dass die Gurte die Insassen
schnell zurückhalten, wenn das Fahr-
zeug von bestimmten schweren Fron-
tal- oder Seitenkollisionen betroffen
ist.
Bei einem geringfügigen Frontal- oder
Seitenaufprall, einem Heckaufprall
oder beim Überschlagen des Fahr-
zeugs werden die Gurtstraffer nicht
aktiviert.
Einstellen der Höhe der Schultergurtverankerung (Vordersitze)
1
2
Gurtstraffer (Vordersitze)

421-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)
■ELR-Rückhalteautomatik
Bei einer Notbremsung oder bei einem Aufprall blockiert die Aufrollvorrichtung den
Gurt. Er kann auch blockiert werden, wenn Sie sich zu schnell nach vorn beugen. Bei
langsamen und gleichmäßigen Bewegungen gibt der Gurt nach, so dass Sie sich frei
bewegen können.
■ Verwendung der Sicherheitsgurte bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs wurden grundsätzlich für erwachsene Personen
entwickelt.
●Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten
Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß
anlegen zu können. ( →S. 61)
● Ist das Kind groß genug, um den Sicherheitsgurt ordnungsgemäß anzulegen, befol-
gen Sie die Anweisungen zur Verwendung des Sicherheitsgurts. ( →S. 38)
■ Austausch des Gurts, nachdem der Gurtstraffer aktiviert wurde
Wenn das Fahrzeug in mehrere Kollisionen verwickelt ist, wird der Gurtstraffer bei der
ersten Kollision aktiviert, jedoch nicht mehr bei weiteren Kollisionen.
■ Sicherheitsgurtvorschriften
Wenn es in Ihrem Land Sicherheitsgurtvorschriften gibt, wenden Sie sich zwecks Aus-
tausch oder Einbau von Sicherheitsgurten an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
WARNUNG
Beachten Sie folgende Vorsichtsmaßregeln, um die Verletzungsgefahr bei plötzlichem
Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall zu minimieren.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
■Anlegen der Sicherheitsgurte
●Stellen Sie sicher, dass alle Mitfahrer den Sicherheitsgurt angelegt haben.
● Legen Sie die Sicherheitsgurte stets vorschriftsmäßig an.
● Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie
einen Sicherheitsgurt niemals für mehr als eine Person gleichzeitig. Das gilt auch
für Kinder.
● Toyota empfiehlt, dass Kinder auf dem Rücksitz sitzen und immer durch einen
Sicherheitsgurt und/oder einen entsprechenden Kindersitz gesichert werden.
● Für eine ordnungsgemäße Sitzposition neigen Sie die Rückenlehne nicht mehr als
nötig zurück. Die Sicherheitsgurte sind am effektivsten, wenn die Insassen gerade
und weit hinten auf dem Sitz sitzen.
● Führen Sie den Schultergurt nicht unter Ihrem Arm durch.
● Tragen Sie den Sicherheitsgurt stets tief und eng anliegend über der Hüfte.

431-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen
WARNUNG

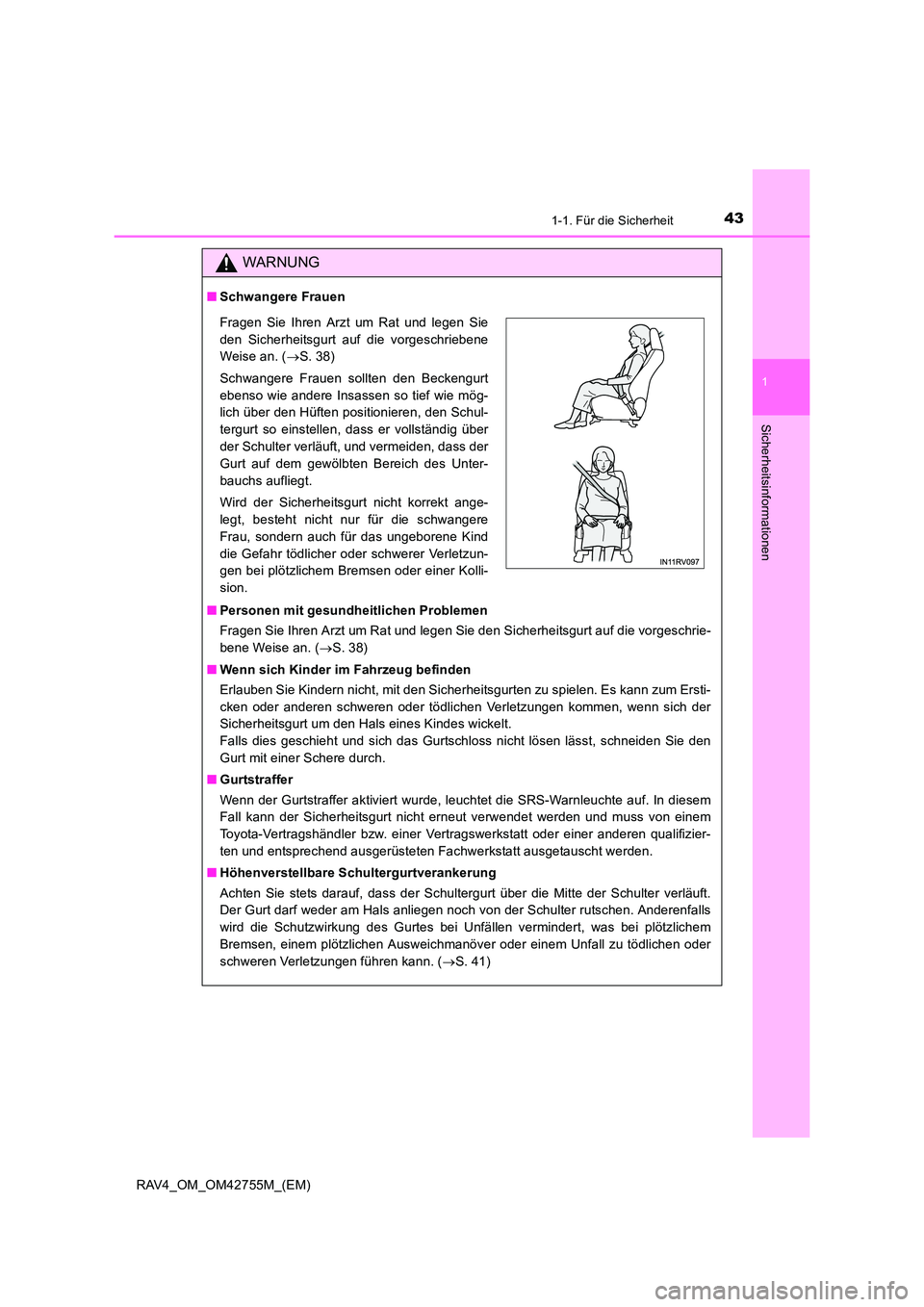

■Schwangere Frauen
■ Personen mit gesundheitlichen Problemen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgeschrie-
bene Weise an. ( →S. 38)
■ Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum Ersti-
cken oder anderen schweren oder tödlichen Verletzungen kommen, wenn sich der
Sicherheitsgurt um den Hals eines Kindes wickelt.
Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den
Gurt mit einer Schere durch.
■ Gurtstraffer
Wenn der Gurtstraffer aktiviert wurde, leuchtet die SRS-Warnleuchte auf. In diesem
Fall kann der Sicherheitsgurt nicht erneut verwendet werden und muss von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt ausgetauscht werden.
■ Höhenverstellbare Schultergurtverankerung
Achten Sie stets darauf, dass der Schultergurt über die Mitte der Schulter verläuft.
Der Gurt darf weder am Hals anliegen noch von der Schulter rutschen. Anderenfalls
wird die Schutzwirkung des Gurtes bei Unfällen vermindert, was bei plötzlichem
Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall zu tödlichen oder
schweren Verletzungen führen kann. ( →S. 41)
Fragen Sie Ihren Arzt um Rat und legen Sie
den Sicherheitsgurt auf die vorgeschriebene
Weise an. ( →S. 38)
Schwangere Frauen sollten den Beckengurt
ebenso wie andere Insassen so tief wie mög-
lich über den Hüften positionieren, den Schul-
tergurt so einstellen, dass er vollständig über
der Schulter verläuft, und vermeiden, dass der
Gurt auf dem gewölbten Bereich des Unter-
bauchs aufliegt.
Wird der Sicherheitsgurt nicht korrekt ange-
legt, besteht nicht nur für die schwangere
Frau, sondern auch für das ungeborene Kind
die Gefahr tödlicher oder schwerer Verletzun-
gen bei plötzlichem Bremsen oder einer Kolli-
sion.

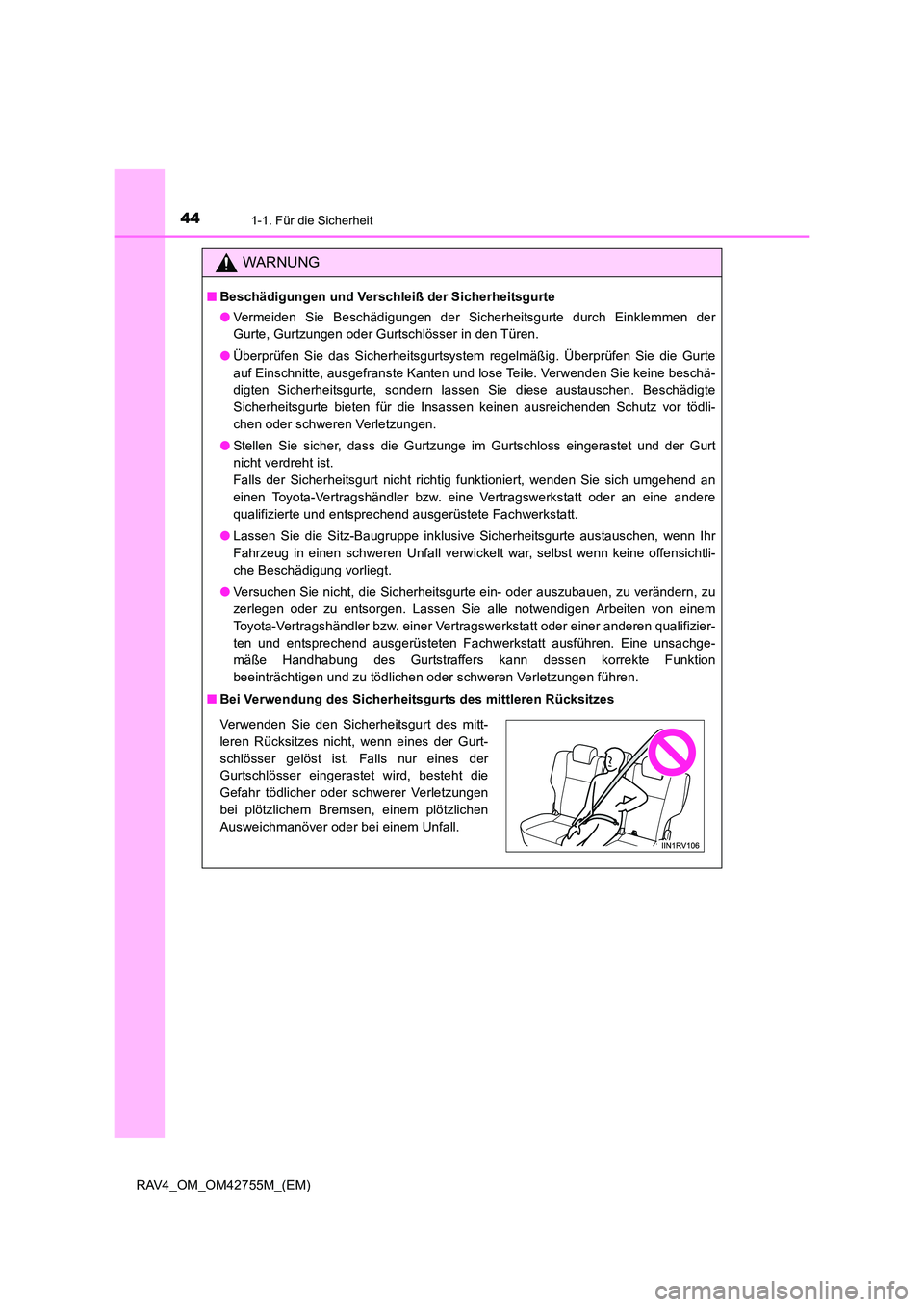

441-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)
WARNUNG
■Beschädigungen und Verschleiß der Sicherheitsgurte
●Vermeiden Sie Beschädigungen der Sicherheitsgurte durch Einklemmen der
Gurte, Gurtzungen oder Gurtschlösser in den Türen.
● Überprüfen Sie das Sicherheitsgurtsystem regelmäßig. Überprüfen Sie die Gurte
auf Einschnitte, ausgefranste Kanten und lose Teile. Verwenden Sie keine beschä-
digten Sicherheitsgurte, sondern lassen Sie diese austauschen. Beschädigte
Sicherheitsgurte bieten für die Insassen keinen ausreichenden Schutz vor tödli-
chen oder schweren Verletzungen.
● Stellen Sie sicher, dass die Gurtzunge im Gurtschloss eingerastet und der Gurt
nicht verdreht ist.
Falls der Sicherheitsgurt nicht richtig funktioniert, wenden Sie sich umgehend an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Lassen Sie die Sitz-Baugruppe inklusive Sicherheitsgurte austauschen, wenn Ihr
Fahrzeug in einen schweren Unfall verwickelt war, selbst wenn keine offensichtli-
che Beschädigung vorliegt.
● Versuchen Sie nicht, die Sicherheitsgurte ein- oder auszubauen, zu verändern, zu
zerlegen oder zu entsorgen. Lassen Sie alle notwendigen Arbeiten von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt ausführen. Eine unsachge-
mäße Handhabung des Gurtstraffers kann dessen korrekte Funktion
beeinträchtigen und zu tödlichen oder schweren Verletzungen führen.
■ Bei Verwendung des Sicherheitsgurts des mittleren Rücksitzes
Verwenden Sie den Sicherheitsgurt des mitt-
leren Rücksitzes nicht, wenn eines der Gurt-
schlösser gelöst ist. Falls nur eines der
Gurtschlösser eingerastet wird, besteht die
Gefahr tödlicher oder schwerer Verletzungen
bei plötzlichem Bremsen, einem plötzlichen
Ausweichmanöver oder bei einem Unfall.

451-1. Für die Sicherheit
1
Sicherheitsinformationen
RAV4_OM_OM42755M_(EM)

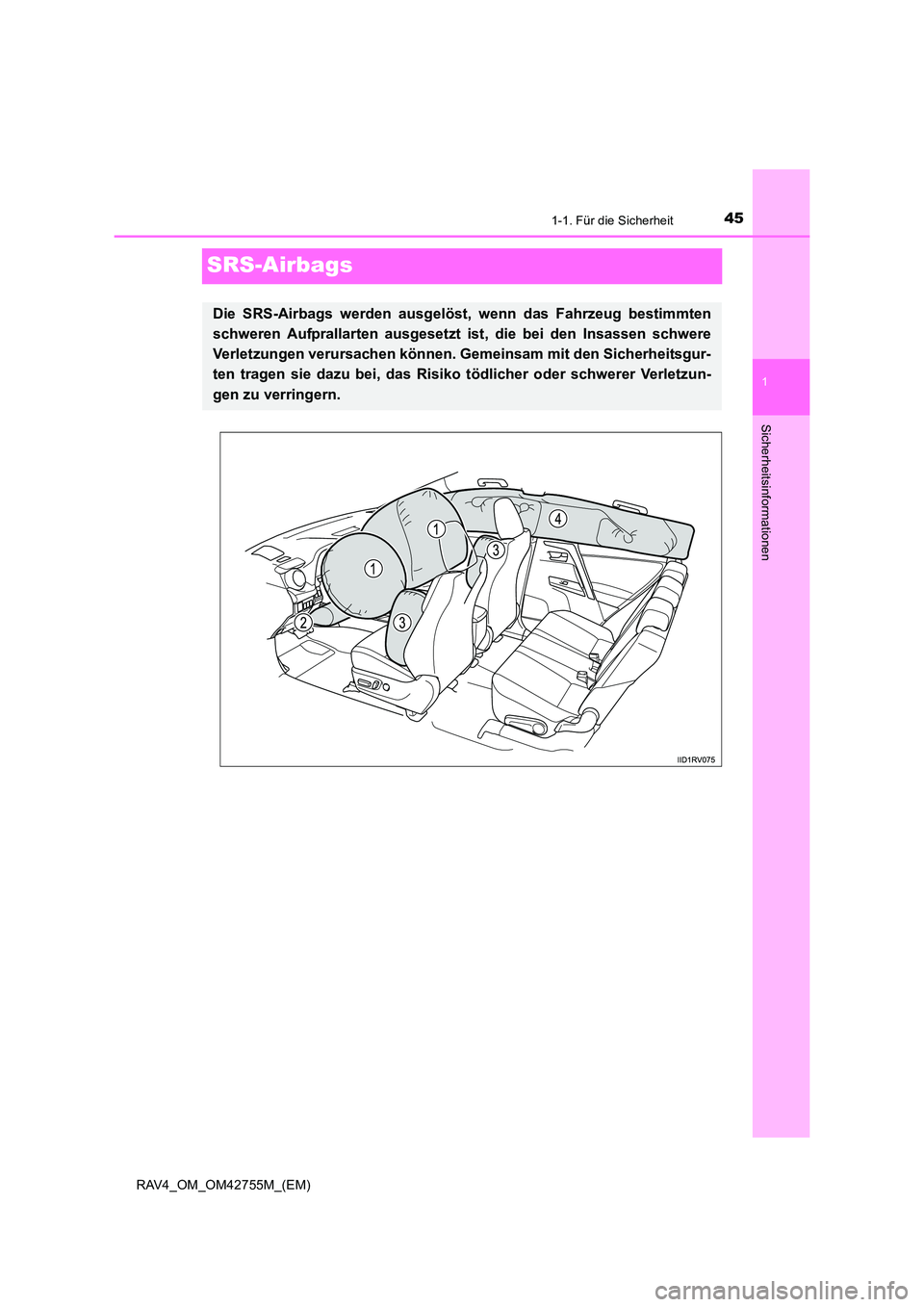

SRS-Airbags
Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten
schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere
Verletzungen verursachen können. Gemeinsam mit den Sicherheitsgur-
ten tragen sie dazu bei, das Risiko tödlicher oder schwerer Verletzun-
gen zu verringern.

461-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)

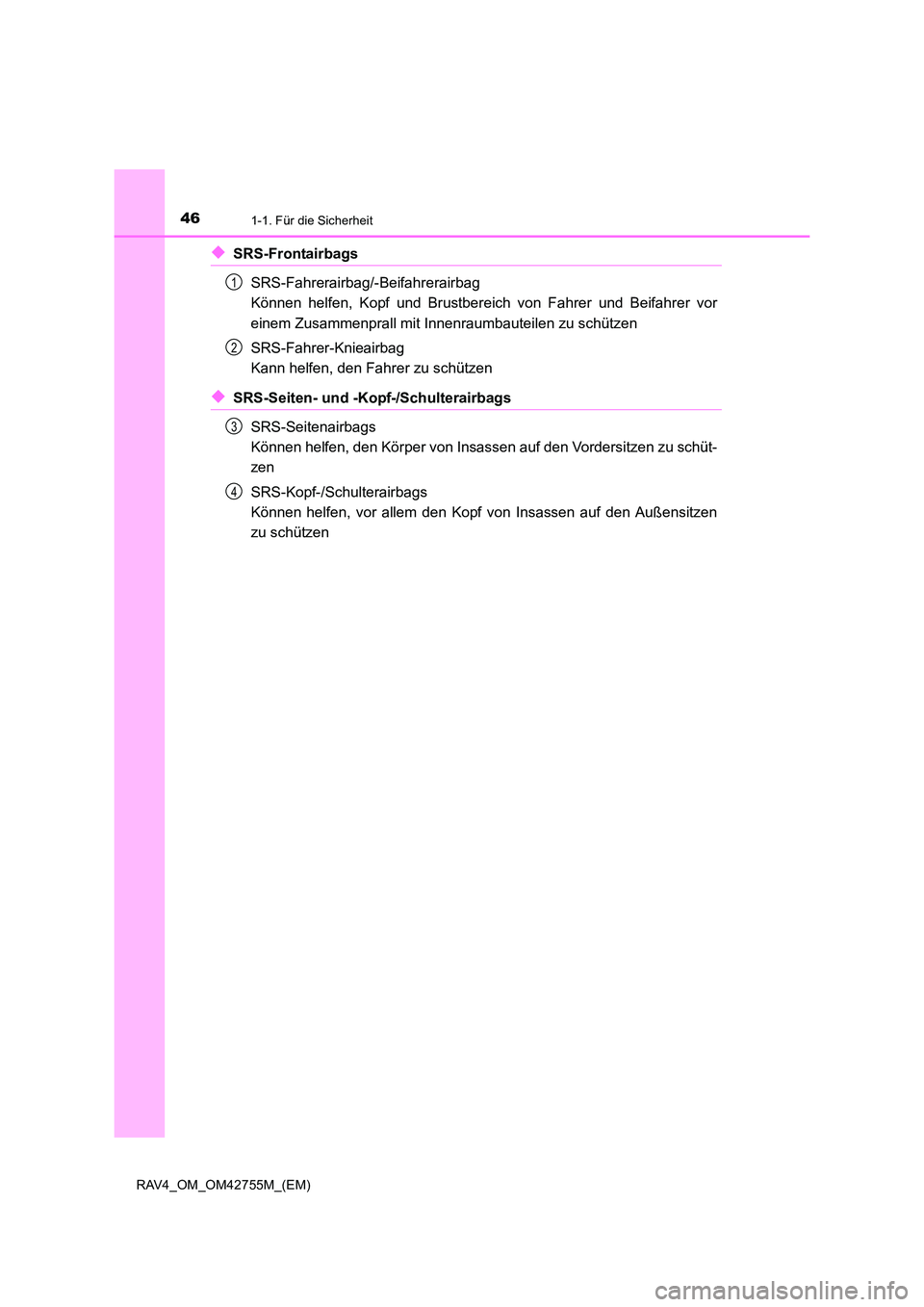

◆SRS-FrontairbagsSRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor
einem Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Fahrer-Knieairbag
Kann helfen, den Fahrer zu schützen
◆SRS-Seiten- und -Kopf-/SchulterairbagsSRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schüt-
zen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den Außensitzen
zu schützen
1
2
3
4

471-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen

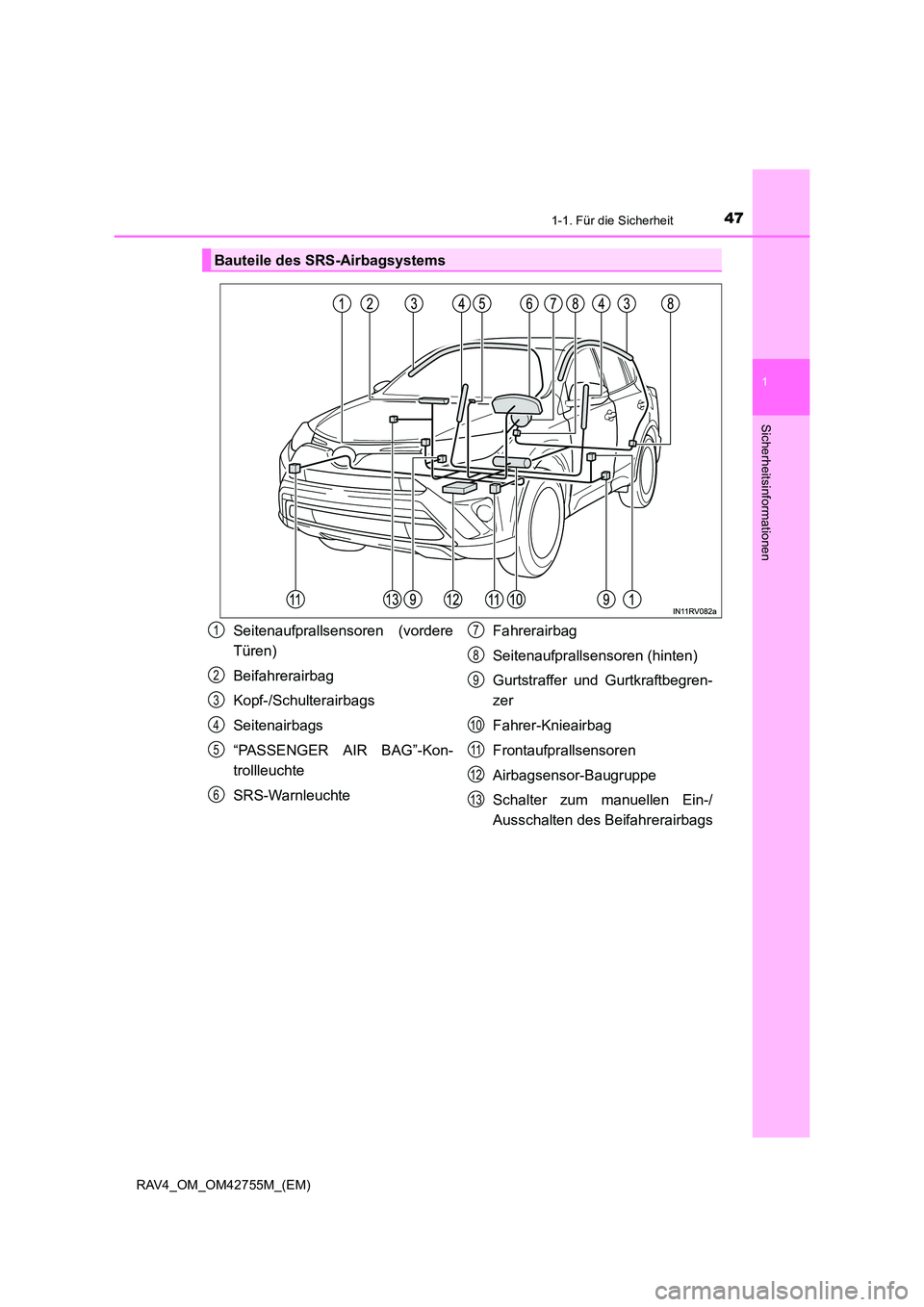

Bauteile des SRS-Airbagsystems
Seitenaufprallsensoren (vordere
Türen)
Beifahrerairbag
Kopf-/Schulterairbags
Seitenairbags
“PASSENGER AIR BAG”-Kon-
trollleuchte
SRS-WarnleuchteFahrerairbag
Seitenaufprallsensoren (hinten)
Gurtstraffer und Gurtkraftbegren-
zer
Fahrer-Knieairbag
Frontaufprallsensoren
Airbagsensor-Baugruppe
Schalter zum manuellen Ein-/
Ausschalten des Beifahrerairbags1
2
3
4
5
6
7
8
9
10
11
12
13

481-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)

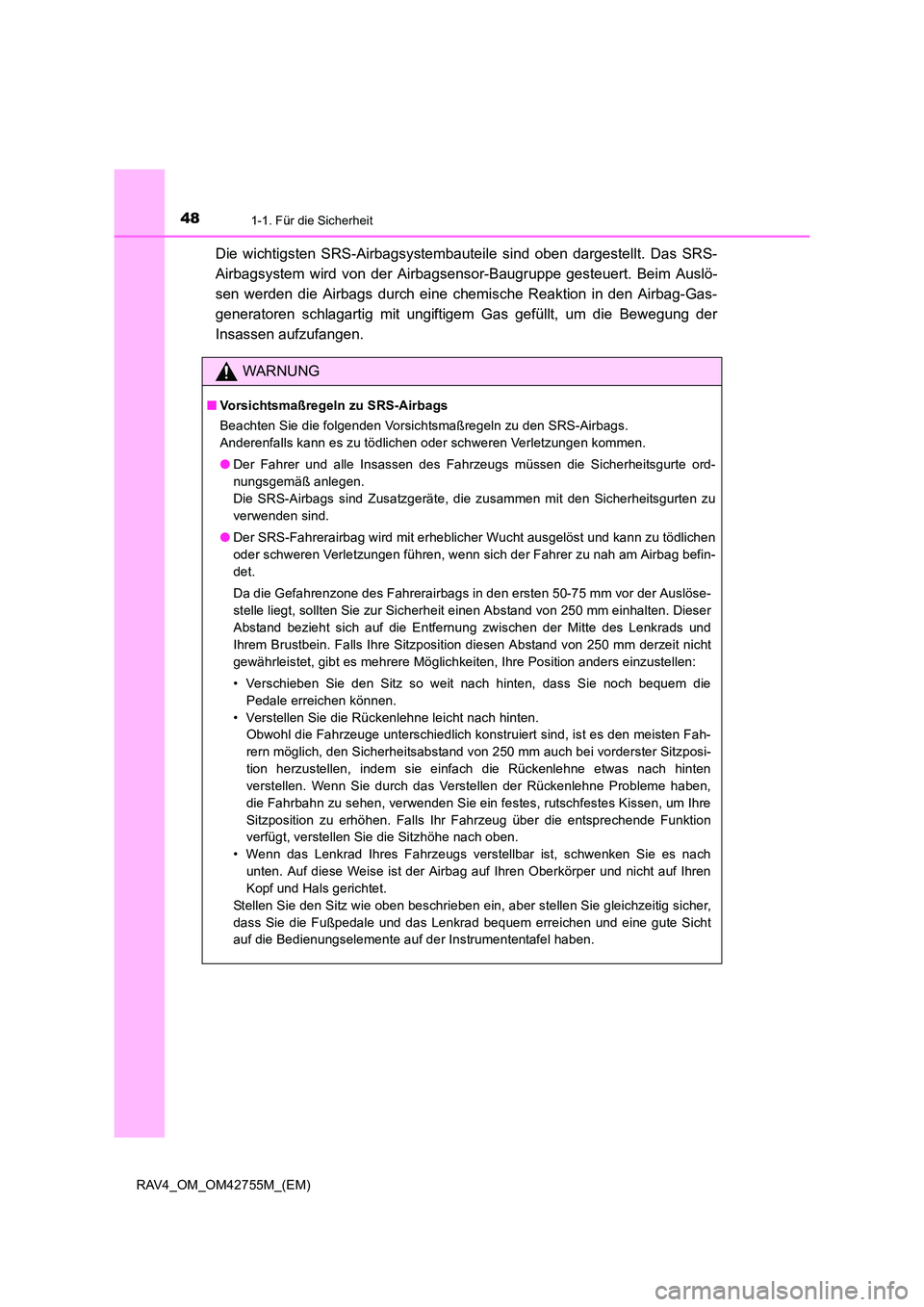

Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRS-
Airbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslö-
sen werden die Airbags durch eine chemische Reaktion in den Airbag-Gas-
generatoren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der
Insassen aufzufangen.
WARNUNG
■ Vorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind Zusatzgeräte, die zusammen mit den Sicherheitsgurten zu
verwenden sind.
● Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen
oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befin-
det.
Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslöse-
stelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser
Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und
Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht
gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die
Pedale erreichen können.
• Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fah-
rern möglich, den Sicherheitsabstand von 250 mm auch bei vorderster Sitzposi-
tion herzustellen, indem sie einfach die Rückenlehne etwas nach hinten
verstellen. Wenn Sie durch das Verstellen der Rückenlehne Probleme haben,
die Fahrbahn zu sehen, verwenden Sie ein festes, rutschfestes Kissen, um Ihre
Sitzposition zu erhöhen. Falls Ihr Fahrzeug über die entsprechende Funktion
verfügt, verstellen Sie die Sitzhöhe nach oben.
• Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren
Kopf und Hals gerichtet.
Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher,
dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht
auf die Bedienungselemente auf der Instrumententafel haben.

491-1. Für die Sicherheit
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen
WARNUNG

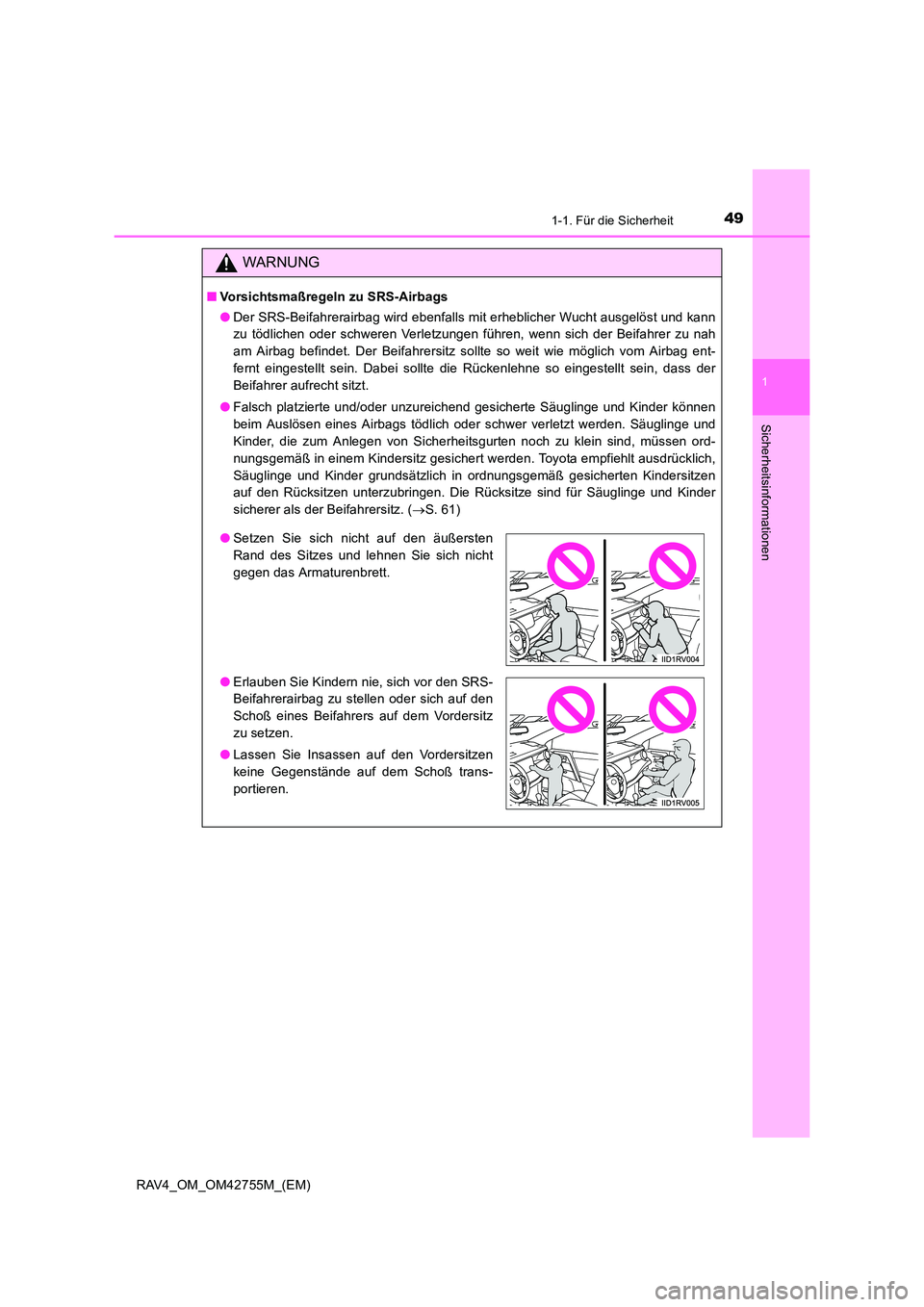

■Vorsichtsmaßregeln zu SRS-Airbags
●Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann
zu tödlichen oder schweren Verletzungen führen, wenn sich der Beifahrer zu nah
am Airbag befindet. Der Beifahrersitz sollte so weit wie möglich vom Airbag ent-
fernt eingestellt sein. Dabei sollte die Rückenlehne so eingestellt sein, dass der
Beifahrer aufrecht sitzt.
● Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können
beim Auslösen eines Airbags tödlich oder schwer verletzt werden. Säuglinge und
Kinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen ord-
nungsgemäß in einem Kindersitz gesichert werden. Toyota empfiehlt ausdrücklich,
Säuglinge und Kinder grundsätzlich in ordnungsgemäß gesicherten Kindersitzen
auf den Rücksitzen unterzubringen. Die Rücksitze sind für Säuglinge und Kinder
sicherer als der Beifahrersitz. ( →S. 61)
● Setzen Sie sich nicht auf den äußersten
Rand des Sitzes und lehnen Sie sich nicht
gegen das Armaturenbrett.
● Erlauben Sie Kindern nie, sich vor den SRS-
Beifahrerairbag zu stellen oder sich auf den
Schoß eines Beifahrers auf dem Vordersitz
zu setzen.
● Lassen Sie Insassen auf den Vordersitzen
keine Gegenstände auf dem Schoß trans-
portieren.

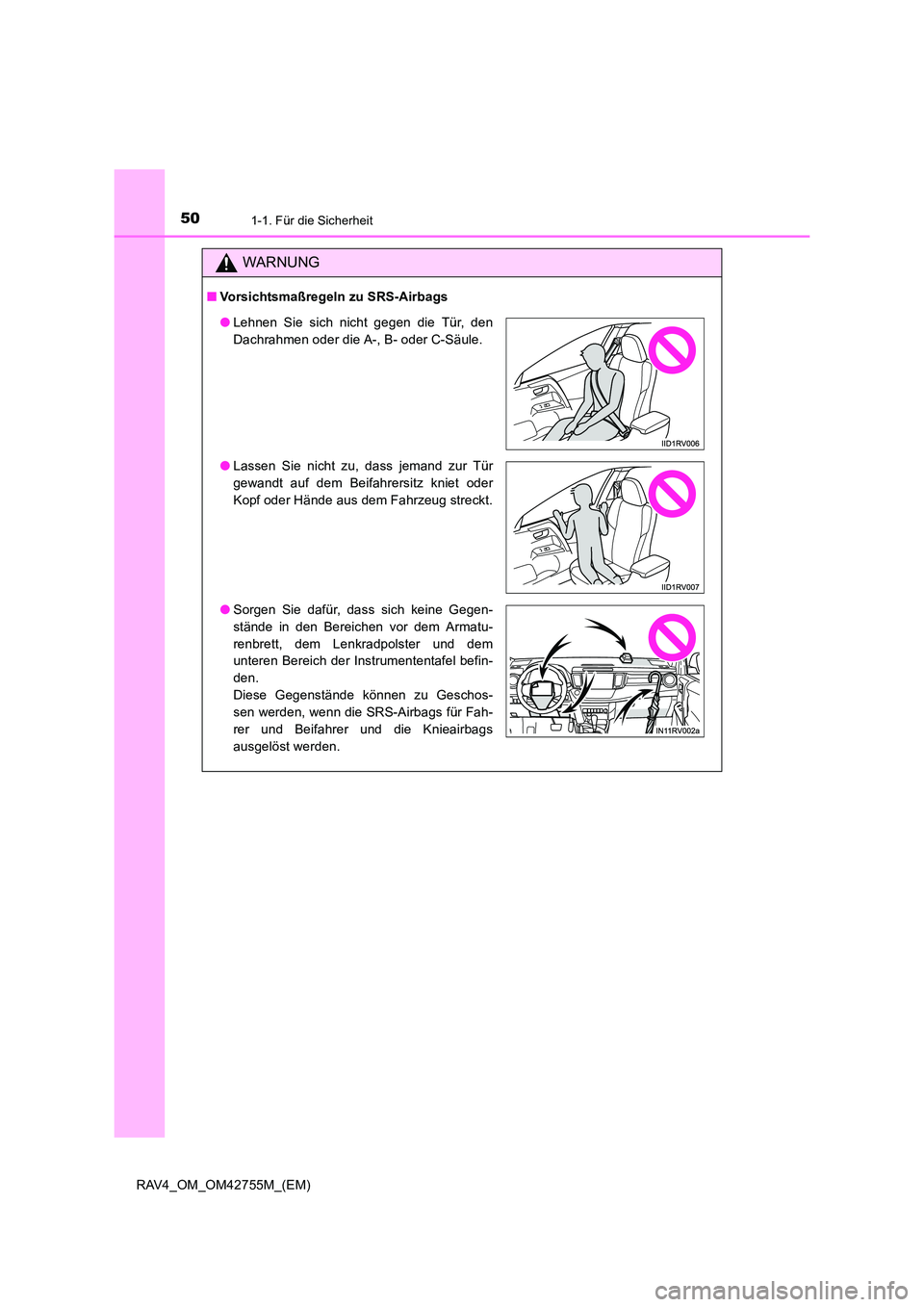

501-1. Für die Sicherheit
RAV4_OM_OM42755M_(EM)
WARNUNG
■Vorsichtsmaßregeln zu SRS-Airbags
●Lehnen Sie sich nicht gegen die Tür, den
Dachrahmen oder die A-, B- oder C-Säule.
● Lassen Sie nicht zu, dass jemand zur Tür
gewandt auf dem Beifahrersitz kniet oder
Kopf oder Hände aus dem Fahrzeug streckt.
● Sorgen Sie dafür, dass sich keine Gegen-
stände in den Bereichen vor dem Armatu-
renbrett, dem Lenkradpolster und dem
unteren Bereich der Instrumententafel befin-
den.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS-Airbags für Fah-
rer und Beifahrer und die Knieairbags
ausgelöst werden.
