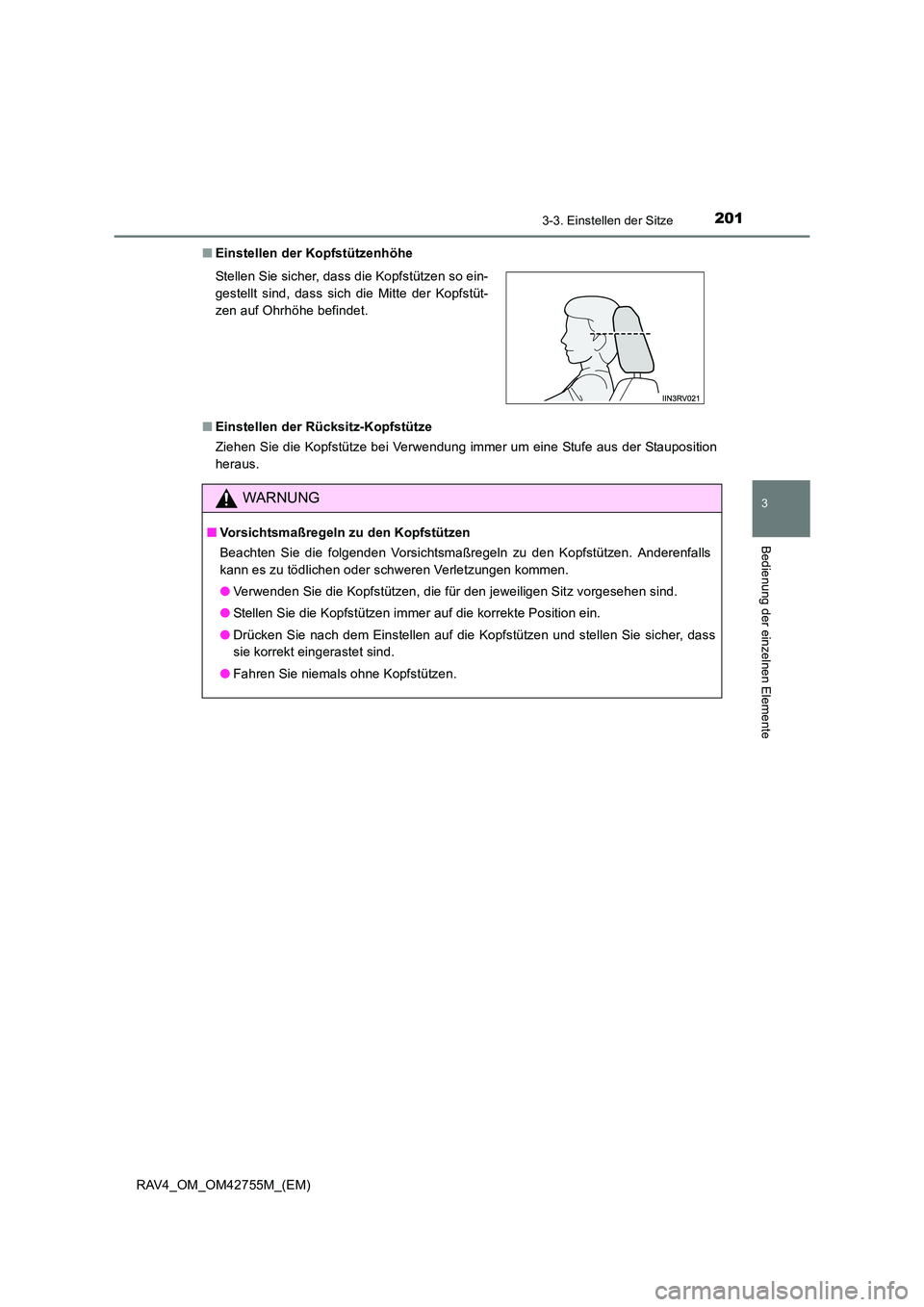

2013-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)■
Einstellen der Kopfstützenhöhe
■ Einstellen der Rücksitz-Kopfstütze
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus. Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstüt-
zen auf Ohrhöhe befindet.
WARNUNG
■Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
●Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
● Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
● Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
● Fahren Sie niemals ohne Kopfstützen.

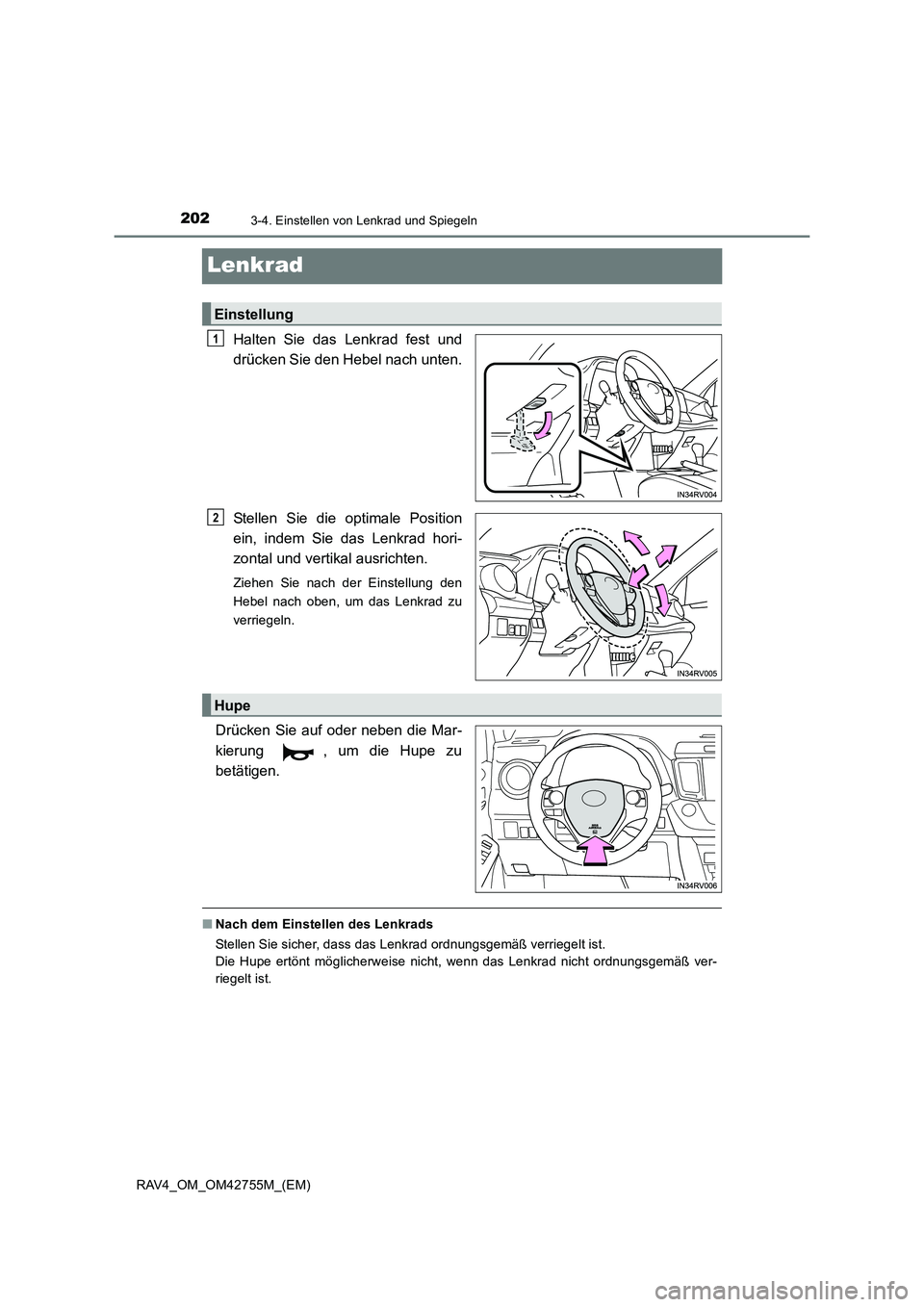

2023-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42755M_(EM)
Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad hori-
zontal und vertikal ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Drücken Sie auf oder neben die Mar-
kierung , um die Hupe zu
betätigen.
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist.
Einstellung
1
2
Hupe

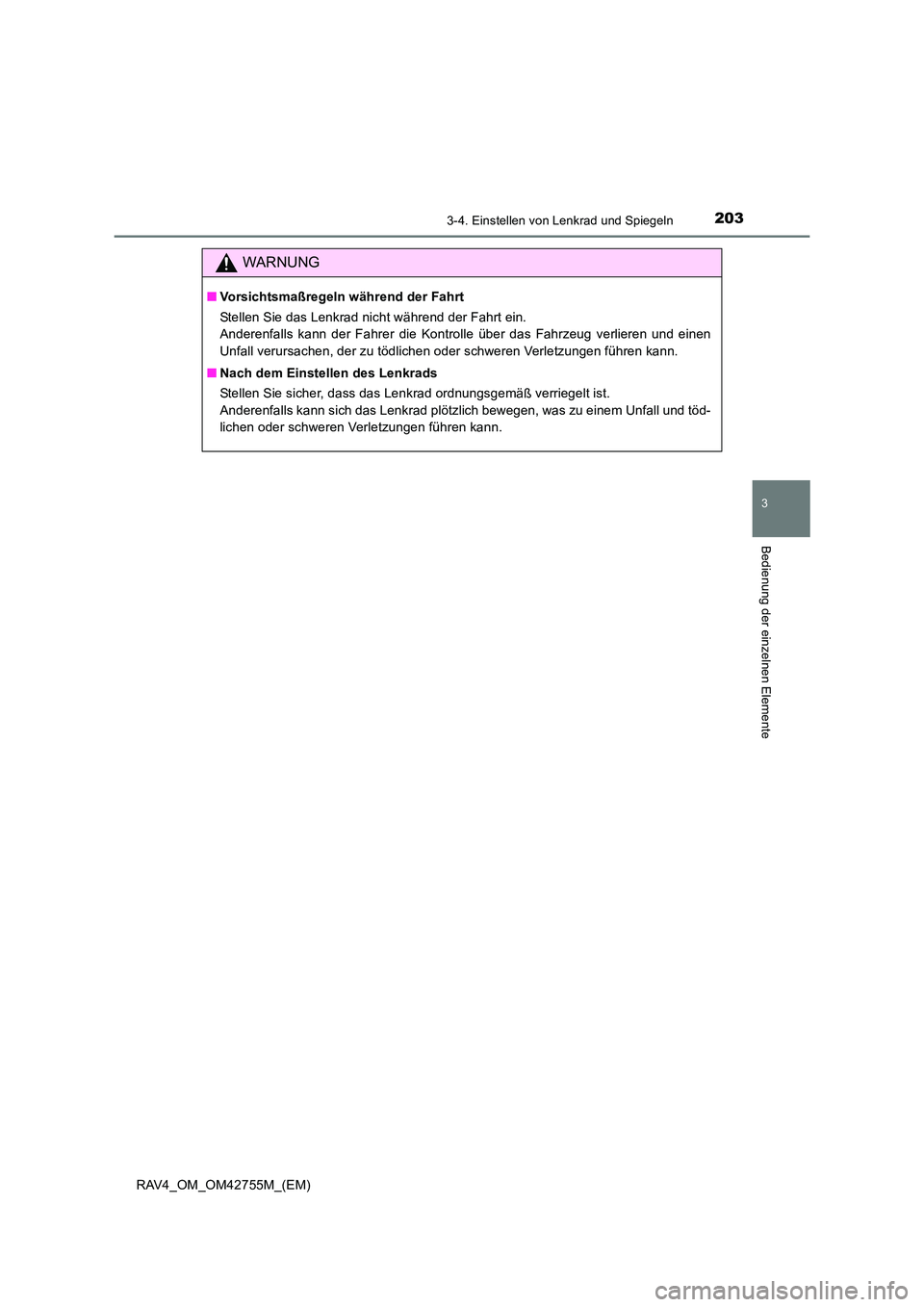

2033-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
WARNUNG
■Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall und töd-
lichen oder schweren Verletzungen führen kann.

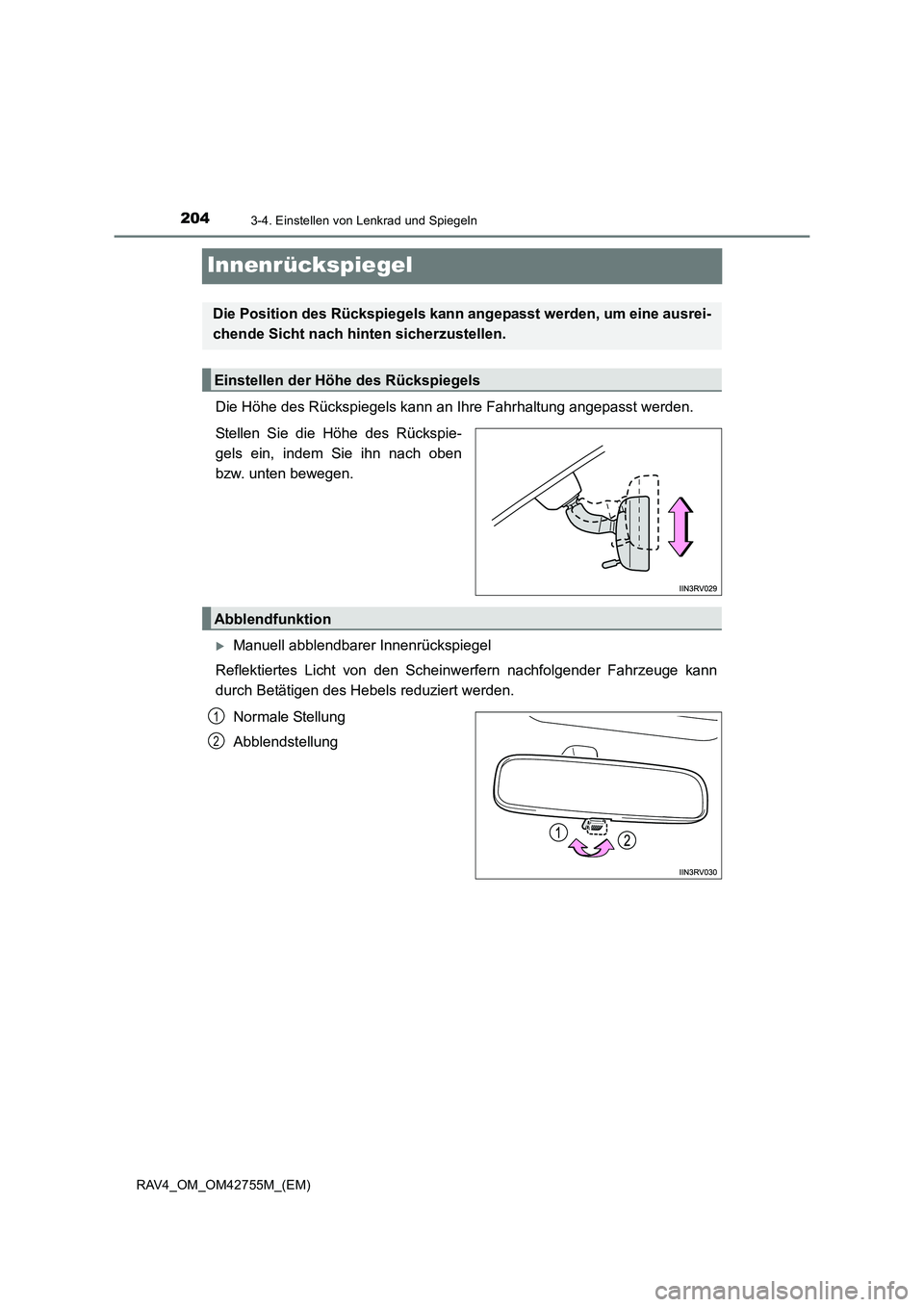

2043-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42755M_(EM)
Innenrückspiegel
Die Höhe des Rückspiegels kann an Ihre Fahrhaltung angepasst werden.
Stellen Sie die Höhe des Rückspie-
gels ein, indem Sie ihn nach oben
bzw. unten bewegen.
XManuell abblendbarer Innenrückspiegel
Reflektiertes Licht von den Scheinw erfern nachfolgender Fahrzeuge kann
durch Betätigen des Hebels reduziert werden.
Normale Stellung
Abblendstellung
Die Position des Rückspiegels kann an gepasst werden, um eine ausrei-
chende Sicht nach hinten sicherzustellen.
Einstellen der Höhe des Rückspiegels
Abblendfunktion
1
2

2053-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
XAutomatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Sc heinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Jedes Mal, wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem) geschaltet wird, wird die Funktion wieder ein-
geschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
■ Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

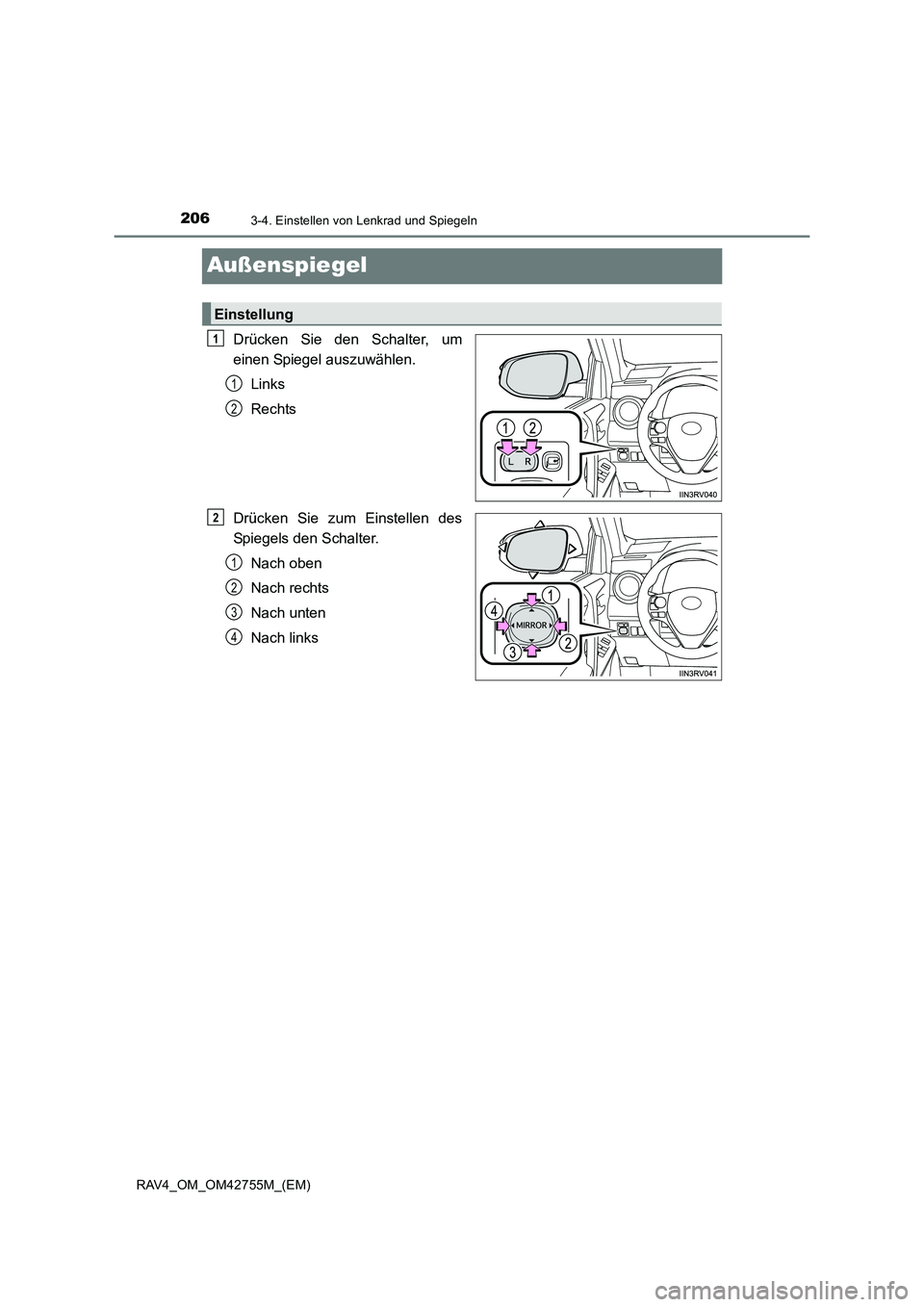

2063-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42755M_(EM)
Außenspiegel
Drücken Sie den Schalter, um
einen Spiegel auszuwählen.Links
Rechts
Drücken Sie zum Einstellen des
Spiegels den Schalter. Nach oben
Nach rechts
Nach unten
Nach links
Einstellung
1
1
2
2
1
2
3
4

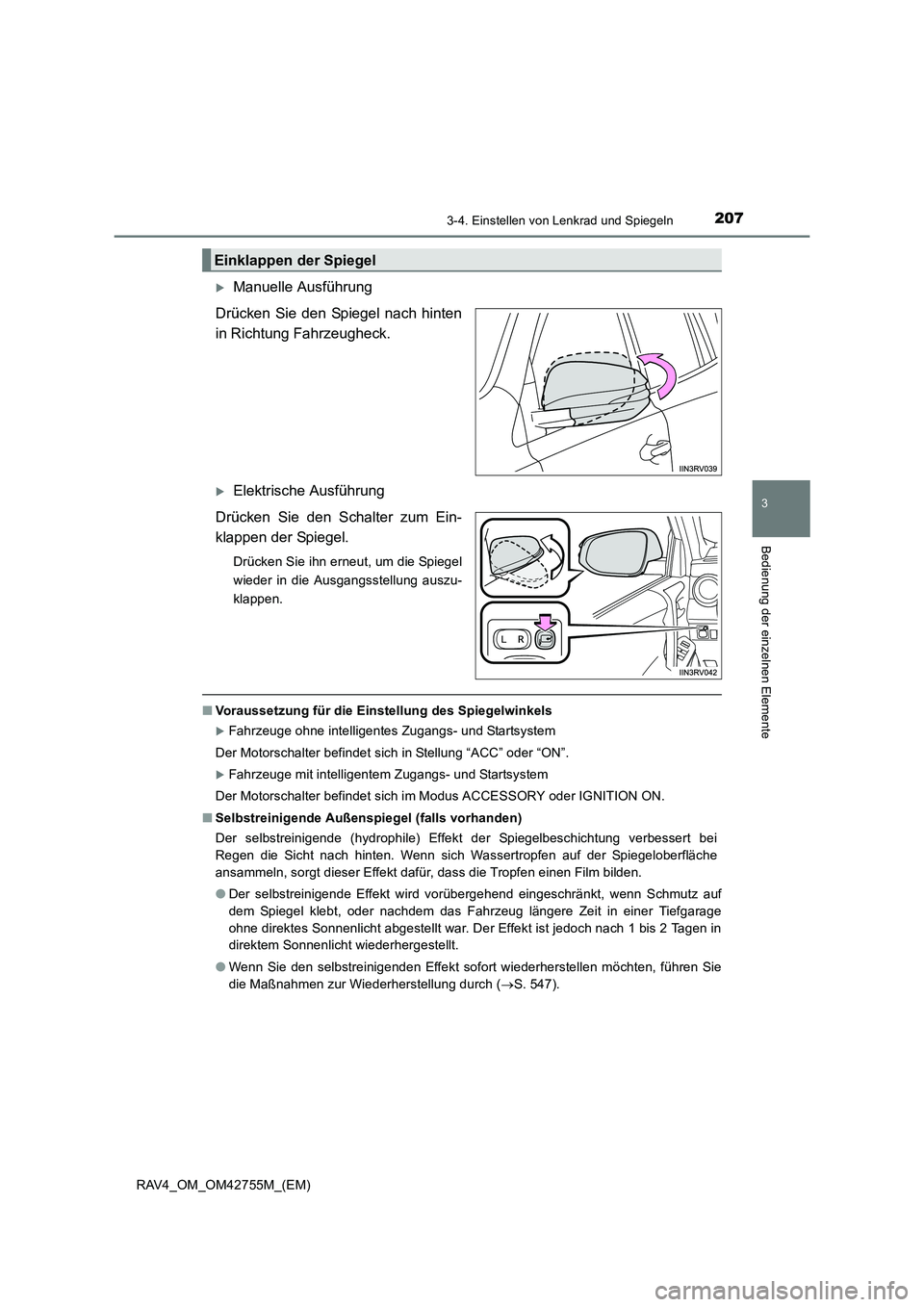

2073-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
XManuelle Ausführung
Drücken Sie den Spiegel nach hinten
in Richtung Fahrzeugheck.
XElektrische Ausführung
Drücken Sie den Schalter zum Ein-
klappen der Spiegel.
Drücken Sie ihn erneut, um die Spiegel
wieder in die Ausgangsstellung auszu-
klappen.
■ Voraussetzung für die Einstellung des Spiegelwinkels
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■ Selbstreinigende Außenspiegel (falls vorhanden)
Der selbstreinigende (hydrophile) Effekt der Spiegelbeschichtung verbessert bei
Regen die Sicht nach hinten. Wenn sich Wassertropfen auf der Spiegeloberfläche
ansammeln, sorgt dieser Effekt dafür, dass die Tropfen einen Film bilden.
●Der selbstreinigende Effekt wird vorübergehend eingeschränkt, wenn Schmutz auf
dem Spiegel klebt, oder nachdem das Fahrzeug längere Zeit in einer Tiefgarage
ohne direktes Sonnenlicht abgestellt war. Der Effekt ist jedoch nach 1 bis 2 Tagen in
direktem Sonnenlicht wiederhergestellt.
● Wenn Sie den selbstreinigenden Effekt sofort wiederherstellen möchten, führen Sie
die Maßnahmen zur Wiederherstellung durch ( →S. 547).
Einklappen der Spiegel

2083-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42755M_(EM)■
Bei beschlagenen Spiegeln
Mithilfe der Außenspiegelheizungen kann Beschlag von den Außenspiegeln entfernt
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zungen einzuschalten. ( →S. 494, 502)
WARNUNG
■ Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die folgenden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Vor Antritt der Fahrt müssen beide Außenspiegel ausgeklappt und ordnungsgemäß
eingestellt sein.
■ Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funktionsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel einge-
klemmt wird.
■ Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Außenspiegelflächen, da diese sehr heiß werden können,
wodurch es zu Verbrennungen kommen kann.
HINWEIS
■Handhabung der selbstreinigenden Außenspiegel (falls vorhanden)
Der selbstreinigende Effekt ist begrenzt. Beachten Sie die folgenden Vorsichtsmaß-
regeln, um den selbstreinigenden Effekt der Außenspiegel aufrechtzuerhalten:
●Achten Sie bei der Verwendung von wasserabweisenden Produkten, Ölfilmentfer-
nern, Wachs oder anderen silikonhaltigen Reinigungsprodukten darauf, dass diese
nicht auf die Spiegeloberfläche geraten.
● Achten Sie darauf, dass Sie zum Abwischen der Spiegel keine Lappen verwenden,
die mit Sand, Ölfilmentferner, Scheuermittel oder anderen Fremdkörpern, die die
Spiegeloberfläche zerkratzen könnten, verschmutzt sind.
● Wenn die Spiegel vereist sind, entfernen Sie das Eis z. B. mit warmem Wasser
oder durch Einschalten der Außenspiegelheizungen (falls vorhanden). Versuchen
Sie jedoch nicht, das Eis mit einem Plastikspatel o. Ä. abzukratzen.
● Wenn Sie das Fahrzeug mit einem Autoshampoo mit wasserabweisenden Eigen-
schaften waschen, spülen Sie die Spiegeloberfläche mit viel Wasser ab, und entfer-
nen Sie die Wassertropfen mit einem sauberen und weichen Tuch.

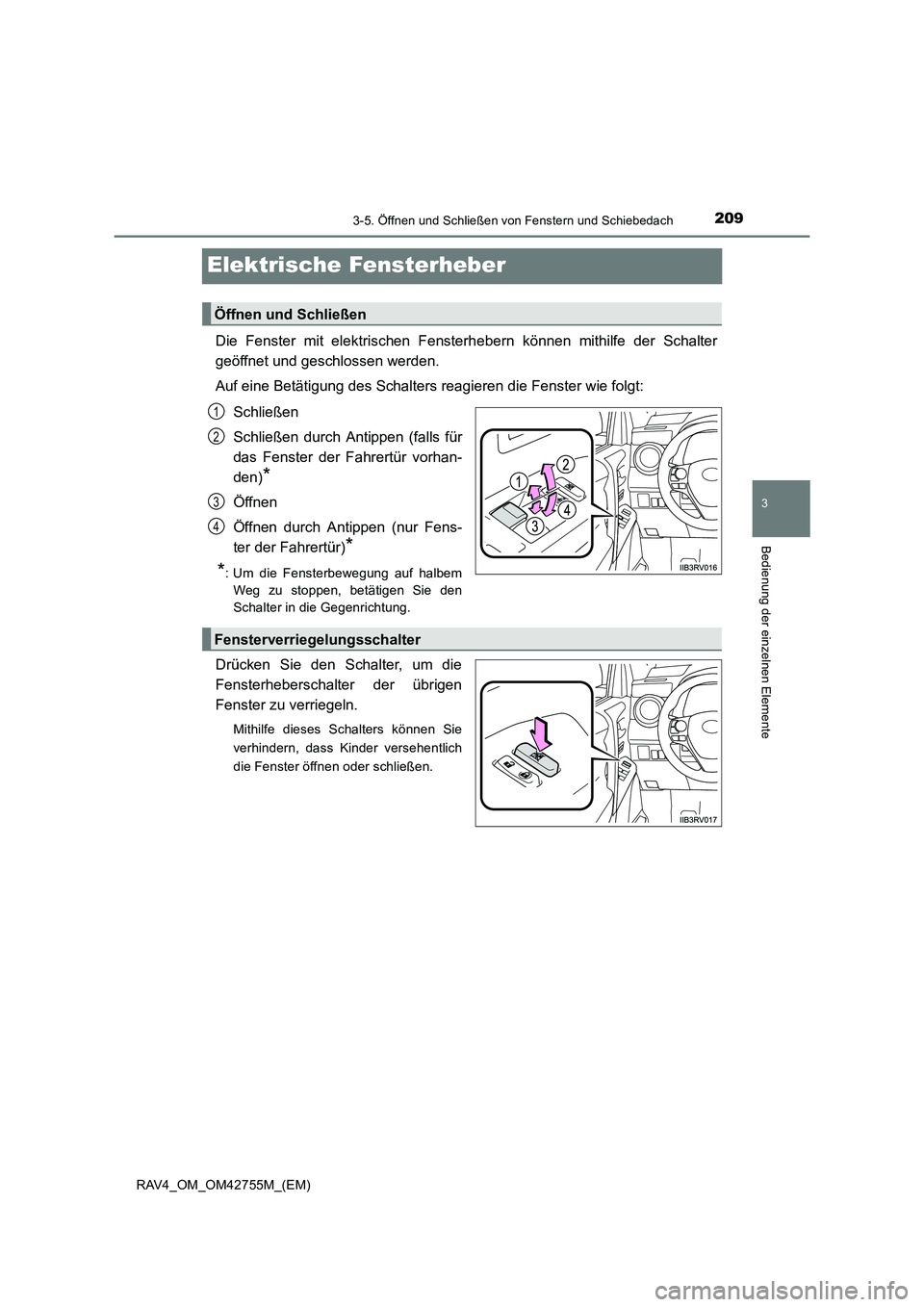

209
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
Elektrische Fensterheber
Die Fenster mit elektrischen Fensterhebern können mithilfe der Schalter
geöffnet und geschlossen werden.
Auf eine Betätigung des Schalters reagieren die Fenster wie folgt:Schließen
Schließen durch Antippen (falls für
das Fenster der Fahrertür vorhan-
den)
*
Öffnen
Öffnen durch Antippen (nur Fens-
ter der Fahrertür)
*
*
: Um die Fensterbewegung auf halbem
Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
Drücken Sie den Schalter, um die
Fensterheberschalter der übrigen
Fenster zu verriegeln.
Mithilfe dieses Schalters können Sie
verhindern, dass Kinder versehentlich
die Fenster öffnen oder schließen.
Öffnen und Schließen
1
2
3
4
Fensterverriegelungsschalter

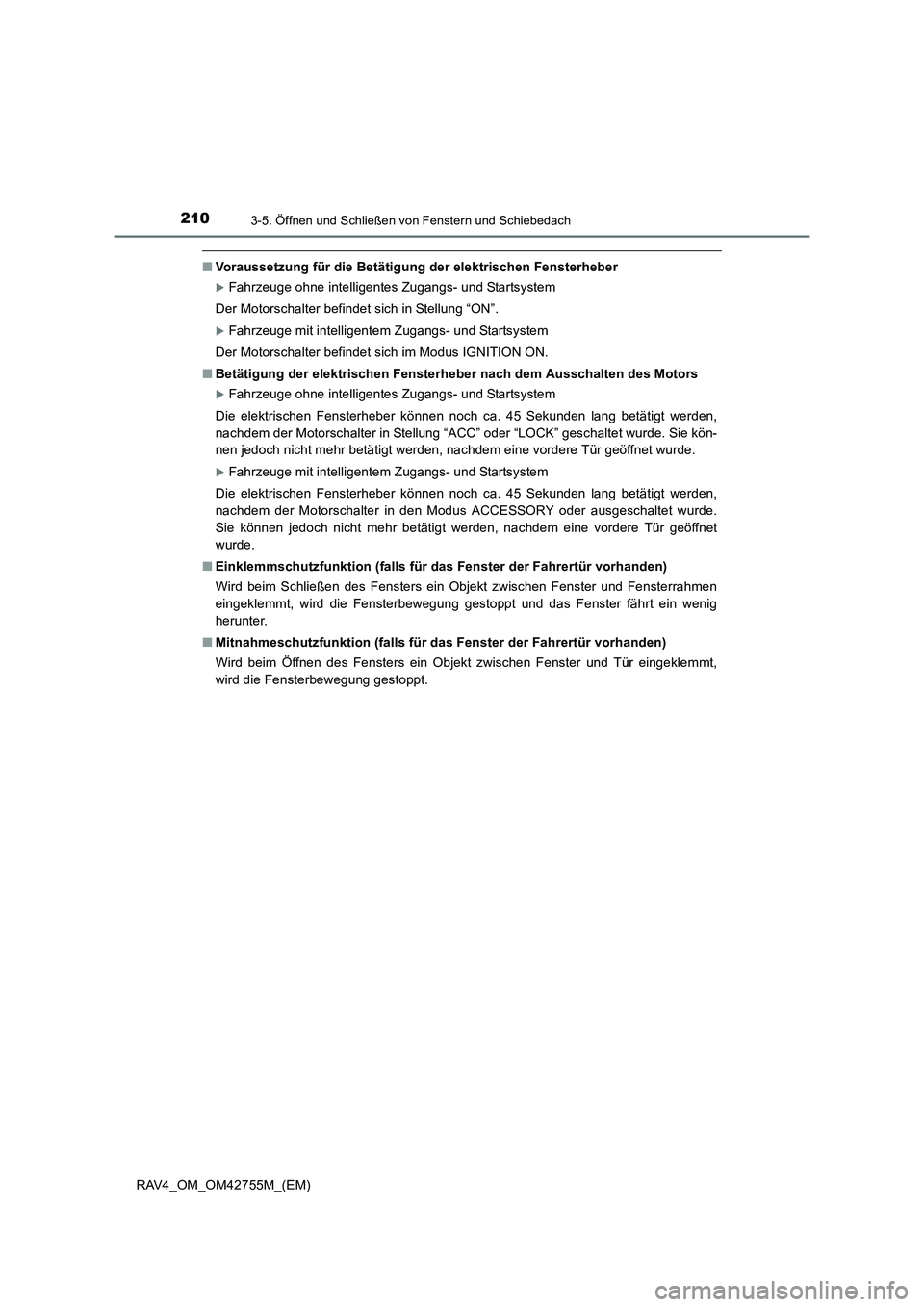

2103-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42755M_(EM)
■Voraussetzung für die Betätigung der elektrischen Fensterheber
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Betätigung der elektrischen Fensterheber nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in Stellung “ACC” oder “LOCK” geschaltet wurde. Sie kön-
nen jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in den Modus ACCESSORY oder ausgeschaltet wurde.
Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet
wurde.
■ Einklemmschutzfunktion (falls für das Fenster der Fahrertür vorhanden)
Wird beim Schließen des Fensters ein Objekt zwischen Fenster und Fensterrahmen
eingeklemmt, wird die Fensterbewegung gestoppt und das Fenster fährt ein wenig
herunter.
■ Mitnahmeschutzfunktion (falls für das Fenster der Fahrertür vorhanden)
Wird beim Öffnen des Fensters ein Objekt zwischen Fenster und Tür eingeklemmt,
wird die Fensterbewegung gestoppt.
