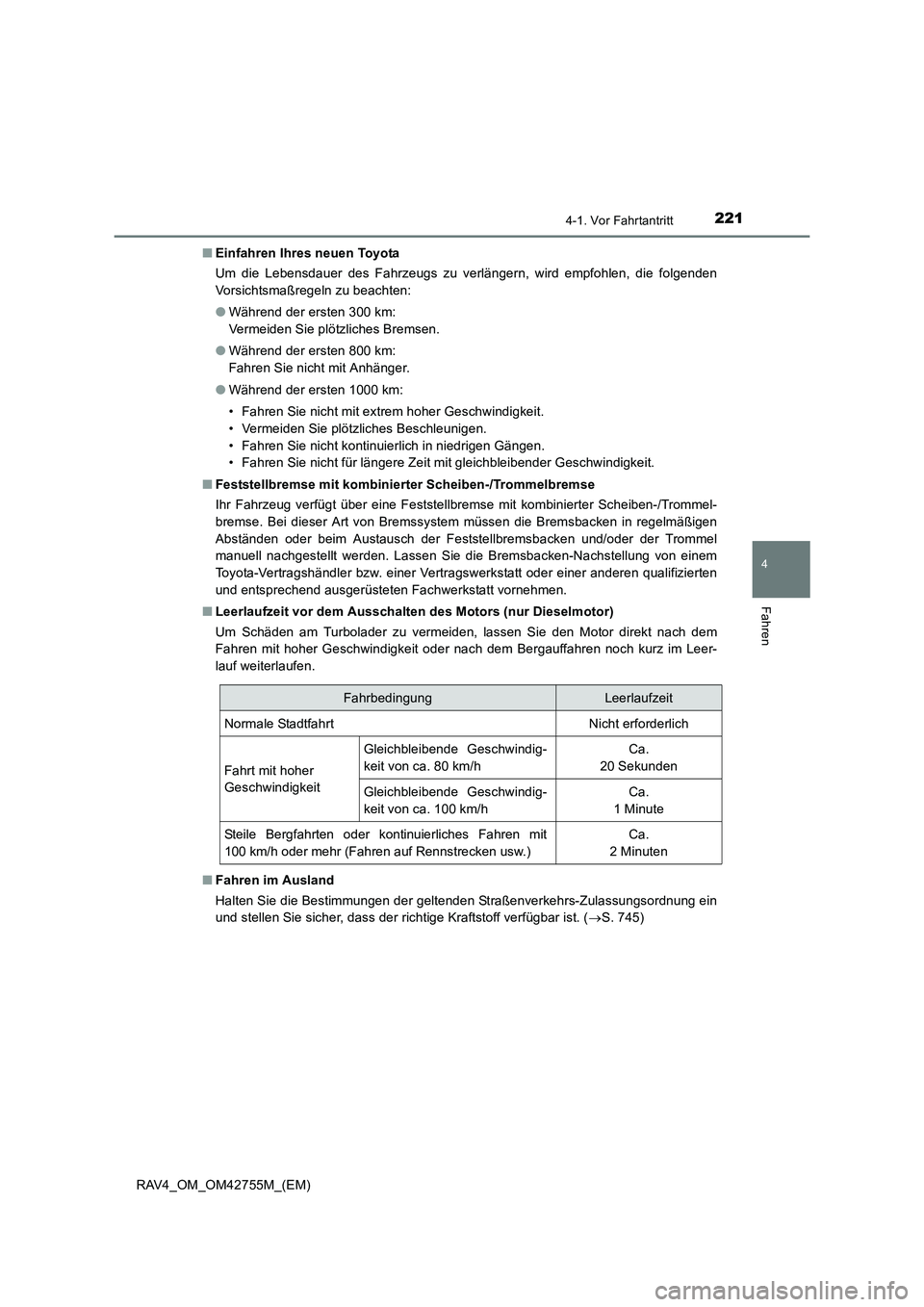

2214-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)■
Einfahren Ihres neuen Toyota
Um die Lebensdauer des Fahrzeugs zu verlängern, wird empfohlen, die folgenden
Vorsichtsmaßregeln zu beachten:
●Während der ersten 300 km:
Vermeiden Sie plötzliches Bremsen.
● Während der ersten 800 km:
Fahren Sie nicht mit Anhänger.
● Während der ersten 1000 km:
• Fahren Sie nicht mit extrem hoher Geschwindigkeit.
• Vermeiden Sie plötzliches Beschleunigen.
• Fahren Sie nicht kontinuierlich in niedrigen Gängen.
• Fahren Sie nicht für längere Zeit mit gleichbleibender Geschwindigkeit.
■ Feststellbremse mit kombinierter Scheiben-/Trommelbremse
Ihr Fahrzeug verfügt über eine Feststellbremse mit kombinierter Scheiben-/Trommel-
bremse. Bei dieser Art von Bremssystem müssen die Bremsbacken in regelmäßigen
Abständen oder beim Austausch der Feststellbremsbacken und/oder der Trommel
manuell nachgestellt werden. Lassen Sie die Bremsbacken-Nachstellung von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt vornehmen.
■ Leerlaufzeit vor dem Ausschalten des Motors (nur Dieselmotor)
Um Schäden am Turbolader zu vermeiden, lassen Sie den Motor direkt nach dem
Fahren mit hoher Geschwindigkeit oder nach dem Bergauffahren noch kurz im Leer-
lauf weiterlaufen.
■ Fahren im Ausland
Halten Sie die Bestimmungen der geltenden Straßenverkehrs-Zulassungsordnung ein
und stellen Sie sicher, dass der richtige Kraftstoff verfügbar ist. ( →S. 745)
FahrbedingungLeerlaufzeit
Normale StadtfahrtNicht erforderlich
Fahrt mit hoher
Geschwindigkeit
Gleichbleibende Geschwindig-
keit von ca. 80 km/hCa.
20 Sekunden
Gleichbleibende Geschwindig-
keit von ca. 100 km/hCa.
1 Minute
Steile Bergfahrten oder kontinuierliches Fahren mit
100 km/h oder mehr (Fahren auf Rennstrecken usw.)Ca.
2 Minuten

2224-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

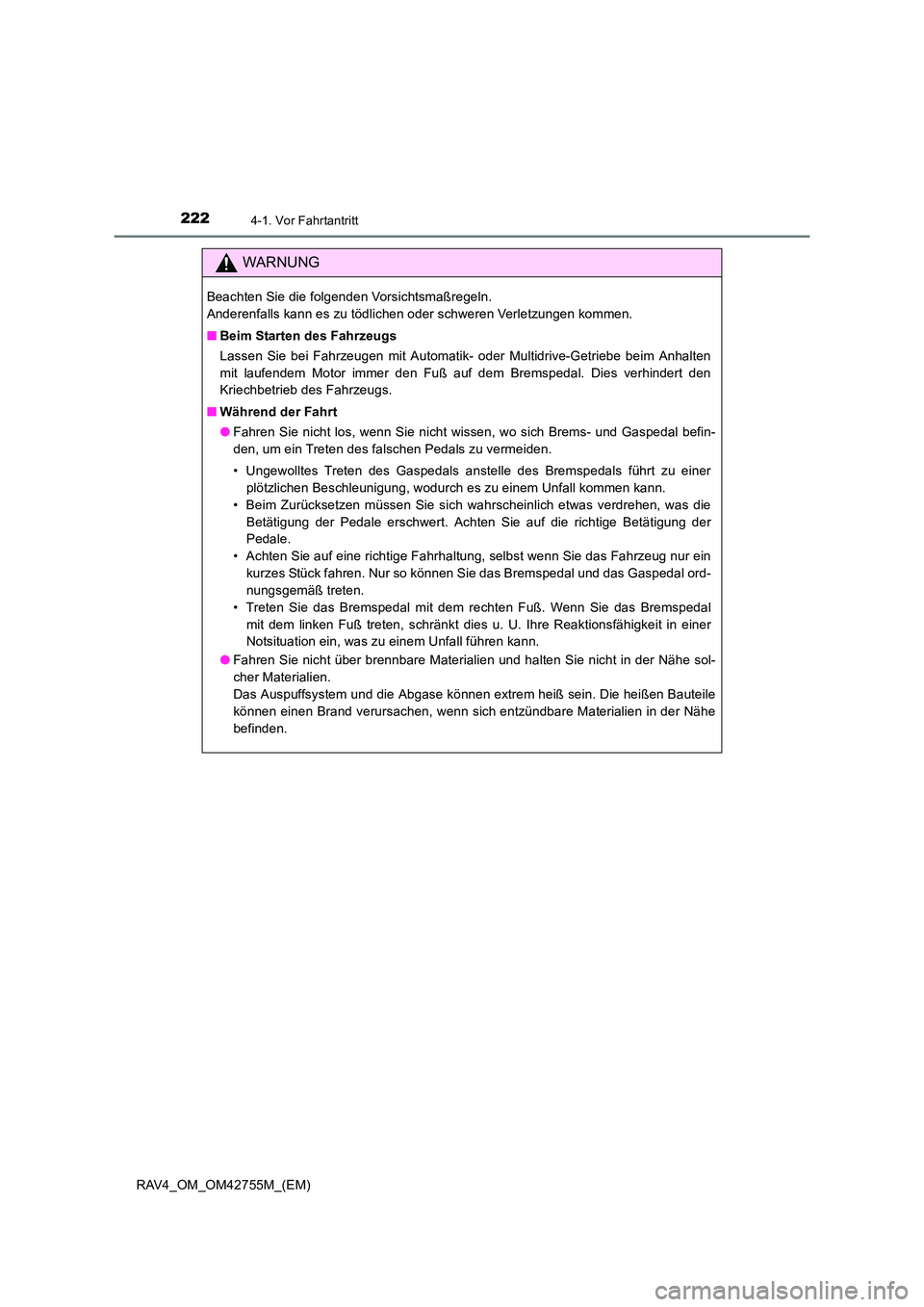

■Beim Starten des Fahrzeugs
Lassen Sie bei Fahrzeugen mit Automatik- oder Multidrive-Getriebe beim Anhalten
mit laufendem Motor immer den Fuß auf dem Bremspedal. Dies verhindert den
Kriechbetrieb des Fahrzeugs.
■ Während der Fahrt
●Fahren Sie nicht los, wenn Sie nicht wissen, wo sich Brems- und Gaspedal befin-
den, um ein Treten des falschen Pedals zu vermeiden.
• Ungewolltes Treten des Gaspedals anstelle des Bremspedals führt zu einer
plötzlichen Beschleunigung, wodurch es zu einem Unfall kommen kann.
• Beim Zurücksetzen müssen Sie sich wahrscheinlich etwas verdrehen, was die Betätigung der Pedale erschwert. Achten Sie auf die richtige Betätigung der
Pedale.
• Achten Sie auf eine richtige Fahrhaltung, selbst wenn Sie das Fahrzeug nur ein kurzes Stück fahren. Nur so können Sie das Bremspedal und das Gaspedal ord-
nungsgemäß treten.
• Treten Sie das Bremspedal mit dem rechten Fuß. Wenn Sie das Bremspedal mit dem linken Fuß treten, schränkt dies u. U. Ihre Reaktionsfähigkeit in einer
Notsituation ein, was zu einem Unfall führen kann.
● Fahren Sie nicht über brennbare Materialien und halten Sie nicht in der Nähe sol-
cher Materialien.
Das Auspuffsystem und die Abgase können extrem heiß sein. Die heißen Bauteile
können einen Brand verursachen, wenn sich entzündbare Materialien in der Nähe
befinden.

2234-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

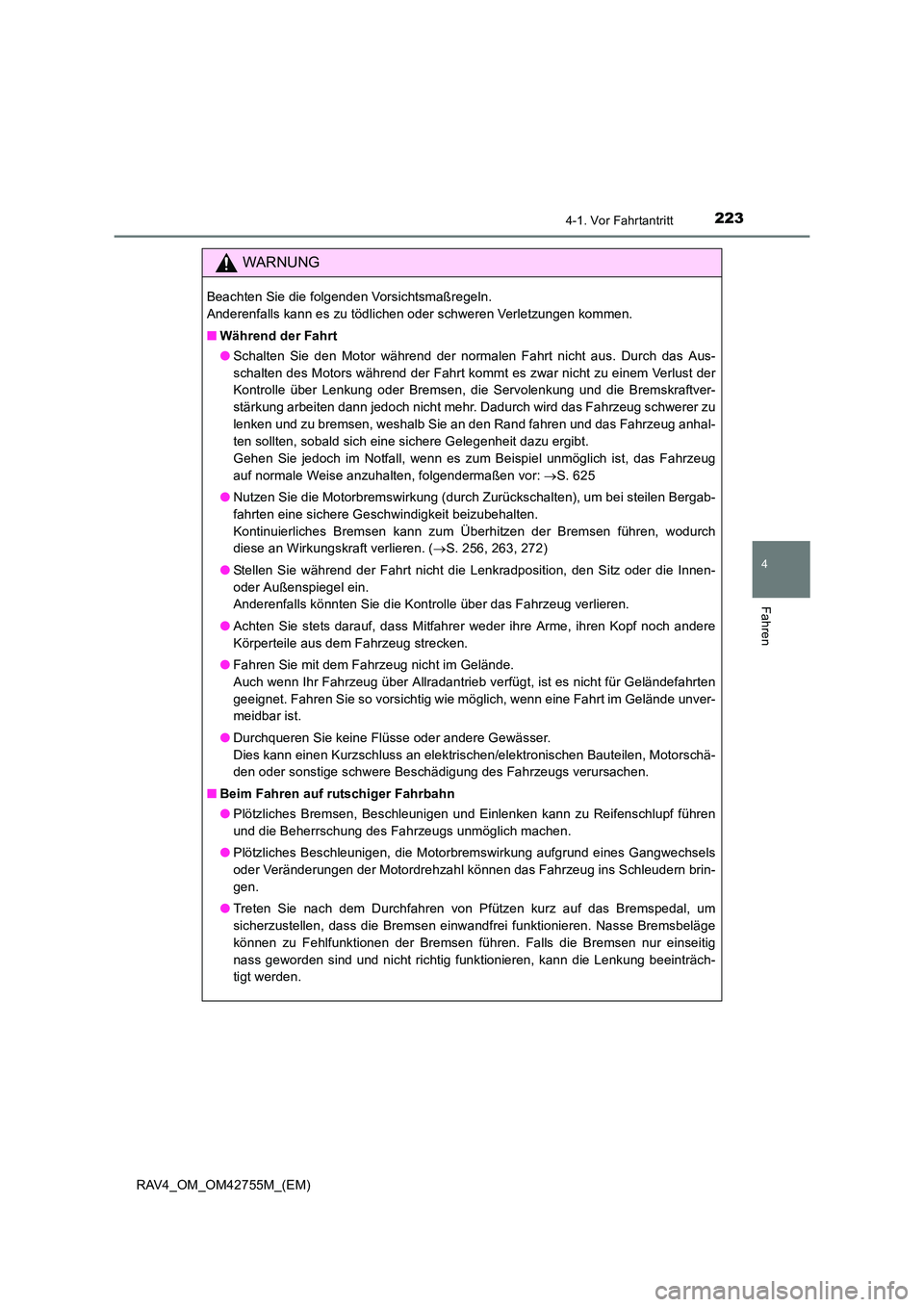

■Während der Fahrt
●Schalten Sie den Motor während der normalen Fahrt nicht aus. Durch das Aus-
schalten des Motors während der Fahrt kommt es zwar nicht zu einem Verlust der
Kontrolle über Lenkung oder Bremsen, die Servolenkung und die Bremskraftver-
stärkung arbeiten dann jedoch nicht mehr. Dadurch wird das Fahrzeug schwerer zu
lenken und zu bremsen, weshalb Sie an den Rand fahren und das Fahrzeug anhal-
ten sollten, sobald sich eine sichere Gelegenheit dazu ergibt.
Gehen Sie jedoch im Notfall, wenn es zum Beispiel unmöglich ist, das Fahrzeug
auf normale Weise anzuhalten, folgendermaßen vor: →S. 625
● Nutzen Sie die Motorbremswirkung (durch Zurückschalten), um bei steilen Bergab-
fahrten eine sichere Geschwindigkeit beizubehalten.
Kontinuierliches Bremsen kann zum Überhitzen der Bremsen führen, wodurch
diese an Wirkungskraft verlieren. ( →S. 256, 263, 272)
● Stellen Sie während der Fahrt nicht die Lenkradposition, den Sitz oder die Innen-
oder Außenspiegel ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
● Achten Sie stets darauf, dass Mitfahrer weder ihre Arme, ihren Kopf noch andere
Körperteile aus dem Fahrzeug strecken.
● Fahren Sie mit dem Fahrzeug nicht im Gelände.
Auch wenn Ihr Fahrzeug über Allradantrieb verfügt, ist es nicht für Geländefahrten
geeignet. Fahren Sie so vorsichtig wie möglich, wenn eine Fahrt im Gelände unver-
meidbar ist.
● Durchqueren Sie keine Flüsse oder andere Gewässer.
Dies kann einen Kurzschluss an elektrischen/elektronischen Bauteilen, Motorschä-
den oder sonstige schwere Beschädigung des Fahrzeugs verursachen.
■ Beim Fahren auf rutschiger Fahrbahn
●Plötzliches Bremsen, Beschleunigen und Einlenken kann zu Reifenschlupf führen
und die Beherrschung des Fahrzeugs unmöglich machen.
● Plötzliches Beschleunigen, die Motorbremswirkung aufgrund eines Gangwechsels
oder Veränderungen der Motordrehzahl können das Fahrzeug ins Schleudern brin-
gen.
● Treten Sie nach dem Durchfahren von Pfützen kurz auf das Bremspedal, um
sicherzustellen, dass die Bremsen einwandfrei funktionieren. Nasse Bremsbeläge
können zu Fehlfunktionen der Bremsen führen. Falls die Bremsen nur einseitig
nass geworden sind und nicht richtig funktionieren, kann die Lenkung beeinträch-
tigt werden.

2244-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

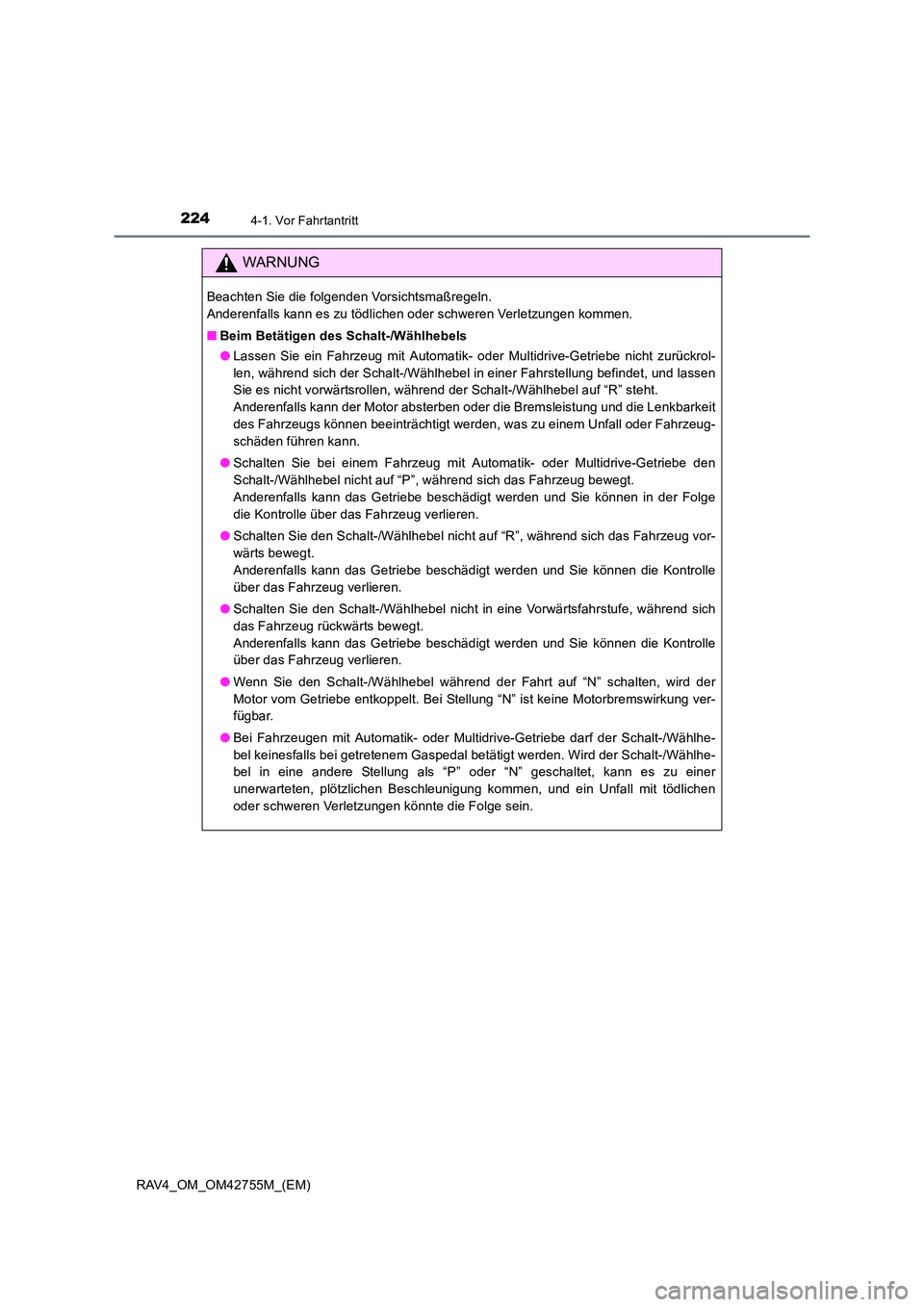

■Beim Betätigen des Schalt-/Wählhebels
●Lassen Sie ein Fahrzeug mit Automatik- oder Multidrive-Getriebe nicht zurückrol-
len, während sich der Schalt-/Wählhebel in einer Fahrstellung befindet, und lassen
Sie es nicht vorwärtsrollen, während der Schalt-/Wählhebel auf “R” steht.
Anderenfalls kann der Motor absterben oder die Bremsleistung und die Lenkbarkeit
des Fahrzeugs können beeinträchtigt werden, was zu einem Unfall oder Fahrzeug-
schäden führen kann.
● Schalten Sie bei einem Fahrzeug mit Automatik- oder Multidrive-Getriebe den
Schalt-/Wählhebel nicht auf “P”, während sich das Fahrzeug bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können in der Folge
die Kontrolle über das Fahrzeug verlieren.
● Schalten Sie den Schalt-/Wählhebel nicht auf “R”, während sich das Fahrzeug vor-
wärts bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können die Kontrolle
über das Fahrzeug verlieren.
● Schalten Sie den Schalt-/Wählhebel nicht in eine Vorwärtsfahrstufe, während sich
das Fahrzeug rückwärts bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können die Kontrolle
über das Fahrzeug verlieren.
● Wenn Sie den Schalt-/Wählhebel während der Fahrt auf “N” schalten, wird der
Motor vom Getriebe entkoppelt. Bei Stellung “N” ist keine Motorbremswirkung ver-
fügbar.
● Bei Fahrzeugen mit Automatik- oder Multidrive-Getriebe darf der Schalt-/Wählhe-
bel keinesfalls bei getretenem Gaspedal betätigt werden. Wird der Schalt-/Wählhe-
bel in eine andere Stellung als “P” oder “N” geschaltet, kann es zu einer
unerwarteten, plötzlichen Beschleunigung kommen, und ein Unfall mit tödlichen
oder schweren Verletzungen könnte die Folge sein.

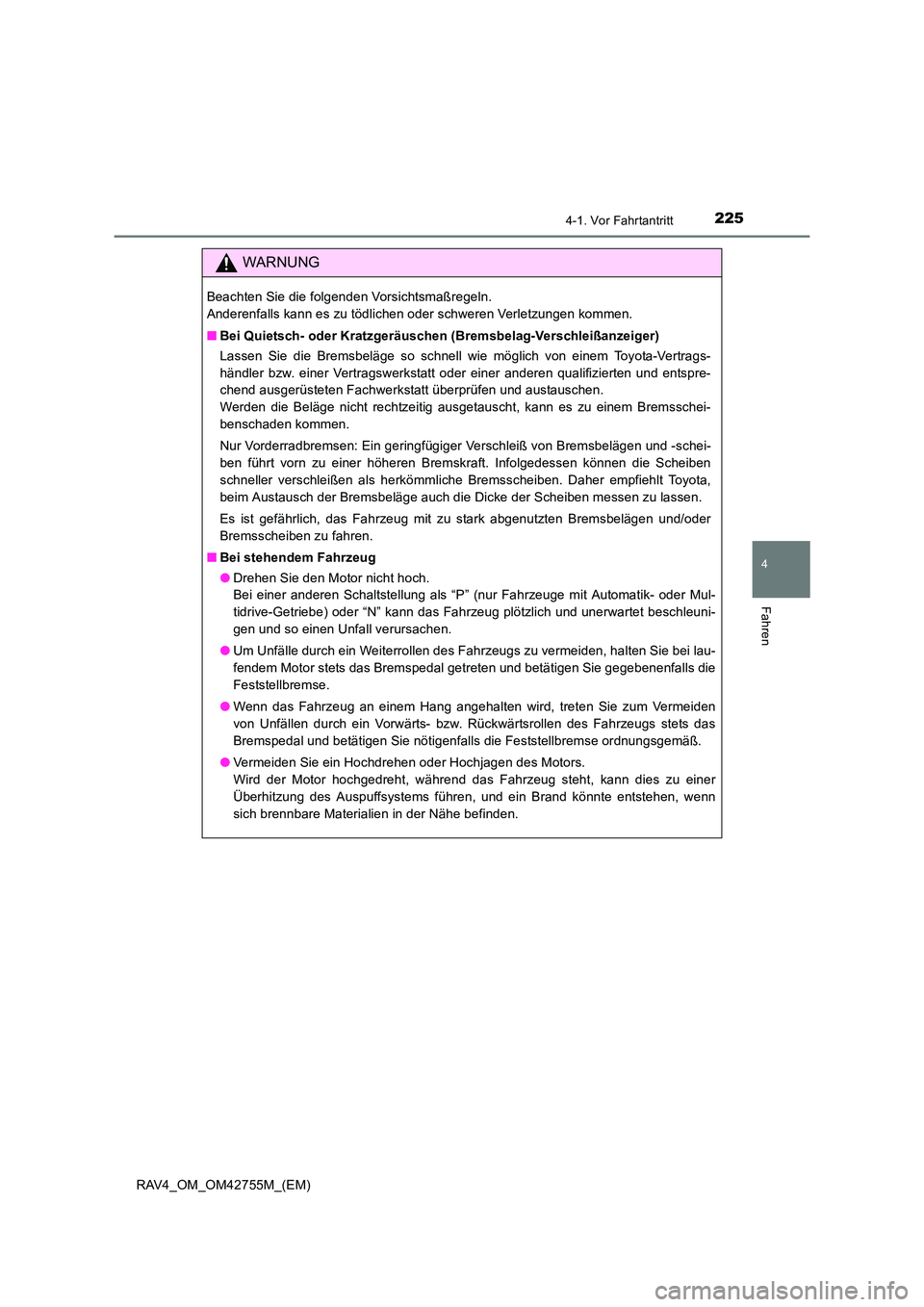

2254-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Bei Quietsch- oder Kratzgeräuschen (Bremsbelag-Verschleißanzeiger)
Lassen Sie die Bremsbeläge so schnell wie möglich von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen und austauschen.
Werden die Beläge nicht rechtzeitig ausgetauscht, kann es zu einem Bremsschei-
benschaden kommen.
Nur Vorderradbremsen: Ein geringfügiger Verschleiß von Bremsbelägen und -schei-
ben führt vorn zu einer höheren Bremskraft. Infolgedessen können die Scheiben
schneller verschleißen als herkömmliche Bremsscheiben. Daher empfiehlt Toyota,
beim Austausch der Bremsbeläge auch die Dicke der Scheiben messen zu lassen.
Es ist gefährlich, das Fahrzeug mit zu stark abgenutzten Bremsbelägen und/oder
Bremsscheiben zu fahren.
■ Bei stehendem Fahrzeug
●Drehen Sie den Motor nicht hoch.
Bei einer anderen Schaltstellung als “P” (nur Fahrzeuge mit Automatik- oder Mul-
tidrive-Getriebe) oder “N” kann das Fahrzeug plötzlich und unerwartet beschleuni-
gen und so einen Unfall verursachen.
● Um Unfälle durch ein Weiterrollen des Fahrzeugs zu vermeiden, halten Sie bei lau-
fendem Motor stets das Bremspedal getreten und betätigen Sie gegebenenfalls die
Feststellbremse.
● Wenn das Fahrzeug an einem Hang angehalten wird, treten Sie zum Vermeiden
von Unfällen durch ein Vorwärts- bzw. Rückwärtsrollen des Fahrzeugs stets das
Bremspedal und betätigen Sie nötigenfalls die Feststellbremse ordnungsgemäß.
● Vermeiden Sie ein Hochdrehen oder Hochjagen des Motors.
Wird der Motor hochgedreht, während das Fahrzeug steht, kann dies zu einer
Überhitzung des Auspuffsystems führen, und ein Brand könnte entstehen, wenn
sich brennbare Materialien in der Nähe befinden.

2264-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

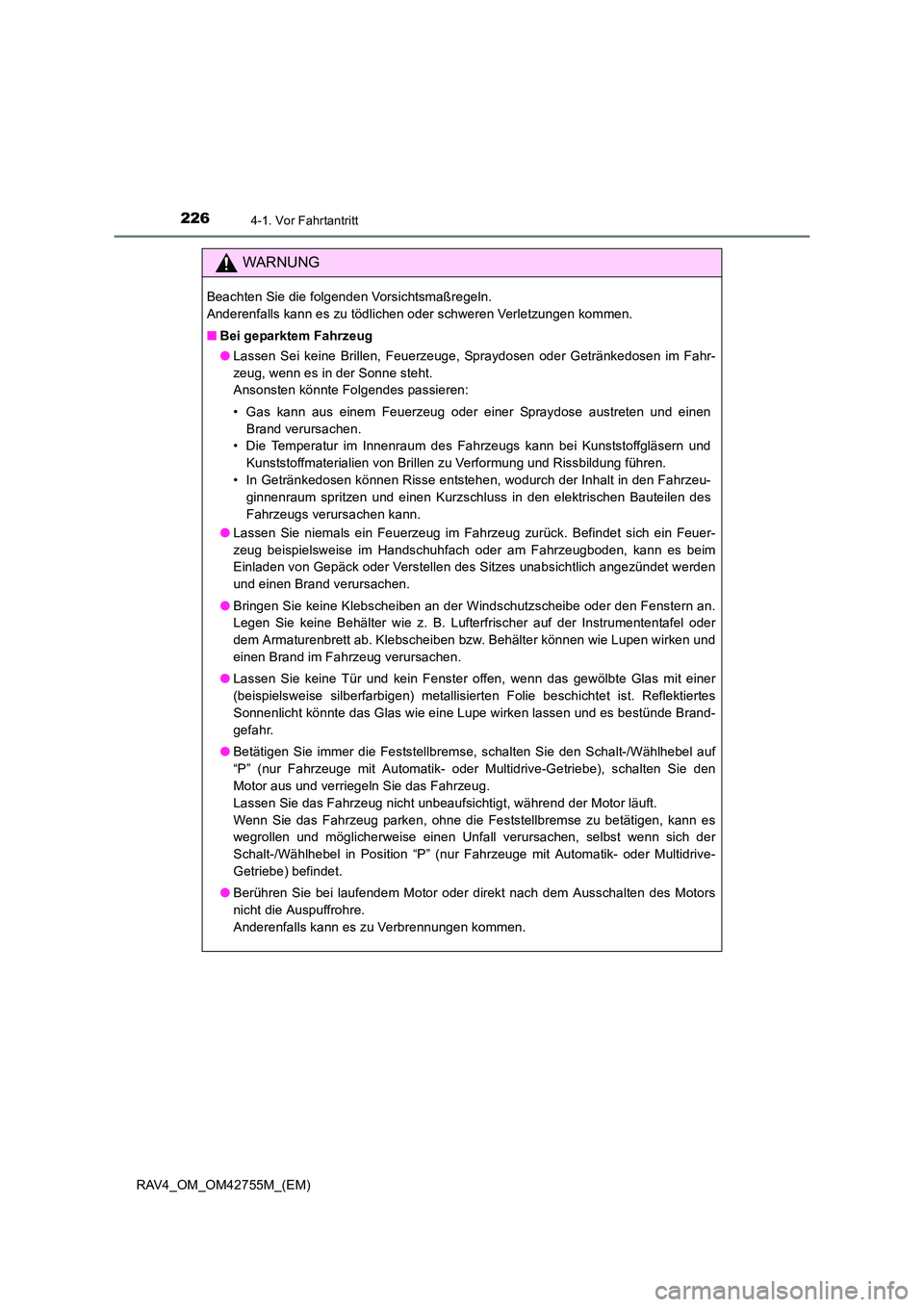

■Bei geparktem Fahrzeug
●Lassen Sei keine Brillen, Feuerzeuge, Spraydosen oder Getränkedosen im Fahr-
zeug, wenn es in der Sonne steht.
Ansonsten könnte Folgendes passieren:
• Gas kann aus einem Feuerzeug oder einer Spraydose austreten und einen
Brand verursachen.
• Die Temperatur im Innenraum des Fahrzeugs kann bei Kunststoffgläsern und
Kunststoffmaterialien von Brillen zu Verformung und Rissbildung führen.
• In Getränkedosen können Risse entstehen, wodurch der Inhalt in den Fahrzeu- ginnenraum spritzen und einen Kurzschluss in den elektrischen Bauteilen des
Fahrzeugs verursachen kann.
● Lassen Sie niemals ein Feuerzeug im Fahrzeug zurück. Befindet sich ein Feuer-
zeug beispielsweise im Handschuhfach oder am Fahrzeugboden, kann es beim
Einladen von Gepäck oder Verstellen des Sitzes unabsichtlich angezündet werden
und einen Brand verursachen.
● Bringen Sie keine Klebscheiben an der Windschutzscheibe oder den Fenstern an.
Legen Sie keine Behälter wie z. B. Lufterfrischer auf der Instrumententafel oder
dem Armaturenbrett ab. Klebscheiben bzw. Behälter können wie Lupen wirken und
einen Brand im Fahrzeug verursachen.
● Lassen Sie keine Tür und kein Fenster offen, wenn das gewölbte Glas mit einer
(beispielsweise silberfarbigen) metallisierten Folie beschichtet ist. Reflektiertes
Sonnenlicht könnte das Glas wie eine Lupe wirken lassen und es bestünde Brand-
gefahr.
● Betätigen Sie immer die Feststellbremse, schalten Sie den Schalt-/Wählhebel auf
“P” (nur Fahrzeuge mit Automatik- oder Multidrive-Getriebe), schalten Sie den
Motor aus und verriegeln Sie das Fahrzeug.
Lassen Sie das Fahrzeug nicht unbeaufsichtigt, während der Motor läuft.
Wenn Sie das Fahrzeug parken, ohne die Feststellbremse zu betätigen, kann es
wegrollen und möglicherweise einen Unfall verursachen, selbst wenn sich der
Schalt-/Wählhebel in Position “P” (nur Fahrzeuge mit Automatik- oder Multidrive-
Getriebe) befindet.
● Berühren Sie bei laufendem Motor oder direkt nach dem Ausschalten des Motors
nicht die Auspuffrohre.
Anderenfalls kann es zu Verbrennungen kommen.

2274-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

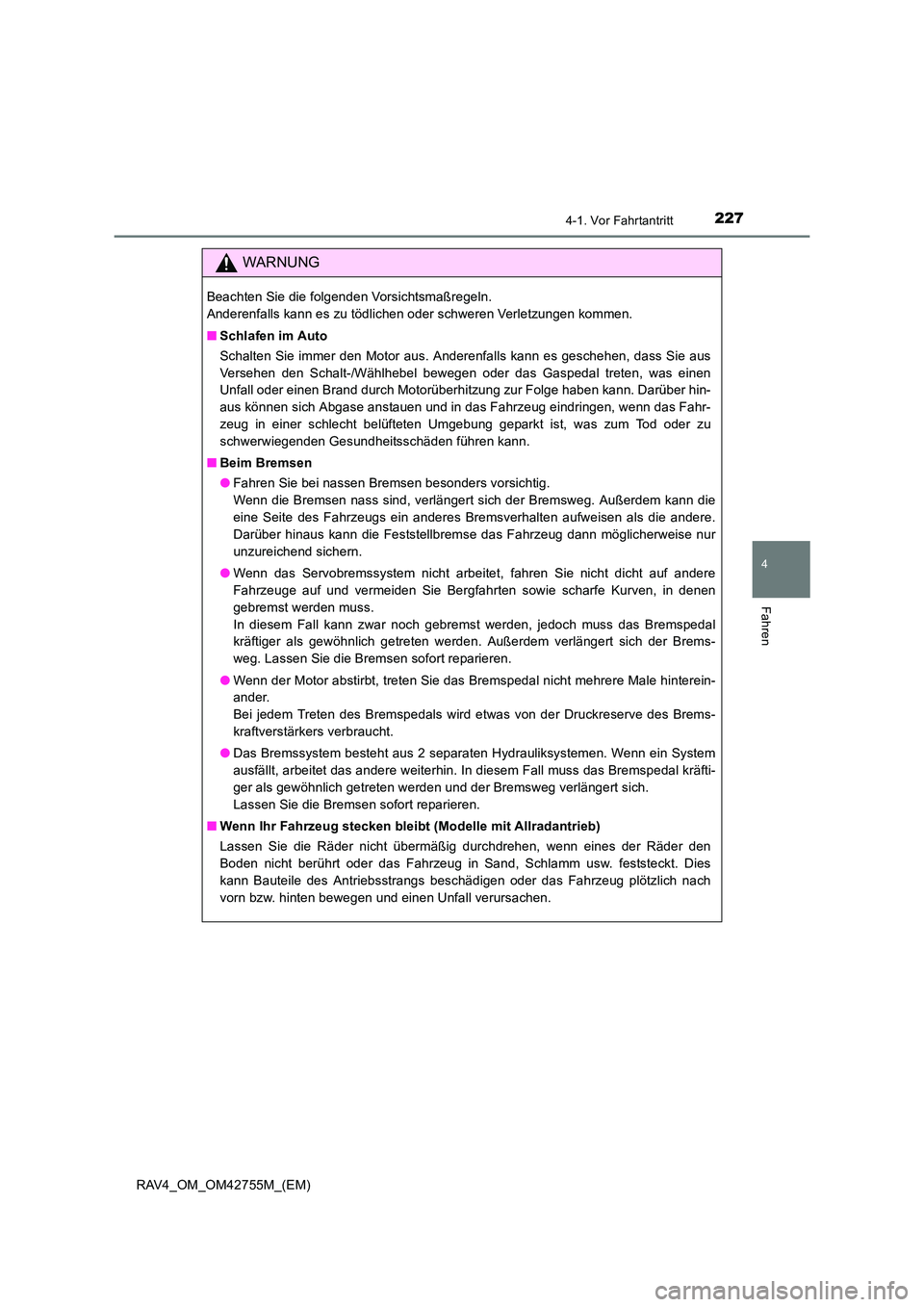

■Schlafen im Auto
Schalten Sie immer den Motor aus. Anderenfalls kann es geschehen, dass Sie aus
Versehen den Schalt-/Wählhebel bewegen oder das Gaspedal treten, was einen
Unfall oder einen Brand durch Motorüberhitzung zur Folge haben kann. Darüber hin-
aus können sich Abgase anstauen und in das Fahrzeug eindringen, wenn das Fahr-
zeug in einer schlecht belüfteten Umgebung geparkt ist, was zum Tod oder zu
schwerwiegenden Gesundheitsschäden führen kann.
■ Beim Bremsen
●Fahren Sie bei nassen Bremsen besonders vorsichtig.
Wenn die Bremsen nass sind, verlängert sich der Bremsweg. Außerdem kann die
eine Seite des Fahrzeugs ein anderes Bremsverhalten aufweisen als die andere.
Darüber hinaus kann die Feststellbremse das Fahrzeug dann möglicherweise nur
unzureichend sichern.
● Wenn das Servobremssystem nicht arbeitet, fahren Sie nicht dicht auf andere
Fahrzeuge auf und vermeiden Sie Bergfahrten sowie scharfe Kurven, in denen
gebremst werden muss.
In diesem Fall kann zwar noch gebremst werden, jedoch muss das Bremspedal
kräftiger als gewöhnlich getreten werden. Außerdem verlängert sich der Brems-
weg. Lassen Sie die Bremsen sofort reparieren.
● Wenn der Motor abstirbt, treten Sie das Bremspedal nicht mehrere Male hinterein-
ander.
Bei jedem Treten des Bremspedals wird etwas von der Druckreserve des Brems-
kraftverstärkers verbraucht.
● Das Bremssystem besteht aus 2 separaten Hydrauliksystemen. Wenn ein System
ausfällt, arbeitet das andere weiterhin. In diesem Fall muss das Bremspedal kräfti-
ger als gewöhnlich getreten werden und der Bremsweg verlängert sich.
Lassen Sie die Bremsen sofort reparieren.
■ Wenn Ihr Fahrzeug stecken bleibt (Modelle mit Allradantrieb)
Lassen Sie die Räder nicht übermäßig durchdrehen, wenn eines der Räder den
Boden nicht berührt oder das Fahrzeug in Sand, Schlamm usw. feststeckt. Dies
kann Bauteile des Antriebsstrangs beschädigen oder das Fahrzeug plötzlich nach
vorn bzw. hinten bewegen und einen Unfall verursachen.

2284-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)

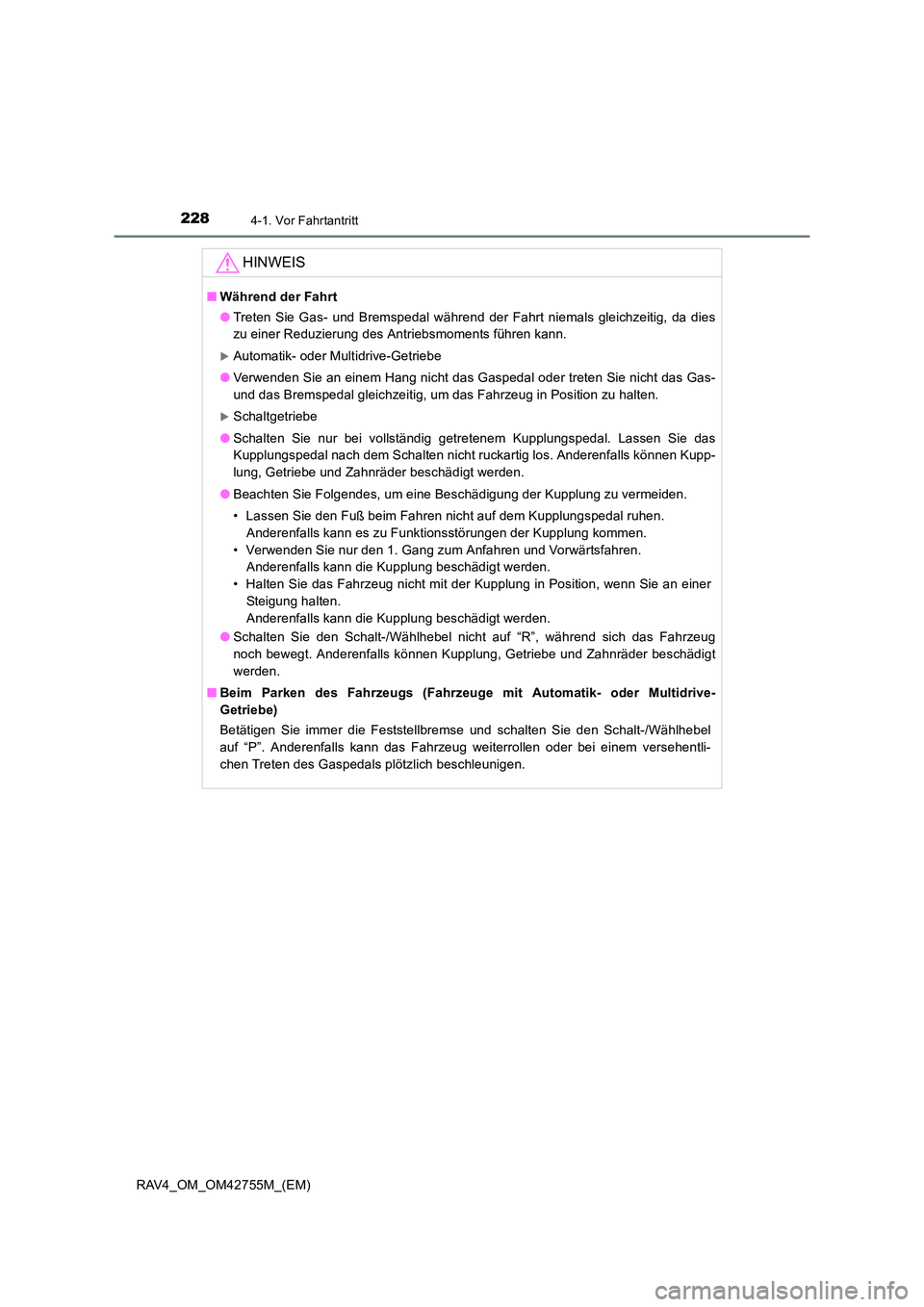

HINWEIS
■Während der Fahrt
●Treten Sie Gas- und Bremspedal während der Fahrt niemals gleichzeitig, da dies
zu einer Reduzierung des Antriebsmoments führen kann.
XAutomatik- oder Multidrive-Getriebe
● Verwenden Sie an einem Hang nicht das Gaspedal oder treten Sie nicht das Gas-
und das Bremspedal gleichzeitig, um das Fahrzeug in Position zu halten.
XSchaltgetriebe
● Schalten Sie nur bei vollständig getretenem Kupplungspedal. Lassen Sie das
Kupplungspedal nach dem Schalten nicht ruckartig los. Anderenfalls können Kupp-
lung, Getriebe und Zahnräder beschädigt werden.
● Beachten Sie Folgendes, um eine Beschädigung der Kupplung zu vermeiden.
• Lassen Sie den Fuß beim Fahren nicht auf dem Kupplungspedal ruhen.
Anderenfalls kann es zu Funktionsstörungen der Kupplung kommen.
• Verwenden Sie nur den 1. Gang zum Anfahren und Vorwärtsfahren. Anderenfalls kann die Kupplung beschädigt werden.
• Halten Sie das Fahrzeug nicht mit der Kupplung in Position, wenn Sie an einer Steigung halten.
Anderenfalls kann die Kupplung beschädigt werden.
● Schalten Sie den Schalt-/Wählhebel nicht auf “R”, während sich das Fahrzeug
noch bewegt. Anderenfalls können Kupplung, Getriebe und Zahnräder beschädigt
werden.
■ Beim Parken des Fahrzeugs (Fahrzeuge mit Automatik- oder Multidrive-
Getriebe)
Betätigen Sie immer die Feststellbremse und schalten Sie den Schalt-/Wählhebel
auf “P”. Anderenfalls kann das Fahrzeug weiterrollen oder bei einem versehentli-
chen Treten des Gaspedals plötzlich beschleunigen.

2294-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)

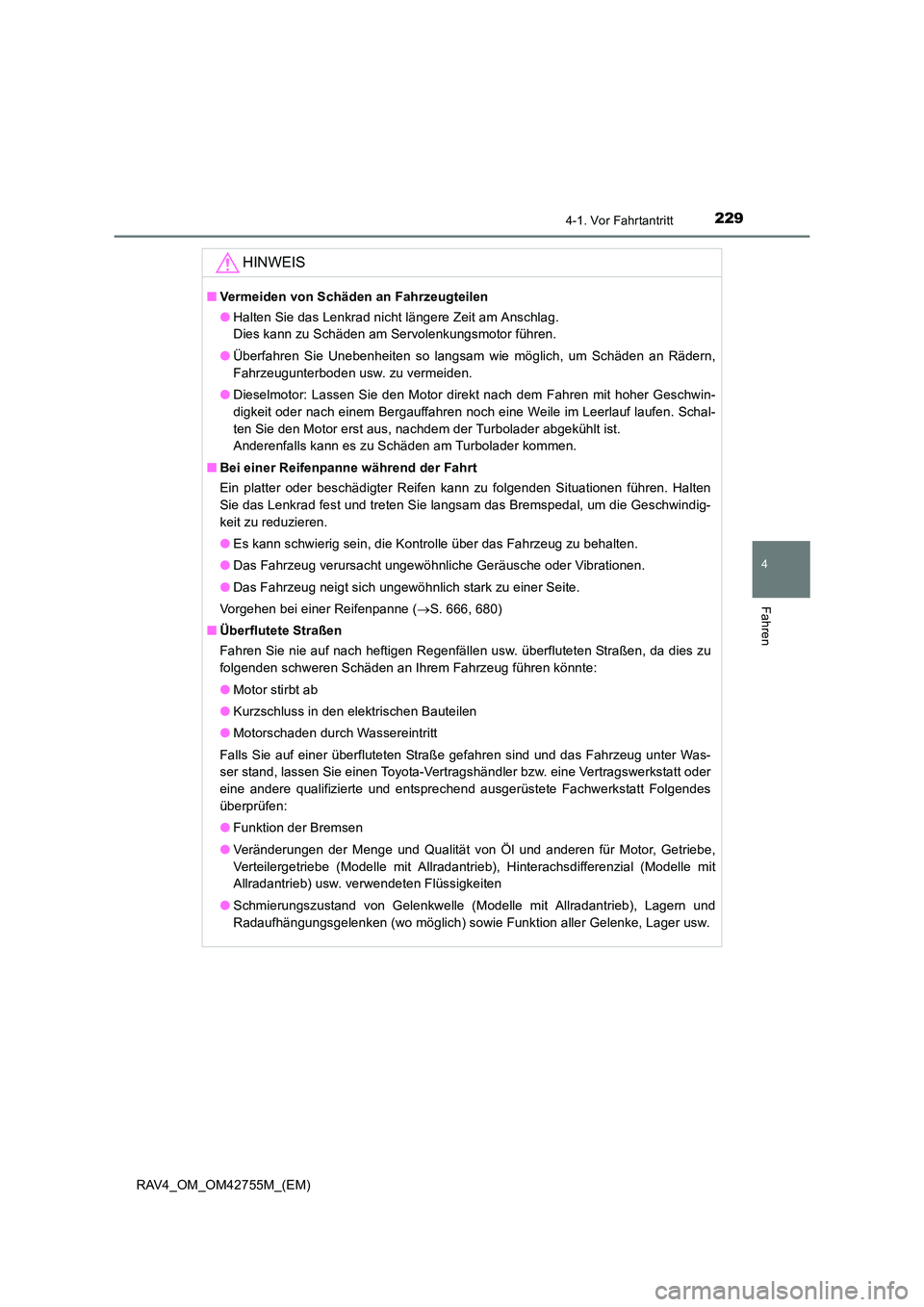

HINWEIS
■Vermeiden von Schäden an Fahrzeugteilen
●Halten Sie das Lenkrad nicht längere Zeit am Anschlag.
Dies kann zu Schäden am Servolenkungsmotor führen.
● Überfahren Sie Unebenheiten so langsam wie möglich, um Schäden an Rädern,
Fahrzeugunterboden usw. zu vermeiden.
● Dieselmotor: Lassen Sie den Motor direkt nach dem Fahren mit hoher Geschwin-
digkeit oder nach einem Bergauffahren noch eine Weile im Leerlauf laufen. Schal-
ten Sie den Motor erst aus, nachdem der Turbolader abgekühlt ist.
Anderenfalls kann es zu Schäden am Turbolader kommen.
■ Bei einer Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann zu folgenden Situationen führen. Halten
Sie das Lenkrad fest und treten Sie langsam das Bremspedal, um die Geschwindig-
keit zu reduzieren.
●Es kann schwierig sein, die Kontrolle über das Fahrzeug zu behalten.
● Das Fahrzeug verursacht ungewöhnliche Geräusche oder Vibrationen.
● Das Fahrzeug neigt sich ungewöhnlich stark zu einer Seite.
Vorgehen bei einer Reifenpanne ( →S. 666, 680)
■ Überflutete Straßen
Fahren Sie nie auf nach heftigen Regenfällen usw. überfluteten Straßen, da dies zu
folgenden schweren Schäden an Ihrem Fahrzeug führen könnte:
●Motor stirbt ab
● Kurzschluss in den elektrischen Bauteilen
● Motorschaden durch Wassereintritt
Falls Sie auf einer überfluteten Straße gefahren sind und das Fahrzeug unter Was-
ser stand, lassen Sie einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt Folgendes
überprüfen:
● Funktion der Bremsen
● Veränderungen der Menge und Qualität von Öl und anderen für Motor, Getriebe,
Verteilergetriebe (Modelle mit Allradantrieb), Hinterachsdifferenzial (Modelle mit
Allradantrieb) usw. verwendeten Flüssigkeiten
● Schmierungszustand von Gelenkwelle (Modelle mit Allradantrieb), Lagern und
Radaufhängungsgelenken (wo möglich) sowie Funktion aller Gelenke, Lager usw.

2304-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)

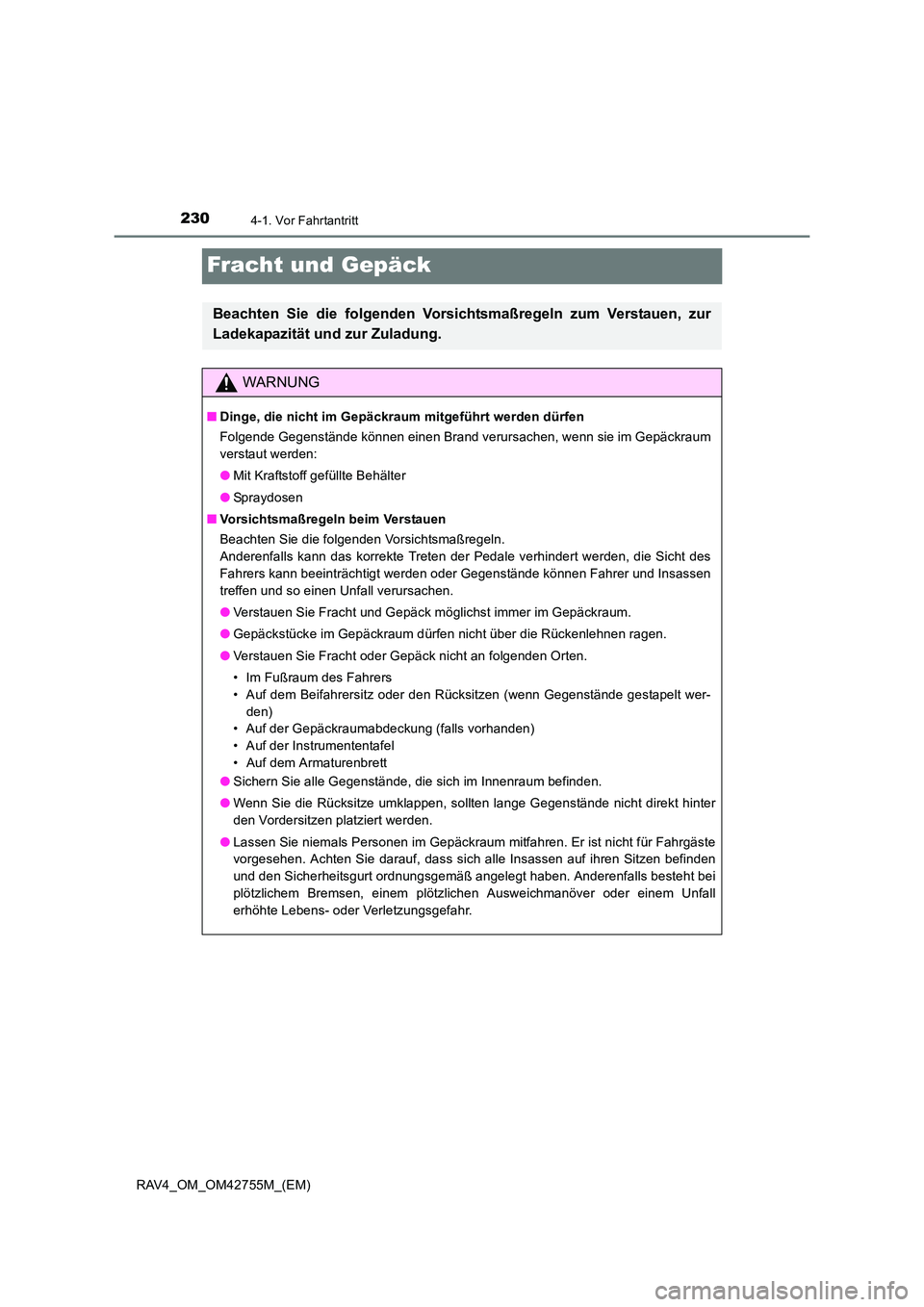

Fracht und Gepäck
Beachten Sie die folgenden Vorsichtsmaßregeln zum Verstauen, zur
Ladekapazität und zur Zuladung.
WARNUNG
■Dinge, die nicht im Gepäckraum mitgeführt werden dürfen
Folgende Gegenstände können einen Brand verursachen, wenn sie im Gepäckraum
verstaut werden:
●Mit Kraftstoff gefüllte Behälter
● Spraydosen
■ Vorsichtsmaßregeln beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann das korrekte Treten der Pedale verhindert werden, die Sicht des
Fahrers kann beeinträchtigt werden oder Gegenstände können Fahrer und Insassen
treffen und so einen Unfall verursachen.
●Verstauen Sie Fracht und Gepäck möglichst immer im Gepäckraum.
● Gepäckstücke im Gepäckraum dürfen nicht über die Rückenlehnen ragen.
● Verstauen Sie Fracht oder Gepäck nicht an folgenden Orten.
• Im Fußraum des Fahrers
• Auf dem Beifahrersitz oder den Rücksitzen (wenn Gegenstände gestapelt wer-
den)
• Auf der Gepäckraumabdeckung (falls vorhanden)
• Auf der Instrumententafel
• Auf dem Armaturenbrett
● Sichern Sie alle Gegenstände, die sich im Innenraum befinden.
● Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt hinter
den Vordersitzen platziert werden.
● Lassen Sie niemals Personen im Gepäckraum mitfahren. Er ist nicht für Fahrgäste
vorgesehen. Achten Sie darauf, dass sich alle Insassen auf ihren Sitzen befinden
und den Sicherheitsgurt ordnungsgemäß angelegt haben. Anderenfalls besteht bei
plötzlichem Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall
erhöhte Lebens- oder Verletzungsgefahr.
