TOYOTA RAV4 2017 Betriebsanleitungen (in German)

2914-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)

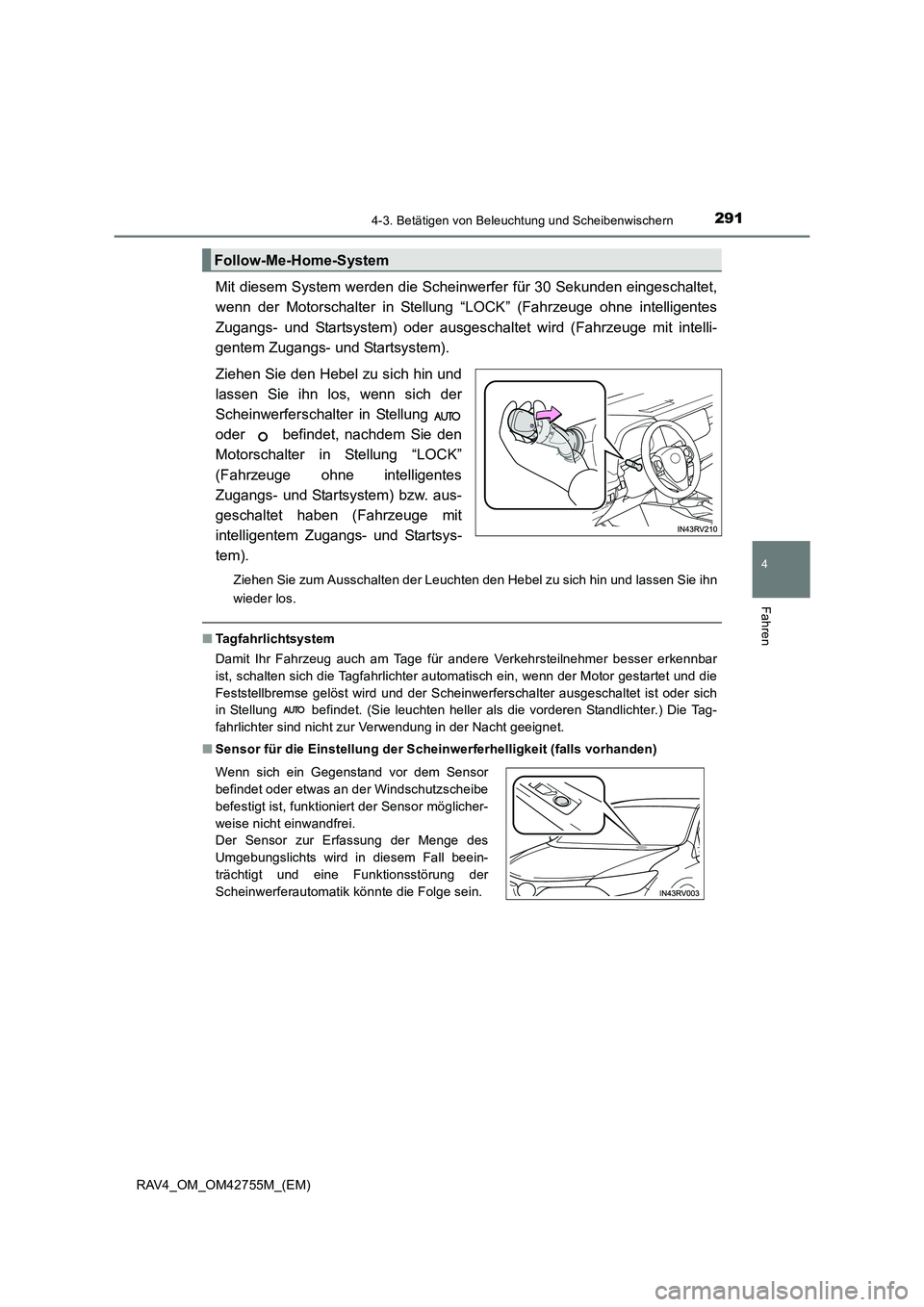

Mit diesem System werden die Scheinwerfer für 30 Sekunden eingeschaltet,
wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) oder ausgeschaltet wird (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
■Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet und die
Feststellbremse gelöst wird und der Scheinwerferschalter ausgeschaltet ist oder sich
in Stellung befindet. (Sie leuchten heller als die vorderen Standlichter.) Die Tag-
fahrlichter sind nicht zur Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
Follow-Me-Home-System
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Der Sensor zur Erfassung der Menge des
Umgebungslichts wird in diesem Fall beein-
trächtigt und eine Funktionsstörung der
Scheinwerferautomatik könnte die Folge sein.

2924-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)■

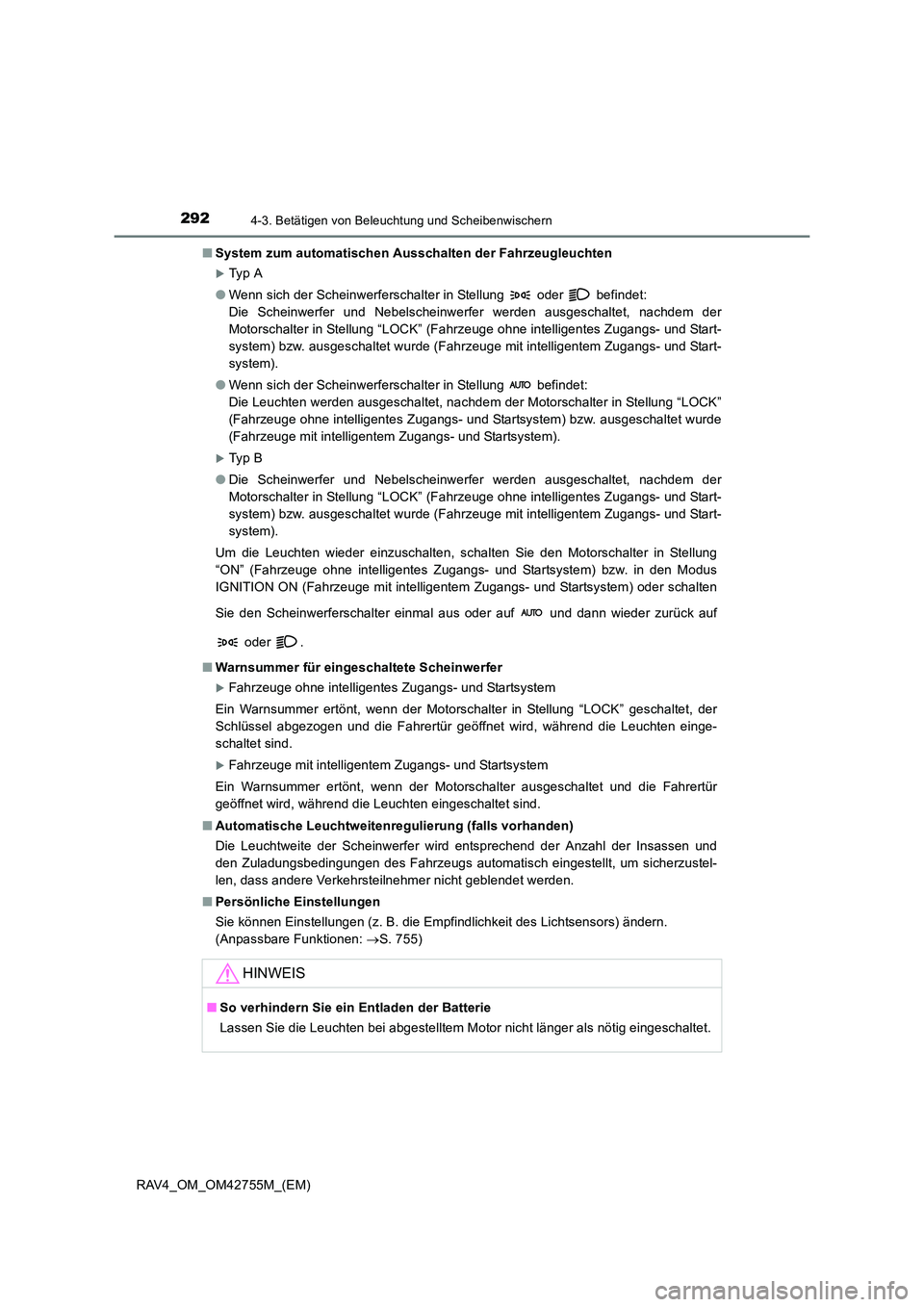

System zum automatischen Ausschalten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
● Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal aus oder auf und dann wieder zurück auf
oder .
■ Warnsummer für eingeschaltete Scheinwerfer
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) ändern.
(Anpassbare Funktionen: →S. 755)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

293
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42755M_(EM)

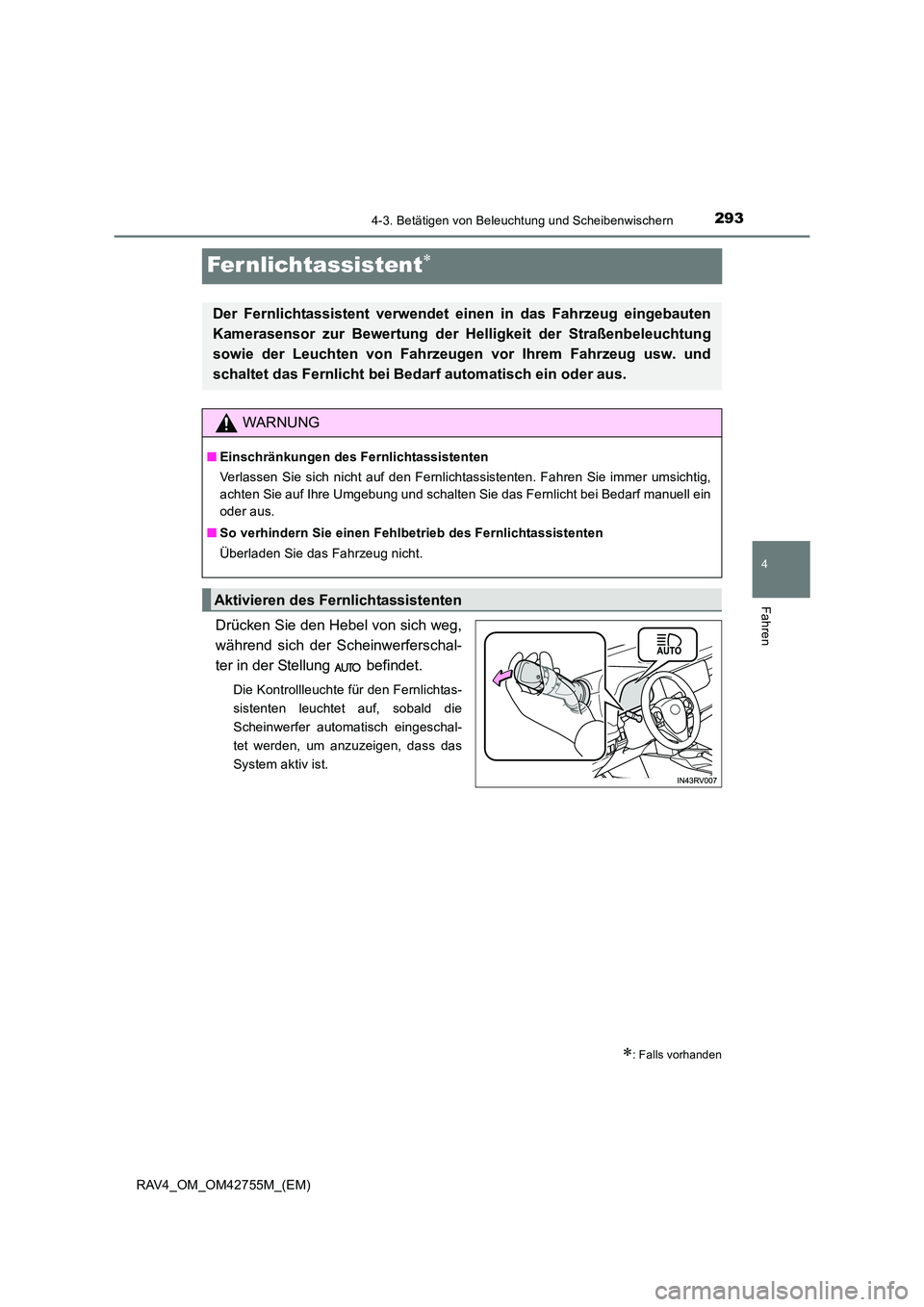

Fer nlichtassistent∗
Drücken Sie den Hebel von sich weg,
während sich der Scheinwerferschal-
ter in der Stellung befindet.
Die Kontrollleuchte für den Fernlichtas-
sistenten leuchtet auf, sobald die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
∗: Falls vorhanden
Der Fernlichtassistent verwendet einen in das Fahrzeug eingebauten
Kamerasensor zur Bewertung der Helligkeit der Straßenbeleuchtung
sowie der Leuchten von Fahrzeugen vor Ihrem Fahrzeug usw. und
schaltet das Fernlicht bei Bedarf automatisch ein oder aus.
WARNUNG
■Einschränkungen des Fernlichtassistenten
Verlassen Sie sich nicht auf den Fernlichtassistenten. Fahren Sie immer umsichtig,
achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf manuell ein
oder aus.
■ So verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassistenten

2944-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)■

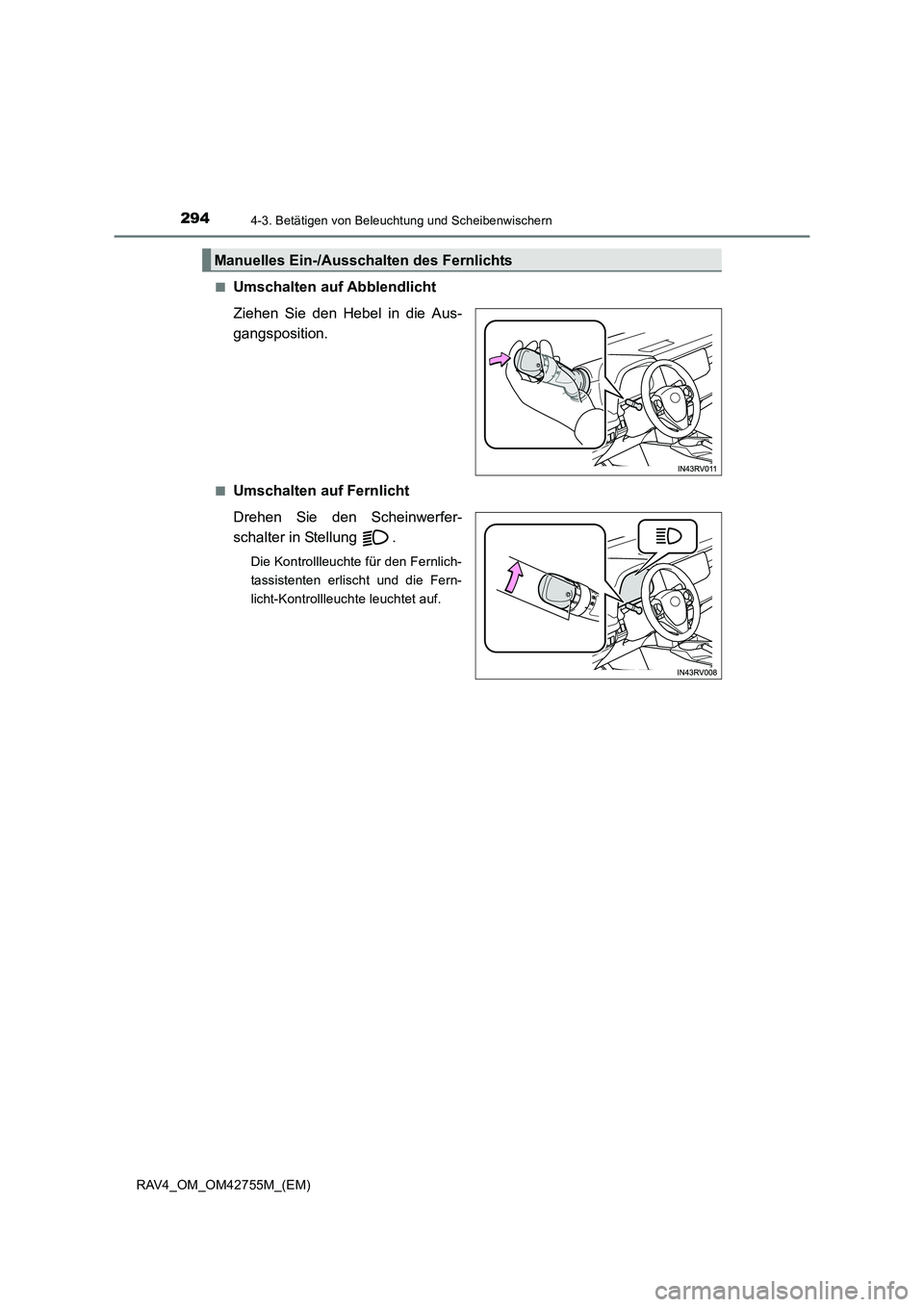

Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Aus-
gangsposition.
■Umschalten auf Fernlicht
Drehen Sie den Scheinwerfer-
schalter in Stellung .
Die Kontrollleuchte für den Fernlich-
tassistenten erlischt und die Fern-
licht-Kontrollleuchte leuchtet auf.
Manuelles Ein-/Ausschalten des Fernlichts

2954-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)

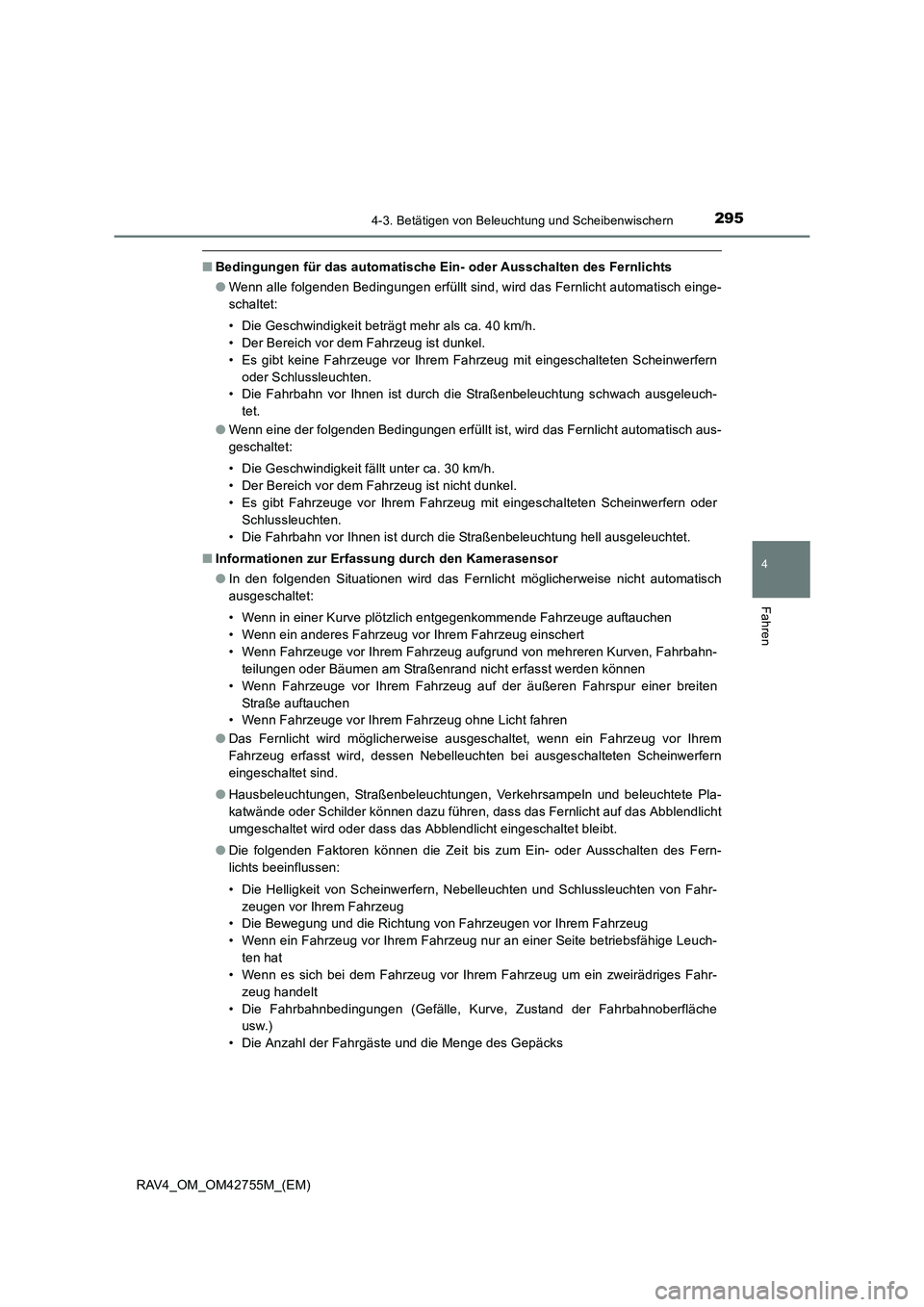

■Bedingungen für das automatische Ein- oder Ausschalten des Fernlichts
●Wenn alle folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-
schaltet:
• Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es gibt keine Fahrzeuge vor Ihrem Fahrzeug mit eingeschalteten Scheinwerfern
oder Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung schwach ausgeleuch-
tet.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Geschwindigkeit fällt unter ca. 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Es gibt Fahrzeuge vor Ihrem Fahrzeug mit eingeschalteten Scheinwerfern oder
Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung hell ausgeleuchtet.
■ Informationen zur Erfassung durch den Kamerasensor
●In den folgenden Situationen wird das Fernlicht möglicherweise nicht automatisch
ausgeschaltet:
• Wenn in einer Kurve plötzlich entgegenkommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn Fahrzeuge vor Ihrem Fahrzeug aufgrund von mehreren Kurven, Fahrbahn-
teilungen oder Bäumen am Straßenrand nicht erfasst werden können
• Wenn Fahrzeuge vor Ihrem Fahrzeug auf der äußeren Fahrspur einer breiten Straße auftauchen
• Wenn Fahrzeuge vor Ihrem Fahrzeug ohne Licht fahren
● Das Fernlicht wird möglicherweise ausgeschaltet, wenn ein Fahrzeug vor Ihrem
Fahrzeug erfasst wird, dessen Nebelleuchten bei ausgeschalteten Scheinwerfern
eingeschaltet sind.
● Hausbeleuchtungen, Straßenbeleuchtungen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu führen, dass das Fernlicht auf das Abblendlicht
umgeschaltet wird oder dass das Abblendlicht eingeschaltet bleibt.
● Die folgenden Faktoren können die Zeit bis zum Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von Fahr-
zeugen vor Ihrem Fahrzeug
• Die Bewegung und die Richtung von Fahrzeugen vor Ihrem Fahrzeug
• Wenn ein Fahrzeug vor Ihrem Fahrzeug nur an einer Seite betriebsfähige Leuch-
ten hat
• Wenn es sich bei dem Fahrzeug vor Ihrem Fahrzeug um ein zweirädriges Fahr-
zeug handelt
• Die Fahrbahnbedingungen (Gefälle, Kurve, Zustand der Fahrbahnoberfläche usw.)
• Die Anzahl der Fahrgäste und die Menge des Gepäcks

2964-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)●

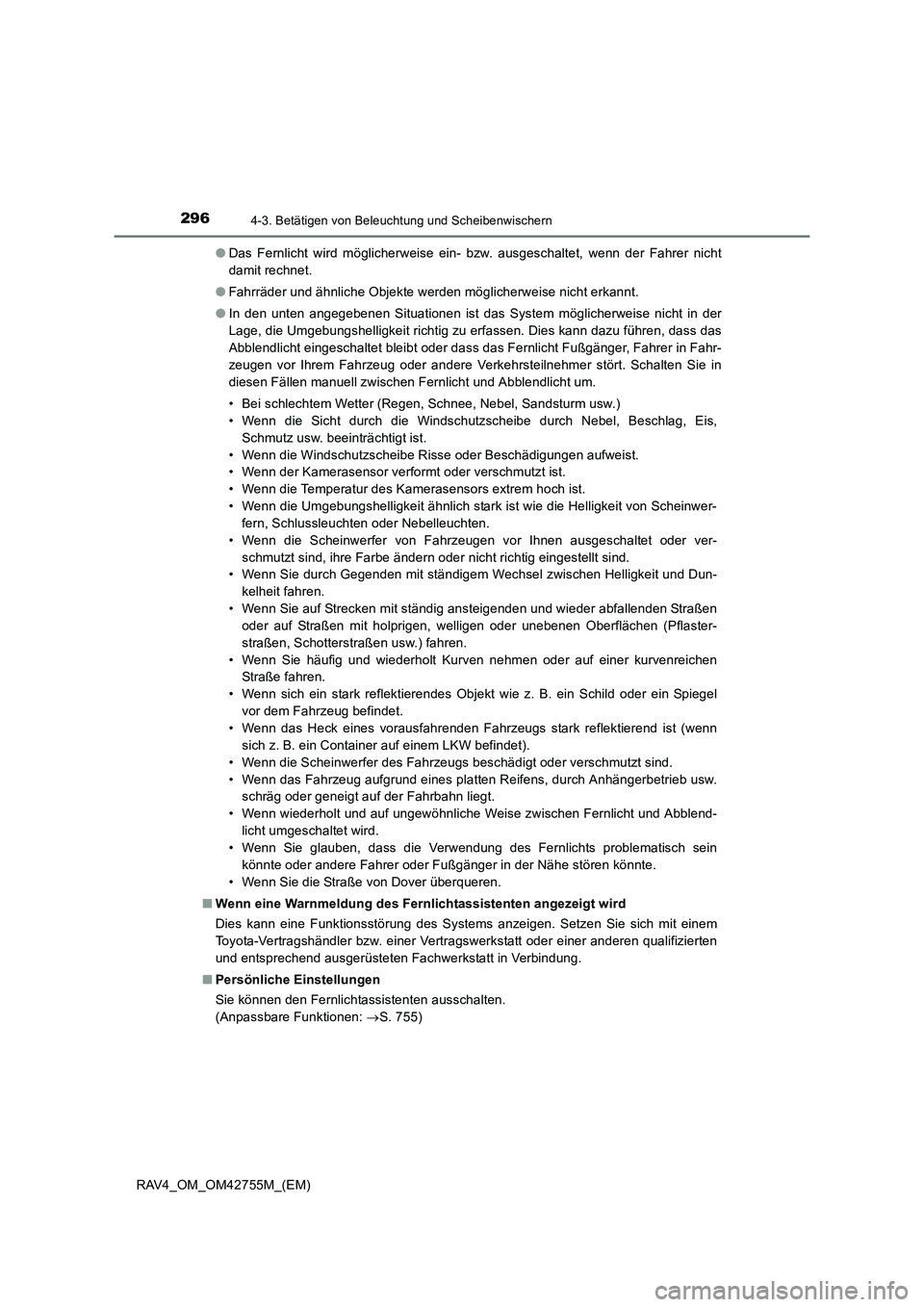

Das Fernlicht wird möglicherweise ein- bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
● Fahrräder und ähnliche Objekte werden möglicherweise nicht erkannt.
● In den unten angegebenen Situationen ist das System möglicherweise nicht in der
Lage, die Umgebungshelligkeit richtig zu erfassen. Dies kann dazu führen, dass das
Abblendlicht eingeschaltet bleibt oder dass das Fernlicht Fußgänger, Fahrer in Fahr-
zeugen vor Ihrem Fahrzeug oder andere Verkehrsteilnehmer stört. Schalten Sie in
diesen Fällen manuell zwischen Fernlicht und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandsturm usw.)
• Wenn die Sicht durch die Windschutzscheibe durch Nebel, Beschlag, Eis,
Schmutz usw. beeinträchtigt ist.
• Wenn die Windschutzscheibe Risse oder Beschädigungen aufweist.
• Wenn der Kamerasensor verformt oder verschmutzt ist.
• Wenn die Temperatur des Kamerasensors extrem hoch ist.
• Wenn die Umgebungshelligkeit ähnlich stark ist wie die Helligkeit von Scheinwer- fern, Schlussleuchten oder Nebelleuchten.
• Wenn die Scheinwerfer von Fahrzeugen vor Ihnen ausgeschaltet oder ver- schmutzt sind, ihre Farbe ändern oder nicht richtig eingestellt sind.
• Wenn Sie durch Gegenden mit ständigem Wechsel zwischen Helligkeit und Dun-
kelheit fahren.
• Wenn Sie auf Strecken mit ständig ansteigenden und wieder abfallenden Straßen oder auf Straßen mit holprigen, welligen oder unebenen Oberflächen (Pflaster-
straßen, Schotterstraßen usw.) fahren.
• Wenn Sie häufig und wiederholt Kurven nehmen oder auf einer kurvenreichen Straße fahren.
• Wenn sich ein stark reflektierendes Objekt wie z. B. ein Schild oder ein Spiegel vor dem Fahrzeug befindet.
• Wenn das Heck eines vorausfahrenden Fahrzeugs stark reflektierend ist (wenn sich z. B. ein Container auf einem LKW befindet).
• Wenn die Scheinwerfer des Fahrzeugs beschädigt oder verschmutzt sind.
• Wenn das Fahrzeug aufgrund eines platten Reifens, durch Anhängerbetrieb usw. schräg oder geneigt auf der Fahrbahn liegt.
• Wenn wiederholt und auf ungewöhnliche Weise zwischen Fernlicht und Abblend- licht umgeschaltet wird.
• Wenn Sie glauben, dass die Verwendung des Fernlichts problematisch sein
könnte oder andere Fahrer oder Fußgänger in der Nähe stören könnte.
• Wenn Sie die Straße von Dover überqueren.
■ Wenn eine Warnmeldung des Fernlichtassistenten angezeigt wird
Dies kann eine Funktionsstörung des Systems anzeigen. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Persönliche Einstellungen
Sie können den Fernlichtassistenten ausschalten.
(Anpassbare Funktionen: →S. 755)

297
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42755M_(EM)

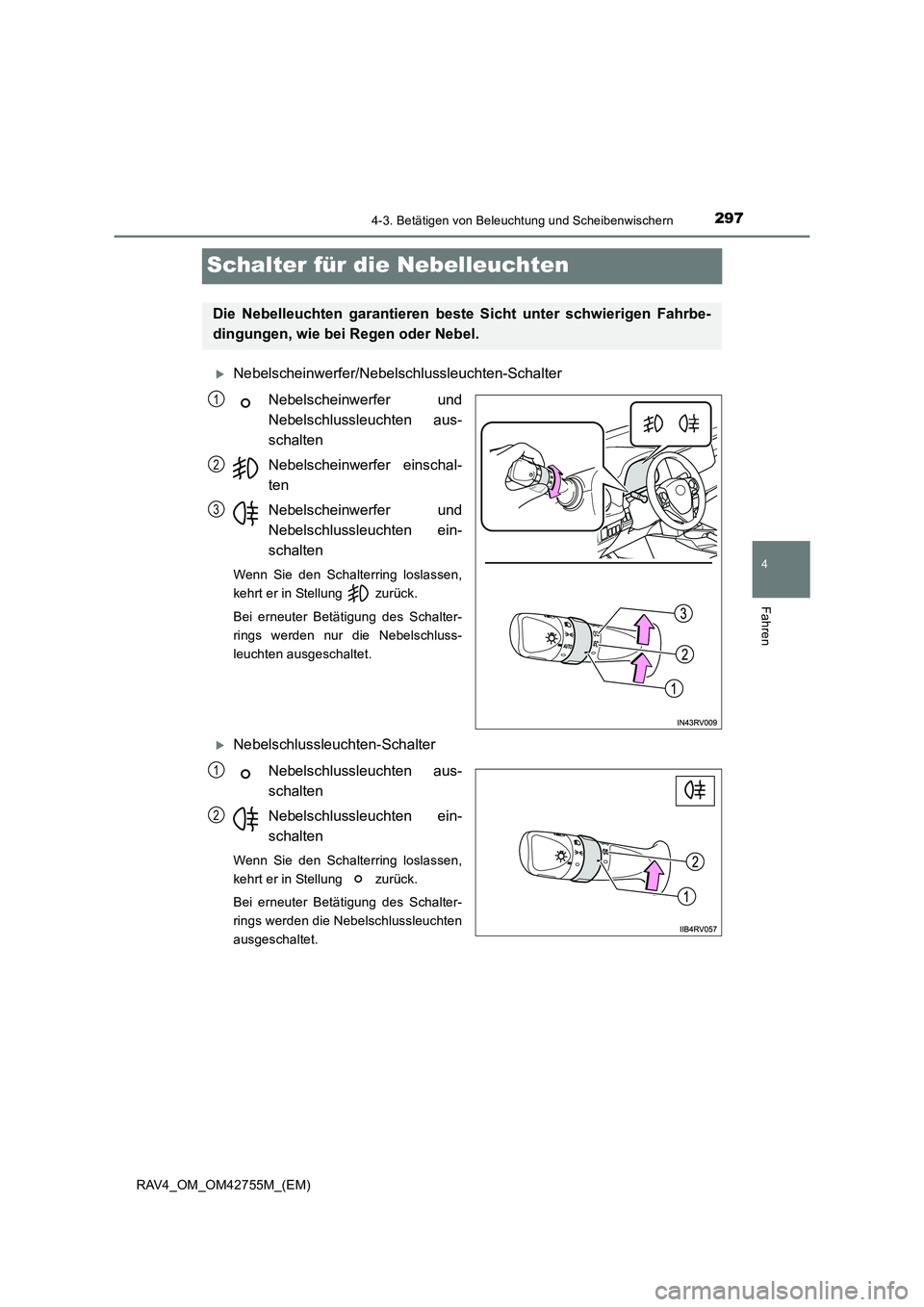

Schalter für die Nebelleuchten
XNebelscheinwerfer/Nebelschlussleuchten-SchalterNebelscheinwerfer und
Nebelschlussleuchten aus-
schalten
Nebelscheinwerfer einschal-
ten
Nebelscheinwerfer und
Nebelschlussleuchten ein-
schalten
Wenn Sie den Schalterring loslassen,
kehrt er in Stellung zurück.
Bei erneuter Betätigung des Schalter-
rings werden nur die Nebelschluss-
leuchten ausgeschaltet.
XNebelschlussleuchten-SchalterNebelschlussleuchten aus-
schalten
Nebelschlussleuchten ein-
schalten
Wenn Sie den Schalterring loslassen,
kehrt er in Stellung zurück.
Bei erneuter Betätigung des Schalter-
rings werden die Nebelschlussleuchten
ausgeschaltet.
Die Nebelleuchten garantieren best e Sicht unter schwierigen Fahrbe-
dingungen, wie bei Regen oder Nebel.
1
2
3
1
2

2984-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)

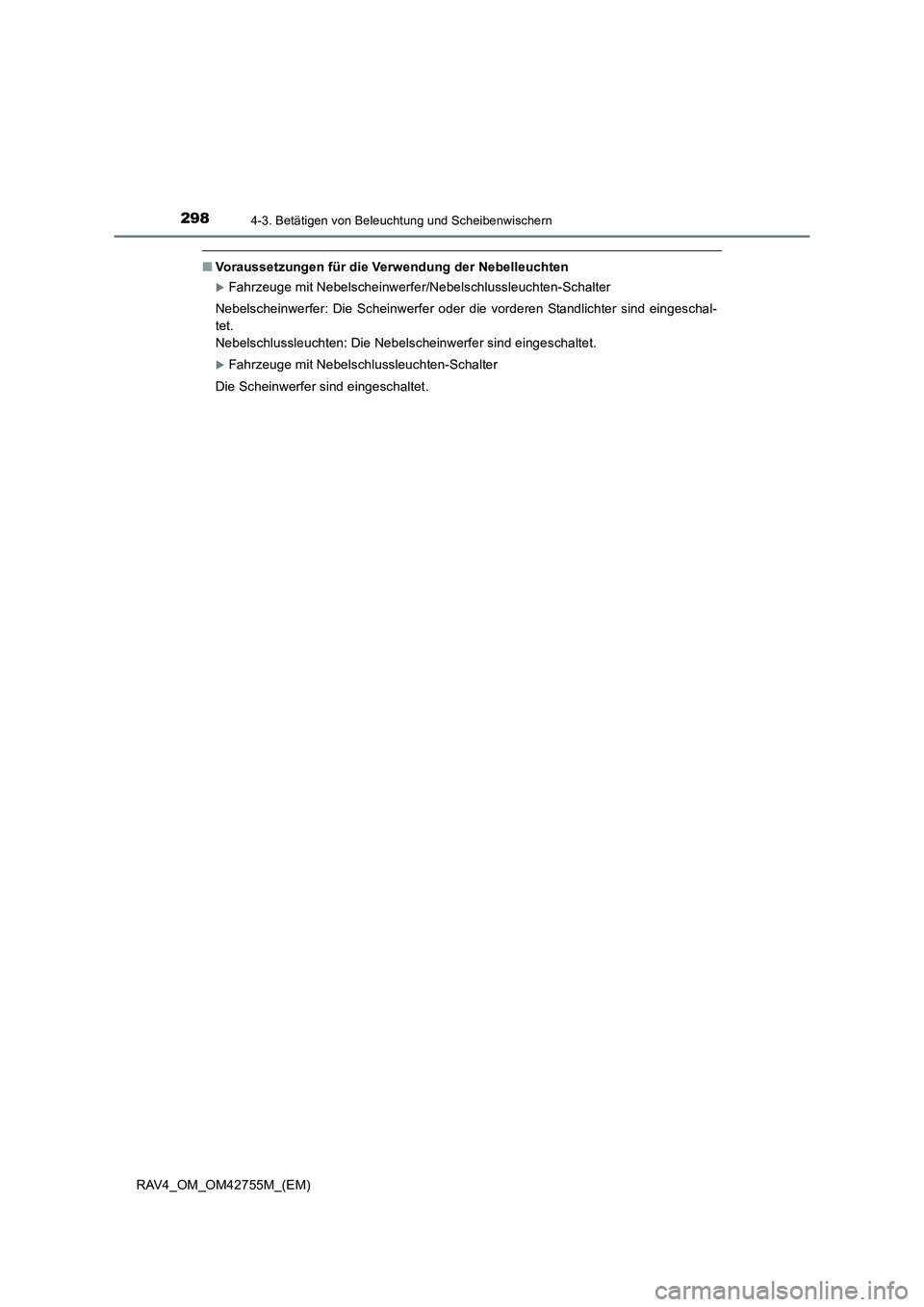

■Voraussetzungen für die Verwendung der Nebelleuchten
XFahrzeuge mit Nebelscheinwerfer/Nebelschlussleuchten-Schalter
Nebelscheinwerfer: Die Scheinwerfer oder die vorderen Standlichter sind eingeschal-
tet.
Nebelschlussleuchten: Die Nebelscheinwerfer sind eingeschaltet.
XFahrzeuge mit Nebelschlussleuchten-Schalter
Die Scheinwerfer sind eingeschaltet.

299
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42755M_(EM)

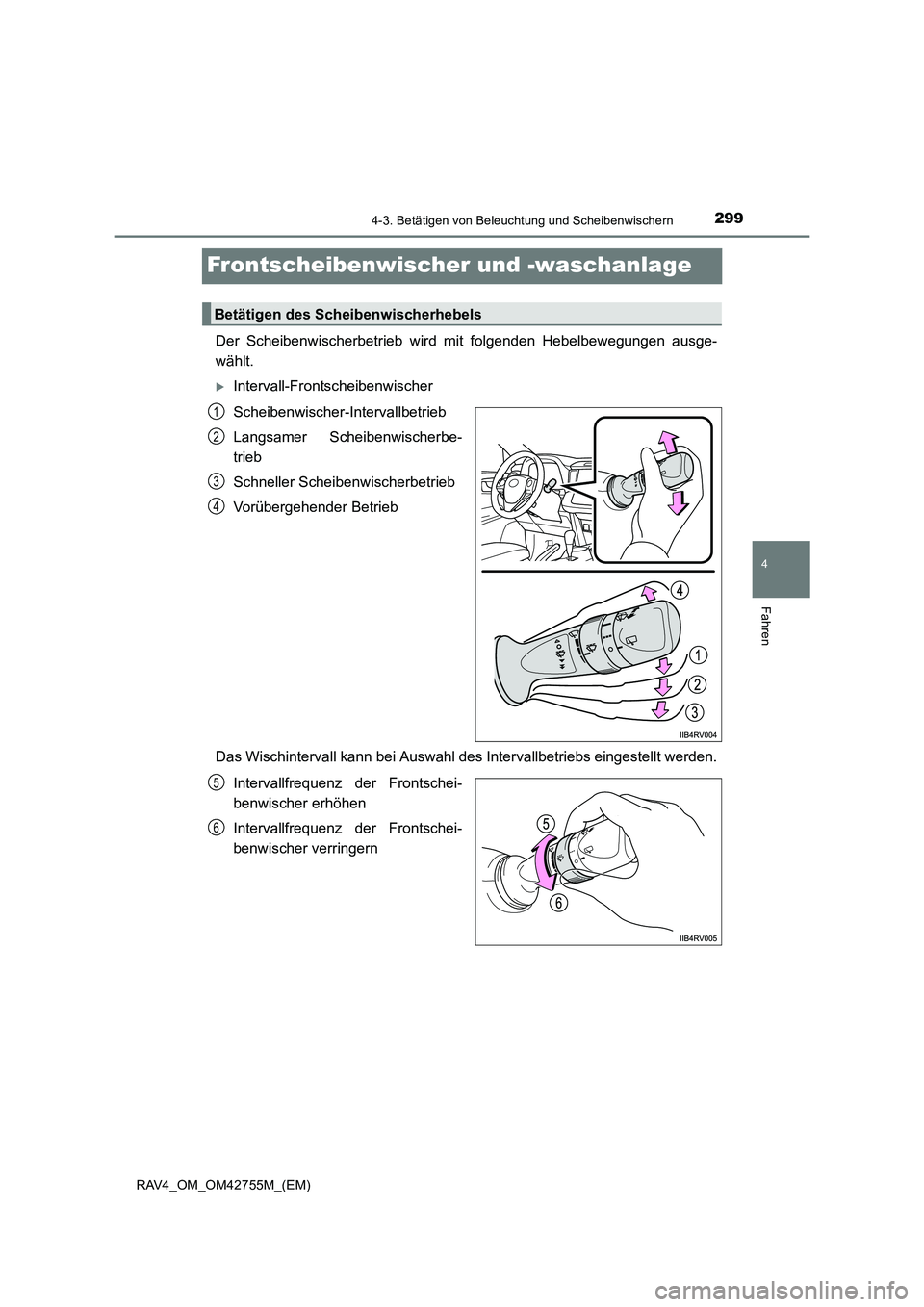

Frontscheibenwischer und -waschanlage
Der Scheibenwischerbetrieb wird mit folgenden Hebelbewegungen ausge-
wählt.
XIntervall-Frontscheibenwischer
Scheibenwischer-Intervallbetrieb
Langsamer Scheibenwischerbe-
trieb
Schneller Scheibenwischerbetrieb
Vorübergehender Betrieb
Das Wischintervall kann bei Auswahl des Intervallbetriebs eingestellt werden. Intervallfrequenz der Frontschei-
benwischer erhöhen
Intervallfrequenz der Frontschei-
benwischer verringern
Betätigen des Scheibenwischerhebels
1
2
3
4
5
6

3004-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Scheibenwa-
schanlage führen die Scheibenwischer
automatisch mehrere Wischbewegun-
gen aus.
Fahrzeuge mit Scheinwerferreini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind, wird die Scheinwer-
ferreinigungsanlage einmal betätigt.
Danach wird die Scheinwerferreini-
gungsanlage bei jedem fünften Ziehen
am Hebel betätigt.
XFrontscheibenwischer mit Regensensor
Betrieb mit Regensensor
Langsamer Scheibenwischerbe-
trieb
Schneller Scheibenwischerbetrieb
Vorübergehender Betrieb
Bei Auswahl von “AUTO” schalten sich
die Scheibenwischer automatisch ein,
wenn der Sensor Regentropfen erfasst.
Das System stellt das Wischerintervall
automatisch entsprechend der Regen-
menge und der Fahrgeschwindigkeit
ein.
Wenn “AUTO” ausgewählt ist, kann die Ansprechempfindlichkeit des Sensors
eingestellt werden.
7
1
2
3
4
