TOYOTA RAV4 2017 Betriebsanleitungen (in German)

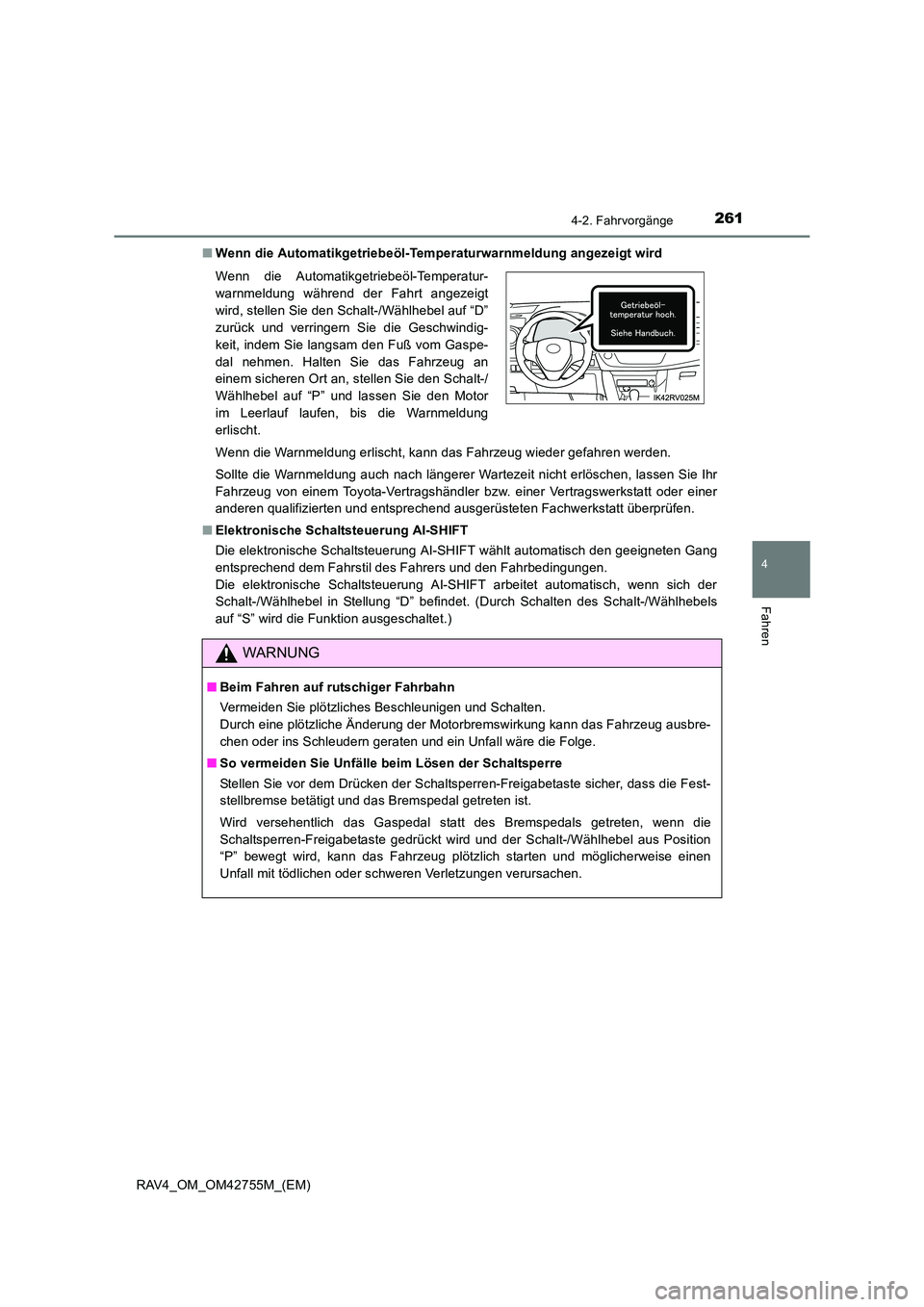

2614-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)■
Wenn die Automatikgetriebeöl-Temperaturwarnmeldung angezeigt wird
Wenn die Warnmeldung erlischt, kann das Fahrzeug wieder gefahren werden.
Sollte die Warnmeldung auch nach längerer Wartezeit nicht erlöschen, lassen Sie Ihr
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Elektronische Schaltsteuerung AI-SHIFT
Die elektronische Schaltsteuerung AI-SHIFT wählt automatisch den geeigneten Gang
entsprechend dem Fahrstil des Fahrers und den Fahrbedingungen.
Die elektronische Schaltsteuerung AI-SHIFT arbeitet automatisch, wenn sich der
Schalt-/Wählhebel in Stellung “D” befindet. (Durch Schalten des Schalt-/Wählhebels
auf “S” wird die Funktion ausgeschaltet.) Wenn die Automatikgetriebeöl-Temperatur-
warnmeldung während der Fahrt angezeigt
wird, stellen Sie den Schalt-/Wählhebel auf “D”
zurück und verringern Sie die Geschwindig-
keit, indem Sie langsam den Fuß vom Gaspe-
dal nehmen. Halten Sie das Fahrzeug an
einem sicheren Ort an, stellen Sie den Schalt-/
Wählhebel auf “P” und lassen Sie den Motor
im Leerlauf laufen, bis die Warnmeldung
erlischt.

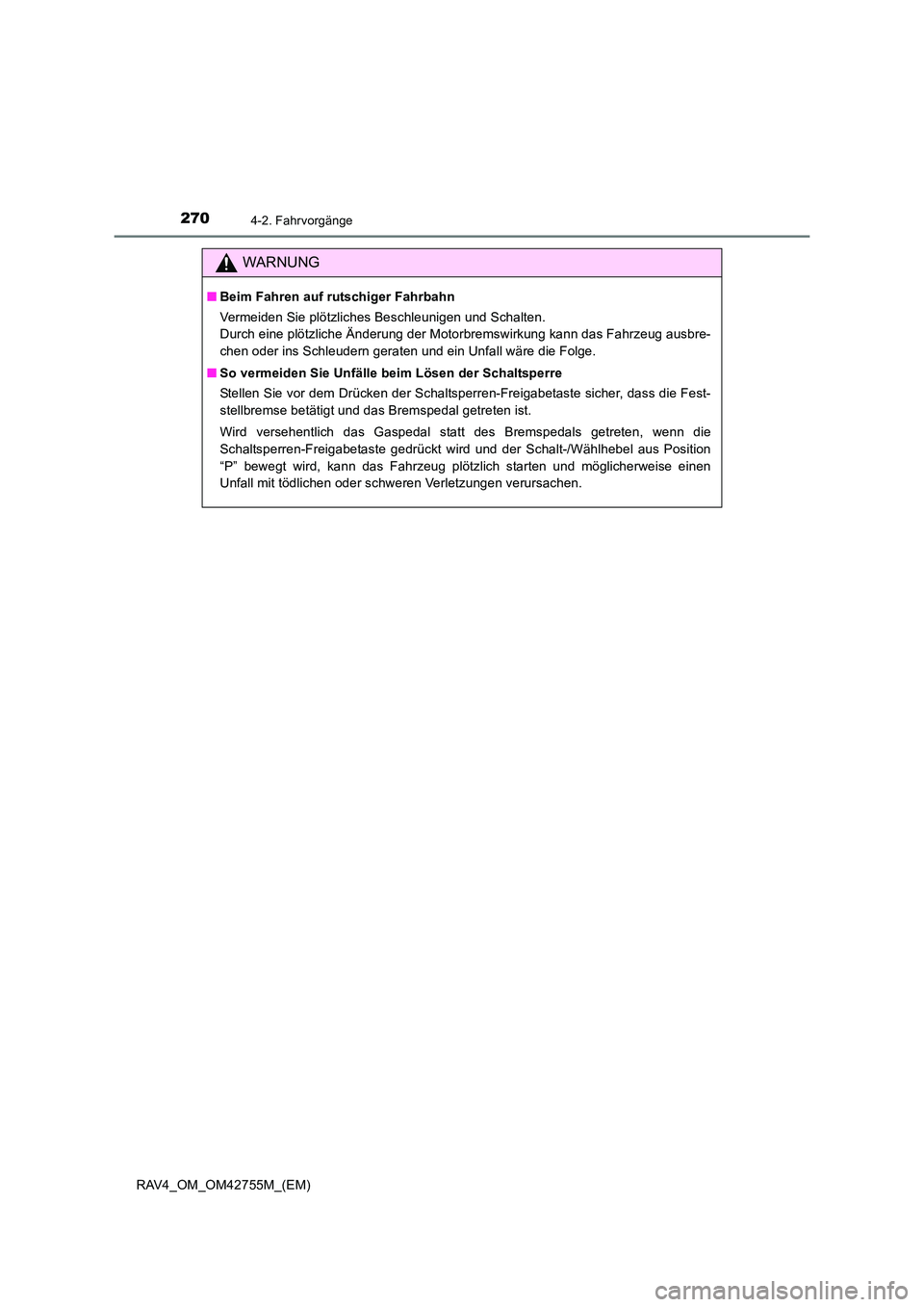

WARNUNG
■Beim Fahren auf rutschiger Fahrbahn
Vermeiden Sie plötzliches Beschleunigen und Schalten.
Durch eine plötzliche Änderung der Motorbremswirkung kann das Fahrzeug ausbre-
chen oder ins Schleudern geraten und ein Unfall wäre die Folge.
■ So vermeiden Sie Unfälle beim Lösen der Schaltsperre
Stellen Sie vor dem Drücken der Schaltsperren-Freigabetaste sicher, dass die Fest-
stellbremse betätigt und das Bremspedal getreten ist.
Wird versehentlich das Gaspedal statt des Bremspedals getreten, wenn die
Schaltsperren-Freigabetaste gedrückt wird und der Schalt-/Wählhebel aus Position
“P” bewegt wird, kann das Fahrzeug plötzlich starten und möglicherweise einen
Unfall mit tödlichen oder schweren Verletzungen verursachen.

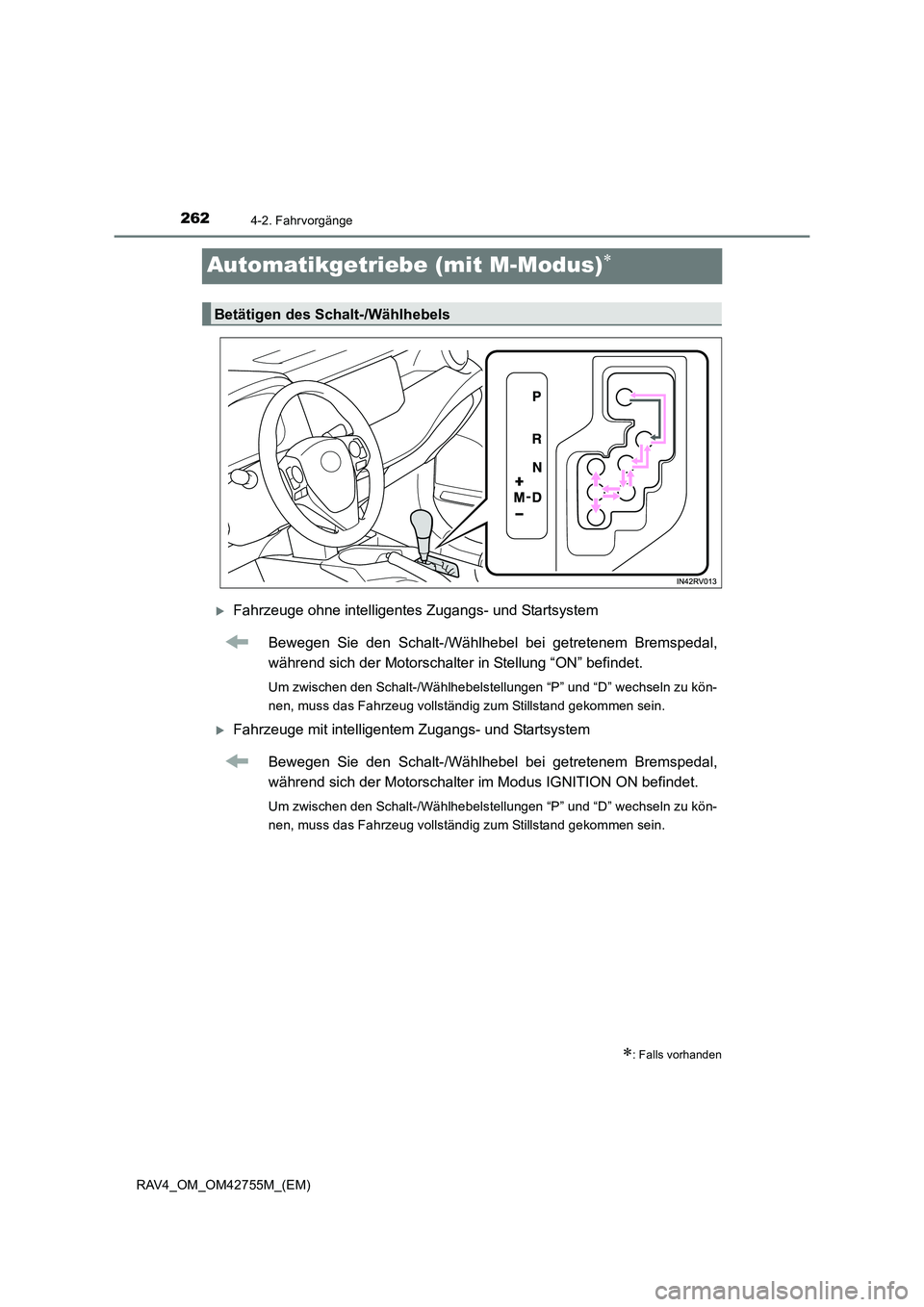

2624-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
Automatikgetriebe (mit M-Modus)∗
XFahrzeuge ohne intelligentes Zugangs- und StartsystemBewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter in Stellung “ON” befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Bewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter im Modus IGNITION ON befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
∗: Falls vorhanden
Betätigen des Schalt-/Wählhebels

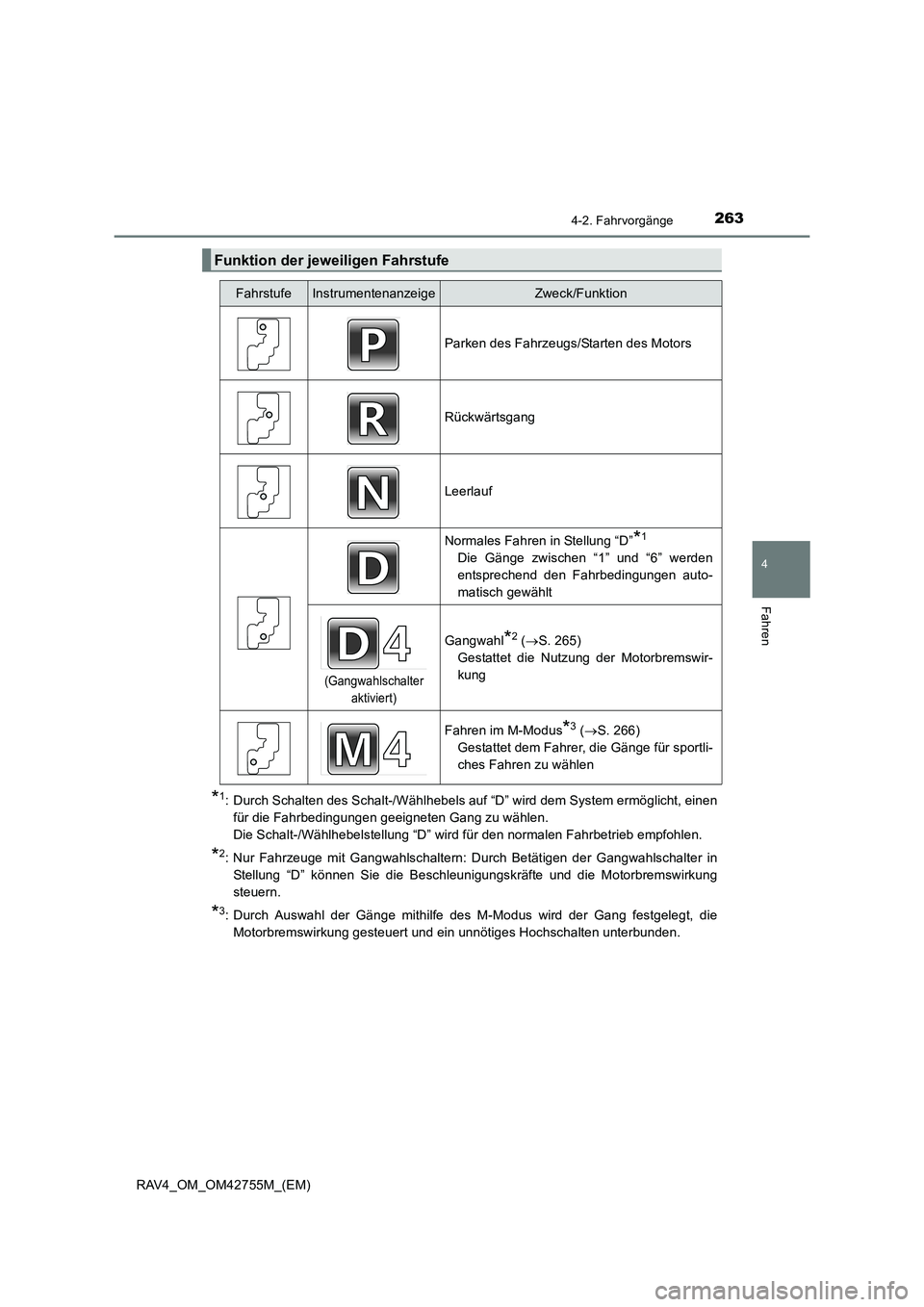

2634-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
*1: Durch Schalten des Schalt-/Wählhebels auf “D” wird dem System ermöglicht, einenfür die Fahrbedingungen geeigneten Gang zu wählen.
Die Schalt-/Wählhebelstellung “D” wird für den normalen Fahrbetrieb empfohlen.
*2: Nur Fahrzeuge mit Gangwahlschaltern: Durch Betätigen der Gangwahlschalter in
Stellung “D” können Sie die Beschleunigungskräfte und die Motorbremswirkung
steuern.
*3: Durch Auswahl der Gänge mithilfe des M-Modus wird der Gang festgelegt, dieMotorbremswirkung gesteuert und ein unnötiges Hochschalten unterbunden.
Funktion der jeweiligen Fahrstufe
FahrstufeInstrumentenanzeigeZweck/Funktion
Parken des Fahrzeugs/Starten des Motors
Rückwärtsgang
Leerlauf
Normales Fahren in Stellung “D”*1
Die Gänge zwischen “1” und “6” werden
entsprechend den Fahrbedingungen auto-
matisch gewählt
(Gangwahlschalter aktiviert)
Gangwahl*2 (→ S. 265)
Gestattet die Nutzung der Motorbremswir-
kung
Fahren im M-Modus*3 ( → S. 266)
Gestattet dem Fahrer, die Gänge für sportli-
ches Fahren zu wählen

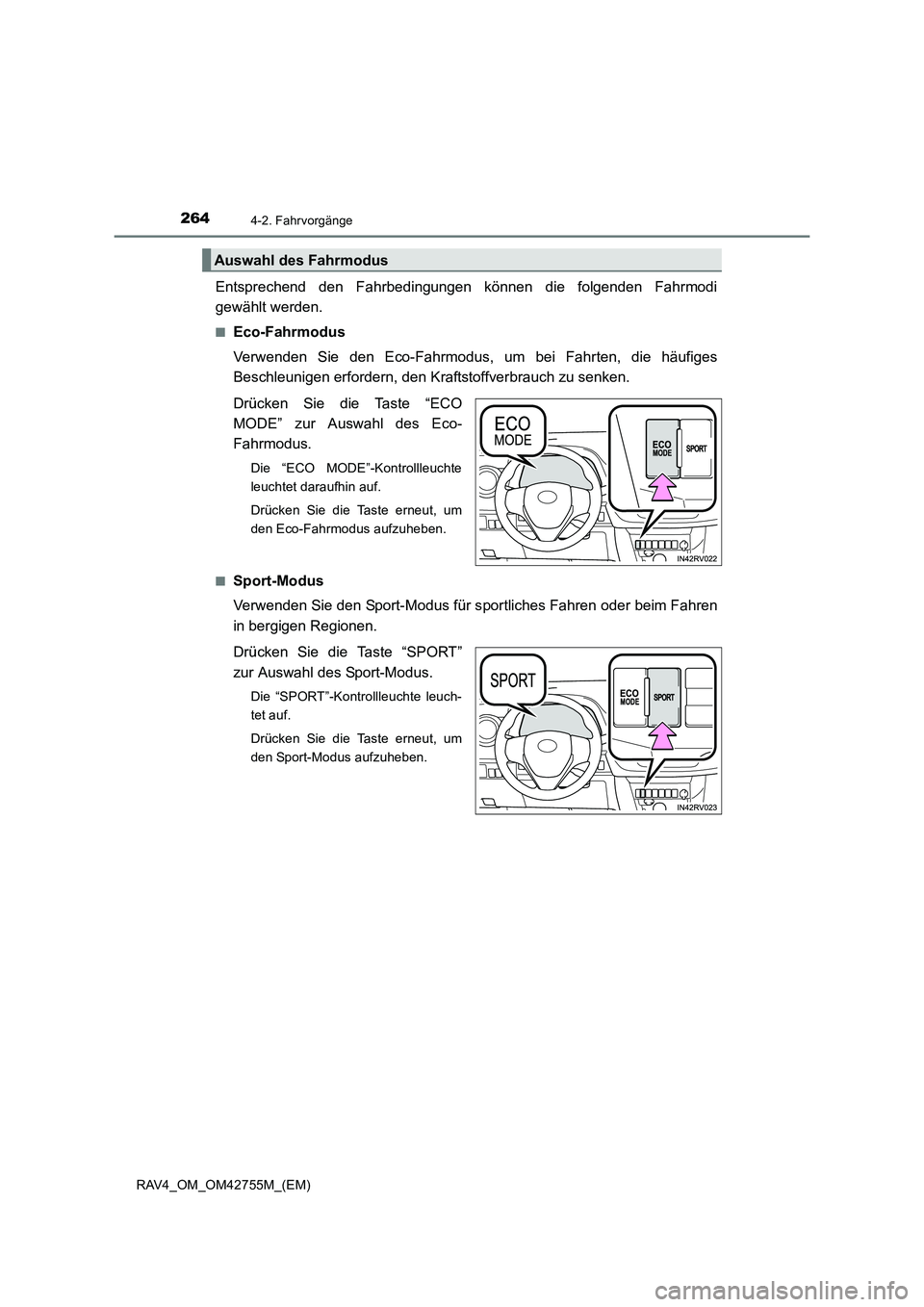

2644-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
Entsprechend den Fahrbedingungen können die folgenden Fahrmodi
gewählt werden.
■Eco-Fahrmodus
Verwenden Sie den Eco-Fahrmodus, um bei Fahrten, die häufiges
Beschleunigen erfordern, den Kraftstoffverbrauch zu senken.
Drücken Sie die Taste “ECO
MODE” zur Auswahl des Eco-
Fahrmodus.
Die “ECO MODE”-Kontrollleuchte
leuchtet daraufhin auf.
Drücken Sie die Taste erneut, um
den Eco-Fahrmodus aufzuheben.
■
Sport-Modus
Verwenden Sie den Sport-Modus für s portliches Fahren oder beim Fahren
in bergigen Regionen.
Drücken Sie die Taste “SPORT”
zur Auswahl des Sport-Modus.
Die “SPORT”-Kontrollleuchte leuch-
tet auf.
Drücken Sie die Taste erneut, um
den Sport-Modus aufzuheben.
Auswahl des Fahrmodus

2654-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
Um vorübergehend die Auswahl des Schaltbereichs zu ermöglichen, betäti-
gen Sie den Gangwahlschalter “-”. Ein Wechsel des Schaltbereichs ermög-
licht eine Begrenzung des höchsten Schaltbereichs, wodurch unnötiges
Hochschalten vermieden und das Ausmaß der Motorbremswirkung gewählt
werden kann.
Sie können den Schaltbereich dann durch Betätigen der Gangwahlschalter
“-“ und “+” auswählen.Hochschalten
Zurückschalten
Der gewählte Schaltbereich (“1” bis “5”)
wird auf dem Instrument angezeigt.
Um zum normalen Fahren in Stellung
“D” zurückzukehren, halten Sie den
Gangwahlschalter “+” länger gedrückt.
■
Schaltbereiche und ihre Funktionen
● Sie können zwischen 6 Stufen der Motorbremswirkung wählen.
● Ein niedrigerer Schaltbereich biet et eine größere Motorbremswirkung
als ein höherer Schaltbereich und die Motordrehzahl erhöht sich eben-
falls.
Auswählen von Schaltbereichen in Stellung “D” (Fahrzeuge mit Gang-
wahlschaltern)
1
2

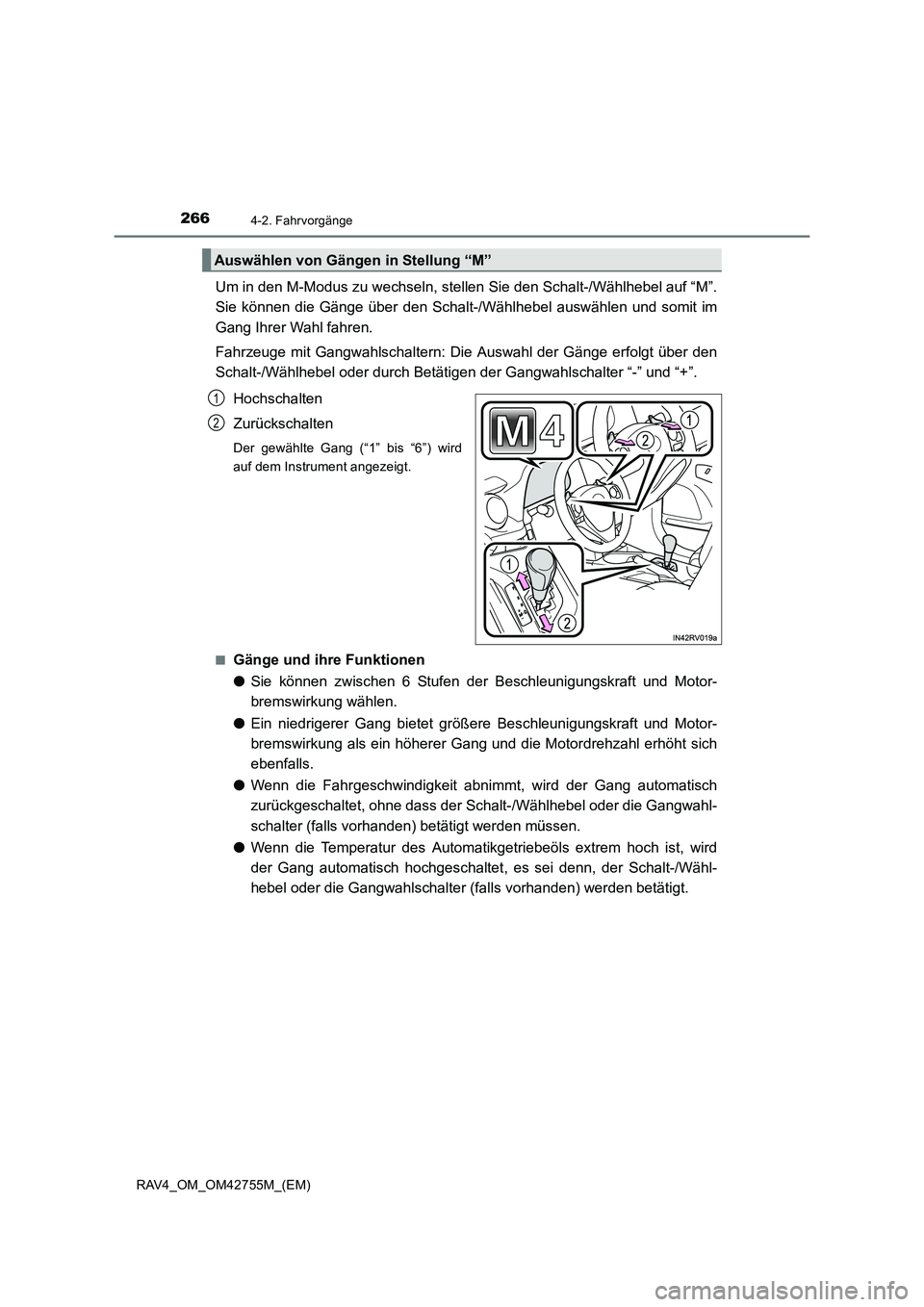

2664-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
Um in den M-Modus zu wechseln, stellen Sie den Schalt-/Wählhebel auf “M”.
Sie können die Gänge über den Schalt-/Wählhebel auswählen und somit im
Gang Ihrer Wahl fahren.
Fahrzeuge mit Gangwahlschaltern: Die Auswahl der Gänge erfolgt über den
Schalt-/Wählhebel oder durch Betäti gen der Gangwahlschalter “-” und “+”.
Hochschalten
Zurückschalten
Der gewählte Gang (“1” bis “6”) wird
auf dem Instrument angezeigt.
■
Gänge und ihre Funktionen
● Sie können zwischen 6 Stufen der Beschleunigungskraft und Motor-
bremswirkung wählen.
● Ein niedrigerer Gang bietet gr ößere Beschleunigungskraft und Motor-
bremswirkung als ein höherer Gang und die Motordrehzahl erhöht sich
ebenfalls.
● Wenn die Fahrgeschwindigkeit abnimmt, wird der Gang automatisch
zurückgeschaltet, ohne dass der Schalt-/Wählhebel oder die Gangwahl-
schalter (falls vorhanden) betätigt werden müssen.
● Wenn die Temperatur des Automatikgetriebeöls extrem hoch ist, wird
der Gang automatisch hochgeschaltet, es sei denn, der Schalt-/Wähl-
hebel oder die Gangwahlschalter (falls vorhanden) werden betätigt.
Auswählen von Gängen in Stellung “M”
1
2

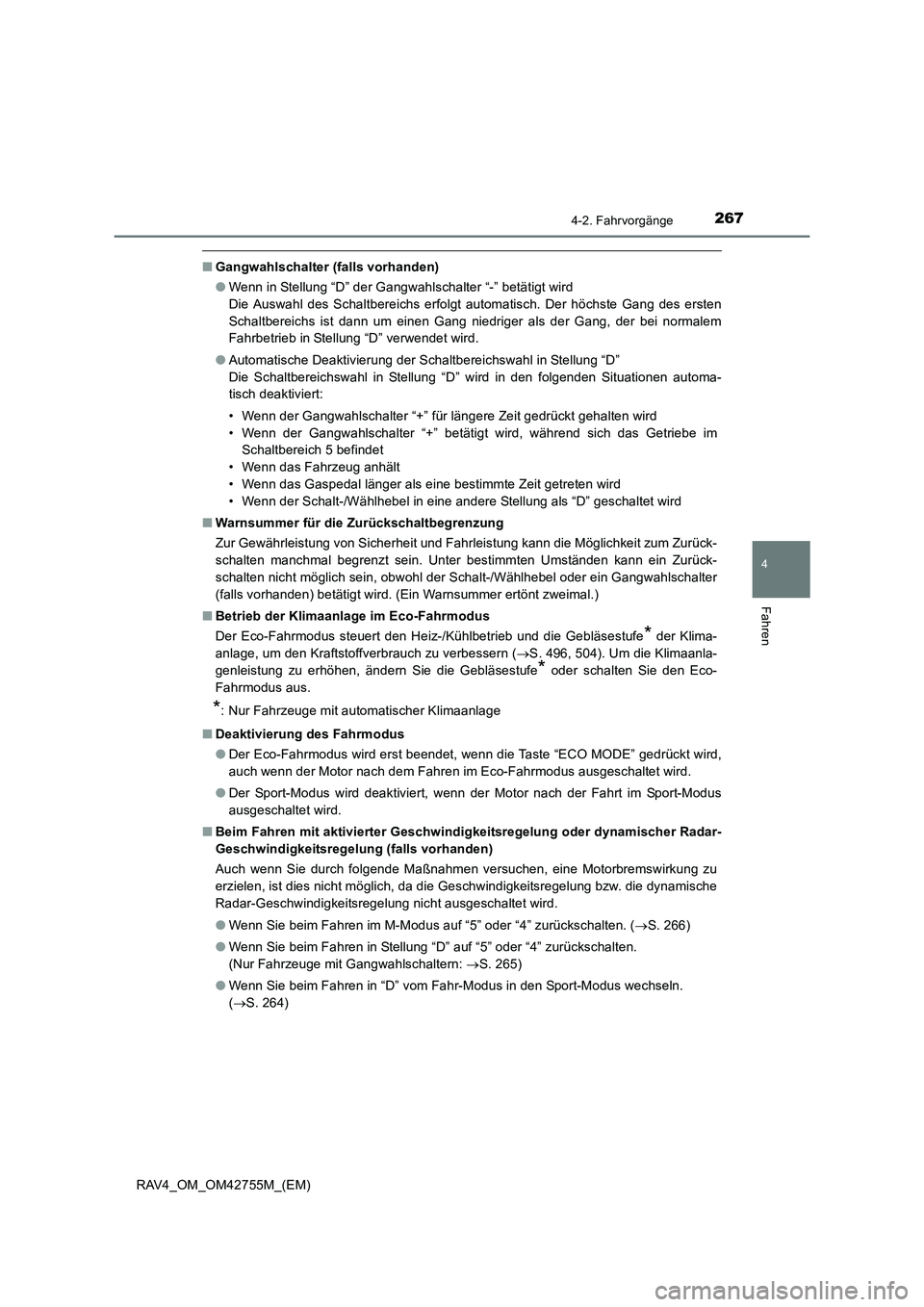

2674-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
■Gangwahlschalter (falls vorhanden)
●Wenn in Stellung “D” der Gangwahlschalter “-” betätigt wird
Die Auswahl des Schaltbereichs erfolgt automatisch. Der höchste Gang des ersten
Schaltbereichs ist dann um einen Gang niedriger als der Gang, der bei normalem
Fahrbetrieb in Stellung “D” verwendet wird.
● Automatische Deaktivierung der Schaltbereichswahl in Stellung “D”
Die Schaltbereichswahl in Stellung “D” wird in den folgenden Situationen automa-
tisch deaktiviert:
• Wenn der Gangwahlschalter “+” für längere Zeit gedrückt gehalten wird
• Wenn der Gangwahlschalter “+” betätigt wird, während sich das Getriebe im
Schaltbereich 5 befindet
• Wenn das Fahrzeug anhält
• Wenn das Gaspedal länger als eine bestimmte Zeit getreten wird
• Wenn der Schalt-/Wählhebel in eine andere Stellung als “D” geschaltet wird
■ Warnsummer für die Zurückschaltbegrenzung
Zur Gewährleistung von Sicherheit und Fahrleistung kann die Möglichkeit zum Zurück-
schalten manchmal begrenzt sein. Unter bestimmten Umständen kann ein Zurück-
schalten nicht möglich sein, obwohl der Schalt-/Wählhebel oder ein Gangwahlschalter
(falls vorhanden) betätigt wird. (Ein Warnsummer ertönt zweimal.)
■ Betrieb der Klimaanlage im Eco-Fahrmodus
Der Eco-Fahrmodus steuert den Heiz-/Kühlbetrieb und die Gebläsestufe
* der Klima-
anlage, um den Kraftstoffverbrauch zu verbessern ( →S. 496, 504). Um die Klimaanla-
genleistung zu erhöhen, ändern Sie die Gebläsestufe
* oder schalten Sie den Eco-
Fahrmodus aus.
*: Nur Fahrzeuge mit automatischer Klimaanlage
■ Deaktivierung des Fahrmodus
●Der Eco-Fahrmodus wird erst beendet, wenn die Taste “ECO MODE” gedrückt wird,
auch wenn der Motor nach dem Fahren im Eco-Fahrmodus ausgeschaltet wird.
● Der Sport-Modus wird deaktiviert, wenn der Motor nach der Fahrt im Sport-Modus
ausgeschaltet wird.
■ Beim Fahren mit aktivierter Geschwindigkeitsregelung oder dynamischer Radar-
Geschwindigkeitsregelung (falls vorhanden)
Auch wenn Sie durch folgende Maßnahmen versuchen, eine Motorbremswirkung zu
erzielen, ist dies nicht möglich, da die Geschwindigkeitsregelung bzw. die dynamische
Radar-Geschwindigkeitsregelung nicht ausgeschaltet wird.
●Wenn Sie beim Fahren im M-Modus auf “5” oder “4” zurückschalten. ( →S. 266)
● Wenn Sie beim Fahren in Stellung “D” auf “5” oder “4” zurückschalten.
(Nur Fahrzeuge mit Gangwahlschaltern: →S. 265)
● Wenn Sie beim Fahren in “D” vom Fahr-Modus in den Sport-Modus wechseln.
(→ S. 264)

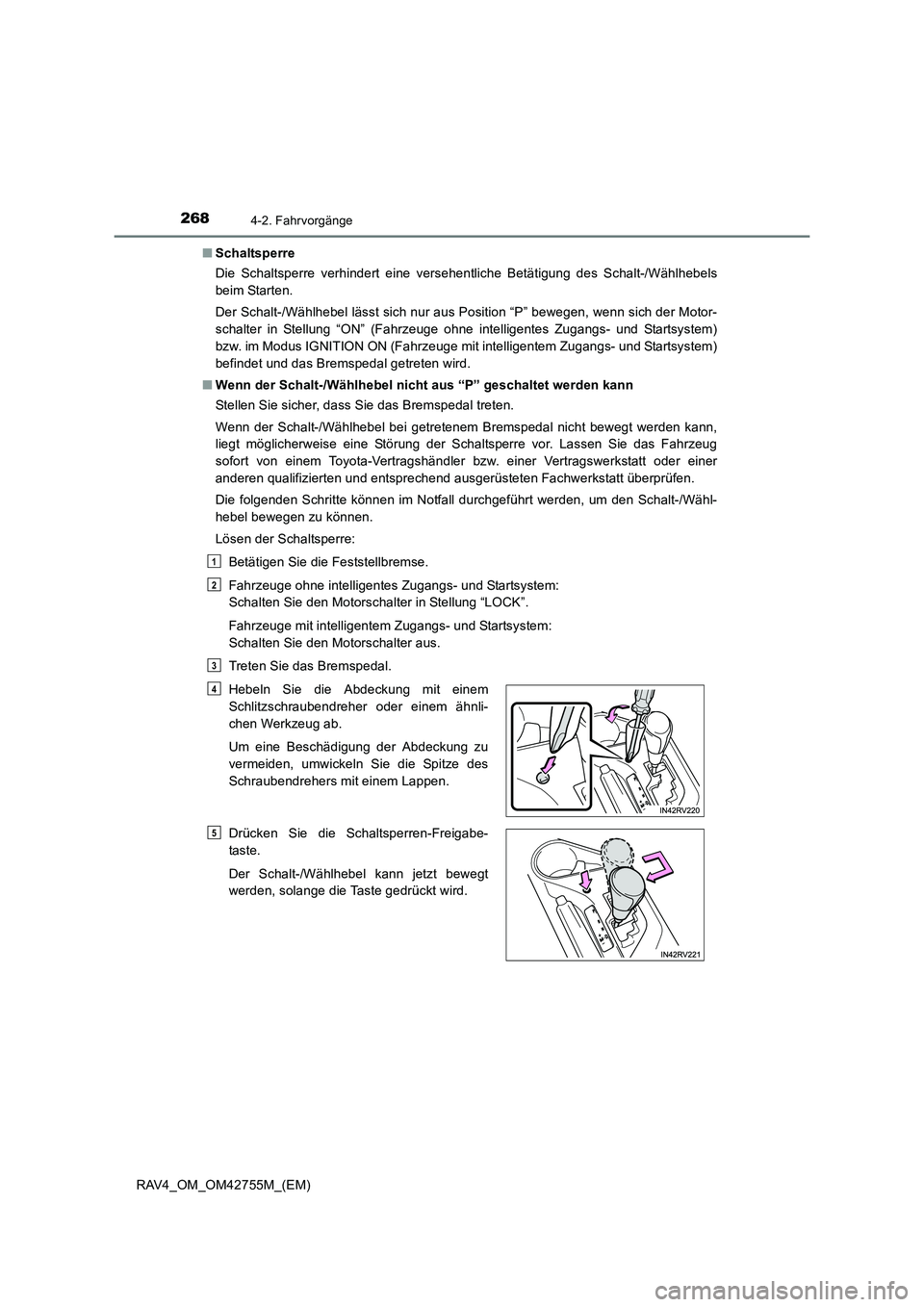

2684-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)■
Schaltsperre
Die Schaltsperre verhindert eine versehentliche Betätigung des Schalt-/Wählhebels
beim Starten.
Der Schalt-/Wählhebel lässt sich nur aus Position “P” bewegen, wenn sich der Motor-
schalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
befindet und das Bremspedal getreten wird.
■ Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann
Stellen Sie sicher, dass Sie das Bremspedal treten.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt werden kann,
liegt möglicherweise eine Störung der Schaltsperre vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähnli-
chen Werkzeug ab.
Um eine Beschädigung der Abdeckung zu
vermeiden, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Freigabe-
taste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
1
2
3
4
5

2694-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)■
Wenn die “M”-Anzeige nicht aufleuchtet oder die “D”-Anzeige erscheint, selbst
nachdem der Schalt-/Wählhebel auf “M” geschaltet wurde
Dies kann auf eine Funktionsstörung des Automatikgetriebesystems hindeuten. Las-
sen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
(In dieser Situation verhält sich das Getriebe, als sei der Schalt-/Wählhebel auf “D”
geschaltet.)
■ Wenn die Automatikgetriebeöl-Temperaturwarnmeldung angezeigt wird
*: Wurde ein Schaltbereich in “D” gewählt ( →S. 265), müssen Sie zum normalem Fah-
ren in Stellung “D” zurückkehren. (Nur Fahrzeuge mit Gangwahlschaltern)
Wenn die Warnmeldung erlischt, kann das Fahrzeug wieder gefahren werden.
Sollte die Warnmeldung auch nach längerer Wartezeit nicht erlöschen, lassen Sie Ihr
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Elektronische Schaltsteuerung AI-SHIFT
Die elektronische Schaltsteuerung AI-SHIFT wählt automatisch den geeigneten Gang
entsprechend dem Fahrstil des Fahrers und den Fahrbedingungen.
Die elektronische Schaltsteuerung AI-SHIFT arbeitet automatisch, wenn sich der
Schalt-/Wählhebel in Stellung “D” befindet. (Durch Schalten des Schalt-/Wählhebels
auf “M” wird die Funktion ausgeschaltet.) Wenn die Automatikgetriebeöl-Temperatur-
warnmeldung während der Fahrt angezeigt
wird, stellen Sie den Schalt-/Wählhebel auf “D”
zurück
* und verringern Sie die Geschwindig-
keit, indem Sie langsam den Fuß vom Gaspe-
dal nehmen. Halten Sie das Fahrzeug an
einem sicheren Ort an, stellen Sie den Schalt-/
Wählhebel auf “P” und lassen Sie den Motor
im Leerlauf laufen, bis die Warnmeldung
erlischt.

2704-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
WARNUNG
■Beim Fahren auf rutschiger Fahrbahn
Vermeiden Sie plötzliches Beschleunigen und Schalten.
Durch eine plötzliche Änderung der Motorbremswirkung kann das Fahrzeug ausbre-
chen oder ins Schleudern geraten und ein Unfall wäre die Folge.
■ So vermeiden Sie Unfälle beim Lösen der Schaltsperre
Stellen Sie vor dem Drücken der Schaltsperren-Freigabetaste sicher, dass die Fest-
stellbremse betätigt und das Bremspedal getreten ist.
Wird versehentlich das Gaspedal statt des Bremspedals getreten, wenn die
Schaltsperren-Freigabetaste gedrückt wird und der Schalt-/Wählhebel aus Position
“P” bewegt wird, kann das Fahrzeug plötzlich starten und möglicherweise einen
Unfall mit tödlichen oder schweren Verletzungen verursachen.
