TOYOTA RAV4 2017 Kezelési útmutató (in Hungarian)

4514-5. A vezetéssegítő rendszerek használata
4
Vezetés

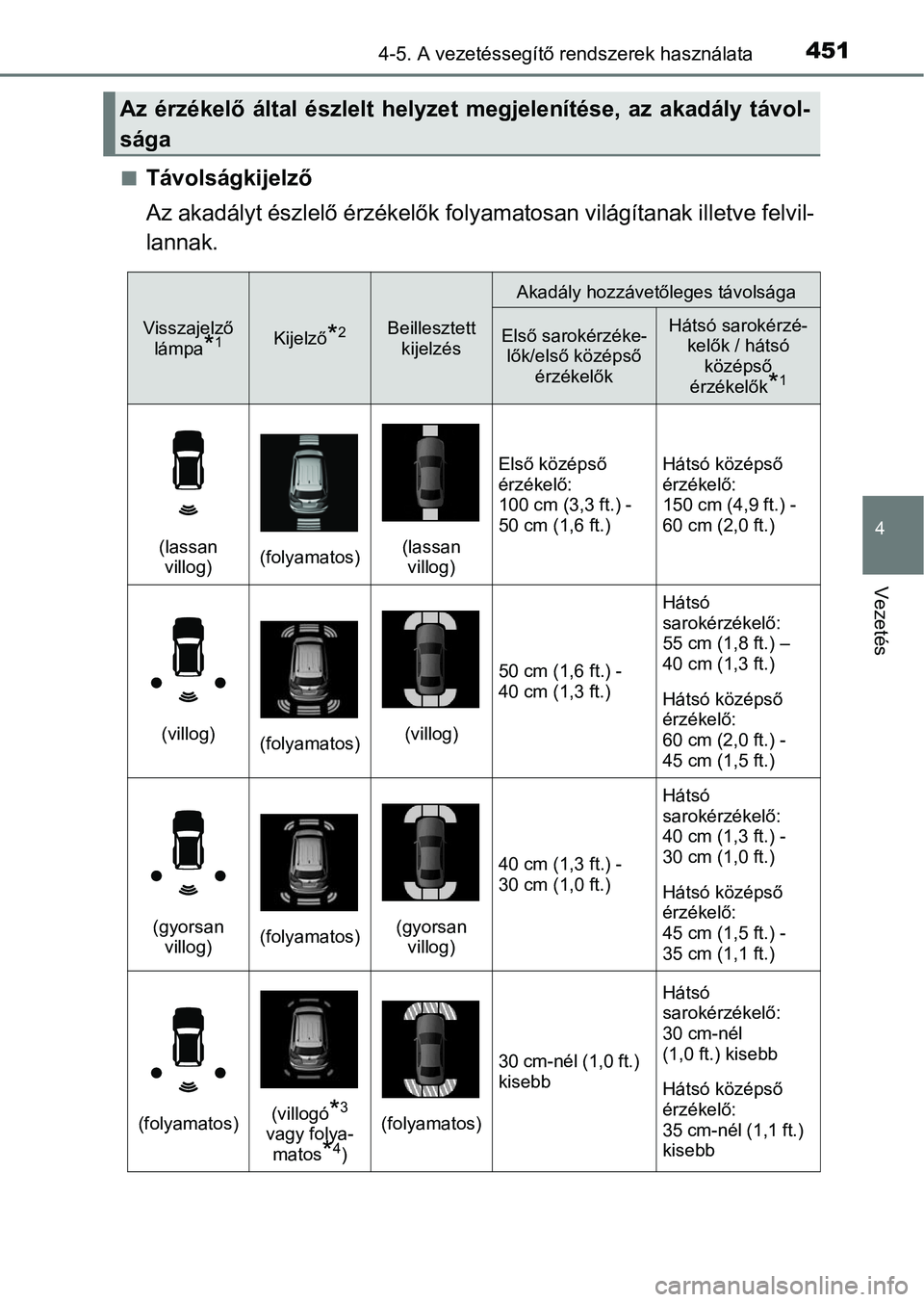

nTávolságkijelző
Az akadályt észlelő érzékelők folyamatosan világítanak illetve felvil-
lannak.
Az érzékelő által észlelt helyzet megjelenítése, az akadály táv ol-
sága
Visszajelző lámpa*1Kijelző*2Beillesztett kijelzés
Akadály hozzávetőleges távolsága
Első sarokérzéke-lők/első középső érzékelőkHátsó sarokérzé-kelők / hátsó középső
érzékelők
*1
(lassan villog)(folyamatos)(lassan villog)
Első középső
érzékelő:
100 cm (3,3 ft.) -
50 cm (1,6 ft.)Hátsó középső
érzékelő:
150 cm (4,9 ft.) -
60 cm (2,0 ft.)
(villog)(folyamatos)(villog)
50 cm (1,6 ft.) -
40 cm (1,3 ft.)
Hátsó
sarokérzékelő:
55 cm (1,8 ft.) –
40 cm (1,3 ft.)
Hátsó középső
érzékelő:
60 cm (2,0 ft.) -
45 cm (1,5 ft.)
(gyorsan villog)(folyamatos)(gyorsan villog)
40 cm (1,3 ft.) -
30 cm (1,0 ft.)
Hátsó
sarokérzékelő:
40 cm (1,3 ft.) -
30 cm (1,0 ft.)
Hátsó középső
érzékelő:
45 cm (1,5 ft.) -
35 cm (1,1 ft.)
(folyamatos)(villogó*3
vagy folya- matos
*4)
(folyamatos)
30 cm-nél (1,0 ft.)
kisebb
Hátsó
sarokérzékelő:
30 cm-nél
(1,0 ft.) kisebb
Hátsó középső
érzékelő:
35 cm-nél (1,1 ft.)
kisebb

4524-5. A vezetéssegítő rendszerek használata

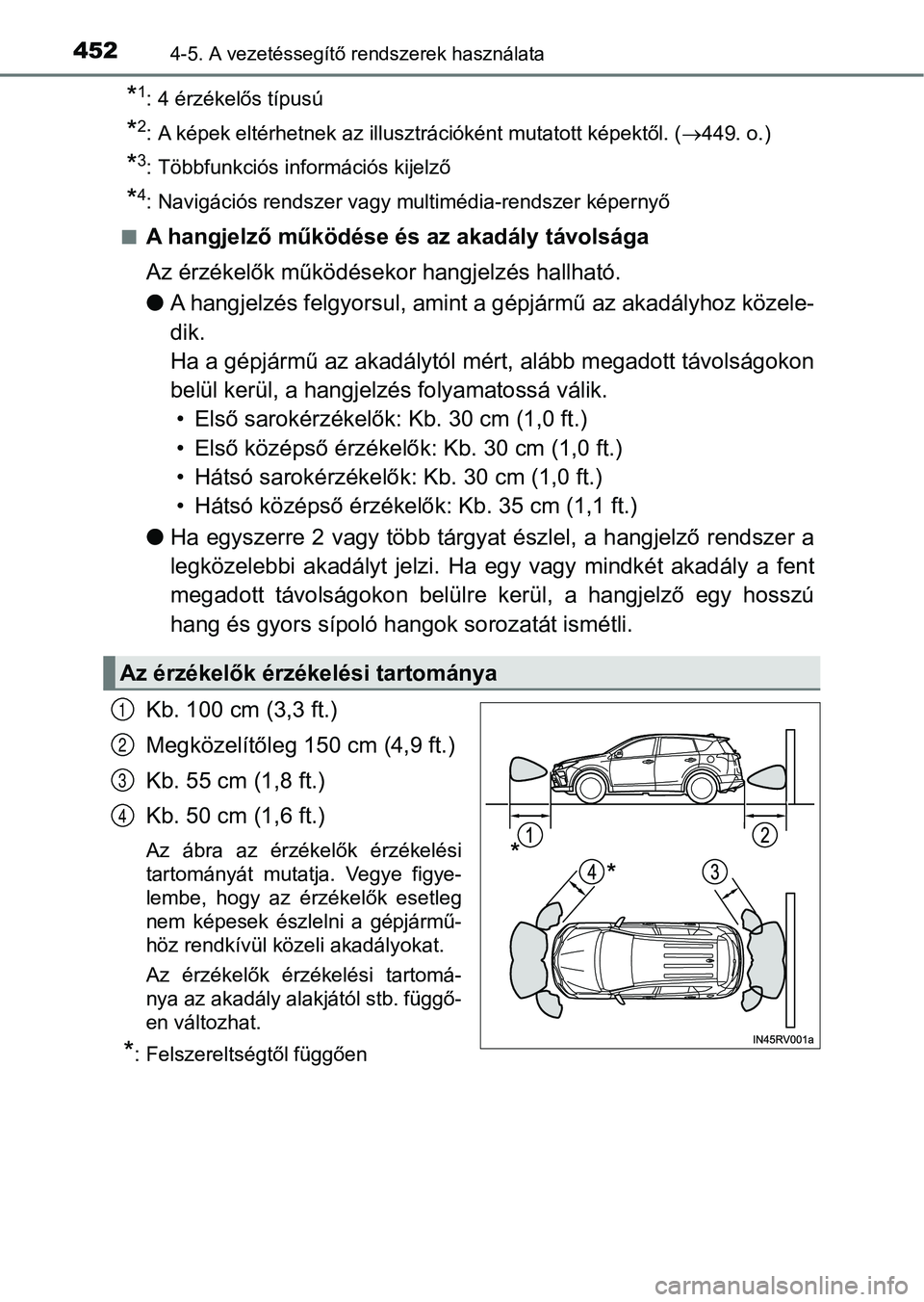

*1: 4 érzékelős típusú
*2: A képek eltérhetnek az illusztrációként mutatott képektől. ( 449. o.)
*3: Többfunkciós információs kijelző
*4: Navigációs rendszer vagy multimédia-rendszer képernyő
n
A hangjelző működése és az akadály távolsága
Az érzékelők működésekor hangjelzés hallható.
l A hangjelzés felgyorsul, amint a gépjármű az akadályhoz közele-
dik.
Ha a gépjármű az akadálytól mért, alább megadott távolságokon
belül kerül, a hangjelzés folyamatossá válik. • Első sarokérzékelők: Kb. 30 cm (1,0 ft.)
• Első középső érzékelő k: Kb. 30 cm (1,0 ft.)
• Hátsó sarokérzékelők : Kb. 30 cm (1,0 ft.)
• Hátsó középső érzékelők : Kb. 35 cm (1,1 ft.)
l Ha egyszerre 2 vagy több tárgyat észlel, a hangjelző rendszer a
legközelebbi akadályt jelzi. Ha egy vagy mindkét akadály a fent
megadott távolságokon belülre kerül, a hangjelző egy hosszú
hang és gyors sípoló hangok sorozatát ismétli.
Kb. 100 cm (3,3 ft.)
Megközelítőleg 150 cm (4,9 ft.)
Kb. 55 cm (1,8 ft.)
Kb. 50 cm (1,6 ft.)
Az ábra az érzékelők érzékelési
tartományát mutatja. Vegye figye-
lembe, hogy az érzékelők esetleg
nem képesek észlelni a gépjármű-
höz rendkívül közeli akadályokat.
Az érzékelők érzékelési tartomá-
nya az akadály alakjától stb. függő-
en változhat.
*: Felszereltségtől függően
Az érzékelők érzékelési tartománya
1
2
3
4

4534-5. A vezetéssegítő rendszerek használata
4
Vezetés

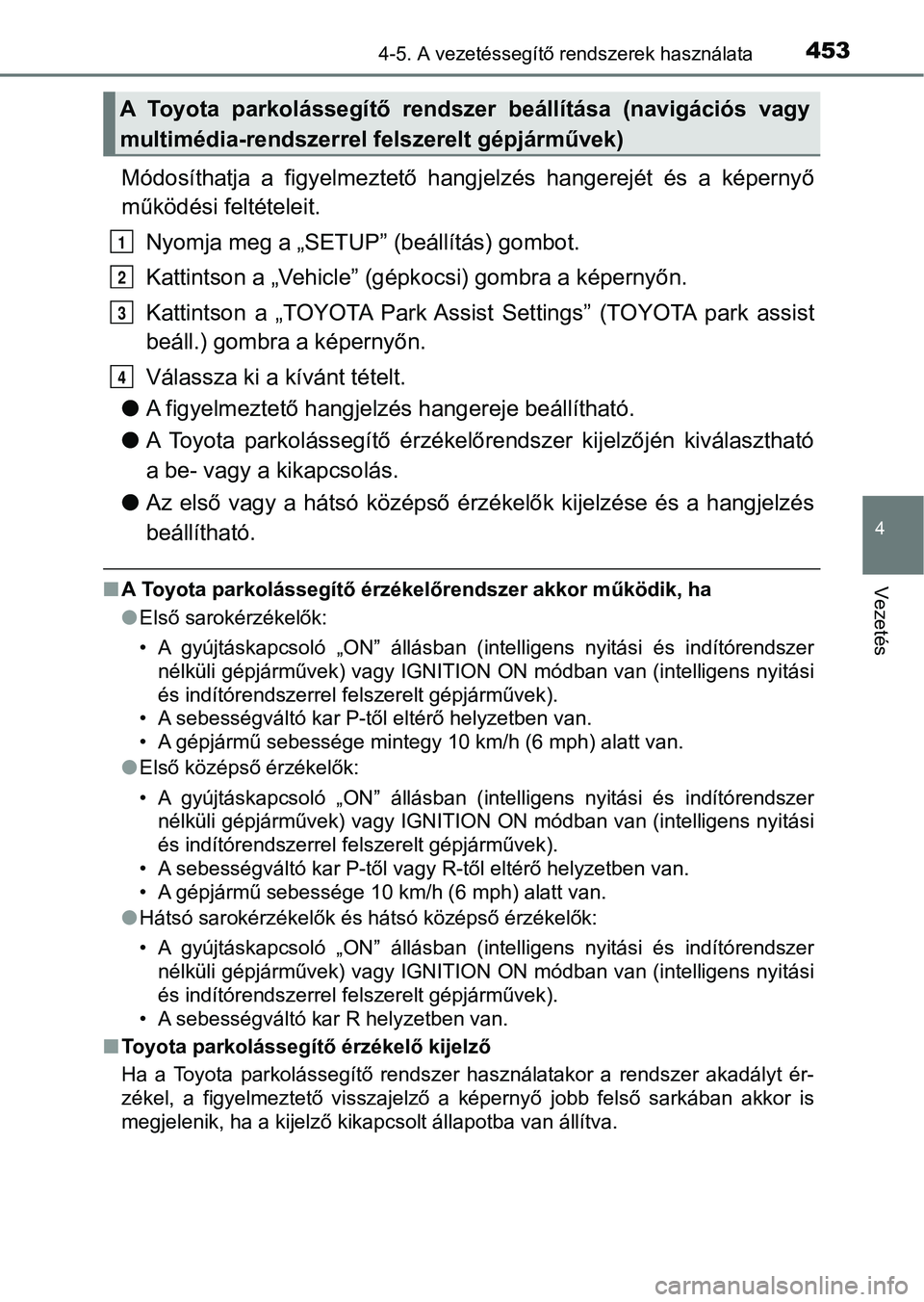

Módosíthatja a figyelmeztető hangjelzés hangerejét és a képernyő
működési feltételeit.
Nyomja meg a „SETUP” (beállítás) gombot.
Kattintson a „Vehicle” (gépk ocsi) gombra a képernyőn.
Kattintson a „TOYOTA Park Assist Settings” (TOYOTA park assist
beáll.) gombra a képernyőn.
Válassza ki a kívánt tételt.
l A figyelmeztető hangjelzés hangereje beállítható.
l A Toyota parkolássegítő érzékelőrendszer kijelzőjén kiválasztha tó
a be- vagy a kikapcsolás.
l Az első vagy a hátsó középső érzékelők kijelzése és a hangjelzé s
beállítható.
n A Toyota parkolássegítő érzékel őrendszer akkor működik, ha
l Első sarokérzékelők:
• A gyújtáskapcsoló „ON” állásban (intelligens nyitási és indító rendszer
nélküli gépjárművek) vagy IGNITION ON módban van (intelligens n yitási
és indítórendszerrel felszerelt gépjárművek).
• A sebességváltó kar P-től eltérő helyzetben van.
• A gépjármű sebessége mintegy 10 km/h (6 mph) alatt van.
l Első középső érzékelők:
• A gyújtáskapcsoló „ON” állásban (intelligens nyitási és indító rendszer
nélküli gépjárművek) vagy IGNITION ON módban van (intelligens n yitási
és indítórendszerrel felszerelt gépjárművek).
• A sebességváltó kar P-től vagy R-től eltérő helyzetben van.
• A gépjármű sebessége 10 km/h (6 mph) alatt van.
l Hátsó sarokérzékelők és hátsó középső érzékelők:
• A gyújtáskapcsoló „ON” állásban (intelligens nyitási és indító rendszer
nélküli gépjárművek) vagy IGNITION ON módban van (intelligens n yitási
és indítórendszerrel felszerelt gépjárművek).
• A sebességváltó kar R helyzetben van.
n Toyota parkolássegítő érzékelő kijelző
Ha a Toyota parkolássegítő rendszer használatakor a rendszer ak adályt ér-
zékel, a figyelmeztető visszajelző a képernyő jobb felső sarkáb an akkor is
megjelenik, ha a kijelző kikapcsolt állapotba van állítva.
A Toyota parkolássegítő rendszer beállítása (navigációs vagy
multimédia-rendszerrel felszerelt gépjárművek)
1
2
3
4

4544-5. A vezetéssegítő rendszerek használata

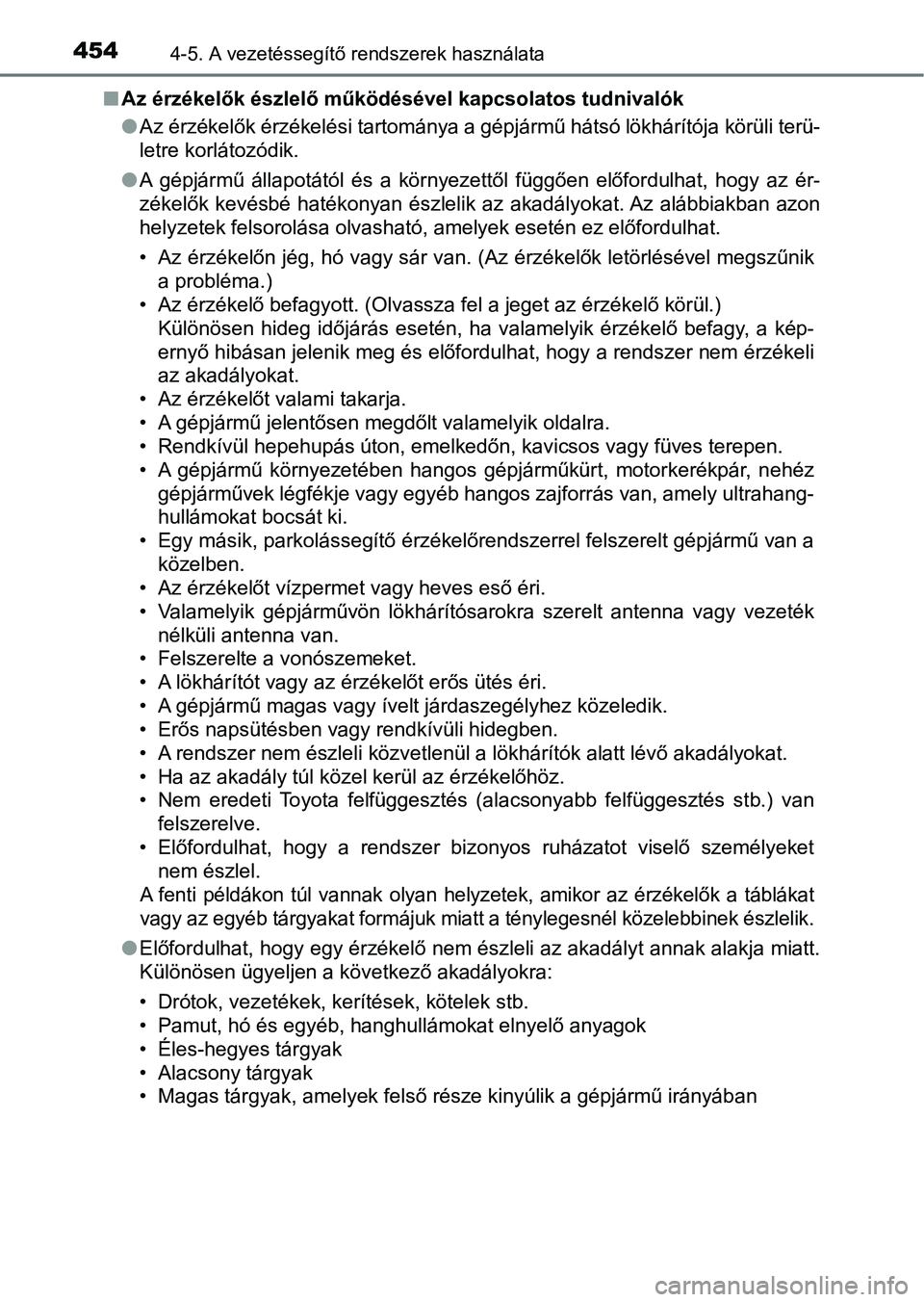

nAz érzékelők észlelő működésével kapcsolatos tudnivalók
lAz érzékelők érzékelési tartománya a gépjármű hátsó lökhárítója körüli terü-
letre korlátozódik.
l A gépjármű állapotától és a környezettől függően előfordulhat, hogy az ér-
zékelők kevésbé hatékonyan észlelik az akadályokat. Az alábbiak ban azon
helyzetek felsorolása olvasható, amelyek esetén ez előfordulhat .
• Az érzékelőn jég, hó vagy sár van. (Az érzékelők letörlésével megszűnik a probléma.)
• Az érzékelő befagyott. (Olvassza fel a jeget az érzékelő körül .)
Különösen hideg időjárás esetén, ha valamelyik érzékelő befagy, a kép-
ernyő hibásan jelenik meg és előfordulhat, hogy a rendszer nem érzékeli
az akadályokat.
• Az érzékelőt valami takarja.
• A gépjármű jelentősen megdőlt valamelyik oldalra.
• Rendkívül hepehupás úton, emelkedőn, kavicsos vagy füves terep en.
• A gépjármű környezetében hangos gépjárműkürt, motorkerékpár, n ehéz
gépjárművek légfékje vagy egyéb hangos zajforrás van, amely ult rahang-
hullámokat bocsát ki.
• Egy másik, parkolássegítő érzékelőrendszerrel felszerelt gépjá rmű van a
közelben.
• Az érzékelőt vízpermet vagy heves eső éri.
• Valamelyik gépjárművön lökhárítósarokra szerelt antenna vagy vezeték
nélküli antenna van.
• Felszerelte a vonószemeket.
• A lökhárítót vagy az érzékelőt erős ütés éri.
• A gépjármű magas vagy ívelt járdaszegélyhez közeledik.
• Erős napsütésben vagy rendkívüli hidegben.
• A rendszer nem észleli közvetlenül a lökhárítók alatt lévő akadályokat.
• Ha az akadály túl közel kerül az érzékelőhöz.
• Nem eredeti Toyota felfüggesztés (alacsonyabb felfüggesztés st b.) van
felszerelve.
• Előfordulhat, hogy a rendszer bizonyos ruházatot viselő személyeket nem észlel.
A fenti példákon túl vannak olyan helyzetek, amikor az érzékelő k a táblákat
vagy az egyéb tárgyakat formájuk miatt a ténylegesnél közelebbi nek észlelik.
lElőfordulhat, hogy egy érzékelő nem észleli az akadályt annak a lakja miatt.
Különösen ügyeljen a következő akadályokra:
• Drótok, vezetékek, kerítések, kötelek stb.
• Pamut, hó és egyéb, hanghullámokat elnyelő anyagok
• Éles-hegyes tárgyak
• Alacsony tárgyak
• Magas tárgyak, amelyek felső része kinyúlik a gépjármű irányáb an

4554-5. A vezetéssegítő rendszerek használata
4
Vezetés

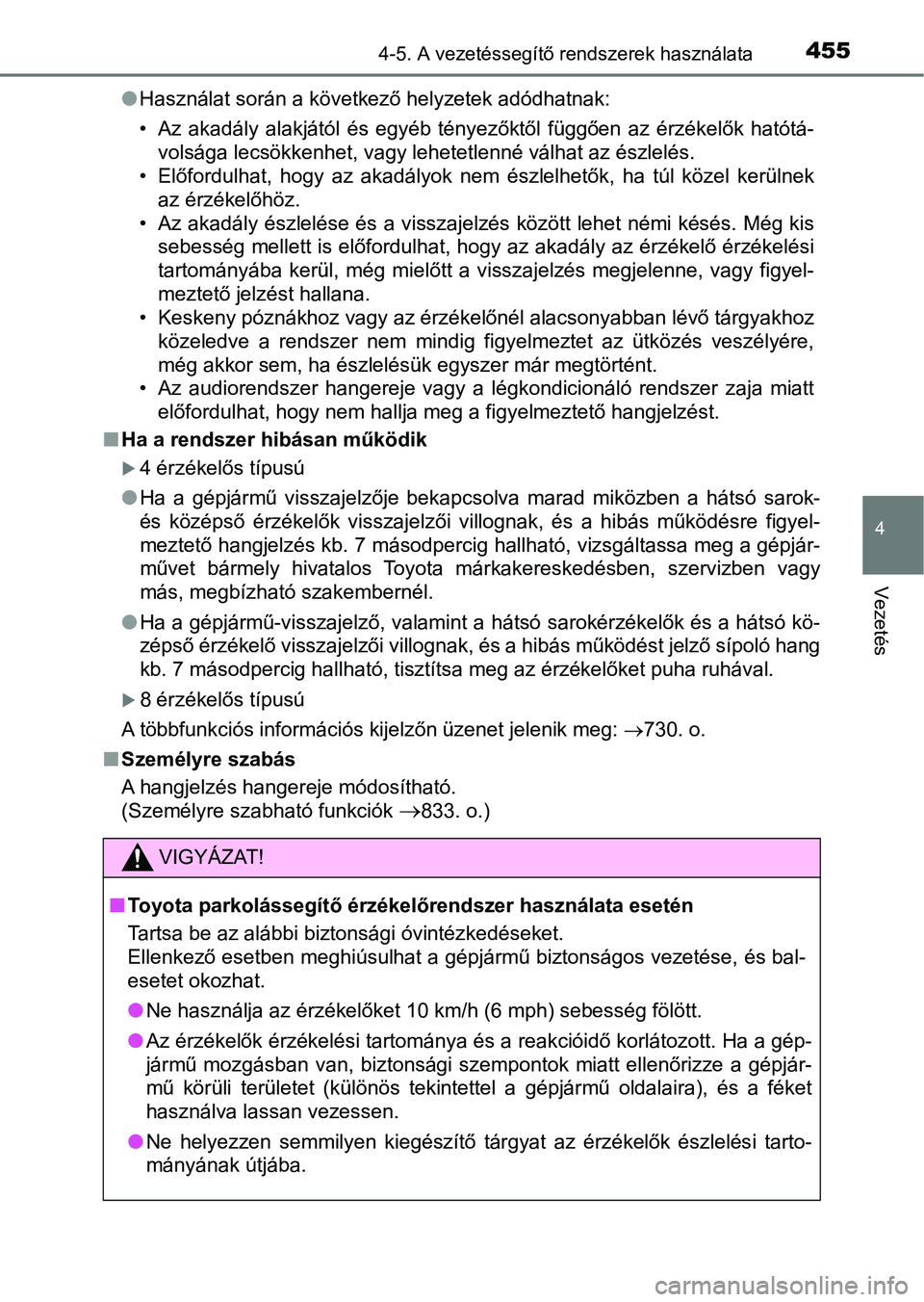

lHasználat során a következő helyzetek adódhatnak:
• Az akadály alakjától és egyéb tényezőktől függően az érzékelők hatótá-
volsága lecsökkenhet, vagy lehetetlenné válhat az észlelés.
• Előfordulhat, hogy az akadályok nem észlelhetők, ha túl közel kerülnek
az érzékelőhöz.
• Az akadály észlelése és a visszajelzés között lehet némi késés . Még kis
sebesség mellett is előfordulhat, hogy az akadály az érzékelő érzékelési
tartományába kerül, még mielőtt a visszajelzés megjelenne, vagy figyel-
meztető jelzést hallana.
• Keskeny póznákhoz vagy az érzékelőnél alacsonyabban lévő tárgy akhoz
közeledve a rendszer nem mindig figyelmeztet az ütközés veszélyére,
még akkor sem, ha észlelésük egyszer már megtörtént.
• Az audiorendszer hangereje vagy a légkondicionáló rendszer zaj a miatt
előfordulhat, hogy nem hallja meg a figyelmeztető hangjelzést.
n Ha a rendszer hibásan működik
4 érzékelős típusú
l Ha a gépjármű visszajelzője bekapcsolva marad miközben a hátsó sarok-
és középső érzékelők visszajelzői villognak, és a hibás működésre figyel-
meztető hangjelzés kb. 7 másodpercig hallható, vizsgáltassa meg a gépjár-
művet bármely hivatalos Toyota márkakereskedésben, szervizben v agy
más, megbízható szakembernél.
l Ha a gépjármű-visszajelző, valamint a hátsó sarokérzékelők és a hátsó kö-
zépső érzékelő visszajelzői villognak, és a hibás működést jelz ő sípoló hang
kb. 7 másodpercig hallható, tisztítsa meg az érzékelőket puha ruhával.
8 érzékelős típusú
A többfunkciós információs kijelzőn üzenet jelenik meg: 730. o.
n Személyre szabás
A hangjelzés hangereje módosítható.
(Személyre szabható funkciók
833. o.)
VIGYÁZAT!
nToyota parkolássegítő érzékelőrendszer használata esetén
Tartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben meghiúsulhat a gépjármű biztonságos vezetése, és bal-
esetet okozhat.
l Ne használja az érzékelőket 10 km/h (6 mph) sebesség fölött.
l Az érzékelők érzékelési tartománya és a reakcióidő korlátozott. Ha a gép-
jármű mozgásban van, biztonsági szempontok miatt ellenőrizze a gépjár-
mű körüli területet (különös tekintettel a gépjármű oldalaira), és a féket
használva lassan vezessen.
l Ne helyezzen semmilyen kiegészítő tárgyat az érzékelők észlelés i tarto-
mányának útjába.

4564-5. A vezetéssegítő rendszerek használata

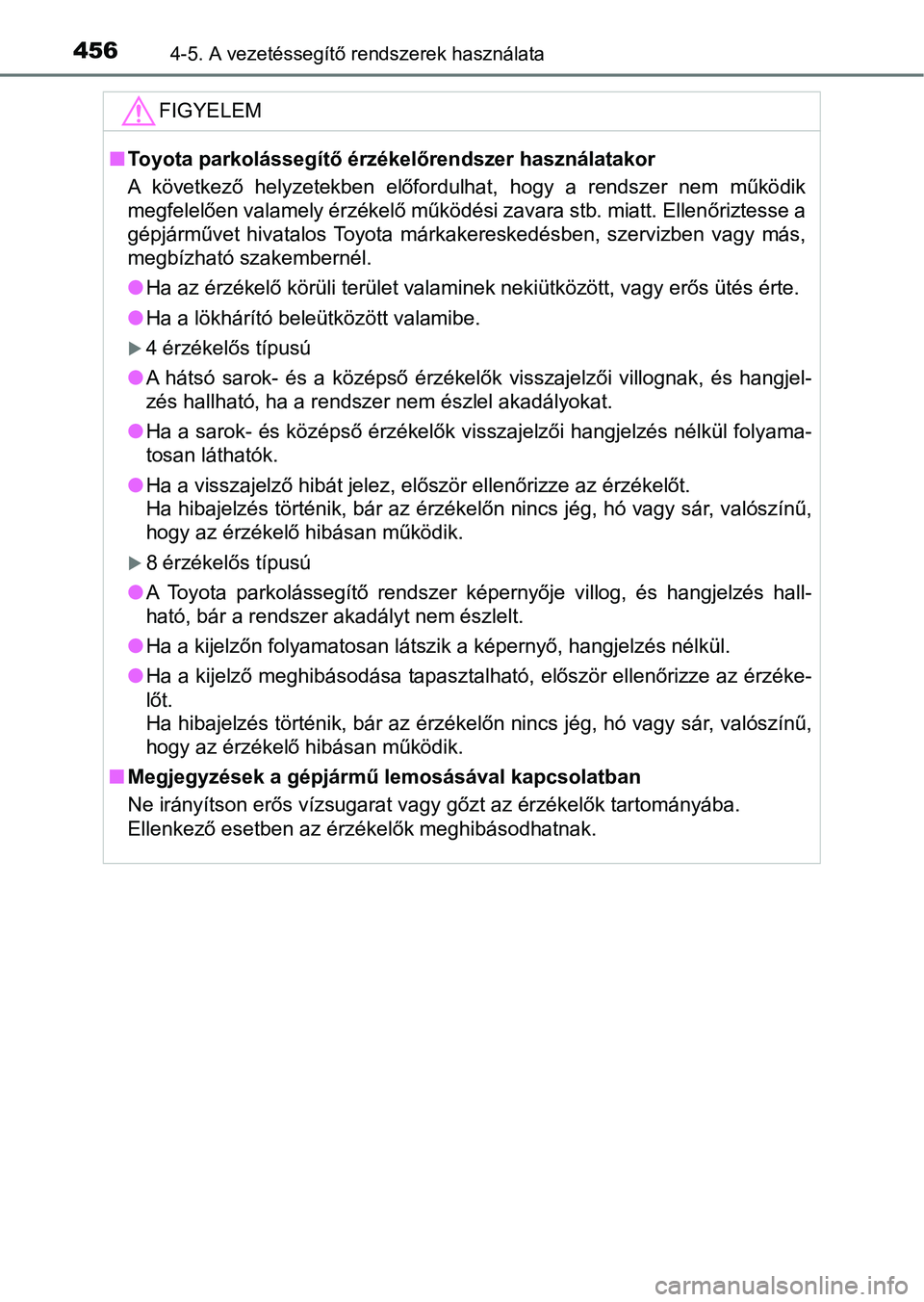

FIGYELEM
nToyota parkolássegítő érzékelőrendszer használatakor
A következő helyzetekben előfordulhat, hogy a rendszer nem műkö dik
megfelelően valamely érzékelő működési zavara stb. miatt. Ellen őriztesse a
gépjárművet hivatalos Toyota márkakereskedésben, szervizben vag y más,
megbízható szakembernél.
l Ha az érzékelő körüli terület valaminek nekiütközött, vagy erős ütés érte.
l Ha a lökhárító beleütközött valamibe.
4 érzékelős típusú
l A hátsó sarok- és a középső érzékelők visszajelzői villognak, é s hangjel-
zés hallható, ha a rendszer nem észlel akadályokat.
l Ha a sarok- és középső érzékelők visszajelzői hangjelzés nélkül folyama-
tosan láthatók.
l Ha a visszajelző hibát jelez, először ellenőrizze az érzékelőt.
Ha hibajelzés történik, bár az érzékelőn nincs jég, hó vagy sár , valószínű,
hogy az érzékelő hibásan működik.
8 érzékelős típusú
l A Toyota parkolássegítő rendszer képernyője villog, és hangjelzés hall-
ható, bár a rendszer akadályt nem észlelt.
l Ha a kijelzőn folyamatosan látszik a képernyő, hangjelzés nélkü l.
l Ha a kijelző meghibásodása tapasztalható, először ellenőrizze a z érzéke-
lőt.
Ha hibajelzés történik, bár az érzékelőn nincs jég, hó vagy sár , valószínű,
hogy az érzékelő hibásan működik.
n Megjegyzések a gépjármű lemosásával kapcsolatban
Ne irányítson erős vízsugarat vagy gőzt az érzékelők tartományá ba.
Ellenkező esetben az érzékelők meghibásodhatnak.

457
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
Összkerékmeghajtás-zár kapcsoló (összke-
rékmeghajtású modellek)
Nyomja meg a kapcsolót.
Az összkerékmeghajtás rögzítése
visszajelző bekapcsol.
A motor által leadott nyomaték a
menetfeltételeknek megfelelően, a
lehető legnagyobb mértékben a
hátsó kerekekre továbbítódik.
A gomb ismételt megnyomásával
az összkerékmeghajtás-zár üzem-
mód megszakad, és a AWD
(összkerékmeghajtás) dinamikus
nyomatékelosztás-szabályozó
rendszer visszatér normál üzem-
módba.
( 486. o.)
nAz összkerékmeghajtás-zár üzemmód működési feltételei
Intelligens nyitási és indítórendszer nélküli gépjárművek
A gyújtáskapcsoló „ON” állásban van.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek
A motorindító gomb IGNITION ON módban van.
n Összkerékmeghajtás-zár üzemmód
lAz összkerékmeghajtás-zár üzemmód a fékek működtetésekor megsza kad,
így biztosítva az ABS- és a VSC-rendszer hatékony működését.
l Az összkerékmeghajtás-zár üzemmód megszakad, ha a gépjármű sebe ssé-
ge meghaladja a 40 km/h-t (25 mph).
Az összkerékmeghajtás-zár üzemmód akkor használható, ha az
összes keréken nagy hajtóerő a lkalmazására van szükség, pél-
dául ha a gépjármű sárban akad el, és ki kell szabadítani.

4584-5. A vezetéssegítő rendszerek használata
Stop & Start rendszer
nMotor leállítása
Multidrive-val felszerelt gép-
járművek
A sebességváltó kar D vagy M
helyzetében haladva, nyomja le
a fékpedált, és álljon meg a
gépjárművel.
Kézi kapcsolású sebesség-
váltóval felszerelt gépjármű-
vek
A tengelykapcsoló-pedált telje-
sen lenyomva, nyomja le a fék-
pedált és állítsa le a gépjármű-
vet. Kapcsolja a sebességváltó
kart N helyzetbe, és engedje fel
a tengelykapcsoló-pedált.
A Stop & Start visszajelző kigyullad.
n
A motor újraindítása
Multidrive-val felszerelt gépjárművek
Engedje fel a fékpedált.
A Stop & Start visszajelző lámpa kialszik.
Kézi kapcsolású sebességváltó val felszerelt gépjárművek
Ellenőrizze, hogy a sebességvál tó kar N helyzetben van-e, és
nyomja le a tengelykapcsoló-pedált.
A Stop & Start visszajelző lámpa kialszik. (Ebben a helyzetben a ten-
gelykapcsoló-pedál kiengedése nem állítja le újra a motort.)
: Felszereltségtől függően
A Stop & Start rendszer a gépjármű megállítását és elindítását
célzó fékpedál (Multidrive) vagy tengelykapcsoló pedál (kézi se-
bességváltó) működtetésnek megfelelően leállítja és újraindítja
a motort.
Stop & Start rendszer működése

4594-5. A vezetéssegítő rendszerek használata
4
Vezetés

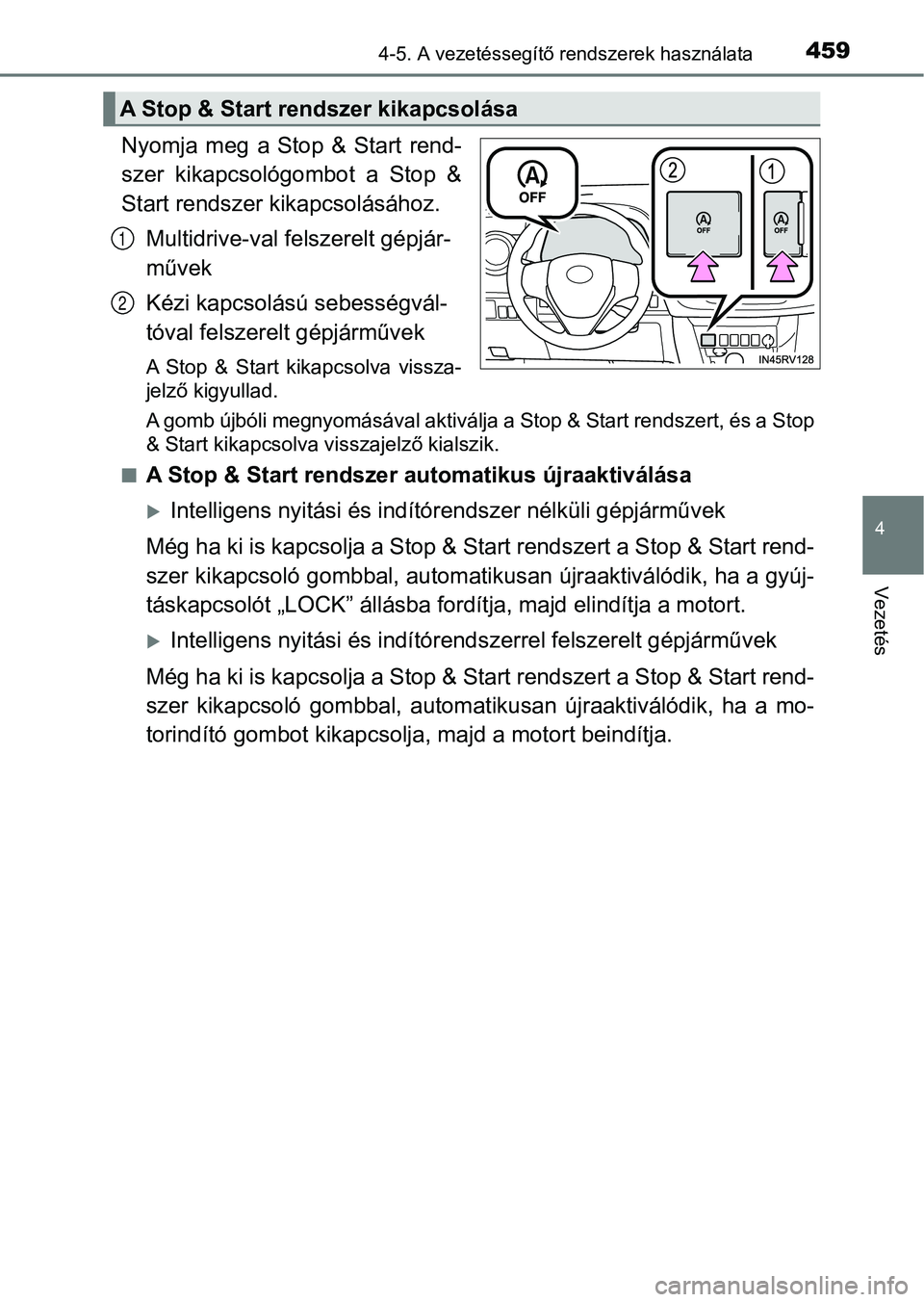

Nyomja meg a Stop & Start rend-
szer kikapcsológombot a Stop &
Start rendszer kikapcsolásához.Multidrive-val felszerelt gépjár-
művek
Kézi kapcsolású sebességvál-
tóval felszere lt gépjárművek
A Stop & Start kikapcsolva vissza-
jelző kigyullad.
A gomb újbóli megnyomásával aktiválja a Stop & Start rendszert, és a Stop
& Start kikapcsolva visszajelző kialszik.
n
A Stop & Start rendszer automatikus újraaktiválása
Intelligens nyitási és indítór endszer nélküli gépjárművek
Még ha ki is kapcsolja a Stop & Start rendszert a Stop & Start rend-
szer kikapcsoló gombbal, automatikusan újraaktiválódik, ha a gy új-
táskapcsolót „LOCK” állásba ford ítja, majd elindítja a motort.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek
Még ha ki is kapcsolja a Stop & Start rendszert a Stop & Start rend-
szer kikapcsoló gombbal, automat ikusan újraaktiválódik, ha a mo-
torindító gombot kikapcsolja , majd a motort beindítja.
A Stop & Start rendszer kikapcsolása
1
2

4604-5. A vezetéssegítő rendszerek használata

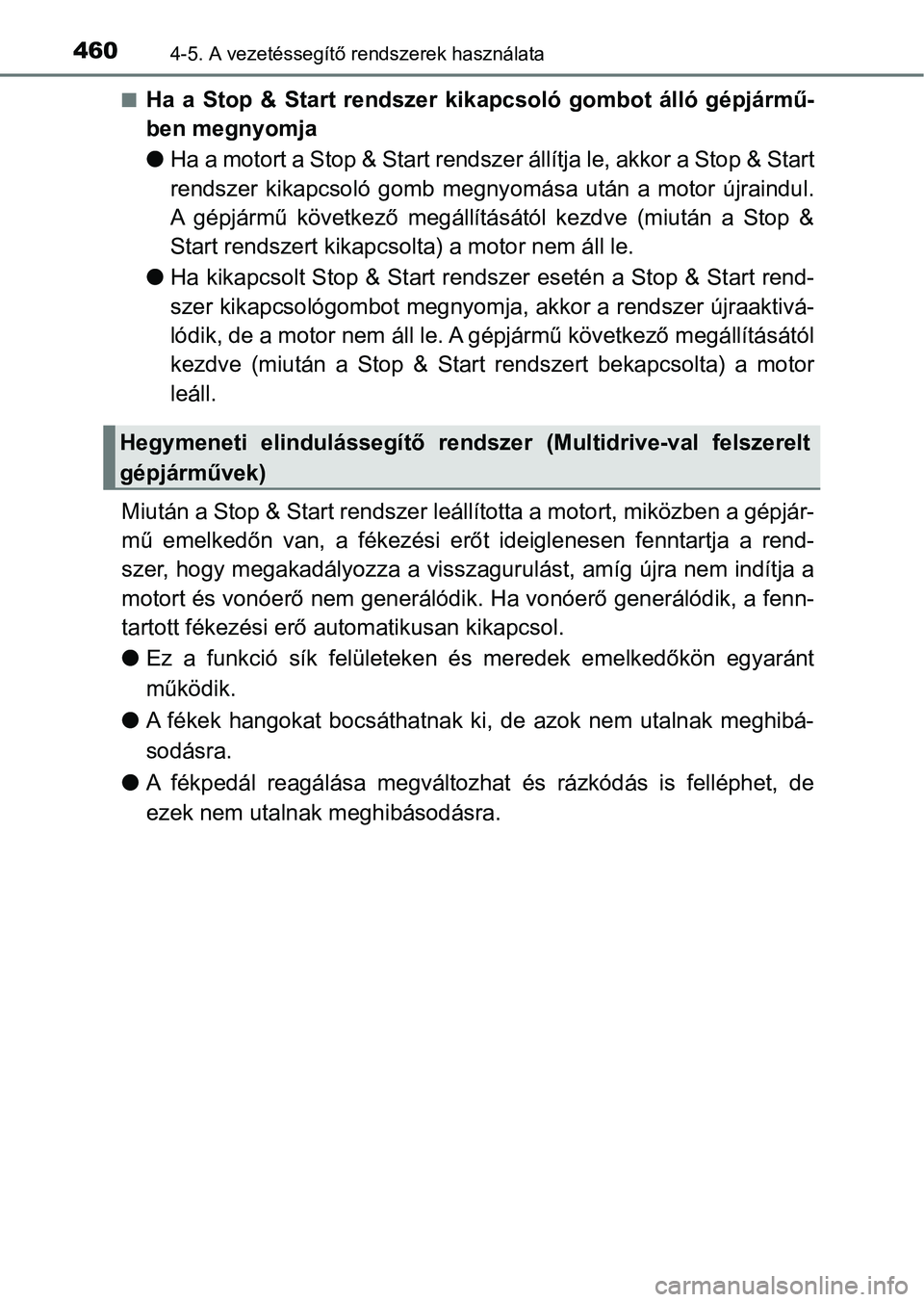

nHa a Stop & Start rendszer kikapcsoló gombot álló gépjármű-
ben megnyomja
lHa a motort a Stop & Start rendszer állítja le, akkor a Stop & Start
rendszer kikapcsoló gomb megny omása után a motor újraindul.
A gépjármű következő megállításától kezdve (miután a Stop &
Start rendszert kikapcsol ta) a motor nem áll le.
l Ha kikapcsolt Stop & Start rendszer esetén a Stop & Start rend-
szer kikapcsológombot megnyomja, akkor a rendszer újraaktivá-
lódik, de a motor nem áll le. A gépjármű következő megállítását ól
kezdve (miután a Stop & Start rendszert bekapcsolta) a motor
leáll.
Miután a Stop & Start rendszer leállította a motort, miközben a gépjár-
mű emelkedőn van, a fékezési er őt ideiglenesen fenntartja a rend-
szer, hogy megakadályozza a visszagurulást, amíg újra nem indít ja a
motort és vonóerő nem generálódik. Ha vonóerő generálódik, a fe nn-
tartott fékezési erő aut omatikusan kikapcsol.
l Ez a funkció sík felületeken és meredek emelkedőkön egyaránt
működik.
l A fékek hangokat bocsáthatnak ki, de azok nem utalnak meghibá-
sodásra.
l A fékpedál reagálása megváltozhat és rázkódás is felléphet, de
ezek nem utalnak meghibásodásra.
Hegymeneti elindulássegítő rendsze r (Multidrive-val felszerelt
gépjárművek)
