TOYOTA RAV4 2017 Manuale duso (in Italian)

2814-2. Procedure di guida
4
Guida
RAV4_OM_OM42757L_(EL)■
AI-SHIFT
L’AI-SHIFT seleziona automaticamente la marcia più idonea in base alle capacità del
conducente e alle condizioni di guida.
L’AI-SHIFT si attiva automaticamente quando la leva del cambio è in D. (Portando la
leva del cambio su M si annulla la funzione).
AVVISO
■Quando si guida su superfici stradali sdrucciolevoli
Evitare accelerazioni o cambi di marcia repentini.
Improvvise variazioni nel freno motore potrebbero causare pattinamenti o sbandate
del veicolo, e quindi un incidente.
■ Per prevenire un incidente quando si rilascia il dispositivo di interbloccaggio
Prima di premere il pulsante di sbloccaggio del dispositivo di interbloccaggio, accer-
tarsi di inserire il freno di stazionamento e premere il pedale del freno.
Se si preme involontariamente il pedale dell’acceleratore anziché il pedale del freno
quando il pulsante di sbloccaggio del dispositivo di interbloccaggio è premuto e la
leva del cambio viene spostata dalla posizione P, il veicolo potrebbe partire improvvi-
samente causando un incidente e lesioni gravi, anche letali.

2824-2. Procedure di guida
RAV4_OM_OM42757L_(EL)
Cambio manuale∗
Premere a fondo il pedale della frizione prima di azionare la leva del cambio,
quindi rilasciarlo lentamente.
Spostare la leva del cambio su R
mentre si solleva l’anello.
∗: se in dotazione
Spostamento della leva del cambio
Spostamento della leva del cambio su R

2834-2. Procedure di guida
4
Guida
RAV4_OM_OM42757L_(EL)
Usare la modalità sportiva per una guida più sportiva o la guida in aree mon-
tuose.
Premere il pulsante “SPORT” per
selezionare la modalità sportiva.
La spia “SPORT” si accende.
Premere nuovamente il pulsante per
annullare la modalità sportiva.
Il display di segnalazione cambio marce aiuta il conducente a ottimizzare il
consumo di carburante e a ridurre le emissioni di scarico entro i limiti delle
prestazioni del motore.
Aumento di marcia
Scalata di marcia
Modalità sportiva (se in dotazione)
Spia cambio marce
1
2

2844-2. Procedure di guida
RAV4_OM_OM42757L_(EL)
■Display di segnalazione cambio marce
La spia cambio marce potrebbe non essere visualizzata quando si appoggia il piede
sul pedale della frizione.
■ Disattivazione della modalità di guida (se in dotazione)
La modalità sportiva verrà annullata se si spegne il motore dopo la guida in modalità
sportiva.
■ Velocità massime per le scalate di marcia
Osservare le velocità di scalata di marcia riportate nella tabella seguente per evitare
fuorigiri del motore.
km/h
*1: con codice di modello*3 la cui ultima lettera è la “X”.
*2: con codice di modello*3 la cui ultima lettera è la “W ”.
*3: Il codice modello è riportato sull’etichetta del costruttore. (→P. 717)
Posizione del cambio12345
Ve l oc i t à
massima
Motore 3ZR-FE*14788139177180
Motore 3ZR-FAE*24788139177185
Motore 2AD-FTV387611 9164179
Motore 2WW377411 6160174
AVVISO
■ Display di segnalazione cambio marce
Per motivi di sicurezza, il conducente non deve guardare solo il display. Consultare il
display in condizioni di sicurezza, tenendo conto della situazione del traffico e delle
condizioni stradali effettive.
In caso contrario, potrebbe verificarsi un incidente.

2854-2. Procedure di guida
4
Guida
RAV4_OM_OM42757L_(EL)
NOTA
■Per evitare danni al cambio
●Non sollevare la sezione ad anello tranne quando si porta la leva su R.
● Portare la leva del cambio su R solo quando il veicolo è fermo.
●Non portare la leva del cambio su R senza
premere il pedale della frizione.

2864-2. Procedure di guida
RAV4_OM_OM42757L_(EL)
Leva indicatore di direzione
Svolta a destra
Cambio di corsia verso destra (por-
tare la leva in posizione intermedia
e rilasciarla)
Gli indicatori di direzione destri lam-
peggeranno 3 volte.
Cambio di corsia verso sinistra
(portare la leva in posizione inter-
media e rilasciarla)
Gli indicatori di direzione sinistri lam-
peggeranno 3 volte.
Svolta a sinistra
■Gli indicatori di direzione possono essere azionati quando
XVeicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Se la spia lampeggia più rapidamente del solito
Verificare che una delle lampadine degli indicatori di direzione anteriori o posteriori
non sia bruciata.
■ Se gli indicatori di direzione smettono di lampeggiare prima di completare un
cambio di corsia
Azionare nuovamente la leva.
■ Per disattivare il lampeggio degli indicatori di direzione durante un cambio di
corsia
Azionare la leva nella direzione opposta.
■ Personalizzazione
Si può modificare l’impostazione del lampeggio degli indicatori di direzione durante un
cambio di corsia.
(Funzioni personalizzabili: →P. 749)
Istruzioni per l’uso
1
2
3
4

287
4
4-2. Procedure di guida
Guida
RAV4_OM_OM42757L_(EL)
Freno di stazionamento
Inserisce il freno di stazionamento
Tirare a fondo il freno di stazionamento
mentre si preme il pedale del freno.
Rilascia il freno di stazionamento
Sollevare leggermente la leva e abbas-
sarla completamente mentre si preme
il pulsante.
■Parcheggio del veicolo
→P. 2 2 1
■ Cicalino di allarme freno di stazionamento inserito
→P. 6 3 3
■ Uso in inverno
→P. 4 1 1
1
2
NOTA
■ Prima di mettersi alla guida
Rilasciare completamente il freno di stazionamento.
Guidando il veicolo con il freno di stazionamento attivato si provoca il surriscalda-
mento dei componenti dell’impianto frenante e ciò può compromettere le prestazioni
dei freni e aumentarne l’usura.

2884-2. Procedure di guida
RAV4_OM_OM42757L_(EL)
Sistema DPF (Filtro del particolato diesel)/DPNR
(Riduzione del particolato diesel e del NOx)
∗
◆Rigenerazione
La rigenerazione viene eseguita quando necessario a seconda delle con-
dizioni di guida.
◆Caratteristiche del sistema
Il sistema DPF/DPNR presenta le seguenti caratteristiche:
●Il regime di minimo aumenta durante la rigenerazione
● L’odore dei gas di scarico è different e da quello di un veicolo diesel con-
venzionale
● All’avviamento del motore è possibile che durante la rigenerazione
venga espulso vapore di colore bianco (vapore acqueo)
● Durante la rigenerazione è possibile che l’accelerazione peggiori
Se sul display viene visualizzato il messaggio di allarme del sistema DPF/
DPNR, rigenerare il filtro guidando in maniera continua. ( →P. 650)
■ Sostituzione dell’olio motore
Assicurarsi di usare un olio della gradazione raccomandata o di qualità equivalente.
(→ P. 727)
■ Allarme del sistema DPF/DPNR
Nelle seguenti circostanze di guida, il messaggio di allarme del sistema DPF/DPNR
potrebbe accendersi prima del normale.
*
●Quando si guida solamente a bassa velocità (ad esempio 20 km/h o meno).
● Quando si avvia e si arresta il motore frequentemente (se il motore non rimane
acceso per almeno 10 minuti per volta).
*: varia a seconda delle condizioni atmosferiche e di guida, o altro.
∗: se in dotazione
Quando viene raggiunta una quantità predeterminata di deposito rac-
colto dal filtro, questo viene automaticamente rigenerato.
Allarme di avaria del sistema DPF/DPNR

2894-2. Procedure di guida
4
Guida
RAV4_OM_OM42757L_(EL)
AVVISO
■Durante la rigenerazione
Osservare le seguenti precauzioni.
In caso contrario, si potrebbero subire ustioni provocate dalle alte temperature del
condotto di scarico e dei gas di scarico, oppure potrebbe svilupparsi un incendio.
●Non toccare il condotto di scarico e i gas di scarico durante la rigenerazione.
NOTA
■Per evitare l’avaria del sistema DPF/DPNR
●Non utilizzare carburanti di tipo diverso da quello specificato
● Non utilizzare olio motore diverso dal tipo raccomandato
● Non modificare il condotto di scarico
●Non collocare sostanze infiammabili vicino
al condotto di scarico.
● Assicurarsi che non vi siano persone
accanto al condotto di scarico.

2904-3. Uso delle luci e dei tergicristalli
RAV4_OM_OM42757L_(EL)

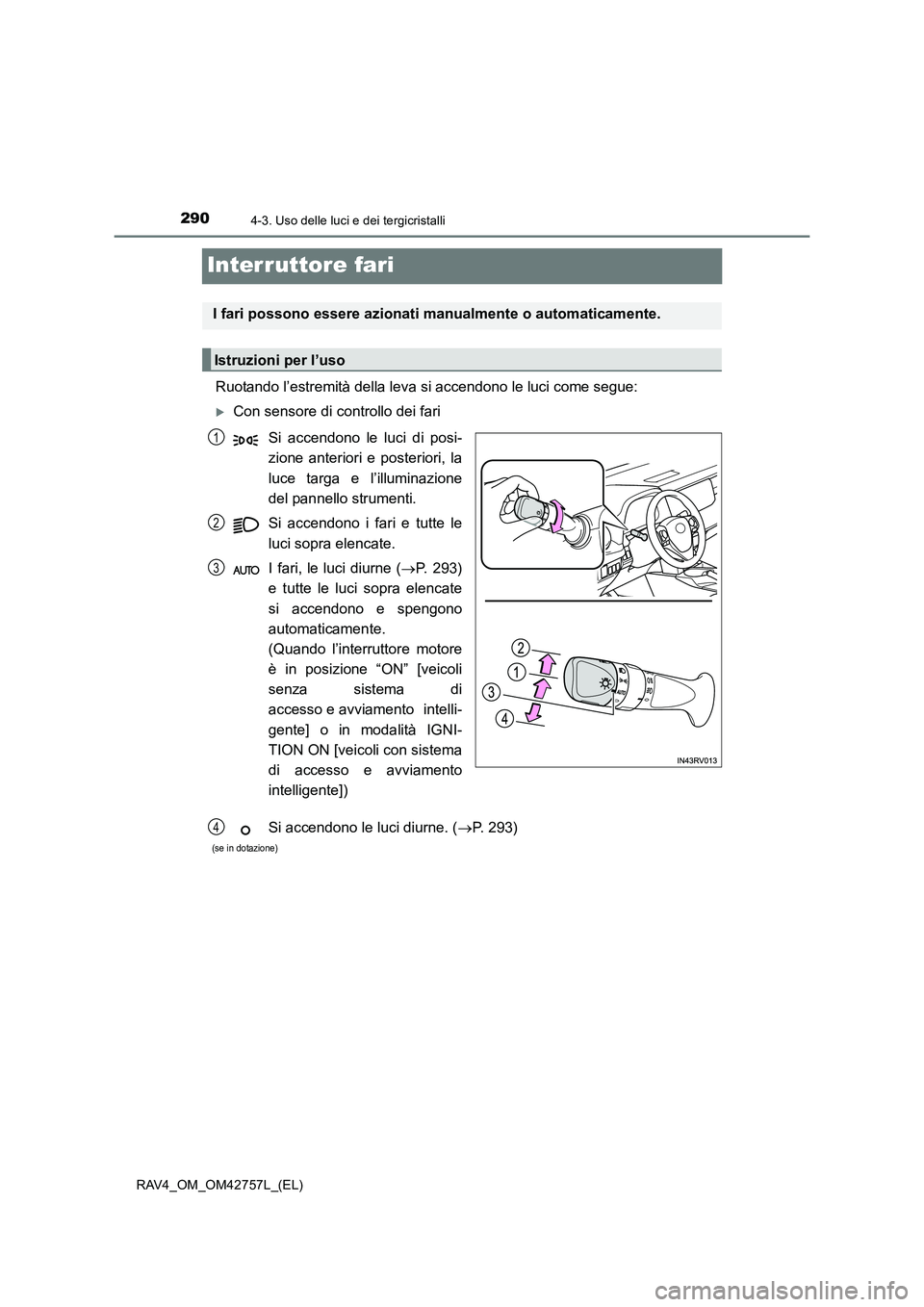

Interruttore fari
Ruotando l’estremità della leva si accendono le luci come segue:
XCon sensore di controllo dei fariSi accendono le luci di posi-
zione anteriori e posteriori, la
luce targa e l’illuminazione
del pannello strumenti.
Si accendono i fari e tutte le
luci sopra elencate.
I fari, le luci diurne ( →P. 293)
e tutte le luci sopra elencate
si accendono e spengono
automaticamente.
(Quando l’interruttore motore
è in posizione “ON” [veicoli
senza sistema di
accesso e avviamento intelli-
gente] o in modalità IGNI-
TION ON [veicoli con sistema
di accesso e avviamento
intelligente])
I fari possono essere azionati manualmente o automaticamente.
Istruzioni per l’uso
1
2
3
Si accendono le luci diurne. ( →P. 293)4
(se in dotazione)
