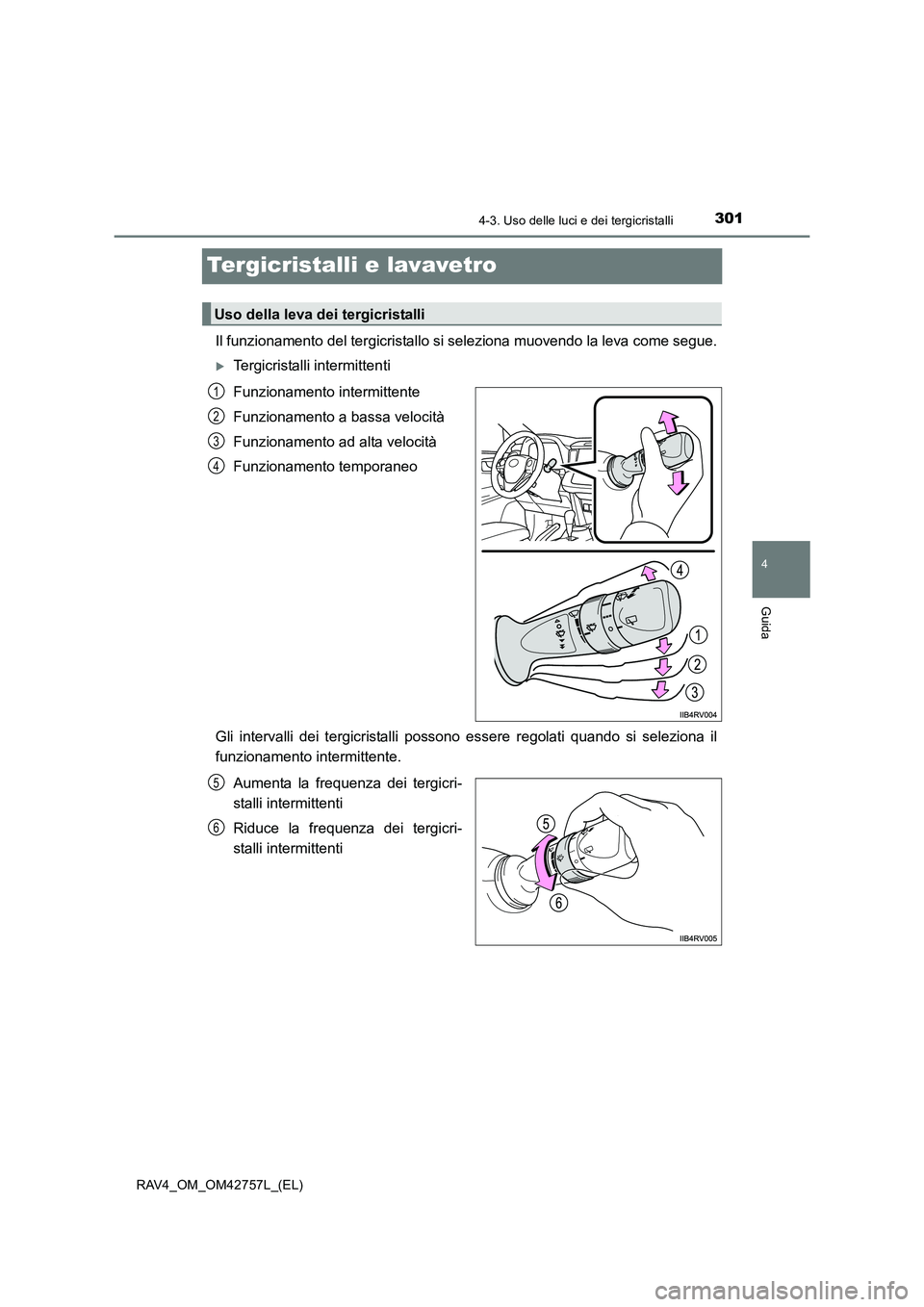

TOYOTA RAV4 2017 Manuale duso (in Italian)

301
4
4-3. Uso delle luci e dei tergicristalli
Guida
RAV4_OM_OM42757L_(EL)
Tergicristalli e lavavetro
Il funzionamento del tergicristallo si seleziona muovendo la leva come segue.
XTergicristalli intermittenti
Funzionamento intermittente
Funzionamento a bassa velocità
Funzionamento ad alta velocità
Funzionamento temporaneo
Gli intervalli dei tergicristalli possono essere regolati quando si seleziona il
funzionamento intermittente. Aumenta la frequenza dei tergicri-
stalli intermittenti
Riduce la frequenza dei tergicri-
stalli intermittenti
Uso della leva dei tergicristalli
1
2
3
4
5
6

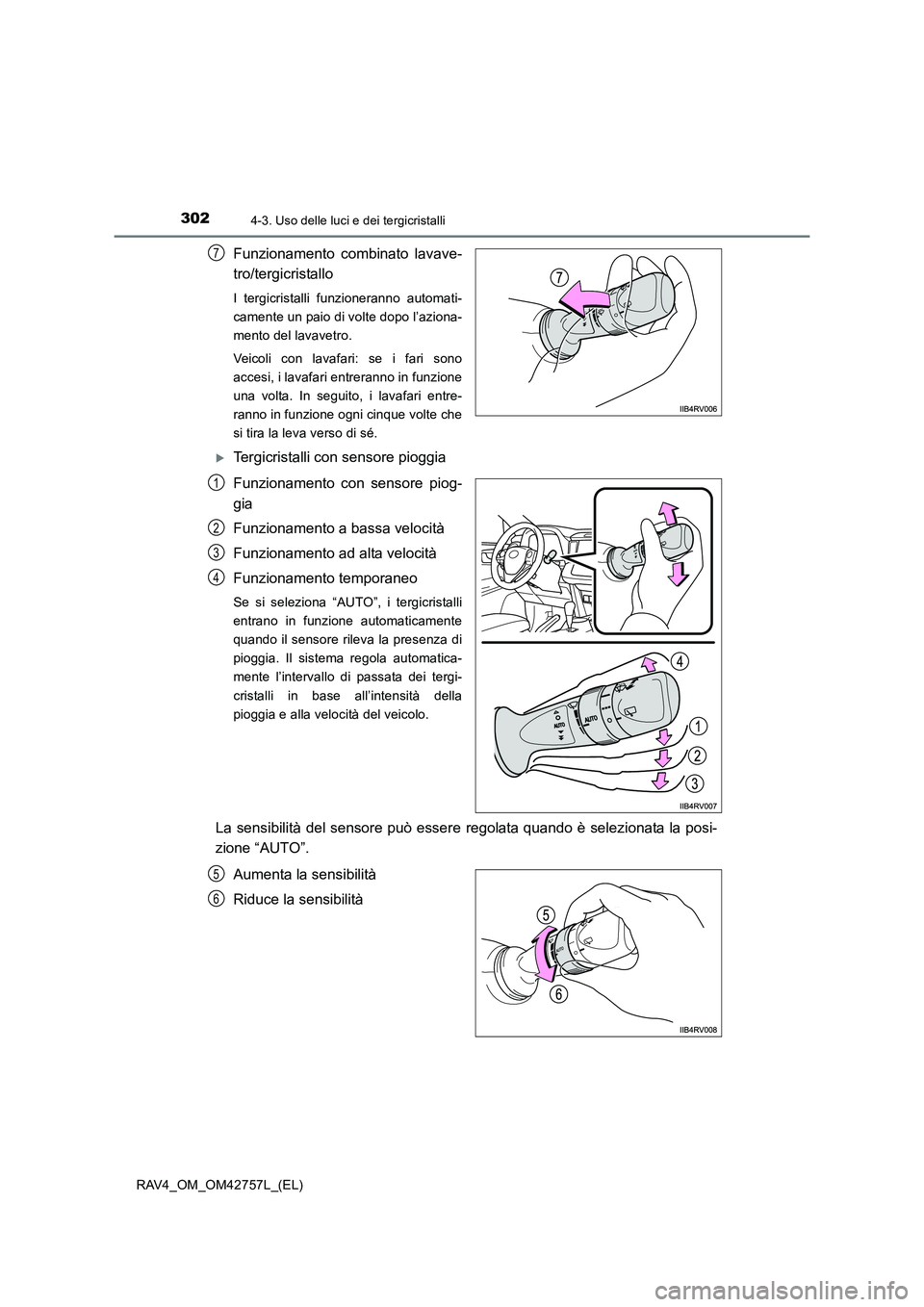

3024-3. Uso delle luci e dei tergicristalli
RAV4_OM_OM42757L_(EL)
Funzionamento combinato lavave-
tro/tergicristallo
I tergicristalli funzioneranno automati-
camente un paio di volte dopo l’aziona-
mento del lavavetro.
Veicoli con lavafari: se i fari sono
accesi, i lavafari entreranno in funzione
una volta. In seguito, i lavafari entre-
ranno in funzione ogni cinque volte che
si tira la leva verso di sé.
XTergicristalli con sensore pioggia
Funzionamento con sensore piog-
gia
Funzionamento a bassa velocità
Funzionamento ad alta velocità
Funzionamento temporaneo
Se si seleziona “AUTO”, i tergicristalli
entrano in funzione automaticamente
quando il sensore rileva la presenza di
pioggia. Il sistema regola automatica-
mente l’intervallo di passata dei tergi-
cristalli in base all’intensità della
pioggia e alla velocità del veicolo.
La sensibilità del sensore può essere regolata quando è selezionata la posi-
zione “AUTO”.Aumenta la sensibilità
Riduce la sensibilità
7
1
2
3
4
5
6

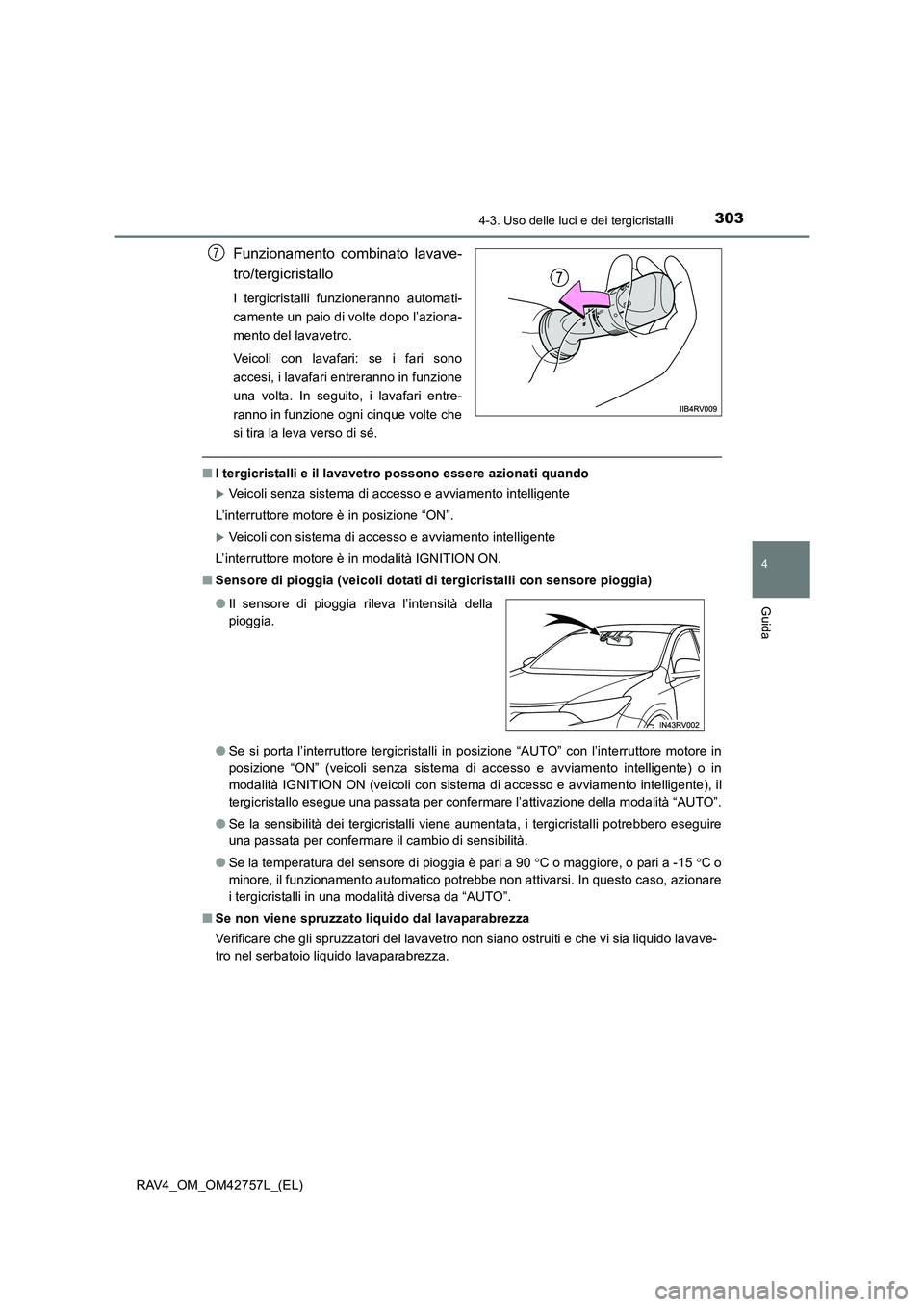

3034-3. Uso delle luci e dei tergicristalli
4
Guida
RAV4_OM_OM42757L_(EL)
Funzionamento combinato lavave-
tro/tergicristallo
I tergicristalli funzioneranno automati-
camente un paio di volte dopo l’aziona-
mento del lavavetro.
Veicoli con lavafari: se i fari sono
accesi, i lavafari entreranno in funzione
una volta. In seguito, i lavafari entre-
ranno in funzione ogni cinque volte che
si tira la leva verso di sé.
■I tergicristalli e il lavavetro possono essere azionati quando
XVeicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Sensore di pioggia (veicoli dotati di tergicristalli con sensore pioggia)
●Se si porta l’interruttore tergicristalli in posizione “AUTO” con l’interruttore motore in
posizione “ON” (veicoli senza sistema di accesso e avviamento intelligente) o in
modalità IGNITION ON (veicoli con sistema di accesso e avviamento intelligente), il
tergicristallo esegue una passata per confermare l’attivazione della modalità “AUTO”.
● Se la sensibilità dei tergicristalli viene aumentata, i tergicristalli potrebbero eseguire
una passata per confermare il cambio di sensibilità.
● Se la temperatura del sensore di pioggia è pari a 90 °C o maggiore, o pari a -15 °C o
minore, il funzionamento automatico potrebbe non attivarsi. In questo caso, azionare
i tergicristalli in una modalità diversa da “AUTO”.
■ Se non viene spruzzato liquido dal lavaparabrezza
Verificare che gli spruzzatori del lavavetro non siano ostruiti e che vi sia liquido lavave-
tro nel serbatoio liquido lavaparabrezza.
7
●Il sensore di pioggia rileva l’intensità della
pioggia.

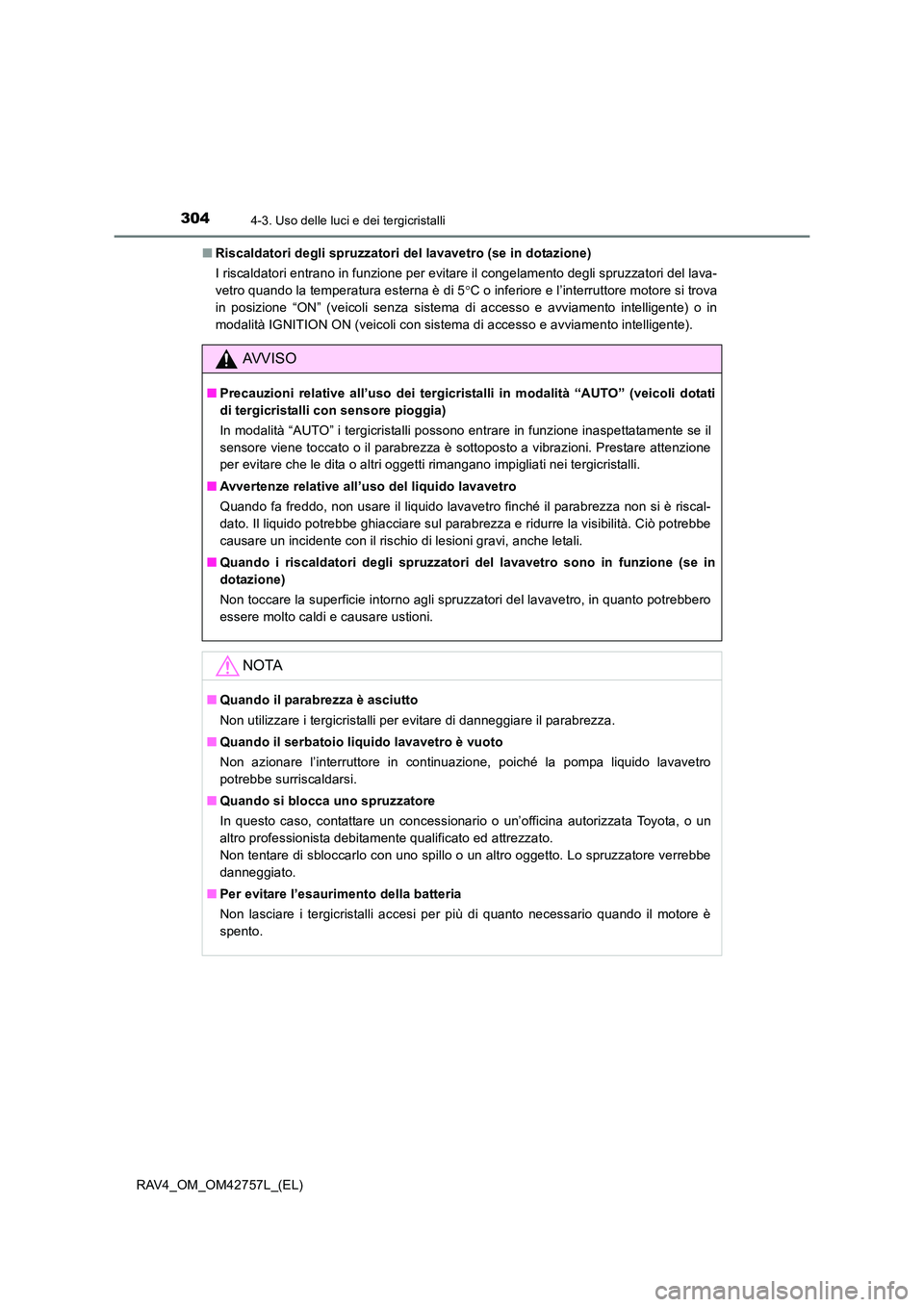

3044-3. Uso delle luci e dei tergicristalli
RAV4_OM_OM42757L_(EL)■
Riscaldatori degli spruzzatori del lavavetro (se in dotazione)
I riscaldatori entrano in funzione per evitare il congelamento degli spruzzatori del lava-
vetro quando la temperatura esterna è di 5 °C o inferiore e l’interruttore motore si trova
in posizione “ON” (veicoli senza sistema di accesso e avviamento intelligente) o in
modalità IGNITION ON (veicoli con sistema di accesso e avviamento intelligente).
AVVISO
■ Precauzioni relative all’uso dei tergicristalli in modalità “AUTO” (veicoli dotati
di tergicristalli con sensore pioggia)
In modalità “AUTO” i tergicristalli possono entrare in funzione inaspettatamente se il
sensore viene toccato o il parabrezza è sottoposto a vibrazioni. Prestare attenzione
per evitare che le dita o altri oggetti rimangano impigliati nei tergicristalli.
■ Avvertenze relative all’uso del liquido lavavetro
Quando fa freddo, non usare il liquido lavavetro finché il parabrezza non si è riscal-
dato. Il liquido potrebbe ghiacciare sul parabrezza e ridurre la visibilità. Ciò potrebbe
causare un incidente con il rischio di lesioni gravi, anche letali.
■ Quando i riscaldatori degli spruzzatori del lavavetro sono in funzione (se in
dotazione)
Non toccare la superficie intorno agli spruzzatori del lavavetro, in quanto potrebbero
essere molto caldi e causare ustioni.
NOTA
■Quando il parabrezza è asciutto
Non utilizzare i tergicristalli per evitare di danneggiare il parabrezza.
■ Quando il serbatoio liquido lavavetro è vuoto
Non azionare l’interruttore in continuazione, poiché la pompa liquido lavavetro
potrebbe surriscaldarsi.
■ Quando si blocca uno spruzzatore
In questo caso, contattare un concessionario o un’officina autorizzata Toyota, o un
altro professionista debitamente qualificato ed attrezzato.
Non tentare di sbloccarlo con uno spillo o un altro oggetto. Lo spruzzatore verrebbe
danneggiato.
■ Per evitare l’esaurimento della batteria
Non lasciare i tergicristalli accesi per più di quanto necessario quando il motore è
spento.

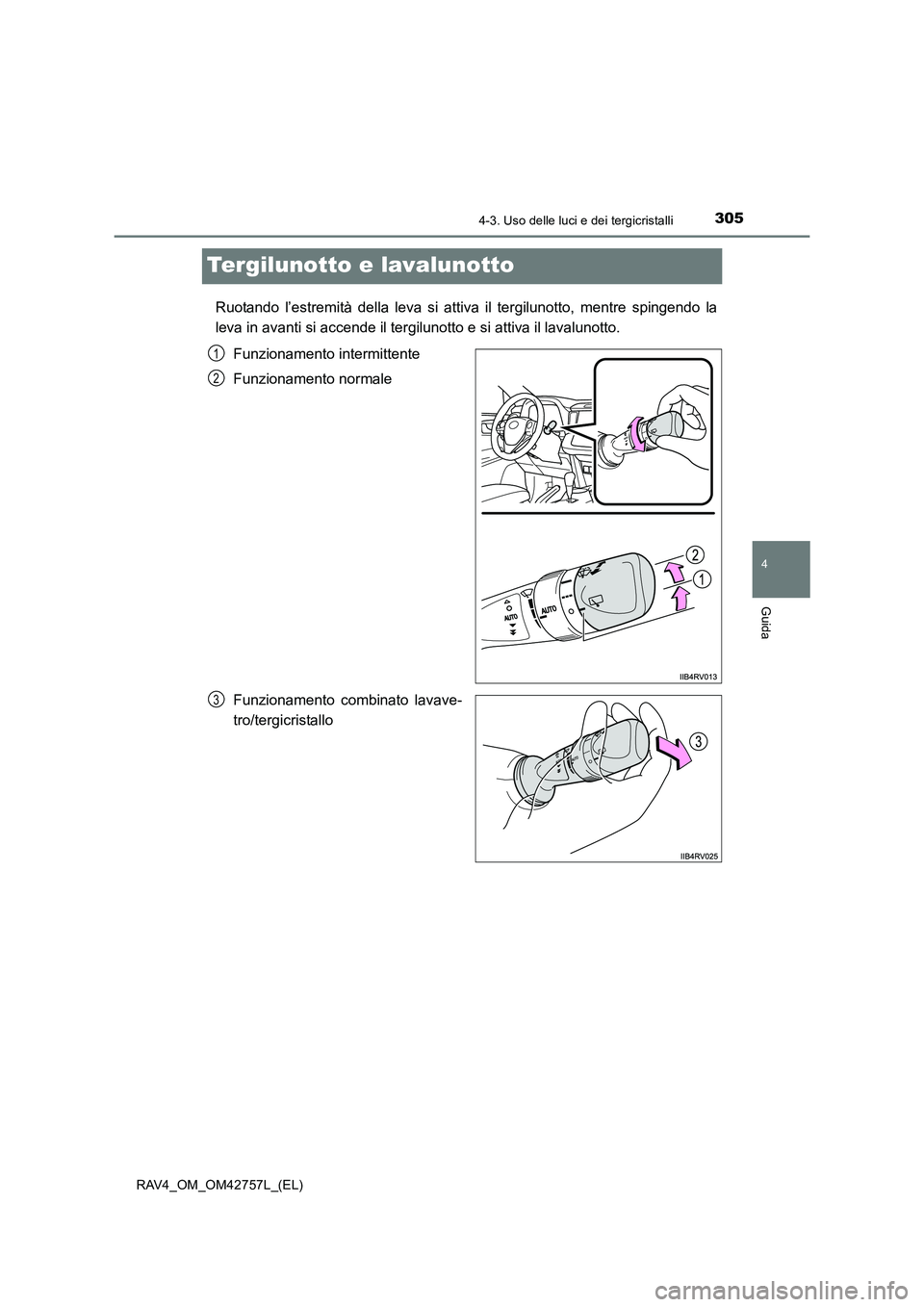

305
4
4-3. Uso delle luci e dei tergicristalli
Guida
RAV4_OM_OM42757L_(EL)
Tergilunotto e lavalunotto
Ruotando l’estremità della leva si attiva il tergilunotto, mentre spingendo la
leva in avanti si accende il tergilunotto e si attiva il lavalunotto.Funzionamento intermittente
Funzionamento normale
Funzionamento combinato lavave-
tro/tergicristallo
1
2
3

3064-3. Uso delle luci e dei tergicristalli
RAV4_OM_OM42757L_(EL)
■Il tergilunotto e il lavalunotto possono essere azionati quando
XVeicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Se non viene spruzzato liquido lavavetro
Verificare che lo spruzzatore del lavavetro non sia bloccato e che vi sia liquido lavave-
tro nel relativo serbatoio.
NOTA
■Quando il lunotto è asciutto
Non utilizzare il tergilunotto per evitare di danneggiare il lunotto.
■Quando il serbatoio liquido lavavetro è vuoto
Non azionare l’interruttore in continuazione, poiché la pompa liquido lavavetro
potrebbe surriscaldarsi.

307
4
4-4. Rifornimento di carburante
Guida
RAV4_OM_OM42757L_(EL)
Aper tura del tappo serbatoio carburante
●Chiudere tutte le porte e i finestrini e portare l’interruttore motore in posi-
zione “LOCK” (veicoli senza sistema di accesso e avviamento intelligente)
oppure spegnerlo (veicoli con sistema di accesso e avviamento intelli-
gente).
● Verificare il tipo di carburante.
■Tipi di carburante
→P. 7 3 7
■ Apertura del serbatoio del carburante per benzina senza piombo (motore a ben-
zina)
Per prevenire errori di rifornimento, il veicolo è dotato di un serbatoio con un’apertura
in grado di accogliere solo la pistola speciale delle pompe carburante senza piombo.
Per aprire il tappo serbatoio carburante eseguire le operazioni
seguenti:
Prima del rifornimento di carburante

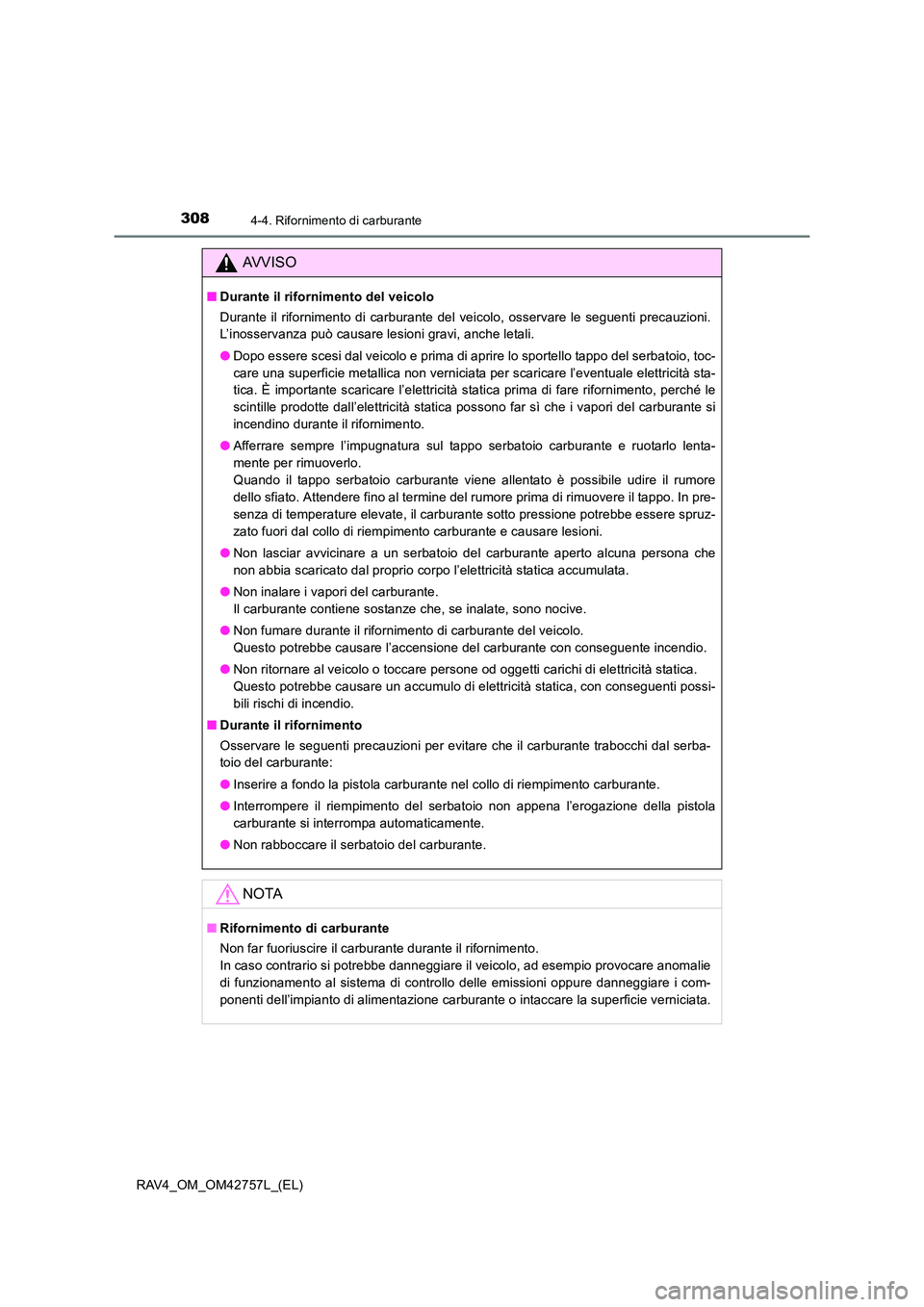

3084-4. Rifornimento di carburante
RAV4_OM_OM42757L_(EL)
AVVISO
■Durante il rifornimento del veicolo
Durante il rifornimento di carburante del veicolo, osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
●Dopo essere scesi dal veicolo e prima di aprire lo sportello tappo del serbatoio, toc-
care una superficie metallica non verniciata per scaricare l’eventuale elettricità sta-
tica. È importante scaricare l’elettricità statica prima di fare rifornimento, perché le
scintille prodotte dall’elettricità statica possono far sì che i vapori del carburante si
incendino durante il rifornimento.
● Afferrare sempre l’impugnatura sul tappo serbatoio carburante e ruotarlo lenta-
mente per rimuoverlo.
Quando il tappo serbatoio carburante viene allentato è possibile udire il rumore
dello sfiato. Attendere fino al termine del rumore prima di rimuovere il tappo. In pre-
senza di temperature elevate, il carburante sotto pressione potrebbe essere spruz-
zato fuori dal collo di riempimento carburante e causare lesioni.
● Non lasciar avvicinare a un serbatoio del carburante aperto alcuna persona che
non abbia scaricato dal proprio corpo l’elettricità statica accumulata.
● Non inalare i vapori del carburante.
Il carburante contiene sostanze che, se inalate, sono nocive.
● Non fumare durante il rifornimento di carburante del veicolo.
Questo potrebbe causare l’accensione del carburante con conseguente incendio.
● Non ritornare al veicolo o toccare persone od oggetti carichi di elettricità statica.
Questo potrebbe causare un accumulo di elettricità statica, con conseguenti possi-
bili rischi di incendio.
■ Durante il rifornimento
Osservare le seguenti precauzioni per evitare che il carburante trabocchi dal serba-
toio del carburante:
●Inserire a fondo la pistola carburante nel collo di riempimento carburante.
● Interrompere il riempimento del serbatoio non appena l’erogazione della pistola
carburante si interrompa automaticamente.
● Non rabboccare il serbatoio del carburante.
NOTA
■Rifornimento di carburante
Non far fuoriuscire il carburante durante il rifornimento.
In caso contrario si potrebbe danneggiare il veicolo, ad esempio provocare anomalie
di funzionamento al sistema di controllo delle emissioni oppure danneggiare i com-
ponenti dell’impianto di alimentazione carburante o intaccare la superficie verniciata.

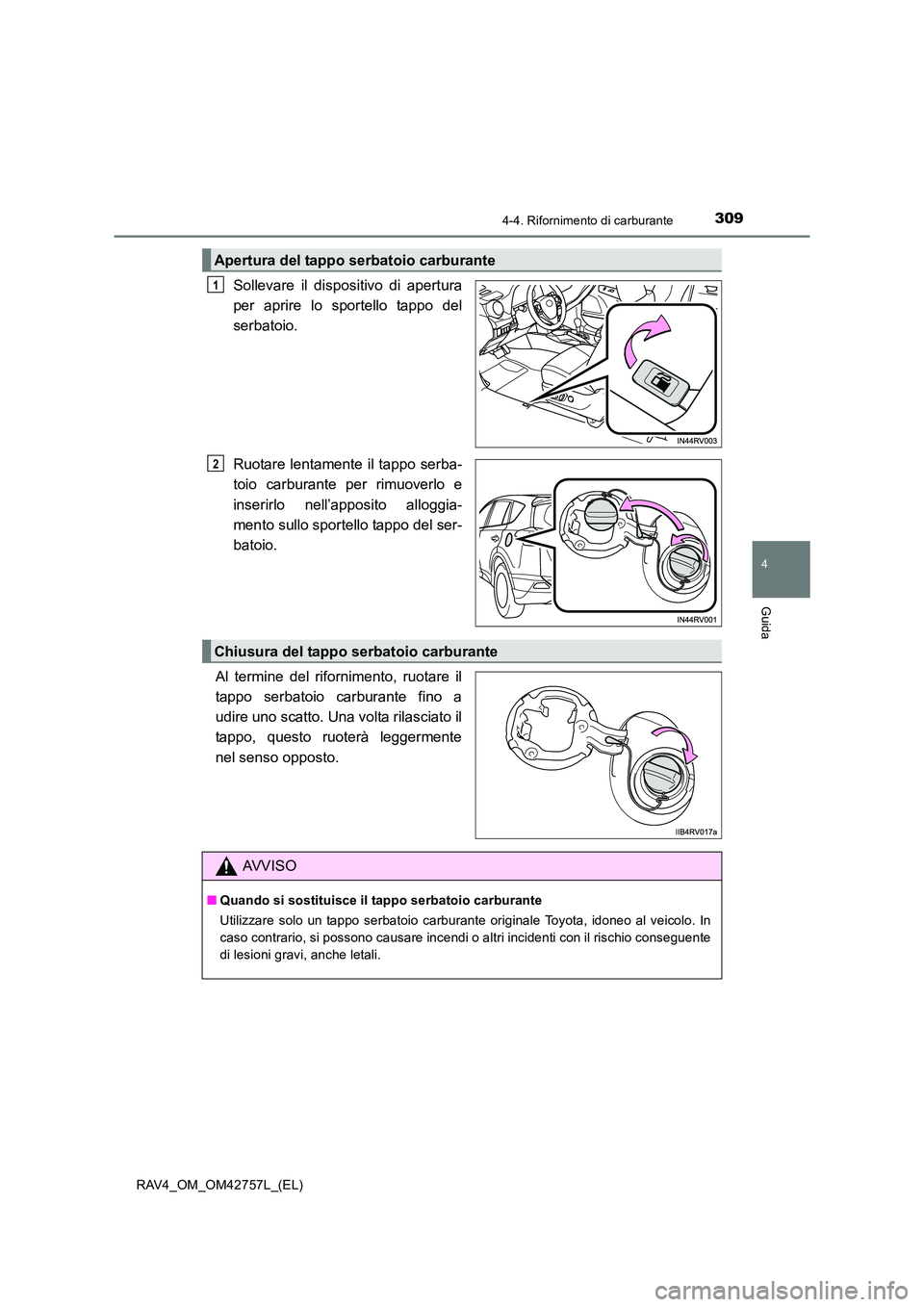

3094-4. Rifornimento di carburante
4
Guida
RAV4_OM_OM42757L_(EL)
Sollevare il dispositivo di apertura
per aprire lo sportello tappo del
serbatoio.
Ruotare lentamente il tappo serba-
toio carburante per rimuoverlo e
inserirlo nell’apposito alloggia-
mento sullo sportello tappo del ser-
batoio.
Al termine del rifornimento, ruotare il
tappo serbatoio carburante fino a
udire uno scatto. Una volta rilasciato il
tappo, questo ruoterà leggermente
nel senso opposto.
Apertura del tappo serbatoio carburante
1
2
Chiusura del tappo serbatoio carburante
AVVISO
■ Quando si sostituisce il tappo serbatoio carburante
Utilizzare solo un tappo serbatoio carburante originale Toyota, idoneo al veicolo. In
caso contrario, si possono causare incendi o altri incidenti con il rischio conseguente
di lesioni gravi, anche letali.

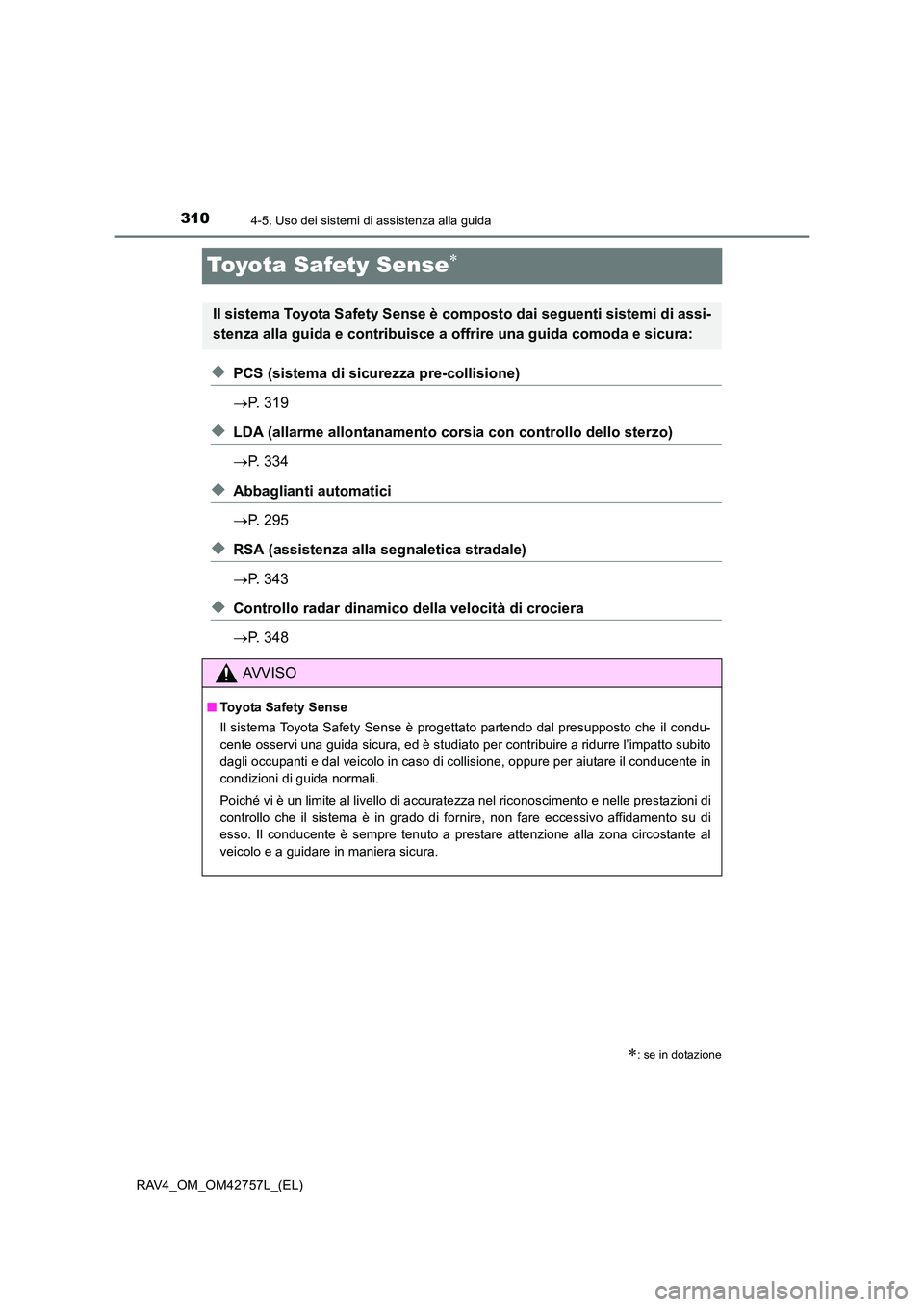

3104-5. Uso dei sistemi di assistenza alla guida
RAV4_OM_OM42757L_(EL)
Toyota Safety Sense∗
◆PCS (sistema di sicurezza pre-collisione)
→P. 319
◆LDA (allarme allontanamento cors ia con controllo dello sterzo)
→ P. 334
◆Abbaglianti automatici
→P. 295
◆RSA (assistenza alla segnaletica stradale)
→P. 343
◆Controllo radar dinamico della velocità di crociera
→P. 348
∗: se in dotazione
Il sistema Toyota Safety Sense è co mposto dai seguenti sistemi di assi-
stenza alla guida e contribuisce a offrire una guida comoda e sicura:
AVVISO
■ Toyota Safety Sense
Il sistema Toyota Safety Sense è progettato partendo dal presupposto che il condu-
cente osservi una guida sicura, ed è studiato per contribuire a ridurre l’impatto subito
dagli occupanti e dal veicolo in caso di collisione, oppure per aiutare il conducente in
condizioni di guida normali.
Poiché vi è un limite al livello di accuratezza nel riconoscimento e nelle prestazioni di
controllo che il sistema è in grado di fornire, non fare eccessivo affidamento su di
esso. Il conducente è sempre tenuto a prestare attenzione alla zona circostante al
veicolo e a guidare in maniera sicura.
