5417-1. Manutenzione e cura
RAV4_OM_OM42757L_(EL)
7
Manutenzione e cura

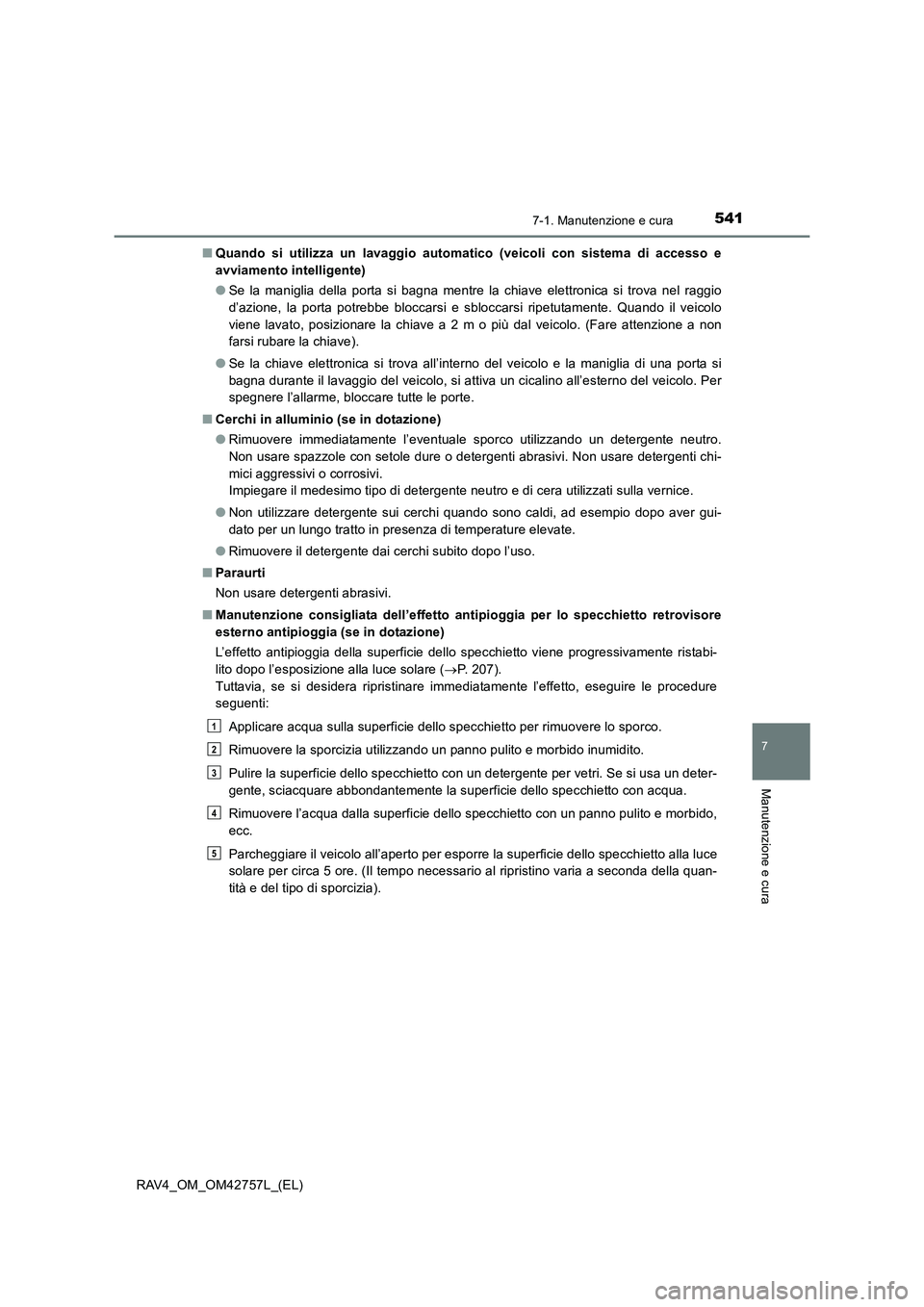

■Quando si utilizza un lavaggio automatico (veicoli con sistema di accesso e
avviamento intelligente)
●Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. Quando il veicolo
viene lavato, posizionare la chiave a 2 m o più dal veicolo. (Fare attenzione a non
farsi rubare la chiave).
● Se la chiave elettronica si trova all’interno del veicolo e la maniglia di una porta si
bagna durante il lavaggio del veicolo, si attiva un cicalino all’esterno del veicolo. Per
spegnere l’allarme, bloccare tutte le porte.
■ Cerchi in alluminio (se in dotazione)
●Rimuovere immediatamente l’eventuale sporco utilizzando un detergente neutro.
Non usare spazzole con setole dure o detergenti abrasivi. Non usare detergenti chi-
mici aggressivi o corrosivi.
Impiegare il medesimo tipo di detergente neutro e di cera utilizzati sulla vernice.
● Non utilizzare detergente sui cerchi quando sono caldi, ad esempio dopo aver gui-
dato per un lungo tratto in presenza di temperature elevate.
● Rimuovere il detergente dai cerchi subito dopo l’uso.
■ Paraurti
Non usare detergenti abrasivi.
■ Manutenzione consigliata dell’effetto antipioggia per lo specchietto retrovisore
esterno antipioggia (se in dotazione)
L’effetto antipioggia della superficie dello specchietto viene progressivamente ristabi-
lito dopo l’esposizione alla luce solare ( →P. 207).
Tuttavia, se si desidera ripristinare immediatamente l’effetto, eseguire le procedure
seguenti:
Applicare acqua sulla superficie dello specchietto per rimuovere lo sporco.
Rimuovere la sporcizia utilizzando un panno pulito e morbido inumidito.
Pulire la superficie dello specchietto con un detergente per vetri. Se si usa un deter-
gente, sciacquare abbondantemente la superficie dello specchietto con acqua.
Rimuovere l’acqua dalla superficie dello specchietto con un panno pulito e morbido,
ecc.
Parcheggiare il veicolo all’aperto per esporre la superficie dello specchietto alla luce
solare per circa 5 ore. (Il tempo necessario al ripristino varia a seconda della quan-
tità e del tipo di sporcizia).
1
2
3
4
5

5427-1. Manutenzione e cura
RAV4_OM_OM42757L_(EL)
AVVISO
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano motore. Ciò potrebbe causare incendi ai
componenti elettrici, ecc.
■ Quando si pulisce il parabrezza (veicoli dotati di tergicristallo con sensore
pioggia)
●Quando si tocca con la mano la parte superiore del parabrezza nel punto in cui si
trova il sensore di pioggia
● Quando un panno bagnato viene tenuto vicino al sensore di pioggia
● Se qualcosa urta il parabrezza
● Se si tocca direttamente il corpo del sensore di pioggia o qualcosa urta tale sen-
sore
■ Precauzioni relative ai condotti di scarico
A causa dei gas di scarico i condotti di scarico raggiungono temperature molto ele-
vate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di scarico
finché non si saranno raffreddati a sufficienza, così da evitare il rischio di ustioni.
■ Precauzioni relative al BSM (monitor aggio punti ciechi) (se in dotazione)
La presenza di scheggiature o graffi sulla vernice del paraurti posteriore potrebbe
causare problemi di funzionamento al sistema. In questo caso, rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
Posizionare l’interruttore del tergicristallo su
Off.
Se l’interruttore del tergicristallo è posizionato
su “AUTO”, nelle situazioni seguenti il tergicri-
stallo potrebbe entrare inaspettatamente in
funzione, provocando lo schiacciamento delle
mani o altre lesioni gravi e il danneggiamento
delle spazzole.
OFF

5437-1. Manutenzione e cura
RAV4_OM_OM42757L_(EL)
7
Manutenzione e cura

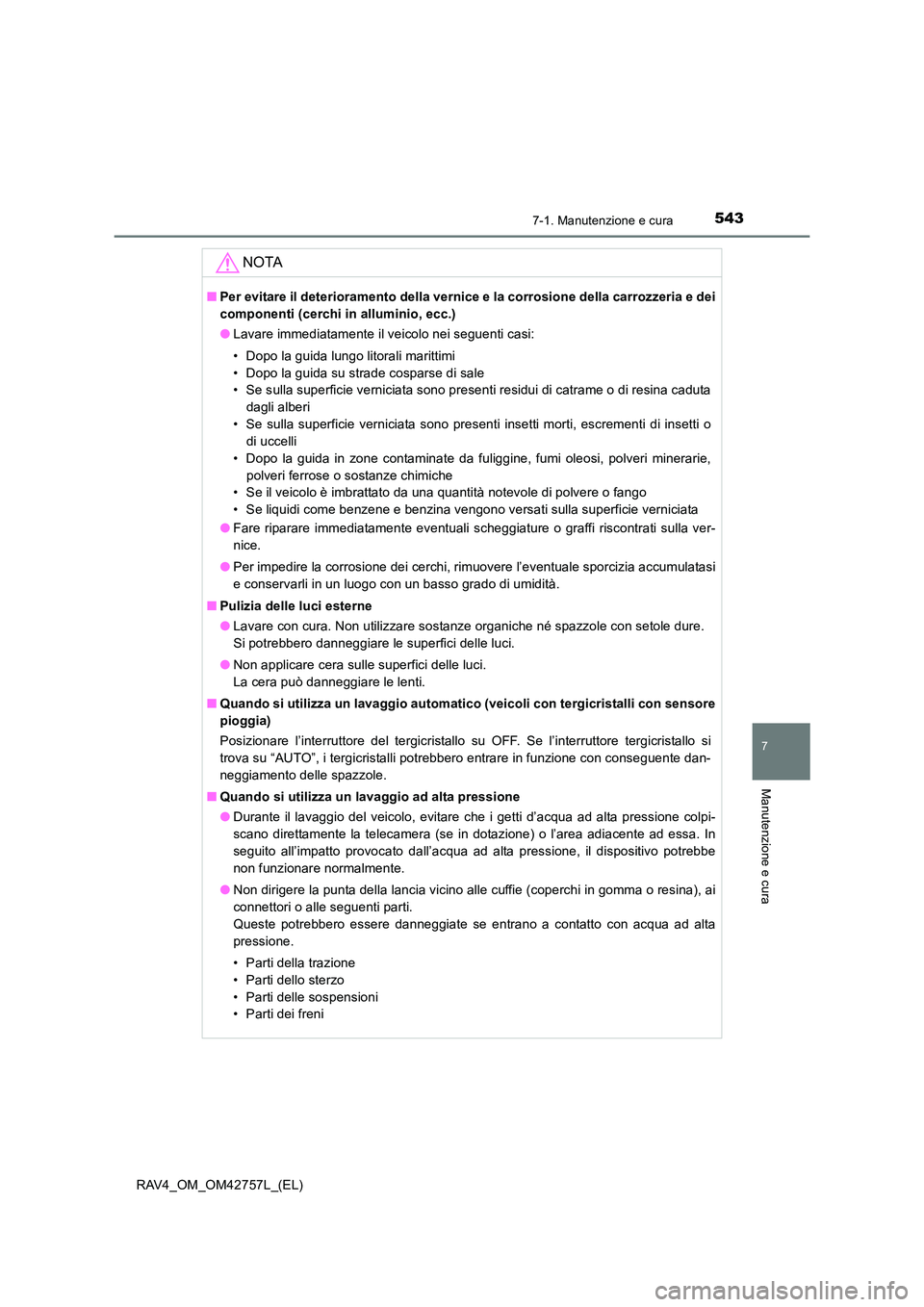

NOTA
■Per evitare il deterioramento della vernice e la corrosione della carrozzeria e dei
componenti (cerchi in alluminio, ecc.)
●Lavare immediatamente il veicolo nei seguenti casi:
• Dopo la guida lungo litorali marittimi
• Dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono presenti residui di catrame o di resina caduta
dagli alberi
• Se sulla superficie verniciata sono presenti insetti morti, escrementi di insetti o di uccelli
• Dopo la guida in zone contaminate da fuliggine, fumi oleosi, polveri minerarie, polveri ferrose o sostanze chimiche
• Se il veicolo è imbrattato da una quantità notevole di polvere o fango
• Se liquidi come benzene e benzina vengono versati sulla superficie verniciata
● Fare riparare immediatamente eventuali scheggiature o graffi riscontrati sulla ver-
nice.
● Per impedire la corrosione dei cerchi, rimuovere l’eventuale sporcizia accumulatasi
e conservarli in un luogo con un basso grado di umidità.
■ Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con setole dure.
Si potrebbero danneggiare le superfici delle luci.
● Non applicare cera sulle superfici delle luci.
La cera può danneggiare le lenti.
■ Quando si utilizza un lavaggio automatico (veicoli con tergicristalli con sensore
pioggia)
Posizionare l’interruttore del tergicristallo su OFF. Se l’interruttore tergicristallo si
trova su “AUTO”, i tergicristalli potrebbero entrare in funzione con conseguente dan-
neggiamento delle spazzole.
■ Quando si utilizza un lavaggio ad alta pressione
●Durante il lavaggio del veicolo, evitare che i getti d’acqua ad alta pressione colpi-
scano direttamente la telecamera (se in dotazione) o l’area adiacente ad essa. In
seguito all’impatto provocato dall’acqua ad alta pressione, il dispositivo potrebbe
non funzionare normalmente.
● Non dirigere la punta della lancia vicino alle cuffie (coperchi in gomma o resina), ai
connettori o alle seguenti parti.
Queste potrebbero essere danneggiate se entrano a contatto con acqua ad alta
pressione.
• Parti della trazione
• Parti dello sterzo
• Parti delle sospensioni
• Parti dei freni

5447-1. Manutenzione e cura
RAV4_OM_OM42757L_(EL)

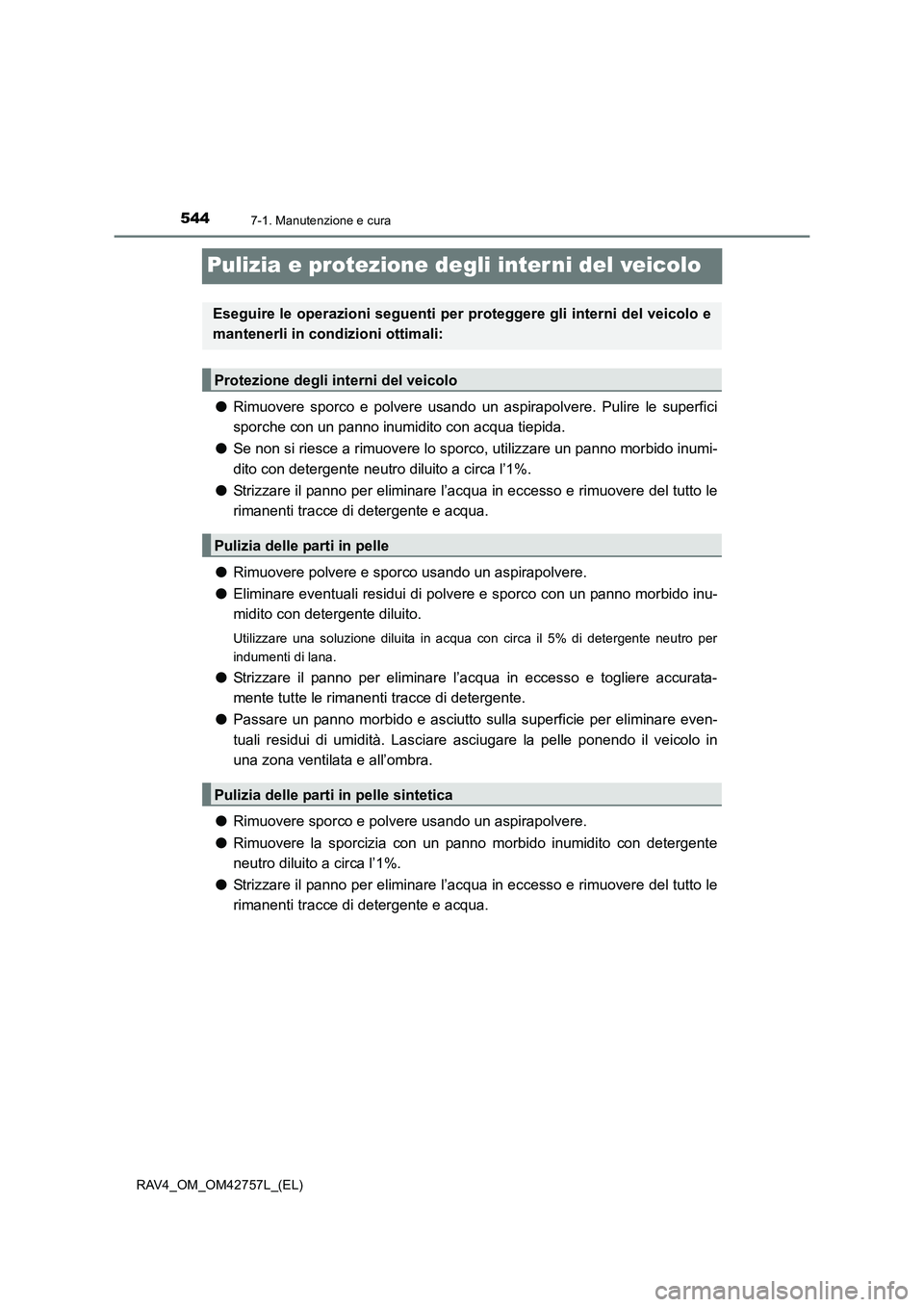

Pulizia e protezione degli inter ni del veicolo
●Rimuovere sporco e polvere usando un aspirapolvere. Pulire le superfici
sporche con un panno inumidito con acqua tiepida.
● Se non si riesce a rimuovere lo sporco, utilizzare un panno morbido inumi-
dito con detergente neutro diluito a circa l’1%.
● Strizzare il panno per eliminare l’acqua in eccesso e rimuovere del tutto le
rimanenti tracce di detergente e acqua.
● Rimuovere polvere e sporco usando un aspirapolvere.
● Eliminare eventuali residui di polvere e sporco con un panno morbido inu-
midito con detergente diluito.
Utilizzare una soluzione diluita in acqua con circa il 5% di detergente neutro per
indumenti di lana.
● Strizzare il panno per eliminare l’acqua in eccesso e togliere accurata-
mente tutte le rimanenti tracce di detergente.
● Passare un panno morbido e asciutto sulla superficie per eliminare even-
tuali residui di umidità. Lasciare asciugare la pelle ponendo il veicolo in
una zona ventilata e all’ombra.
● Rimuovere sporco e polvere usando un aspirapolvere.
● Rimuovere la sporcizia con un panno morbido inumidito con detergente
neutro diluito a circa l’1%.
● Strizzare il panno per eliminare l’acqua in eccesso e rimuovere del tutto le
rimanenti tracce di detergente e acqua.
Eseguire le operazioni seguenti per proteggere gli interni del veicolo e
mantenerli in condizioni ottimali:
Protezione degli interni del veicolo
Pulizia delle parti in pelle
Pulizia delle parti in pelle sintetica

5457-1. Manutenzione e cura
RAV4_OM_OM42757L_(EL)
7
Manutenzione e cura
■Manutenzione delle parti in pelle
Per conservare la qualità degli interni del veicolo, Toyota consiglia di pulirli almeno due
volte all’anno.
■ Pulizia con shampoo dei tappetini
In commercio sono disponibili svariati detergenti del tipo a schiuma. Per applicare la
schiuma usare una spugna o una spazzola. Sfregare con movimenti circolari sovrap-
posti. Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere
risultati ottimali, mantenere il tappetino il più asciutto possibile.
■ Cinture di sicurezza
Pulire con sapone neutro e acqua tiepida usando un panno o una spugna. Controllare
inoltre periodicamente le cinture per verificare l’eventuale presenza di usura ecces-
siva, sfilacciature o tagli.
AVVISO
■Acqua nel veicolo
●Non versare o spruzzare liquido nel veicolo.
Ciò potrebbe causare guasti o incendi nei componenti elettrici.
● Evitare che i cablaggi o i componenti del sistema di ritenuta supplementare (SRS)
all’interno del veicolo si bagnino. ( →P. 47)
Eventuali anomalie elettriche possono causare l’entrata in funzione o un problema
di funzionamento degli airbag e provocare lesioni gravi, anche letali.
■ Pulizia degli interni (specialmente del pannello strumenti)
Non usare cera o detergente contenente composti per la lucidatura. Il pannello stru-
menti potrebbe essere riflesso dal parabrezza, ostruendo la visuale del conducente
e provocando incidenti, con conseguenti lesioni gravi, anche letali.

5467-1. Manutenzione e cura
RAV4_OM_OM42757L_(EL)

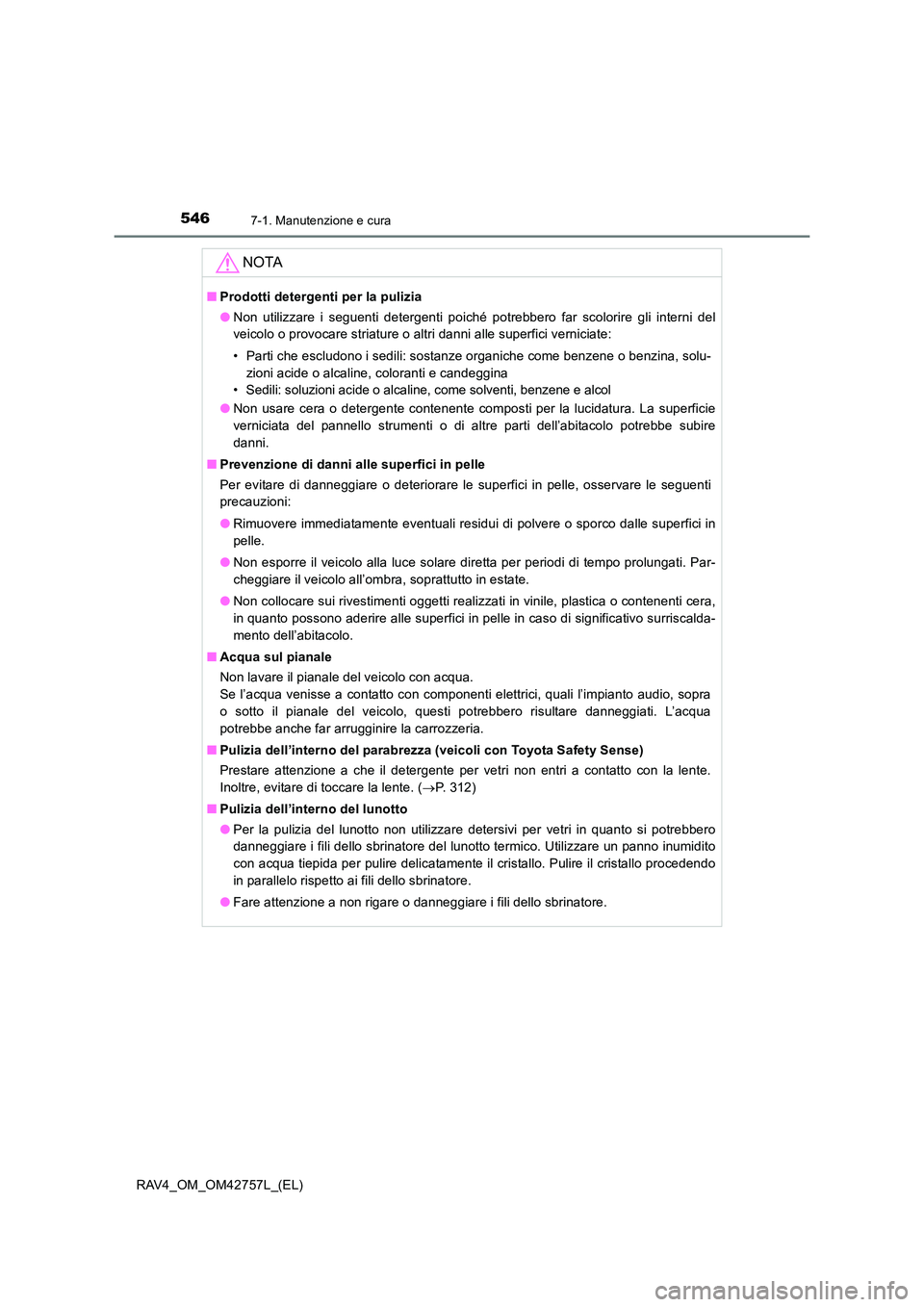

NOTA
■Prodotti detergenti per la pulizia
●Non utilizzare i seguenti detergenti poiché potrebbero far scolorire gli interni del
veicolo o provocare striature o altri danni alle superfici verniciate:
• Parti che escludono i sedili: sostanze organiche come benzene o benzina, solu-
zioni acide o alcaline, coloranti e candeggina
• Sedili: soluzioni acide o alcaline, come solventi, benzene e alcol
● Non usare cera o detergente contenente composti per la lucidatura. La superficie
verniciata del pannello strumenti o di altre parti dell’abitacolo potrebbe subire
danni.
■ Prevenzione di danni alle superfici in pelle
Per evitare di danneggiare o deteriorare le superfici in pelle, osservare le seguenti
precauzioni:
●Rimuovere immediatamente eventuali residui di polvere o sporco dalle superfici in
pelle.
● Non esporre il veicolo alla luce solare diretta per periodi di tempo prolungati. Par-
cheggiare il veicolo all’ombra, soprattutto in estate.
● Non collocare sui rivestimenti oggetti realizzati in vinile, plastica o contenenti cera,
in quanto possono aderire alle superfici in pelle in caso di significativo surriscalda-
mento dell’abitacolo.
■ Acqua sul pianale
Non lavare il pianale del veicolo con acqua.
Se l’acqua venisse a contatto con componenti elettrici, quali l’impianto audio, sopra
o sotto il pianale del veicolo, questi potrebbero risultare danneggiati. L’acqua
potrebbe anche far arrugginire la carrozzeria.
■ Pulizia dell’interno del parabrezza (veicoli con Toyota Safety Sense)
Prestare attenzione a che il detergente per vetri non entri a contatto con la lente.
Inoltre, evitare di toccare la lente. ( →P. 312)
■ Pulizia dell’interno del lunotto
●Per la pulizia del lunotto non utilizzare detersivi per vetri in quanto si potrebbero
danneggiare i fili dello sbrinatore del lunotto termico. Utilizzare un panno inumidito
con acqua tiepida per pulire delicatamente il cristallo. Pulire il cristallo procedendo
in parallelo rispetto ai fili dello sbrinatore.
● Fare attenzione a non rigare o danneggiare i fili dello sbrinatore.

5477-2. Manutenzione
RAV4_OM_OM42757L_(EL)
7
Manutenzione e cura
Manutenzione necessaria
Effettuare gli interventi di manutenzione programmata agli intervalli specificati
nel programma di manutenzione.
Per maggiori informazioni sul programma di manutenzione, vedere il “Libretto di
manutenzione Toyota” o il “Libretto di garanzia Toyota”.
Commenti sulla manutenzione “fai da te”
Molti degli interventi di manutenzione sono facili e possono essere eseguiti dal pro-
prietario del veicolo. È necessaria solamente una minima esperienza nel campo
della meccanica e pochi attrezzi di base.
Si noti tuttavia che per alcuni interventi di manutenzione è richiesto l’uso di attrezzi
speciali e competenze specifiche. È pertanto necessario che questi interventi ven-
gano eseguiti da meccanici specializzati. Anche se il proprietario è un abile mecca-
nico “fai da te”, è consigliabile che le riparazioni e gli interventi di manutenzione
vengano eseguiti da un concessionario o da un’officina autorizzata Toyota, o da un
altro professionista debitamente qualificato ed attrezzato. I concessionari e le offi-
cine autorizzate Toyota tengono un registro degli interventi di manutenzione, e ciò
potrebbe tornare utile nel caso il veicolo dovesse avere bisogno di un intervento
coperto da garanzia. Nel caso si decidesse di rivolgersi a un’officina debitamente
qualificata e attrezzata, diversa da un’officina autorizzata Toyota, per la riparazione
o la manutenzione del veicolo, è consigliabile assicurarsi che venga tenuto un regi-
stro degli interventi di manutenzione.
Per garantire una guida sicura ed economica, è essenziale provvedere
alla cura quotidiana e alla regolare manutenzione del veicolo. Toyota
raccomanda i seguenti interventi di manutenzione:
Manutenzione programmata
Manutenzione “fai da te”

5487-2. Manutenzione
RAV4_OM_OM42757L_(EL)

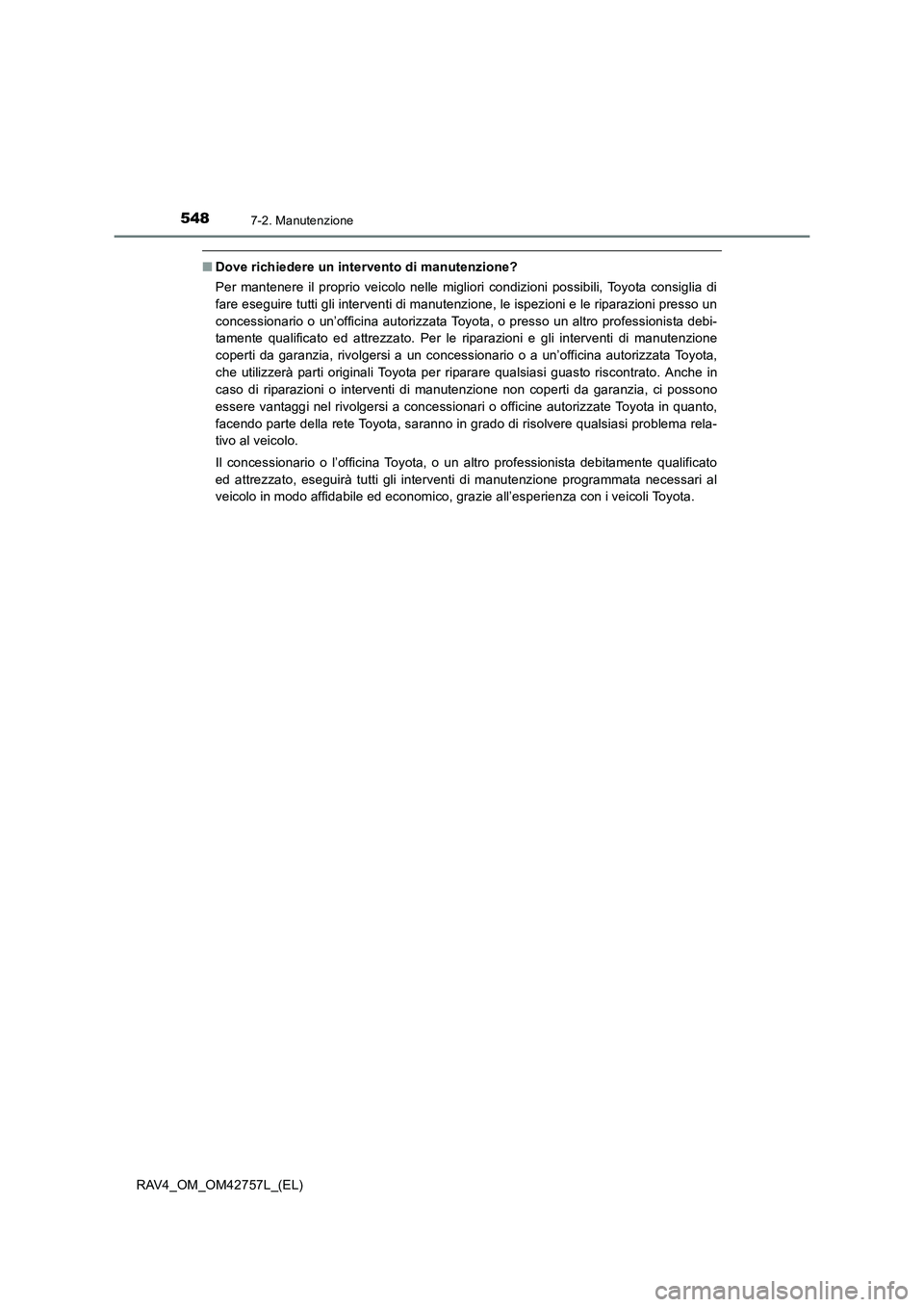

■Dove richiedere un intervento di manutenzione?
Per mantenere il proprio veicolo nelle migliori condizioni possibili, Toyota consiglia di
fare eseguire tutti gli interventi di manutenzione, le ispezioni e le riparazioni presso un
concessionario o un’officina autorizzata Toyota, o presso un altro professionista debi-
tamente qualificato ed attrezzato. Per le riparazioni e gli interventi di manutenzione
coperti da garanzia, rivolgersi a un concessionario o a un’officina autorizzata Toyota,
che utilizzerà parti originali Toyota per riparare qualsiasi guasto riscontrato. Anche in
caso di riparazioni o interventi di manutenzione non coperti da garanzia, ci possono
essere vantaggi nel rivolgersi a concessionari o officine autorizzate Toyota in quanto,
facendo parte della rete Toyota, saranno in grado di risolvere qualsiasi problema rela-
tivo al veicolo.
Il concessionario o l’officina Toyota, o un altro professionista debitamente qualificato
ed attrezzato, eseguirà tutti gli interventi di manutenzione programmata necessari al
veicolo in modo affidabile ed economico, grazie all’esperienza con i veicoli Toyota.

5497-2. Manutenzione
RAV4_OM_OM42757L_(EL)
7
Manutenzione e cura

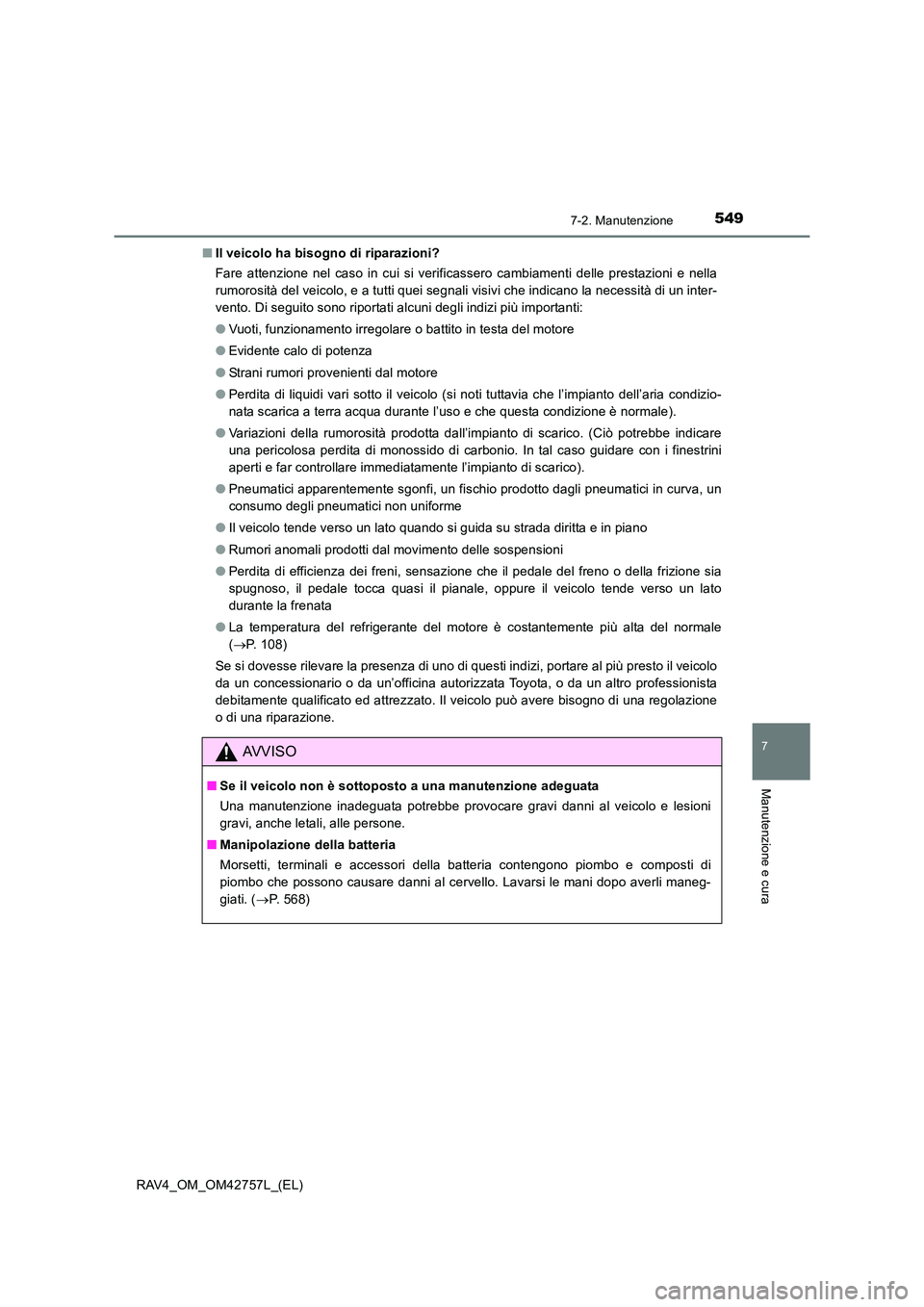

■Il veicolo ha bisogno di riparazioni?
Fare attenzione nel caso in cui si verificassero cambiamenti delle prestazioni e nella
rumorosità del veicolo, e a tutti quei segnali visivi che indicano la necessità di un inter-
vento. Di seguito sono riportati alcuni degli indizi più importanti:
●Vuoti, funzionamento irregolare o battito in testa del motore
● Evidente calo di potenza
● Strani rumori provenienti dal motore
● Perdita di liquidi vari sotto il veicolo (si noti tuttavia che l’impianto dell’aria condizio-
nata scarica a terra acqua durante l’uso e che questa condizione è normale).
● Variazioni della rumorosità prodotta dall’impianto di scarico. (Ciò potrebbe indicare
una pericolosa perdita di monossido di carbonio. In tal caso guidare con i finestrini
aperti e far controllare immediatamente l’impianto di scarico).
● Pneumatici apparentemente sgonfi, un fischio prodotto dagli pneumatici in curva, un
consumo degli pneumatici non uniforme
● Il veicolo tende verso un lato quando si guida su strada diritta e in piano
● Rumori anomali prodotti dal movimento delle sospensioni
● Perdita di efficienza dei freni, sensazione che il pedale del freno o della frizione sia
spugnoso, il pedale tocca quasi il pianale, oppure il veicolo tende verso un lato
durante la frenata
● La temperatura del refrigerante del motore è costantemente più alta del normale
(→ P. 108)
Se si dovesse rilevare la presenza di uno di questi indizi, portare al più presto il veicolo
da un concessionario o da un’officina autorizzata Toyota, o da un altro professionista
debitamente qualificato ed attrezzato. Il veicolo può avere bisogno di una regolazione
o di una riparazione.
AVVISO
■ Se il veicolo non è sottoposto a una manutenzione adeguata
Una manutenzione inadeguata potrebbe provocare gravi danni al veicolo e lesioni
gravi, anche letali, alle persone.
■ Manipolazione della batteria
Morsetti, terminali e accessori della batteria contengono piombo e composti di
piombo che possono causare danni al cervello. Lavarsi le mani dopo averli maneg-
giati. ( →P. 568)

5507-3. Manutenzione “fai da te”
RAV4_OM_OM42757L_(EL)
Precauzioni da osser vare durante la manuten-
zione “fai da te”
Se si esegue personalmente la manutenzione del veicolo, assicurarsi di
seguire le procedure corrette illustrate nelle sezioni seguenti.
ElementiParti e attrezzi
Condizione della
batteria (→P. 568)
• Acqua calda• Bicarbonato di
sodio• Grasso
• Chiave convenzionale (per bulloni dei morsetti del termi-
nale)
• Acqua distillata
Livello del refrige-
rante del motore
(→ P. 566)
• Escluso il motore 2WW: “Toyota Super Long Life Coolant”
(refrigerante Toyota di durata superiore) o refrigerante
simile di alta qualità, a base di glicole etilenico, che non
contenga silicato, ammina, nitrito e borati, prodotto con la
tecnologia degli acidi organici ibridi di lunga durata
Il refrigerante “Toyota Super Long Life Coolant” è premi-
scelato con il 50% di refrigerante e il 50% di acqua deioniz-
zata.
• Per il motore 2WW: “Toyota Genuine Premium Long LifeCoolant 2WW” (refrigerante originale Toyota di qualità
superiore a lunga durata per motori 2WW) o un prodotto
equivalente. Il prodotto concentrato “Toyota Genuine Pre-
mium Long Life Coolant 2WW” (refrigerante originale
Toyota di qualità superiore a lunga durata 2WW) deve
sempre essere miscelato come 50% di refrigerante e 50%
di acqua deionizzata.
Per l’uso di qualsiasi altro refrigerante del motore appro-
vato di qualità equivalente, contattare un concessionario o
un’officina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
• Imbuto (usato solo per aggiungere refrigerante)
Livello olio motore
(→ P. 561)
• Escluso il motore 2WW: “Toyota Genuine Motor Oil” (olio
motore originale Toyota) o equivalente
• Per il motore 2WW: “Toyota Genuine Motor Oil (olio motoreoriginale Toyota) 5W-30 Premium Fuel Economy per
motori 2WW”. Per l’uso di qualsiasi altro olio motore appro-
vato di qualità equivalente, contattare un concessionario o
un’officina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
• Straccio o carta
• Imbuto (usato solo per aggiungere olio motore)
