3814-5. Používání podpůrných jízdních systémů
4
Jízda

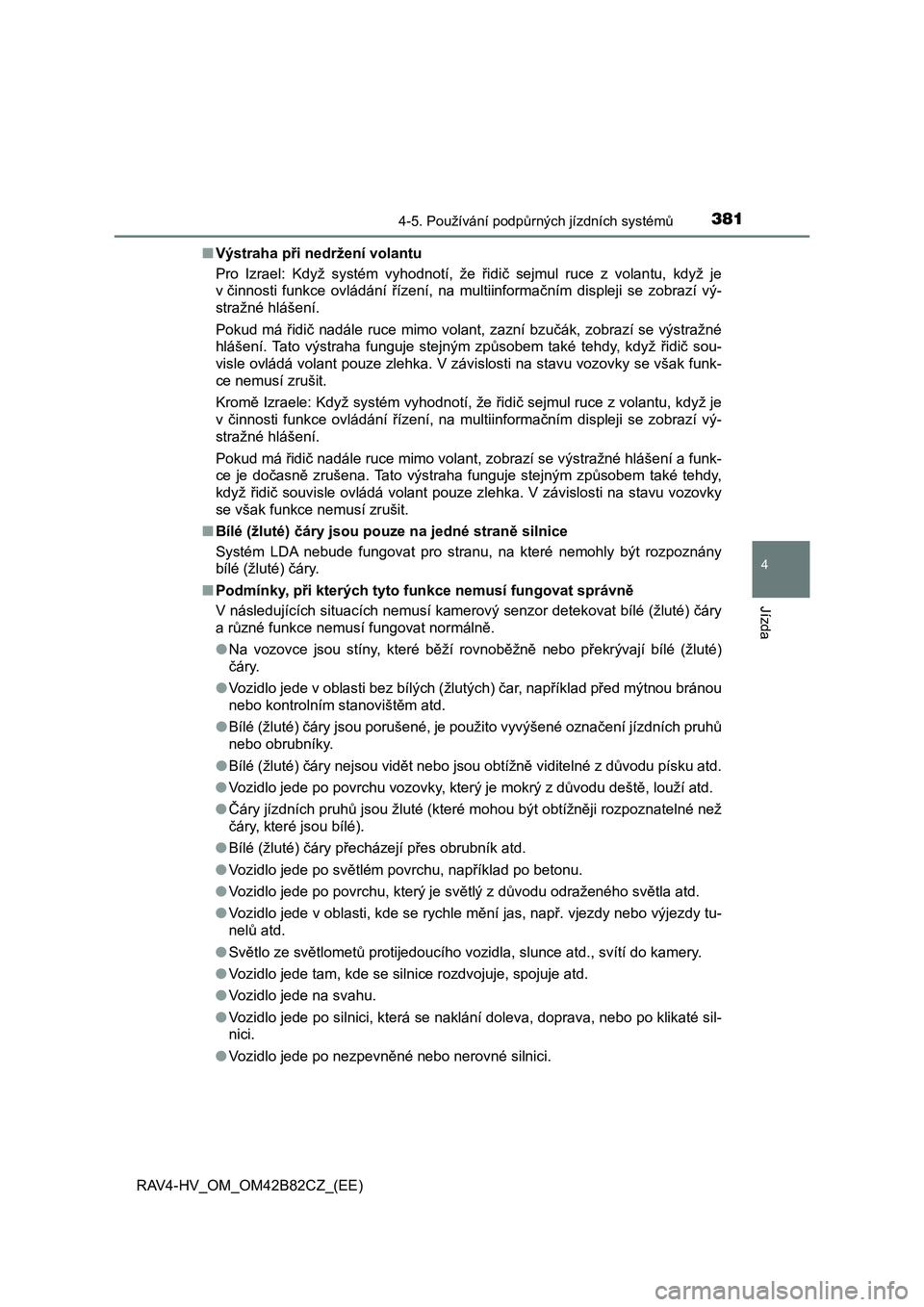

RAV4-HV_OM_OM42B82CZ_(EE)■Výstraha při nedržení volantu
Pro Izrael: Když systém vyhodnotí, že řidič sejmul ruce z volantu, když je
v činnosti funkce ovládání řízení, na multiinformačním displeji se zobrazí vý-
stražné hlášení.
Pokud má řidič nadále ruce mimo volant, zazní bzučák, zobrazí se výstražné
hlášení. Tato výstraha funguje stejným způsobem také tehdy, když řidič sou-
visle ovládá volant pouze zlehka. V závislosti na stavu vozovky se však funk-
ce nemusí zrušit.
Kromě Izraele: Když systém vyhodnotí, že řidič sejmul ruce z volantu, když je
v činnosti funkce ovládání řízení, na multiinformačním displeji se zobrazí vý-
stražné hlášení.
Pokud má řidič nadále ruce mimo volant, zobrazí se výstražné hlášení a funk-
ce je dočasně zrušena. Tato výstraha funguje stejným způsobem také tehdy,
když řidič souvisle ovládá volant pouze zlehka. V závislosti na stavu vozovky
se však funkce nemusí zrušit.
■Bílé (žluté) čáry jsou pouze na jedné straně silnice
Systém LDA nebude fungovat pro stranu, na které nemohly být rozpoznány
bílé (žluté) čáry.
■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích nemusí kamerový senzor detekovat bílé (žluté) čáry
a různé funkce nemusí fungovat normálně.
●Na vozovce jsou stíny, které běží rovnoběžně nebo překrývají bílé (žluté)
čáry.
●Vozidlo jede v oblasti bez bílých (žlutých) čar, například před mýtnou bránou
nebo kontrolním stanovištěm atd.
●Bílé (žluté) čáry jsou porušené, je použito vyvýšené označení jízdních pruhů
nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z důvodu deště, louží atd.
●Čáry jízdních pruhů jsou žluté (které mohou být obtížněji rozpoznatelné než
čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes obrubník atd.
●Vozidlo jede po světlém povrchu, například po betonu.
●Vozidlo jede po povrchu, který je světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblasti, kde se rychle mění jas, např. vjezdy nebo výjezdy tu-
nelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd., svítí do kamery.
●Vozidlo jede tam, kde se silnice rozdvojuje, spojuje atd.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se naklání doleva, doprava, nebo po klikaté sil-
nici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.

3824-5. Používání podpůrných jízdních systémů

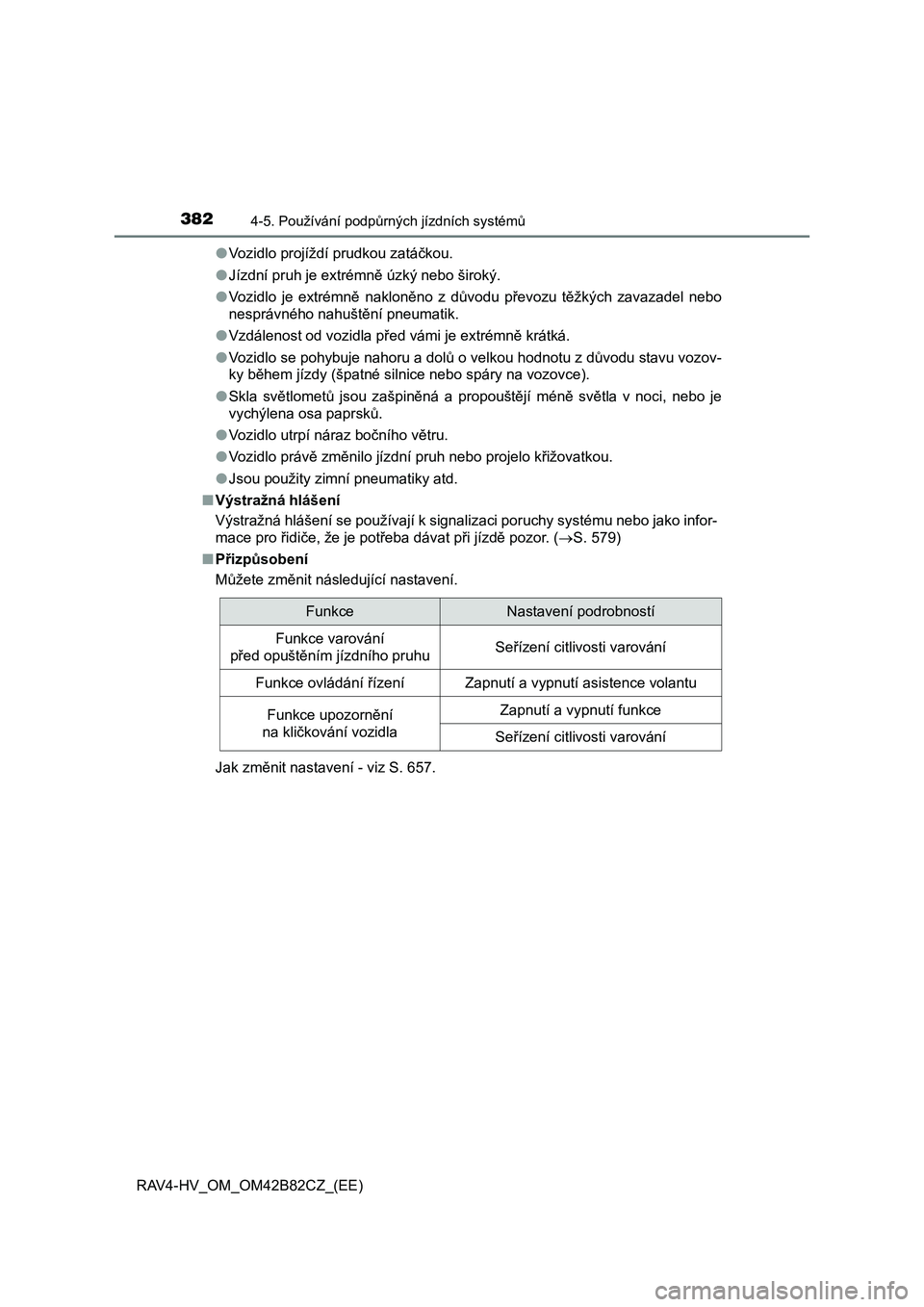

RAV4-HV_OM_OM42B82CZ_(EE)●Vozidlo projíždí prudkou zatáčkou.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z důvodu převozu těžkých zavazadel nebo
nesprávného nahuštění pneumatik.
●Vzdálenost od vozidla před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů o velkou hodnotu z důvodu stavu vozov-
ky během jízdy (špatné silnice nebo spáry na vozovce).
●Skla světlometů jsou zašpiněná a propouštějí méně světla v noci, nebo je
vychýlena osa paprsků.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Jsou použity zimní pneumatiky atd.
■Výstražná hlášení
Výstražná hlášení se používají k signalizaci poruchy systému nebo jako infor-
mace pro řidiče, že je potřeba dávat při jízdě pozor. (S. 579)
■Přizpůsobení
Můžete změnit následující nastavení.
Jak změnit nastavení - viz S. 657.
FunkceNastavení podrobností
Funkce varování
před opuštěním jízdního pruhuSeřízení citlivosti varování
Funkce ovládání řízeníZapnutí a vypnutí asistence volantu
Funkce upozornění
na kličkování vozidlaZapnutí a vypnutí funkce
Seřízení citlivosti varování

383
4
4-5. Používání podpůrných jízdních systémů
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

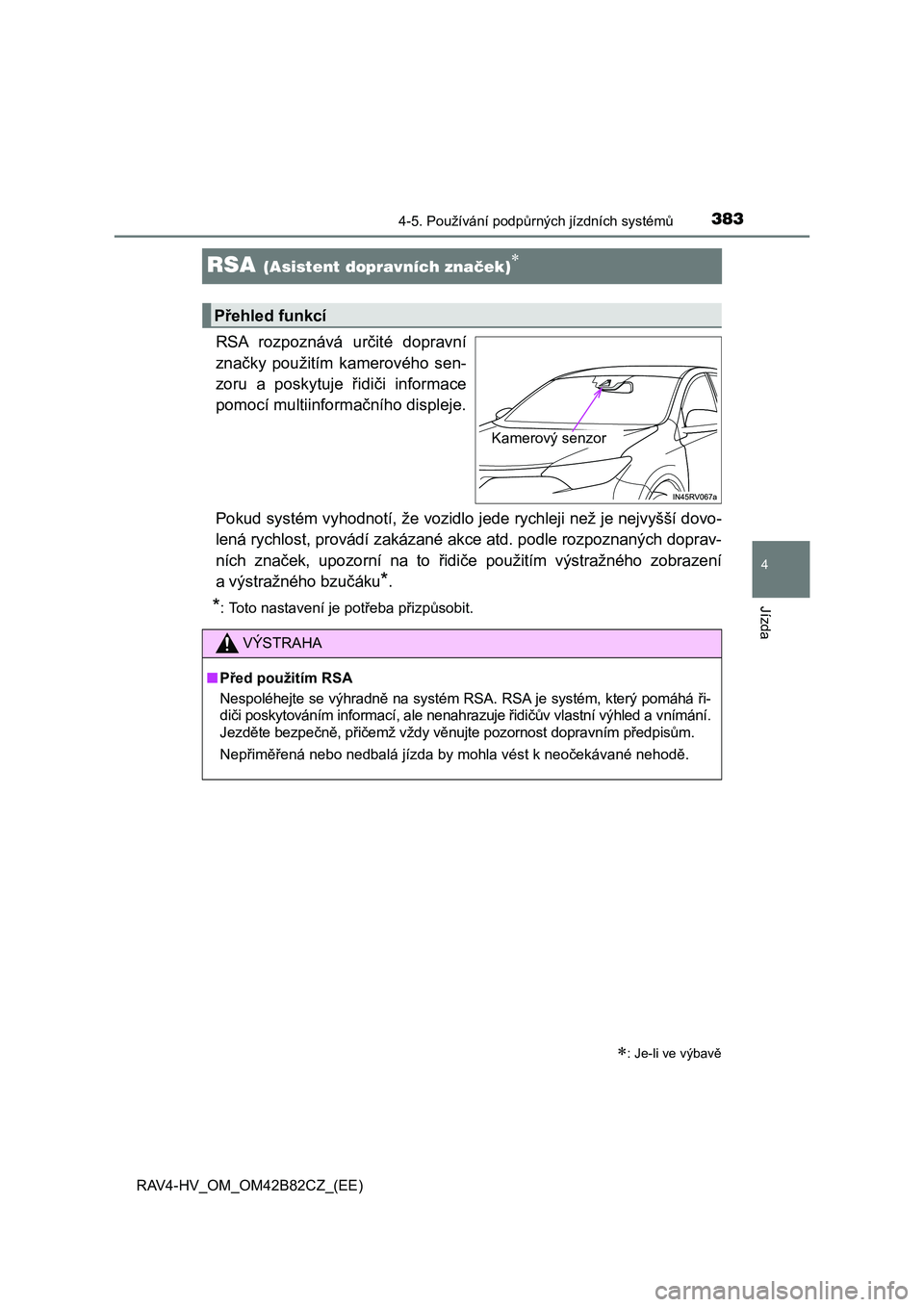

RSA (Asistent dopravních značek)
RSA rozpoznává určité dopravní
značky použitím kamerového sen-
zoru a poskytuje řidiči informace
pomocí multiinformačního displeje.
Pokud systém vyhodnotí, že vozidlo jede rychleji než je nejvyšší dovo-
lená rychlost, provádí zakázané akce atd. podle rozpoznaných doprav-
ních značek, upozorní na to řidiče použitím výstražného zobrazení
a výstražného bzučáku
*.
*: Toto nastavení je potřeba přizpůsobit.
: Je-li ve výbavě
Přehled funkcí
Kamerový senzor
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém RSA. RSA je systém, který pomáhá ři-
diči poskytováním informací, ale nenahrazuje řidičův vlastní výhled a vnímání.
Jezděte bezpečně, přičemž vždy věnujte pozornost dopravním předpisům.
Nepřiměřená nebo nedbalá jízda by mohla vést k neočekávané nehodě.

3844-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

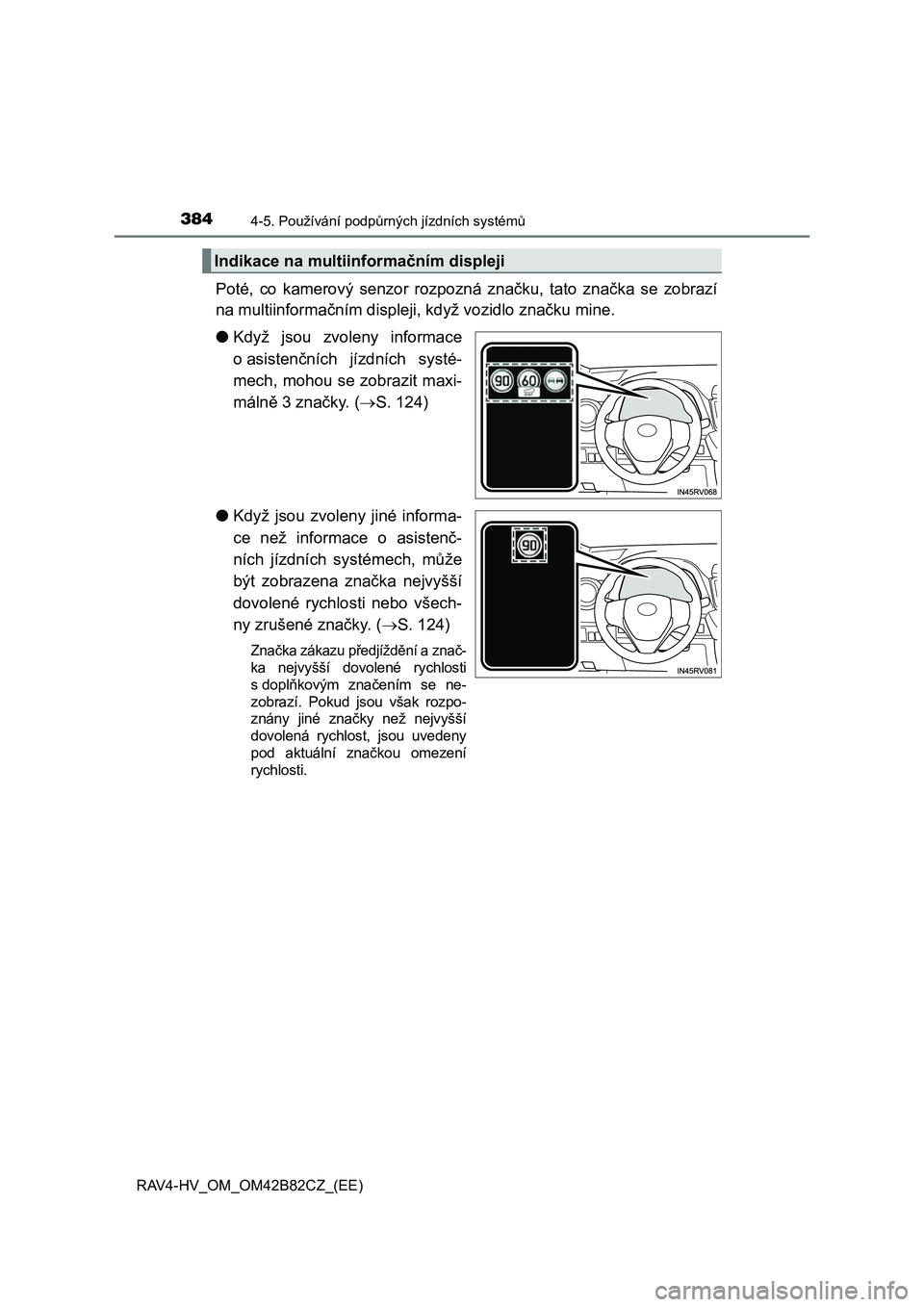

Poté, co kamerový senzor rozpozná značku, tato značka se zobrazí
na multiinformačním displeji, když vozidlo značku mine.
● Když jsou zvoleny informace
o asistenčních jízdních systé-
mech, mohou se zobrazit maxi-
málně 3 značky. ( S. 124)
● Když jsou zvoleny jiné informa-
ce než informace o asistenč-
ních jízdních systémech, může
být zobrazena značka nejvyšší
dovolené rychlosti nebo všech-
ny zrušené značky. ( S. 124)
Značka zákazu předjíždění a znač-
ka nejvyšší dovolené rychlosti
s doplňkovým značením se ne-
zobrazí. Pokud jsou však rozpo-
znány jiné značky než nejvyšší
dovolená rychlost, jsou uvedeny
pod aktuální značkou omezení
rychlosti.
Indikace na multiinformačním displeji

3854-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

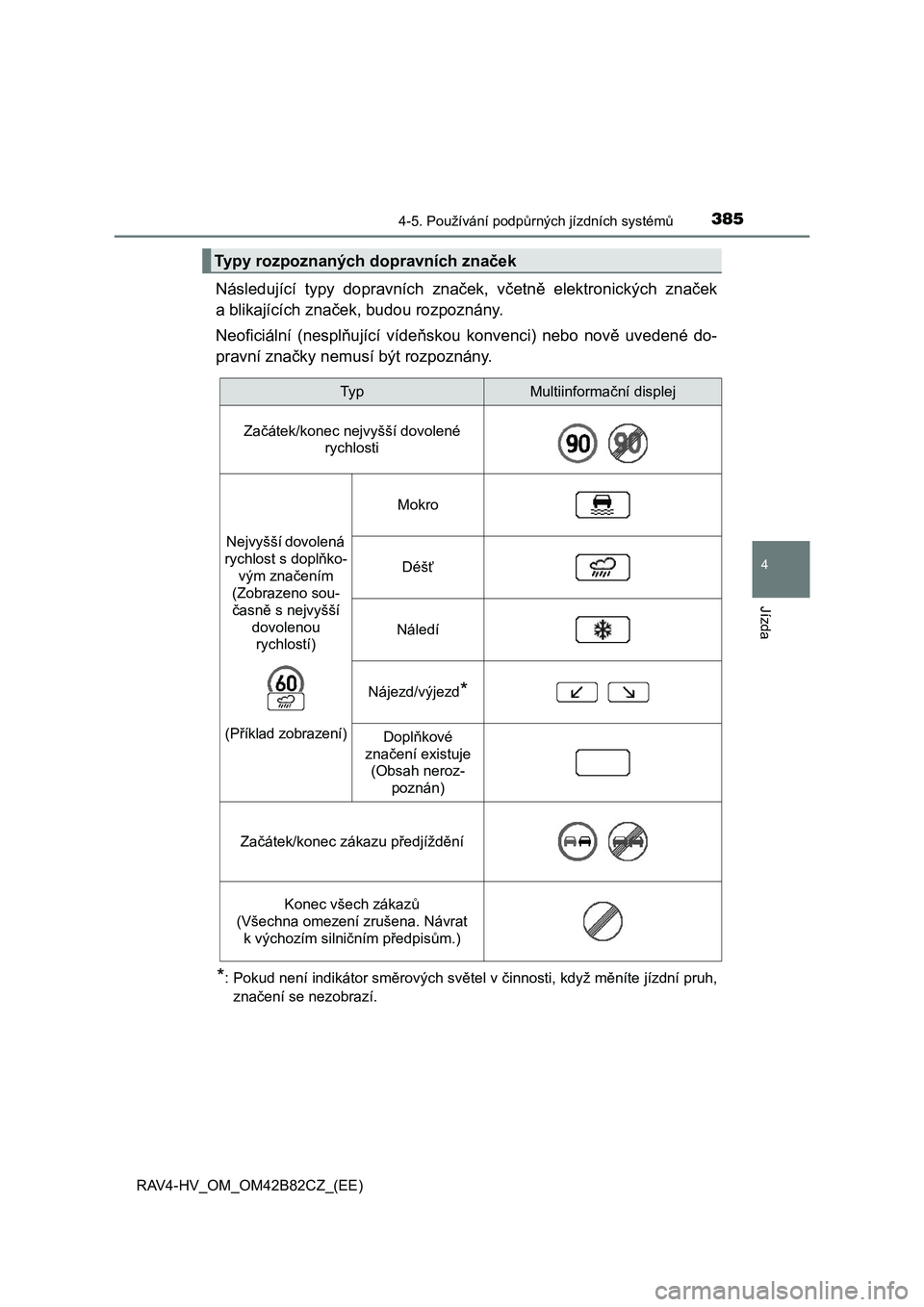

Následující typy dopravních značek, včetně elektronických značek
a blikajících značek , budou rozpoznány.
Neoficiální (nesplňující vídeňskou konvenci) nebo nově uvedené do-
pravní značky nem usí být rozpoznány.
*: Pokud není indikátor směrových světel v činnosti, když měníte jízdní pruh,
značení se nezobrazí.
Typy rozpoznaných dopravních značek
Ty pMultiinformační displej
Začátek/konec nejvyšší dovolené
rychlosti
Nejvyšší dovolená
rychlost s doplňko-
vým značením
(Zobrazeno sou-
časně s nejvyšší
dovolenou
rychlostí)
(Příklad zobrazení)
Mokro
Déšť
Náledí
Nájezd/výjezd*
Doplňkové
značení existuje
(Obsah neroz-
poznán)
Začátek/konec zákazu předjíždění
Konec všech zákazů
(Všechna omezení zrušena. Návrat
k výchozím silničním předpisům.)

3864-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

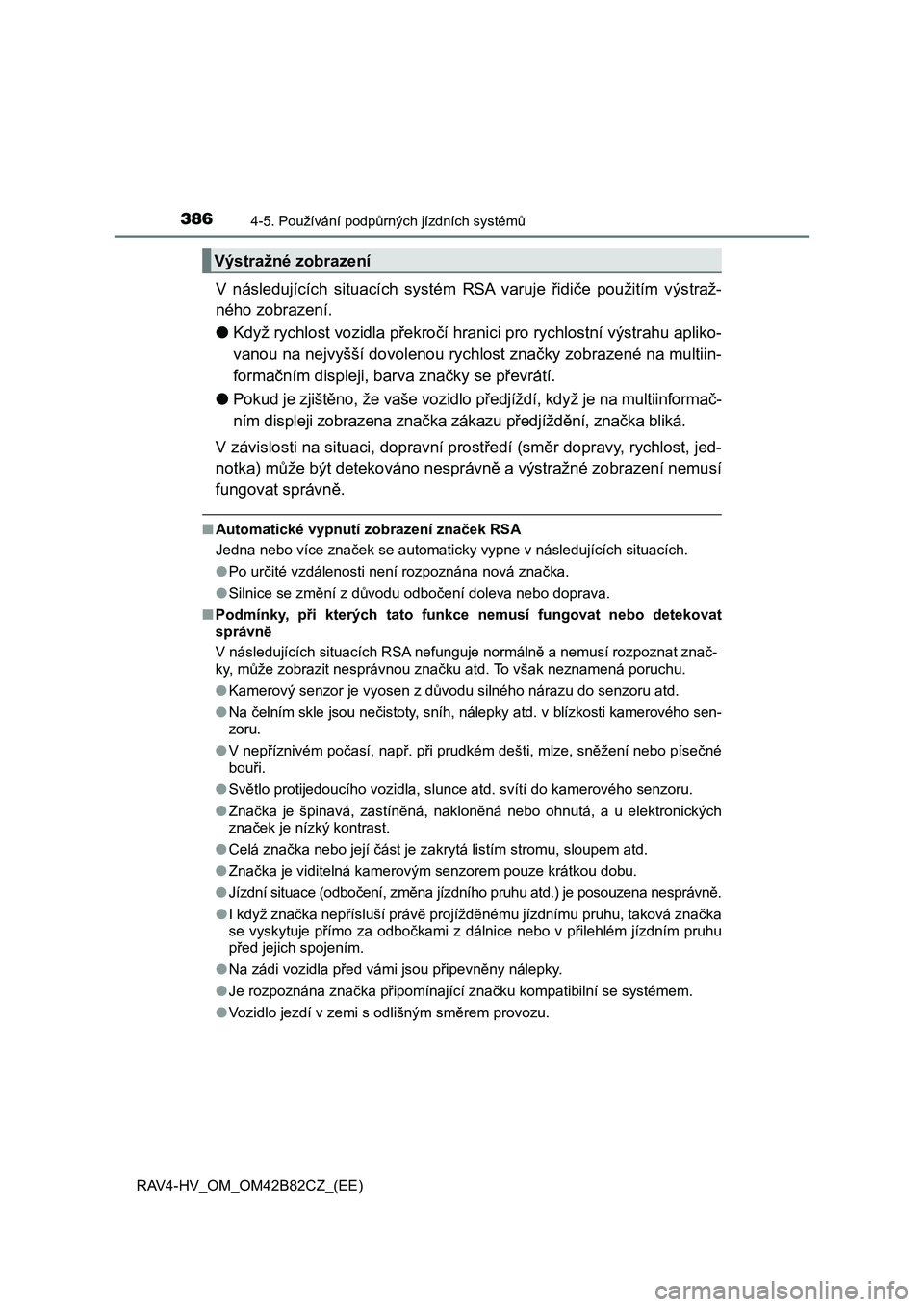

V následujících situacích systém RSA varuje řidiče použitím výstraž-
ného zobrazení.
●Když rychlost vozidla překročí hranici pro rychlostní výstrahu apliko-
vanou na nejvyšší dovolenou rychlost značky zobrazené na multiin-
formačním displeji, barva značky se převrátí.
●Pokud je zjištěno, že vaše vozidlo předjíždí, když je na multiinformač-
ním displeji zobrazena značka zákazu předjíždění, značka bliká.
V závislosti na situaci, dopravní prostředí (směr dopravy, rychlost, jed-
notka) může být detekováno nesprávně a výstražné zobrazení nemusí
fungovat správně.
■Automatické vypnutí zobrazení značek RSA
<002d004800470051004400030051004800450052000300590074004600480003005d0051004400fe0048004e00030056004800030044005800570052005000440057004c0046004e005c00030059005c005300510048000300590003005100690056004f00
4800470058004d0074004600740046004b00030056004c0057[uacích.
●Po určité vzdálenosti není rozpoznána nová značka.
●Silnice se změní z důvodu odbočení doleva nebo doprava.
■Podmínky, při kterých tato funkce nemusí fungovat nebo detekovat
správně
V následujících situacích RSA nefunguje normálně a nemusí rozpoznat znač-
ky, může zobrazit nesprávnou značku atd. To však neznamená poruchu.
●<002e00440050004800550052005900ea0003005600480051005d005200550003004d004800030059005c00520056004800510003005d000300470124005900520047005800030056004c004f00510070004b005200030051006900550044005d0058000300
4700520003005600480051005d005200550058000300440057[d.
●Na čelním skle jsou nečistoty, sníh, nálepky atd. v blízkosti kamerového sen-
zoru.
●V nepříznivém počasí, např. při prudkém dešti, mlze, sněžení nebo písečné
bouři.
●Světlo protijedoucího vozidla, slunce atd. svítí do kamerového senzoru.
●Značka je špinavá, zastíněná, nakloněná nebo ohnutá, a u elektronických
značek je nízký kontrast.
●<00260048004f00690003005d0051004400fe004e0044000300510048004500520003004d0048004d0074000300fe0069005600570003004d00480003005d0044004e0055005c005700690003004f004c005600570074005000030056005700550052005000
58000f00030056004f00520058005300480050000300440057[d.
●Značka je viditelná kamerovým senzorem pouze krátkou dobu.
●
Jízdní situace (odbočení, změna jízdního pruhu atd.) je posouzena nesprávně.
●I když značka nepřísluší právě projížděnému jízdnímu pruhu, taková značka
se vyskytuje přímo za odbočkami z dálnice nebo v přilehlém jízdním pruhu
před jejich spojením.
●Na zádi vozidla před vámi jsou připevněny nálepky.
●Je rozpoznána značka připomínající značku kompatibilní se systémem.
●Vozidlo jezdí v zemi s odlišným směrem provozu.
Výstražné zobrazení

3874-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

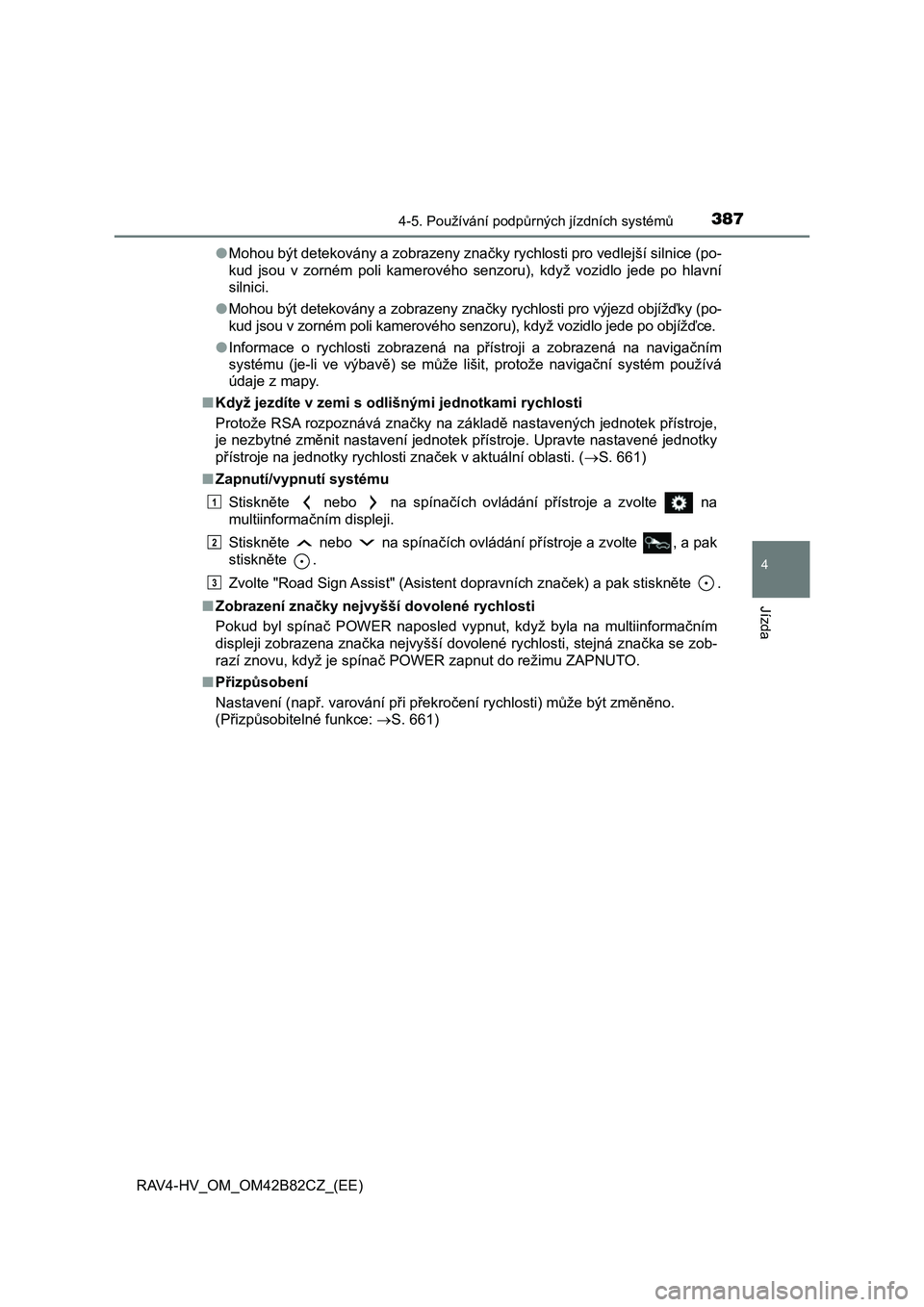

● Mohou být detekovány a zobrazeny značky rychlosti pro vedlejší silnice (po-
kud jsou v zorném poli kamerového senzoru), když vozidlo jede p o hlavní
silnici.
● Mohou být detekovány a zobrazeny značky rychlosti pro výjezd objížďky (po-
kud jsou v zorném poli kamerového senzoru), když vozidlo jede p o objížďce.
● Informace o rychlosti zobrazená na přístroji a zobrazená na navigačním
systému (je-li ve výbavě) se může lišit, protože navigační syst ém používá
údaje z mapy.
■ Když jezdíte v zemi s odlišnými jednotkami rychlosti
Protože RSA rozpoznává značky na základě nastavených jednotek p řístroje,
je nezbytné změnit nastavení jednotek přístroje. Upravte nastav ené jednotky
přístroje na jednotky rychlosti značek v aktuální oblasti. ( S. 661)
■ Zapnutí/vypnutí systému
Stiskněte nebo na spínačích ovládání přístroje a zvolte na
multiinformačním displeji.
Stiskněte nebo na spínačích ovládání přístroje a zvolte , a p ak
stiskněte .
Zvolte "Road Sign Assist" (Asistent dopravních značek) a pak st iskněte .
■ Zobrazení značky nejvyšší dovolené rychlosti
Pokud byl spínač POWER naposled vypnut, když byla na multiinfor mačním
displeji zobrazena značka nejvyšší dovolené rychlosti, stejná z načka se zob-
razí znovu, když je spínač POWER zapnut do režimu ZAPNUTO.
■ Přizpůsobení
Nastavení (např. varování při překročení rychlosti) může být zm ěněno.
(Přizpůsobitelné funkce: S. 661)
1
2
3

3884-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

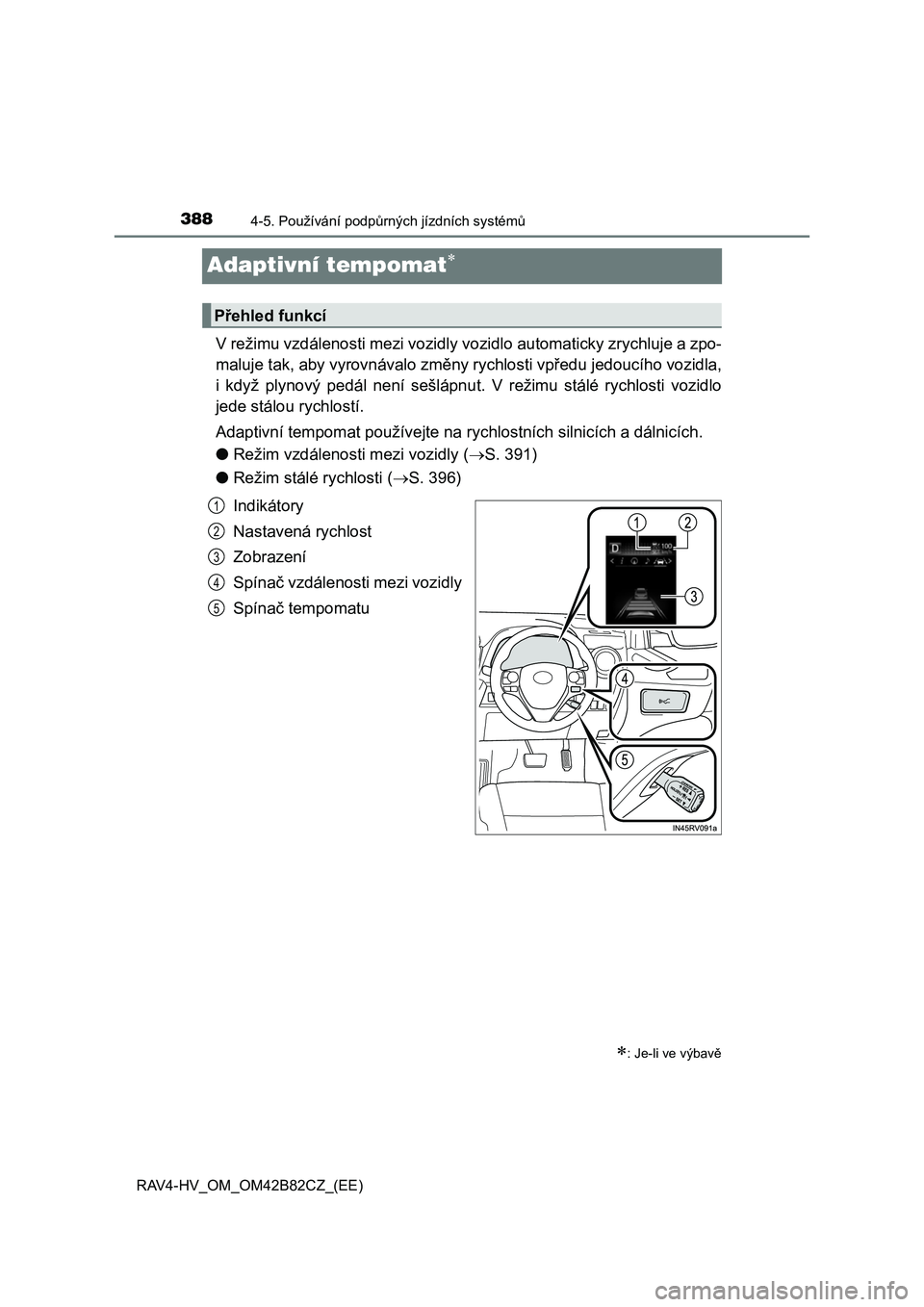

Adaptivní tempomat
V režimu vzdálenosti mezi vozidly vozidlo automaticky zrychluje a zpo-
maluje tak, aby vyrovnávalo zm ěny rychlosti vpředu jedoucího vozidla,
i když plynový pedál není sešlápnu t. V režimu stálé rychlosti vozidlo
jede stálou rychlostí.
Adaptivní tempomat používejte na rychlostních silnicích a dálnicích.
● Režim vzdálenosti mezi vozidly (S. 391)
● Režim stálé rychlosti (S. 396)
Indikátory
Nastavená rychlost
Zobrazení
Spínač vzdálenosti mezi vozidly
Spínač tempomatu
: Je-li ve výbavě
Přehled funkcí
1
2
3
4
5

3894-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

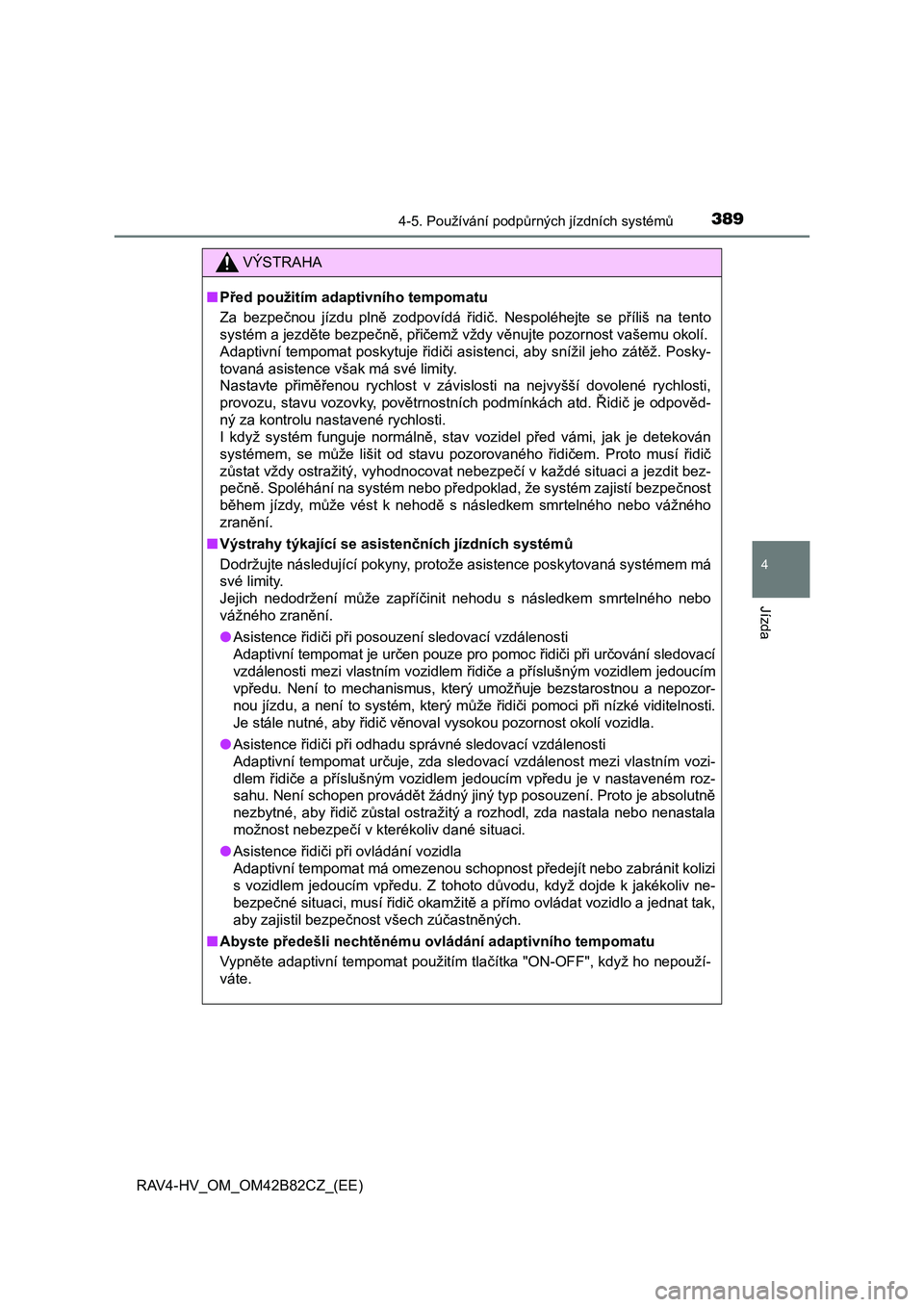

VÝSTRAHA
■Před použitím adaptivního tempomatu
Za bezpečnou jízdu plně zodpovídá řidič. Nespoléhejte se příliš na tento
systém a jezděte bezpečně, přičemž vždy věnujte pozornost vašemu okolí.
Adaptivní tempomat poskytuje řidiči asistenci, aby snížil jeho zátěž. Posky-
tovaná asistence však má své limity.
Nastavte přiměřenou rychlost v závislosti na nejvyšší dovolené rychlosti,
provozu, stavu vozovky, povětrnostních podmínkách atd. Řidič je odpověd-
ný za kontrolu nastavené rychlosti.
I když systém funguje normálně, stav vozidel před vámi, jak je detekován
systémem, se může lišit od stavu pozorovaného řidičem. Proto musí řidič
zůstat vždy ostražitý, vyhodnocovat nebezpečí v každé situaci a jezdit bez-
pečně. Spoléhání na systém nebo předpoklad, že systém zajistí bezpečnost
během jízdy, může vést k nehodě s následkem smrtelného nebo vážného
zranění.
■Výstrahy týkající se asistenčních jízdních systémů
Dodržujte následující pokyny, protože asistence poskytovaná systémem má
své limity.
Jejich nedodržení může zapříčinit nehodu s následkem smrtelného nebo
vážného zranění.
●<00240056004c0056005700480051004600480003011c004c0047004c00fe004c00030053011c004c000300530052005600520058005d00480051007400030056004f004800470052005900440046007400030059005d00470069004f004800510052005600
57004c[
Adaptivní tempomat je určen pouze pro pomoc řidiči při určování sledovací
vzdálenosti mezi vlastním vozidlem řidiče a příslušným vozidlem jedoucím
vpředu. Není to mechanismus, který umožňuje bezstarostnou a nepozor-
nou jízdu, a není to systém, který může řidiči pomoci při nízké viditelnosti.
Je stále nutné, aby řidič věnoval vysokou pozornost okolí vozidla.
●Asistence řidiči při odhadu správné sledovací vzdálenosti
Adaptivní tempomat určuje, zda sledovací vzdálenost mezi vlastním vozi-
dlem řidiče a příslušným vozidlem jedoucím vpředu je v nastaveném roz-
sahu. Není schopen provádět žádný jiný typ posouzení. Proto je absolutně
nezbytné, aby řidič zůstal ostražitý a rozhodl, zda nastala nebo nenastala
možnost nebezpečí v kterékoliv dané situaci.
●Asistence řidiči při ovládání vozidla
Adaptivní tempomat má omezenou schopnost předejít nebo zabránit kolizi
s vozidlem jedoucím vpředu. Z tohoto důvodu, když dojde k jakékoliv ne-
bezpečné situaci, musí řidič okamžitě a přímo ovládat vozidlo a jednat tak,
aby zajistil bezpečnost všech zúčastněných.
■Abyste předešli nechtěnému ovládání adaptivního tempomatu
Vypněte adaptivní tempomat použitím tlačítka "ON-OFF", když ho nepouží-
váte.

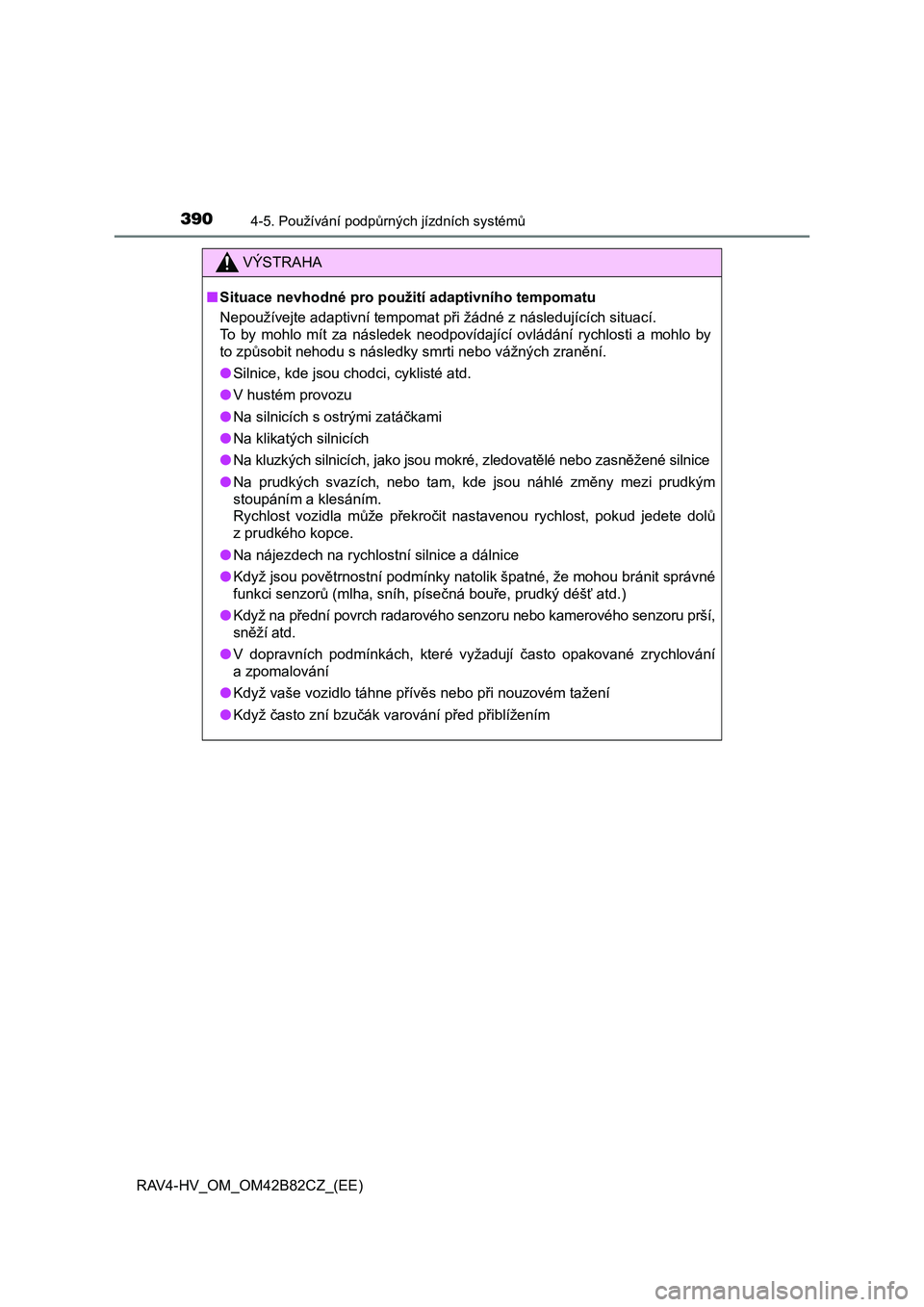

3904-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
VÝSTRAHA
■Situace nevhodné pro použití adaptivního tempomatu
Nepoužívejte adaptivní tempomat při žádné z následujících situací.
To by mohlo mít za následek neodpovídající ovládání rychlosti a mohlo by
<005700520003005d00530124005600520045004c0057000300510048004b005200470058000300560003005100690056004f00480047004e005c00030056005000550057004c0003005100480045005200030059006900e5005100ea0046004b0003005d00
5500440051010c005100740011[
●Silnice, kde jsou chodci, cyklisté atd.
●V hustém provozu
●Na silnicích s ostrými zatáčkami
●Na klikatých silnicích
●Na kluzkých silnicích, jako jsou mokré, zledovatělé nebo zasněžené silnice
●Na prudkých svazích, nebo tam, kde jsou náhlé změny mezi prudkým
stoupáním a klesáním.
Rychlost vozidla může překročit nastavenou rychlost, pokud jedete dolů
z prudkého kopce.
●Na nájezdech na rychlostní silnice a dálnice
●Když jsou povětrnostní podmínky natolik špatné, že mohou bránit správné
funkci senzorů (mlha, sníh, písečná bouře, prudký déšť atd.)
●Když na přední povrch radarového senzoru nebo kamerového senzoru prší,
sněží atd.
●V dopravních podmínkách, které vyžadují často opakované zrychlování
a zpomalování
●Když vaše vozidlo táhne přívěs nebo při nouzovém tažení
●Když často zní bzučák varování před přiblížením
